测迁移率的方法
测迁移率的方法
测量方法(1)渡越时间(TOP)法适用于具有较好的光生载流子功能的材料的载流子迁移率的测量，可以测量有机材料的低迁移率。
在样品上加适当直流电压，选侧适当脉冲宽度的脉冲光，通过透明电极激励样品产生薄层的电子一空穴对。
空穴被拉到负电极方向，作薄层运动。
设薄层状况不变，则运动速度为μE。
如假定样品中只有有限的陷阱，且陷阱密度均匀，则电量损失与载流子寿命τ有关，此时下电极上将因载流子运动形成感应电流，且随时间增加。
在t 时刻有：若式中L 为样品厚度电场足够强，t≤τ，且渡越时间t0<τ。
则在t0 时刻，电压将产生明显变化，由实验可测得，又有式中L、V 和t0 皆为实验可测量的物理量，因此μ值可求。
(2)霍尔效应法主要适用于较大的无机半导体载流子迁移率的测量。
将一块通有电流I 的半导体薄片置于磁感应强度为B 的磁场中，则在垂直于电流和磁场的薄片两端产生一个正比于电流和磁感应强度的电势U，这称为霍尔效应。
由于空穴、电子电荷符号相反，霍尔效应可直接区分载流子的导电类型，测量到的电场可以表示为式中R 为霍尔系数，由霍尔效应可以计算得出电流密度、电场垂直漂移速度分量等，以求的R，进而确定μ。
3)电压衰减法通过监控电晕充电试样的表面电压衰减来测量载流子的迁移率。
充电试样存积的电荷从顶面向接地的底电极泄漏，最初向下流动的电荷具有良好的前沿，可以确定通过厚度为L 的样品的时间，进而可确定材料的μ值。
(4)辐射诱发导电率(SIC)法导电机理为空间电荷限制导电性材料。
在此方法中，研究样品上面一半经受连续的电子束激发辐照，产生稳态SIC，下面一半材料起着注入接触作用。
然后再把此空间电荷限制电流(SCLC)流向下方电极。
根据理论分析SCLC 电导电流与迁移率的关系为J=pμε1ε0V2/εDd3 (7) 测量电子束电流、辐照能量和施加电压函数的信号电流，即可推算出μ值。
(5)表面波传输法被测量的半导体薄膜放在有压电晶体产生的场表面波场范围内，则与场表面波相联系的电场耦合到半导体薄膜中并且驱动载流子沿着声表面波传输方向移动，设置在样品上两个分开的电极检测到声一电流或电压，表达式为Iae=μP／Lv．(8) 式中P 为声功率，L 为待测样品两极间距离，v 为表面声波速。
电解质溶液中离子迁移速率的测量方法
电解质溶液中离子迁移速率的测量方法电解质溶液中离子迁移速率的测量是一项重要的实验技术，可以用于研究离子在液相中的传输过程，以及评估电解质材料的导电性能。
本文将介绍几种常见的测量方法，并对各自的优缺点进行分析。
一、离子迁移速率测量方法之电导法电导法是最常用的离子迁移速率测量方法之一。
该方法利用电解质溶液中离子所带来的电流导电性来间接反映离子的迁移速率。
具体操作时，将两个电极插入电解质溶液中，施加一定的电压并测量通过溶液的电流。
根据欧姆定律，电流与电压成正比，通过测量电流和电压的关系，可以计算出离子的迁移速率。
优点：电导法测量简便快捷，不需要复杂的设备和操作。
同时，该方法不会对离子的迁移速率产生直接影响，测量结果相对准确。
缺点：电导法只能测量离子的总迁移速率，无法区分不同离子的贡献。
此外，电解质溶液中离子浓度的变化会对测量结果产生影响。
二、离子迁移速率测量方法之扩散法扩散法是测量离子迁移速率的常用方法之一。
该方法基于离子自由扩散的现象，利用离子在浓度梯度下由高浓度区向低浓度区传输的速度来反映离子的迁移速率。
具体操作时，将两个电解质溶液分开，通过半透膜或离子选择性电极形成浓度梯度，并测量离子从一个溶液向另一个溶液扩散的速度。
优点：扩散法可以研究不同离子的迁移速率，对于混合离子溶液的测量较为准确。
此外，该方法操作简单，无需复杂设备。
缺点：扩散法需要一段时间才能达到平衡状态，且对于离子浓度较低的溶液，样品的准备较为困难。
此外，扩散法对于颗粒较大或电荷量较大的离子的测量存在较大误差。
三、离子迁移速率测量方法之电泳法电泳法是一种常用的测量离子迁移速率的方法。
该方法基于离子在电场中受力运动，通过测量离子在电场中移动的距离和时间来反映离子的迁移速率。
具体操作时，将电解质溶液置于电场中，施加一定的电压和电场强度，测量离子移动的距离和时间。
优点：电泳法可以准确测量不同离子的迁移速率，对于复杂溶液体系的测量效果较好。
此外，该方法测量结果可直接得到离子的移动速率。
第二章-迁移率测量-3-SCLC-2012
2、较高电压区 1）Pure space-charge limited conduction with no traps (Pure SCLC regime, Pure SCLC导电区)
电流 J = 9/8q ε0 εr μ V 2 / d 3 (Child’s law)
3.6、通过I-V曲线的SCLC区计算（拟合）迁移率
举例1：Z. An, et al., Adv. Mater. 17 (2005) 2580. ITO (+)/PDI 2/ITO (-) electron dominated device
先出现欧姆导电区，后出现SCLC导电区。
使用如下经验公式：
where ε0 is 自由空间电容率 and εr is 相对介电常数. 2）Space-charge limited conduction with traps
电流 J = 9/8q ε0 εr Θ μ V 2 / d 3 (Mott–Gurney equation) where Θ is a factor smaller than unity (shallow traps and
无欧姆导电区，直接出现SCLC导电区
三个假设条件：
1）属于Pure SCLC导电，Θ ＝1 2） εr ＝ 3
3）不考虑迁移率的场强依赖性
举例3：P.W.M. Blom, et al., Adv. Funct. Mater. 13 (2003) 43.
ITO (+)/PEDOT:PSS/PCBM/LiF/Al (-) electron dominated device 无欧姆导电区，直接出现SCLC导电区
测迁移率--划痕法
2.3 划痕法检测细胞迁移
(1)选择第3-5代生长良好的VSMCs，胰蛋白酶制备细胞悬液，调整细胞密度为1.0x105／ml，均匀接种于6孔板中。
在铺板前，在板的背面用记号笔划5-6道平行的横线。
(2)待细胞贴壁生长至70-80％汇合时，吸弃原含10％血清的培养液，换用含0.3％血清的DMEM培养液继续培养24h，使VSMCs同步化，处于G0／G1期。
(3)用无菌的200μl枪头管尖(约0.7 mm)在各培养板细胞生长单层相同位置划垂直或平行直线，与以上的横线要垂直，造成几条“伤口"。
PBS清洗2次，去除被枪头管尖破坏而脱落的细胞并照相(每个时间点都在相同的位置)。
(4)进行吡哆胺及替米沙坦对VSMCs迁移实验时，分为对照组、AngⅡ组、P组、T组及TP组，分别于P 组中加入1mmol/L吡哆胺，T组中加入10-7mol/L替米沙坦及TP组中加入1mmol/L吡哆胺和10-7mol/L替米沙坦，2小时后，于AngⅡ组、P组、T组及TP组中分别加入10-7mol/L AngⅡ。
(5)于24h时观察各组细胞迁移情况，计算100倍显微镜下4个独立视野中超过划线的细胞数，实验重复3次，重复照相，并计算平均值。
吡哆胺及替米沙坦对VSMCs 迁移的影响
划痕法检测VSMCs 迁移细胞数，见图4。
图 4 倒置相差显微镜下(X100)，0h 即刚划痕时未见细胞超越边缘线，24h 时各组
均可见数量不等的细胞超越边缘线，向空白区生长。
AngⅡ组迁移细胞数即细胞迁移水平较对照组显著升高（P﹤0.01），P 组、T 组及TP
组较AngⅡ组显著下降（P﹤0.01），且TP组较P 组及T 组显著下降（P﹤0.01），见图5。

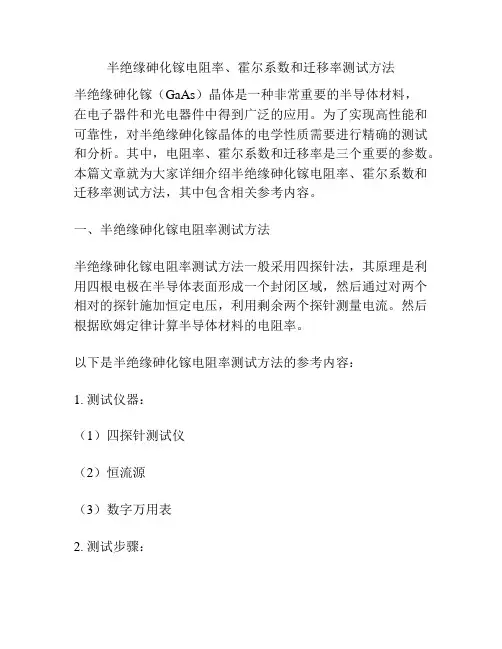

半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法半绝缘砷化镓（GaAs）晶体是一种非常重要的半导体材料，在电子器件和光电器件中得到广泛的应用。
为了实现高性能和可靠性，对半绝缘砷化镓晶体的电学性质需要进行精确的测试和分析。
其中，电阻率、霍尔系数和迁移率是三个重要的参数。
本篇文章就为大家详细介绍半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法，其中包含相关参考内容。
一、半绝缘砷化镓电阻率测试方法半绝缘砷化镓电阻率测试方法一般采用四探针法，其原理是利用四根电极在半导体表面形成一个封闭区域，然后通过对两个相对的探针施加恒定电压，利用剩余两个探针测量电流。
然后根据欧姆定律计算半导体材料的电阻率。
以下是半绝缘砷化镓电阻率测试方法的参考内容：1. 测试仪器：（1）四探针测试仪（2）恒流源（3）数字万用表2. 测试步骤：（1）将半绝缘砷化镓样品放入测试夹具中，并夹紧。
（2）将四根探针依次插入样品表面，形成一个封闭区域。
（3）调节恒流源，使得两个相对的探针电压保持恒定。
（4）利用数字万用表测量另外两个探针的电流，并记录下来。
（5）根据欧姆定律计算半导体材料的电阻率。
二、半绝缘砷化镓霍尔系数测试方法半绝缘砷化镓霍尔系数测试方法是利用霍尔效应来测量半导体材料的电学性质。
该方法一般也采用四探针技术，但是在形成封闭区域的过程中，会施加一个垂直于半导体表面的磁场，因此电流在磁场作用下会发生偏转，并产生横向电场。
测量该横向电场与所施加磁场之间的关系，就可以计算出半导体材料的霍尔系数。
以下是半绝缘砷化镓霍尔系数测试方法的参考内容：1. 测试仪器：（1）霍尔效应测试仪（2）恒流源（3）数字电压表（4）强磁场制备设备2. 测试步骤：（1）将半绝缘砷化镓样品放入测试夹具中，并夹紧。
（2）将四根探针依次插入样品表面，并施加恒定电流。
（3）在样品表面施加一个垂直于表面的强磁场，调节强度。
（4）利用数字电压表测量两个相对的探针之间的横向电场大小。
第二章-迁移率测量-1-TOF-2012
第二章有机半导体材料载流子迁移率测试方法一、电荷渡越时间法（TOF）电荷渡越时间法（Time of Flight二、场效应晶体管表征法（FET）Field Effect Transistor三、空间电荷受限的电流法（SCLC）Space-Charge-Limited-Current四、瞬态电致发光Transient Electroluminescence一电荷渡越时间法（Time of Flight TOF 、电荷渡越时间法（Time of Flight, TOF）1.1、TOF的早期11TOF mobility 最早被称为drift（漂流）mobility 1954年被用于测量离子在气体中的迁移率(M.A. Biondi, L.M. Chanin, Phys. Rev.1954, 94, 910.)年被电在液体中的率1959年被用于测量电子在液体中的迁移率(O.H. LeBlanc, J. Chem. Phys.1959, 30, 1443.) 1960年被用于测量载流子在有机固体中的迁移率(R.G. Kepler, Phys. Rev.1960, 119, 1226.)(p y)Charge carrier production and mobility in anthracene crystals(R.G. Kepler, Phys. Rev.1960, 119, 1226.)Charge carrier production and mobility in anthracene crystals Charge carrier production and mobility in anthracene crystals1、蒽单晶，尺寸1-2 mm蒽单晶尺寸2、2 μs light pulse(Xenon flash tube)(Xenon flash tube)3、Under 10−5mmHgA光电流检测脉冲激光L金属电极透明玻璃半导体薄膜迁移率（μ）：空穴迁移率μh ，正偏压，透明电极ITO为正极电子迁移率μe，负偏压，透明电极ITO为负极迁移率（μ）计算公式：1、μ= L2/ (t×V)TRL ：半导体厚度t TR ：渡越时间TOF法测量迁移率的关键TRV ：电压是测量出渡越时间tTR。
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法半绝缘砷化镓是一种特殊的材料，具有很高的电子迁移率和较小的禁带宽度，因此在半导体器件中有着广泛的应用。
要评估半绝缘砷化镓材料的性能，最常用的方法是通过测量其电阻率、霍尔系数和迁移率来进行。
在本文中，我们将介绍半绝缘砷化镓电阻率、霍尔系数和迁移率的测试方法以及相关的参考内容。
1. 半绝缘砷化镓电阻率测试方法半绝缘砷化镓的电阻率可以通过四探针法或两探针法进行测试。
其中，四探针法是最精确的方法，可以得到非常准确的电阻率值。
具体测试步骤如下：1）将待测试的半绝缘砷化镓样品切成四方形，并在其四个角落固定铜针。
2）通过电流源将电流输送到两个铜针间，同时测量这两个针间的电压。
3）将电流源接到另外两个铜针间，同时测量这两个针间的电压。
4）通过计算得出电阻率的值，公式为：ρ = (πab)/ln(2L/a) ，其中a、b、L分别代表四边形的长、宽和两个针间的距离。
2. 半绝缘砷化镓霍尔系数测试方法霍尔系数是评估半绝缘砷化镓性质的重要参数之一，它可以通过霍尔效应来测量。
具体测试步骤如下：1）将待测试的半绝缘砷化镓样品通过三根引线连接到电流源和电压表上。
2）在半绝缘砷化镓样品上施加一个垂直于电流方向的磁场，这个磁场可以通过一个永磁体或电磁铁产生，同时测量样品两端的电压。
3）通过测量得出电流、电压和磁场的值，可以通过公式Rxy= Vxy/I(B/H)，求得霍尔系数值，其中Vxy表示垂直于电流方向的电压，I表示电流强度，B表示磁场强度，H表示半导体厚度。
3. 半绝缘砷化镓迁移率测试方法半绝缘砷化镓的迁移率是影响器件性能的重要参数之一，它可以通过霍尔系数和电阻率来计算，具体测试步骤如下：1）通过霍尔系数测量得到半绝缘砷化镓样品中电子的迁移度。
2）通过电阻率和霍尔系数计算出电子的迁移率，公式为μ = Rxy/(ρe) ，其中Rxy表示霍尔系数，ρe表示电子的电阻率。
总结：半绝缘砷化镓是一种重要的半导体材料，其性质可以通过电阻率、霍尔系数和迁移率来评估。
空间电荷限制电流法测迁移率
空间电荷限制电流法测迁移率这空间电荷限制电流法呢，简单说就是通过测量材料中电流的变化，来判断它们的迁移率。
电流在材料里流动，就像小朋友在滑滑梯上，开始的时候呼啸而下，后来由于滑梯的摩擦力，速度就慢下来了。
这时候，电流的变化其实是材料内部电荷相互作用的结果。
想象一下，电荷们就像是一群热情的小伙伴，刚开始的时候在一起玩得不亦乐乎，突然遇到了一个难关，嘿嘿，大家就得想办法一起合作，才能继续玩下去。
如何测量呢？这里有个小技巧。
我们得用一个电极，把它放到材料里，就像是把一个小朋友的手伸进去滑梯，看看他滑下来需要多长时间。
然后我们再通过外加电场，推动电流的流动。
这样一来，电流的强度就会随着时间的推移，表现出不同的状态，真是让人眼前一亮。
大家都知道，电流和电压的关系就像是小朋友和零食的关系，越是能量充足，电流就越欢快。
而且这空间电荷的存在，可以说是一个双刃剑。
它既能帮助我们更好地理解材料的性质，又可能让实验变得复杂得像是一锅麻辣火锅。
咱们在实验过程中，得小心翼翼，像是在抓一只小兔子，不能让它受伤。
这样我们才能准确地测出迁移率。
实验的时候，得关注到每一个细节，就像做饭要掌握火候，一不小心，可能就要重来一次。
谁愿意重头再来呢？所以，咱们要做好准备，认真对待每一次实验。
在实验室里，大家聚在一起，讨论着数据，兴奋得像过年一样。
每当得出一个新结果，仿佛就在狂欢派对上，大家都忍不住欢呼。
你瞧，科学的世界充满了惊喜和挑战，正如生活中的每一天，都是一次新的冒险。
通过不断的试验，我们不仅能知道材料的迁移率，还能理解它们在不同环境下的表现，真是让人感到无比满足。
更妙的是，通过这个方法，我们能对电子器件的设计提供指导，真是事半功倍。
在如今这个信息爆炸的时代，掌握材料的电学特性，能让我们的技术如虎添翼。
想象一下，如果每个电子器件都能发挥到极致，那我们的生活将会变得多么便捷！不再为手机没电而烦恼，随时随地都能与世界保持连接。
科技进步的背后，是无数科研人员的努力和汗水，真心让人敬佩。
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法
半绝缘砷化镓是一种材料，通常用于制作高性能半导体器件。
为了确定材料的质量，需要进行一系列测试，包括电阻率、霍尔系数和迁移率的测量。
1. 半绝缘砷化镓电阻率测试方法
半绝缘砷化镓电阻率测试方法通常包括以下步骤：
1）获取半绝缘砷化镓样品并进行制备处理。
2）在样品表面涂布金属电极，并使用微影技术进行图形化。
3）使用四探针测试技术进行电阻率测量，分析电流和电压的关系。
4）通过测试结果计算半绝缘砷化镓的电阻率。
2. 半绝缘砷化镓霍尔系数测试方法
半绝缘砷化镓霍尔系数测试方法通常包括以下步骤：
1）在半绝缘砷化镓样品表面涂布金属电极，并使用微影技术进行图形化。
2）在电极之间施加磁场，同时施加垂直于磁场和电极方向的电场。
3）通过测量产生的霍尔电压和磁场强度之间的关系来计算霍
尔系数。
4）通过计算得出的霍尔系数来评估半绝缘砷化镓材料的性能。
3. 半绝缘砷化镓迁移率测试方法
半绝缘砷化镓迁移率测试方法通常包括以下步骤：
1）使用光刻技术在半绝缘砷化镓样品表面形成细小的电极。
2）施加电场和磁场，用光学显微镜观察电子的运动情况，并
记录其运动速度。
3）根据电子的运动速度和电场强度来计算半绝缘砷化镓的迁
移率。
4）通过计算得出的迁移率来评估半绝缘砷化镓材料的性能。
综上所述，电阻率、霍尔系数和迁移率都是评估半绝缘砷化镓材料性能的重要指标，需要通过专门的测试方法来确定。
这些测试方法包括电极制备、电场和磁场施加、测量电流和电压、记录电子运动等多个步骤，需要进行精细的实验操作和数据处理。
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法
半绝缘砷化镓电阻率、霍尔系数和迁移率测试方法
半绝缘砷化镓是一种广泛应用于半导体器件制造中的材料，其电性能参数的测试是非常关键的。
测试半绝缘砷化镓材料的电阻率、霍尔系数和迁移率需要进行一系列的实验。
下面我们来介绍一些测试方法的相关参考内容。
电阻率测试方法：
电阻率是描述材料导电能力的参数，可以通过四探头法、两探头法、四点压接法等方式测试。
其中，两探头法是一种比较常用的方法。
其测试原理是将两个接触电极分别与待测试材料的两端连接，然后通过外加电压和电流控制，测量材料的电阻、电导率和电阻率等参数。
霍尔系数测试方法：
霍尔效应是自然界中一种广泛存在的现象，也是半导体材料中电性能参数测试的重要手段之一。
霍尔系数是描述材料在外加磁场下，电荷载流子在垂直于磁场的方向上所产生的电压与电流的比值。
测试半绝缘砷化镓材料的霍尔系数需要使用霍尔探针，将待测试材料置于外加磁场中，测量在外加磁场下材料的电阻和霍尔电压，并根据霍尔效应的原理计算得出材料的霍尔系数。
迁移率测试方法：
迁移率是描述电荷载流子在半导体中移动速度快慢的参数。
其
测试方法多种多样，包括霍尔测量法、电容－电压法、时间相关电流法等。
其中，霍尔测量法一般被认为是比较准确的测试方法。
其测试原理是将待测试材料置于外加磁场中，通过测量电阻和霍尔电压，利用霍尔效应的原理，可以得出材料的电子迁移率和空穴迁移率。
总之，测试半绝缘砷化镓材料的电阻率、霍尔系数和迁移率需要采用一系列的测试方法，其方法的选择主要取决于实验条件和测试要求。
在实际应用中，还需要根据具体情况对测试方法进行一定的调整和优化，以获得更加准确的测试结果。
空穴迁移率测试
空穴迁移率测试
空穴迁移率测试是一种用于评估半导体材料中空穴迁移性能的方法。
空穴迁移率是指空穴在电场作用下移动的速率，是半导体材料中空穴导电性能的重要指标之一。
空穴迁移率测试可以帮助研究人员了解半导体材料的电学性能，为半导体器件的设计和制造提供重要参考。
空穴迁移率测试的原理是利用霍尔效应测量半导体材料中空穴的迁移率。
霍尔效应是指在磁场作用下，电流通过半导体材料时会产生横向电场，这个电场称为霍尔电场。
霍尔电场的大小与电流、磁场以及半导体材料的性质有关。
通过测量霍尔电场的大小和方向，可以计算出半导体材料中空穴的迁移率。
空穴迁移率测试通常需要使用一些专业的仪器和设备，如霍尔效应测试仪、磁场源、电源等。
测试过程中需要将半导体样品置于磁场中，通过施加电场来产生霍尔电场，并测量霍尔电场的大小和方向。
根据测量结果，可以计算出半导体材料中空穴的迁移率。
空穴迁移率测试在半导体材料研究和半导体器件制造中具有重要的应用价值。
通过测试空穴迁移率，可以评估半导体材料的电学性能，为半导体器件的设计和制造提供重要参考。
同时，空穴迁移率测试也可以用于研究半导体材料中空穴的运动规律和物理机制，为半导体材料
的基础研究提供重要支持。
总之，空穴迁移率测试是一种重要的半导体材料测试方法，可以帮助研究人员了解半导体材料的电学性能，为半导体器件的设计和制造提供重要参考。
随着半导体技术的不断发展，空穴迁移率测试将继续发挥重要的作用，为半导体材料研究和半导体器件制造提供支持。
混凝土中氯离子迁移率检测技术规程
混凝土中氯离子迁移率检测技术规程一、前言混凝土中氯离子迁移率检测技术是评价混凝土耐久性的重要指标之一，本技术规程旨在规范混凝土中氯离子迁移率检测的具体步骤及注意事项，确保测试结果的准确性和可靠性。
二、仪器设备1. 氯离子迁移仪2. 恒温水槽3. 直流电源4. 数字万用表5. 电极导电液6. 毛细管三、试验样品混凝土试块，规格为100mm×100mm×100mm，制备时应按照相应标准制备。
四、试验环境试验环境温度为20±2℃，相对湿度为(60±10)%。
五、试验步骤1. 标记试样编号，记录试样的尺寸和配合比等相关信息。
2. 在试样表面用砂纸打磨，要求试样表面平整光滑。
3. 洗净试样表面，使其表面无污染物。
4. 在试样两侧各钻一个直径为5mm的孔，孔距离试样中心线为20mm，孔深度为25mm。
5. 在试样两侧孔内放入电极，电极应与孔壁紧密贴合。
6. 在电极表面涂上电极导电液。
7. 将试样放入恒温水槽中，恒温水槽中的水深应超过试样高度2cm，以保证试样表面与水面处于同一水平面。
8. 在恒温水槽中加入适量的NaCl溶液，使其浓度为5%。
9. 打开氯离子迁移仪电源，并调整电源输出电压为60V。
10. 将毛细管插入试样孔中，毛细管距离电极表面为2mm，毛细管内填充NaCl溶液。
11. 在试样两侧电极上分别连接数字万用表进行电流测量，测量时间为6小时。
12. 测量完毕后，关闭电源，取出试样，用毛巾擦干试样表面水分。
13. 计算试样氯离子迁移率。
六、试验结果计算1. 计算试样电流值的平均值I，单位为mA。
2. 计算试样的氯离子迁移率，单位为Cm2/s，公式如下：D=I×0.0001×L/(A×C)其中，D为氯离子迁移率，I为电流平均值，L为试样厚度，A为试样面积，C为NaCl溶液浓度。
七、注意事项1. 确保试样表面平整光滑，表面无污染物。
2. 确保电极与试样孔壁紧密贴合，电极导电液涂抹均匀。
混凝土中氯离子迁移率检测技术规程
混凝土中氯离子迁移率检测技术规程一、前言氯离子迁移是混凝土中的一项重要性能指标，影响着混凝土的耐久性和使用寿命。
因此，对混凝土中氯离子迁移率的检测具有重要意义。
本文将详细介绍混凝土中氯离子迁移率的检测技术规程，以供参考。
二、检测原理混凝土中氯离子的迁移主要通过电荷传输作用和扩散作用实现。
当混凝土表面的电极放电时，氯离子会向电极移动，形成氯离子电流。
通过测量氯离子电流，可以计算出混凝土中氯离子的迁移率。
三、检测仪器与设备1. 氯离子迁移试验仪2. 液压泵3. 温度计4. 电子秤5. 洗涤机6. 砂浆搅拌器四、试验材料1. 混凝土试块2. 蒸馏水3. 洗涤剂4. 醋酸5. 氯化钙6. 氯化钠五、试验步骤1. 制备混凝土试块。
按照标准规范制备混凝土试块，尺寸为100mm×100mm×100mm，配合比按照设计要求确定。
混凝土坯体的硬化期为28天。
2. 制备样品。
将硬化好的混凝土试块切成10mm厚的片状样品，每个样品直径为50mm。
3. 准备电极。
将电极插入样品中心，保证电极与混凝土表面平行。
在电极周围涂上绝缘材料，防止电流通过绝缘材料，影响测量结果。
4. 准备溶液。
将0.3mol/L的氯化钙溶液和0.3mol/L的氯化钠溶液混合，制成电导率为3mS/cm的溶液。
5. 试验操作。
将混凝土样品放入氯离子迁移试验仪中，将样品与电极置于试验仪的两端。
注入氯化钙和氯化钠混合溶液，保持样品表面湿润。
启动试验仪，进行电极放电，记录电流值。
试验完成后，取出样品，洗涤干净并晾干。
6. 计算氯离子迁移率。
根据测得的氯离子电流值和混凝土密度、电荷数、试验时间等参数，计算出混凝土中氯离子的迁移率。
六、实验注意事项1. 混凝土样品必须保证充分硬化。
2. 电极必须与混凝土表面平行，保证测量结果准确。
3. 混凝土表面必须保持湿润，以保证氯离子迁移率的准确测量。
4. 氯离子迁移试验仪的电源必须符合标准规范，以保证试验安全。
弱电导材料中载流子迁移率的测量方法研究
弱电导材料中载流子迁移率的测量方法研
究
弱电导材料是指电导率较低的材料，如半导体、聚合物等。
在这些材料中，载流子的迁移率是一个重要的物理参数，它决定了材料的电学性能。
因此，测量载流子迁移率是研究弱电导材料的重要手段之一。
载流子迁移率是指在电场作用下，载流子在材料中移动的速率。
它与载流子的电荷量、材料的晶格结构、杂质浓度等因素有关。
测量载流子迁移率的方法有很多种，下面介绍几种常用的方法。
一、霍尔效应法
霍尔效应法是一种测量载流子迁移率的常用方法。
它利用外加磁场对材料中的载流子进行偏转，从而测量载流子的迁移率。
具体操作是将样品置于磁场中，施加电场使载流子在样品中移动，测量样品两侧的霍尔电压和电流，通过计算得到载流子迁移率。
二、时域法
时域法是一种利用电磁波对材料中的载流子进行激发，测量载流子迁移率的方法。
具体操作是将样品置于电磁波场中，测量样品中的电流和电压随时间的变化，通过计算得到载流子迁移率。
三、空间电荷限制法
空间电荷限制法是一种利用空间电荷限制效应对材料中的载流子进行测量的方法。
具体操作是在样品表面施加电压，使载流子在样品中移动，测量样品表面的电流和电压，通过计算得到载流子迁移率。
以上三种方法都有其优缺点，选择合适的方法需要根据实际情况进行判断。
在实际应用中，还可以结合多种方法进行测量，以提高测量精度。
测量弱电导材料中载流子迁移率是研究这些材料的重要手段之一。
通过选择合适的测量方法，可以得到准确的载流子迁移率数据，为研究弱电导材料的电学性能提供重要参考。
第二章-迁移率测量-1-TOF-2012
第二章有机半导体材料载流子迁移率测试方法一、电荷渡越时间法（TOF）电荷渡越时间法（Time of Flight二、场效应晶体管表征法（FET）Field Effect Transistor三、空间电荷受限的电流法（SCLC）Space-Charge-Limited-Current四、瞬态电致发光Transient Electroluminescence一电荷渡越时间法（Time of Flight TOF 、电荷渡越时间法（Time of Flight, TOF）1.1、TOF的早期11TOF mobility 最早被称为drift（漂流）mobility 1954年被用于测量离子在气体中的迁移率(M.A. Biondi, L.M. Chanin, Phys. Rev.1954, 94, 910.)年被电在液体中的率1959年被用于测量电子在液体中的迁移率(O.H. LeBlanc, J. Chem. Phys.1959, 30, 1443.) 1960年被用于测量载流子在有机固体中的迁移率(R.G. Kepler, Phys. Rev.1960, 119, 1226.)(p y)Charge carrier production and mobility in anthracene crystals(R.G. Kepler, Phys. Rev.1960, 119, 1226.)Charge carrier production and mobility in anthracene crystals Charge carrier production and mobility in anthracene crystals1、蒽单晶，尺寸1-2 mm蒽单晶尺寸2、2 μs light pulse(Xenon flash tube)(Xenon flash tube)3、Under 10−5mmHgA光电流检测脉冲激光L金属电极透明玻璃半导体薄膜迁移率（μ）：空穴迁移率μh ，正偏压，透明电极ITO为正极电子迁移率μe，负偏压，透明电极ITO为负极迁移率（μ）计算公式：1、μ= L2/ (t×V)TRL ：半导体厚度t TR ：渡越时间TOF法测量迁移率的关键TRV ：电压是测量出渡越时间tTR。
第二章-迁移率测量-4-Transient EL-2012
第二章有机半导体材料载流子迁移率测试方法四、瞬态电致发光(Transient Electroluminescence, Transient EL) (Time-Resolved Transient EL)()4.1、器件结构及原理单层-多层有机发光二极管，所施加的偏压为矩形电压脉冲偏压为矩形电压脉冲。
+_在矩形脉冲电压的作用下，空脉冲电压穴从阳极注入，电子从阴极注入，一定的延迟时间后，空穴流和电子流的前锋在有机发光半导体中或有关界面处发生复合发光光强检测器合发光，光强的变化过程被检测器接收。
ITO电极2电压脉冲过程和光强的变化过程被数字示波器同步记录。
有机发光半导体1、10微秒矩形电压脉冲长度2、电压高度16V关键是记录EL发光的延迟时间td 。
还可以得出达饱和光强的时间tr。
还可以获得不同脉冲电压下对应。
的EL发光的延迟时间td4.2、迁移率的计算举例1ITO/NPB (30 nm)/silole (60 nm)/Alq3 (5 nm)/LiF (1 nm)/Al ()()q ()()2.42.83.049eV ITONPBsilole Alq3LiF 4.3 eV Al 5.44.9 eV5.8 5.7迁移率的计算：MPPS μ= L 2/ (t d ×V )L ：发光层(silole)厚度μe = (60 ×10−9×102cm)2(3.12×10−6s ×6 V) = 1.92×10−6cm 2/V st d ：延迟时间V ：电压举例2电子和空穴有相当的注入势垒迁移率的计算：率的算μ= L2/ (t×V)d举例3ITO/TPD (70 nm)/TPBI (60 nm)/Mg:AgThe value of hole-mobility in TPD (HTL) is much larger than that of electron-mobility in TPBI (ETL).Thus the fast-moving holes injected from the anode will first arrive and accumulate at the interface between TPD and ETL.Recombination occurs only after the slow-moving electrons reach the HTL/ETL interfaces.The delay time for the start of luminance therefore corresponds to the transit time of luminance therefore corresponds to the transit time of electrons across the ETL.The transient responses of EL of all the devices were measured by averaging the data taken from 100 consecutive signals averaging.迁移率的计算：迁移率的计算μ= L2/ (t×V)dμ: 10−6~ 10−5cm2/V seITO/TPD (70 nm)/TPBI (60 nm)/Mg:Ag ITO/TPD(70nm)/TPBI(60nm)。
靶材迁移率
靶材迁移率简介靶材是指用于放射性同位素生产、实验室研究和医疗诊断治疗等领域的核材料。
靶材迁移率是衡量靶材在特定环境下从一处迁移到另一处的程度。
了解靶材迁移率对于核材料管理与环境保护非常重要。
本文将介绍靶材迁移率的相关概念、测量方法以及对环境健康与安全的影响。
概念靶材迁移率指的是靶材中的放射性同位素在特定条件下从一个位置或介质迁移到另一个位置或介质的程度。
其大小与多种因素有关，包括放射性同位素的特征、环境条件、时间等。
通常情况下，靶材迁移率越高，说明靶材中的放射性同位素更容易迁移到环境中。
测量方法实验室模拟实验室模拟是常用的测量靶材迁移率的方法之一。
通过在实验室中模拟特定的环境条件，可以对靶材的迁移情况进行研究和测量。
实验室模拟的好处是可以控制和调整各种参数，以更好地理解和预测实际环境中的迁移情况。
野外监测野外监测是另一种常用的测量靶材迁移率的方法。
通过在现场收集样品并进行分析，可以实时监测和评估靶材在环境中的迁移情况。
野外监测可以提供实际环境中的数据，但由于环境条件的复杂性，难以控制和调整各种参数。
数值模拟除了实验室模拟和野外监测外，数值模拟也是一种常用的测量靶材迁移率的方法。
通过建立数学模型，考虑靶材迁移的各种因素，可以模拟和预测靶材在特定环境下的迁移情况。
数值模拟可以提供大量的数据，并且能够对不同情况进行预测和比较。
影响因素靶材迁移率受多种因素的影响。
1.物理性质：靶材本身的物理性质（如溶解度、挥发性等）会影响迁移率。
不同的靶材具有不同的物理性质，因此其迁移率也会有所不同。
2.环境条件：环境条件包括pH值、温度、湿度等。
这些条件会影响靶材的溶解度、扩散速率等，从而进一步影响其迁移率。
3.地质与水文条件：地质与水文条件会对靶材迁移产生重要影响。
地质条件影响靶材的扩散速率，而水文条件会影响靶材的输运路径和速度。
4.生物作用：生物作用指的是生物体对靶材的吸附、代谢等过程。
生物作用会改变靶材的状态和分布，进而影响其迁移率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量方法
(1)渡越时间(TOP)法
适用于具有较好的光生载流子功能的材料的载流子迁移率的测量，可以测量有机材料的低迁移率。
在样品上加适当直流电压，选侧适当脉冲宽度的脉冲光，通过透明电极激励样品产生薄层的电子一空穴对。
空穴被拉到负电极方向，作薄层运动。
设薄层状况不变，则运动速度为μE。
如假定样品中只有有限的陷阱，且陷阱密度均匀，则电量损失与载流子寿命τ有关，此时下电极上将因载流子运动形成感应电流，且随时间增加。
在t 时刻有：若式中L 为样品厚度电场足够强，t≤τ，且渡越时间t0<τ。
则在t0 时刻，电压将产生明显变化，由实验可测得，又有式中L、V 和t0 皆为实验可测量的物理量，因此μ值可求。
(2)霍尔效应法
主要适用于较大的无机半导体载流子迁移率的测量。
将一块通有电流I 的半导体薄片置于磁感应强度为B 的磁场中，则在垂直于电流和磁场的薄片两端产生一个正比于电流和磁感应强度的电势U，这称为霍尔效应。
由于空穴、电子电荷符号相反，霍尔效应可直接区分载流子的导电类型，测量到的电场可以表示为式中R 为霍尔系数，由霍尔效应可以计算得出电流密度、电场垂直漂移速度分量等，以求的R，进而确定μ。
3)电压衰减法
通过监控电晕充电试样的表面电压衰减来测量载流子的迁移率。
充电试样存积的电荷从顶面向接地的底电极泄漏，最初向下流动的电荷具有良好的前沿，可以确定通过厚度为L 的样品的时间，进而可确定材料的μ值。
(4)辐射诱发导电率(SIC)法
导电机理为空间电荷限制导电性材料。
在此方法中，研究样品上面一半经受连续的电子束激发辐照，产生稳态SIC，下面一半材料起着注入接触作用。
然后再把此空间电荷限制电流(SCLC)流向下方电极。
根据理论分析SCLC 电导电流与迁移率的关系为J=pμε1ε0V2/εDd3 (7) 测量电子束电流、辐照能量和施加电压函数的信号电流，即可推算出μ值。
(5)表面波传输法
被测量的半导体薄膜放在有压电晶体产生的场表面波场范围内，则与场表面波相联系的电场耦合到半导体薄膜中并且驱动载流子沿着声表面波传输方向移动，设置在样品上两个分开的电极检测到声一电流或电压，表达式为Iae=μP／Lv．(8) 式中P 为声功率，L 为待测样品两极间距离，v 为表面声波速。
有此式便可推出μ值。
(6)外加电场极性反转法(6)外加电场极性反转法
在极性完全封闭时加外电场，离子将在电极附近聚集呈薄板状，引起空间电荷效应。
当将外电场极性反转时，载流子将以板状向另一电极迁移。
由于加在载流子薄层前、后沿的电场影响，因而在极性反转后t 时间时，电流达到最大值。
t 相当于载流子薄层在样品中行走的时间，结合样品的厚度、电场等情况，即可确定μ值。
(7)电流一电压特性法本方法主要适用于工作于常温下的MOSFET 反型层载流子迁移率的测量。
对于一般的MOSFET 工作于高温时，漏源电流Ids 等于沟道电流Ich 与泄漏电流Ir 两者之和，但当其工作于常温时，泄漏电流Ir 急剧减小，近似为零，使得漏源电流Ids 即为沟道电流Ich。
因此，对于一般的MOSFET 反型层载流子迁移率，可以根据测量线性区I—V 特性求的。
总结综上所述，本文共指出了七中载流子迁移率的测量方法，除此之外，还可采用漂移实验、分析离子扩散、分析热释电流极化电荷瞬态响应等方法进行载流子迁移率的测量。
