化工仪表及自动化答案(第五版终极版)

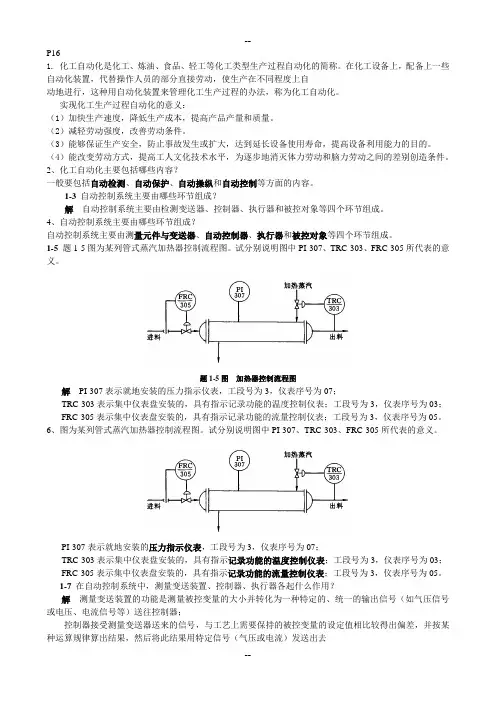

第一章自动控制系统基本概念4.自动控制系统主要由哪些环节组成？答：主要由测量与变送器、自动控制器、执行器、被控对象组成。

9.试分别说明什么是被控对象、被控变量、给定值、操纵变量？答：在自动控制系统中，将需要控制其工艺参数的生产设备或机器叫被控对象。

生产过程中所要保持恒定的变量，在自动控制系统中称为被控变量。

工艺上希望保持的被控变量即给定值。

具体实现控制作用的变量叫做操纵变量。

12.什么是负反馈？负反馈在自动控制系统中有什么重要意义？答：系统的输出变量是被控变量，但是它经过测量元件和变送器后，又返回到系统的输入端，能够使原来的信号减弱的做法叫做负反馈。

负反馈在自动控制系统中的重要意义是当被控变量，y受到干扰的影响而升高时，只有负反馈才能使反馈信号升高，经过比较到控制器去的偏差信号将降低，此时控制器将发出信号而使控制阀的开度发生变化，变化的方向为负，从而使被控变量下降回到给定值，这样就达到了控制的目的。

11.图1-18所示试画方框图，并指出该系统的被控对象、被控变量、操纵变量及可能影响被被控对象：反应器被控变量：反应温度操纵变量：冷却水流量：干扰变量A、B的流量、温度。

13.结合11题，说明该温度控制系统是一个具有负反馈的闭环系统。

当被控变量反应温度上升后，反馈信号升高，经过比较使控制器的偏差信号e降低。

此时，控制器将发出信号而使控制阀的开度变大，加大冷却水流量，从而使被控变量下降到S.P。

所以该温度控制系统是一个具有反馈的闭环系统。

14.图1-18所示的温度控制系统中，如果由于进料温度升高使反应器内的温度超过给定值，试说明此时该控制系统的工作情况，此时系统是如何通过控制作用来克服干扰作用对被控制变量影响的？当反应器的温度超过给定值时，温度控制器将比较的偏差经过控制运算后，输出控制信号使冷却水阀门开度增大，从而增大冷却水流量，使反应器内的温度降下来。

这样便可以通过控制作用克服干扰作用对被控变量的影响。

15.按给定值形式不同，自动控制系统可分为定值控制系统、随动控制系统、程序控制系统。

18.什么是自动控制系统的过渡过程？它有哪几种基本形式？系统由一个平衡状态过渡到另一个平衡状态的过程，称为系统的过渡过程。

非周期衰减过程、衰减振荡过程、等幅振荡过程、发散振荡过程。

20.自动控制系统衰减振荡过渡过程的品质指标有哪些？影响这些品质指标的因素是什么？答：自动控制系统衰减振荡过渡过程的品质指标有最大偏差、衰减比、余差、过渡时间、振荡周期或频率。

影响因素有被控对象的额性质，自动化装置的选择和调整。

第二章 过程特征及数学模型8.反应对象特性的参数有哪些？各有什么物理意义？他们对自动控制系统有什么影响？描述对象特性的参数有放大系数K 、时间常数T 、滞后时间г物理意义：K ：反应的是对象处于稳定状态下的输出变化量和输入变化量之间的关系。

T ：系统在受到阶跃输入作用后输出达到稳定值的63.2%所需时间系统受到输入作用后，输出保持初始速度变化，达到稳定值所需时间。

г：是纯滞后时间гo 和容量滞后гc 的总和纯滞后一般是由于介质的输送或热的传递需要一段时间引起的。

容量滞后一般是因为物料或能量的传递需要通过一定阻力而引起的。

影响：对于控制通道。

K 大，操纵变量的变化对被控变量的影响就大，即控制作用对扰动的补偿能力强，余差也小；K 小，控制作用的影响不显著，被控变量变化缓慢，但K 太大，会使控制作用对被控变量的影响国强，使系统稳定性下降在相同的控制作用下，时间常数T 大，则被控变量的变化比较缓慢，但过渡过程时间较长。

若T 小，则被控变量变化速度块，T 太大或太小，在控制上都将存在一定困难，因此需根据实际情况适中考虑。

由于г的存在使控制作用总是落后于被控变量的变化，造成被控变量的最大偏差增大，控制质量下降。

因此，应尽量减小滞后时间г。

对于扰动通道，K 大对控制不利，会使最大偏差增大，K 小，对控制变量不会产生多大影响。

T 大扰动作用比较平缓，被控变量变化较平稳，对象较易控制纯滞后不影响控制系统的品质，容量滞后的存在，使阶跃扰动的影响趋于缓和，被控变量的变化相应也缓和一些。

因此，对系统有利。

9.为什么说放大系数K 是对象的静态特性？而时间常数T 和滞后时间г是对象的动态特征？在稳定状态时，对象一定的输入就对应着一定的输出。

这种特性称为对象的静态特征，而K在数值上等于对象重新稳定后的输出变化量与输入变化量之比，所以放大系数是对象静态特性。

时间常数T 和滞后时间г都描述的是达到稳态值前的过程，故是对象的动态特性。

第三章 检测仪表与传感3.何谓仪表的相对百分误差和允许的相对百分误差？答：相对百分误差是指绝对误差中的最大值Δmax 与仪表量程的百分比。

%100max ⨯-∆=测量范围下限值测量范围上限值δ允许的相对百分误差是仪表在规定的正常情况下允许的相对误差的最大值。

%100⨯-±=测量范围下限值测量范围上限值差值仪表允许的最大绝对误允δ4.何谓仪表的精度等级？答：将仪表的允许相对百分误差去掉“±”号及“％”号，便可以用来确定仪表的精确度等级。

目前常用的精确度等级有0.005，0.02，0.05，0.1，0.2，0.4，0.5，1.0，1.5，2.5，4.0等。

11.弹簧管压力计的测压原理是什么？答：它的测压原理是将被测压力通入弹簧管后，由于弹簧管的变形使其自由端发生位移，放大后就可以由指针在仪表盘上指示出相应的压力值。

14.应片式压力计与电阻式压力计各采用什么测压元件？答：应片式压力计：电阻应变片电阻式压力计：单晶硅片15.电容式压力传感器的工作原理？有何特点？答:它的工作原理是将弹簧管的位移转换成电容量的变化，将被测膜片作为电容器的可动极板，与固定极板组成可变电容器。

当被测压力改变时由于被测膜片的弹性变形产生位移，改变两极板之间的距离。

造成电容量的变化。

特点：结构紧凑，灵敏度高，过载能力大，重量轻，使用方便。

26.压力计安装要注意什么问题？答：①压力计应安装在易观察和检修的地方。

②安装地点应力求避免振动和高温影响。

③测量蒸汽压力时，应加装凝液管，以防止高温蒸汽直接与测压元件接触，对于有腐蚀性介质的压力测量，应加装有中性介质的隔离罐。

④压力计的连接处，应根据被测压力的高低和介质性质，选择适当的材料，作为密封垫片，以防泄漏。

⑤当被测压力较小，而压力计与取压口又不在同一高度时，对由此高度而引起的测量误差应按Δp＝±Hρg进行修正。

⑥为安全起见，测量高压的压力计除选用有通气孔的外，安装时表壳应向墙壁或无人通过之处，以防发生意外。

29.试述化工生产中测量流量的意义？答：在化工生产中，测量流量，以便为生产操作和控制提供依据，使产过程达到优质高产和安全生产以及进行经济核算所必需的一个重要参数。

30.试述差压式流量计的测压原理，影响因素？答：它的测压原理是基于流体流动的节流原理，利用流体经过节流装置产生的压力差来实现流量测量的，当流体流经节流件时，会发生流速的改变，便会产生差压，在一定条件下，流量与节流件前后的差压有一定的单位对应关系。

影响因素;1)节流装置安装不正确；2)倒压管安装不正确或出现堵塞、渗漏等现象；3）差压计安装或使用不正确；4）板孔入口边缘的磨损；5）被测流体工作状态的变动。

35.转子流量计的工作原理？答:它的工作原理是流体流过环系的时候，节流作用使浮子上下表面产生压力差形成上升力，它与浮力合力使浮子向上运动，当上升力与浮子本体重量相等的时候，浮子平衡在一个位置，浮子平衡高度与流体流量的对应关系，这个高度代表流量的大小。

40．椭圆齿轮流量计的特点是什么？答：椭圆齿轮流量计的特点是：测量精度高、对流体黏度变化不敏感，特别适用于测量高黏度的流体流量，但要求被测介质干净，不含固体颗粒，一般不宜在高温或低温下使用。

44.质量流量计有那两大类？答：一种是直接式质量流量计，即直接测量流体的质量流量；另一种是间接式或推倒式质量流量计，这类质量流量计是利用体积流量计和密度计组合来测量质量流量的。

59.常用的热电偶有哪几种？所配用的补偿导线是啥？说明使用补偿导线注意那几点？为啥使用补偿导线？答：铂铑30-铂铑6热电偶、铂铑10-铂热电偶、镍铬-镍硅热电偶、镍铬-考铜热电偶、铜-康铜热电偶；所配用的补偿导线是铜-镍铜；注意：1）补偿导线与热电偶型号匹配；2）正负极对应，不能接反；3）新冷端温度恒定，原冷端和新冷端温度在0-100摄氏度范围内。

原因：由热电偶测温原理知道，只有热电偶冷端温度恒定时热电势才是被测温度的单值函数，但由于热电偶的工作端和冷端离的很近，而且冷端暴露在空间，容易受到周围环境温度的影响，所以很难保持冷端温度恒定，当然可以做的热电偶很长，但消耗过多金属材料，太浪费，解决这个问题的方法是使用一种专用导线称“补偿导线”。

60.用热电偶测温时，为啥进行冷端补偿？补偿方法有哪几种？答：采用补偿导线后，把冷端从高温或不稳定的地方延伸到低温关系稳定的操作室中，由于操作室的温度一般高于0摄氏度，故冷端温度还是不能保持0摄氏度恒定，由于工业上常用的热电偶冷端温度均为0度，同时所用仪表也是按照这种关系配套的，因此计算结果还是有很大误差的，因此必须对其修正，保证冷端温度0度恒定。

即冷端温度补偿。

方法：1）冷端温度保持0度恒定的方法；2）冷端温度修正方法；3）校正仪表零点法；4）补偿电桥法；5）补偿热电偶法。

62.用热电偶测温时，为什么要进行冷端补偿？其冷端补偿的方法有哪几种？答：采用补偿导线后，把热电偶的冷端从温度较高和不稳定的地方，延伸到温度较低和比较稳定的操作室内，但冷端温度还不是0℃。

而工业上常用的各种热电偶的温度-热电势关系曲线是冷端温度保持为0℃的情况下得到的，与它配套的使用的仪表也是根据这一曲线进行刻度的，由于操作室的温度变化而变化，这样测量结果就会产生误差。

因此，要进行冷端补偿。

补偿方法：（1）冷端温度保持为0℃的方法（2）冷端温度修正方法（3）校正仪表零点法（4）补偿电桥法（5）补偿热电偶法65.试述热电阻测温原理？常用热电阻种类？R0各为多少？答：利用金属材料的电阻随温度的改变而改变的特性测温的。

常用的热电阻有铂电阻和铜电阻Pt50 Pt100 Cu50 Cu100 （R0=50、100）第四章自动控制仪表1.什么是控制器的控制规律？控制器有哪些基本控制规律？答：所谓控制器的控制规律是指控制器的输出信号P与输入偏差信号e之间的关系，即p=f(e)=f(z-x) 式中，Z为测量值信号；x为给定值信号；f为某种函数关系。

常用的控制规律有位式控制，比例控制（P），积分控制（I）,微分控制（D）,以及它们的组合控制规律，例PI,PD,PID等。

3．比例控制规律是怎样的？答：控制器的控制规律是指控制器的输出信号与输入信号之间的关系，即p=Kp*e,式中，Kp 为比例放大系数。
