电气主接线设计资料
电气主接线及设计
1)系统中的大型发电厂或变电所其供电容量大，范围广地位重要 作用强，应采用可靠性高的主接线形式，反之，应采用可靠性低 的主接线形式。
2)发电厂和变电所接入电力系统方式 接入系统方式指其与电力 系统连接方式
三、电气主接线的设计程序
1. 对原始资料分析 （1）工程情况
发电厂类型、设计容量、 单机容量及台数、最大负 荷利用小时数、可能的运 行方式
（2）电力系统情况
电力系统近远期规划、发电厂 或变电站在电力系统中的位置 和作用、本期工程与电力系统 的连接方式及各级电压中性点 接地方式等
（3）负荷情况
负荷的性质、地理位置、输电电压 等级、出线回路数、输送容量
定性分析和衡量主接线可靠性的基本标准： 1）断路器检修时，能否不影响供电. 2）断路器、线路或母线故障及母线隔离开关检修时，停运的出线
回路数和停电时间的长短，以及能否保证对一类用户供电。 3）发电厂或变电所全部停电的可能性。 4）大型机组突然停运时，对电力系统稳定性的影响与后果。 2.灵活性 1）操作的方便性。 2）调度方便性。主接线能适应系统或本厂所的各种运行方式 3）扩建方便性。具有初期—终期—扩建的灵活方便性。 3.经济性 1）投资省 设备少且廉价（接线简单且选用轻型断路器）。 2）占地面积少 一次设计，分期投资,尽快发展经济效益。 3）电能损耗少 合理选择变压器的容量和台数，避免两次变压。 正确处理可靠性和经济性的矛盾 一般在满足可靠性的前提条件下，
电气主接线是发电厂或变电站电气部分的主体，直接影响运行 的可靠性、对配电装置布置、继电保护配置、自动装置及控制方 式的拟定都有决定性的关系。对电气主接线的基本要求是：可靠 性、灵活性和经济性灵活性。
电气主接线设计
摘要电气主接线(main electrical connection scheme)按牵引变电所和铁路变、配电所（或发电所）接受（输送）电能和分溜配电能的要求，表征其主要电气设备相互之间连接关系的总电路。
通常以单线图表示。
电气主接线中表示的主要电气设备有电力变压器、发电机、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及p带旁路母线接线、桥型接线和双T接线（或T 形）分支接线等。
电气主接线包括从电源进线侧到各级负荷电压侧的全部一次接线，有时还包括各类变、配电所（或发电所）的自用电部分、后者常称作自用电接线。
电气主接线反应了牵引变电所和铁路变、配电所（发电所）的基本结构和功能。
关键词：电气主接线；方式；原则；展望与未来第一部分，电气主接线电气主接线是变电站电气部分的主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式的确定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性作用，同时也对变电站电气设备的选择、配电装置的配置、继电保护和控制方式的拟定有着很大的影响。
因此，正确处理好各方面的关系，全面分析相关影响因素，综合评价各项技术，合理确定主接线方案是十分重要的。
本论文研究的电气主接线，主要针对高压配电网中110kv变电站高压电气主接线的设计。
随着城市电网和农村电网的三年改造结束，目前220kv及以上电压级的骨干网架已基本形成，110kv变电站的地位大多数已变成了中间变电站和终端变电站，直接与用户相关联，是实现电能传递的关键环节，首先从探讨变电站电气主接线方式的分析原则入手，对常用110kv中间变电站主接线方式进行分析：单母接线方式、内桥加跨条接线方式以及四角形接线方式。
并且进行综合比较、评价，最后讨论了110kv变电站电气主接线方式的现状与展望。
一、研究的意义电气主接线是变电站电气部分主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式的确定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性的作用，同时也对变电站电气设备的选择、配电装置的布置、继电保护和控制方式的拟定有着很大的影响。
第六章 电气主接线
三、电气主接线图中的几个概念 电气主接线图： 用规定的设备图形和文字符号，按照各
电气设备实际的连接顺序而绘成的能够全
面表示电气主接线的电路图，
单相图 三相图
一次设备：变压器T，断路器QF，发电机G 隔离开关QS，母线W，电抗器L，
双绕组变压器，三绕组变压器，自耦变压器
电压互感器TV： 将高电压转换成低 电压，供各种设备 和仪表使用。 电流互感器TA： 变换电流 避雷器B： 保护电气设备免遭 雷电冲击波袭击
第六章 电气主接线
第一节 主接线概述
第二节 有汇流母线的接线
第三节 无汇流母线的接线
第四节 发电厂和变电所主接线举例
第五节 限制短路电流的方法
第一节 电气主接线概述
一、电气主接线的概念
构成了电能生产、汇集和分配的电气主回
路。这个电气主回路被称为电气一次系统，又
叫做电气主接线。
电能生产：发电厂，包括发电机，变压器，母线等
四、双母线接线
1 普通双母线接线
图中W1为工作母 线，W2为备用母 线，两组母线通过 母线联络断路器QF （简称母联）连接
在正常运行时
1、相当于单母线的运行方式 正常运行时，只有工作母 线带电，所有电源和出线回 路都连接到工作母线上，若 其发生故障，可在短时间内 将所有电源和负荷均转移到 备用母线上，迅速恢复供电
二、单母线分段接线
（一）断路器及隔离开关的配置 与一般单母线接线相比， 单母分段接线增加QF以及 QS1、QS2。当负荷量较 大且出线回路很多时，还可以 用几台分段断路器将母线分成
多段，如图
（二）特点及适用范围
优点：
提高供电的可靠性。可 利用QF，使仅有一半 线路停电，另一段母线 上的各回路仍可正常运 行。
电气主接线及设计-2
五. 变压器母线组接线
1.接线形式 2.正常运行时，两组母线和断路器均投 入。 3.变压器故障时，连接于对应母线上的 断路器跳开，但不影响其他回路供电。 4.特点：
调度灵活，电源和负荷可自由调配， 安全可靠，有利于扩建； 一组母线故障或检修时，只减少输 送功率，不会停电。 可靠性较双母线带旁路高，但主变 压器故障即相当于母线故障。
•发电机-三绕组变压器（或自耦变压器）单元接线
1.在发电机出口处需装 设断路器； 2.断路器两侧均应装设 隔离开关； 3.大容量机组一般不宜 采用。
3)发电机—变压器—线路组成单元接线
a) 这种接线方式下，在电厂不设升压配电装置，把电能直接送 到附近的枢纽变电站或开关站，使电厂的布置更为紧凑，节省 占地面积; b) 由于不设高压配电装置，所以不存在火电厂的烟尘及冷却水 塔的水汽对配电装置的污染问题。
（2）发电机定子绕组本身故障时，若变压器高压侧断路器 失灵拒跳，则只能通过失灵保护出口启动母差保护或发 远方跳闸信号使线路对侧断路器跳闸；若因通道原因远 方跳闸信号失效，则只能由对侧后备保护来切除故障， 这样故障切除时间大大延长，会造成发电机、主变压器 严重损坏。
（3）发电机故障跳闸时，将失去厂用工作电源，而这种情 况下备用电源的快速切换极有可能不成功，因而机组面 临厂用电中断的威胁。
四. 一台半断路器接线及三分之四台断路器接线
运行时，两组母线和同一串的3
个断路器都投入工作，称为完
W2
整串运行，形成多环路状供电，
QF1
具有很高的可靠性。
一串中任何一台断路器退出或
检修时，这种运行方式称为不
QF2
完整串运行，此时仍不影响任
ቤተ መጻሕፍቲ ባይዱ
何一个元件的运行。
220kV变电所电气主接线设计原始数据资料
220kV变电所电气主接线设计原始数据资料一、概述所设计变电所为一枢纽变电所，根据系统地区负荷的要求，拟装设两台主变压器，设计容量为240MVA，变电所要求一次建成，变电所电压等级共分为三级：220 kV、110 kV、35kV，变电所进出线220kV侧4回；110kV侧6回；35kV侧8回。
二、变电所的负荷情况110kV侧最大负荷140MVA（4-10月），最小负荷90MVA。
35kV侧最大负荷80MVA（4-10月），最小负荷50MVA。
（最大负荷持续时间4-10月，6个月）三、变电所与系统联系情况220kV系统容量为2000MVA。
110kV系统容量为1000MVA。
220kV由系统以两回线联系接本所又从本所以两回线连至另一地区变电所，110kV以两回联络线连接110kV系统，此两回线在正常工作情况下，只起联络作用，只是在故障或检修情况下，才需短时间向110kV地区负荷供电，110kV以四回线供110kV地区负荷，35kV侧以8回线供35kV侧负荷。
四、计算短路电流参数220kV系统归算至变电所220kV母线总电抗标幺值Xc﹡220=3.2,220kV以系统容量为基准，110kV系统容量为1000MVA,归算至变电所110kV侧母线总电抗标幺值为Xc﹡110=1.3。
五、建所条件所设计变电所设在地势较平坦，具有良好出现走廊条件，但土地质量为一般的地区，年平均最高温度为38℃。
六、设计基本要求1．设计原则：在保证安全、经济、灵活、方便的条件下力求接线简单、布置紧凑，具有较高的自动化水平。
2．所址选择要求：尽量接近负荷中心，不占或少占良田、高低压设备进出线方便（考虑到交通运输方便性）。
3．变电所拟装设两台主变，其中一台主变断开时另一台主变承担50%以上的全部负荷。
第三章 变电所电气主接线
优点： 结线简单清晰，使用设备少，投资低，比较经济，发生误操作的
可能性较小。
③、单母线带旁路的结线 单母线带旁路结线方式如下图所示，增加了一条母线和一组联络用开关电器，增加了 多个线路侧隔离开关。 特点： 运行方式灵活，检修设备时可以利用旁路母线供电，可减少停电次数，提 高了供电的可靠性。
应用： 这种结线适用于配电线路较多、负载性质较重要的主变电所或高压配电所。
图a 电缆进线的非独立式 车间变电所高压侧主接线
图b 架空进线的非独立 式车间变电所高压侧主接线
（3）、独立式变电所的主结线方案 独立式变电所的主结线方案通常根据两种情 况来进行分类：只装设一台变压器的变电所和装 设两台变压器的变电所。 ①装设一台变压器的6～10kV独立式变电所 主结线。 当变电所只有一台变压器时，高压侧可不设 母线，这种结线就是上述的“线路一变压器组单 元”结线方式。根据高压侧采用的控制开关不同， 有下面几种主结线形式。 a、 高压侧采用隔离开关－熔断器或跌开式 熔断器的变电所主结线方案，如下图所示为高压 侧采用隔离开关－熔断器或跌开式熔断器的变电 所主接线图。 特点： 该结线结构简单，投资少， 但供电可靠性不高，且不宜频繁操作，这 种结线的低压侧应采用低压断路器以便带 负荷进行停、送电操作。 应用： 一般只用于500 kV· A及以下 容量变电所，对不重要的三级负荷供电。 采用隔离开关－熔断器或跌开式熔断器的变电所主接线图
2）、 双母线结线
双母线结线方式如图所示。
特点： 两段母线可互为备用，运行可靠性和灵活性都得到很大提高，但开关 设备的数量大大增加，从而其投资较大。 应用： 双母线结线在中、小型变配电所中很少采用，主要用于负荷大且重要 的枢纽变电站等场所。
双母线结线
3）． 桥式结线 桥式结线是指在两路电源进线之间跨接一个断路器，犹如一座桥，有内桥式结线 和外桥式结线两种： ①、内桥式结线 断路器跨接在进线断路器的内侧，靠近变压器，称为内桥式结线，如图a所示；
发电厂电气部分-35KV变电站主接线设计
目录1 设计任务 (1)1.1 初始资料 (1)1.2 电力系统与本站连接情况 (1)1.3负荷情况 (1)2 变电站主接线设计 (1)2.1 主接线设计依据 (1)2.2主接线中设备配置 (2)2.3 设计步骤 (3)2.4 主接线方框图 (3)2.5 主接线方案的确定 (4)3 短路电流的计算 (5)3.1 概述 (5)3.2 短路计算的目的 (6)3.3 短路计算方法 (6)4 电气设备的选择 (7)4.1变压器的选择 (7)4.2断路器的选择与校验 (8)4.3隔离开关的选择 (9)4.4母线的选择 (10)5 设计结果 (10)5.1 设计图纸 (10)5.2 设计说明书 (11)1 设计任务1.1 初始资料（1）设计变电所在城市郊外，主要向市区及变电所附近农村和工厂供电（2）确定本变电所的电压等级为35kV/10kV，35kV是本变电所的电源电压，10kV是二次电压（3）出线向用户供电在35KV侧有2回出线，出线回路数在10KV侧有8回1.2 电力系统与本站连接情况电力系统通过35KV主接线，母线与本站直接连接1.3负荷情况该电站在5-10年建设扩建中10KV负荷为10MW。
其中1,2级负荷供电占75%，最小负荷为700MW，功率因数：cosφ=0.9，最大负荷年利用率：Tmax=4000h2 变电站主接线设计2.1 主接线设计依据（1）变电所在电力系统中的地位和作用：一般变电所的多为终端或分支变电所，电压一般为35kV。
（2）变电所的分期和最终建设规模：变电所建设规模根据电力系统5—10年发展计划进行设计，一般装设两台主变压器。
（3）负荷大小和重要性：对于一级负荷必须有两个独立电源供电，且当任何一个电源失去后，能保证全部一级负荷不间断供电，对于二级负荷一般也要两个独立电源供电，且当任何一个电源失去后，能保证全部或大部分二级负荷的供电，对于三级负荷一般只需一个独立电源供电。
（4）系统备用容量的大小：装有两台及以上主变电器的变电所，当其中一台事故断开时其余主变压器的容量应保证该变电所70％的全部负荷，在计及过负荷能力后的允许时间内，应保证用户的一、二级负荷供电。
电气主接线设计

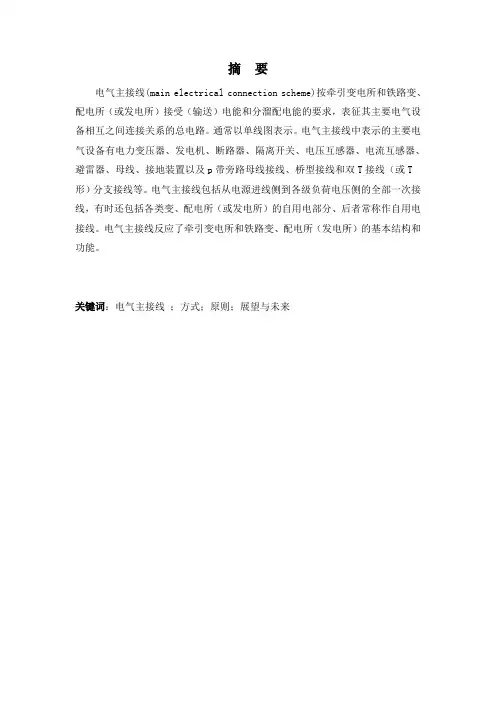

电气主接线设计摘要电气主接线(main electrical connection scheme)按牵引变电所和铁路变、配电所（或发电所）接受（输送）电能和分溜配电能的要求，表征其主要电气设备相互之间连接关系的总电路。
通常以单线图表示。
电气主接线中表示的主要电气设备有电力变压器、发电机、断路器、隔离开关、电压互感器、电流互感器、避雷器、母线、接地装置以及p带旁路母线接线、桥型接线和双T接线（或T形）分支接线等。
电气主接线包括从电源进线侧到各级负荷电压侧的全部一次接线，有时还包括各类变、配电所（或发电所）的自用电部分、后者常称作自用电接线。
电气主接线反应了牵引变电所和铁路变、配电所（发电所）的基本结构和功能。
关键词：电气主接线；方式；原则；展望与未来第一部分，电气主接线电气主接线是变电站电气部分的主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式的确定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性作用，同时也对变电站电气设备的选择、配电装置的配置、继电保护和控制方式的拟定有着很大的影响。
因此，正确处理好各方面的关系，全面分析相关影响因素，综合评价各项技术，合理确定主接线方案是十分重要的。
本论文研究的电气主接线，主要针对高压配电网中110kv变电站高压电气主接线的设计。
随着城市电网和农村电网的三年改造结束，目前220kv及以上电压级的骨干网架已基本形成，110kv 变电站的地位大多数已变成了中间变电站和终端变电站，直接与用户相关联，是实现电能传递的关键环节，首先从探讨变电站电气主接线方式的分析原则入手，对常用110kv中间变电站主接线方式进行分析：单母接线方式、内桥加跨条接线方式以及四角形接线方式。
并且进行综合比较、评价，最后讨论了110kv 变电站电气主接线方式的现状与展望。
一、研究的意义电气主接线是变电站电气部分主体，是电力系统中电能传递通道的重要组成部分之一；其连接方式的确定对电力系统整体以及变电站本身的供电可靠性、运行灵活性、检修方便与否和经济合理性起着决定性的作用，同时也对变电站电气设备的选择、配电装置的布置、继电保护和控制方式的拟定有着很大的影响。
电气主接线设计
电气主接线设计2.2.1 电气主接线的设计要求变电所主接线设计是电力系统总体设计的组成部份。
变电所主接线形式应根据变电所在电力系统中的地位、作用、回路数、设备特点及负荷性质等条件确定，并且应满足运行可靠、简单灵活、操作方便和节约投资等要求。
主接线设计的基本要求为：(1)供电可靠性。
主接线的设计首先应满足这一要求；当系统发生故障时，要求停电范围小，恢复供电快。
(2)适应性和灵活性。
能适应一定时期内没有预计到的负荷水平变化；改变运行方式时操作方便，便于变电所的扩建。
(3)经济性。
在确保供电可靠、满足电能质量的前提下，要尽量节省建设投资和运行费用，减少用地面积。
(4)简化主接线。
配网自动化、变电所无人化是现代电网发展必然趋势，简化主接线为这一技术全面实施，创造更为有利的条件。
(5)设计标准化。
同类型变电所采用相同的主接线形式，可使主接线规范化、标准化，有利于系统运行和设备检修。
参考《35～110KV变电所设计规范》2.2.2 主接线选择原则主接线的设计应在满足可靠性和灵活性的前提下做到经济合理。
一般应当从以下几方面考虑：（1）投资省主接线应简单清晰，以节省开关电器数量，降低投资；要适当采用限制短路电流的措施，以便选用价廉的电器或轻型电器；二次控制与保护方式不应过于复杂，以利于和节约二次设备及电缆的投资。
（2）占地面积少主接线设计要为配电布置创造节约土地的条件，尽可能使占地面积减少。
同时应注意节约搬迁费用、安装费用和外汇费用。
对大容量发电厂或变电所，在可能和允许条件下，应采取一次设计，分期投资、投建，尽快发挥经济效益。
（3）电能损耗少在发电厂或变电所中，正常运行时，电能损耗主要来自变压器，应经济合理地选择变压器的型式、容量、和台数，尽量避免两次变压而增加电能损耗。
2.2.3 电气主接线形式的确定目前变电所常用的主接线形式有：单母线、单母线分段、单母线分段带旁路、双母线、双母线分段、双母线带旁路我们在比较各种电气主接线的优劣时，主要考虑其安全可靠性、灵活性、经济性三个方面。
第一章（电气主接线）
第⼀章（电⽓主接线）第⼀章电⽓主接线系统电⽓主接线主要是指在发电⼚、变电所、电⼒系统中，为满⾜预定的功率传送⽅式和运⾏等要求⽽设计的、表明⾼压电⽓设备之间相互连接关系的传送电能的电路。
电路中的⾼压电⽓设备包括发电机、变压器、母线、断路器、隔离开关、线路等。
它们的连接⽅式，对供电可靠性、运⾏灵活性及经济合理性等起着决定性作⽤。
对⼀个电⼚⽽⾔，电⽓主接线在电⼚设计时就根据机组容量、电⼚规模及电⼚在电⼒系统中的地位等，从供电的可靠性、运⾏的灵活性和⽅便性、经济性、发展和扩建的可能性等⽅⾯，经综合⽐较后确定。
它的接线⽅式能反映正常和事故情况下的供送电情况。
第⼀节主接线的基本形式600MW 汽轮发电机组电⼚有关的基本接线形式有：双母线接线、⼀个半断路器接线（3／2接线）、桥型接线、单元接线。
⼀、双母线接线 1．⼀般双母线接线如图1－1所⽰，它具有两组母线：⼯作母线Ⅰ和备⽤母线Ⅱ。
每回线路都经⼀台断路器和两组隔离开关分别接⾄两组母线，母线之间通过母线联络断路器（简称母联）QF b 连接，称为双母线接线。
有两组母线后，使运⾏的可靠性和灵活性⼤为提⾼，其特点如下：（1）检修任⼀组母线时，不会停⽌对⽤户连续供电。
例如：检修母线Ⅰ时，可把全部电源和负荷线路切换到母线Ⅱ上。
（2）运⾏调度灵活，通过倒换操作可以形成不同的运⾏⽅式。
当母联断路器闭合，进出线适当分配接到两组母线上，形成双母线同时运⾏的状态。
有时为了系统的需要，亦可将母联断路器断开（处于热备⽤状态），两组母线同时运⾏。
此时这个电⼚相当于分裂为两个电⼚各⾃向系统送电。
显然，两组母线同时运⾏的供电可靠性⽐仅⽤⼀组母线运⾏时⾼。
（3）在特殊需要时，可以⽤母联与系统进⾏同期或解列操作。
当个别回路需要独⽴⼯作或进⾏试验（如发电机或线路检修后需要试验）时，可将该回路单独接到备⽤母线上进⾏。
2．带有旁路母线的双母线接线⼀般双母线接线的主要缺点是：检修线路断路器会造成该回路停电。
发电厂电气课程设计二电气主接线
适用：超高压远距离大容量输电系统 中，对系统稳定性和供电可靠性要求 较高的变电所主接线。
5、单元接线
结构特点：发电机和变压器直接连接， 中间不设置母线。
优点：结构简、便操作、不易误操作，投资省、占地小， 易扩建。
缺点：可靠性和灵活性都较差
➢ 母线和母线隔离开关检修时，全部回路均需停运； ➢ 母线故障时，继电保护会切除所有电源，全部回路均需停运。 ➢ 任一断路器检修时，其所在回路也将停运 ➢ 只有一种运行方式，电源只能并列运行，不能分列运行。
适用：出线回路少（6~10kV出线一般不超过5回，35~60kV出线不
（3）单母线带旁路母线接线
➢
➢
结构特点： 增加了旁路母线、专用旁路断路器 及旁路回路隔离开关。 各出线回路除通过断路器与汇流母 线连接外，还通过旁路隔离开关与 旁路母线相连接。 优点： 检修任一进出线断路器
时，不中断对该回路的供电， 供电可靠，运行灵活，适用于 向重要用户供电，出线回路较 多的变电所尤为适用。 缺点： 旁路断路器在同一时间 只能代替一个线路断路器的工 作。但母线出现故障或检修时， 仍会造成整个主母线停止工作。
缺点： ➢ 当母线故障或检修时，需使用隔离开关进行倒闸操作，容
易造成误操作； ➢ 工作母线故障时，将造成短时（切换母线时间）全部进出
线停电； ➢ 在任一线路断路器检修时，该回路仍需停电或短时停电； ➢ 使用的母线隔离开关数量较大，同时也增加了母线的长度，
使得配电装置结构复杂，投资和占地面积增大。 适用： 这种接线方式适用于供电要求比较高，出线回路较多的 变电站中，一般6～10kV 出线回路为12回及以上，35kV 出线回路超过8回， 110 ～220kV出线为5回及以上。
电气主接线设计
2、双母线带旁路母线的接线 、 双母线可以带旁路母线，用旁路断路器替代检修中 的回路断路器工作，使该回路不致停电。 分为：设专用旁路断路器；旁路断路器兼作母联断 路器；母联断路器兼作旁路断路器。
WP WP
QFP
QFC
W1 W2
W1 W2
3、旁路母线设置的原则 、 110KV及以上高压配电装置中，需设置旁路母线， 110KV出线在6回及以上、220KV出线在4回及以上时， 宜采用带专用旁路断路器的旁路母线。 在出线回路数较少的情况下，也可为节省投资， 采用母联断路器或分段断路器与旁路断路器之间互相 兼用的带旁路母线的接线方式。 下列情况下，可不设置旁路设施：
第二节 主接线的基本接线形式
电气主接线基本接线形式和规律： 以电源和出线为主体。为便于电能的汇集和分配， 在进出线数较多时，采用母线作为中间环节，可使接 线简单和清晰，运行方便，有利于安装和扩建。无汇 流母线的接线使用电气设备较少，配电装置占地面积 较小，通常用于进出回路少，不再扩建和发展的发电 厂或变电站。 1.单母线接线 1.汇流母线 2.双母线接线 主接线的接线形式 1.桥形接线 2.无汇流母线 2.多角形接线 3.单元接线
无汇流母线的主接线 单元接线 发电机—双绕组变压器单元接线 发电机—三绕组变压器（或自耦变压器）单元接线 发电机—变压器扩大单元接线 发电机—变压器—线路组单元接线 桥型接线 内桥接线 外桥接线 多角型接线 三角型接线 四角型接线
六、单元接线
发电机—变压器单元 接线，是大型机组采用 的接线方式。 单元接线简单，开 关设备少，操作简便， 不设发电机电压级母线。 存在问题： (1)当主变压器或厂总变 压器发生故障时，除了 跳主变压器高压侧出口 断路器外，还需跳发电 机磁场开关。 (2)发电机定子绕组本身故障时，若变压器高压侧断路器失灵 拒跳，则只能通过失灵保护出口启动母差保护。 (3)发电机故障跳闸时，将失去厂用工作电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主接线的可靠性也必须与发电厂、变电所在系统中 的地位和作用；接入电力系统的方式以及所供负荷性 质相适应。即主接线的可靠性是相对的。
一、电气主接线设计的基本要求 作者： 版权所有
②保证运行的灵活性、方便性
运行方式多，能适应各种工作情况（故障或检修） 的转换。
5、编制工程概算
4.2 主接线的基本接线形式
○、主接线的基本形式
作者： 版权所有
❖所谓电气主接线的基本形式是指典型的、常用的连 接形式。不同的电压等级，主接线的形式会不一样。
主接线的基本形式按有无汇流母线分为两大类：
有汇流母线的基本接线形式 无汇流母线的基本接线形式
主接线的基本环节有三个： ▪电源（或进线）环节（通常指发电机或变压器） ▪母线环节 ▪出线（或馈线）环节。
可以方便的投入、切除或停运机组、变压器或开关 设备，而能满足供电要求。 不应有多余设备，布置对称，操作时步骤少，避免 误操作。
一、电气主接线设计的基本要求 作者： 版权所有
③在满足上述前提下，保证经济性 降低投资：节约设备；选用合理的设备；简化控制 和保护 节约占地面积：合理选择主变 降低运行费用：避免两级变压；减少电能损失
▪ 接线图：进出线环节如何与母线连接；开关设备
如何连接
▪ 可能存在的运行方式和运行特点 ▪ 优缺点：可靠性高或可靠性低及其具体体现 ▪ 适用场合：适用的电压等级；适用的出线回数等
一、有汇流母线的基本接线形式 作者： 版权所有
有汇流母线的接线形式可分为两大类：
(一) 单母线
1. 单母线 2. 单母线分段 3. 单母线（分段）带旁路
一、电气主接线设计的基本要求 作者： 版权所有
❖电气主接线的重要性：
电气主接线是发电厂和变电所电气部分的主体。它 表明了各种设备的数量及连接情况。 电气主接线决定了可能存在的运行方式，影响着运 行的可靠性和灵活性。 电气主接线决定了电气设备的选择，配电装置的布 置。 电气主接线决定了继电保护和控制的方式。
一、电气主接线设计的基本要求
❖电气主接线设计的基本要求：
作者： 版权所有
①根据系统和用户的要求，保证供电的可靠性 供电可靠性是电力生产和分配的首要要求。 因事故或因检修，导致的停电机会越少、停电影响 范围越小、停电时间越短、停电后恢复供电越快，供 电可靠性就越高。
一、电气主接线设计的基本要求 作者： 版权所有
电源和出线都经过一
台QF和QS接至母线上。
母线保证发电机G1、
G2并列工作，同时任
QS2
何一条引出线都可以
QF2 从母线上获得电源。
G1
G2
(一)、单母线接线形式
作者： 版权所有
1. 单母线：最原始、最简单的接线
WL1 WL2 WL3
QS5
QS4
QF3
QS3 WB
QS1
QS2
QF1
QF2
G1
G2
回路的基本组成： 每一回路均装设有断 路器QF和隔离开关QS。
1. 双母线
(二) 双母线
2. 双母线分段 3. 双母线（分段）带旁路 4. 3/2断路器接线 5. 变压器－母线组接线
(一)、单母线接线形式
作者： 版权所有
1. 单母线：最原始、最简单的接线
WL1 WL2 WL3 WL：线路（出线）
QS5
QS4
QF3
QS3 WB
QS1
QF1
QS1/QS2：电源隔离开关
第四章 电气主接线及设计
4.1 电气主接线的基本要求和设计程序 4.2 主接线的基本接线形式 4.3 主变压器的选择 4.4 限制短路电流的方法 4.5 电气主接线设计举例
4.1电气主接线的基本要求和设计 程序
一、电气主接线设计的基本要求 作者： 版权所有
❖电气主接线是指一次设备的连接电路，又叫一次电 路或主电路。它表示了电能产生、汇集、分配和传输 的关系。
QS3：母线隔离开关
QS4：线路隔离开关
QF1/QF2：电源断路器
QS2
QF3：出线断路器
QF2 WB：母线
G1
G2 QS5：接地开关
(一)、单母线接线形式
作者： 版权所有
1. 单母线：最原始、最简单的接线
WL1 WL2 WL3 单母线接线特点：
QS5
QS4
QF3
QS3 WB
QS1
QF1
只有一组母线，所有
断路器用于在正常和 故障情况下接通或断开 电路。它具有专用的灭 弧装置，所以可以开断、 闭合正常的负荷电流或 开断短路故障电流。
(一)、单母线接线形式
作者： 版权所有
1. 单母线：最原始、最简单的接线
WL1 WL2 WL3
QS5
QS4
QF3
QS3 WB
QS1
QS2
QF1
QF2
回路的基本组成： 断路器两侧均装设有 隔离开关，用于断路器 停电检修时隔离电压。 隔离开关没有专门的灭 弧装置，开合电流能力 很低。
相应的缺点是：开关设备QF、QS增多，配对装置占 地面积增大。
○、主接线的基本形式
作者： 版权所有
❖为什么要按有无汇流母线来划分？ 当进出线回数较少或相同时，可采用无母线的接线 方式，由发电机、变压器直接和出线相连，减少了开 关设备和占地面积。
○、主接线的基本形式
作者： 版权所有
❖对每一种基本接线形式，要求掌握：
○、主接线的基本形式
作者： 版权所有
❖为什么要按有无汇流母线来划分？
进出线较多时，为提高供电可靠性，必须使每一个出 线能从任一电源获得供电。因此，最好的方法就是采 用母线，即电源并不与各个出线直接相连，而是与母 线连接把电能送到母线上，各个出线也连接在母线上 来获取电能。这样以母线来汇集和分配电能，使整个 主接线环节减少，简单清晰，运行方便可靠，也有利 于安装和扩建。
❖主接线图一般画成单线图，用规定的图形和文字符 号描述实际的主电路连接情况。图上的主要元件有G、 T、QF、QS、TV、TA、母线和电抗器等设备。局部以 三相表示（如TV、TA的配置）。图中描述的设备处于 “正常状态”，即电路无电压和无外力作用下的状态。 QF、QS处于断开位置。
❖实际现场还应用“主接线模拟图”。
④应具有扩建的可能性 考虑到电力负荷的增长，考虑以后扩建的可能性
二、电气主接线的设计程序
1、对原始资料分析 工程情况 电力系统情况 负荷情况 环境情况
设备供货情况
作者： 版权所有
二、电气主接线的设计程序
2、主接线方案的拟定与选择
作者： 版权所有
3、短路电流计算和主要电器选择 4、绘制电气主接线图
