22-6复合地基沉降计算
常用的地基沉降计算方法
常用的地基沉降计算方法地基沉降计算是工程施工中非常重要的一项计算工作，它可以用于预测地基沉降的大小和速率，帮助工程师进行地基设计和施工安排。
下面将介绍几种常用的地基沉降计算方法。
1.标贯法：标贯法是用于预测地基沉降的一种常用方法。
它通过在地基中插入一根钢质钻杆并运用连续冲击力将其驱入地基，然后根据所需驱入力和驱入深度来计算地基沉降。
这种方法简单快捷，适用于较小规模的工程。
2.应变曲线法：应变曲线法也是一种常用的地基沉降计算方法。
它通过在地基中安装应变计和标尺，测量地基在不同深度下的应变变化，然后根据应变-应变曲线来计算地基沉降。
这种方法适用于较大规模的工程，但需要一定的测量设备和专业知识。
3.弹性地基沉降计算方法：弹性地基沉降计算方法是一种常用的地基沉降计算方法。
它基于地基的弹性性质，通过分析地基的应力-应变关系来计算地基沉降。
这种方法适用于弹性土层和较小的地基变形。
4.孔隙水压力法：孔隙水压力法是一种基于地下水压力变化来计算地基沉降的方法。
它通过在地基中安装压力计和水位计，测量地下水位和孔隙水压力变化，然后根据孔隙水压力-应力关系来计算地基沉降。
这种方法适用于饱和土层和较高地下水位的情况。
5.数值模拟法：数值模拟法是一种较为精确的地基沉降计算方法。
它通过将地基和加载条件建模，并应用数值计算方法求解其力学行为，然后根据计算结果来预测地基沉降。
这种方法适用于复杂的工程和土层情况，但需要一定的计算资源和专业知识。
综上所述，地基沉降计算方法多种多样，选择适合的方法需要考虑工程规模、土层情况、测量条件和计算资源等因素。
工程师在进行地基沉降计算时应根据实际情况选择合适的方法，并结合实测数据和经验判断，以得到准确可靠的地基沉降预测结果。
常用的地基沉降计算方法

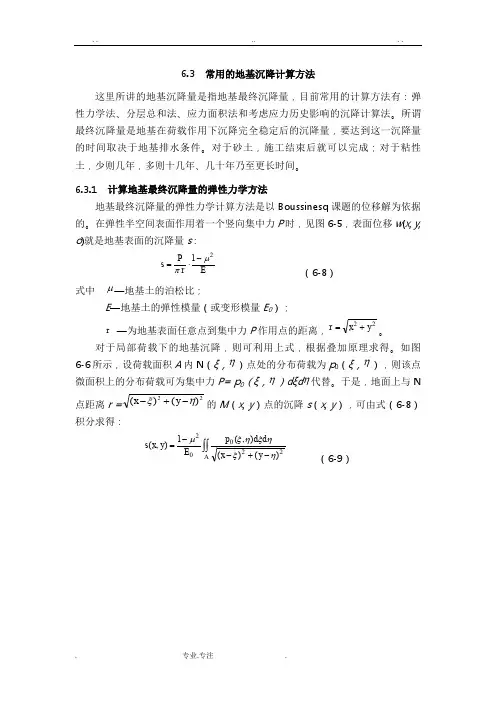

6.3 常用的地基沉降计算方法这里所讲的地基沉降量是指地基最终沉降量，目前常用的计算方法有：弹性力学法、分层总和法、应力面积法和考虑应力历史影响的沉降计算法。
所谓最终沉降量是地基在荷载作用下沉降完全稳定后的沉降量，要达到这一沉降量的时间取决于地基排水条件。
对于砂土，施工结束后就可以完成；对于粘性土，少则几年，多则十几年、几十年乃至更长时间。
6.3.1 计算地基最终沉降量的弹性力学方法地基最终沉降量的弹性力学计算方法是以Boussinesq 课题的位移解为依据的。
在弹性半空间表面作用着一个竖向集中力P 时，见图6-5，表面位移w (x, y,o )就是地基表面的沉降量s ：E r P s 21μπ-⋅= （6-8）式中 μ—地基土的泊松比；E —地基土的弹性模量（或变形模量E 0）；r —为地基表面任意点到集中力P 作用点的距离，22y x r +=。
对于局部荷载下的地基沉降，则可利用上式，根据叠加原理求得。
如图6-6所示，设荷载面积A 内N （ξ，η）点处的分布荷载为p 0（ξ，η），则该点微面积上的分布荷载可为集中力P= p 0（ξ，η）d ξd η代替。
于是，地面上与N点距离r =22)()(ηξ-+-y x 的M （x, y ）点的沉降s （x, y ），可由式（6-8）积分求得：⎰⎰-+--=Ay x d d p E y x s 22002)()(),(1),(ηξηξηξμ （6-9）从式（6-9）可以看出，如果知道了应力分布就可以求得沉降；反过来，若沉降已知又可以反算出应力分布。
对均布矩形荷载p 0（ξ，η）= p 0=常数，其角点C 的沉降按上式积分的结果为：021bp E s c ωμ-= （6-10）式中 c ω—角点沉降影响系数，由下式确定：⎪⎪⎭⎫ ⎝⎛+++++=)1ln()11ln(122m m mm m c πω （6-11）式中 m=l/b 。
利用式（6-10），以角点法易求得均布矩形荷载下地基表面任意点的沉降。
地基设计中的沉降计算
地基设计中的沉降计算摘要：在建筑物自重和荷载的作用下，土地基产生沉降变形的根本原因是土具有可变形的压缩性能，而土的压缩性大小及其特征是计算地基沉降的一个重要参数，本文就关于水工建筑物地基沉降计算的理论根据和常用方法及预防措施作一浅述。
关键词：土建工程地基沉降计算为了保证建筑物的安全和正常使用，对建在可压缩地基上的建筑物，尤其是比较重要的建筑物在地基设计时必须计算其可能产生的最大沉降量和沉降差，确保在规范所规定的允许范围内，否则就必须采取加固改善地基的工程措施或改变上部结构物和基础的设计。
1 理论根据土的压缩性是指土在压力作用下体积缩小的性能，有关研究结果表明，作为三相系的土，在工程实践中常达到的压力（约＜600ＫＰａ＝作用下，土粒本身和孔隙中的水、气压缩量极小，可忽略不计，但在外荷作用下，土体中土粒间原有的联结可能受到削弱或破坏，从而产生相对的移动，土粒重新排列，相互挤紧从而导致土体孔隙中的部分水、气将被排出，土的孔隙体积便因此缩小，导致土体体积变小，其压缩量随时间增长的过程，称为土的固结。
固结问题和固结特性是作为多相介质的土体所特有的区别其它工程材料的一个独特性质。
对一般粘性土而言，通常所说的基础沉降一般都是指固结沉降，目前在工程中广泛采用的计算方法是以无侧向变形条件下的单向压缩分层总和法，首先确立应力--应变关系，广泛采用材料力学中的广义虎克定律，即土体的应力与应变假定为线性关系，这里的压缩模量Ｅｓ或变形模量Ｅ0的地位（三维条件下还有土的侧膨胀系数即泊松比ｕ）均相当于虎克定律中的杨氏模量的地位和作用。
但是土体毕竟不是理想弹性体，从土的室内压缩试验中的土的回弹、再压曲线可知，土体的变形是由弹性变形和塑性变形两部份组成，所以回弹曲线与再压曲线能构成一个迥滞环，同时应力的状态、大小以及排水条件等的不同，均会使土的变形（沉降）发生变化，从而导致计算的变形参数产生相应的改变，且使理论计算结果与现场实测发生差异，这样，即使是最接近实际的三维变形状态并考虑土体固结过程中的侧向变形时，理论计算的沉降值也必须用沉降计算经验系数ｍｓ进行修正，这些变形计算参数可通过室内或现场试验的方法确定。
复合地基沉降量计算浅析
复合地基沉降量计算浅析作者：田晓雅来源：《环球市场》2018年第18期摘要：复合地基是指天然地基在地基处理过程中，通过在地基中设置竖向增强体或水平增强体而形成的桩土共同作用的人工地基。
复合地基的沉降影响因素包括褥垫层、桩身强度、桩距、桩长等因素，复合地基的沉降量计算较为复杂。
关键词：复合地基；沉降量；计算方法一、复合地基沉降的组成通常认为复合地基的沉降量由复合地基加固体的压缩量S1、下卧层的沉降量S2、桩端对下卧层的刺入量S3和桩顶向垫层的刺入量S4四部分组成。
因为桩端对下卧层的刺入量S3和桩顶向垫层的刺入量S4的大小都十分有限。
现有复合地基的沉降计算基本上都是把沉降量分为加固区的压缩量S1和下卧层的沉降量S2两部分考虑。
二、加固区压缩量计算方法分析加固区压缩量常用的计算方法有复合模量法、桩身压缩量法、应力修正法等[1]。
（一）复合模量法将复合地基加固区中桩体和土体两部分视为整体，采用复合压缩模量Ecs来评价复合土体的压缩性，并采用分层总和法计算加固区土层压缩量。
目前常用的复合压缩模量的计算有面积加权平均法、弹性力学法、现场试验和室内试验方法。
其中压缩试验得到的复合土体复合模量最大，弹性理论公式计算得到的次之，面积加权得到的最小。
面积加权平均法公式计算简单，且计算结果偏于安全，所以目前工程上常用此法计算复合模量。
E_=mEP+（I-m）E}（2-1）式中：m——复合地基置换率；Ep——桩体压缩模量；Es——桩间土压缩模量。
加固区土层压缩模量S1：式中：ΔPi——第i层复合土层附加应力增量；Hi——第i层复合土层的厚度。
（二）桩身压缩量法在荷载作用下，假定桩体不表达式为会产生桩底端刺入下卧层的沉降变形，通过模量比求出桩承担的荷载，再假定桩侧摩阻力的分布形式，则可通过材料力学中求压杆变形的积分方法求出桩体的压缩量Si.假定桩侧摩阻力为均匀分布时，桩体的压缩量的计算式如下：式中：μP ——应力集中系数；p——复合地基平均应力；p1——桩端应力；EP——桩身材料变形模量（三）应力修正法法根据桩土模量比求出桩土各自分担的荷载，忽略增强体（即水泥土桩）的存在，用弹性理论求土中应力，用分层总和法求出加固土体的压缩量，具体计算如下：SlhASIs（2-4）式中：μs——应力修正系数S1S——未加固地基相应水泥土桩长厚度内得压缩量；比较这几种计算方法，应力修正法中应力修正系数比较难合理确定，此法忽略桩体的存在，不甚合理；桩身压缩量法是基于材料力学压缩杆件变形的方法计算桩体的压缩量，忽略了桩间土对桩体压缩变形的制约作用，计算时对桩端荷载的大小很难确定；复合模量法将复合土体视为变形等效的复合均质土层，由此导出该复合土层应具有的复合压缩模量，无法客观地反映桩土之间荷载相互协调的过程，但理论较充分，不定因素少，简便可行。
地基沉降量计算

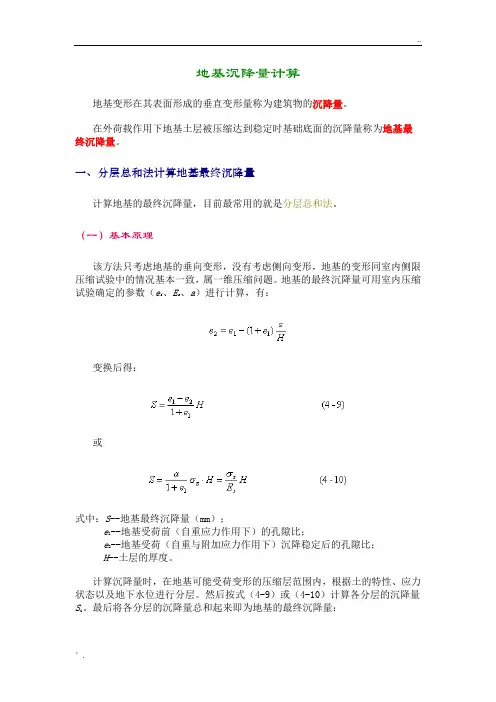

地基沉降量计算地基变形在其表面形成的垂直变形量称为建筑物的沉降量。
在外荷载作用下地基土层被压缩达到稳定时基础底面的沉降量称为地基最终沉降量。
一、分层总和法计算地基最终沉降量计算地基的最终沉降量，目前最常用的就是分层总和法。
（一）基本原理该方法只考虑地基的垂向变形，没有考虑侧向变形，地基的变形同室内侧限压缩试验中的情况基本一致，属一维压缩问题。
地基的最终沉降量可用室内压缩试验确定的参数（e i、E s、a）进行计算，有：变换后得：或式中：S--地基最终沉降量（mm）；e--地基受荷前（自重应力作用下）的孔隙比；1e--地基受荷（自重与附加应力作用下）沉降稳定后的孔隙比；2H--土层的厚度。
计算沉降量时，在地基可能受荷变形的压缩层范围内，根据土的特性、应力状态以及地下水位进行分层。
然后按式（4-9）或（4-10）计算各分层的沉降量S。
最后将各分层的沉降量总和起来即为地基的最终沉降量：i（二）计算步骤1）划分土层如图4-7所示，各天然土层界面和地下水位必须作为分层界面；各分层厚度必须满足H i≤0.4B（B为基底宽度）。
2）计算基底附加压力p03）计算各分层界面的自重应力σsz和附加应力σz；并绘制应力分布曲线。
4）确定压缩层厚度满足σz=0.2σsz的深度点可作为压缩层的下限；对于软土则应满足σz=0.1σsz；对一般建筑物可按下式计算z n=B(2.5-0.4ln B)。
5）计算各分层加载前后的平均垂直应力p=σsz； p2=σsz+σz16）按各分层的p1和p2在e-p曲线上查取相应的孔隙比或确定a、E s等其它压缩性指标7）根据不同的压缩性指标，选用公式（4-9）、（4-10）计算各分层的沉降量Si8）按公式（4-11）计算总沉降量S。
分层总和法的具体计算过程可参例题4-1。
例题4－1已知柱下单独方形基础，基础底面尺寸为2.5×2.5m，埋深2m，作用于基础上（设计地面标高处）的轴向荷载N=1250kN，有关地基勘察资料与基础剖面详见下图。
常用的地基沉降计算方法汇总
6.3 常用的地基沉降计算方法这里所讲的地基沉降量是指地基最终沉降量，目前常用的计算方法有：弹性力学法、分层总和法、应力面积法和考虑应力历史影响的沉降计算法。
所谓最终沉降量是地基在荷载作用下沉降完全稳定后的沉降量，要达到这一沉降量的时间取决于地基排水条件。
对于砂土，施工结束后就可以完成；对于粘性土，少则几年，多则十几年、几十年乃至更长时间。
6.3.1 计算地基最终沉降量的弹性力学方法地基最终沉降量的弹性力学计算方法是以Boussinesq 课题的位移解为依据的。
在弹性半空间表面作用着一个竖向集中力P 时，见图6-5，表面位移w (x, y,o )就是地基表面的沉降量s ：E r P s 21μπ-⋅= （6-8）式中 μ—地基土的泊松比；E —地基土的弹性模量（或变形模量E 0）；r —为地基表面任意点到集中力P 作用点的距离，22y x r +=。
对于局部荷载下的地基沉降，则可利用上式，根据叠加原理求得。
如图6-6所示，设荷载面积A 内N （ξ，η）点处的分布荷载为p 0（ξ，η），则该点微面积上的分布荷载可为集中力P= p 0（ξ，η）d ξd η代替。
于是，地面上与N 点距离r =22)()(ηξ-+-y x 的M （x, y ）点的沉降s （x, y ），可由式（6-8）积分求得：⎰⎰-+--=Ay x d d p E y x s 22002)()(),(1),(ηξηξηξμ （6-9）图6-5 集中力作用下地基表面的沉降曲线 图6-6 局部荷载下的地面沉降（a ）任意荷载面；（b ）矩形荷载面从式（6-9）可以看出，如果知道了应力分布就可以求得沉降；反过来，若沉降已知又可以反算出应力分布。
对均布矩形荷载p 0（ξ，η）= p 0=常数，其角点C 的沉降按上式积分的结果为：021bp E s c ωμ-= （6-10）式中 c ω—角点沉降影响系数，由下式确定：⎪⎪⎭⎫ ⎝⎛+++++=)1ln()11ln(122m m mm m c πω （6-11）式中 m=l/b 。
常用的地基沉降计算方法汇总
6.3 常用的地基沉降计算方法这里所讲的地基沉降量是指地基最终沉降量，目前常用的计算方法有：弹性力学法、分层总和法、应力面积法和考虑应力历史影响的沉降计算法。
所谓最终沉降量是地基在荷载作用下沉降完全稳定后的沉降量，要达到这一沉降量的时间取决于地基排水条件。
对于砂土，施工结束后就可以完成；对于粘性土，少则几年，多则十几年、几十年乃至更长时间。
6.3.1 计算地基最终沉降量的弹性力学方法地基最终沉降量的弹性力学计算方法是以Boussinesq 课题的位移解为依据的。
在弹性半空间表面作用着一个竖向集中力P 时，见图6-5，表面位移w (x, y,o )就是地基表面的沉降量s ：E r P s 21μπ-⋅= （6-8）式中 μ—地基土的泊松比；E —地基土的弹性模量（或变形模量E 0）；r —为地基表面任意点到集中力P 作用点的距离，22y x r +=。
对于局部荷载下的地基沉降，则可利用上式，根据叠加原理求得。
如图6-6所示，设荷载面积A 内N （ξ，η）点处的分布荷载为p 0（ξ，η），则该点微面积上的分布荷载可为集中力P= p 0（ξ，η）d ξd η代替。
于是，地面上与N 点距离r =22)()(ηξ-+-y x 的M （x, y ）点的沉降s （x, y ），可由式（6-8）积分求得：⎰⎰-+--=Ay x d d p E y x s 22002)()(),(1),(ηξηξηξμ （6-9）从式（6-9）可以看出，如果知道了应力分布就可以求得沉降；反过来，若沉降已知又可以反算出应力分布。
对均布矩形荷载p 0（ξ，η）= p 0=常数，其角点C 的沉降按上式积分的结果为：021bp E s c ωμ-= （6-10）式中 c ω—角点沉降影响系数，由下式确定：⎪⎪⎭⎫ ⎝⎛+++++=)1ln()11ln(122m m mm m c πω （6-11）式中 m=l/b 。
利用式（6-10），以角点法易求得均布矩形荷载下地基表面任意点的沉降。
地基沉降的计算方法
地基沉降的计算方法地基在荷载作用下，沉降将随时间发展，其发展规律可以通过土体固结原理进行数值分析来估算。
但是由于固结理论的假定条件和确定计算指标的试验技术上的问题，使得实测地基沉降过程数据在某种意义上较理论计算更为重要。
通过大量的沉降观测资料的积累，可以找出地基沉降过程的具有一定实际应用价值的变形规律，还可以根据路基施工时的实测沉降资料和已取得的经验进行估算，是工程中最为常用的方法。
根据经验沉降预测一般要经过3～6个月恒载（或预压）的观测才能建立。
曲线回归法法是变形预测最常用的方法，德国无碴轨道的经验，认为当曲线回归的相关系数不低于0.92时，所确定的沉降变形趋势是可靠的；当预测的6个月以后的沉降与实际沉降的偏差小于8mm 时，说明预测是稳定的，但要达到准确的预测还要求最终建立沉降预测的时间t 应满足下列条件s(t)/s(t=∞)≥75%式中：s(t)： t 时间的沉降观测值； s(t=∞)： 预测的总沉降。
通常利用沉降资料进行预测路堤沉降随时间发展的常用方法有以下几种： 1 双曲线法 双曲线方程为：bt a tS S t ++=0 （3.3.2-1）bS S f 10+= （3.3.2-2）式中：t S ——时间t 时的沉降量；f S ——最终沉降量(t ＝∞)；S 0——初期沉降量(t ＝0)；a、b——将荷载不再变化后的3组早期实测数据代入上式组成方程组求得的系数。
沉降计算的具体顺序：（1）确定起点时间(t＝0)，可取填方施工结束日为t＝0；（2）就各实测计算t／（S t-S0），见图3.3.2-1；（3）绘制t与t/(S t-S0)的关系图，并确定系数a，b见图3.3.2-2；（4）计算S t；（5）由双曲线关系推算出沉降S～时间t曲线。
图3.3.2-1用实测值推算最终沉降的方法图3.3.2-2求a，b方法双曲线法是假定下沉平均速率以双曲线形式减少的经验推导法，要求恒载开始实测沉降时间至少半年以上。
地基沉降量计算
地基沉降量计算地基变形在其概况形成的垂直变形量称为建筑物的沉降量。
在外荷载作用下地基土层被压缩达到稳定时基础底面的沉降量称为地基最终沉降量。
一、分层总和法计算地基最终沉降量计算地基的最终沉降量，目前最经常使用的就是分层总和法。
（一）基来源根基理该方法只考虑地基的垂向变形，没有考虑侧向变形，地基的变形同室内侧限压缩试验中的情况基本一致，属一维压缩问题。
地基的最终沉降量可用室内压缩试验确定的参数（ei、Es、a）进行计算，有：变换后得：或式中：S地基最终沉降量（mm）；e1地基受荷前（自重应力作用下）的孔隙比；e2地基受荷（自重与附加应力作用下）沉降稳定后的孔隙比；H土层的厚度。
计算沉降量时，在地基可能受荷变形的压缩层范围内，根据土的特性、应力状态以及地下水位进行分层。
然后按式（49）或（410）计算各分层的沉降量Si。
最后将各分层的沉降量总和起来即为地基的最终沉降量：（二）计算步调1）划分土层如图47所示，各天然土层界面和地下水位必须作为分层界面；各分层厚度必须满足Hi≤0.4B（B为基底宽度）。
2）计算基底附加压力p03）计算各分层界面的自重应力σsz和附加应力σz；并绘制应力分布曲线。
4）确定压缩层厚度满足σz=0.2σsz的深度点可作为压缩层的下限；对于软土则应满足σz=0.1σsz；对一般建筑物可按下式计算zn=B(2.50.4lnB)。
5）计算各分层加载前后的平均垂直应力p1=σsz；p2=σsz+σz6）按各分层的p1和p2在ep曲线上查取相应的孔隙比或确定a、Es等其它压缩性指标7）根据分歧的压缩性指标，选用公式（49）、（410）计算各分层的沉降量Si8）按公式（411）计算总沉降量S。
分层总和法的具体计算过程可参例题41。
例题4－1已知柱下单独方形基础，基础底面尺寸为2.5×2.5m，埋深2m，作用于基础上（设计地面标高处）的轴向荷载N=1250kN，有关地基勘察资料与基础剖面详见下图。
地基沉降实用计算方法
第三节 地基沉降实用计算方法一、弹性理论法计算沉降（一） 基本假设弹性理论法计算地基沉降是基于布辛奈斯克课题的位移解，因此该法假定地基是均质的、各向同性的、线弹性的半无限体，此外还假定基础整个底面和地基一直保持接触。
布辛奈斯克是研究荷载作用于地表的情形，因此可以近似用来研究荷载作用面埋置深度较浅的情况。
当荷载作用位置埋置深度较大时，则应采用明德林课题的位移解进行弹性理论法沉降计算。
（二） 计算公式建筑物的沉降量，是指地基土压缩变形达固结稳定的最大沉降量，或称地基沉降量。
地基最终沉降量：是指地基土在建筑物荷载作用下，变形完全稳定时基底处的最大竖向位移。
基础沉降按其原因和次序分为：瞬时沉降d S ；主固结沉降c S 和次固结沉降s S 三部分组成。
瞬时沉降：是指加荷后立即发生的沉降，对饱和土地基，土中水尚未排出的条件下，沉降主要由土体测向变形引起；这时土体不发生体积变化。
（初始沉降，不排水沉降）固结沉降：是指超静孔隙水压力逐渐消散，使土体积压缩而引起的渗透固结沉降，也称主固结沉降，它随时间而逐渐增长。
（主固结沉降）次固结沉降：是指超静孔隙水压力基本消散后，主要由土粒表面结合水膜发生蠕变等引起的，它将随时间极其缓慢地沉降。
（徐变沉降）因此：建筑物基础的总沉降量应为上述三部分之和，即计算地基最终沉降量的目的：（1）在于确定建筑物最大沉降量；（2）沉降差；（3）倾斜以及局部倾斜；（4）判断是否超过容许值，以便为建筑物设计值采取相应的措施提供依据，保证建筑物的安全。
1、 点荷载作用下地表沉降2、 绝对柔性基础沉降3、 绝对刚性基础沉降（1） 中心荷载作用下，地基各点的沉降相等。
圆形基础：0)1(2dp s c E c ων-=矩形基础：0)1(2bp s r E c ων-=（2） 偏心荷载作用下，基础要产生沉降和倾斜。
二、分层总和法计算最终沉降分层总和法都是以无側向变形条件下的压缩量公式为基础，它们的基本假设是：1．土的压缩完全是由于孔隙体积减少导致骨架变形的结果，而土粒本身的压缩可不计；2．土体仅产生竖向压缩，而无测向变形；3．在土层高度范围内，压力是均匀分布的。
地基沉降的计算方法
地基沉降的计算方法地基在荷载作用下，沉降将随时间发展，其发展规律可以通过土体固结原理进行数值分析来估算。
但是由于固结理论的假定条件和确定计算指标的试验技术上的问题，使得实测地基沉降过程数据在某种意义上较理论计算更为重要。
通过大量的沉降观测资料的积累，可以找出地基沉降过程的具有一定实际应用价值的变形规律，还可以根据路基施工时的实测沉降资料和已取得的经验进行估算，是工程中最为常用的方法。
根据经验沉降预测一般要经过3～6个月恒载（或预压）的观测才能建立。
曲线回归法法是变形预测最常用的方法，德国无碴轨道的经验，认为当曲线回归的相关系数不低于0.92时，所确定的沉降变形趋势是可靠的；当预测的6个月以后的沉降与实际沉降的偏差小于8mm 时，说明预测是稳定的，但要达到准确的预测还要求最终建立沉降预测的时间t 应满足下列条件s(t)/s(t=∞)≥75%式中：s(t)： t 时间的沉降观测值； s(t=∞)： 预测的总沉降。
通常利用沉降资料进行预测路堤沉降随时间发展的常用方法有以下几种： 1 双曲线法 双曲线方程为：bt a tS S t ++=0 （3.3.2-1）bS S f 10+= （3.3.2-2）式中：t S ——时间t 时的沉降量；f S ——最终沉降量(t ＝∞)；S 0——初期沉降量(t ＝0)；a、b——将荷载不再变化后的3组早期实测数据代入上式组成方程组求得的系数。
沉降计算的具体顺序：（1）确定起点时间(t＝0)，可取填方施工结束日为t＝0；（2）就各实测计算t／（S t-S0），见图3.3.2-1；（3）绘制t与t/(S t-S0)的关系图，并确定系数a，b见图3.3.2-2；（4）计算S t；（5）由双曲线关系推算出沉降S～时间t曲线。
图3.3.2-1用实测值推算最终沉降的方法图3.3.2-2求a，b方法双曲线法是假定下沉平均速率以双曲线形式减少的经验推导法，要求恒载开始实测沉降时间至少半年以上。
常见的地基沉降计算方法汇总
常见的地基沉降计算方法汇总地基沉降是指地基在施工或使用过程中，由于荷载作用或其他原因，导致地基下沉的现象。
地基沉降计算是工程设计中重要的一部分，可以用于评估地基的稳定性和可靠性。
下面将介绍几种常见的地基沉降计算方法。
1.弹性地基沉降计算方法弹性地基沉降计算方法是最简单的地基沉降计算方法之一、它假设地基是一个弹性体，可以根据荷载和地基参数来计算地基沉降。
这种方法适用于比较小的荷载和地基变形。
根据弹性理论和土壤力学原理，可以采用弹性地基沉降计算公式来计算地基沉降。
2.孔隙水压剩余沉降计算方法孔隙水压剩余沉降计算方法是一种基于孔隙水压的地基沉降计算方法。
当地下水位高于地面时，土壤中存在孔隙水。
施加荷载后，孔隙水受到压缩，导致地基沉降。
该方法通过测量孔隙水压变化来评估地基沉降。
3.应力路径法应力路径法是一种基于土的物理力学特性和变形性能的地基沉降计算方法。
它考虑了土壤的应力传递路径对地基沉降的影响。
该方法适用于较复杂的地基和荷载情况，可以考虑土层之间的相互作用。
4.扣除法扣除法是一种比较实用的地基沉降计算方法。
它将地基沉降分为弹性部分和不可恢复部分，通过扣除弹性部分来计算不可恢复的地基沉降。
这种方法可以用于估计大型土木工程的地基沉降。
5.数值模拟方法数值模拟方法是一种基于计算机模拟的地基沉降计算方法。
它利用有限元分析等数值模拟技术，通过建立土体模型和施加荷载来计算地基沉降。
数值模拟方法可以考虑更复杂的地基结构和荷载情况，并提供更准确的地基沉降计算结果。
综上所述，地基沉降计算方法有弹性地基沉降计算方法、孔隙水压剩余沉降计算方法、应力路径法、扣除法和数值模拟方法等。
根据具体的工程要求和条件选择适合的地基沉降计算方法，可以评估地基的稳定性和可靠性，为工程设计提供指导。
常用的地基沉降计算方法汇总
6.3 常用的地基沉降计算方法这里所讲的地基沉降量是指地基最终沉降量.目前常用的计算方法有：弹性力学法、分层总和法、应力面积法和考虑应力历史影响的沉降计算法。
所谓最终沉降量是地基在荷载作用下沉降完全稳定后的沉降量.要达到这一沉降量的时间取决于地基排水条件。
对于砂土.施工结束后就可以完成；对于粘性土.少则几年.多则十几年、几十年乃至更长时间。
6.3.1 计算地基最终沉降量的弹性力学方法地基最终沉降量的弹性力学计算方法是以Boussinesq 课题的位移解为依据的。
在弹性半空间表面作用着一个竖向集中力P 时.见图6-5.表面位移w (x, y, o )就是地基表面的沉降量s ：E r P s 21μπ-⋅= （6-8）式中 μ—地基土的泊松比；E —地基土的弹性模量（或变形模量E 0）；r —为地基表面任意点到集中力P 作用点的距离.22y x r +=。
对于局部荷载下的地基沉降.则可利用上式.根据叠加原理求得。
如图6-6所示.设荷载面积A 内N （ξ.η）点处的分布荷载为p 0（ξ.η）.则该点微面积上的分布荷载可为集中力P= p 0（ξ.η）d ξd η代替。
于是.地面上与N 点距离r=22)()(ηξ-+-y x 的M （x, y ）点的沉降s （x, y ）.可由式（6-8）积分求得：⎰⎰-+--=Ay x d d p E y x s 22002)()(),(1),(ηξηξηξμ （6-9）从式（6-9）可以看出.如果知道了应力分布就可以求得沉降；反过来.若沉降已知又可以反算出应力分布。
对均布矩形荷载p 0（ξ.η）= p 0=常数.其角点C 的沉降按上式积分的结果为：图6-5 集中力作用下地基表面的沉降曲线 图6-6 局部荷载下的地面沉降（a ）任意荷载面；（b ）矩形荷载面021bp E s c ωμ-= （6-10）式中 c ω—角点沉降影响系数.由下式确定：⎪⎪⎭⎫ ⎝⎛+++++=)1ln()11ln(122m m mm m c πω （6-11）式中 m=l/b 。
地基沉降实用计算方法
第三节 地基沉降实用计算方法一、弹性理论法计算沉降（一） 基本假设弹性理论法计算地基沉降是基于布辛奈斯克课题的位移解，因此该法假定地基是均质的、各向同性的、线弹性的半无限体，此外还假定基础整个底面和地基一直保持接触。
布辛奈斯克是研究荷载作用于地表的情形，因此可以近似用来研究荷载作用面埋置深度较浅的情况。
当荷载作用位置埋置深度较大时，则应采用明德林课题的位移解进行弹性理论法沉降计算。
（二） 计算公式建筑物的沉降量，是指地基土压缩变形达固结稳定的最大沉降量，或称地基沉降量。
地基最终沉降量：是指地基土在建筑物荷载作用下，变形完全稳定时基底处的最大竖向位移。
基础沉降按其原因和次序分为：瞬时沉降d S ；主固结沉降c S 和次固结沉降s S 三部分组成。
瞬时沉降：是指加荷后立即发生的沉降，对饱和土地基，土中水尚未排出的条件下，沉降主要由土体测向变形引起；这时土体不发生体积变化。
（初始沉降，不排水沉降）固结沉降：是指超静孔隙水压力逐渐消散，使土体积压缩而引起的渗透固结沉降，也称主固结沉降，它随时间而逐渐增长。
（主固结沉降）次固结沉降：是指超静孔隙水压力基本消散后，主要由土粒表面结合水膜发生蠕变等引起的，它将随时间极其缓慢地沉降。
（徐变沉降）因此：建筑物基础的总沉降量应为上述三部分之和，即s c s s s s s ++=计算地基最终沉降量的目的：（1）在于确定建筑物最大沉降量；（2）沉降差；（3）倾斜以及局部倾斜；（4）判断是否超过容许值，以便为建筑物设计值采取相应的措施提供依据，保证建筑物的安全。
1、 点荷载作用下地表沉降ErQ y x E Q s πνπν)1()1(2222-+-==2、 绝对柔性基础沉降⎰⎰----=Ay x d d p Ey x s 2202)()(),(1),(ηξηξηξπν0)1(2bp s c Ec ων-=3、 绝对刚性基础沉降（1） 中心荷载作用下，地基各点的沉降相等。
复合地基作用机理及沉降计算[详细]
![复合地基作用机理及沉降计算[详细]](https://img.taocdn.com/s3/m/56ec4893a5e9856a57126082.png)
桩间土承载力折减系数
石灰桩 振冲桩 夯实水泥土桩 水泥土搅拌桩
高压喷射注浆法
CFG桩
1.05～ 1.2
1
0.9～1
0.1～0.4（桩端土 好）
0.5～0.9（桩端土 差）
0.5～0.9（摩擦桩） 0.0～0.5（端承桩）
0.75～ 0.95
（1）桩体承载力特征值的确定
a．对粘结材料桩复合地基，桩体承载力特征值可采用类
λ1 —— 复合地基破坏时，桩体发挥其极限强度的比例。若桩体先达到极限 强度继而引起复合地基破坏，则为1.0，若桩间土比桩体先达到极
限强度，则小于1.0；
λ2 —— 复合地基破坏时，桩间土发挥其极限强度的比例。一般情况下，复 合地基中往往桩体先达到极限强度，其值通常在0.4～1.0之间；
m —— 复合地基面积置换率。
柔性基础下复合地基
无垫层 有垫层（刚性）
刚性基础与柔性基础下复合地基承载性状不同：柔性基 础下复合地基的桩土荷载分担比要比刚性基础下的复合地基 小，而其沉降要比刚性基础大。
二、复合地基特点及形成条件
1.复合地基特点
（1）加固区是由基体和增强体两部分组成，是非均 质、各向异性的。
——区别于均质地基。 （2）在荷载作用下，基体和增强体共同直接承担荷 载的作用。
（6）时间：n随时间的延续逐渐增大，这是由于桩间土 的固结和蠕变使荷载向桩体集中。
（三）桩土荷载分担比 桩土荷载分担比：桩、土分担荷载的比例。
p Pp P
s Ps P
式中
Pp —— 桩承担的荷载； Ps —— 桩间土承担的荷载； P —— 总荷载。
桩土荷载分担比和桩土应力比的关系： （1）已知桩土荷载分担比
p
22-6复合地基沉降计算
13/41
3. 复合地基沉降计算计算方法：
12
s s s =+i p ∆—第i 层复合土层上附加应力增量s 2—加固区下卧层土体压缩量s —复合地基总沉降量s 1—加固区压缩量
加固区压缩量s 1计算
（1）复合模量法：1ps i i i
p s H E ∆=∑采用分层总和法与复合压缩
模量计算ps i E —第i 层复合土层的复合压缩模量
—第i 层复合土层的厚度H i ps i E 通常采用面积加权平均法计算，即ps p s
(1)E mE m E =+-
14/41
i p ∆—未加固地基在荷载p 作用下第i 层土上附加应力增量
s 0s i p ∆—复合地基在荷载p 作用下第i 层土上附加应力增量
—未加固地基在荷载p 作用下的压缩量s μ—
修正系数（3）桩身压缩量法：
1p =s s 按桩体压缩量计算—桩端压应力p μ—应力集中系数b0p p ()
2p p p s H
E μ+=—桩身压缩量
p s —桩身材料变形模量p E H p 1(1)n m n μ=+-b0p 11(1)
s m n μ=+-
15/41下卧层土体压缩量s 2计算
计算原理：先计算加固区底面（下卧层顶面）压力（应力扩散
法或等效实体法），
再采用分层总和法计算压缩量（a ）应力扩散法（b ）等效实体法。
复合地基沉降计算方法的分析与说明
复合地基沉降计算方法的分析与说明摘要：复合地基的设计主要关心的是承载力和沉降问题，实际工程中，存在很多承载力满足，而由于沉降过大而造成地基无法正常工作的案例，大量研究表明，复合地基很大一部分都是有沉降进行控制的。
所以对沉降的计算成了复合地基设计的关键。
复合地基沉降计算方法多种多样，既有理论分析方法也有试验方法和数值计算方法，设计中如何甄别采用哪种计算方法，既需要工程人员具有扎实的基本功，也需要具有丰富的工程经验。
关键词：复合地基；沉降；计算方法0 引言近些年随着经济建设快速发展，建筑行业得到前所未有的发展，建筑高度和建筑设计及施工难度不断地被刷新。
建筑物难度的增加，对地基基础问题也带来的极大的挑战，同时也促使地基基础设计的快速发展。
以前很多建筑由于建设楼层不高，功能简单，通常荷载不大，故通常将建筑物直接建在天然地基上，并且事实证明，这些建筑物至今仍很好的工作着。
但是随着建筑高度越来越高，建筑形式越来越复杂，天然地基无法承受上部结构荷载，就要采用其他的地基基础形式，目前采用较为普遍的形式为桩基础和复合地基。
桩基础是将上部荷载通过桩体传递给深部土层的基础形式，复合地基则是采用桩和土共同承载的形式，由于复合地基相对于桩基础具有费用低，施工速度快等优点，在建筑工程中得到越来越多的应用。
复合地基的设计主要关心的是承载力和沉降问题，实际工程中，存在很多承载力满足，而由于沉降过大而造成地基无法正常工作的案例，大量研究表明，复合地基很大一部分都是有沉降进行控制的。
所以对沉降的计算成了复合地基设计的关键，本文就目前存在的沉降计算方法进行讨论。
1 复合地基沉降计算方法关于复合地基沉降计算方法目前现有文献提供的方法非常的多，大致可归纳为以下几种（1）分为加固区与非加固区的方法这种方法也是JGJ79—2012《建筑地基处理设计规范》所给出的方法，该方法主要思路是将地层分为桩长范围的加固区和下卧层的非加固区，对于加固区，先计算桩和土的复合模量，然后分层法计算加固区沉降，对于下卧层的非加固区，直接用分层法计算沉降，其实这种方法，就是将复合地基通过复合模量等效为均质地基，通过分层法进行计算沉降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13/41
3. 复合地基沉降计算计算方法：
12
s s s =+i p ∆—第i 层复合土层上附加应力增量s 2—加固区下卧层土体压缩量s —复合地基总沉降量s 1—加固区压缩量
加固区压缩量s 1计算
（1）复合模量法：1ps i i i
p s H E ∆=∑采用分层总和法与复合压缩
模量计算ps i E —第i 层复合土层的复合压缩模量
—第i 层复合土层的厚度H i ps i E 通常采用面积加权平均法计算，即ps p s
(1)E mE m E =+-
14/41
i p ∆—未加固地基在荷载p 作用下第i 层土上附加应力增量
s 0s i p ∆—复合地基在荷载p 作用下第i 层土上附加应力增量
—未加固地基在荷载p 作用下的压缩量s μ—
修正系数（3）桩身压缩量法：
1p =s s 按桩体压缩量计算—桩端压应力p μ—应力集中系数b0p p ()
2p p p s H
E μ+=—桩身压缩量
p s —桩身材料变形模量p E H p 1(1)n m n μ=+-b0p 11(1)
s m n μ=+-
15/41下卧层土体压缩量s 2计算
计算原理：先计算加固区底面（下卧层顶面）压力（应力扩散
法或等效实体法），
再采用分层总和法计算压缩量（a ）应力扩散法（b ）等效实体法。
