光纤网络及综合布线系统设备材料讲解(图文)
网络综合布线系统PPT课件
综合布线的起源与使命
综合布线的发展与建筑物自动化系统密 切相关。传统布线如电话、计算机局域 网都是各自独立的。各系统分别由不同 的厂商设计和安装，传统布线采用不同 的线缆和不同的终端插座。而且，连接 这些不同布线的插头、插座及配线架均 无法互相兼容。天长日久，导致了建筑 物内一堆堆杂乱的线缆，造成很大的隐 患。维护不便，改造也十分困难。
第二个阶段是1997年——2000年不但是朗讯公司推行 UTP非屏蔽双绞线及光缆的综合布线产品，而且 STP/SFTP等产品进入中国市场，而且欧洲，IBM、阿尔 卡特、德特威勒、科龙纷纷进入中国市场，出现了非 屏蔽铜缆产品与屏蔽铜缆产品之争，这些供应商为了 满足北美及亚太市场需要，以及欧洲市场需要，主要 由UTP、FTP铜缆双绞线及光缆构成综合布线系统。这 时朗讯公司产品已占市场份额的40%~50%，其余为安普、 阿尔卡特等厂商瓜分。而产品则大部分为国外产品。 标准规范则以CECS72:97《建筑与建筑群综合布线系统 工程设计规范修订本》为代表。
开放性：采用开放式体系结构，符合多种国际 上现行的标准，因此它几乎对所有著名厂商的 产品都是开放的，如计算机设备、交换机设备 等；并对所有通信协议也是支持的
灵活性：传统的布线方式是封闭的，其体系结构是固 定的，若要迁移设备或增加设备是相当困难而麻烦的， 甚至是不可能。综合布线采用标准的传输线缆和相关 连接硬件，模块化设计。因此所有通道是通用的。每 条通道可支持终端、以太网工作站及令牌环网工作站。 所有设备的开通及更改均不需要改变布线，只需增减 相应的应用设备以及在配线架上进行必要的跳线管理 即可。另外，组网也可灵活多样，甚至在同一房间可 有多用户终端、以太网工作站、令牌环网工作站并存， 为用户组织信息流提供了必要条件。
综合布线系统、设备资料介绍
光纤面板
编辑pp桌t 上型双孔防尘面板
18
信息模块
超五类直插模块
超五类屏蔽模块
超五类屏蔽模块
电话模块
免工具型信息模块
编辑ppt
超五类屏蔽模块
19
配线架
24口超五类配线架
48口超五类配线架
2U理线架
50对超五类110跳线架带腿 50对超五类编11辑0p跳pt线架无腿
墙上型理线架无腿 20
编辑ppt
南京普天 37.82 Belden CDT 36.17
康宁 34.87 泰科安普 33.08 美国GCI 31.54
西蒙 32.66 德特威勒 32.12
泛达 31.95 立维腾 28.19 ADC（科龙） 25.97 罗森伯格 24.74
服务 平面媒体 网络媒体 网上论坛 网络搜索 市场
10 10 17.5 10 1.7 －
综合布线系统标准的种类 ANSI／EIA／TIA-568（商业建筑通信布线标准） ISO/IEC11801（普通住宅通用布线国标标准） EN50173(通用布线系统信息技术欧洲标准） GBT/T50311-2000(建筑与建筑群综合布线工程系统设计 规范) GBT/T50312-2000（建筑与建筑群综合布线工程系统验收 规范）
21
编辑ppt
22
网线工具
单对110型打线工具 RJ45+RJ11双用压接工具
剥线工具
RJ45+RJ11双用压接工具
编辑ppt
23
编辑ppt
24
网络机柜
编辑ppt
25
编辑ppt
26
全钢防静电地板
编辑ppt
27
布线厂家推荐
综合布线品牌 总分 康普 56.2 Molex 43.21 施耐德 40.74 TCL 37.86
综合布线材料 教学PPT课件
传输介质
电缆 光缆
插座 配线架 适配器
1
传输介质
非屏蔽型
传输介质
水平区用线 屏蔽型
同轴电缆型 室内光纤型
非阻燃型 阻燃型
双绞线（8芯 3、5类） 双介质（8芯 3、5类 ）
线缆 （2芯光纤）
双绞线（8芯 3、5类）
双介质（8芯 3、5类 ） 线缆 （2芯光纤）
阻燃型
双绞线（4芯、8芯 5类）
B
Cat 2
1M
统
一
C
Cat 3
16M
标 准
规
Cat 4
20M
定
D
Cat 5
100M
没
Cat 5 +
150M
有 统
一
E
Cat 6
200M
标
准
F
Cat 7
600M
规 定
9
数据应用系统的传输速率
规程
最高传输速率(bps)
StarLan
1M
Token Ring
4/16M
ArcNet
2M
EtherNet 10Base-X
10M
EtherNet 100Base-T
100M
ATM
155M/622M
EtherNet 1000Base-T
1G
EtherNet 1000Base-TX
1G (双向)
10G EtherNet
10G 10
电缆色标
电缆标记色标
对序 1~5 6~10
11~15 16~20 21~25
底色 白色 (White) 红色 (Red) 黑色 (Black) 黄色 (Yellow) 紫色 (Violet)
《综合布线系统结构》课件
综合布线系统的设计和安装注意事项
1
需求分析
了解用户需求和技术要求，制定合适
布线规划
2
的布线方案。
确定布线路径、长度和连接点，考虑
未来扩展的需求。
3
设备选择
选择高质量的设备和材料，确保稳定
安装调试
4
的信号传输和可靠的性能。
按照设计规范进行布线和连接，测试 和调试系统以确保正常运行。
综合布线系统的维护和管理
《综合布线系统结构》 PPT课件
本课程将介绍综合布线系统的结构和应用。了解综合布线系统的组成部分、 功能和优势，以及设计、安装和维护注意事项。
综合布线系统的定义
综合布线系统是指用于支持数据、语音和视频信号传输的物理基础设施。它 提供了灵活、可靠和高性能的通信网络。
为什么使用综合布线系统
综合布线系统可以提供统一的通信基础设施，简化网络管理和维护，并支持 未来技术的快速部署和升级。
综合布线系统的组成部分
水平布线
连接工作区和设备间的传输介质，通常使用 双绞线、光纤或无线技术。
连接硬件
包括墙壁插座、面板、交换机、路由器和其 他网络设备。
垂直布线
连接楼层和机房的传输介质，通常使用光纤 或双绞线。
机房设备
包括服务器机柜、冷却系统、配电设备等。
综合布线系统的功能和优势Leabharlann 1 灵活性2 可靠性
可以支持不同类型的数据、语音和视频应 用，并随时扩展和重新配置。
提供高质量的信号传输，减少信号衰减和 干扰，提高网络性能和稳定性。
3 可管理性
4 未来扩展性
简化网络管理和维护，提供可视化的布线 信息和故障排查。

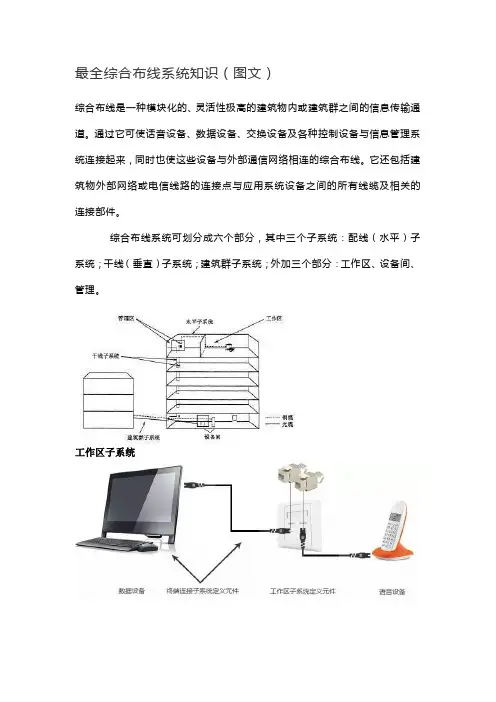

最全综合布线系统知识(图文)
最全综合布线系统知识（图文）综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。
通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。
它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。
综合布线系统可划分成六个部分，其中三个子系统：配线（水平）子系统；干线（垂直）子系统；建筑群子系统；外加三个部分：工作区、设备间、管理。
工作区子系统工作区子系统由终端设备连接到信息插座之间的设备组成。
包括：信息插座、插座盒、连接跳线和适配器组成。
水平区子系统水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。
水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统和监视系统，并方便地进行管理。
管理子系统管理子系统设置在楼层分配线设备的房间内。
管理间子系统应由交接间的配线设备，输入/输出设备等组成，也可应用于设备间子系统中。
管理子系统应采用单点管理双交接。
垂直干线子系统通常是由主设备间（如计算机房、程控交换机房）提供建筑中最重要的铜线或光纤线主干线路，是整个大楼的信息交通枢纽。
一般它提供位于不同楼层的设备间和布线框间的多条联接路径，也可连接单层楼的大片地区。
设备间子系统设备间是在每一幢大楼的适当地点设置进线设备，进行网络管理以及管理人员值班的场所。
设备间子系统应由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
建筑群子系统建筑群子系统将一栋建筑的线缆延伸到建筑群内的其它建筑的通信设备和设施。
它包括铜线、光纤、以及防止其它建筑的电缆的浪涌电压进入本建筑的保护设备。
常用名词1、应用系统：应采用某种方式传输信息的系统，这个系统能在综合布线上正常运行。
2、线缆：线缆是指与信息技术设备相连的电缆、光缆及各种软电缆。
综合布线系统、设备资料介绍资料
02
综合布线系统设计
设计原则与标准
原则
确保系统的先进性、开放性、灵活性 、可扩展性和经济性。
标准
遵循国际标准（如ISO/IEC 11801）和 国内标准（如GB 50311-2016），确保 设计的规范性和可靠性。拓扑结构选择Fra bibliotek星型拓扑
每个设备通过单独的线缆 连接到中心节点，易于故 障诊断和隔离，但成本较 高。
理的布线方案。
预算与资源准备
根据需求分析，制定预算并准备 所需的线缆、管槽、桥架、连接
器等材料和工具。
技术方案设计
根据需求和预算，设计综合布线 系统的拓扑结构、线缆类型、设
备配置等技术方案。
管槽与桥架设计
管槽类型选择
根据布线环境和需求，选择合适的管槽类型，如 PVC管、金属管、桥架等。
管槽布局设计
总线型拓扑
设备沿总线连接，节省线 缆，但故障诊断和隔离较 困难。
环型拓扑
设备连接成环状，提供冗 余，但可能导致管理复杂。
传输介质与接口类型
传输介质
通常使用光纤和铜缆，光纤用于长距离传输，铜缆用于短距 离和高速传输。
接口类型
常见的接口类型包括RJ45（用于铜缆）、SFP/GBIC（用于光纤） 等。
信道与永久链路
校园综合布线系统案例
校园综合布线系统需要满足教学、 科研、办公等多样化的需求。
校园综合布线系统需要具备高速、 稳定、可靠的网络服务，以满足
大量用户同时在线的需求。
校园综合布线系统需要具备可扩 展性和可维护性，以适应未来教
育信息化的发展和变化。
THANKS
感谢观看
酒店综合布线系统需要具备可扩展性和可维护性，以适应未来业务发展和变化。
综合布线系统及光纤入户课件
三、光纤介绍
3.1光纤的结构：
1. 光纤为光导纤维的简称，由直径大约为10微米的细玻璃丝构成。光 纤通信就是以光纤的固有结构而发展起来的以光波为光纤的载频的一种通 信方式.
2.优点：
➢ 不会产生电磁波，幅射和能量，不受电磁波，幅射 和其他电缆干扰。是绝缘体；
➢ 体积小，重量轻，高带宽； ➢ 长距离传输（单膜可达120km)； ➢ 不会报废，材料资源丰富。故障检测容易。
PPT学习交流
6
二、综合线系统的组成
2.2工作区子系统：
工作区子系统组成：
信息面板
RJ45数据、语音模块
光纤跳线
语音跳线
数PPT据学习跳交线流
地插
7
二、综合线系统的组成
2.2工作区子系统：
RJ45水晶头介绍：
1
2
568A 白绿 绿
568B 白橙 橙
3 白橙
白绿
4
5
6
7
8
蓝 白蓝 橙 白棕 棕
白蓝
3.4常用的光接头类型：
SC头
ST头
FC头
SC耦合器
ST耦PP合T学器习交流
PPT学习交流
13
二、综合线系统的组成
2.6设备间子系统：
1.概念：设备间子系统应由语音、图像、数据等各种设备及其配线设 备和主配线架等组成。
PPT学习交流
14
二、综合线系统的组成
2.6设备间子系统：
网络机柜图
20U — 1000mm 22U — 1200mm 32U — 1600mm 37U — 1800mm 42U — 2000mm
综合布线系统及光纤入户
介绍
PPT学习交流
1
综合布线系统知识讲解图文
去其它IDF
六类常用综合布线拓扑图
110/RJ45跳线
LC/ST万兆光跳线
ST光纤总配线箱
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何配置 ☞ 常见的专用名词解释
内容介绍
在设计中的常见问题：
90米链路长度的测试？ 各类光纤选择？
系统分级与组成：
系统分级与组成
综合布线系统信道应由最长90m水平缆线、最长10m的跳线和设备缆线及最多4个连接器件组成，永久链路则由90m水平缆线及3个连接器件组成。
系统组成：
主要包含6个子系统 工作区子系统 水平子系统 管理子系统（即楼层配线间系统） 垂直主干子系统 设备间子系统（即中心机房） 建筑群连接子系统
综合布线系统知识讲解图文
内容介绍
☞ 综合布线系统的基本概念 ☞ 综合布线系统的基本结构和组成 ☞ 在设计中的常见问题 ☞ 综合布线清单数量如何计算
综合布线系统是什么？
综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。 综合布线系统是建筑物或建筑群内的传输网络，使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。 我个人的理解：线缆的综合 - 在大楼或园区内，利用双绞线、大对数电缆、光缆、接插件组成的传输连接平台。 数据的综合 - 用于传输电话、计算机、会议、监控图像等信息。
工作区子系统的设计
每层楼面积为1200平方米，实际可用面积约为1000平方米，合计信息点和语音点各100个。 工作区子系统由各个办公区域构成，其中均为六类配置，可支持2.4Gbps的数据网络通讯及多媒体通信，包括网络应用及话音通信。 数据线使用原装（或加工）跳线100条
图解综合布线说明讲解材料
110跳线架
跳线块安装在机架式 110配线架上
4对/5对110跳线块
13
部分综合布线产品实物图
光纤配线盒(Fiber Box) 光电转换器
14
8
垂直干线子系统 (Riser Backbone Sub System)
9
设备间子系统 (The Equipment Room System)
设备间子系统是一个集中化设备区，连接系统公共设备，如 PBX、局域网(LAN)、主机、建筑自动化和保安系统，及通 过垂直干线子系统连接至管理子系统。
设备间子系统是大楼中数据、语音垂直主干线缆终接的场所 ；也是建筑群来的线缆进入建筑物终接的场所；更是各种数 据语音主机设备及保护设施的安装场所。建议设备间子系统 设在建筑物中部或在建筑物的一、二层，位置不应远离电梯 ，而且为以后的扩展留有余地，不建议在顶层或地下室。建 议建筑群来的线缆进入建筑物时应有相应的过流、过压保护 设施。
管理子系统三种应用：水平/干线连接；主干线系统互相连 接；入楼设备的连接。线路的色标标记管理可在管理子系统 中实现。
6
管理子系统 （Administration Sub System）
7
垂直干线子系统 (Riser Backbone Sub System)
垂直干线子系统由连接主设备间至各楼层配线间之间的线缆 构成。其功能主要是把各分层配线架与主配线架相连。用主 干电缆提供楼层之间通信的通道，使整个布线系统组成一个 有机的整体。每个楼层配线间均需采用垂直主干线缆连接到 大楼主设备间。对于网络数据，如果超过90M距离，垂直主 干通常多采用多芯多/单模光缆；90M以内，垂直主干常采 用超5类和6类非屏蔽或屏蔽线缆；语音部分，通常采用 50/100/200对大对数线缆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤网络及综合布线系统设备材料讲解（图文）用图片来加强我们的学习
正文：
一综合布线实物图
工作区子系统构件
管理子系统构件：配线架
管理子系统构件：理线架
工作区I/O与管理间IDF连接示意图
布线安装结构
管理子系统机柜布置
水平子系统走线方式
网络机柜图
机柜安装布置图
语音配线架
线缆测试仪
机房布线
二光纤网络实物图
光纤为光导纤维的简称，由直径大约为10um的细玻璃丝构成。
它透明、纤细，虽比头发丝还细，却具有把光封闭在其中并沿轴向进行传播的导波结构。
光纤通信就是以光纤的固有结构而发展起来的以光波为光纤的载频的一种通信方式.
优点：
1、不会产生电磁波，幅射和能量，不受电磁波，幅射和其他电缆干扰。
是绝缘体。
2、体积小，重量轻，高带宽（理论传输达2.56Tb/S)
3、长距离传输。
（单膜可达120km)
4、不会报废，材料资源丰富。
故障检测容易。
常用光通信波段
光纤布线中使用光波的几个波段：
800nm～900nm短波波段；
1250nm～1350nm长波波段
1500nm～1600nm长波波段。
多模光纤运行波长为850nm或1300nm,
而单模光纤运行波长则为1310nm或1550nm。
光纤结构
单模光纤(Single-Mode，SMF)
单模光纤只传输主模，也就是说光线只沿光纤的内芯进行传输。
由于完全避免了模式色散，使得单模光纤的传输频带很宽，因而适用于大容量，长距离的光纤通讯。
单模光纤使用的光波长为1310nm或1550nm。
能量损耗小，不会产生色散。
大多需要激光二极管作为光源。
规格：8/125um,9/125um（常用）,10/125um
多模光纤(Multi-Mode,MMF)
在一定的工作波长下(850nm/1300nm)，有多个模式在光纤中传输，这种光纤称之为多模光纤。
由于色散或像差，因此，这种光纤的传输
性能较差，频带较窄，传输容量也比较小，距离比较短,有色散。
发光二极管可作为光源。
规格：50/125um, 62.5/125um （常用），100/140um,200/230um. 常用光接头类型
常见光纤跳线
光纤尾纤
光模块
光纤熔接机
光纤终端盒/配线架
光纤交接箱（144芯）
光纤接续盒
光纤连接示意图光纤连接实物图
光纤连接实物图说明
建筑群/垂直干线子系统光纤连接方式：
交换机光纤模块A ─光纤跳线─耦合器─尾纤─室外光缆─尾纤─耦合器─光纤跳线─交换机光纤模块B
注意：
每根光纤跳线、尾纤均为一芯光纤。
每个耦合器只能连接一芯光纤。
交换机之间连接需要光纤2芯（一收一发）。
光纤网络设计时按芯来考虑。
光纤传输中所有材料需要准备二倍的纤芯材料，以做备用。
