实验报告定时器计数器实验
定时器计数器的定时实验
定时器和计数器是数字逻辑电路中常见的功能模块，用于时间测量和事件计数。
以下是一个可能的定时器计数器的定时实验设计方案：
实验名称：定时器计数器的定时实验
实验目的：
1. 了解定时器和计数器在数字电路中的应用；
2. 学习定时器的工作原理和使用方法；
3. 掌握计数器的功能及其在事件计数中的应用。
实验内容：
1. 定时器实验：
-设计一个简单的定时器电路，利用集成电路或开发板上的定时器模块，实现不同时间间隔的脉冲输出。
-调节定时器参数，观察输出信号的频率和占空比的变化。
2. 计数器实验：
-将定时器的输出信号连接到计数器输入端，通过计数器实现对脉冲数量的计数。
-设置计数器的初始值和计数方式，观察计数器的计数过程及计数结果。
实验器材与设备：
1. 集成电路或开发板上的定时器和计数器模块
2. 连接线、电源等实验器材
3. 示波器或数码多用表等测试仪器
4. 相关的实验软件和工具
实验注意事项：
1. 理解定时器和计数器的工作原理，正确连接和设置实验电路。
2. 注意电路连接的准确性，确保信号传输正常。
3. 在实验过程中注意观察输出信号波形和计数结果，及时调整参数以获取所需实验数据。
预期结果：
通过该实验，学生可以深入了解定时器和计数器在数字电路中的应用，掌握定时器的工作原理和调节方法，以及理解计数器在事件计数中的作用。
学生将能够实际操作定时器计数器模块，设计并搭建相应的实验电路，观察实验结果并进行数据分析。
这样的定时器计数器的定时实验设计旨在帮助学生加深对数字逻辑电路中定时和计数功能的理解，培养其实验操作能力和问题解决能力。
定时器计数器实验报告
定时器计数器实验报告
《定时器计数器实验报告》
实验目的：通过定时器计数器实验，掌握定时器的基本原理和使用方法，以及
探究定时器在电子设备中的应用。
实验材料：定时器计数器、电源供应器、示波器、电阻、电容等元器件。
实验步骤：
1. 搭建电路：按照实验指导书上的电路图，搭建定时器计数器的电路。
2. 接通电源：将电路接通电源，并调节电源供应器的输出电压和电流。
3. 调节参数：通过调节电阻、电容等元器件的数值，调节定时器计数器的工作
频率和工作周期。
4. 测量波形：使用示波器测量定时器计数器输出的波形，观察波形的频率、占
空比等参数。
5. 实验记录：记录实验过程中的关键参数和观察结果，包括电路连接方式、元
器件数值、波形频率和占空比等。
实验结果：
经过实验观察和记录，我们得出了定时器计数器在不同参数设置下的工作波形，包括方波、脉冲波等。
通过调节电阻、电容等元器件的数值，我们成功改变了
定时器计数器的工作频率和工作周期，并且得到了不同频率和占空比的波形。
实验总结：
通过本次实验，我们深入了解了定时器计数器的工作原理和使用方法，掌握了
定时器在电子设备中的应用。
定时器计数器是一种非常重要的电子元器件，广
泛应用于各种电子设备中，如计时器、脉冲发生器、频率分频器等。
掌握了定
时器计数器的基本原理和使用方法，对我们今后的电子工程实践和研究具有重要意义。
在今后的学习和工作中，我们将继续深入研究和应用定时器计数器，不断提高自己的电子技术水平，为电子设备的设计和应用做出更大的贡献。

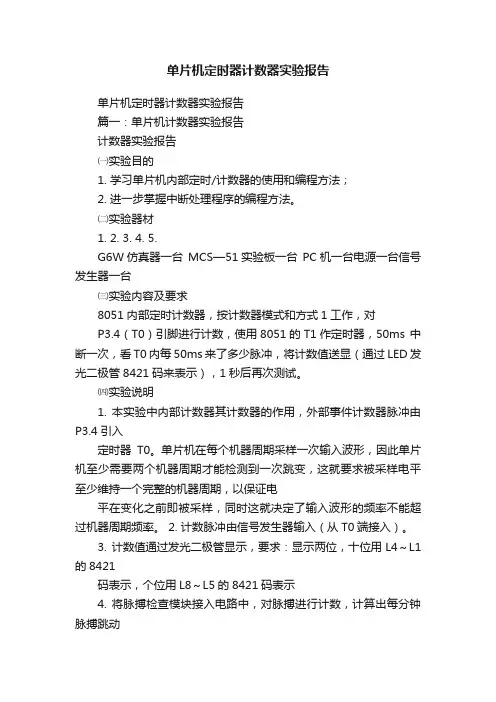

单片机定时器计数器实验报告
单片机定时器计数器实验报告单片机定时器计数器实验报告篇一：单片机计数器实验报告计数器实验报告㈠实验目的1. 学习单片机内部定时/计数器的使用和编程方法；2. 进一步掌握中断处理程序的编程方法。
㈡实验器材1. 2. 3. 4. 5.G6W仿真器一台MCS—51实验板一台PC机一台电源一台信号发生器一台㈢实验内容及要求8051内部定时计数器，按计数器模式和方式1工作，对P3.4（T0）引脚进行计数，使用8051的T1作定时器，50ms 中断一次，看T0内每50ms来了多少脉冲，将计数值送显（通过LED发光二极管8421码来表示），1秒后再次测试。
㈣实验说明1. 本实验中内部计数器其计数器的作用，外部事件计数器脉冲由P3.4引入定时器T0。
单片机在每个机器周期采样一次输入波形，因此单片机至少需要两个机器周期才能检测到一次跳变，这就要求被采样电平至少维持一个完整的机器周期，以保证电平在变化之前即被采样，同时这就决定了输入波形的频率不能超过机器周期频率。
2. 计数脉冲由信号发生器输入（从T0端接入）。
3. 计数值通过发光二极管显示，要求：显示两位，十位用L4～L1的8421码表示，个位用L8～L5的8421码表示4. 将脉搏检查模块接入电路中，对脉搏进行计数，计算出每分钟脉搏跳动次数并显示㈤实验框图(见下页)程序源代码 ORG 00000H LJMP MAINORG 001BH AJMP MAIN1 MAIN:MOV SP,#60HMOV TMOD,#15H MOV 20H,#14H MOV TL1,#0B0H MOV TH1,#3CHMOV TL0,#00H;T0的中断入口地址 ;设置T1做定时器,T0做计数器,都于方式1工作 ;装入中断次数 ;装入计数值低8位 ;装入计数值高8位MOV TH0,#00HSETB TR1 ;启动定时器T1 SETB TR0 ;启动计数器T0 SETB ET1 ;允许T1中断 SETB EA ;允许CPU中断 SJMP $;。
定时计数器实验报告
定时计数器实验报告定时计数器实验报告引言：定时计数器是一种常见的电子设备，用于测量和计时不同事件的发生频率。
本实验旨在通过搭建一个简单的定时计数器电路，探究其工作原理和应用。
一、实验目的本实验的主要目的是研究定时计数器的原理和功能，通过实际操作和测量，了解其在电子领域中的应用。
二、实验器材1. Arduino开发板2. 七段数码管3. 连接线4. 电阻、电容等元器件三、实验步骤1. 搭建电路：根据实验指导书提供的电路图，连接Arduino开发板、七段数码管和其他所需元器件。
2. 编写代码：使用Arduino开发环境，编写程序控制七段数码管显示计数值，并设置定时器。
3. 上传代码：将编写好的代码上传到Arduino开发板中。
4. 运行实验：按下开发板上的复位按钮，观察七段数码管的显示结果，并记录计数值。
四、实验结果与分析在实验过程中，我们发现七段数码管能够正确显示计数值，并且每隔一定时间自动加1。
通过调整定时器的参数，我们可以改变计数的速度。
五、实验应用定时计数器在实际生活中有着广泛的应用。
以下是一些常见的应用场景：1. 交通信号灯控制：交通信号灯通过定时计数器来控制不同方向的信号灯切换，保证交通流畅和安全。
2. 音乐节拍器：定时计数器可以用于控制音乐节拍器的节奏，使音乐演奏更加准确和有节奏感。
3. 工业自动化：在工业生产线上，定时计数器可以用于控制机器的运行时间和生产速度，提高生产效率。
4. 游戏计时器：定时计数器可以用于游戏中的计时功能，例如倒计时、积分统计等。
5. 实验测量：定时计数器可以用于实验中对事件发生频率的测量，如测量电路的频率响应等。
六、实验总结通过本次实验，我们深入了解了定时计数器的原理和应用。
定时计数器在电子领域中有着广泛的应用，可以用于各种计时、测量和控制任务。
通过调整定时器的参数，我们可以灵活地控制计数的速度和精确度。
在今后的学习和实践中，我们将进一步探索定时计数器的应用，并将其运用到更多的领域中。
8254定时计数器实验 实验报告
8254定时计数器实验实验报告一、实验目的本次实验的主要目的是深入了解和掌握 8254 定时计数器的工作原理、编程方法以及在实际应用中的操作流程。
通过亲自动手实践，提高对计算机硬件接口技术的理解和应用能力。
二、实验设备1、计算机一台2、 8254 定时计数器实验箱三、实验原理8254 是一种可编程的定时/计数器芯片，它包含三个独立的 16 位计数器通道，分别称为计数器 0、计数器 1 和计数器 2。
每个计数器都可以工作在不同的模式下，如方式 0 计数结束中断、方式 1 可重触发单稳态、方式 2 频率发生器、方式 3 方波发生器、方式 4 软件触发选通、方式 5 硬件触发选通。
在本次实验中，我们主要利用 8254 的计数器 0 来产生一定频率的方波信号，并通过指示灯的闪烁来观察其效果。
四、实验步骤1、按照实验箱的说明书，将 8254 芯片正确地插入插槽中，并连接好相关的线路。
2、打开计算机，进入实验环境。
3、编写 8254 的初始化程序，设置计数器 0 的工作模式、计数初值等参数。
选择工作模式 3（方波发生器）。
设定计数初值，以控制方波的频率。
4、编译并运行程序，观察指示灯的闪烁情况。
五、实验代码以下是本次实验中使用的 8254 初始化程序代码（以汇编语言为例）：｀｀｀assemblyMOV DX, 043H ；控制字端口地址MOV AL, 00110110B ；控制字：选择计数器 0，先读/写低 8 位，再读/写高 8 位，工作方式 3，二进制计数OUT DX, ALMOV DX, 040H ；计数器 0 端口地址MOV AL, 00H ；先写低 8 位计数值OUT DX, ALMOV AL, 10H ；再写高 8 位计数值OUT DX, AL｀｀｀六、实验结果及分析1、实验结果当程序运行后，观察到连接在计数器 0 输出端的指示灯按照设定的频率闪烁，表明 8254 定时计数器工作正常，成功产生了方波信号。
定时器计数器实验报告
定时器计数器实验报告简介：定时器是一种用来产生、计数和处理时间信号的计时装置。
在数字电路中，定时器主要分为内部定时器和外部定时器两类，内部定时器是在单片机内部实现的，外部定时器则是通过外部电路实现的。
计数器则是一种用来计数的电子元件，根据不同的使用场合和要求，计数器可以分为多种类型。
在嵌入式系统中，定时器计数器应用广泛，例如在时钟、延时、计数等方面都有很大的作用。
实验目的：1. 学习定时器和计数器的基本原理及应用。
2. 熟悉定时器和计数器在单片机中的编程方法。
3. 掌握通过定时器和计数器实现延时和计数功能的方法。
实验器材：1. STM32F103C8T6开发板2. ST-LINK V2下载器3. 电脑实验内容：一、实验1：使用定时器和计数器实现延时功能1. 在Keil C中新建一个工程，并编写以下程序代码：```#include "stm32f10x.h"void TIM2_Int_Init(u16 arr,u16 psc){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;NVIC_InitTypeDef NVIC_InitStructure ;RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);TIM_TimeBaseStructure.TIM_Period = arr;TIM_TimeBaseStructure.TIM_Prescaler=psc;TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode _Up;TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE );NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure);TIM_Cmd(TIM2, ENABLE);}void TIM2_IRQHandler(void){if (TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET) {TIM_ClearFlag(TIM2, TIM_FLAG_Update);GPIO_WriteBit(GPIOB,GPIO_Pin_12,(BitAction)(1-GPIO_ReadOutputDataBit(GPIOB,GPIO_Pin_12)));}}int main(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB,&GPIO_InitStructure);TIM2_Int_Init(9999,7199);while (1);}```2. 将STM32开发板连接到电脑，并下载程序到开发板中。
定时器计数器应用实验报告
实验名称：定时器／计数器应用实验日期：见自己实验数据得分：同组人：不填指导教师：姓名一、实验目的1.掌握51单片机定时器／计数器的基本结构、工作原理和工作方式。
2.掌握定时器／计数器T0、T1工作在定时器和计数器两种状态下的编程方法。
3.学习和掌握定时器／计数器工作在定时器和计数器两种状态下，分别采用中断和查询方式控制的编程方法。
4.熟练掌握利用软件扩展定时器／计数器量程的原理和编程技巧。
二、实验设备PC机一台，单片机实验系统一套三、实验内容设定时器/计数器工作于定时方式，定时时间为100ms，每当100ms到申请中断。
每10秒种将A的内容循环左移一次，送P1口显示。
四、实验原理51单片机有2个16位的定时器/计数器，分别是T0和T1。
它们有两种工作状态，可以工作在定时方式和计数方式；定时是对内部的机器周期进行加法计数，计数是对外部输入的计数脉冲进行加法计数，T0的外部计数脉冲从P3.4引脚输入，T1的外部计数脉冲从P3.5引脚输入；计数满产生溢出，硬件使定时器/计数器T0、T1的中断请求标志TF0、TF1置位；如果定时器/计数器允许中断，则可以采用中断方式进行溢出处理，而如果定时器/计数器不允许中断，则可以采用查询方式进行溢出处理。
若定时器/计数器T0工作在定时状态，在实验系统的晶振频率f OSC=12MH Z时，T0工作在方式1，16位最大计数量程，最长的定时时间是65mS多，要想实现10S定时，必须对T0进行量程扩展。
实验中采用R7进行软件扩展，即R7对T0定时50mS进行计数，计数200次就是定时10S。
每10S对累加器A进行一次左移，然后送P1口显示。
实验电路连接图如图1所示。
图1 定时器／计数器应用实验接线图根据此实验原理编写的实验源程序清单见附页。
五、实验步骤1.在E盘下为工程建立文件夹姓名3；2.新建工程项目文件姓名3.uv2，保存在文件夹姓名3中，并为工程选择目标器件为AT公司的AT89S51；3.编辑源程序，建立源文件姓名3.ASM，保存在文件夹姓名3中；4.将源文件姓名3.ASM添加到工程项目组中；5.设置调试环境，选择调试模式为Proteus软件仿真；6.运行程序，根据设计的数据记录表格进行实验，观察发光管显示的状态，并记录实验现象；7.实验数据经过实验指导教师检查正确后，实验结束。
定时计数器实验报告
定时计数器实验报告定时计数器实验报告一、引言定时计数器是一种常见的电子设备，它可以根据预设的时间间隔进行计数，并在达到设定值时触发相应的操作。
在本次实验中，我们将通过搭建一个简单的定时计数器电路来了解其工作原理和应用。
二、实验目的1. 掌握定时计数器的基本原理；2. 学习使用集成电路和其他元件搭建定时计数器电路；3. 了解定时计数器在实际生活中的应用。
三、实验器材1. 集成电路：555定时器芯片；2. 电阻：100Ω、10kΩ；3. 电容：10μF；4. 开关：按键开关；5. LED灯：红色。
四、实验步骤1. 将555定时器芯片插入面包板中，并连接电源和地线；2. 将100Ω电阻连接到芯片的引脚6和7之间；3. 将10kΩ电阻连接到芯片的引脚7和8之间；4. 将10μF电容连接到芯片的引脚1和2之间；5. 连接按键开关到芯片的引脚2和8之间；6. 连接LED灯到芯片的引脚3。
五、实验原理555定时器芯片是一种多功能集成电路，它可以通过外部元件的连接和设置，实现不同的计时和触发功能。
在本次实验中，我们使用555定时器芯片作为定时计数器的核心。
555定时器芯片的工作原理是基于两个比较器和一个RS触发器的组合。
当芯片上电后，引脚2和6的电平会进行比较，如果引脚6的电平高于引脚2，则芯片的输出为低电平；反之，输出为高电平。
当芯片输出为高电平时，电容开始充电，直到电压达到2/3的供电电压，此时芯片的输出变为低电平，电容开始放电，直到电压降至1/3的供电电压，芯片的输出再次变为高电平。
这样，芯片的输出就形成了一个周期性的方波信号。
六、实验结果与分析经过搭建和调试，我们成功实现了定时计数器电路。
当按下按键开关时，LED 灯开始闪烁，每隔一段时间亮起一次，然后熄灭，如此循环往复。
定时计数器在实际生活中有着广泛的应用。
例如，我们可以将其用于定时控制家电设备的开关，实现定时开关灯、定时煮饭等功能。
此外，定时计数器还可以应用于工业自动化领域，用于计时、触发和控制各种生产过程。
定时器实验报告
实验六定时器 / 计数器一、实验目的 :⒈学会8253芯片和微机接口的原理和方法。
⒉掌握8253定时器/计数器的工作方式和编程原理。
二、实验内容 :用8253的0通道工作在方式3，产生方波。
三、实验接线图 :四、编程指南：⒈8253芯片介绍8253是一种可编程定时/计数器，有三个十六位计数器，其计数频率范围为0-2MHz，用+5V单电源供电。
8253的功能用途：⑴延时中断⑸实时时钟⑵可编程频率发生器⑹数字单稳⑶事件计数器⑺复杂的电机控制器⑷二进制倍频器8253的六种工作方式：⑴方式0：计数结束中断⑷方式3：方波频率发生器⑵方式l：可编程频率发生⑸方式4：软件触发的选通信号⑶方式2：频率发生器⑹方式5：硬件触发的选通信号五、实验程序框图：六、实验步骤：⒈按图连好实验线路：⑴8253的GATE0接+5V。
⑵8253的CLK0插孔接分频器74LS393（左下方）的T2插孔，分频器的频率源为8.0MHZ，(3) T→8.0MHZ。
⒉运行实验程序：在系统处于提示符“P.”状态下，按SCAL键，输入1290，按EXEC键。
⒊用示波器测量8253的OUT0输出插孔有方波产生。
七、实验结果：八、实验程序清单：CODE SEGMENT ；H8253.ASMASSUME CS:CODEORG 1290HSTART:JMP TCONTTCONTRO EQU 0043H ；控制口地址TCON0 EQU 0040H ；定时器0地址TCONT: MOV DX,TCONTRO ；取控制口地址MOV AL,36H ；设控制字OUT DX,AL ；输出控制字MOV DX,TCON0 ；取定时器0地址MOV AL,00HOUT DX,AL ；初值0送定时器0MOV AL,04HOUT DX,AL ；初值04送定时器0MOV DX,TCONTRO ；取控制口地址MOV AL,36H ；取控制字OUT DX,AL ；输出控制字MOV DX,TCON0 ；取定时器0地址MOV AL,00HOUT DX,AL ；初值0送定时器0MOV AL,02HOUT DX,AL ；初值02送定时器0JMP $ ；CPUT踏步，定时器自动工作CODE ENDSEND START说明：系统提供用户使用的空间为00000H-0FFFFH，用于存放、调试实验程序。
实验二定时器计数器实验
实验二定时器计数器实验1.实验目的①掌握8051的定时器、中断系统编程方法；②了解定时器的应用、实时程序的设计和调试技巧。
2.预习要求①理解定时器的四种工作方式的异同点；②理解TMOD寄存器中GATE、C/T控制位的作用；③理解定时器中断服务程序的响应过程；④理解定时器实现精确定时的方法；⑤认真预习本节实验内容，设计出器件之间的实验连接线，自行编写程序，填写实验报告。
3.实验设备计算机1台；ZDGDTH-1型80C51实验开发系统1套；2号导线、8P数据线若干条；4.基础型实验内容①如图2-1所示，假设采用P1.0口控制外部LED，用拨动开关控制外部中断，用二号导线将D2区80C51/C8051F020MCU模块的 P1.0、P3.2口分别与A 5区八位逻辑电平显示模块的L0、C6区八位逻辑电平输出K0相连。
在Keil环境运行以下程序，分别拨动K0于高低电平位置，观察实验现象，并说明所发生实验现象的原因。
图2-1 外部中断及LED显示电路ORG 0000HLJMP MAINORG 000BHLJMP TIMER0ORG 0030HMAIN: CLR P1.0MOV TMOD,#0AHMOV TL0,#50HMOV TH0,#50HSETB TR0SJMP $TIMER0: CPL P1.0RETIEND②用二号导线将80C51/C8051F020 MCU模块的P1.0与八位逻辑电平显示模块的任意一只发光二极管相连，全速运行下列程序，发光二极管隔一秒点亮一次，点亮时间为一秒。
流程图为：主程序框图定时中断子程序图源程序：Tick equ 10000 ; 10000 x 100us = 1sT100us equ 20 ; 100us时间常数(6M)C100us equ 5h ; 100us记数单元LEDBuf BIT 00HLED BIT P1.0org 0000Hljmp Startorg 000BHLJMP T0IntORG 0100HT0Int: push PSWmov a, C100us+1jnz Goondec C100usGoon: dec C100us+1mov a, C100usorl a, C100us+1jnz Exit ; 100us 记数器不为0, 返回mov C100us, #HIGH(TICK);#high(Tick)mov C100us+1, #LOW(TICK);#low(Tick)cpl LEDBuf ；100us 记数器为0, 重置记数器，取反LEDExit: pop PSWretiStart: mov TMOD, #02h ; 方式2, 定时器mov TH0, #t100usmov TL0, #t100usmov IE, #10000010b ; EA=1, IT0 = 1setb TR0 ; 开始定时clr LEDBufclr P1.0mov C100us, #high(Tick)mov C100us+1, #low(Tick)Loop: mov c, LEDBufmov P1.0, csjmp Loopend5.设计型实验内容①编程使第1～4和5～8发光二极管循环点亮的时间分别为0.25s、0.5s、0.75s、1s。
定时器计数器实验报告
定时器计数器实验报告定时器计数器实验报告引言：定时器计数器是一种常用的电子元件，它可以在电路中起到计时和计数的作用。
在本次实验中，我们将探索定时器计数器的基本原理和应用，并通过实际操作来验证其性能和功能。
一、实验目的本次实验的目的是熟悉定时器计数器的工作原理，掌握其使用方法，并通过实验验证其性能和功能。
二、实验器材和原理1. 实验器材：- 定时器计数器模块- 电源- 示波器- 连接线- 电阻、电容等元件2. 实验原理：定时器计数器是一种能够产生精确时间间隔的电子元件。
它通常由一个时钟信号源和一个计数器组成。
时钟信号源提供固定频率的脉冲信号，计数器根据时钟信号的输入进行计数，并在达到设定值时触发相应的操作。
三、实验步骤1. 连接电路：将定时器计数器模块与电源和示波器连接起来，确保电路连接正确。
2. 设置参数：根据实验要求，设置定时器计数器的工作频率、计数范围等参数。
这些参数可以通过调节电阻、电容等元件来实现。
3. 运行实验：启动电源，观察示波器上的波形变化。
根据设定的参数，定时器计数器将在一定时间间隔内产生脉冲信号，并在达到计数值时触发相应的操作。
4. 数据记录和分析：记录实验过程中的数据和观察结果，并进行分析。
比较实验结果与理论预期的差异，找出可能的原因并提出改进措施。
四、实验结果与讨论通过实验，我们观察到定时器计数器在不同参数设定下的工作情况。
根据实验数据和观察结果，我们可以得出以下结论：1. 定时器计数器的工作频率与输入时钟信号的频率有关。
当时钟信号频率较高时，定时器计数器的计数速度也会相应增加。
2. 定时器计数器的计数范围决定了其能够计数的最大值。
当计数器达到设定的计数范围时，将触发相应的操作。
3. 定时器计数器可以应用于各种计时和计数的场合，如脉冲计数、频率测量等。
通过调节参数，可以实现不同的功能。
根据实验结果，我们可以进一步探索定时器计数器的应用领域和优化方法，提高其性能和功能。
五、实验总结通过本次实验，我们深入了解了定时器计数器的原理和应用。
PLC实验二 定时器、计数器实验
实验二定时器、计数器实验一、目的要求1、了解和熟悉编程软件的使用方法。
2、了解写入和编辑用户程序的方法。
3、掌握定时器、计数器的使用。
二、实验设备台达可编程序控制器一台；PLC实验箱一台；装有WPL编程软件和开发软件的计算机一台；编程连接电缆一根。
三、实验内容1、实验原理定时器相当于继电器电路中的时间继电器，可在程序中作延时控制。
可编程控制器中的定时器是根据时钟脉冲累积计时的，时钟脉冲有1ms、10ms、100ms等不同规格。
（定时器的工作过程实际上是对时钟脉冲计数）因工作需要，定时器除了占有自己编号的存储器位外，还占有一个设定值寄存器（字），一个当前值寄存器（字）。
设定值寄存器（字）存储编程时赋值的计时时间设定值。
当前值寄存器记录计时当前值。
这些寄存器为16位二进制存储器。
其最大值乘以定时器的计时单位值即是定时器的最大计时范围值。
定时器满足计时条件开始计时，当前值寄存器则开始计数，当当前值与设定值相等时定时器动作，常开触点接通，常闭触点断开，并通过程序作用于控制对象，达到时间控制的目的。
TMR为十六位定时器，当该指令执行时，其所指定的定时器线圈受电，定时器开始计时，当到达所指定的定时值（计时值≥设定值），其接点动作如下：CNT为十六位计数器，当该指令由Off→On执行，表示所指定的计数器线圈由失电→受电，则该计数器计数值加1，当计数到达所指定的定数值（计数值= 设定值），其接点动作如下：??当计数到达之后，若再有计数脉冲输入，其接点及计数值均保持不变，若要重新计数或作清除的动作，请利用RST指令。
编程使PLC输出Y0输出3秒的脉冲，PLC输入1对脉冲计数，计数值为10时，PLC输出Y1输出为1，第11个脉冲清零。
OUTPUT00OUTPUT012、示范梯形图3、接线方法：INPUT 00接PO1INPUT 01接PO2OUTPUT 01 接输出显示LED灯FL1四、实验步骤1、按实验要求对PLC编程，或运行PLC程序DVP2；2、下载实验程序，成功完成后，使PLC处于运行状态，RUN指示灯亮；3、按下PO1十次观察输出变化，LED灯亮；此时按下PO2,LED灯灭。
(完整word版)实验5定时器计数器实验报告
单片机实验五定时器/计数器设计实验报告一、实验内容1、采用12MHZ时钟频率的单片机，通过一个开关输入，触发定时计数.按下开关10次,计算按键的平均时间，并通过数码管显示出来。
二、实验目的1、了解定时器的各种工作方式。
2、掌握定时器/计数器的使用和编程方法。
三、实验设备win7系统下的proteus7.8和ceil4联调四、实验电路图五、程序代码＃include<reg51。
h〉sbit P1_0=P1^0；unsigned char numcode［11］=｛0xc0，0xf9，0xa4，0xb0,0x99，0x92，0x82，0xf8,0x80,0x90,0x88}；unsigned char seqcode[4]=｛0x01，0x02,0x04，0x08}；unsigned int num=0；void int1（）interrupt 1｛num++;TL0=0xb0；TH0=0x3c;}void DelayMS(unsigned int ms)｛unsigned char i;while（ms——）for（i=0;i<120;i++);}void main()｛unsigned char i=0；unsigned char dspcode［4];unsigned long t；P3=numcode[i］;ET0=1；EA=1；TH0=0x3c；TL0=0xb0；TMOD=0x01；while（1）{if（P1_0==0）｛TR0=1;i++；P3=numcode［i]；while（P1_0==0）;TR0=0；if（i==10）｛t=（(TH0〈〈8）+TL0)/1000;t=（t+50＊num）/10；dspcode［0］=numcode［（t/1000）％10］^0x80；dspcode［1］=numcode［（t/100)%10]；dspcode[2]=numcode[（t/10)％10］;dspcode［3］=numcode［t%10];break；｝}}while(1){for（i=0;i<4;i++)｛P2=seqcode［i];P0=dspcode［i］；DelayMS(5）;｝｝｝六、实验结果七、实验小结通过实验，我了解了定时器的各种工作方式和定时器/计数器的使用和编程方法，为进一步学习打下基础.。
定时计数器实验报告
实验3.3.1 定时/计数器实验一、实验目的1、了解MCS-51单片机定时/计数器的工作原理与工作方式；2、掌握定时/计数器T0和T1在定时器和计数器两中方式下的编程；3、学习定时/计数器T2的可编程时钟输出功能；4、掌握使用Proteus进行单片机系统仿真的方法。
二、实验内容1、使用定时器T0与定时器T1进行定时，在P1.0和P1.1引脚上输出方波信号，通过示波器观察波形输出，测量并记录方波周期。
2、将定时/计数器1设定为计数方式，每次计数到10在P1.0引脚上取反一次，观察发光二极管的状态变化。
3、定时器2可以作为时钟发生器使用，并在P1.0引脚上输出占空比为50%的方波。
编程定时器2，使用示波器测量输出时钟，测量时钟周期。
三、实验环境PC机一台，Proteus仿真软件、KEIL uVision2软件一套四、硬件电路接线图说明：SW1打到上边触点时用于实验内容1和内容3，SW1打到下边触点时与KK1一起用于实验内容2。
内容1内容2 内容3内容1：#include"sst89x5x4.h" sbit wave1=P1^0; sbit wave2=P1^1; void main(){TMOD=0x11;TH0=0x0F8;TL0=0x00;TH1=0x0F8;TL1=0;TR0=1;TR1=1;while(1){if(TF0==1){TH0=0x0F8;TL0=0x00;wave1=~wave1;TF0=0;}else if(TF1==1) {TH1=0x0F8;TL1=0;wave2=~wave2;TF1=0;}}}内容2：#include"sst89x5x4.h" sbit P10=P1^0;void main(){TMOD=0x60;TH1=0xF6;TL1=0xF6;TR1=1;for(;;){while(TF1==0);P10=~P10;TF1=0;}}内容3：#include"sst89x5x4.H"void main(){RCAP2H=0xFF;RCAP2L=0x00;T2MOD=0x02;T2CON=0x04;while(1);}七、实验步骤1、打开Proteus，画好硬件电路图并保存；2、打开KEIL uVision2，建立工程并按程序清单编写好源程序，编译连接；3、将Proteus和KEIL uVision2连接调试，验证电路和程序的功能。
实验八定时器计数器8253实验
8253是Intel公司生产的一款可 编程定时器计数器。
它具有3个独立的16位计数器， 每个计数器都可以独立编程和控
制。
8253的计数器可以用于产生时 间间隔、脉冲信号、PWM（脉
宽调制）等。
8253的工作原理
825ቤተ መጻሕፍቲ ባይዱ的每个计数器都有一个预置 值，当计数达到预置值时，计数 器会自动回置并触发一个中断或
实验八：定时器计数器8253实验
contents
目录
• 实验简介 • 8253定时器计数器概述 • 实验步骤与操作 • 实验结果与分析 • 实验总结与思考
01 实验简介
实验目的
掌握8253定时器计 数器的工作原理。
了解定时器在计算机 系统中的应用。
学习如何编程控制 8253定时器计数器。
实验设备
01
微机实验箱
02
8253定时器计数器芯片
03
示波器
04
信号发生器
02 8253定时器计数器概述
定时器计数器的基本概念
定时器计数器是一种用于产生 时间间隔或计数的电子设备。
它通常由石英晶体振荡器驱动， 以提供稳定的计时基准。
定时器计数器广泛应用于计算 机、通信、自动化等领域。
8253的特性和功能
配置8253定时器计数器
设置工作模式
根据实验要求，选择适当的定时/计数 模式，如计数模式、定时模式或门控 模式等。
设置定时/计数初值
启动定时/计数
通过微处理器发送控制信号，启动 8253定时器计数器的定时/计数操作。
根据实验要求，设置适当的定时/计数 初值，以满足实验条件。
启动和观察实验结果
启动实验
加强实践环节
为了更好地理解和掌握相关知识，建议增加更多的实践环节，例 如组织小组讨论、分享经验等。
实验3、定时器计数器实验
实验三、定时器/计数器实验一、实验目的1、了解MCS-51单片机定时/计数器的基本结构、工作原理和工作方式。
2、掌握定时/计数器工作在定时器和计数器两种方式下的编程方法。
3、掌握数码管显示电路的驱动原理及编程方法。
二、实验内容1、编写单片机程序，用T0作定时器产生周期为1秒的方波（用查询方式编程），从P3.6，P3.7口输出，将P3.7接到示波器显示该方波波形；用T1作计数器对从P3.6输出的方波进行计数，计数结果通过P１口输出到发光二极管显示。
（计算机仿真）2、编写单片机程序，用T0作定时器产生周期为1秒的方波（用查询方式编程），从P3.6，P3.7口输出，将P3.6输出的方波接到P3.5口通过T1作计数器对该方波进行计数，计数值由LED显示,用存储示波器显示P3.7输出的方波。
（实验台验证）3、设计一个60秒计时器，秒计时结果用两位LED数码管显示。
（计算机仿真）4、选做：设置按键控制计时器的启、停及清零功能。
三、实验原理电路原理图如下,所需元件为：AT89C52、LED-YELLOW、7SEG-COM-CAT-GRN 当晶振为22.1184M时,一个机器周期为0.54251微秒，要实现500毫秒的定时，需要921659个机器周期，对于51单片机内部定时器来说，最大只能定时65536个机器周期，定时35.535毫秒，不能满足要求，为此必须借助软件循环进行扩展。
实现的方法是：用定时器中断定时10毫秒，再用软件扩展50倍即可得到500毫秒的定时。
当到达500毫秒时，对P3.7输出取反，可得到周期为1秒的方波。
选择模式1，每个10ms中断一次，设初值为X，根据下面公式，可求得X 的值。
（216-计数初值）*机器周期=定时时间36161010101184.2212)2(-⨯=⨯⨯-X 有关定时计数器的特殊功能寄存器，请参考课本。
选择模式1，每个10ms 中断一次，设初值为X ，根据下面公式，可求得X 的值。
实验四 定时器计数器实验
二、实验仪器： 实验仪器：
1、C51实验开发板 、 1块 实验开发板 块 2、直流稳压电源 1台 、 台 3、仿真器（EASYPROBE） 、仿真器（ ） 4、PC机 1台 、 机 台 5、示波器 1台 、 台
1只 只
实验内容: 三、实验内容
1、在P1.0脚上输出 、 脚上输出2KHz的方波： 的方波： 脚上输出 的方波 2KHz的方波需要定时器产生 的方波需要定时器产生0.25ms连续的定时信号，可 连续的定时信号， 的方波需要定时器产生 连续的定时信号 选用T0方式 方式2，自动装入参数的8位定时方式 位定时方式， 选用 方式 ，自动装入参数的 位定时方式，用示波器观察 波形， 语言实现同样的功能。 波形， 定时器初值 = M - tc/T 。用C语言实现同样的功能。 语言实现同样的功能 参考程序： 参考程序：ORG 0000H AJMP START ORG 000BH ;T0中断入口地 中断入口地 CPL P1.0 RETI ORG 0100H START: MOV SP,#2FH MOV TMOD,#02H ;置T0为方式 为方式2 置 为方式 MOV TL0,#1AH ;延时 延时0.25mS的定时器初始值 延时 的定时器初始值 MOV TH0,#1AH SETB PT0 SETB TR0 SETB ET0 SETB EA ;开中断 开中断 SJMP $
实验四、 实验四、定时器计数器实验
实验目的： 一、实验目的：
1、掌握单片机定时器的工作原理，体会定时器的使用特点； 、掌握单片机定时器的工作原理，体会定时器的使用特点； 2、学习 内部定时/计数器的使用和编程方法 、学习8031内部定时 计数器的使用和编程方法； 内部定时 计数器的使用和编程方法； 3 、进一步掌握中断的技术编程方法和特点； 进一步掌握中断的技术编程方法和特点； 4、体会定时器中断提高键盘扫描和动态显示 效率。 、体会定时器中断提高键盘扫描和动态显示CPU效率。 效率
实验五 定时器计数器实验
实验五定时器/计数器实验
一．实验目的
1.学习内部计数器、定时器的使用方法和编程方法
2.学习用查询方式应用定时器
3.掌握用中断方式应用定时器
二．实验设备
电脑、THDPJ-2型单片机开发综合实验箱及连接线
三．实验内容
1.将E:\原始程序\T10-计数器.asm,另存为E:\ 班级文件夹\个人文件夹\*.asm，接线并运行程序，记录结果。
接线方法：T0端接单次脉冲发生器，P1口接LED灯。
2.用查询定时器溢出方式实现1秒延时，并取代实验1（流水灯实验）中的延时1秒的子程序（当然，仍可以将延时写成子程序）。
3.用中断方式实现步骤2。
(自编流程图及程序)
4.(选作)在步骤3的基础上增加一个外部中断（INT0）。
一旦中断，要求显示高4位亮2秒（用循环子程序实现延时2秒）。
四．实验报告要求：每个步骤有硬件接线图、流程图，有程序，有观察到的现象。
最后有实验心得。
主程序框图
主程序框图。
定时计数器实验报告
定时计数器实验报告
目录
1. 研究背景
1.1 定时计数器的定义
1.2 定时计数器的应用领域
2. 研究内容
2.1 定时计数器的原理
2.2 定时计数器的工作原理
3. 研究意义
3.1 定时计数器在日常生活中的作用
3.2 定时计数器在工业生产中的作用
1. 研究背景
1.1 定时计数器的定义
定时计数器是一种用来记录特定时间间隔的工具或设备，通常用于计时或计数任务。
1.2 定时计数器的应用领域
定时计数器广泛应用于实验室科研、体育比赛、生产制造等领域，能够帮助人们准确记录时间和次数，提高工作效率。
2. 研究内容
2.1 定时计数器的原理
定时计数器通过内置的计时芯片或机械装置，能够精确地测量时间间隔，同时记录计数值。
2.2 定时计数器的工作原理
定时计数器先设定计时或计数的目标值，然后启动计时器，根据预设的条件自动停止计时或计数，并显示结果。
3. 研究意义
3.1 定时计数器在日常生活中的作用
定时计数器可以帮助人们管理时间，提醒完成任务的进度，规划
生活，提高效率。
3.2 定时计数器在工业生产中的作用
定时计数器在工业生产中可以用于监控生产流程的时间和数量，保证生产效率和质量。
定时器计数器的定时实验
定时器计数器的定时实验简介本文将介绍定时器计数器的定时实验，主要涉及定时器计数器的原理、使用方法以及实验步骤。
定时器计数器是一种常用的计时设备，广泛应用于各种计时场景。
定时器计数器的原理定时器计数器是一种能够精确计时的设备，它通常由一个可编程的时钟和一个计数器组成。
计数器根据时钟的脉冲信号进行计数，从而实现计时的功能。
定时器计数器的工作原理如下：1.初始化计数器：将计数器的初始值设置为0。
2.启动计数器：通过控制信号将时钟输入到计数器中，开始计数。
3.计数过程：计数器根据时钟的脉冲信号进行计数，每接收到一个时钟脉冲，计数器的值加1。
4.判断定时完成：当计数器的值等于设定的定时值时，表示定时完成。
5.停止计数器：定时完成后，停止时钟信号的输入，计数器停止计数。
定时器计数器的使用方法定时器计数器通常由软件通过编程的方式进行使用，具体方法如下：1.初始化定时器计数器：首先，需要将计数器的初始值设置为0，并且设定定时的时间。
2.启动计数器：通过控制信号将时钟输入到计数器中，开始计数。
3.监测计数器的值：在计数的过程中，可以通过查询计数器的值来获取当前的计时结果。
4.判断定时完成：当计数器的值等于设定的定时值时，表示定时完成。
5.停止计数器：定时完成后，停止时钟信号的输入，计数器停止计数。
实验步骤以下是一个简单的实验步骤，用于演示定时器计数器的定时功能：1.准备硬件：–打开开发板，并确保定时器计数器的引脚与外部设备连接正常。
–连接调试器，以便在实验过程中监测计数器的值。
2.编写代码：–在开发环境中，编写一段代码，完成实验的需求，包括初始化计数器、设定定时值等。
3.烧录程序：–将编写好的程序烧录到开发板中。
4.启动实验：–启动开发板，开始实验。
5.监测计数器的值：–在实验过程中，通过调试器监测计数器的值，以便实时了解计时结果。
6.判断定时完成：–当计数器的值等于设定的定时值时，表示定时完成，可以进行相关操作，如触发其他事件、输出提示信息等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验报告
班级学号姓名同组人
实验日期室温大气压成绩
一、实验目的
1、掌握定时器1计数实验的程序，并能作出简单的修改并实现其功能；
2、通过本次实验，了解对定时器的计数功能和看门狗的喂狗过程及其错误喂狗产生的中断的功能；
3、掌握将CAP1.2的下降沿捕获改成CAP1.3的下降沿捕获，并且实现在按KEY3计数的
同时，LED1根据T1TC的值闪烁相应的次数，当T1TC的值大于9时，LED1闪烁相
应的次数后，系统会错误喂狗产生中断，中断执行蜂鸣器报警。
二、实验设备
微型电子计算机（含软件H-JTAG V0.3.1和ADSv1_2）、Easy ARM2131开发板。
三、实验原理
四、实验内容（对书上299页的程序进行修改，阴影部分为修改部分）
#include "config.h"
#define BEEP 1 << 7 // P0.7控制蜂鸣器，低电平蜂鸣
#define WDT 0// WDT中断号
const uint32 LED1 = (1 << 18); // P1.18控制LED1，低电平点亮
********************************************************************************************* ************
** 函数名称：main() for CAP1.2
** 函数功能：Timer1的计数器实验－CAP1.2下降沿
** 调试说明：需要将跳线JP10连接KEY2。
*******************************************************************************
void __irq WDT_Int (void)
{
uint32 i;
T1TC=0;
IO0CLR = BEEP; // 蜂鸣器报警
for (i=0; i<0x7fffff; i++);
IO0SET = BEEP;
VICIntEnClr = 1 << WDT; // 看门狗喂狗中断，只能通过禁止VIC中断的方法返回}
void DelayNS (uint32 dly)
{
uint32 i;
for ( ; dly>0; dly--)
for (i=0; i<50000; i++);
}
int main (void)
{
uint32 cnt,cnt2,i;
PINSEL0 = 0x00000000; // P0.7管脚连接GPIO
PINSEL1 = 1 << 4; // P0.18连接捕获1.3
PINSEL2 = PINSEL2 & (~0x08); // P1[25:16]连接GPIO
IO1DIR = LED1; // 设置LED1控制口为输出
IO1SET = LED1; // LED1熄灭
IO0DIR = BEEP; // 蜂鸣器控制口输出
IO0SET = BEEP;
T1CCR = (1 << 10); // 设置CAP1.3下降沿捕获
T1CTCR = (0x02 << 0) | // 计数器，在CAP的下降沿递增
(0x03 << 2); // 选择CAPn.3
T1TC = 0;
T1TCR = 0x01; // 启动定时器
VICIntSelect = 0x00000000; // 连接所有中断到向量中断
VICVectCntl0 = 0x20 | WDT; // 分配WDT中断到slot0
VICVectAddr0 = (uint32)WDT_Int; // 中断服务程序地址
WDMOD = 0x00; // 清除看门狗超时位WDTOF
VICIntEnable = 1 << WDT; // 中断使能
/* 初始化看门狗*/
WDTC = 0x60600000; // 设定看门狗超时值
WDMOD = 0x01; // 看门狗中断使能
WDFEED = 0xAA; // 第一次喂狗启动WDT
WDFEED = 0x55;
cnt2=0;
IRQEnable(); // 使能IRQ中断
while(1)// 等待CAP的下降沿
{
cnt=T1TC;
if(cnt2!=cnt) //当T1TC有增加的时候执行
{
for(;cnt>0;cnt--)
{
IO1CLR =LED1 ;
DelayNS(50);
IO1SET = LED1;
DelayNS(50);
}
cnt2=T1TC;
if(T1TC>9)
{
WDFEED = 0xAA;
WDFEED = 0x54;
}
}
}
return 0;
}
本次实验中通过变量cnt存后面的T1TC的值，通过cnt2存前面的T1TC的值，当前面的T1TC值和后面的T1TC的值不同时，就执行灯闪烁，闪烁的次数等于当前cnt存着的T1TC值，当T1TC的值大于9时，灯还要闪烁其相应的值后，产生中断报警。
在实验时可以通过打开MEMORY窗口观察T1TC的值，一般情况。
