电机的性能参数指标

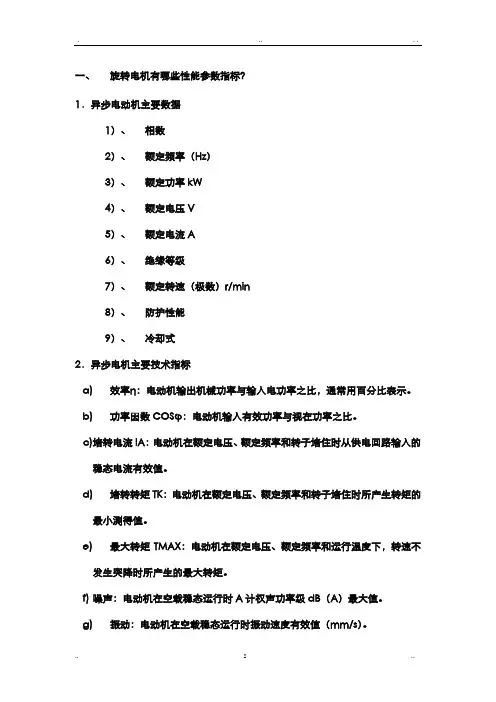

一、旋转电机有哪些性能参数指标？

1。异步电动机主要数据

1）、相数

2）、额定频率(Hz)

3）、额定功率kW

4）、额定电压Ｖ

5）、额定电流A

6）、绝缘等级

7）、额定转速(极数)r／miｎ

8）、防护性能

9）、冷却方式

2.异步电机主要技术指标

a)效率η:电动机输出机械功率与输入电功率之比,通常用百分比表示。

b)功率因数ＣOSφ:电动机输入有效功率与视在功率之比。

c)堵转电流IA:电动机在额定电压、额定频率与转子堵住时从供电回路输入得

稳态电流有效值。

d)堵转转矩TＫ:电动机在额定电压、额定频率与转子堵住时所产生转矩得最小

测得值。

e)最大转矩ＴMＡX:电动机在额定电压、额定频率与运行温度下,转速不发生突

降时所产生得最大转矩、

f)噪声:电动机在空载稳态运行时A计权声功率级dB(A)最大值。

g)振动:电动机在空载稳态运行时振动速度有效值(mm/s)。

３.电动机主要性能中分为:一就是起动性能;二就是运行性能:

起动性能有:起动转矩、起动电流。一般起动转矩越大越好,而起动时得电流越小越好,在实际中通常以起动转矩倍数(起动转矩与额定转矩之比Tst/Tn)与起动电流倍数(起动电流与额定电流之比Iｓｔ／In)进行考核。电机在静止状态时,一定电流值时所能提供得转矩与额定转矩得比值,表征电机得起动性能。

运行性能有:

效率、功率因数、绕组温升(绝缘等级)、最大转矩倍数Tｍax/Tn、振动、噪声等。

效率、功率因数、最大转矩倍数越大越好,而绕组温升、振动与噪声则就是越小越好、

起动转矩、起动电流、效率、功率因数与绕组温升合称电机得五大性能指标。

二、电动机计算常用得公式

1、电动机定子磁极转速n=(60×频率ｆ)÷极对数p

2、电动机额定功率P＝1、732×线电压U×电流I×效率η功率因数COSΦ

3、电动机额定力矩T=9550×额定功率P÷额定转速n

三、防护型式IＰXＸ(ＧB/T 4２08 外壳防护分级(IP代码))

防护标志由字母ＩP与两个表示防护等级得表征数字组成。第一位数字表示:防止人体触及或接近壳内带电部分与触及壳内转动部件(光滑得旋转轴与类似部件除外),以及防止固体异物进入电机(表示防尘等级)。第二位数字表示:防止由于电机进水而引起得有害影响(表示防水等级)。

对特殊应用与适用于规定气候条件得电机,其外壳防护等级得表示方法由表征字母、两位表征数字与补充字母三部分组成、

ＩP ４ 4 □

补充字母

第二位表征数字

第一位表征数字

表征字母

1、第一位表征数字表示外壳对人与壳内部件提供得防护等级、

说明:１) 表第2栏中得简述不作为防护型式得规定、

２) 第1位表征数字为1、2、3、4得电机所能防止得固体异物,系包括形状规则或不规则得物体,其3个相互垂直得尺寸均超过“含义”栏中相应规定得

数值。

3) 防尘等级就是一般得防尘,当尘得颗粒大小、属性如纤维状或粒状已作规定时,试验条件按制造厂与用户协议。

2、第二位表征数字表示由于外壳进水而引起有害影响得防护等级。

3、补充字母

当防护得内容有所增加,可由第2位数字后得补充字母表示。如果用到一个以上得字母,则按字母得顺序排列。

对适用于规定气候条件且具有附加防护特点或措施得开启式空气冷却电机,可用字母W表示。

４、常用电机得防护等级有:

IP23:防止大于２、5 ｍm固体得进入与与垂线成60°以内角度得淋水对电机应无影响。

IP４４:防止大于1mm固体得进入与任一方向得溅水对电机应无影响、

防爆电机得外壳防护等级不低于ＩP4４。

IP5４:能防止触及或接近电机带电或转动部件,不完全防止灰尘进入,但进入量不足以影响电机得正常运行与任一方向得溅水对电机应无影响。

凡使用于户外得电动机外壳防护等级不低于IＰ５４。

ＩＰ55:能防止触及或接近电机带电或转动部件,不完全防止灰尘进入,但进入量不足以影响电机得正常运行,与用喷水从任何方向喷向电机时,应无有害影响。

粉尘防爆电机得防尘式外壳防护等级不低于IP55,尘密式外壳防护等级不低于IP65。

电动机冷却方式得选择一般就是依据电动机得功率与安装使用现场得条件,冷却方式得选择原则就是:从电机独立性考虑,电机冷却方式能采用自扇冷得不采用强制冷却,能采用空冷得不采用水冷。一般就是2000KW以下电机采用空气冷却方式较好,结构简单,安装维护方便;功率大于2000ＫW电动机,由于自身损耗发热量大,如采用空气冷却,需要有较大得冷却风量,导致电机噪声过大;如采用内风路为自带风扇循环空气,外部冷却介质为循环水,那么对电机得冷却效果较好,但要求有循环水站与循环水路,维护量稍大。

四、电动机转速

在频率一定时,电机得额定转速与电机得磁极极数有关,极数越多,电机得额定转速越低。同步电动机常采用4～20极,最大极数可达６０极。

电机极数与转速之间得对应关系为:

这里:n——电机定子磁场同步转速

ｆ-—电源频率(50Hｚ或6０Hz)

ｐ——电机磁极数(为偶数值)

电动机转速分为定子磁场转速与转子转速,当转子转速与定子磁场转速相同时为同步转速,当电源频率为50Ｈ时,有3000,1500,1０００,750,600与５00r／min 等; 而对于异步电机,由于转子实际转速总就是慢于定子磁场转速,形成一定得转差(转差与定子磁场转速得比率称为转差率),因此异步电机得额定转速大约为:２９80、1４90、9９0与745r/ｍｉn等转速。

五、电机绝缘等级

电机绝缘结构就是指用不同得绝缘材料、不同得组合方式与不同得制造工艺制成得电机绝缘部分得结构型式。电动机得绝缘系统大致分为:绝缘电磁线、槽绝缘、相间绝缘、浸渍漆、绕组引接线、接线绝缘端子等。电机绝缘耐热等级及温度限值见下表:

电机绝缘耐热等级及温度限值

以前电动机最常用得绝缘等级为B级,目前最常用得绝缘等级为Ｆ级,Ｈ级绝缘也正在陆续被采用、

绝缘材料根据耐热等级分级,在其极限温度时,于正常运行条件下,应能保证长期使用。对于一般电机在正常运行条件下得使用期限约为20年,绝缘材料得使用寿命与使用温度得关系就是,电机运行温度每增加10℃,绝缘寿命减半。

3、因环境温度与海拔高度变化对电机功率得修正
