气体就地盘内部接线说明
可燃气体探测器工作原理及安装布线方式
可燃气体探测器工作原理及安装布线方式可燃气体探测器工作原理1、什么是可燃气体探测器可燃气体探测器是对单一或多种可燃气体浓度响应的探测器；可燃气体探测器有催化型、红外光学型两种类型。
催化型可燃气体探测器是利用难熔金属钳丝加热后的电阻变化来测定可燃气体浓度。
当可燃气体进入探测器时，在柏丝表面引起氧化反应（无焰燃烧），其产生的热量使钠丝的温度升高，而粕丝的电阻率便发生变化；红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体。
可燃气体探测器安装简单无需调试。
部分产品也可单独用在气体泄漏场所探测报警，编码产品可与各类火灾报警控制器以无极性信号二总线方式连接，与其它种类火灾探测器一起构成总线制火灾报警系统，同时具有独立报警功能。
探测器可加装二对输出控制点，用于控制通风换气设备（无源常开触点）及燃气管道关断阀（有源脉冲触点）。
可燃气体探测器工作稳定，灵敏、可靠，使用寿命长，可广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监测;也可用与防爆场所。
可燃气体探测器安装布线方式可燃气体探测器安装位置的选择:探测器的安装方式为壁挂式，安装位置(如图1所示)，应根据所使用的燃气及灶具的位置等实际情况具体分析决定，但要遵循以下原则：(1)探测器应与灶具安装在同一房间内；(2)BT∕R系列探测器安装位置与燃气源或灶具的垂直距离应大于等于50cm(因为天然气、人工煤气比较轻,在空气中会向上浮动，首先在房间上方聚集)，BY系列探测器安装在距地面30cm以内处;(3)探测器安装位置应距燃气源或灶具1.5m至4m之间。
(注：当探测的气体的比重<1表示比空气轻，安装在距顶30cm或距释放源Im;>1表示比空气重，安装在距地面30cm处。
为了正确使用探测器防止探测器故障的发生，请不要安装在以下位置：(1)直接受灶具等产生的排气、蒸汽、油烟影响的地方；(2)靠近给气口、排风扇、房门等风量流动大的地方；(3)靠近浴室或水气多的地方；(4)热水房及夜间断电的地方；(5)温度在-10。
气路连接
气路连接●使用与定位器气源端口处标识的标准接品连接气源●连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只接+11，-12，+31，-32即可）调试步骤：1、接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求。
2、按通4---20mA输入信号。
（定位器的工作电源取自输入信号）。
3、检查位置反馈杆的安装角度：●按住MODE键。
●并同时点击↑或↓键，直到操作模式代码1.3显示出来。
●松开MODE键●使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度。
●两个角度应符合下列推荐角度范围直行程应用范围在-20°---+28°之内。
角行程应用范围有-57°---+57°之内。
（-45°---+45°，开“-”关“+”）全行程角度应小于25°4、切换至配置功能级●同时按住↑和↓键●点击ENTER键●等待3秒钟，计数器从3计数到0●松开↑和↓键程序自动进入P1._配置栏5、使用↑或↓键选择定位器安装形式为直行程或角行程。
角行程安装形式：定位器没有反馈杆，其反馈轴与执行器角位移输出轴同轴心一般角位移为90°，如用于蝶阀，球阀的双气缸执行器。
直行程安装形式：定位器必须通过反馈杆驱动定位器的转动轴，一般定位器的角位移小于60°，用于驱动直行程阀门气动执行器。
注意：进行自动调整之前，必须确认安装形式，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。
6、启动自动调整程序：●按住MODE键●点击↑键一次或多次，直到显示出“P1.1”●松开MODE键●按住ENTER键3秒直到计数器倒计数到0●松开ENTER键，自动调整程序开始运行（显示器显示正在进行的程序）●自动调整程序顺利结束后，显示器显示“COMPLETE”。
在自动调整过程中如果遇到故障，程序将被迫终止并显示出故障代码,根据故障代码即可检查出故障原因。
气体灭火设备布线说明
体灭火制控盘D2Z1D1Z2K1K2GST-HX-M8502S G Z2Z1D2D1Z2Z1D2D1分区一GST-HX-M8502G S GST-HX-M8502G SZ1Z2+24VGNDLD-QKP06气YK2G1R1R GND YK2LD-8317A R2G2K12L3DC1+YK1DC1-DC1-YK1DC1+L3J12GST-LD-8329K11J11L4L1L1GG GST-LD-8318A L2G 3K Ω压力开关G2R2LD-8317A R1G1 4.7K Ω电磁阀L3L4GST-LD-8318A L1G 3K ΩL2G COM NO 需触点输入的驱动装置电磁阀光讯响器代替。
2、QKP06气体灭火控制系统特点1．Qkp06气体灭火控制盘和终端模块1）老盘：采用8302C作终端模块。
被控设备线圈一端接电源负极，另一端由8302c触点控制接到电源正极，被控设备线圈无检线电流。
2）新盘：采用8329作终端模块。
通常最好选择8329的J11、J12作控制输出，可以直接输出24V/2A控制信号，只有当QKP06驱动电流不够时才用其触点输出控制现场电源（与其它控制器配合时可能用到触点输出）。
3）代码为012114的8329模块的J11、J12端子为无源短路状态，动作时输出有源24VDC，线路检测到模块，即J11、J12连接的电磁阀等被控设备平常情况下没有检线电流。
其他代码的8329模块线路检测到电磁阀等被控设备，平常情况下有微弱的检线电流。
4）除声光控制无需终端电阻、8318A接口采用3k终端电阻外，QKP06盘的其它端子终端电阻均为4.7k。
5）新盘出厂设置为5秒脉冲驱动输出方式，可以满足多数气启动和电启动系统8329直接启动时的要求；当然设成电平持续输出方式一般也没问题。
如果qkp06配合其他控制器、驱动装置使用时有的可能需要qkp06持续输出，调试时请注意阅读该控制/驱动装置的说明书或寻求指导！1．紧急启停按钮急启动作时输出脉冲启动信号，7～8秒后控制盘确认，然后启动声光、开始延时（控制盘的延时时间＝设定时间－8秒）。
JB-QB-FANT6110气体灭火控制器使用说明

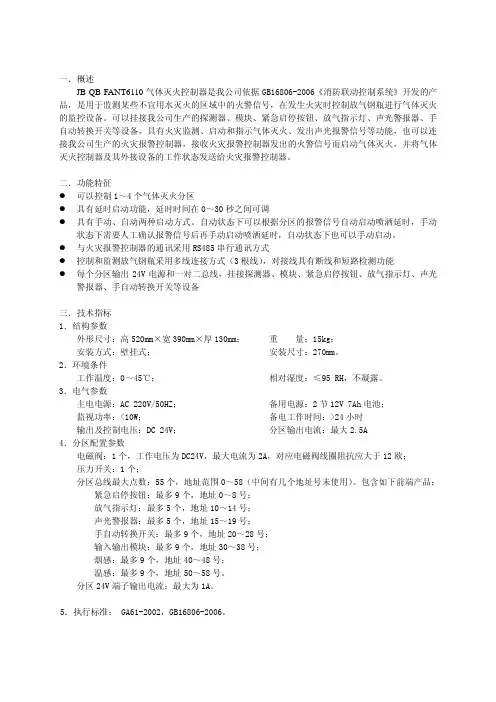

一．概述JB-QB-FANT6110气体灭火控制器是我公司依据GB16806-2006《消防联动控制系统》开发的产品，是用于监测某些不宜用水灭火的区域中的火警信号，在发生火灾时控制放气钢瓶进行气体灭火的监控设备。
可以挂接我公司生产的探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备，具有火灾监测、启动和指示气体灭火、发出声光报警信号等功能，也可以连接我公司生产的火灾报警控制器，接收火灾报警控制器发出的火警信号而启动气体灭火，并将气体灭火控制器及其外接设备的工作状态发送给火灾报警控制器。
二．功能特征l可以控制1～4个气体灭火分区l具有延时启动功能，延时时间在0～30秒之间可调l具有手动、自动两种启动方式。
自动状态下可以根据分区的报警信号自动启动喷洒延时，手动状态下需要人工确认报警信号后再手动启动喷洒延时，自动状态下也可以手动启动。
l与火灾报警控制器的通讯采用RS485串行通讯方式l控制和监测放气钢瓶采用多线连接方式（3根线），对接线具有断线和短路检测功能l每个分区输出24V电源和一对二总线，挂接探测器、模块、紧急启停按钮、放气指示灯、声光警报器、手自动转换开关等设备三．技术指标1．结构参数外形尺寸：高520mm×宽390mm×厚130mm； 重 量：15kg；安装方式：壁挂式； 安装尺寸：270mm。
2．环境条件工作温度：0～45℃； 相对湿度：≤95%RH，不凝露。
3．电气参数主电电源：AC 220V/50HZ； 备用电源：2节12V 7Ah电池；监视功率：<10W； 备电工作时间：>24小时输出及控制电压：DC 24V； 分区输出电流：最大2.5A4．分区配置参数电磁阀：1个，工作电压为DC24V，最大电流为2A，对应电磁阀线圈阻抗应大于12欧；压力开关：1个；分区总线最大点数：55个，地址范围0～58（中间有几个地址号未使用）。
包含如下前端产品：紧急启停按钮：最多9个，地址0～8号；放气指示灯：最多5个，地址10～14号；声光警报器：最多5个，地址15～19号；手自动转换开关：最多9个，地址20～28号；输入输出模块：最多9个，地址30～38号；烟感：最多9个，地址40～48号；温感：最多9个，地址50～58号。
厨房可燃气体探测器怎么接线？
厨房可燃气体探测器是一种重要的防火设备，可用于检测厨房中的可燃气体，例如天然气、丙烷和丁烷等，检测到气体泄漏或积累时会发出警报声。
以下是常见的可燃气体探测器的连接方式：
1. 确认电压：在安装之前，首先要检查探测器的电气参数，确保探测器工作时的电压与现有的电源匹配。
2. 确定位置：选择适当的位置安装可燃气体探测器。
通常建议把探测器安装在离炉子、烤箱、热水器等可能产生燃气的设备附近，尽量避免安装在厨房门、窗等会受到气流干扰的位置。
3. 布置电线：根据现场情况确定连接位置，并准备好合适的电线。
选择好通电的插座，把电线插进插座，将电线伸至需要安装探测器的位置。
4. 连接线路：将将电线与可燃气体探测器的正负极接口相对应地连接，按照说明书或图纸衔接到相应的端子上，并确保连接牢固。
5. 定位探测器：将可燃气体探测器固定在合适的位置，并确
保连接线路整齐不搅乱，使设备可以正常检测到厨房中的可燃气体。
6. 联通电源：在完成连接之后，将电源线插到插座，然后打开电源，对比设备的安装说明和使用说明，在确保设备能够正常工作的情况下完成最后的测试与调试。
请记住，在安装可燃气体探测器之前，请首先查看设备的使用说明及相关有关的安全知识，确保遵循厂家的指示进行操作。
另外，如果您不确定安装过程，或者遇到任何疑问和难题时，请寻求专业技术人员的帮助。
气体灭火控制盘安装使用介绍及其说明
延时中止指示灯：绿色，当停动控制命令发出后，此指示灯点亮。
检修指示灯：打开检修开关时点亮，用以提醒现场人员注意。
电源开关：接通或关闭控制盘电源。
复位开关：按此开关，可使控制盘复位，以此停止所有输出信号等；
检修开关：打开此开关，则断开控制盘各区输出回路，同时检修指示灯点亮。此时总线上报控制盘各编码点故障。注意维修结束后务必关闭此开关，否则系统不能正常工作！
图5-2 a)பைடு நூலகம்
图5-2 b)
5.3.
本控制盘所有外接引线由输入输出板或滤波器接入控制盘，端子图如图5-3所示。
图5-3
其中：
D1、D2：电源输入端子，无极性；
Z1、Z2：控制器信号二总线输入端子，无极性；
DC1-、DC1+：灭火启动命令端子，接终端模块；
GND、R：接GST-LD-8317A气体喷洒指示灯端子；
紧急启动按钮
2
第四分区
紧急启动按钮
14
紧急停动按钮
3
紧急停动按钮
15
气体启动
4
气体启动
16
留用
5
留用
17
第二分区
紧急启动按钮
6
第五分区
紧急启动按钮
18
紧急停动按钮
7
紧急停动按钮
19
气体启动
8
气体启动
20
留用
9
留用
21
第三分区
紧急启动按钮
10
第六分区
紧急启动按钮
22
紧急停动按钮
11
紧急停动按钮
23
气体启动
（2）L3、G、L1、K1、K2、YK1、YK2采用截面积≥1.0mm2RV线。
可燃气体探测器的接线方法
可燃气体探测器的接线方法
可燃气体探测器是一种具备监测一种或多种气体浓度功能的仪器，拥有催化型、红外型等多种不同探测方式的型号种类。
在安装该设备的时候，需要为其接线，下面小编就讲讲它的接线方法。
可燃气体探测器
可燃气体探测器接线有两种，一种是4-20mA信号输出的4路或者6路并联接线，单独控制但耗费电源线材料。
另一种是RS485总线制信号输出的32台或64台串联接线，好处是节省原材料。
1、4-20mA信号
4-20mA信号输出的4路或者6路并联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着继电器结构，使用螺丝刀一次插入拧紧即可。
由于这种三线制信号输出是并联的形式，每个可燃气体探头都需要一次连接，并重新走线。
2、RS485总线制信号
RS485总线制信号输出的32台或64台串联接线，气体报警控制主机连接探头需要用手拧开可燃气体探测器壳体盖，然后从其左侧通用钳子剥好的电源线，对着如图的继电器结构，使用螺丝刀一次插入拧紧即可。
由于这种四线制信号输出的串联形式，可以根据提前设计好的安装方案，在每个可燃气体探头安装点依次接入电源线来连通，不需要重新走向，节省很多电源线材料。
气体灭火接线说明
气体灭火接线说明
接线图：
说明：
1、Z1,GND与Z2,GND分别接8613模块的两个控制点，并在线路末端并10K电阻，在Z1及Z2线上串1K 电阻。
（烟感和温感分别联动，以控制点信号代替探测器的报警信号）
2、“手/自动转换”接紧急启停按钮板上的手/自动切换开关
3、“暂停开关”接紧急启停按钮板上的紧急停止按钮
4、“延时放气按钮”接紧急启停按钮板上的启动按钮。
5、“自动输出”接紧急启停按钮板上的自动灯
6、“手动输出”接紧急器停按钮板上的手动灯
7、“放气外部输出”要加继电器转成无源触点再接入8613模块的输入点，为放气反馈。
8、“电磁阀”直接接到瓶头阀或区域选择阀上的电磁阀，启动放气。
9、“故障外部输出”的常开触点接入8613模块的输入点，为气体灭火盘的故障信号。
带气接线方案
会所主线带气接线方案2008年12月6日(星期六)下午14：00~16：30，我公司将安排会所主线带气接线工作,具体施工方案拟定如下：一、工作安排：总指挥：XXX 负责施工现场的全面工作副总指挥：XXX 负责施工现场工作的具体实施及施工指挥成员：XXX 负责与甲方协调有关事宜及安排工作XXX 负责站内设备的调试及监护XXX 负责施工现场的技术指导及实际操作XXX 负责施工现场的安全保障及现场的联络XXX 负责施工现场人员的调配及施工材料、设备的准备工作XXX 负责现场施工的用电XXX 负责施工现场的用车施工单位：XXXX二、施工前准备工作：1、将待切点挖适合施工的工作坑，放好警戒线。
2、提前张贴停气通知，通知泰禾物业，及时做好准备工作。
3、将操作区域内的易燃物品清理干净。
4、施工人员的安排：**5、施工材料、设备的准备：耐火土1袋、8号铅丝5米、2.5磅榔头1把、6号螺丝刀1把、棉布2块、水桶1个、盲板1个、灭火器8公斤的8个、U型压力计1个、防腐带5米、警示带10米、嗅敏仪1个、洗涤灵水溶液、黄油、气焊，电焊各1套。
6、消防设备：5㎏干粉灭火器4个7、通讯工具：对讲机2个三、施工位置图：施工前：二层地面施工时：施工后：带气φ89主管线球胆开洞球胆四、施工程序及具体要求：1、2008年12月6日(星期六)下午13：30开始警戒，现场设警戒线，把带气作业点附近50米内的所有通道封闭，并把无关人员清理到警戒线以外，并设专人看护。
2、14：00开始站内放散降压，放散人员在放散时，要缓慢开启放散阀门，将室外燃气管道内的压力控制在所需的范围内（5毫米水柱）。
放散时，禁止非工作人员靠近，禁止在燃气污染区内出现任何火源。
3、管线压力降至施工所需压力后，保持此压力，开始在带气主管道上开孔（管道开孔时，施工人员必须手戴沾水手套，用和好的耐火土泥和球胆堵住切割后的缝隙，同时熄灭从缝隙中冒出来的火焰，具体方法为泥要抹沿气焊切割缝侧面操作，泥缝要保持湿润、严密，开孔2/3时，要将切割部分捆绑牢固方能继续切割，切至与主管留有2mm时停止切割，掀开孔盖时，现场严禁明火。
JB-MB-9508D气体灭火控制盘说明书—Ver1.1.
气体灭火控制盘使用说明书南京消防器材股份有限公司南京南消电子技术有限公司1. 概述9508D气体灭火控制器盘是我公司独立开发的新一代气体灭火控制器盘。
系统设计以简洁明了、可靠实用为主导思想，系统操作简单明了，便于操作；电气结构上，突出单片机的“单片”功能，运用多CPU协调工作的控制采集技术，使功能设计模块化；大大提高了系统工作效率和系统稳定性。
气体灭火控制器盘采用美国ST公司uPSD-3200系列大容量多功能单片机为控制中心，最大限度地减少外围器件，提高系统的集成度，从而提高系统的可靠性；系统采用高性能的485总线通信技术，大幅度提高了与火灾报警控制盘和灭火控制盘、灭火模块之间通信的可靠性；操作方便简单易学；灭火区域采用模块化的结构，工程配置灵活；系统满足国家强制性标准《GA61-2002 固定灭火系统驱动、控制装置》中有关气体灭火系统控制装置的要求。
a) 产品特点1. 模块化设计，方便各种用户的需求，工程配置灵活。
2. 系统集成度高，工作效率高，系统稳定。
3. 采用高性能的485总线通信技术，可靠性高。
4. 操作方便，简单易学。
b) 主要用途及适用范围系统满足国家强制性标准《GA61-2002固定灭火系统驱动、控制装置》中有关气体灭火系统控制装置的要求。
适用于宾馆、饭店、大型商场、无人值守的移动基站、计算机房、仓库等各类使用气体灭火的工程使用。
还可以与其它公司的火灾报警控制盘配合使用。
c) 使用环境及工作条件：♦环境温度： 0℃～40℃♦相对湿度：≤95%，（40±2℃）不凝露♦主电电源：AC180V～250V♦备电电源：DC24V 7Ah2. 结构特征与工作原理a）控制盘组成：9508D气体灭火控制盘由一个气体灭火显示盘与多个气体灭火操作盘（简称灭火操作盘）、消防电源、备电等组成。
每个气体灭火操作盘负责一个灭火区域。
气体灭火显示盘包括：显示主板①、控制输出板②、按键、显示板③、液晶等部件。
天燃气管道带压接线安全操作
天燃气管道带压接线的方法带压接线就是将新建天燃气管道与正在输气运行的天燃气管道相连接，使新建天燃气管道投入输气允许。
因为要对具有一定天燃气压力的管道进行切割，焊接或打口，以及钻孔，属于危险行业。
施工人员必须掌握带气接线方法，制定周密的带气接线方案，熟悉危险作业的安全技术。
带气接线方法根据接线作业时是否需要将管道内的天燃气压力降低到安全作业范围内，分为降压接线法和不降压接线法和降压接线法降压接线法时指将管道内的天燃气压力降到400～800Pa 时进行施工作业的接线方法，天燃气压力过高时，切割和焊接过程中，焊接处生成的火焰过长，影响作业人员的操作；焊炬火焰压力或电弧压力难以压住天燃气压力，造成熔池不易形成，并增加了管道内的天燃气外泄量。
天燃气压力低虽有利于操作，但控制管道内的天燃气压力为正压较困难，管径愈大或开孔愈大，愈难控制，而且切割或气焊用的氧气有可能较多的混入天燃气管道内。
当天燃气压力低于200Pa 时，外部空气就可能以对流形式渗入管内而达到爆炸极限范围。
天燃气压力的高低可通过接线地点附近的调压站，阀门和放散罐进行控制，并设专职人员负责。
采用降压接线法时，接口的开孔，组对和焊接过程中，大量天燃气外泄，因此，施工作业应以最安全和最快的速度进行，这就要求施工技术人员应根据接线现场的具体情况对接头形式及其操作工艺应精心设计。
采用管道封堵气囊）的接线工艺利用管道封堵气囊阻止管道内的天燃气外泄，使作业范围形成一个无可天燃气体的安全作业区。
管道封堵气囊是一种橡胶或尼龙网布制作的球胆，上面带有一根较长的充气软管，能承受一定压力。
将其塞入天燃气管道，向胆内充气至胀开后，即可将管道堵塞，切断气源，防止天燃气外泄。
合理利用管道封堵气囊可保障带气接线安全进行，现举例说明阻奇缺大应用。
管子对接①开天窗在原有管道端部预先选定的位置上用气割炬在管道上部切割一块椭圆形钢板，此操作称为开天窗。
一般由两人操作，一名焊工切割，一名辅助工灭火。
TX3040B气体接口安装使用说明书V1.2
安装、使用产品前，请阅读安装使用说明书。
请妥善保管好本手册，以便日后能随时查阅。
TX3040B气体灭火控制装置安装使用说明书(Ver1.2, 2011.06)第一章概述 (1)一、TX3040B气体灭火控制装置简介 (1)二、TX3040B气体灭火控制装置规格参数 (1)第二章 TX3040B气体灭火控制装置结构与安装 (2)一、TX3040B气体灭火控制装置结构特征 (2)二、TX3040B气体灭火控制装置内部接线 (3)三、TX3040B气体灭火控制装置现场布线 (5)第三章 TX3040B气体灭火控制装置使用操作 (5)一、TX3040B气体灭火控制装置菜单简介 (5)二、TX3040B气体灭火控制装置菜单操作 (6)第四章工程调试大纲 (14)一、TX3040B气体灭火控制装置调试流程 (14)二、TX3040B气体灭火控制装置调试方法 (14)第五章常见故障及维修 (16)第六章日常维护及保修 (17)附1 虚拟地址表说明 (18)附2 控制装置菜单图标含义 (18)附3 记录及故障含义 (18)第一章概述一、TX3040B气体灭火控制装置简介TX3040B(壁挂式)气体灭火控制装置（以下简称TX3040B控制装置）是深圳市泰和安科技有限公司充分调研消防市场需求，总结多年消防工程经验，融会行业标准GA61-2002《固定灭火系统驱动、控制装置通用技术条件》的要求和精神所设计的新一代气体灭火智能控制装置。
TX3040B控制装置采用中文LCD显示，各种复杂的键盘操作一律通过菜单进行，界面友好、直观方便、简单易懂。
本控制装置具有现场编程能力，最大总线报警控制点容量为200点。
TX3040B控制装置可与我公司生产的智能型探测器、手动报警按钮、输入模块、输出模块、各类开关量型、模拟量型，等现场外部器件组成独立的小系统实现火灾监控与气体灭火双重功能，是消防工程的最佳选择。
本手册应由专人负责妥善保管以备日后查用。
就地控制盘使用说明书
就地控制盘使用说明书JB-QB-BK2100型就地控制盘安装使用本产品前请仔细阅读该产品使用说明书。
图纸编号JB-QB-BK2100第 1 张共 9 张目录1 概述.................................................3 2 结构特征及工作原理...................................3 3 技术特性 (4)4 系统安装与布线 ...................................6 5 开通调试及使用 .....................................7 6 运输、贮存、开箱及开箱检查...........................7 7 跳线、拨码设置方法. (8)8 端子接线图 (9)警告:该设备使用交流220V，50Hz电源，严禁380V等高压强电接入该仪器。
图纸编号JB-QB-BK2100第 2 张共 9 张, 概述JB-QB-BK2100型就地控制盘是我公司按照GA61-93，GB16806-1997标准研制开发的新产品，既可与常规型探测器配套使用，也可直接接收外控收入信号，进行相关的消防联动要求。
JB-QB-BK2100型就地控制装置具有简洁、直观、操作简便等优点。
控制信号由报警器上的继电器输出，回授信号由CPU接收，在该装置上显示。
, 结构特征及工作原理,., 壁挂式结构控制装置的结构为壁挂式。
外型及安装尺寸:300mm×350mm×115mm(见图1)2(2 机器容量2(2(1控制器可接一路常规型探测器(或外控信号),同时可对两组闸阀的状态进行监测。
接探测器时，探测器并联总数不能超过25个。
2(2(2能自动或手动输出一组24V驱阀信号，其最大驱阀电流为3A，如需驱动多组的电磁阀，应增设驱动电源。
2(2(3图纸编号JB-QB-BK2100第 3 张共 9 张控制器有一组火警继电器、一组故障继电器、一组反馈回答继电器和一组手/自动状态继电器输出。
TX3470气体灭火终端模块
在投入运行后用短接线短接 S1 和 S2。
1
安装使用说明书(Ver.1.4, 2013.03)
［安装、使用产品前，请阅读安装使用说明书］
TX3470 气体灭火终端模块
NO、NC、COM：模块启动输出后的无源输出接点 要求 DC+、DC-、D+、D-线采用 BV-2*2.0mm2 线；穿金属管（线槽）或阻燃 PVC 管敷设
三、 结构特征
气体灭火终端模块外形示ຫໍສະໝຸດ 图如下图所示。四、 安装与布线
图 1：外形示意图
警告：安装设备之前，请切断电源并确认底壳已安装牢靠。 安装位置应注意防雨防潮，避免阳光直射。 1. 安装前应首先检查外壳是否完好无损，标识是否齐全。 2. 气体灭火终端模块接线说明如下： DC+、DC-：接气体灭火控制装置 DC+、DC-端子 D+、D-：接放气电磁阀的启动端。 S1、S2：在调试验收阶段严禁短接，否则启动输出后内部保险丝会熔断；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RP-1002 PLUS气体主机的接线和总结说明
图1 气体主机接线图
一、RP-1002 PLUS气体主机和远程控制装置NBG-1002、FAS主机的接线图如图1所示
二、接线端子说明：
1、有源输出
本机六路有源输出，每路参数见2.2节：
各路输出的功能说明如下：
OUT1：警铃输出，带线路监视。
OUT2：声光输出，带线路监视。
OUT3：控制设备1 输出，带线路监视。
OUT4：控制设备2 输出，带线路监视。
OUT5：选择阀输出，带线路监视。
OUT6：瓶头阀输出，带线路监视。
2、本机继电器输出
RP-1002PLUS 控制盘提供六路继电器常
开触点输出。
继电器的额定参数为：
2A/30VDC。
RLY7：系统火警信号。
RLY8：系统故障信号。
RLY9：延时信号。
RLY10：喷洒启动信号输出。
RLY11：手动状态信号。
自动状态信号。
3、监视输入
本机提供八路监视输入，每路的参数见2.2
节：
各路输入的功能说明如下：
IN1：探测区A 输入，带线路监视。
接兼容的
感烟或感温探测器。
IN2：探测区B 输入，带线路监视。
接兼容的
感烟或感温探测器。
IN3：启动信号输入，带线路监视。
接外部控
制设备输出。
IN4：气体喷洒输入，带线路监视。
接气体管
路压力开关。
IN5：手动启动输入，带线路监视。
接手动启
动按钮。
若有多个手动启动按钮，可并入该
输入。
IN6：手动停止输入，带线路监视。
接紧急停
止按钮。
若有多个紧急停止按钮，可并入该
输入。
IN7：
手动状态输入，带线路监视。
接手动模
式开关。
若有多个手动模式开关，可并
入该输入。
自动状态输入，带线路监视。
接自动模
式开关。
三、操作调试说明
1、手动模式下，控制盘的功能：
监视火灾报警状态，并点亮面板上的相应指示灯，鸣响蜂鸣器；
探测A 区或B 区报警时，启动警铃；
探测A 区和B 区同时报警时，启动警铃；
（注意：探测区A 和探测区B 的火灾报警探测器同时报警时，在手动状态下，控制盘不会自动开始延时计时，即不会自动启动气体喷洒控制过程。
）
2、自动模式下，控制盘的功能：
监视火灾报警状态，并点亮面板上的相应指示灯，鸣响蜂鸣器；
探测A 区或B 区报警时，启动警铃；
探测A 区和B 区同时报警时，启动警铃、声光、控制设备1、选择阀；
探测A 区和B 区同时报警时，开始延时，显示延时倒计时画面，点亮延时指示灯；
延时时间到时，启动控制设备2 和瓶头阀；
延时期间，紧急停止按钮可中止延时并停止所有输出。
如再有手动启动信号将重新开始手动启
动过程。
3、手动启动
手动启动信号输入具有最高的启动优先级，即当系统收到手动启动信号输入时，无论系统当
前处于何种状态，都将开始进入延时待喷放状态：
点亮手动启动指示灯并锁定直至控制器复位或有手动停止输入；
启动蜂鸣器发出火警声，蜂鸣器声可消音；
启动声光报警器，声光报警器可单独被停止或启动，延时阶段可手动停止所有输出；
控制输出1、选择阀、启动/二次灯，点亮相应指示灯；
进入延时阶段，点亮延时指示灯；
延时结束时，点亮启动喷洒指示灯并锁定直至控制器复位，启动控制输出2、瓶头阀并点亮
相应指示灯；
等待气体喷洒反馈信号，当收到反馈信号时，点亮气体喷洒指示灯，蜂鸣器发出气体喷洒声。
4、手动停止
在气体喷洒延时中，当有手动停止输入时：
点亮手动停止指示灯并锁定直至控制器复位或有手动启动输入；
中止控制盘的延时倒计时；
停止所有输出，相应输出状态灯熄灭。
（注意：当系统已经进入气体喷放状态，蜂鸣器发出喷放音后，手动停止将无法停止该状态下的所有输出，即手动停止只在延时仍未结束前起作用。
在手动停止操作后，若再接收到手动启动信号，则重新进入手动启动程序。
）
5、启动信号
当启动信号输入端接收到一个外部启动控制信号时：
点亮启动信号指示灯，并锁定直至控制器复位；
峰鸣器报火警声，可消音；
A．手动状态输出模式：
此状态下没有输出启动
B．自动状态输出模式：
启动声光、控制设备1 和选择阀；
开始延时，显示延时倒计时画面，点亮延时指示灯；
延时时间到时，启动控制设备2 和瓶头阀；
延时期间，紧急停止按钮可中止延时并停止所有输出。
如再有手动启动信号将重新开始
手动启动过程。
6、气体喷洒输入
短接后，仅是主机面板气体喷洒灯亮，其他没有产生相应的变化。
四、气体机到FAS主机反馈信号的实现
1、“一级火警”采用主机中的系统火警信号继电器端子RLY#7输出信号！这样一来，只要气体机收到火警信号时，都会报“一级火警”；需考虑的是，当发生“二级火警”时，一级火警还是会有信号回FAS主机！这样，当二级火警时，FAS主机就会收到一级火警和二级火警两个信号！
2、“二级火警”，利用控制设备1（2路报警时输出24V）通过继电器来转换到FAS模块作为二级火警信号。
3、“手/自动状态”信号返回，RLY#11端因已经提供给NBG-1002按钮作为自动灯和手动灯，从24V端跳了+24V 进来，当自动状态时，手动信号端有24V；手动状态下，自动端有24V输出，不能接入FAS模块！所以在手动状态下，自动端RLY#11有24V输出，拿这个来吸合继电器返回信号给FAS主机作为手动信号。
4、“故障信号”采用主机中的系统故障信号继电器端子RLY#8输出信号。
五、压力开关和放气灯的接线
因为二级报警延时后，瓶头阀输出端子（OUT#6）输出24V带动气瓶电磁阀动作，气瓶开始放气，相应的压力开关也闭合，与此同时控制设备2输出端子（OUT#4）也输出24V，所以利用控制设备2输出端子的一端串接压力开关然后经过吸和一个继电器，而且在继电器上相应接入24V直流电源，用以点亮放气灯（如图1左上方接线所示）。
总结：1、如此计算，一台气体机机最少需要3个继电器（二级火警，手动信号，压力开关与放气灯）；
2、如果觉得文档里面的图不清晰可以看原版的JPG图片。
