《高频电子线路》期末考试试卷

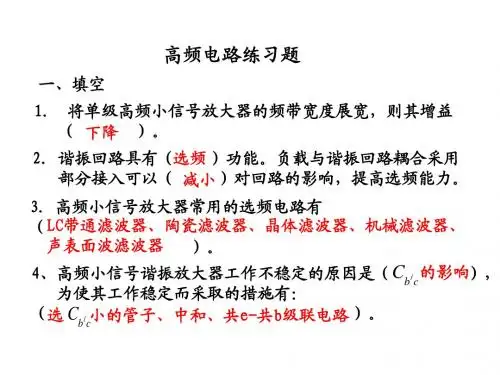

高频电子线路高频期末练习题
25、求u(t)=4cos(108t+cos5 103t)
u(t)=V0cos(107t+104t2)的瞬时频率( 107+2 104t ) 26、若调幅波的最大振幅值为15V,最小振幅值为5V,则调制 度ma=
Vmax Vmin V V 0.5 max min
16.并联谐振回路的谐振阻抗的表达式
RP
[
(1 Q ) R2Leabharlann Q 0CQ]
17.当输入信号频率高于串联谐振回路固有谐振频率 时, 回路呈( 感性 )。
18、大信号检波又称(峰值包络检波 ),小信号检波又称 (平方律) 检波;产生惰性失真的原因是 ( 放电时间常数RC太大 ),产生负峰切割失真的原因是 (交直流负载电阻相差太大,ma太大 )。 19. 集电极调幅工作在(过压 )状态,基极调幅工作在 (欠压 )状态。 20. 具有自限幅功能的鉴频器是(比例鉴频器 )。
8.普通调幅波中,调制信息包含在了( b )里 a.载波分量 b.上下边频分量 c.载波和上下边频分量 9.高电平基极调幅电路中的晶体管工作在( c )状态。 a.过压 b.临界 c.欠压 10.混频器的基本功能是保持(a、b、c)不变的情况下, 将高频振荡的载波变为固定的中频。 a. 调制类型; b. 调制参数; c. 频谱结构 11.晶体管混频器中,信号的特点是( a、b ) a.输入信号的振幅小; b.本振信号的振幅大 12.当干扰电台的频率等于或接近接收机的( a )频率时, 可形成中频干扰。 fI fL a.中频 f I b. 2 f I c. 13.调频波的调频前后平均功率( b ) a.发生变化; b.不变; c.可能变化也可能不变
(初次级匹配,忽略回路本身损耗)
高频电子线路期末考试试题大全(共3套)
高频期末考试题(一)一、填空题(本大题共20空,每空1分,共20分)1.放大器的噪声系数N F是指输入端的信噪比与输出端的信噪比两者的比值,用分贝表示即为10lg(P si/P Ni)/(P so/P No)。
2.电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为容性,发射极至基极之间的阻抗Z be性质应为容性,基极至集电极之间的阻抗Z cb性质应为感性。
3.根据干扰产生的原因,混频器的干扰主要有组合频率干扰、副波道干扰、交调干扰和互调干扰四种。
4.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是∆ϕ(t),在调频信号中是∆ω(t)。
5.锁相环路由鉴相器、环路滤波器和压控振荡器组成,它的主要作用是用于实现两个电信号相位同步,即可实现无频率误差的频率跟踪。
LC谐振回路有(串联谐振)和(并联谐振)两种谐振方式。
丙类功率放大器的基极、集电极和发射极电流均为(余弦脉冲)电流。
谐振功率放大器中,LC谐振回路既起到(阻抗匹配)的作用,又起到(选频滤波)的作用。
当收听某电台639KHZ的节目时(收音机的中频频率为465KHZ),本振频率应为(1104KHZ ),可能产生的镜像干扰频率为(1569KHZ )。
2、二极管调制电路中的二极管工作于(开关)状态。
3、为了将接收的高频信号转变为中频信号,(混频器)是超外差接收机的关键部件。
4、正因为频率与相位存在(微分积分)的关系,所以FM与PM是可以互相转换的。
5、非线性系统的主要特点是输出信号中除包含输入信号频率外,还会产生(组合频率分量)。
1.功率放大电路根据静态工作点的位置可分为甲类、乙类、丙类等三种。
2.为实现电信号的有效传输,无线电通信通常要进行调制。
常用的模拟调制方式可以分为调幅、调频和调相三种。
3.使调谐放大器工作不稳定的主要因素是晶体管结电容C b`c形成的内部反馈。
《高频电子线路》期末考试试卷(B)
《高频电子线路》期末考试试卷(B)复习资料参考答案一、填空题1. ]t cos m t cos[U f C Cm Ω-ω,2.]t sin m t cos[U f C Cm Ω+ω,3. 其载波频率为 10000 KHz ,调制波频率为 1 KHz4. 调频指数mf 为 10 rad ,最大频偏为 10KHz ,带宽BW 为 22 KHz 。
5. ]t cos m t cos[U P C Cm Ω+ω。
6.]t sin m t cos[U P C Cm Ω+ω。
7. 能产生新的频率重量,具有频率变换作用;别适用叠加原理;作用信号非常小并取适当的工作点时,非线性电路可近似按线性电路举行分析。
8. 选出实用频率信号并加以放大,而对无用频率信号予以抑制。
9. 平衡和别平衡转换、阻抗变换、功率分配与合成。
10. X1、X2为同性质电抗、 X1(或X2)与X3为异性质电抗 11. 1 ,大于1; 12. 带通 13. 带通 14. 低通 15. 频率检波,鉴频;16. 歪率鉴频器、相位鉴频器、脉冲计数式鉴频器 17. 有 18. 没有。
19. 地波、由电离层反射和折射的天波、直射波20.陶瓷滤波器、石英晶体滤波器、声表面波滤波器21.过压、欠压、临界二、作图题1.通讯系统的基本组成框图如图,请在图中框内标出各部分名称。
2.超外差式调幅收音机组成方框图,并在图中标出各部分输出电压的波形。
3.请画出AGC电路的原理框图。
4.请画出AFC电路的原理框图。
鉴频器LPFVCOu D (t)u C (t)f rf o标准频率f o输出三、综合计算题1. 振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻 p R 及通频带0.7BW 。
[解]900.035610Hz 35.6MHz f ===?=3640.722.4k 22.361022.36k 35.610Hz35.610Hz 356kH z100p R Q f BW Q ρρ===Ω=?Ω=Ω====2. 已知谐振功率放大器的CC 24V V =,C0250mA I =,5W o P =,cm CC 0.9U V =,试求该放大器的D P 、C P 、C η以及c1m I 。
《高频电子线路》期末考试参考题
1、一个完整的通信系统应该由哪几部分组成?试画出其组成框图,并简述各部分的功能。
答:一个完整的通信系统应包括:输入变换装置、发送设备、传输信道、接收设备和输出变换装置五部分,如图所示:输入变换装置塩送设容传输信_■[接收話萱|―输出变换装書输入变换装置:将信源的输出变换成适合传输的电信号;发送设备:将电信号变换成适合信道传输的形式;传输信道:将来自发射机的信号传输到接收机的物理介质;接收设备:将信道传输的信号进行处理,恢复接受信号中包含的信息;输出变换装置:将接收的电信号变换成适合用户接收的形式。
2、某谐振功率放大器输出功率Po已测出,在电路参数不变时,为了提高Po采用提高Vb 的方法,但效果不明显,试分析原因,并指出为实现输出功率明显提高可采用什么措施?为什么?答:在电路参数不变时,为了提高Po采用提高的Vb方法,但效果不明显,是因为谐振功率放大器工作在过压工作状态。
为了实现输出功率明显提高可采用提高供电电压Vcc和减小负载电阻Rp的方法,使放大器工作在临界工作状态。
3•无线电通信为什么要进行调制?常用的模拟调制方式有哪些?答:①信号不调制进行发射天线太长,无法架设;②信号不调制进行传播会相互干扰,无法接收。
常用的模拟调制方式:调幅、调频及调相。
4•谐振功率放大器效率高的原因是什么?其输出波形不失真的原因是什么?答:谐振功放效率咼是因为它的工作频率很咼,咼频谐振功放实质是将直流功率转变为高频功率,为了输出功率足够大,常选在丙类状态下工作,而丙类状态的转换率大于甲,乙类,所以其效率高。
输出不失真是因为它采用选频网络作为负载,使用谐振负载进行选频输出,故输出仍为正弦波,波形不会失真。
5、丙类放大器为什么一定要用调谐回路作为集电极负载?回路为什么一定要调到谐振状态?回路失谐将产生什么结果?答:因为丙放输出电流为余弦脉冲,为了保证输出电压为不失真的完整正弦信号,所以一定要用调谐回路作为集电极负载。
回路谐振则信号不失真且效率最高,若回路失谐则管子功耗加大,且易烧坏管子。
高频电子线路期末考试试卷(08)答案
一、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内分)将一个正确选项前的字母填在括号内1.振荡器与放大器的区别是振荡器与放大器的区别是 ( C ) A .振荡器比放大器电源电压高.振荡器比放大器电源电压高 B .振荡器比放大器失真小.振荡器比放大器失真小C .振荡器无需外加激励信号,放大器需要外加激励信号.振荡器无需外加激励信号,放大器需要外加激励信号D .振荡器需要外加激励信号,放大器无需外加激励信号.振荡器需要外加激励信号,放大器无需外加激励信号2.丙类高频功率放大器的通角丙类高频功率放大器的通角( D ) A .θ=180° B .90°<θ<180° C .θ=90° D .θ<90°3.如图所示调谐放大器,接入电阻R 4的目的是的目的是( C )A . 提高回路的Q 值B . 提高谐振频率高谐振频率C . 加宽通频带宽通频带D .减小通频带.减小通频带4.谐振功率放大器输入激励为余弦波,放大器工作在临界状态时,集电极电流为( B )A .余弦波.余弦波B .尖顶余弦脉冲波.尖顶余弦脉冲波C .有凹陷余弦脉冲波.有凹陷余弦脉冲波5.如图所示电路,.如图所示电路,以下说法正确的是以下说法正确的是以下说法正确的是 ( A )A . 该电路可以产生正弦波振荡该电路可以产生正弦波振荡B . 该电路不能产生正弦波振荡,原因在于振幅平衡条件不能满足;于振幅平衡条件不能满足;C . 该电路不能产生正弦波振荡,原因在于相位平衡条件不能满足;于相位平衡条件不能满足; D . 该电路不能产生正弦波振荡,原因在于振幅平衡、相位平衡条件均不能满足;足;6. 利用高频功率放大器的基极调制特性完成功放和振幅调制,功率放大器的工作状态应选 ( A )A .欠压.欠压B .临界.临界C .过压.过压7.用双踪示波器观察到下图所示的波形,此波形是哪种类型的调幅波此波形是哪种类型的调幅波( D )A .VSB B .SSB B .250kHz C .125kHz cos cosωωC t,调制信号u Ω(t)= U Ωsin sinΩΩt ,则调相波的表达式为,则调相波的表达式为 cos (ωC t +m P sin sinΩΩt ) B .u PM (t)=U C cos (ωC t -m P 1+m P sin sinΩΩt )cos cosωωC t D .u PM (t)=kU ΩU C cos cosωωC tsin tsinΩΩ.某超外差接收机的中频f I =465kHz ,输入信号载频fc =810kHz ,则本振信号频率为,则本振信号频率为单调谐回路放大器 和双调谐回路放大器。
高频电子线路考卷(含答案)
高频电子线路考卷(含答案)一、选择题(每题2分,共20分)A. 晶体管B. 场效应管C. 运算放大器D. 晶体振荡器2. 在高频电子线路中,下列关于功率放大器的描述,错误的是:A. 功率放大器的目的是放大信号功率B. 功率放大器通常工作在乙类或甲乙类状态C. 功率放大器的效率越高,输出功率越大D. 功率放大器会产生交越失真A. 振荡器必须满足相位平衡条件B. 振荡器必须满足幅度平衡条件C. 振荡器必须同时满足相位平衡和幅度平衡条件D. 振荡器不需要满足相位平衡和幅度平衡条件A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器A. 混频器可以实现频率的加法B. 混频器可以实现频率的减法C. 混频器可以实现频率的乘法D. 混频器可以实现频率的除法二、填空题(每题2分,共20分)6. 高频电子线路中,放大器的三种组态分别是________、________和________。
7. 在高频放大器中,为了提高增益,常采用________和________两种方法。
8. 高频振荡器按照振荡频率的稳定度可分为________振荡器和________振荡器。
9. 滤波器按照频率特性可分为________滤波器、________滤波器和________滤波器。
10. 混频器按照工作原理可分为________混频器、________混频器和________混频器。
三、简答题(每题10分,共30分)11. 简述高频放大器的主要性能指标及其物理意义。
12. 请说明高频振荡器起振和稳幅的原理。
13. 简述滤波器的主要技术指标及其作用。
四、计算题(每题15分,共30分)14. 已知某高频放大器的输入电压为10mV,输出电压为2V,求该放大器的电压增益。
15. 设一个LC振荡器的振荡频率为10MHz,求振荡回路中的电感L和电容C的值。
五、分析题(每题20分,共40分)16. 请分析影响高频放大器线性失真的因素,并提出相应的改善措施。
高频电子线路试卷及答案5
~ 学年第学期专业年级高频电子线路课程期末考试题A卷班级姓名学号得分一、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内1.改进型电容三点式振荡器的主要优点是()A.容易起振B.振幅稳定C.频率稳定度较高D.减小谐波分量2.如图所示电路,以下说法正确的是()A.该电路可以产生正弦波振荡B.该电路不能产生正弦波振荡,原因在于振幅平衡条件不能满足;C.该电路不能产生正弦波振荡,原因在于相位平衡条件不能满足;D.该电路不能产生正弦波振荡,原因在于振幅平衡、相位平衡条件均不能满足;3.功率放大电路与电压放大电路的区别是()A.前者比后者电源电压高B.前者比后者电压放大倍数大C.前者比后者效率高D.前者比后者失真小4.如图所示为示波器测量正弦波波形参数的画面,若“TIME/DIV”的指示值是5μs,则所测正弦波的频率为()A.100kHz B.50kHz C.25kHz D.20kHz5.小信号调谐放大器主要用于无线通信系统的()A.发送设备B.接收设备C.发送设备、接收设备6.高频功率放大器主要工作在()A.甲类B.乙类 C.甲乙类 D.丙类7.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt,则双边带调幅波的表达式为()A.u DSB(t)=U C cos(ωC t+m a sinΩt)B.u DSB(t)=U C cos(ωC t+m a cosΩt)C.u DSB(t)=U C(1+m a cosΩt)cosωC t D.u DSB(t)=kUΩU C cosωC tcosΩt8.单频调制时,调频波的最大频偏Δf m正比于()A.UΩB.uΩ(t)C.Ω9.鉴相的描述是()A.调幅信号的解调B.调频信号的解调C.调相信号的解调10.下图所示框图能实现何种功能?()其中u s(t)= U s cosωc tcosΩt, u r(t)= U r cosωc tA.振幅调制B.检波C.混频D.鉴频11.振荡器的相位平衡条件和振幅起振条件为()A.φT(ω)=2nл,T(jω)=1B.φT(ω)=0,T(jω)=1C.φT(ω)=2nл,T(jω)>112.调幅的描述()A.用载波信号去控制调制信号的振幅,使调制信号的振幅按载波信号的规律发生变化。
高频期末考试题和答案
高频期末考试题和答案一、单项选择题(每题2分,共20分)1. 高频电路中,谐振频率是指电路的()。
A. 阻抗最大时的频率B. 阻抗最小时的频率C. 电流最大时的频率D. 电压最大时的频率答案:B2. 在高频电路中,下列哪个元件不是无源元件?()A. 电感B. 电容C. 电阻D. 二极管答案:D3. 高频电路中的匹配网络的主要作用是()。
A. 提高功率B. 减小失真C. 提高效率D. 减小噪声答案:C4. 在高频电路中,下列哪个元件可以作为滤波器使用?()A. 电感B. 电容C. 电感和电容D. 电阻答案:C()A. 电感B. 电容C. 电阻D. 二极管答案:A6. 高频电路中,下列哪个元件的阻抗随频率的增加而减小?()A. 电感B. 电容C. 电阻D. 二极管答案:BA. 电感B. 电容C. 电阻D. 二极管答案:C8. 高频电路中,下列哪个元件的阻抗随频率的增加而先增加后减小?()A. 电感B. 电容C. 电阻D. 二极管答案:D9. 高频电路中,下列哪个元件的阻抗随频率的增加而先减小后增加?()A. 电感B. 电容C. 电阻D. 二极管答案:A10. 高频电路中,下列哪个元件的阻抗不随频率变化,但会随温度变化?()A. 电感B. 电容C. 电阻D. 二极管答案:C二、多项选择题(每题3分,共15分)11. 高频电路中,下列哪些因素会影响电路的谐振频率?()A. 电感值B. 电容值C. 电阻值D. 电源电压答案:A, B12. 高频电路中,下列哪些元件可以用于实现阻抗匹配?()A. 电感B. 电容C. 电阻D. 变压器答案:A, B, D13. 高频电路中,下列哪些元件可以用于实现信号的隔离?()A. 电感B. 电容C. 电阻D. 变压器答案:A, B, D14. 高频电路中,下列哪些元件可以用于实现信号的衰减?()A. 电感B. 电容C. 电阻D. 二极管答案:C, D15. 高频电路中,下列哪些元件可以用于实现信号的放大?()A. 电感B. 电容C. 电阻D. 三极管答案:D三、填空题(每题2分,共20分)16. 高频电路中的谐振频率可以通过改变电路中的________和________来调整。
(完整版)高频电子线路期末试卷附答案
高频电子线路一、填空题(每空1分,共13分)1.反馈式振荡器的振荡平衡条件是∑Ф=2nп和U f=U i。
三点式振荡器判别法则是X be和X ce电抗性质相同,X cb和它们电抗性质相反。
2.在大信号检波中,产生对角线失真原因是R L C L选得太大,放电太慢,跟不上输入信号包络线的变化。
产生负峰切割失真的原因是检波器交、直流负载电阻不等造成的。
3.模拟乘法器的应用很广泛,主要可用来实现调幅、同步检波和混频等频谱搬移电路中。
4.混频器按所用非线性器件的不同,可分为二极管混频器、三极管混频器和场效应管混频器等。
5.直接调频的优点是频偏大,间接调频的优点是中心频率稳定度高。
二选择题1.石英晶体谐振于fp时,相当于LC回路的(b)A.串联谐振现象 B.并联谐振现象 C.自激现象 D.失谐现象2.为了有效地实现集电极调幅,调制器必须工作在哪种工作状态(c)A.临界B.欠压C.过压3.判断下图是哪一类振荡器(c)A.考毕兹电路B.哈特莱电路C.西勒电路D.克拉泼电路4.谐振功率放大器与调谐放大器的区别是( C )A.前者比后者电源电压高B.前者比后者失真小C.谐振功率放大器工作在丙类,调谐放大器工作在甲类D.谐振功率放大器输入信号小,调谐放大器输入信号大5.如图所示为示波器测量正弦波波形参数的画面,若“VOLTS/DIV”的指示值是1V,则所测正弦波的有效值(D)A.4.6V B.2.3V C.3.25V D.1.63V6.石英晶体振荡器的主要优点是(C)A.容易起振B.振幅稳定C.频率稳定度高D.减小谐波分量7.无线通信系统接收设备中的中放部分采用的是以下哪种电路( A )A.调谐放大器B.谐振功率放大器C.检波器D.鉴频器8.调幅收音机中频信号频率为(A)A.465kHz B.10.7MHz C.38MHz D.不能确定9.一同步检波器,输入信号为u S =U S cosωC tcosΩt,恢复载波u r =U r cos(ωC+Δω)t,输出信号将产生( B )A.振幅失真B.频率失真C.相位失真10.自动频率控制简称(B)A.AGC B.AFC C.APC11.锁相环路电路的作用是(B)A.维持工作频率稳定B.实现无频率误差的频率跟踪C.使输出信号幅度保持恒定或仅在很小的范围内变化12.要观察调谐放大器的谐振曲线,需要用到以下哪个仪器(D)A.示波器B.频率计C.高频信号发生器D.扫频仪13.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt,则调频波的表达式为(B)A.u FM(t)=U C cos(ωC t+m f sinΩt)B.u FM(t)=U C cos(ωC t-m f cosΩt)C.u FM(t)=U C(1+m f sinΩt)cosωC t D.u FM(t)=kUΩU C cosωC tsinΩt14.无论是调频信号还是调相信号,它们的ω(t)和φ(t)都同时受到调变,其区别仅在于按调制信号规律线性变化的物理量不同,这个物理量在调相信号中是(D)A.ω(t)B.φ(t) C.Δω(t) D.Δφ(t)15.下图所示框图能实现何种功能?( A )其中u s(t)= U s cosωs t, u L(t)= U L cosΩtA.调幅B.检波C.混频D.鉴频三、简答题(每小题5分,共10分)1.为什么发射台要将信息调制到高频载波上再发送?答:1)信号不调制进行发射天线太长,无法架设。
word完整版高频电子线路期末试卷及答案
2008-2009学年第一学期《高频电子线路》期末考试卷(A 卷)姓名授课班号202601/2/3年级专业2006级通信,电信,电科学号题号一二三四总分审核评阅人得分)1分。
选择(共15分,每空格一、单项姚澄)。
Q越大,通频带越(),选择性越(1. 谐振回路的品质因数 D 差 B 窄 C 好A 宽)2. 晶体管在工作高频时,其放大能力与低频工作时相比,放大能力( C 不变增大 B 减小A)3. 常用集电极电流流通角θ的大小来划分功放的工作类别,丙类功放(O0O0 Oθ< 90θ= 90 D = 180B 90 < θ< 180 C A θ)( 4、电容三点式与电感三点式振荡器相比,其主要优点是输出波形好A 电路简单且易起振 B工作频率比较低C 改变频率不影响反馈系数 D)元件。
)频率附近,此时晶体等效为( 5.并联型晶体振荡器中,晶体工作在(电容C 电感D A 并联谐振 B 串联谐振同步检波但所用的滤波器有所不同,、同步检波器和变频器都是由非线性器件和滤波器组成,6 )),变频器所用的为(器所用的为(带通滤波器高通滤波器 C A 低通滤波器 B,那么,窄带调频时,调频电路中带通滤波器的~3000Hz7、若调制信号的频率是从 300Hz )通频带宽度至少应为(A 3000HzB 5400HzC 600HzD 6000Hz36??t?10210?t)sin22u(t)?(1?sin这是一个(), 8、某已调波的数学表达式为波 D SSB 波A AM 波 B FM 波 C DSB3ua?i?au9、设非线性元件的伏安特性为)产生调幅作用。
,它(31不确定能 B 不能 C A、比例鉴频器中,当输入信号幅度突然增加时,输出信号幅度(10 )。
B 随之减小 C 保持不变A 随之增加,若有干 =ff,输入信号频率,输出中频频率f,三者满足f +f、设混频器的本振频率11f ICLLIC,则可能产生的干扰称为() +f扰信号 fn= f IL镜像干扰 C A 交调干扰 B 互调干扰中频干扰 D页)7 页(共1 第河海大学常州校区考试试卷.12、要避免惰性失真,应() A 加大输入信号的调制度 B 加大调制频率RC 放电时间常数 D C 提高检波效率和滤波效果减小检波器的评阅人得分二、填空(共13分,每空格1分)高远1、LC 谐振回路有()和()两种谐振方式。
高频电子线路期末考试试卷十套(含答案)
(6 分)
2、简述 AGC 电路的作用。(4 分)
2、答:AGC 的作用是当输入信号变化很大时,保持接收机的输出信号基本稳定。即当输入
信号很弱时,接收机的增益高;当输入信号很强时,接收机的增益低。 (4 分)
3、三点式振荡器的原则是什么?(4 分)
答:“射同基反”的原则。即 Xce 与 Xbe 的电抗性质相同,Xcb 与 Xbe(或 Xce)的电抗性
大特性来描述。
5、普通调幅波的数学表达式 UAMt=Ucm(1+Ma cosΩt)cosωct,为了实现不失真调幅,
Ma 一般 ≤1。
6、实现 AGC 的方法主要有改变发射级电流 IE 和改变放大器的负载两种。
7、根据频谱变换的不同特点,频率变换电路分为频谱搬移电路和频谱的非线性变换
电路。
8、要产生较高频率信号应采用、LC 振荡器,要产生较低频率信号应采用 RC 振荡器,要产
4、石英晶振可分为串联型和并联型。( √ )
5、LC 正弦波振荡器的振荡频率由反馈网络决定。(× )
6、利用非线性器件的相乘作用实现频谱搬移。( √ )
7、大信号包络检波器是利用二极管的单向导电性及检波负载电容的充放电过程来完成检波
的。( √
)
8、谐振放大器的 Kr0.1 愈接近于 1,则放大器的选择性愈好。(√ )
3
标准答案(二)
一、填空题(每空 1 分,共 30 分)
1、接收机分为直接放大式、和超外差式 两种。
2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。
3、在集成中频放大器中,常用的集中滤波器主要有:LC 带通滤波器、陶瓷、石英晶体、声
表面波滤波器等四种。
4、丙类谐振功放有欠压、临界和过压三种工作状态,其性能可用负载特性、调制特性和放
高频电子线路期末试题答案
一、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内1.在调谐放大器的LC回路两端并上一个电阻R,可以( C )A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带2.在自激振荡电路中,下列哪种说法是正确的(C)A.LC振荡器、RC振荡器一定产生正弦波B.石英晶体振荡器不能产生正弦波C.电感三点式振荡器产生的正弦波失真较大D.电容三点式振荡器的振荡频率做不高3.试用自激振荡的相位条件判别下图能产生自激振荡的电路(D)A B C D4.若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩcosΩt,则调频波的表达式为( A )A.u FM(t)=U C cos(ωC t+m f sinΩt)B.u FM(t)=U C cos(ωC t+m p cosΩt)C.u FM(t)=U C(1+m p cosΩt)cosωC t D.u FM(t)=kUΩU C cosωC tcosΩt5.某超外差接收机的中频为465kHz,当接收931kHz的信号时,还收到1kHz的干扰信号,此干扰为( A )A.干扰哨声B.中频干扰C.镜像干扰D.交调干扰5.同步检波器要求接收端载波与发端载波( C )A.频率相同、幅度相同B.相位相同、幅度相同C.频率相同、相位相同D.频率相同、相位相同、幅度相同7.属于频谱的线性搬移过程的有(A)A.振幅调制B.频率调制C.相位调制D.角度解调8.变容二极管调频器实现线性调频的条件是变容二极管的结电容变化指数γ为(C)A.1/3 B.1/2 C.2 D.49.某单频调制的普通调幅波的最大振幅为10v,最小振幅为6v,则调幅系数m a为(C)A.0.6 B.0.4 C.0.25 D.0.110.利用石英晶体的电抗频率特性构成的振荡器是(B)A.f=fs时,石英晶体呈感性,可构成串联型晶体振荡器B.f=fs时,石英晶体呈阻性,可构成串联型晶体振荡器C.fs<f<fp时,石英晶体呈阻性,可构成串联型晶体振荡器D.fs<f<fp时,石英晶体呈感性,可构成串联型晶体振荡器11.惰性失真和负峰切割失真是下列哪种检波器特有的失真(B)A.小信号平方律检波器B.大信号包络检波器C.同步检波器12.在波形上它的包络与调制信号形状完全相同的是( A )A.AM B.DSB C.SSB D.VSB13.锁相环路的组成不包括以下哪个部分(D)A.鉴相器B.环路滤波器C.压控振荡器D.鉴频器14.丙类高频功率放大器的通角 ( D )A .θ=180°B .90°<θ<180°C .θ=90°D .θ<90°15.关于间接调频方法的描述,正确的是 ( B )A .先对调制信号微分,再加到调相器对载波信号调相,从而完成调频B .先对调制信号积分,再加到调相器对载波信号调相,从而完成调频C .先对载波信号微分,再加到调相器对调制信号调相,从而完成调频D .先对载波信号积分,再加到调相器对调制信号调相,从而完成调频二、填空题(每小题2分,共14分)1.为了有效地实现基极调幅,调制器必须工作在 欠压 状态,为了有效地实现集电极调幅,调制器必须工作在 过压 状态。
高频电子线路期末考试试卷(18)
一、单项选择题。
在每小题的四个备选答案中只有一个正确答案,将正确答案的序号添在题干后的括号内。
1、通常超外差收音机的中频为----------- 。
()(A)465KHZ (B)75KHZ (C)1605KHZ (D)10.7MHZ2、已知FM 广播的∆f m=75KHZ,F = 15KHZ,则其信号带宽BS 等于-----------。
()(A)180 KHZ (B)190 KHZ (C)90 KHZ (D)150 KHZ3、峰值包络检波器在解调高频等幅波时,其低通滤波器的输出电压为------------------。
()(A)正弦波电压(B)直流电压(C)余弦脉冲(D)零电压4、当AM 波信号较大时,检波电路可以选用---------- 。
()(A)乘积型同步检波器(B)叠加型同步检波器(C)二极管峰值包络检波器(D)平均值包络检波器5、根据调频波的特性,当单音频调制信号的振幅和频率均增大一倍时,则调频波的有效带宽将()。
(A)减小一倍(B)增大一倍(C)不变(D)增大两倍6、若要产生稳定的正弦波振荡,要求反馈型振荡器必须满足--------------- 。
()(A)平衡条件(B)起振条件和平衡条件(C)相位条件和幅度条件(D)起振条件、平衡条件和稳定条件7、满足三端式振荡器相位条件的晶体管各电极连接原则是--------------- 。
()(A)“射”同“余”异(B)“射”异“余”同(C)“集”同“余”异(D)“基”同“余”异8、接收机接收频率为f c,f L>f c,f I为中频频率,则镜象干扰频率为------------ 。
()(A)f c>f I(B)f L+fc (C)fc+2f I(D)fc+f I9、当调制信号从2KHZ 减小1KHZ,振幅从1V 增加到2V 时,调频波最大频偏从△f m 变化到-------------------。
()(A)△f m(B)0.5△f m(C)2△f m(D)4△f m10、在检波器的输入信号中,如果所含有的频率成分为ωC,ωC+Ω,ωC-Ω,则在理想情况下输出信号中含有的频率成分为(A)ωC(B)ωC+Ω(C)ωC-Ω(D)Ω二、多项选择题。
高频电子线路期末复习考试题
2.2 并联谐振回路如图P2.2所示,已知:300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。
[解]011465kHz2π2π390μH 300PFf LC≈==⨯0.70390μH100114k Ω300PF////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω42k Ω371.14k Ω390μH/300 PF /465kHz/37=12.6kHzp e s p Le e e R Q R R R R R Q BWf Q ρρ===========2.4 并联回路如图P2.4所示,已知:360pF,C =1280μH,L ==100,Q 250μH,L =12=/10,n N N =L 1k R =Ω。
试求该并联回路考虑到L R 影响后的通频带及等效谐振电阻。
[解] 631228010100881088k 36010p R Q ρ--⨯===⨯Ω=Ω⨯2263331200.7612101k 100k //88k //100k 46.8k 2801046.810/46.810/0.88105336010119.46kHz2π532π2801036010LL e p Lee e e R n R R R R R Qf BW Q Q LC ρ----'==⨯Ω=Ω'==ΩΩ=Ω⨯==⨯=⨯⨯=⨯====⨯⨯⨯⨯2.6 并联谐振回路如图P2.6所示。
已知:010MHz f =,100Q =,12k s R =Ω,L 1k R =Ω,40pF C =,匝比11323/ 1.3n N N ==,21345/4n N N ==,试求谐振回路有载谐振电阻e R 、有载品质因数e Q 和回路通频带0.7BW 。
[解] 将图P2.6等效为图P2.6(s),图中712010039.8k 2π2π104010p Q R Q f C ρ-====Ω⨯⨯⨯2212223371201.312k 20.28k 41k 16k ////(20.28//39.8//16)k 7.3k 7.3107.3102π10401018.341/2πs s L L e s p Lee R n R R n R R R R R R Qf C ρ-'==⨯Ω=Ω'==⨯Ω=Ω''==Ω=Ω⨯===⨯⨯⨯⨯⨯=0.7010MHz/0.545MHz18.34e BW f Q ===3.3 已知谐振功率放大器的CC 24V V =,C0250mA I =,5W o P =,cm CC 0.9U V =,试求该放大器的D P 、C P 、C η以及c1m I 、max C i 、θ。
(word完整版)高频电子线路期末试卷及答案,推荐文档
2008-2009学年第一学期《高频电子线路》期末考试卷(A 卷)授课班号202601/2/3年级专业2006级通信,电信,电科学号 姓名一、单项选择(共15分,每空格1分。
)1. 谐振回路的品质因数Q 越大,通频带越( ),选择性越( )。
A 宽B 窄C 好D 差2. 晶体管在工作高频时,其放大能力与低频工作时相比,放大能力( )A 增大B 减小C 不变3. 常用集电极电流流通角θ的大小来划分功放的工作类别,丙类功放( )A θ = 1800B 90O < θ< 1800C θ= 90OD θ< 90O4、电容三点式与电感三点式振荡器相比,其主要优点是 ( )A 电路简单且易起振B 输出波形好C 改变频率不影响反馈系数D 工作频率比较低5.并联型晶体振荡器中,晶体工作在( )频率附近,此时晶体等效为( )元件。
A 并联谐振B 串联谐振C 电感D 电容6、同步检波器和变频器都是由非线性器件和滤波器组成,但所用的滤波器有所不同,同步检波器所用的为( ),变频器所用的为( )A 低通滤波器B 高通滤波器C 带通滤波器7、若调制信号的频率是从 300Hz ~3000Hz ,那么,窄带调频时,调频电路中带通滤波器的 通频带宽度至少应为( )A 3000HzB 5400HzC 600HzD 6000Hz 8、某已调波的数学表达式为 t t t u 63102sin )102sin 1(2)(⨯⨯+=ππ, 这是一个( )A AM 波B FM 波C DSB 波D SSB 波9、设非线性元件的伏安特性为331u a u a i +=,它( )产生调幅作用。
A 能B 不能C 不确定10、比例鉴频器中,当输入信号幅度突然增加时,输出信号幅度( )。
A 随之增加B 随之减小C 保持不变11、设混频器的本振频率f L ,输入信号频率f C ,输出中频频率f I ,三者满足f L =f C +f I ,若有干扰信号 fn= f L +f I ,则可能产生的干扰称为( )A 交调干扰B 互调干扰C 中频干扰D 镜像干扰12、要避免惰性失真,应( )A 加大输入信号的调制度B 加大调制频率C 减小检波器的 RC 放电时间常数D 提高检波效率和滤波效果二、填空(共13分,每空格1分)1、LC 谐振回路有( )和( ) 两种谐振方式。
高频电子电路期末考试试题
电子信息科学与技术专业(本)2007级《高频电子电路》试卷(A )一、填空题(每空1.5分,共30分)1.无线电通信中信号是以 形式发射出去的。
它的调制方式有 、 、 .2。
二极管峰值包络检波器的工作原理是利用 和RC 网络 特性工作的。
3.已知LC 回路并联回路的电感L 在谐振频率f 0=30MHz 时测得L =1H μ,Q 0=100,则谐振时的电容C= pF 和并联谐振电阻R P = Ωk 。
4.谐振回路的品质因数Q 愈大,通频带愈 ;选择性愈 。
5。
载波功率为100W ,当m a =1时,调幅波总功率和边频功率分别为 和 .6。
某调谐功率放大器,已知V CC =24V ,P 0=5W ,则当%60=c η,=C P ,I CO = ,若P 0保持不变,将c η提高到80%,P c 减小 。
7。
功率放大器的分类,当θ2= 时为甲类,当θ2= 时为乙类;当θ< 为丙类.8。
某调频信号,调制信号频率为400Hz ,振幅为2V ,调制指数为30,频偏Δf = 。
当调制信号频率减小为200Hz,同时振幅上升为3V 时,调制指数变为 .二、选择题(每题2分,共20分)1。
下列哪种信号携带有调制信号的信息( )A.载波信号B.本振信号C.已调波信号D.高频振荡信号2。
设AM 广播电台允许占有的频带为15kHz ,则调制信号的最高频率不得超过( )A.30kHz B 。
7.5kHz C.15kHz D 。
不能确定3。
设计一个频率稳定度高且可调的振荡器,通常采用( )A.晶体振荡器B.变压器耦合振荡器 C 。
RC 相移振荡器 D.席勒振荡器4.在调谐放大器的LC 回路两端并上一个电阻R ,可以( )A.提高回路的Q 值B.提高谐振频率 C 。
加宽通频带 D.减小通频带5.二极管峰值包络检波器适用于哪种调幅波的解调( )A.单边带调幅波 B 。
抑制载波双边带调幅波 C 。
普通调幅波 D 。
残留边带调幅波6.下列表述正确的是( )A 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子信息本科专业《高频电子线路》试卷2009——2010学年度第二学期期末考试(A )卷一、填空题(每空1分,共30分)1、接收机分为直接放大式、和超外差式两种。
2、扩展放大器通频带的方法有组合电路法、负反馈法和集成电路法三种。
3、在集成中频放大器中,常用的集中滤波器主要有:LC带通滤波器、陶瓷、石英晶体、声表面波滤波器等四种。
4、丙类谐振功放有欠压、临界和过压三种工作状态,其性能可用负载特性、调制特性和放大特性来描述。
t=Ucm(1+Ma cosΩt)cosωct,为了实现不失5、普通调幅波的数学表达式UAM真调幅,Ma一般≤1。
6、实现AGC的方法主要有改变发射级电流I和改变放大器的负载两种。
E7、根据频谱变换的不同特点,频率变换电路分为频谱搬移电路和频谱的非线性变换电路。
8、要产生较高频率信号应采用、LC振荡器,要产生较低频率信号应采用RC振荡器,要产生频率稳定度高的信号应采用石英晶体振荡器。
9、三点式振荡器有电容和电感三点式电路。
10、丙类功放最佳工作状态是临界状态,最不安全工作状态是强欠压状态。
11、反馈式正弦波振荡器由放大部分、选频网络、反馈网络三部分组成。
12、调频电路有直接、间接调频两种方式。
13、调幅测试中,根据示波器所显示的调幅波波形可以计算出相应的调幅度Ma。
已知某普通调幅波波形及其参数如图1-1所示,试求Ma =0.25%。
二、选择题(每小题2分、共20分)将一个正确选项前的字母填在括号内1、下列不属于小信号谐振放大器的技术指标是( C )A、电压增益B、通频带C、非线性失真系数D、选择性2、某调幅广播电台的音频调制信号频率100Hz~8KHz,则已调波的带宽为( A )A、16KHzB、200KHzC、4KHzD、8KHz3、对于同步检波器,同步电压与载波信号的关系是(C )A、同频不同相B、同相不同频C、同频同相D、不同频不同相4、串联型石英晶振中,石英谐振器相当于( D )元件A、电容B、电阻C、电感D、短路线5、图1-2所示电路为( A )电路A、集电极串馈电路B、集电极并馈电路C、基极串馈电路D、基极并馈电路6、下列电路不属于频谱搬移电路的是( B )A、调幅电路B、调频电路C、检波电路D、变频电路7、反馈式正弦波振荡器的平衡条件是( A )A、AF=1,φA +φF= 2nπB、AF>1,φA+φF= 2nπC、AF<1,φA +φF= 2nπD、AF=1,φA+φF= nπ8、影响丙类谐振功率放大器性能的主要参数不包括( D )A、 VCC B、 VBBC、 UbmD、Ri9、在大信号峰值包络检波器中,由于检波电容放电时间过长而引起的失真是(B )A、频率失真B、惰性失真C、负峰切割失真D、截止失真10、要求本振信号功率大,相互影响小,放大倍数大,宜采用( A )混频电路A、基极输入,发射极注入B、基极输入,基极注入C、发射极输入,基极注入D、发射极输入,发射极注入三、判断题,对的打“√”,错的打“×”(每空1分,共10分)1、谐振放大器处在谐振时其增益最大。
(√)2、小信号谐振放大器抑制比越大,其选择性越好。
(√)3、高频功放的动态线是一条直线。
(×)4、石英晶振可分为串联型和并联型。
(√)5、LC正弦波振荡器的振荡频率由反馈网络决定。
(×)图1-26、利用非线性器件的相乘作用实现频谱搬移。
(√)7、大信号包络检波器是利用二极管的单向导电性及检波负载电容的充放电过程来完成检波的。
(√)愈接近于1,则放大器的选择性愈好。
(√)8、谐振放大器的Kr0.19、振荡器与放大器的主要区别之一是:放大器的输出信号与输入信号频率相同,而振荡器一般不需要输入信号。
(√)10、三极管实现的调幅电路属于高电平调幅电路。
(√)四、简答题(共20分)1、将下列采用调幅方式实现的无线通信系统中的超外差式接收机的组成框图补充完整。
(6分)1、答:高频放大器、混频器、中频放大器、检波器、低频放大器本地振荡器 (6分)2、简述AGC电路的作用。
(4分)2、答:AGC的作用是当输入信号变化很大时,保持接收机的输出信号基本稳定。
即当输入信号很弱时,接收机的增益高;当输入信号很强时,接收机的增益低。
(4分)3、三点式振荡器的原则是什么?(4分)答:“射同基反”的原则。
即Xce与Xbe的电抗性质相同,Xcb与Xbe(或Xce)的电抗性质相反。
(4分)4、大信号包络检波器中,若把二极管极性反接,是否起到检波作用?若能,则输出波形与原电路有什么不同?(6分)4、答:可以检波。
(3分)输出波形与原调制信号极性相反。
(3分 第五题: 计算题(共20分)1、一个单调谐放大器,若回路谐振频率f 0为10.7MHz ,通频带f bw 为120KHz ,则有载品质因数Q e 为多少?(4分)60310.7101201089bwf f ⨯==⨯=e 1、解:Q(4分)2、某谐振功放原工作在临界状态,若等效负载R (1)增大一倍 (2)减小一倍 则输出功率P O 如何变化?(6分) 2、解:(1)R增大一倍,功放工作在过压状态212cm o U P R=cm U 基本不变o P 则减小一半 (3分)(2)R 减小一倍,功放工作在欠压状态2112o cm P I R=cm I 1基本不变、o P 则减小一半 (3分)3、某调幅发射机未调制时发射功率为9KW ,当载波被正弦信号调幅时,发射功率为10.125KW 。
求调幅度Ma ,如果同时又用另一正弦信号对它进行40%的调幅,求这时的发射功率?(6分)2112a c c m P P =+av13、(1)解:P2()2 1.1250.259av c c P P P -⨯===2a1则m50%=a1m (3分)22121122a c c a c m P P m P =++av2(2)解:P2110.1250.4910.1250.7210.8452KW=+⨯⨯=+=av2P(3分) 4、若某电压信号u (t )=5cos Ωtcos ωct (V )(ωc>>Ω)画出频谱图。
(4分)电子信息本科专业《高频电子线路》试卷 2009——2010学年度第二学期期末考试 ( B )卷一、填空题(每空1分,共13分)1.石英晶体振荡器是利用石英晶体的 压电和反压电效应 工作的,其频率稳定度很高,通常可分为 串联型晶体振荡器 和 并联型晶体振荡器 两种。
2.为了有效地实现基极调幅,调制器必须工作在 欠压 状态,为了有效地实现集电极调幅,调制器必须工作在过压状态。
3.大信号包络检波器是利用二极管的单向导电性和RC网络的充放电特性工作的。
4.调频有两种方法,分别称为直接调频和间接调频。
5.谐振功率放大器通常工作在丙类,此类功率放大器的工作原理是:当输入信号为余弦波时,其集电极电流为周期性余弦脉冲波,由于集电极负载的选频作用,输出的是与输入信号频率相同的余弦波。
二、选择题(每小题2分、共30分)将一个正确选项前的字母填在括号内1.在调谐放大器的LC回路两端并上一个电阻R,可以( C )A.提高回路的Q值B.提高谐振频率C.加宽通频带D.减小通频带2.在自激振荡电路中,下列哪种说法是正确的( C )A.LC振荡器、RC振荡器一定产生正弦波B.石英晶体振荡器不能产生正弦波C.电感三点式振荡器产生的正弦波失真较大D.电容三点式振荡器的振荡频率做不高3.如图为某收音机的变频级,以下正确叙述是( A )A.电感三点式本机振荡电路B.双回路调谐放大器取出中频信号C.对接收信号构成共基放大电路D.以上说法都不对4.试用自激振荡的相位条件判别下图能产生自激振荡的电路(D )A B C D 5.功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等(D )A.电路特点B.功率放大倍数C.电流大小D.功放管静态工作点选择情况6.用万用表欧姆档测量小功率三极管的电极时,应该把欧姆档拨到(A )A.R×100或R×1k档B.R×1档C.R×10档D.R×10k档7.若载波uC(t)=UCcosωCt,调制信号uΩ(t)= UΩcosΩt,则调频波的表达式为(A )A.uFM(t)=UCcos(ωCt+mfsinΩt)B.uFM(t)=UCcos(ωCt+mpcos Ωt)C.uFM(t)=UC(1+mpcosΩt)cosωCt D.uFM(t)=kUΩUCcosωCtcos Ωt8.MC1596集成模拟乘法器不可以用作(C )A.振幅调制B.调幅波的解调C.频率调制D.混频9.某超外差接收机的中频为465kHz,当接收931kHz的信号时,还收到1kHz 的干扰信号,此干扰为( A )A.干扰哨声B.中频干扰C.镜像干扰D.交调干扰10.混频电路又称变频电路,在变频过程中以下正确叙述是( C )A.信号的频谱结构发生变化B.信号的调制类型发生变化C.信号的载频发生变化11.二极管峰值包络检波器,原电路正常工作。
若加大调制频率Ω,会引起( A )A.惰性失真B.底部切割失真C.惰性失真和底部切割失真12.AGC电路的作用是( C )A.维持工作频率稳定B.消除频率误差C.使输出信号幅度保持恒定或仅在很小的范围内变化13.同步检波器要求接收端载波与发端载波( C )A.频率相同、幅度相同B.相位相同、幅度相同C.频率相同、相位相同D.频率相同、相位相同、幅度相同14.属于频谱的线性搬移过程的有( A )A.振幅调制B.频率调制C.相位调制D.角度解调15.双边带(DSB)信号的振幅正比于( C )A.UΩB.uΩ(t) C.|uΩ(t)|三、简答题(每小题5分,共10分)1.通信系统由哪些部分组成?各组成部分的作用是什么?答:通信系统由输入、输出变换器,发送、接收设备以及信道组成。
输入变换器将要传递的声音或图像消息变换为电信号(基带信号);发送设备将基带信号经过调制等处理,并使其具有足够的发射功率,再送入信道实现信号的有效传输;信道是信号传输的通道;接收设备用来恢复原始基带信号;输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。
2.当谐振功率放大器的输入激励信号为余弦波时,为什么集电极电流为余弦脉冲波形?但放大器为什么又能输出不失真的余弦波电压?答:因为谐振功率放大器工作在丙类状态(导通时间小于半个周期),所以集电极电流为周期性余弦脉冲波形;但其负载为调谐回路谐振在基波频率,可选出ic的基波,故在负载两端得到的电压仍与信号同频的完整正弦波。
四、下图所示LC 正弦波振荡电路,图中Lc 为高频扼流圈,C E 和C B 可视为交流短路。
1、画出交流等效电路2、判断是否满足自激振荡所需相位条件3、若满足,电路属于何种类型的振荡器4、写出估算振荡频率f o 的表达式 (10分)解:1. 图(略)2.满足3.串联改进型电容三点式振荡器 4.五、某调幅波表达式为u AM (t )=(5+3cos2π×4×103t )cos2π×465×103t (v)1、画出此调幅波的波形2、求带宽3、若负载电阻R L =100Ω,求调幅波的总功率 (10分) 解:1.321C 1C 1C 11C ++=∑∑=LC 21f oπ2. BW =2×4kHz =8kHz3. Ucm=5 m a =0.6Pc =U 2cm/2 R L =125mW P Σ=(1+ m 2a /2 )P c =147.5mW六、下图所示二极管峰值包络检波电路中, u AM (t )=0.8(1+0.8cos Ωt )cos ωc t (v),其中f c =4.7MHz ,F =(100~5000)Hz ,R L =5K Ω,为了不产生惰性失真和底部切割失真,求检波电容C L 和电阻R`L 的值 (10分) 解:为了不产生惰性失真, 解得40.6pF ≤C L ≤0.0047uF为了不产生底部切割失真, 解得R`L ≥20 k Ω七、已知调频信号u FM (t )=100cos (2π×108t +20sin2π×103t ) (mv) 求:1.载波频率f c ,调制信号频率F 和调频指数m f . 2.最大频偏Δf m3.调频波有效带宽BW (10分) 解: 1.载波频率f c =1MHz 调制信号频率F =1kHz调频指数m f =20rad 2.最大频偏Δf m =m f F =20kHz3.调频波有效带宽BW =2(Δf m +F )=42kHz八、某调频发射机框图如下图所示,调频器输出FM 信号的中心工作频率f c =8MHz ,最大频偏Δf m =40kHz ,框图中混频器输出取差频信号;若最高调制频率Fmaxamax 2aL L c m m 1C R 105Ω≤≤-~ωL L LL a R R R R R m ''≤Ω+==15kHz ,求:1.该设备输出信号的中心频率f o 及最大频偏Δf mo ;2.放大器1和放大器2输出的信号中心频率与频谱带宽各为多少? (7分)解:1. 输出信号的中心频率f o =3×8-15=9MHz 最大频偏Δf mo =120kHz2. 放大器1输出的中心频率为8MHz ,BW =2(15+40)=110kHz放大器2输出的中心频率为9MHz ,BW =2(15+120)=270kHz电子信息本科专业《高频电子线路》试卷2009——2010学年度第二学期期末考试 ( C )卷一、填空题(每空1分,共14分)1.放大电路直流通路和交流通路画法的要点是:画直流通路时,把 电容 视为开路;画交流通路时,把 电感 视为短路。
