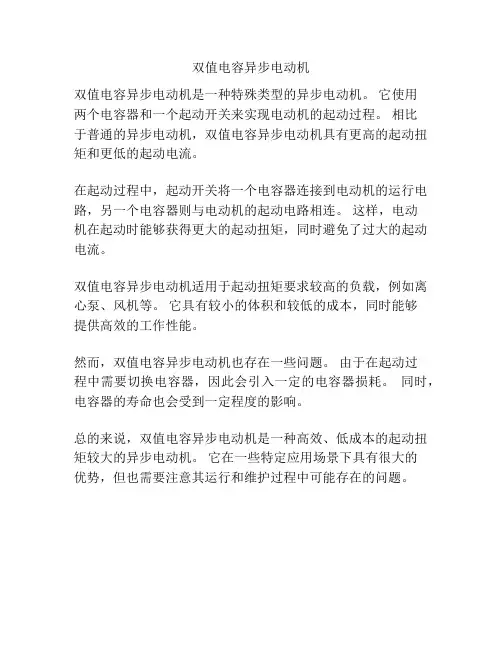

双值电容异步电动机是一种特殊类型的异步电动机。
它使用
两个电容器和一个起动开关来实现电动机的起动过程。
相比
于普通的异步电动机，双值电容异步电动机具有更高的起动扭矩和更低的起动电流。
在起动过程中，起动开关将一个电容器连接到电动机的运行电路，另一个电容器则与电动机的起动电路相连。
这样，电动
机在起动时能够获得更大的起动扭矩，同时避免了过大的起动电流。
双值电容异步电动机适用于起动扭矩要求较高的负载，例如离心泵、风机等。
它具有较小的体积和较低的成本，同时能够
提供高效的工作性能。
然而，双值电容异步电动机也存在一些问题。
由于在起动过
程中需要切换电容器，因此会引入一定的电容器损耗。
同时，电容器的寿命也会受到一定程度的影响。
总的来说，双值电容异步电动机是一种高效、低成本的起动扭矩较大的异步电动机。
它在一些特定应用场景下具有很大的
优势，但也需要注意其运行和维护过程中可能存在的问题。
Y系列电机型号大全（最新整理）
Y系列电机型号⼤全（最新整理）Y系列电机常⽤型号对照表电机型号意义Y 系列三相异步电动机为全封闭⾃扇风冷式⿏笼型交流异步电动机，它是我国统⼀设计的最新系列，防护等级为IP44。
Y系列电动机具有⾼效、节能、起动转矩⼤、性能好、噪声低、振动⼩、可靠性⾼、功率等级和安装尺⼨符合IEC 标准以及使⽤维护⽅便等优点。
Y系列电动机适⽤于不含易燃、易爆或腐蚀性⽓体的⼀般场所和⽆特殊要求的机械上，如：⾦属切削机床、⽔泵、风机、运输机械、搅拌机、农业机械、⾷品机械等。
Y系列电动机的型号由四部分组成：第⼀部分汉语拼⾳字母Y表⽰异步电动机；第⼆部分数字表⽰机座中⼼⾼（机座不带底脚时，与机座带底脚时相同）；第三部分英⽂字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁⼼长度代号；使⽤条件环境温度：不超过40℃。
海拔：不超过1000⽶。
相对湿度：不超过95℅额定电压：380伏。
额定频率：50赫兹。
接法：3千⽡及以下为Y接，4千⽡及以上为Δ接。
⼯作⽅式：连续（S1）。
例型号：Y132S1-2 3KWY....Y表⽰异步电动机132.....第⼆部分数字表⽰机座中⼼⾼毫⽶数（机座不带底脚时，与机座带底脚时相同）；S－....第三部分英⽂字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁⼼长度代号；1-....字母后的数字为铁⼼长度代号；－2.....第四部分横线后的数字为电动机的极数，这是⼀台2极电动机。
3KW表⽰电机功率的数字，这是⼀个完整的电机型号。
Y132S1-2 的意义就是：系列+机座号+极数第⼀部分汉语拼⾳字母Y表⽰异步电动机；第⼆部分数字表⽰机座中⼼⾼（机座不带底脚时，与机座带底脚时相同）；第三部分英⽂字母为机座长度代号（S-短机座、M-中机座、L-长机座），字母后的数字为铁⼼长度代号；使⽤条件环境温度：不超过40℃。
海拔：不超过1000⽶。
相对湿度：不超过95℅额定电压：380伏。
电机分类及选型
电机分类及选型一、电机分类：电机是发电机和电动机的统称。
其中发电机分为三相同步发电机和单相同步发电机。
而电动机分为同步电动机和异步电动机。
并且异步电动机更加广泛使用。
异步电动机又分为：三相异步电动机和单相异步电动机。
三相异步电动机还分为铸铁壳和铝壳两种，一般铸铁居多（标注字母Y、Y2、AS、JO2、JW、YS），铝壳较少（标注字母MS）。
单相异步电动机包含有：1.单相电容起动异步电动机:YC(CO2)、JY、MC（铝壳）；2.单相电阻起动异步电动机:YU(BO2)、JZ 、MU(铝壳)；3.单相电容运转异步电动机:YY(DO2)、MY(铝壳)；4.单相双值电容异步电动机:YL、ML(铝壳)；5.罩极电动机。
二、电机主要性能对比：三、电机型号命名：Y 2 100 L 2 — 4系第中机铁极列二心座心数代次高长长号设计1、系列代号: Y2、设计代号: 2为第二次设计(改进) 1 为第一次设计3、中心高H:从电机轴伸中心轴线至底脚平面的高度。
按标准有：56、63、71、80、90、100、112、132、160、180、225、280、315及以上(中型电机)4、机座长（L）:按长短分S—短、M—中、L—长5、铁心长:1—短、功率小；2—长、功率大6、极数:影响电机转速。
约：2极—2850r/min 4极：1450r/min6极—930r/min 8极：720r/min四、电机主要性能指标：效率η:输出功率/输入功率0.4～0.9功率因素:Cosφ0.6～0.98起动转矩:0.5～3.0起动电流:起动电流/额定电流=4～7倍最大转矩:1.6～2.2倍最小转矩:大于1.2倍允许:E—75K B—80K F—100K H—130K (绝缘等级)噪声:（dB/A）40—80dB/A振动:0.7mm/s—2.8mm/s五、使用电压及频率:1、电压(标准)有:单相:107、110、115、127、200、220、230、240V频率：50HZ、60HZ 三相：220、240、380、400、690(700)、660V频率：50HZ、60HZ2、接线方式:Y/△、380/220V或660/380V(倍双电压)Y/YY:440/220V、460/230V3、出线头：6个、9个、12个4、外壳防护等级例如IP 5 5IP International protection 缩写:IP5 防液体进入电机内部能力5 防固体进入电机内部能力常见等级有IP23、IP44、IP54、IP55等。
异步电动机产品常见代号
异步电动机产品常见代号
序号产品名称产品代号代号汉字意义
1三相异步电机Y异
2分马力三相异步电机YS异三
3绕线转子三相异步电机（大中型）YR异绕
4立式三相异步电动机（大中型）YLS异立三
5绕线转子立式三相异步电动机（大中型）YRL异绕立
6大型二极（快速）三相异步电动机YK异（二）
7大型绕线转子二极（快速）三相异步电动机YRK异绕（二）8电阻起动单相异步电动机YU异（组）
9电容起动单相异步电动机YC异（容）
10电阻运转单相异步电动机YY异运
11双值电容单相异步电动机YL异（双）
12罩极单相异步电动机YJ异极
13罩极单相异步电动机（方行）YJF异极方
14三相异步电动机（高效率）YX异效
15电阻起动单相异步电动机（高效率）YUX异阻效
16电容起动单相异步电动机（高效率）YCX异容效
17电容运转单相异步电动机（高效率）YYX异运效
18双值电容单相异步电动机（高效率）YLX异（双）效19三相异步电动机（高起动转距）YQ异起
20高转差率（滑率）三相异步电动机YH异滑。
电机型号的区别

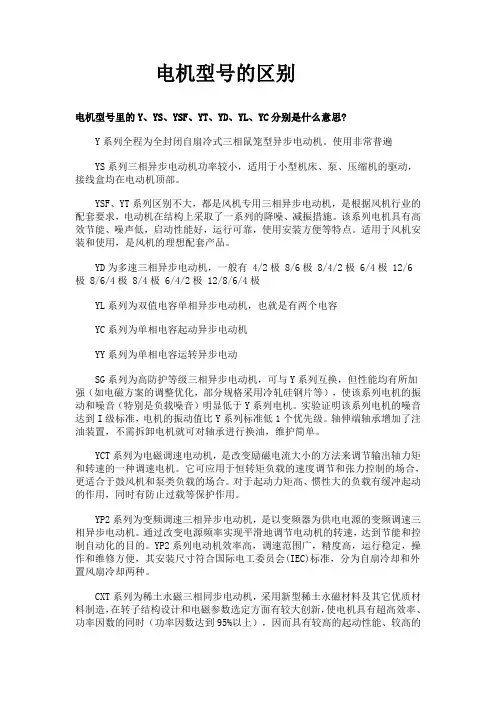

电机型号的区别电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有 4/2极 8/6极 8/4/2极 6/4极 12/6极 8/6/4极 8/4极 6/4/2极 12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列为单相电容起动异步电动机YY系列为单相电容运转异步电动SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。
对于起动力矩高、惯性大的负载有缓冲起动的作用，同时有防止过载等保护作用。
YP2系列为变频调速三相异步电动机，是以变频器为供电电源的变频调速三相异步电动机。
通过改变电源频率实现平滑地调节电动机的转速，达到节能和控制自动化的目的。
YP2系列电动机效率高，调速范围广，精度高，运行稳定，操作和维修方便，其安装尺寸符合国际电工委员会(IEC)标准，分为自扇冷却和外置风扇冷却两种。
CXT系列为稀土永磁三相同步电动机，采用新型稀土永磁材料及其它优质材料制造，在转子结构设计和电磁参数选定方面有较大创新，使电机具有超高效率、功率因数的同时（功率因数达到95%以上），因而具有较高的起动性能、较高的牵入同步转矩和较大的过载能力，并且电机效率曲线比较平直，低负荷时也具有很高的效率，能够广泛应用于石油、化工、冶金、矿山、纺织等长期负荷运行的设备。
-中国节能产品认证规则
CQC31-461113-2011 小功率电动机
4.2.3 样品及资料处置 检验结束并出具检验报告后，有关检验记录和相关资料由检测机构保存，样品按 CQC 有关要求处置。
产品名称
小功率三相异步电动机 电容运转异步电动机 电容起动异步电动机 双值电容异步电动机 房间空调器风扇电动机
表 1 检测单元划分原则及选样原则、数量
6．认证结果评价与批准 6.1 认证结果评价与批准
CQC 对产品检验结论、工厂检查结论进行综合评价。评价合格后，按认证单元向申请人颁发认证证书。
6.2 认证时限 在完成产品检验和工厂检查后，对符合认证要求的，一般情况下在 30 天内颁发认证证书。
6.3 认证终止 当产品检验不合格或工厂检查不通过时，CQC 做出不合格决定，终止认证。终止认证后如要继续认证，
5.2 初始工厂检查时间
一般情况下，产品检验合格后，再进行初始工厂检查。工厂检查原则上应在产品检验结束后一年内完 成，否则应重新进行产品检验。初始工厂检查时，工厂应生产申请认证范围内的产品。
根据工厂的生产规模确定工厂检查人日数，初始工厂检查人日数见表 5。如果申请认证产品未获安全认 证证书，可增加 1 人日进行安全项目的检查；如果 CCC 认证或 CQC 标志认证工厂检查同时进行，可减少 1 人 日数。
制定单位：中国质量认证中心 参与起草单位：广州威凯检测技术研究院、上海电器设备检测所参与制定。 主要起草人：罗妍、罗军波、倪立新、梁斌。
CQC31-461113-2011 小功率电动机
1．适用范围 本规则适用于 690V 及以下的电压和 50Hz 交流电源供电的小功率三相异步电动机（2、4、6 极，10W～
注3.工厂应具备完成所申请认证产品确认检验的设备能力。
电动机能效限定值及能效等级 2020 版
电动机能效限定值及能效等级１ 范围本标准规定了三相异步电动机、单相异步电动机、空调器风扇用电动机的能效等级、能效限定值和试验方法。
本标准适用于额定电压１０００Ｖ以下，５０Ｈｚ三相交流电源供电，额定功率在１２０Ｗ～１０００ｋＷ范围内，极数为２极、４极、６极和８极，单速封闭自扇冷式、Ｎ设计、连续工作制的一般用途电动机或一般用途防爆电动机。
还适用于６９０Ｖ及以下的电压和５０Ｈｚ交流电源供电的电容起动异步电动机（１２０Ｗ～３７００Ｗ）、电容运转异步电动机（１２０Ｗ～２２００Ｗ）、双值电容异步电动机（２５０Ｗ～３７００Ｗ）等一般用途电动机，以及空调器风扇用电容运转电动机（１０Ｗ～１１００Ｗ）和空调器风扇用无刷直流电动机（１０Ｗ～１１００Ｗ）。
２ 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ＧＢ／Ｔ７５５—２０１９ 旋转电机 定额和性能ＧＢ／Ｔ１０３２ 三相异步电动机试验方法ＧＢ／Ｔ５１７１．１—２０１４ 小功率电动机 第１部分：通用技术条件ＧＢ／Ｔ５１７１．２１ 小功率电动机 第２１部分：通用试验方法３ 术语和定义下列术语和定义适用于本文件。
３．１电动机能效限定值 犿犻狀犻犿狌犿犪犾犾狅狑犪犫犾犲狏犪犾狌犲狊狅犳犲狀犲狉犵狔犲犳犳犻犮犻犲狀犮狔犳狅狉犿狅狋狅狉狊在标准规定的测试条件下，允许电动机效率的最低标准值。
４ 能效等级电动机能效等级分为３级。
其中１级能效最高。
各等级电动机在额定输出功率下的实测效率应不低于表１～表６的规定。
各等级电动机在额定输出功率下的实测效率容差应符合ＧＢ／Ｔ７５５—２０１９的表２１、ＧＢ／Ｔ５１７１．１—２０１４的表２～表６及相应产品标准的规定。
表中未列出额定功率值的电动机，其效率可用线性插值法确定。
１表１ 三相异步电动机各能效等级额定功率／ｋＷ效率／％１级２级３级２极４极６极８极２极４极６极８极２极４极６极８极０．１２７１．４７４．３６９．８６７．４６６．５６９．８６４．９６２．３６０．８６４．８５７．７５０．７０．１８７５．２７８．７７４．６７１．９７０．８７４．７７０．１６７．２６５．９６９．９６３．９５８．７０．２０７６．２７９．６７５．７７３．０７１．９７５．８７１．４６８．４６７．２７１．１６５．４６０．６０．２５７８．３８１．５７８．１７５．２７４．３７７．９７４．１７０．８６９．７７３．５６８．６６４．１０．３７８１．７８４．３８１．６７８．４７８．１８１．１７８．０７４．３７３．８７７．３７３．５６９．３０．４０８２．３８４．８８２．２７８．９７８．９８１．７７８．７７４．９７４．６７８．０７４．４７０．１０．５５８４．６８６．７８４．２８０．６８１．５８３．９８０．９７７．０７７．８８０．８７７．２７３．００．７５８６．３８８．２８５．７８２．０８３．５８５．７８２．７７８．４８０．７８２．５７８．９７５．０１．１８７．８８９．５８７．２８４．０８５．２８７．２８４．５８０．８８２．７８４．１８１．０７７．７１．５８８．９９０．４８８．４８５．５８６．５８８．２８５．９８２．６８４．２８５．３８２．５７９．７２．２９０．２９１．４８９．７８７．２８８．０８９．５８７．４８４．５８５．９８６．７８４．３８１．９３９１．１９２．１９０．６８８．４８９．１９０．４８８．６８５．９８７．１８７．７８５．６８３．５４９１．８９２．８９１．４８９．４９０．０９１．１８９．５８７．１８８．１８８．６８６．８８４．８５．５９２．６９３．４９２．２９０．４９０．９９１．９９０．５８８．３８９．２８９．６８８．０８６．２７．５９３．３９４．０９２．９９１．３９１．７９２．６９１．３８９．３９０．１９０．４８９．１８７．３１１９４．０９４．６９３．７９２．２９２．６９３．３９２．３９０．４９１．２９１．４９０．３８８．６１５９４．５９５．１９４．３９２．９９３．３９３．９９２．９９１．２９１．９９２．１９１．２８９．６１８．５９４．９９５．３９４．６９３．３９３．７９４．２９３．４９１．７９２．４９２．６９１．７９０．１２２９５．１９５．５９４．９９３．６９４．０９４．５９３．７９２．１９２．７９３．０９２．２９０．６３０９５．５９５．９９５．３９４．１９４．５９４．９９４．２９２．７９３．３９３．６９２．９９１．３３７９５．８９６．１９５．６９４．４９４．８９５．２９４．５９３．１９３．７９３．９９３．３９１．８４５９６．０９６．３９５．８９４．７９５．０９５．４９４．８９３．４９４．０９４．２９３．７９２．２５５９６．２９６．５９６．０９４．９９５．３９５．７９５．１９３．７９４．３９４．６９４．１９２．５７５９６．５９６．７９６．３９５．３９５．６９６．０９５．４９４．２９４．７９５．０９４．６９３．１９０９６．６９６．９９６．５９５．５９５．８９６．１９５．６９４．４９５．０９５．２９４．９９３．４１１０９６．８９７．０９６．６９５．７９６．０９６．３９５．８９４．７９５．２９５．４９５．１９３．７１３２９６．９９７．１９６．８９５．９９６．２９６．４９６．０９４．９９５．４９５．６９５．４９４．０１６０９７．０９７．２９６．９９６．１９６．３９６．６９６．２９５．１９５．６９５．８９５．６９４．３２００９７．２９７．４９７．０９６．３９６．５９６．７９６．３９５．４９５．８９６．０９５．８９４．６２５０９７．２９７．４９７．０９６．３９６．５９６．７９６．５９５．４９５．８９６．０９５．８９４．６３１５～１０００９７．２９７．４９７．０９６．３９６．５９６．７９６．６９５．４９５．８９６．０９５．８９４．６２表２ 电容起动异步电动机能效等级额定功率／Ｗ效率／％１级２级３级２极４极６极２极４极６极２极４极６极１２０—５８．１——５４．１——５０．０—１８０６７．５６０．９—６３．８５７．０—６０．０５３．０—２５０７１．１６５．７６１．９６７．７６１．９５８．０６４．０５８．０５４．０３７０７２．０６９．３６５．７６８．６６５．７６１．９６５．０６２．０５８．０５５０７４．６７２．９６７．５７１．４６９．５６３．８６８．０６６．０６０．０７５０７６．４７４．６６８．４７３．３７１．４６４．８７０．０６８．０６１．０１１００７８．１７７．２７０．２７５．２７４．２６６．７７２．０７１．０６３．０１５００７９．８７８．９７４．６７７．０７６．１７１．４７４．０７３．０６８．０２２００８０．６７９．８７６．４７７．９７７．０７３．３７５．０７４．０７０．０３０００８１．４８０．６—７８．８７７．９—７６．０７５．０—３７００８２．２８１．４—７９．８７８．８—７７．０７６．０—表３ 电容运转异步电动机能效等级额定功率／Ｗ效率／％１级２级３级２极４极６极２极４极６极２极４极６极１２０６７．５６４．８６０．９６３．８６０．９５７．０６０．０５７．０５３．０１８０７２．０６９．９６３．９６８．６６４．７５９．０６５．０５９．０５５．０２５０７２．９７３．５６８．６６９．５６８．５６１．６６６．０６１．５５７．０３７０７３．８７７．３７３．５７０．５７２．７６７．６６７．０６６．０５９．７５５０７７．８８０．８７７．２７４．１７７．１７３．１７０．０７０．０６５．８７５０８０．７８２．５７８．９７７．４７９．６７５．９７２．１７２．１７２．０１１００８２．７８４．１—７９．６８１．４—７５．０７５．０—１５００８４．２８５．３—８１．３８２．８—７７．２７７．２—２２００８５．９—８３．２——７９．７——３表４ 双值电容异步电动机能效等级额定功率／Ｗ效率／％１级２级３级２极４极２极４极２极４极２５０—７３．５—６８．５—６２．０３７０７３．８７７．３７０．５７２．７６７．０６６．０５５０７７．８８０．８７４．１７７．１７０．０７０．０７５０８０．７８２．５７７．４７９．６７２．１７２．１１１００８２．７８４．１７９．６８１．４７５．０７５．０１５００８４．２８５．３８１．３８２．８７７．２７７．２２２００８５．９８６．７８３．２８４．３７９．７７９．７３０００８７．１８７．７８４．６８５．５８１．５８１．５３７００８７．８８８．３８５．４８６．３８２．６８２．６表５ 空调器风扇用电容运转电动机能效等级额定功率／Ｗ效率／％１级２级３级４极６极８极４极６极８极４极６极８极１０３１．０２８．０２７．０２７．０２４．０２３．０２３．０２０．０１９．０１６３７．０３４．０３２．０３３．０３０．０２８．０２９．０２６．０２４．０２０４０．０３７．０３４．０３６．０３３．０３０．０３２．０２９．０２６．０２５４４．０４０．０３７．０４０．０３６．０３３．０３６．０３２．０２９．０３０４６．０４２．０３９．０４２．０３８．０３５．０３８．０３４．０３１．０３５４８．０４４．０４１．０４４．０４０．０３７．０４０．０３６．０３３．０４０５０．０４６．０４３．０４６．０４２．０３９．０４２．０３８．０３５．０５０５３．０４９．０４５．０４９．０４５．０４１．０４５．０４１．０３７．０６０５５．０５１．０４７．０５１．０４７．０４３．０４７．０４３．０３９．０７５５６．０５３．０４８．０５２．０４９．０４４．０４８．０４５．０４０．０９０５７．０５４．０４９．０５３．０５０．０４５．０４９．０４６．０４１．０１００５８．０５５．０５０．０５４．０５１．０４６．０５０．０４７．０４２．０１２０６０．０５６．０５１．０５６．０５２．０４７．０５２．０４８．０４３．０１５０６２．０５７．０５３．０５８．０５３．０４９．０５４．０４９．０４５．０１８０６４．０５８．０５４．０６０．０５４．０５０．０５６．０５０．０４６．０２５０６７．０６１．０５７．０６３．０５７．０５３．０５９．０５３．０４９．０３７０７３．０６５．０６０．０６９．０６１．０５６．０６５．０５７．０５２．０４表５（续）额定功率／Ｗ效率／％１级２级３级４极６极８极４极６极８极４极６极８极４００７４．０６６．０６１．０７０．０６２．０５７．０６６．０５８．０５３．０４５０７５．０６８．０６２．０７１．０６４．０５８．０６７．０６０．０５４．０４８０７６．０６９．０６３．０７２．０６５．０５９．０６８．０６１．０５５．０５００７７．０７０．０６４．０７３．０６６．０６０．０６９．０６２．０５６．０５５０７８．０７１．０６５．０７４．０６７．０６１．０７０．０６３．０５７．０７５０８０．０７４．０７１．０７６．０７０．０６７．０７２．０６６．０６３．０１１００８２．０７７．０—７８．０７３．０—７４．０６９．０—表６ 空调器风扇用无刷直流电动机能效等级额定功率／Ｗ效率／％转速／（ｒ／ｍｉｎ）≤５００５００～７００７００～１０００１０００～１３００＞１３００１级２级３级１级２级３级１级２级３级１级２级３级１级２级３级１０６１．３５６．９５２．９６３．６６１．０５６．６７０．３６７．３６２．９７３．７６９．３６６．３７３．７６９．３６６．３１６６２．０５７．７５３．７６４．９６２．２５７．９７１．０６８．０６３．７７４．２７０．０６７．０７４．２７０．０６７．０２０６２．４５８．３５４．３６５．９６３．０５８．９７１．４６８．４６４．３７４．６７０．４６７．４７４．６７０．４６７．４２５６３．０５９．０５５．０６７．０６４．０６０．０７２．０６９．０６５．０７５．０７１．０６８．０７５．０７１．０６８．０３０６３．６５９．７５５．７６８．１６５．０６１．１７２．６６９．６６５．７７５．４７１．６６８．６７５．４７１．６６８．６３５６４．１６０．４５６．４６９．３６６．０６２．３７３．１７０．１６６．４７５．９７２．１６９．１７５．９７２．１６９．１４０６４．７６１．１５７．１７０．４６７．０６３．４７３．７７０．７６７．１７６．３７２．７６９．７７６．３７２．７６９．７５０６５．９６２．６５８．６７２．７６９．０６５．７７４．９７１．９６８．６７７．１７３．９７０．９７７．１７３．９７０．９６０６７．０６４．０６０．０７５．０７１．０６８．０７６．０７３．０７０．０７８．０７５．０７２．０７８．０７５．０７２．０７５６８．３６５．３６１．３７５．０７１．０６８．０７６．０７３．０７０．０７８．８７５．８７２．８７８．８７５．８７２．０９０６９．５６６．５６２．５７５．０７１．０６８．０７６．０７３．０７０．０７９．５７６．５７３．５７９．５７６．５７３．５１００７０．３６７．３６３．３７５．０７１．０６８．０７６．０７３．０７０．０８０．０７７．０７４．０８０．０７７．０７４．０１２０７２．０６９．０６５．０７５．０７１．０６８．０７６．０７３．０７０．０８１．０７８．０７５．０８１．０７８．０７５．０１５０７２．２６９．１６５．２７５．１７１．２６８．２７６．２７３．２７０．２８１．２７８．４７５．４８１．５７８．５７５．６１８０７２．５６９．２６５．５７５．２７１．５６８．５７６．５７３．５７０．５８１．５７８．７７５．７８２．０７９．０７６．２２５０７３．０６９．５６６．０７５．５７２．０６９．０７７．０７４．０７１．０８２．０７９．６７６．６８３．１８０．１７７．６３７０７４．０７０．０６７．０７６．０７３．０７０．０７８．０７５．０７２．０８３．０８１．０７８．０８５．０８２．０８０．０４００７４．７７０．８６７．８７６．７７３．７７０．７７８．５７５．７７２．７８３．０８１．０７８．０８５．０８２．０８０．０５表６（续）额定功率／Ｗ效率／％转速／（ｒ／ｍｉｎ）≤５００５００～７００７００～１０００１０００～１３００＞１３００１级２级３级１级２级３级１级２级３级１级２级３级１级２级３级４５０７５．８７２．２６９．２７７．８７４．８７１．８７９．３７６．８７３．８８３．０８１．０７８．０８５．０８２．０８０．０４８０７６．４７３．１７０．１７８．４７５．４７２．４７９．８７７．４７４．４８３．０８１．０７８．０８５．０８２．０８０．０５００７６．９７３．６７０．６７８．９７５．９７２．９８０．２７７．９７４．９８３．０８１．０７８．０８５．０８２．０８０．０５５０７８．０７５．０７２．０８０．０７７．０７４．０８１．０７９．０７６．０８３．０８１．０７９．０８５．０８２．０８０．０７５０８２．０８０．０７７．０８３．０８１．０７８．０８４．０８２．０７９．０８５．０８２．０８０．０８６．０８３．０８１．０１１００８５．０８２．０８０．０８６．０８４．０８２．０８９．０８６．０８３．０８９．０８６．０８４．０８９．０８６．０８４．０ 注：当驱动电路与电机无法分离时，按整体考核效率。
单相双值电容异步电动机铭牌参数
单相双值电容异步电动机铭牌参数1. 异步电动机简介异步电动机是一种常见的电动机类型，它通过感应电流产生旋转磁场来实现转子运动。
在单相异步电动机中，通常需要使用双值电容来实现启动和运行。
异步电动机的铭牌参数是指在电动机铭牌上所标注的相关技术参数，包括额定功率、额定电压、额定电流、额定转速、效率等。
2. 单相双值电容异步电动机铭牌参数的含义在单相双值电容异步电动机的铭牌参数中，"单相"表示电机的供电方式为单相交流电，而"双值电容"则表示电机需要使用两个电容器来实现启动和运行。
这些铭牌参数对于用户选择、安装和运行电动机都具有重要的参考价值。
3. 额定功率额定功率是指电动机在额定工况下所能输出的功率。
它是用户选择电机的重要依据，也是电机设计和制造的关键参数。
对于单相双值电容异步电动机来说，额定功率通常在数百瓦到数千瓦之间，用户在选择电机时需要根据实际需求来确定。
4. 额定电压和额定电流额定电压和额定电流是指电动机在额定工况下所需要的电压和电流。
用户在安装电机时需要根据这些参数来选择合适的电源供给，并确保电机能够正常运行。
额定电压和额定电流也是电机设计与制造中需要考虑的重要因素。
5. 额定转速额定转速是指电动机在额定工况下的转动速度。
对于单相双值电容异步电动机来说，由于它的特殊设计，通常需要较高的启动转矩来完成启动过程，因此额定转速的选择对于电机的性能和使用起着重要的作用。
6. 效率效率是指电动机在额定工况下的能量转换效率，是电机能耗和性能的重要指标。
用户在选择电机时需要注意电机的效率参数，以确保电机在运行过程中能够达到较高的能量利用率。
7. 个人观点和理解在对单相双值电容异步电动机铭牌参数进行全面评估后，我认为这些参数对于用户选择、安装和运行电动机至关重要。
特别是在一些特殊场合下，如家用电器、小型设备等，用户可能需要根据电机的具体参数来进行选择。
在实际应用中，用户还需结合电机的额定负载、工作环境条件、运行方式等因素来综合考虑。
电机名词术语
电机名词术语GB2900.25-82Electrotechnical terminology Electrica machine本标准主要供从事电工专业工作有关的技术人员和师生作用。
本标准规定电机专用的名词术语。
与电机有关的各类标准所使用的名词术语必须符合GB2900.1-82《电工名词术语基本名词术语》、本标准及有关的电工专业名词国家标准。
凡上述标准中未作规定的术语，需要时可在有关的各类标准中给予规定。
1 电机1.1 一般术语1.1.1 电机electrical machine将电能转换成机械能或将机械能转换成电能的电能转换器。
依靠电磁感应而运行的电气装置，它具有能够作相对运动的部件，用于转变能量。
注：本术语也适用于原理相同，结构类似，作其他用途(例如调节电压、电流、频率用)的电气装置，但不适应于静止电气装置。
1.1.2 旋转电机electrical rotating machine依靠电磁感应而运行的电气装置，它具有能够作相对旋转运动的部件，用于转变能量。
注：①本术语也适用于原理相同，结构类似，作其他用途(例如调节电压、电流、频率用)的电气装置，但不适用于静止电气装置。
②在不致引起误解或混淆的情况下，本术语可简称为电机。
1.1.3 同极电机homopolar machine通过气隙全部面积的磁通都呈同一极性的电机。
1.1.4 单极电机acyclic machine即直流同极电机。
1.1.5 异极电机heteropolar machine使不同极性的有形磁极等效磁极作交替布置的电机。
1.1.6 直流电机direct current commutator machine产生或应用直流电的电机。
1.1.7 直流换向器电机直流电机的一种，其电枢绕组接到换向器上，磁极由直流电源励磁，或为永久磁铁。
注：在不致引起误解或混浠的情况下，本术语可简称为直流电机。
1.1.8 交流电机alternating current machine产生或应用交流的电机。
双值电容异步电动机
双值电容异步电动机一、单相双电容异步电动机，就是有两个电容的交流电动机，一个电容是启动电容，一个是运行电容，启动电容通过一个离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下断开，启动电容也与副绕组断开，完成了启动电容“启动”的使命。
而运行电容则是一直接在副绕组上。
二、２２０Ｖ单相双电容电动机有一个启动电容和一个运行电容。
容量较大的是启动电容，容量较小的是运行电容。
电动机启动后离心开关将启动电容从电路中断开。
如果缺少启动电容，电动机启动困难或无法启动（常表现为空载启动正常，加载后无法启动）；如果缺少运行电容，电动机可以启动，但输出功率变小（常表现为带负载能力降低）。
三、怎样可以避免单相异步带双值电容电动机的离心开关在断开时没有火花和电弧发生?可以在离心开关触头两端并接一只高耐压（高于电源电压一倍以上）小电容，根据电机功率大小电容容量选择0.22uF~0.47uF，具体可通过试用确定。
四、单相双值电容带离心开关的电机改成不带离心开关的，带启动电容，不带运行电容的可以吗？不能，只能淘汰起动电容，还需考虑电机的起动转矩，将运行电容容量适当增大。
五、单相双电容电机发烫原因1 单相双电容的大电容是启动电容，在电动机启动的时候串联在启动绕组上，当电动机的转速达到额定转速的75%时，在离心力的作用下离心开关动作，使启动绕组脱离电源。
由于启动电容容量大，电流也大，一旦离心开关出现故障：不闭合（卡死、断线）——电动机启动缓慢，甚至不启动。
不断开（其他原因导致转速始终达不到额定转速75%、离心开关触点熔焊）——电动机电流过大、温度很高，启动电容发烫，甚至烧毁电动机。
2 启动电容发热检查离心开关或电容是否完好，运转电容（那个容量小的）发热可能是电容漏电或耐压不够，应更换。
另外电容量与电机不匹配或电机匝间短路或过载等原因也会造成电机发热严重。
六、电机是4极的一个工作电容是30 启动是200UF 。
我也不知道电机是多大的空载电流是4个，增氧机的。
双值电容异步电动机堵转试验测试方法讨论
双值电容异步电动机堵转试验测试方法讨论朱俊磊 黄天岐 刘鸣涛（嘉兴威凯检测技术有限公司 嘉兴 314001）摘要：本文介绍了双值电容异步电动机堵转转矩与堵转特性曲线的测试方法，分析了GB/T 9651-2008《单相异步电动机试验方法》中6.4章与GB/T 5171.21-2016《小功率电动机 第21部分:通用试验方法》中第8章堵转试验的区别，并对两版标准中的堵转试验在日常操作中的优劣性，提出了个人观点。
最后通过实际案例，详细介绍了电动机堵转转矩与堵转特性曲线的测试方法与注意事项。
关键词：双值电容异步电动机；堵转转矩；测试Ａｂｓｔｒａｃｔ：This paper introduces the test method of the locked-rotor torque and locked-rotor characteristic curve of the two-value capacitor asynchronous motor, and analyzes the difference between GB/T 5171.21-2016 Smallpower motors. Part 21: General test methods cl.6.4 and GB/T 9651-2008 Test procedures for single-phase induc-tion motor cl.8. Finally, through the actual test, this paper introduces the test method and points for attention of the motor's characteristic curve of torque and torque in detail.Ｋｅｙ ｗｏｒｄｓ：two-value capacitor asynchronous motor; locked-rotor torque; testDiscussion of Locked-rotor Test Method of Two-value Capacitor Asynchronous Motor引言电动机的堵转转矩是衡量电动机性能的一个重要指标，电动机堵转转矩如果太小，将直接影响电动机的启动性能，甚至会导致电动机无法正常启动而发生堵转。
单相电机对比
YL系列双值电容起动和运转电机：优处：YL系列单相电容异步电机，具有更大的起动转矩（大于2倍额定转矩）和更高的效率。
广泛用于水泵，小型机床，转动机械等。
本系列产品按照中国最新标准并吸取国际上同类产品优点设计制造，具有结构简单，运行可靠，维修方便及技术经济指标优异等特点。
YC 系列单相电容起动异步电动机：优处：温升低，噪声小，较强的过载能力。
额定输出功率在2.2kw及以下时采用电容起动；额定输出功率在3kw 及以上时采用电容起动和运转。
在额定电压下50HZ时起动力矩大于3倍，60HZ时大于2.7倍。
用途：空气压缩机，水泵。
YY 系列单相电容运转异步电动机：优处：效率值因素高，堵转电流小，振动小，噪声低等优点。
用途：小型机床，鼓风机，抛光机，工业排气扇，小型水泵。
YU 系列电阻起动异步电动机：优处：电阻起动电机实际是电感分相电机。
启动电阻代替离心开关。
启动电阻与启动线圈串联，刚通电时，启动电阻阻值很小，可向启动线圈供电而启动电机。
启动电流使启动电阻本身也发热，因为是正温度系数热敏电阻，发热后阻值变大，可理解为断路，电机正常运行。
这类电机特点为是停机后不能马上开机，因为启动电阻温度还没有降下来阻值还没有变小，如果马上开机，电机启动线圈无电或电流小而电机不能启动将把运行线圈烧坏，所以应配过流保护装置。
对比：电容：YC系列为单相电容启动电机，只有一个启动电容，电机启动后通过离心开关将启动电容及启动绕组断开。
YL系列为单相双值电容电机，有启动电容和运行电容，电机启动后通过离心开关将启动电容断开。
YY系列为单相运转电容电机，只有一个运转电容。
效率值：YC系列效率值比YL系列和YY系列效率值低；力矩：YC 系列力矩比YL 系列和YY 系列高；。
电动机分类标准
电动机种类很多，大致如下：JB/T 5269-1991 YR系列(IP23)三相异步电动机技术条件JB/T 5270-1991 YR系列(IP23)三相异步电动机技术条件JB/T 5271-1991 Y 系列(IP23)三相异步电动机技术条件JB/T 5272-1991 Y系列(IP23)三相异步电动机技术条件JB/T 5273-2002 Y-H系列（IP44）船用三相异步电JB/T 5274-1991 Y 系列(IP44)三相异步电动机技术条件JB/T 5330-1991 振动源三相异步电动机技术条件JB/T 5879-1991 YSB系列三相机床冷却电泵JB/T 6222-1992 盘式制动异步电动机JB/T 6226-1992 大型火电设备风机用电动机技术条件JB/T 6297-1992 YLJ 系列力矩三相异步电动机技术条件JB/T 6447-1992 YCJ 系列齿轮减速三相异步电动机技术条件JB/T 6448-1992YEP 系列(IP44)旁磁制动三相异步电动机技术条件JB/T 6449-1992 YH系列(IP44)高转差率三相异步电动机技术条件JB/T 6450-1992 YCTD系列电磁调速电动机技术条件JB/T 6456-1992 YEJ 系列(IP44)电磁制动三相异步电动机技术条件JB/T 6519-1992 风扇磨煤机用大中型三相异步电动机技术条件JB/T 6737-1993 吸排油烟机用电动机通用技术条件JB/T 6738-1993封闭式制冷压缩机用单相异步电动机通用技术条件JB/T 6741-1993 YSD 系列变极双速三相异步电动机JB/T 1009-1991 YS系列三相异步电动机技术条件JB/T 1010-1991 YU系列电阻起动异步电动机技术条件JB/T 1011-1991 YC系列电容起动异步电动机技术条件JB/T 1012-1991 YY系列电容运转异步电动机技术条件1992-7-1JB/T 7118-2004 YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～315）2004-6-1JB/T 7119-1993 YR系列(IP44)三相异步电动机技术条件(机座号132～315) 1994-1-1JB/T 7120-1993 YZC 系列(IP44)低振动低噪声三相异步电动机技术条件(机座号80～160) 1994-1-1JB/T 7123-1993 YCT 系列电磁调速电动机技术条件(机座号112～355) 1994-1-1JB/T 7125-1993 小型平面制动三相异步电动机技术条件1994-1-1JB/T 7126-1993 YLB 系列深井水泵用三相异步电动机技术条件( 机座号132～280) 1994-1-1JB/T 7127-1993 YD系列(IP144) 变极多速三相异步电动机技术条件(机座号80～280) 1994-1-1JB/T 7128-1993 YTM、YHP、YMPS系列磨煤机用异步电动机技术条件1994-1-1JB/T 7132-1993 CK系列三相异步电动机技术条件(机座号63～315)1994-1-1JB/T 7588-1994 YL系列双值电容单相异步电动机技术条件(机座号80～132) 1995-6-1JB/T 7591-1994 小型单相异步电动机起动元件通用技术条件1995-6-1JB/T 7593-1994 Y 系列高压三相异步电动机技术条件(机座号355～630) 1995-6-1JB/T 7594-1994 YR系列高压三相异步电动机技术条件1995-6-1JB/T 7823-1995 三相直线异步电动机1996-7-1JB/T 8157-1999 小功率单相串励电动机通用技2000-1-1JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能2000-1-1JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63～355）1996-10-1JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63～160）1996-10-1JB/T 8668-1997 大型三相立式异步电动机技术条件1998-2-1JB/T 8680.1-1998 三相异步电动机技术条件第1部分:Y2系列(IP54)三相异步电动机(机座号:63~355) 1998-7-1JB/T 8680.2-1998 三相异步电动机技术条件第2部分：Y2—E系列(IP54)三相异步电动机（机座号80~280）1998-7-1JB/T 8681-1998 YDT系列(IP44)变极多速三相异步电动机技术条件(机座号:80~315) 1998-7-1JB/T 8682-1998 YM系列木工用三相异步电动机技术条件1998-7-1JB/T 8733-1998 YG 系列辊道用三相异步电动机技术条件（机座号112~225）1998-11-1JB/T 2195-1998 YDF2 系列阀门电动装置用三相异步电动机技术条件1998-11-1JB/T 9541-1999 家用换气扇用电动机通用技术条件2000-1-1JB/T 9542-1999 双值电容异步电动机技术条件2000-1-1JB/T 9543-1999 小功率齿轮减速异步电动机通用技术条件2000-1-1JB/T 9546-1999 YLJ 系列卷绕用力矩三相异步电动机技术条件2000-1-1 JB/T 9547-1999 单相电动机起动用离心开关技术条件2000-1-1JB/T 9616-1999 Y系列(IP44)三相异步电动机技术条件(机座号80～315) 2000-1-1JB/T 10253-2001 YBZE、YBZSE系列起重用隔爆型电磁制动三相异步电动机技术条件2001-10-1JB/T 10314.1-2002 YRKS、YRKS—W、YQF系列高压绕线转子三相异步电动机技术条件(机座号355～630) 2002-7-16JB/T 10314.2-2002 YRKK、YRKK—W系列高压绕线转子三相异步电动机技术条件(机座号355～630) 2002-7-16JB/T 10315.1-2002 YKS、YKS—W、YQF系列高压三相异步电动机技术条件(机座号355～630) 2002-7-16JB/T 10315.2-2002 YKK、YKK—W系列高压三相异步电动机技术条件(机座号355～630) 2002-7-16JB/T 10391-2002 Y系列三相异步电动机2003-4-1JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）2004-6-1JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630) 2004-6-1JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）2004-6-1JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63—355）2004-6-1JB/T 50136.1-1999 隔爆型三相异步电动机可靠性指标评定方法(实验室法) 2000-1-1JB/T 3698-1992 单相离合器电动机1993-1-1JB/T 3699-1992 三相离合器电动机1993-1-1JB/T 3758-1996 家用洗衣机用电动机通用技术条件1997-7-1JB/T 4052-1994 家用缝纫机电动机及其调速器1995-6-1JB/T 4270-2002 房间空调器风扇电动机通用技术条件2002-12-1GB/T 13957-1992 大型三相异步电动机基本系列技术条件1993-6-1JB/T 10490-2004 小功率电动机机械振动振动测量方法、评定和限值2005-4-1JB/T 10485-2004 变频调速专用三相异步电动机绝缘规范2005-4-1JB/T 8312.1-2005 中小型异步电机用工程塑料风扇技术条件（机座号63～355）2005-8-1JB/T 6226-2005 大型火电设备风机用电动机技术条件2005-8-1JB/T 6519-2005 风扇磨煤机用大中型三相异步电动机技术条件2005-8-1 JB/T 8160-1995 CK系列空心转子异步测速发电机1996-4-14JB/T 8161-1995 S-C 系列交流伺服测速机组1996-4-14JB/T 4376-1986 水泵用小功率异步电动机技术条件1987-11-1JB/T 56085-1996 大型交流异步电机产品质量分等1997-1-1SD 242-1987 交流电动机定子模压磁性槽楔基本技术条件1987-11-24SD 243-1987 交流电动机定子模压磁性槽楔装配工艺导则1987-11-24GB/T 1032-1985 三相异步电动机试验方法1986-4-1GB 8916-1988 三异异步电动机负载率现场测试方法1988-12-1GB 761-1965 三相异步电动机额定功率电压及转速(功率自0.6至100千瓦) 1965-11-1GB 6828-1986 吊扇电容运转电动机通用技术条件1987-8-1GB 5767-1986 电压为660V及以下单速三箱笼型异步电动机的起动性能1986-11-1GBN 58-1978 CK系列异步测速发电机1993-8-1GBN 59-1978 S-C系列交流伺服测速机组1993-8-1JB 1539-1975 JQ2、JQO2系列高起动转矩三相异步电动机技术条件2004-5-1 JB 3373-1983 大型高压交流电机定子绝缘耐电压试验规范1992-7-1JB 1991-1981 JS2、JR2、JSL2、JRL2系列三相异步电动机(中型低压部分)技术条件2001-3-1JB 2461-1978 JBT2、JIO2系列装岩机用三相异步电动机技术条件2004-6-1 JB 1007-1967 JM2系列三相异步电动机技术条件1989-5-20JB 2195-1977 YDF系列电动阀门用三相异步电动机2001-3-1JB 2225-1977 大型三相高速鼠笼型异步电动机2001-3-1JB 742-1966 J2、JO2系列三相异步电动机技术条件1994-1-1JB 7562-1994 YEZX系列起重用锥形转子制动三相异步电动机技术条件1994-1-1JB/DQ 3091-1983 XD洗衣机电机技术条件1992-1-1JB/DQ 3165-1986 YD系列（IP44）变检多速三相异步电动机技术条件1992-1-1JB/DQ 3616-1990 YWG系列三相异步电动机技术条件(机座号180~280) 1991-4-1JB/DQ 3617-1990 YOG系列三相异步电动机技术条件(机座号180~280) 1991-4-1JB 4269-1986 罩极异步电动机通用技术条件2003-4-1JB/DQ 4644-1990 小型异步电动机(机座号80~160)用工程塑料风扇技术条件1991-7-1JB 4270-1986 房间空气调节器风扇用单相电容运转异步电动机通用技术条件1993-5-1JB 563-1964 JS系列三相鼠笼型异步电动机技术条件1992-10-1JB 564-1964 JR系列三相绕线型异步电动机技术条件1992-10-1JB 5797-1991 一般用途船用三相异步电动机技术条件1992-10-1JB 5799-1991 船舶轴流风机用三相异步电动机技术条件1992-10-1JB/T 5273-1991 Y-H系列(IP44)船用三相异步电动机技术条件(机座号80) 1992-7-1JB/T 5800-1991 Y-H系列(IP23)船用三相异步电动机1992-10-1JB/T 7075-1993 YZD系列起重用多速三相异步电动机技术条件1994-1-1 JB/T 7076-1993 YEZS系列起重用双链锥形转子制动三相异步电动机技术条件1994-1-1JB/T 7077-1993 YZRE系列起重及冶金用电磁制动绕线转子三相异步电动机技术条件1994-1-1JB/T 7078-1993 YZRF、YZRG系列起重及冶金用强迫通风型绕线转子三相异步电动机技术条件1994-1-1JB/T 8159-1995 吊扇电容运转电动机通用技术条件2001-10-1JJ 87-1991 建筑起重机械用多速三相异步电动机基本技术要求1992-7-1 JB 4053-1985 高效率三相异步电动机技术条件1994-6-1JY 23-1979 手摇三相交流发电机技术条件(试行) 2002-5-1MT 4-1984 采暖机用电动机1985-1-1MT 249-1991 矿用隔爆型双速三相异步电动机1992-1-1QB/T 3900-1999 冼衣机脱水用电动机1999-4-21SG 376-1984 家用单相电容运转式异步电动机试验规程1994-10-25TB/T 1608-2001 机车车辆用三相异步电机基本技术条件2001-12-1TB 1608-1985 机车、车辆用三相异步电机基本技术条件2002-7-1TB/T 3001-2000 铁路机车车辆用电子变流器供电的交流电动机2001-5-1 ZB K 22004-1989 YH系列(IP44)高转差率三相异步电动机技术条件(机座号80-280) 1991-1-1ZB K 22007-1988 家用波轮式全自动洗衣机用电动机技术条件1991-1-1 ZB K 22002-1988 变压器冷却风扇用三相异步电动机技术条件2004-12-1GB 9651-1988 单相异步电动机试验方法1989-1-1JB/T 10686-2006 YX3系列(IP55)高效率三相异步电动机技术条件(机座号80～355) 2007-7-1JB/T 7594-2006 YR系列高压绕线转子三相异步电动机技术条件(机座号355~630) 2007-7-1JB 5801-1991 YZ-H系列船用三速起重用三相异步电动机技术条件1992-10-1JB/T 7128-2007 YTM、YHP、YMPS系列磨煤机用三相异步电动机技术条件2007-7-1JB/T 7593-2007 Y系列高压三相异步电动机技术条件(机座号355～630) 2007-7-1JB/T 7823-2007 三相扁平型直线异步电动机2007-7-1JB/T 1009-2007 YS系列三相异步电动机技术条件2007-7-1JB/T 1010-2007 YU系列电阻起动异步电动机技术条件2007-7-1JB/T 1011-2007 YC系列电容起动异步电动机技术条件2007-7-1JB/T 1012-2007 YY系列电容运转异步电动机技术条件2007-7-1JB/T 5269-2007 YR3系列(IP23)三相异步电动机技术条件（机座号160~355) 2007-11-1JB/T 5276-2007 小功率直流电动机通用技术条件2008-1-1JB/T 5330-2007 三相异步振动电机技术条件（激振力0.6 kN～210 kN）2007-11-1JB/T 6222-2007 三相盘式制动异步电动机2008-1-1JB/T 7126-2007 YLB系列深井水泵用三相异步电动机技术条件2007-11-1 JB/T 7577-2007 清水泵用电容运转异步电动机技术条件2008-1-1JB/T 7589-2007 高压电机绝缘结构耐热性评定方法2007-9-1JB/T 7591-2007 小型单相异步电动机起动件通用技术条件JB/T 10391-2008 Y系列（IP44）三相异步电动机技术条件（机座号80～355）JB/T5867-2004空心杯电枢永磁真流伺服电动机通用技术条件1 范围本标准规定了空心杯电枢永磁直流伺服电动机的通用技术要求、试验方法、检验规则、质量保证期及标志、包装、运输和贮存的要求。
YL系列双值电容异步电动机检验规范doc
仪
检验频次： 第1、2、3、4、7、8项为每半年一次 第5、6项为每年一次
7
匝间试验
不发生击 耐电压
穿，其冲击 测试仪
试验电压为
2100V。
全检 全检
在定子 绕组的 中间试 验来代
替
电机检验ቤተ መጻሕፍቲ ባይዱ范
产品名称
序 检验项目
号
1
配套性
2
外观
Q/ QY
包装检验卡片
3605-2012
YL系列双值电 容异步电动机
共1页 第1页
检验设
技术要求
检验方式 备注
备
零件是否漏 目测
装错装
1.面漆漆膜 色泽均匀、 无皱纹、针 孔、起泡及 明显凹凸不 平等缺陷。 2.铭牌是否 贴错、贴歪
标有“小心
轻放”、“防
湿”等字
样，其图形
应符合
GB191的规
定。
Q/ QY
电机检验规范
确认检验卡片
3606-
2012
产品名称
YL系列双值电容异步电动机 共2页 第1页
检
序号 检验项目
验 技术要求
设
备
1
电动机的装配是否完整正确，电动
外观检查 机表面油漆应干燥完整、均匀、无
污损、碰坏，裂痕等现象。
目 测
1
外观
目测
全检
起泡现象。
2.颜色呈
黄色，外表
坚硬而不变
形。
冷态绝缘电
2
绝缘电阻的测定 阻值≥20MΩ 兆欧表 全检
和≥50MΩ
查零部件的
生产厂及型
3
绝缘漆
号规格是否 目测
全检
与型式试验
异步电动机采用调压调速时
异步电动机采用调压调速时，由于同步转速不变和机械特性较硬，因此对普通异步电动机来说其调速范围很有限，无实用价值，而对力矩电动机或绕线式异步电动机在转子中串入适当的电阻后是机械特性变软后，其调速范围有所扩大，但在负载或电网电压波动情况下，其转速波动严重，为此长采用双闭环调速系统。
双闭环三相异步电动机调压调速系统的主电路由三相晶闸管交流调压器及三相绕线式异步电动机组成。
控制部分由“电流调节器”，“速度变换”，“触发电路”，“正桥功放”等组成。
其系统原理框图如图所示。
整个调速系统采用了速度，电流两个反馈控制环。
这里的速度环作用基本上与直流调速系统想同，而电流环的作用则有所不同。
在稳定运行的情况下，电流环对电网扰动仍有较大的抗绕作用，但在启动过程中电流环仅起限制最大电流的作用，不会出现最佳启动的恒流特性，也不可能是恒转矩启动。
异步电动机调压调速系统结构简单，采用双闭环系统时静差率较小，且比较容易实现正，反转和能耗制动。
但在恒转矩负载下不能长时间低速运行，因为低速运行时转差率功率Ps=SPm全部消耗在转子电阻中，会使转子过热。
222222交流调速调压系统的电气原理图如图所示。
交流调压调速系统的仿真模型如图所示。
下面介绍各部分的建模与参数设置过程。
1.系统的建模和模型参数设置（1）主电路的建模和参数设置由图可见，主电路由三相对称交流电压源，晶闸管三相交流调压器，交流异步电动机，电动机信号分配器等部分组成。
此处着重讨论晶闸管三相交流调压器，交流异步电动机，电动机测试信号分配器的建模和参数设置问题。
@1晶闸管三相交流调压器的建模和参数设置。
晶闸管三相交流调压器通常是采用三对反并联的晶闸管元件组成，单个晶闸管采用“相位控制”方式，利用电网自然换流。
图（）所示为晶闸管三相交流调压器的仿真模型及模块符号。
图（）所示为三相交流调压器中的晶闸管元件的参数设置情况。
在图（）中我们是用单个晶闸管元件按三相交流调压的接线要求建成仿真模型的，单个晶闸管元件的参数设置仍然遵循晶闸管整流桥的参数设置原则。
单相双值电容异步电动机的原理
单相双值电容异步电动机的结构原理、工作原理、接线图
石如东2015年7月3日
单相双电容电动机称为单相双值电容异步电动机，属于电容分相原理单相电动机。
1、结构原理：
电容分相电动机的转子绕组是浇筑成型的鼠笼式，定子上饶有2组空间上相差90°的启动绕组B和工作绕组A，从而获得电角度ω为90°的两相交变电流，保证旋转磁场的形成条件。
（如图一所示）
2、工作原理：
电容分相电动机通过电容移相作用，将单相交流电分离出另一相相位差90度的交流电，获得两相交变电流并分别送入2个绕组。
工作原理流程如下：定子绕组通入电角度相差90°的两相电流→定子上形成旋转磁场→转子切割磁力线产生感应电流→感应电流产生旋转磁场→转子磁场与定子磁场相互作用→转子转动。
旋转磁场形成原理见图二
3、接线接线原理图：
图三为不分主副绕组的电动机接线图，图四为分主副绕组的电动机接线图。
双值电容异步电动机
双值电容异步电动机一、单相双电容异步电动机，就是有两个电容的交流电动机，一个电容是启动电容，一个是运行电容，启动电容通过一个离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下断开，启动电容也与副绕组断开，完成了启动电容“启动”的使命。
而运行电容则是一直接在副绕组上。
富行电容起动电咨220V二、220V单相双电容电动机有一个启动电容和一个运行电容。
容量较大的是启动电容，容量较小的是运行电容。
电动机启动后离心开关将启动电容从电路中断开。
如果缺少启动电容，电动机启动困难或无法启动（常表现为空载启动正常，加载后无法启动）；如果缺少运行电容，电动机可以启动，但输出功率变小（常表现为带负载能力降低）。
I嗣悄也J i* t > ■\ 臥/\ 娥c /三、怎样可以避免单相异步带双值电容电动机的离心开关在断开时没有火花和电弧发生？可以在离心开关触头两端并接一只高耐压（高于电源电压一倍以上）小电容，根据电机功率大小电容容量选择0.22uF~0.47uF，具体可通过试用确定。
四、单相双值电容带离心开关的电机改成不带离心开关的，带启动电容，不带运行电容的可以吗？不能，只能淘汰起动电容，还需考虑电机的起动转矩，将运行电容容量适当增大鑑行电容4心已电容离右开it五、单相双电容电机发烫原因1单相双电容的大电容是启动电容，在电动机启动的时候串联在启动绕组上，当电动机的转速达到额定转速的75%寸，在离心力的作用下离心开关动作，使启动绕组脱离电源。
由于启动电容容量大，电流也大，一旦离心开关出现故障：不闭合（卡死、断线）一一电动机启动缓慢，甚至不启动。
不断开（其他原因导致转速始终达不到额定转速75%离心开关触点熔焊）一一电动机电流过大、温度很高，启动电容发烫，甚至烧毁电动机。
2启动电容发热检查离心开关或电容是否完好，运转电容（那个容量小的）发热可能是电容漏电或耐压不够，应更换。
另外电容量与电机不匹配或电机匝间短路或过载等原因也会造成电机发热严重。
电机型号和说明
电机型号和说明电机型号：1、Y、Y2 、YPT、YB、系列小电机；机座号：Y80-355、380V IP442、YZ、YZR系列起重及冶金用电机；机座号：132-355、IP44、IP54 380V3、JS、JR、JR2等、机座号：11#-15# 380V、6KV 、10KV电机4、Y、YR YKK、YRKK、机座号355-800、380V、60KV 10KV等各型大中型高低电机。
5、Z2、Z3、Z4、ZZJ、ZZY、ZYZ、及派生系列直流电机6、SF、SFW、TF、ZYS等发电机。
Y系列全程为全封闭自扇冷式三相鼠笼型异步电动机。
使用非常普遍YS系列三相异步电动机功率较小，适用于小型机床、泵、压缩机的驱动，接线盒均在电动机顶部。
YSF、YT系列区别不大，都是风机专用三相异步电动机，是根据风机行业的配套要求，电动机在结构上采取了一系列的降噪、减振措施。
该系列电机具有高效节能、噪声低，启动性能好，运行可靠，使用安装方便等特点。
适用于风机安装和使用，是风机的理想配套产品。
YD为多速三相异步电动机，一般有4/2极8/6极8/4/2极6/4极12/6极8/6/4极8/4极6/4/2极12/8/6/4极YL系列为双值电容单相异步电动机，也就是有两个电容YC系列双值电容单相异步电动机YY系列为单相电容运转异步电动电机型号里的Y、YS、YSF、YT、YD、YL、YC分别是什么意思?SG系列为高防护等级三相异步电动机，可与Y系列互换，但性能均有所加强（如电磁方案的调整优化，部分规格采用冷轧硅钢片等），使该系列电机的振动和噪音（特别是负载噪音）明显低于Y系列电机。
实验证明该系列电机的噪音达到I 级标准，电机的振动值比Y系列标准低1个优先级。
轴伸端轴承增加了注油装置，不需拆卸电机就可对轴承进行换油，维护简单。
YCT系列为电磁调速电动机，是改变励磁电流大小的方法来调节输出轴力矩和转速的一种调速电机。
它可应用于恒转矩负载的速度调节和张力控制的场合，更适合于鼓风机和泵类负载的场合。
电解两相电容
图2 电容起动型接线电路
图3 电容启动运转型接线电路（双值电容器）
图4 开关控制正反转接线
图5 双值电容异步电动机倒顺接线图
图6是实际的开关与电机连接图,这个倒顺开关如应用在三相电动机不需任何改动，如做单相电机换向用则稍做改动，红色,兰色线接入电源,黑色线是起动绕组线圈引出线,白色线运行绕组线圈引出线,左面一根灰色线是后接入的跨接线，正反转倒换就是靠开关自带的交叉连片来换向的，这种开关不足之处就是开关关闭后仍有一根线没有关闭，因此在安全上没有一定保障。
图6 .实际的倒顺开关与电机接线图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双值电容异步电动机
一、单相双电容异步电动机，就是有两个电容的交流电动机，一个电容是启动电容，一个是运行电容，启动电容通过一个离心开关接在副绕组上，当转速达到一定速度后，离心开关在离心力的作用下断开，启动电容也与副绕组断开，完成了启动电容“启动”的使命。
而运行电容则是一直接在副绕组上。
二、２２０Ｖ单相双电容电动机有一个启动电容和一个运行电容。
容量较大的是启动电容，容量较小的是运行电容。
电动机启动后离心开关将启动电容从电路中断开。
如果缺少启动电容，电动机启动困难或无法启动（常表现为空载启动正常，加载后无法启动）；如果缺少运行电容，电动机可以启动，但输出功率变小（常表现为带负载能力降低）。
三、怎样可以避免单相异步带双值电容电动机的离心开关在断开时没有火花和电弧发生?
可以在离心开关触头两端并接一只高耐压（高于电源电压一倍以上）小电容，根据电机功率大小电容容量选择0.22uF~0.47uF，具体可通过试用确定。
四、单相双值电容带离心开关的电机改成不带离心开关的，带启动电容，不带运行电容的可以吗？
不能，只能淘汰起动电容，还需考虑电机的起动转矩，将运行电容容量适当增大。
五、单相双电容电机发烫原因
1 单相双电容的大电容是启动电容，在电动机启动的时候串联在启动绕组上，当电动机的转速达到额定转速的75%时，在离心力的作用下离心开关动作，使启动绕组脱离电源。
由于启动电容容量大，电流也大，一旦离心开关出现故障：不闭合（卡死、断线）——电动机启动缓慢，甚至不启动。
不断开（其他原因导致转速始终达不到额定转速75%、离心开关触点熔焊）——电动机电流过大、温度很高，启动电容发烫，甚至烧毁电动机。
2 启动电容发热检查离心开关或电容是否完好，运转电容（那个容量小的）发热可能是电容漏电或耐压不够，应更换。
另外电容量与电机不匹配或电机匝间短路或过载等原因也会造成电机发热严重。
六、电机是4极的一个工作电容是30 启动是200UF 。
我也不知道电机是多大的空载电流是4个，增氧机的。
空载转了30分钟就烫手电容没坏电机里面的那个开关也是新的。
双值电容的单相电机有一大一小两只电容,大的用于启动,小的用于运转.其切换是靠与电机同轴的离心开关控制的!若启动后触点没有切换到位,会使电流大增,启动线圈会发热烧焦,焦臭味就源于此
七、单相（220V）双电容电机 6个头连接电容的头没动其余4个头乱了有什么办法知道怎么连接 1.5KW 的？
1，先用万用表的电阻乘1档量，电阻最小的是离心开关的线。
然后记住了。
2，然后量另外的四个，电阻小的两根是运行绕组。
大的两根是启动绕组。
3，知道六个头后接线，把电源的一根和运行绕组，启动绕组的标1，或2的接一起，必须是一样的号。
电源的另外一根接运行绕组的一端和离心开关的一端还有小电容的一端，离心开关的另外一端接大电容。
最后将大电容的另外一端和小电容的另外一端接一起，接到启动绕组的剩下一个头。
这样就OK了。
七、倒顺开关接线
（1）实物图：从上到下共3组，底部一组不动，上中两组交叉换相。
（2）原理图：
（3）实际接线图：
注意：V2与Z1短接片
（4）9个接线柱的倒顺开关接线的方法：
A、倒顺开关要接出6根线，内部一根短接线（连接中下公共端）。
B、电源线2根，分别接最上和最下(公共端)，最好上零下火。
C、能够换相的两个出线端子（上中）引出2根线接电机主绕组（换相的根源）。
D、从最上公共端取1根零线接电机启动绕组。
E、从最下输出端子取1根接两个电容的公共端（可直接接在电容上，或者接在端子排上）。
（5）下图接线简图（1、7端子应该分开接）
（6）另一种接线图
八、单电容电机正反转接线图（没有启动电容和相对应的离心开关，其它接线方法与双电容一致）
九、离心开关实物图
十、单相异步电动机电容容量计算
（1）分相电容器容量公式：C=350000*I/2p*f*U*cosφ
耐压公式：U（电容）大于或等于1.42*U
C为容量；I为电流；f为频率；U为电压；功率因数高2p=2,功率因数低2p=4；cosφ为功率因数取0.55～0.75。
如；I=250W/220V=1.2A
C=350000*1.2/2*50*220*0.8=24uf
（2）双值电容的
运转电容容量公式：C=120000*I/2p*f*U*cosφ 2p=2.4
耐压公式：U（电容）大于或等于（2～2.3）*U
起动电容容量公式：C=（1.5～2.5）*C（运转）
耐压公式：U（电容）大于或等于1.42*U 。
不宜选用电解电容器，通常选用纸介或金属纸介电容器，最好选用油浸密封型电容器
离心开关常见故障
11 / 11。
