plc控制系统设计的一般步骤
PLC控制系统设计步骤
PLC控制系统设计步骤PLC（可编程逻辑控制器）控制系统是一种广泛应用于工业自动化中的数字计算机控制系统。
它由中央处理器（CPU）、输入/输出模块（I/O模块）、通信模块等基本组成部分组成，可用来控制各种不同的设备和机器。
PLC控制系统设计的步骤包括需求分析、系统设计、编程开发、调试与验收等多个阶段。
下面将详细介绍每个步骤。
第一步：需求分析需求分析是PLC控制系统设计中的第一步，通过与用户、工艺工程师等相关人员的沟通与交流，了解用户的需求和要求。
在这个阶段需要明确系统的功能、控制要求、输入/输出点数、控制逻辑等方面的要求。
在需求分析的过程中，可以使用流程图、时序图等工具来整理和梳理需求，确保清晰明了。
第二步：系统设计在需求分析的基础上，进行系统设计。
系统设计包括硬件设计和软件设计两个方面。
硬件设计主要涉及PLC的选择与布置、输入/输出模块的选型与布线、通信模块的选择等。
在进行硬件设计时，需要考虑系统的可靠性、安全性、扩展性等方面的要求。
软件设计主要包括PLC程序的设计。
在进行软件设计时，需要根据需求分析的结果，将系统功能模块化，设计合理的程序架构。
同时，确定输入/输出设备的算法和逻辑，编写相应的控制程序。
第三步：编程开发在系统设计的基础上，进行编程开发。
编程开发是PLC控制系统设计的核心环节。
在编程开发过程中，将软件设计的结果转化为PLC程序。
通常使用专用的编程软件，如Ladder语言、SFC语言、ST语言等来进行编程。
根据系统需求，编写代码，实现控制逻辑、处理输入/输出信号、实现各种功能。
第四步：调试与验收验收是测试系统是否满足需求，并提交给用户进行确认。
通过与用户的反馈以及现场实际运行的情况进行对比和评估，确认系统是否能够满足用户需求。
第五步：系统维护与更新系统维护与更新是PLC控制系统设计的最后一步。
在实际运行中，难免会遇到一些问题，需要进行系统维护和修复。
同时，随着技术的发展和用户要求的变化，需要对系统进行更新和升级。
简述可编程控制器控制系统的设计步骤
简述可编程控制器控制系统的设计步骤
可编程控制器（PLC）控制系统的设计步骤如下：
1. 确定系统要求：收集用户对控制系统的功能、性能和可靠性要求，并确定系统的输入、输出和操作模块的类型和数量。
2. 制定硬件配置：根据系统要求，选定PLC主机、I/O模块、
通信模块和其他必要的外围设备。
设计电源系统、信号调理电路及接线等。
3. 确定软件结构：根据系统要求，设计PLC程序的结构，包
括输入和输出模块的配置、逻辑控制、数据处理和通信功能等。
4. 开发PLC程序：根据软件结构，编写PLC程序，包括输入
和输出的连接、逻辑控制的设计、数据处理的算法和通信功能的设置等。
5. 联调测试：将开发好的PLC程序下载到PLC主机中，与实
际的硬件连接起来，进行联调测试。
对输入和输出进行检查，验证系统的功能和性能。
6. 调试和优化：根据联调测试的结果，调试PLC程序并优化
系统的性能。
解决可能出现的问题，确保系统正常运行。
7. 文档编制：编写控制系统的设计文档和用户手册，包括系统框图、PLC程序说明、操作说明和维护手册等。
8. 安装和调试：按照设计文档和用户手册，进行控制系统的安装和调试。
确保系统按照设计要求进行安装，并满足用户的需求。
9. 系统运行和维护：控制系统正常运行后，进行系统的运行和维护工作。
定期检查系统的运行状态，及时处理故障，保证系统的可靠性和稳定性。
以上是可编程控制器控制系统设计的一般步骤，具体的设计步骤和流程可能会根据不同的项目和要求有所差异。
PLC设计内容及步骤
PLC设计内容及步骤PLC（可编程逻辑控制器）是一种在工业自动化中广泛使用的数字计算机，其主要功能是对运动、位置、速度和力等工艺参数进行控制。
PLC的设计是整个自动化系统的核心，正确的PLC设计可确保自动化系统的高效运行和稳定性。
步骤一：需求分析在PLC设计的起始阶段，需要了解系统的需求和功能。
这包括确定PLC系统需要控制的输入和输出设备、工艺要求、运行模式和策略等。
步骤二：硬件选型根据需求分析的结果，选择合适的PLC硬件设备。
硬件选型包括确定PLC的输入/输出数量、通信接口、处理能力等。
这通常与系统的规模和复杂性有关。
步骤三：软件设计根据系统的需求和功能，进行PLC软件设计。
软件设计主要包括两个方面：逻辑控制程序设计和人机界面设计。
逻辑控制程序设计是根据系统的功能需求，将系统的逻辑控制过程转化为PLC的程序代码。
这包括确定输入和输出的连接关系、定义逻辑控制的算法和顺序、设置定时器和计数器等。
人机界面设计是为了方便操作员对PLC系统进行监控和控制，设计一个直观、易用的界面。
界面通常包括显示PLC的输入输出状态、报警信息、参数设置等。
设计的界面应当符合人机工程学的原则，使操作员能够轻松地理解和操作PLC系统。
步骤四：程序编写在软件设计完成后，需要将软件设计转化为PLC可执行的程序代码。
程序编写可以使用类似于Ladder Diagram（梯形图）、Function Block Diagram（功能块图）或Structured Text（结构化文本）等编程语言。
编写程序时需要注意代码的结构、格式和注释，以便后期调试和维护。
步骤五：PLC系统搭建与调试根据硬件选型确定的PLC设备，进行系统的搭建和调试。
这包括安装和连接PLC、输入输出模块、传感器、执行器等设备，并进行通信配置和参数设置。
在调试过程中，需要验证PLC系统的功能和性能是否符合设计要求，并进行必要的调整和修改。
步骤六：系统测试和优化在PLC系统搭建和调试完成后，需要进行系统级的测试和优化。
设计一个PLC控制系统以下七个步骤
设计一个PLC控制系统以下七个步骤第一步：需求分析需求分析是PLC控制系统设计的第一步。
在这一步中，需求分析师与客户一起讨论并确定要控制的设备的功能要求、性能要求和安全要求等。
通过与客户的沟通，需求分析师能够充分了解客户的需求和期望，为后续的设计和实施提供指导。
第二步：系统设计系统设计是PLC控制系统设计的核心环节。
在这一步中，设计师将根据需求分析的结果确定PLC的类型、输入输出模块的数量和类型，以及其他必要的硬件设备和软件组件。
同时，设计师还需要设计PLC的控制逻辑、控制算法和界面设计等。
设计师需要综合考虑系统的性能、可靠性、灵活性和可维护性等因素，以确保设计的PLC控制系统能够满足客户的需求。
第三步：硬件选型和采购在系统设计完成后，需要进行硬件选型和采购。
根据系统设计的要求，设计师需要选择和采购适合的PLC型号、输入输出模块、传感器、执行器等硬件设备。
在选型和采购的过程中，设计师需要综合考虑硬件设备的性能、价格和可靠性等因素，并确保所选设备与系统设计的要求相匹配。
第四步：编程和调试编程和调试是PLC控制系统设计的关键步骤。
在这一步中，设计师需要编写PLC的控制程序，并进行系统的调试和测试。
在编程的过程中，设计师需要根据系统需求和设计的逻辑进行程序的开发和调试。
通过现场调试和测试，设计师能够确保PLC控制系统的正常运行和稳定性。
第五步：系统集成和安装系统集成和安装是PLC控制系统设计的重要环节。
在这一步中，设计师需要将硬件设备和软件程序进行整合，并进行系统的集成和安装。
在安装过程中，设计师需要按照设计的要求进行正确的接线和布线等工作。
通过系统的集成和安装，设计师能够完成PLC控制系统的组装和调试工作。
第六步：运行和维护运行和维护是PLC控制系统的重要阶段。
在这一步中，设计师需要进行系统的运行和维护。
在运行过程中，设计师需要监控系统的运行状态，并进行故障诊断和维修等工作。
通过系统的运行和维护，设计师能够确保PLC控制系统的正常运行和稳定性。

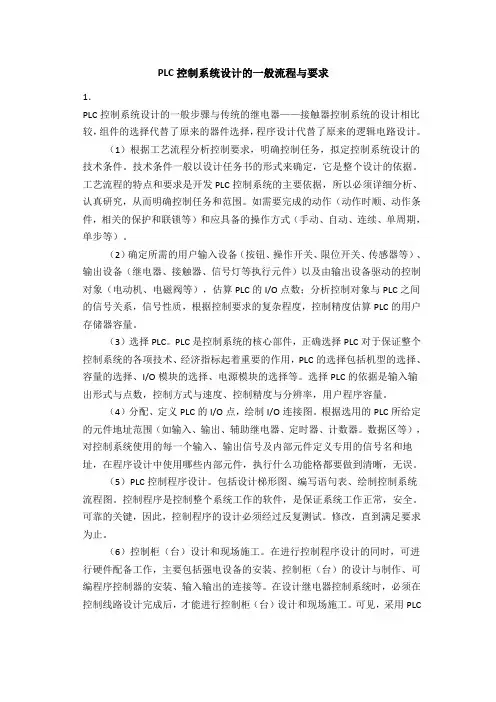

PLC控制系统设计的一般流程与要求
PLC控制系统设计的一般流程与要求1．PLC控制系统设计的一般步骤与传统的继电器——接触器控制系统的设计相比较，组件的选择代替了原来的器件选择，程序设计代替了原来的逻辑电路设计。
（1）根据工艺流程分析控制要求，明确控制任务，拟定控制系统设计的技术条件。
技术条件一般以设计任务书的形式来确定，它是整个设计的依据。
工艺流程的特点和要求是开发PLC控制系统的主要依据，所以必须详细分析、认真研究，从而明确控制任务和范围。
如需要完成的动作（动作时顺、动作条件，相关的保护和联锁等）和应具备的操作方式（手动、自动、连续、单周期，单步等）。
（2）确定所需的用户输入设备（按钮、操作开关、限位开关、传感器等）、输出设备（继电器、接触器、信号灯等执行元件）以及由输出设备驱动的控制对象（电动机、电磁阀等），估算PLC的I/O点数；分析控制对象与PLC之间的信号关系，信号性质，根据控制要求的复杂程度，控制精度估算PLC的用户存储器容量。
（3）选择PLC。
PLC是控制系统的核心部件，正确选择PLC对于保证整个控制系统的各项技术、经济指标起着重要的作用，PLC的选择包括机型的选择、容量的选择、I/O模块的选择、电源模块的选择等。
选择PLC的依据是输入输出形式与点数，控制方式与速度、控制精度与分辨率，用户程序容量。
（4）分配、定义PLC的I/O点，绘制I/O连接图。
根据选用的PLC所给定的元件地址范围（如输入、输出、辅助继电器、定时器、计数器。
数据区等），对控制系统使用的每一个输入、输出信号及内部元件定义专用的信号名和地址，在程序设计中使用哪些内部元件，执行什么功能格都要做到清晰，无误。
（5）PLC控制程序设计。
包括设计梯形图、编写语句表、绘制控制系统流程图。
控制程序是控制整个系统工作的软件，是保证系统工作正常，安全。
可靠的关键，因此，控制程序的设计必须经过反复测试。
修改，直到满足要求为止。
（6）控制柜（台）设计和现场施工。
在进行控制程序设计的同时，可进行硬件配备工作，主要包括强电设备的安装、控制柜（台）的设计与制作、可编程序控制器的安装、输入输出的连接等。
PLC控制系统的设计步骤
PLC控制系统的设计步骤plc系统设计的一般方法和步骤：分析生产过程、明确掌握要求1、确定方案被控对象环境较差，系统工艺简单，考虑用PLC掌握系统。
掌握很简洁，可考虑用继电器掌握系统。
用PLC掌握，首先要了解系统的工作过程及全部功能要求，从而分析被控对象的掌握过程，输入/输出量是开关量还是模拟量，明确掌握要求，绘出掌握系统的流程图。
2、选择PLC机型PLC在牢靠性上是没有问题的，机型的选择主要是考虑在功能上满意系统的要求。
机型的选择依据：掌握对象的输入量、输出量工作电压输出功率现场对系统的响应速度要求掌握室与现场的距离等。
3、选择I/O设备，列出I/O地址安排表输出设备：掌握按钮、行程开关、接近开关等输出设备：接触器、电磁阀、信号灯等1）确定输入、输出设备的型号和数量；2）列写输入/输出设备与PLC的I/O地址对比表；3）绘制接线图及编程。
安排I/O地址时应留意以下几点：1）把全部按钮、行程开关等集中配置，按挨次安排I/O地址。
2）每个I/O设备占用1个I/O地址。
3）同一类型的I/O点应尽量支配在同一个区。
4）彼此有关的输出器件，如电动机正反转，其输出地址应连续安排。
4、设计电气线路图1）绘制电动机的主电路及PLC外部的其它掌握电路图。
2）绘制PLC的I/O接线图注：接在PLC输入端的电器元件一律为常开触点，如停止按钮等。
2）绘制PLC及I/O设备的供电系统图输入电路一般由PLC内部供应电源，输出电路依据负载的额定电压外接电源。
5、程序设计与调试程序设计可用阅历设计法或功能表图设计法，或者是两者的组合。
6、总装调试接好硬件线路，把程序输入PLC中，联机调试。
plc控制系统设计步骤
plc控制系统设计步骤PLC（可编程逻辑控制器）控制系统设计是现代工业自动化领域中的重要内容之一。
在工业生产过程中，通过PLC控制系统可以对生产设备进行精确的控制和监控，提高生产效率和质量。
下面将介绍PLC控制系统设计的步骤。
一、需求分析在进行PLC控制系统设计之前，首先需要对所控制的生产设备进行需求分析。
了解设备的工作原理、工作流程、输入输出信号等，明确控制系统的功能和要求，确定控制策略和逻辑。
二、制定控制策略根据需求分析的结果，制定控制策略。
确定控制逻辑、传感器和执行器的选择，设计控制流程图，并根据需要编写控制程序。
三、选型和布线根据控制策略确定的需求，选择合适的PLC型号和配套的输入输出模块。
然后进行布线设计，将传感器、执行器和PLC进行连接，确保信号的稳定传输。
四、编程根据制定的控制策略和控制程序，进行PLC的编程。
根据PLC的编程语言，编写程序并进行调试，确保程序的正确性和稳定性。
五、测试和调试完成编程后，需要进行系统的测试和调试。
通过对系统的模拟和实际操作，验证控制逻辑的正确性和系统的稳定性。
同时，还需要进行故障排除和优化，确保系统的可靠性和高效性。
六、系统集成在测试和调试完成后，将PLC控制系统与其他设备进行集成。
将控制系统与上位机、人机界面、数据采集系统等进行连接，实现对整个生产过程的集中控制和监控。
七、运行和维护在系统集成完成后，进行系统的运行和维护。
定期对系统进行检查和维护，保持系统的稳定运行。
同时，对系统进行优化和升级，提高系统的性能和可靠性。
总结：PLC控制系统设计是一个复杂而又关键的工作，需要经过需求分析、制定控制策略、选型和布线、编程、测试和调试、系统集成以及运行和维护等多个步骤。
每个步骤都需要认真对待，确保设计的正确性和稳定性。
通过合理的控制系统设计，可以提高生产效率，降低生产成本，实现工业自动化的目标。
plc控制系统设计的一般步骤
plc控制系统设计的一般步骤丰炜PLC说明资料1-PLC系统设计及选型方法在现代化的工业生产设备中，有大量的数字量及模拟量的控制装置，例如电机的起停，电磁阀的开闭，产品的计数，温度、压力、流量的设定与控制等，工业现场中的这些自动控制问题，若采用可编程控制器(PLC）可以轻松的解决,PLC已成为解决自动控制问题最有效的工具之一,越来越广泛的应用于工业控制领域中,本文简要叙述了PLC控制系统设计的步骤及PLC 的基本选型方法，供大家参考.一、可编程控制器应用系统设计与调试的主要步骤（ 1 ）深入了解和分析被控对象的工艺条件和控制要求这是整个系统设计的基础，以后的选型、编程、调试都是以此为目标的.a ．被控对象就是所要控制的机械、电气设备、生产线或生产过程。
b ．控制要求主要指控制的基本方式、应完成的动作、自动工作循环的组成、必要的保护和连锁等。
对较复杂的控制系统，还可将控制任务分成几个独立部分，这样可化繁为简，有利于编程和调试。
（ 2 ）确定 I/O 设备根据被控对象的功能要求，确定系统所需的输入、输出设备。
常用的输入设备有按钮、选择开关、行程开关、传感器、编码器等，常用的输出设备有继电器、接触器、指示灯、电磁阀、变频器、伺服、步进等.（ 3 )选择合适的 PLC 类型根据已确定的用户 I/O 设备，统计所需的输入信号和输出信号的点数，选择合适的 PLC 类型，包括机型的选择、 I/O 模块的选择、特殊模块、电源模块的选择等。
( 4 ）分配 I/O 点分配 PLC 的输入输出点，编制出输入 / 输出分配表或者画出输入 / 输出端子的接线图。
接着就可以进行 PLC 程序设计，同时可进行控制柜或操作台的设计和现场施工。
（ 5 ）编写梯形图程序根据工作功能图表或状态流程图等设计出梯形图即编程.这一步是整个应用系统设计的最核心工作,也是比较困难的一步，要设计好梯形图，首先要十分熟悉控制要求,同时还要有一定的电气设计的实践经验。
PLC控制系统设计步骤设计实例
PLC控制系统设计步骤设计实例PLC（可编程逻辑控制器）控制系统设计是指设计一种基于PLC的自动化控制系统，它能够实时监测和控制工业过程中的各种设备和动作，以提高生产效率和质量。
本文将介绍PLC控制系统设计的六个步骤，并以调度系统设计为实例来说明。
步骤一：需求分析在PLC控制系统设计的第一步，需要对待控制的系统进行详细的分析和了解。
这包括对所需控制的设备、传感器、执行器等硬件元件的类型和功能进行了解，并明确系统所需实现的目标和功能。
以调度系统设计为例，我们需要了解需要控制的设备类型（如输送带、机械臂等）以及系统所需实现的任务（如运输物料、转移货物等）。
步骤二：系统设计在系统设计阶段，需要根据需求分析的结果，制定PLC控制系统的整体框架和组成部分。
例如，调度系统的设计可能需要包括输入和输出模块、通信模块、中央处理单元等组件。
此外，还需要确定PLC的运行周期和通信方式等参数。
步骤三：程序设计在程序设计阶段，需要制定PLC程序来实现系统的控制逻辑。
根据控制需求，可以使用各种编程语言（如梯形图、函数图表等）来编写PLC程序。
对于调度系统设计，我们可以编写一个主程序来实现各个设备的调度和任务分配，并编写子程序来实现具体的控制操作。
步骤四：硬件选型在硬件选型阶段，需要根据系统设计和程序要求，选择适配的PLC硬件。
这包括选择合适的PLC型号、输入输出模块、通信模块等。
对于调度系统设计，我们需要选择支持足够的输入输出点数、具备高速通信功能的PLC设备。
步骤五：软件编程步骤六：调试和优化在完成软件编程后，需要对系统进行调试和优化。
这包括对系统进行实时监测和测试，并根据测试结果进行调整和改进。
对于调度系统设计，我们可以通过模拟输入信号和观察输出结果的方式来进行调试，并根据调试结果来对程序进行调整和优化，以满足系统要求。
综上所述，PLC控制系统设计的步骤包括需求分析、系统设计、程序设计、硬件选型、软件编程、调试和优化。
plc控制系统设计的内容和步骤
PLC控制系统设计的内容和步骤1.引言在工业自动化领域中，P LC（可编程逻辑控制器）被广泛应用于各种控制系统中，它可以对工业生产过程进行自动化控制。
设计一个高效且可靠的P LC控制系统是确保生产线正常运行的重要环节。
本文将讨论PL C控制系统设计所涵盖的内容和步骤。
2.设计前准备在进行P LC控制系统设计之前，我们需要进行一系列的准备工作，包括但不限于：-了解所需控制系统的工作原理和功能需求。
-完成相关的系统需求规格说明书（S RS）。
-确定系统的输入和输出设备，如传感器、执行器等。
-确定P LC软件和硬件的选择。
3. PL C硬件设计P L C硬件设计是PL C控制系统设计的重要组成部分，它的主要内容包括：-确定P LC的型号和规格，根据实际需求选择合适的P LC设备。
-确定信号输入和输出的电压等级，并设计相应的电路连接。
-配置和调试PL C的模块，如输入模块、输出模块、通信模块等。
-进行P LC的布线和连接，确保各个模块之间的良好通信。
4. PL C软件设计P L C软件设计是PL C控制系统设计的核心部分，它的主要内容包括：-根据系统需求规格说明书，进行逻辑设计和功能分解。
-使用逻辑编程语言（如LD、S T、FB D等），根据功能需求编写程序。
-进行程序的调试和测试，确保程序的正确性和可靠性。
-配置和调试人机界面（HM I），为操作人员提供友好的界面。
5. PL C控制策略设计P L C控制策略设计是P LC控制系统设计的关键环节，它的主要内容包括：-确定控制策略的类型，如顺序控制、循环控制、比例控制等。
-设计程序的执行流程，包括条件判断、循环控制等。
-根据系统需求规格说明书，设计报警逻辑和异常处理策略。
-结合实际情况进行程序的优化和改进，提升控制系统的性能和稳定性。
6.安全控制设计在P LC控制系统设计中，安全性是必不可少的考虑因素。
安全控制设计的内容包括：-确定安全控制的需求和指标，如紧急停止、安全间距控制等。
PLC控制系统设计步骤
PLC控制系统设计步骤一个需要以下七个：1. 系统设计与设备选型a. 分析你所控制的设备或系统。
PLC最主要的目的是控制外部系统。
这个系统可能是单个机器，机群或一个生产过程。
b. 判断一下你所要控制的设备或系统的输入输出点数是否符合可编程控制器的点数要求。
（选型要求）c. 判断一下你所要控制的设备或系统的复杂程度，分析内存容量是否够。
2. I/O赋值（分配输入输出）a. 将你所要控制的设备或系统的输入信号进行赋值，与PLC的输入编号相对应。
（列表）b. 将你所要控制的设备或系统的输出信号进行赋值，与PLC的输出编号相对应。
（列表）3. 设计控制原理图a. 设计出较完整的控制草图。
b. 编写你的控制程序。
c. 在达到你的控制目的的前提下尽量简化程序。
4. 程序写入PLC将你的程序写入可编程控制器。
5. 编辑调试修改你的程序a.程序查错(逻辑及语法检查）b.在局部插入END，分段调试程序。
c.整体运行调试6. 监视运行情况在监视方式下，监视一下你的控制程序的每个动作是否正确。
如不正确返回步骤5，如果正确则作第七步。
7. 运行程序（千万别忘记备份你的程序）煤矿地面生产系统中的应用一. 系统设计与选型1.系统分析：唐山荆各庄煤矿的输煤系统全长大约300米左右,生产过程是这样的.地下开采的煤通过提升机提到地面并翻斗到前煤仓.此时提升上来的煤是各种物体的混合体,其中包括煤，煤矸石,煤末,木棍等等.煤矿地面生产系统的主要目的是将提升上来的混合物变成我们需要的煤末和煤块.煤末通过皮带1和皮带2传送到后仓由刮板刮到舱下的火车车厢内.块煤和其它混合物通过手选1和手选2皮带传送,由站在两边的工作人员清除煤矸石木棒等杂物,真正的煤块被传送到堆煤场.下面给出地面生产系统生产过程的框图.在没有实现PLC控制以前,整个生产过程完全是手动的.工作人员按照下面生产流程启动生产线.1.起动刮板2.起动皮带1和皮带23.起动手选1和手选24.起动电动筛1和电动筛25.起动供煤1和供煤2工作人员按照下面生产流程停止生产线.1.停止供煤1和供煤22.停止电动筛1和电动筛23.停止手选1和手选24.停止皮带1和皮带25.停止刮板每起动和停止一个设备都必须有一定的延时.停产时延时时间根据输煤线没有煤为标准.整个起动过程都是步行,工作人员的劳动强度是不是很大.根据以上的生产过程分析这个系统是一个不大的生产过程，输入点数少于输出点数，考虑到留有一些备用点，选择了F1-40MR 24入/16出的PLC,而1K的编程容量可满足系统要求，进而设计了下面的PLC控制的煤矿地面生产系统.2.设备的选型1.保留原有地面生产系统,添加手自动转换.2. PLC: F1-40MR3.自制控制台一个二. 输入输出分配: （I/O赋值）名称输入点数名称输出点数总复位X400预报警(电笛)Y430予启动X401刮板Y431起动X402皮带1Y432报警清除X403皮带2Y433手选1急停X404手选1Y434手选2急停X405手选2Y435控制室总停线X406筛煤1Y436 现场正常停线X407筛煤2Y437 无供煤正常停止X409供煤1Y440 紧急重载停线X410供煤2Y441 启动正确指示灯Y445三. 设计控制原理图（地面生产线PLC控制程序）说明:1.以上系统是根据七个设计步骤设计而成.2.在启动生产线之前,先预警20秒钟,告知沿线工作人员注意安全.20秒后,系统按刮板,皮带1, 2,手选1,2,筛1,2,和供煤1,2依次启动.如果正常起动,则正常起动指示灯亮.系统正常开始生产.3.正常停车时,发出警示信号(0.2秒脉冲),告知沿线注意安全,系统按供煤1,2,筛1,2,手选1,2,皮带1,2,刮板依次停车.各设备停止时间根据线上无煤为原则.4.在无重大事故情况下,不可重载停车.5.手选1和手选2在人员安全受到危险的情况下,可急停.6.调试时,可甩掉电机,直接控制接触器,动作正常后,方可联机运行.7.利用接触器的辅助接点,在控制室里显示生产线的动作流程.也许有人会问,为什么不在前仓安煤位传感器而搞成全自动化,问题是提升上来的煤什么都有,而煤位也不是水平的,因此未加煤位传感器.(根据用户要求)皮带1,和皮带2由于采用滚轴斜夹,没有跑偏问题.LG PLC在中水处理系统中的应用一. 系统设计与设备选型1. 系统流程：2. 工作原理：中水处理系统是将生活污水还原成中水的处理过程。
PLC控制系统设计步骤
PLC控制系统设计步骤第一步：需求分析需求分析是PLC控制系统设计的第一步。
在这个阶段，需要明确系统的目标和功能需求。
这包括确定输入和输出设备，确定需要监控和控制的过程变量，以及确定所需的逻辑和控制功能。
第二步：系统设计在系统设计阶段，需要确定PLC的硬件和软件需求。
硬件设计包括选择适当的PLC模块、输入输出模块、传感器和执行器等设备。
软件设计包括编写PLC程序，确定控制逻辑和各个功能块之间的关系。
第三步：编程PLC编程是PLC控制系统设计的一个关键步骤。
在这个阶段，需要根据系统设计的要求编写PLC程序。
常用的PLC编程语言包括Ladder Diagram（梯形图）、Function Block Diagram（功能块图）和Structured Text（结构化文本）等。
第四步：模拟仿真在模拟仿真阶段，需要使用专门的PLC仿真软件对PLC程序进行仿真测试。
通过仿真可以验证程序的正确性和稳定性，发现可能存在的问题并加以修正。
第五步：系统集成在系统集成阶段，需要将PLC控制系统与其他自动化设备进行集成。
这包括将PLC与传感器、执行器、驱动器等设备连接起来，并进行必要的调试和测试。
第六步：现场调试和测试现场调试和测试是PLC控制系统设计的最后一步。
在现场调试过程中，需要验证PLC控制系统的功能和性能是否达到要求。
在测试过程中，需要对系统进行全面的功能测试和性能测试，确保系统能够正常运行和响应各种条件。
第七步：运行和维护总结：PLC控制系统设计是一个复杂而重要的过程，包括需求分析、系统设计、编程、模拟仿真、系统集成、现场调试和测试以及运行和维护等多个步骤。
通过这些步骤，可以设计出功能强大、稳定可靠的PLC控制系统，实现工业自动化控制的目标。
简述可编程控制器控制系统的设计步骤
简述可编程控制器控制系统的设计步骤可编程控制器（Programmable Logic Controller，简称PLC）是一种用于自动化控制系统的专用计算机。
它能够根据预先设定的程序控制各种工业过程，并具有高度稳定性和可靠性。
在实际应用中，设计一个高效可靠的PLC控制系统需要经过以下几个步骤。
## 步骤一：需求分析需求分析是PLC控制系统设计的第一步。
在这一阶段，工程师需要与用户或相关部门进行充分的沟通和交流，明确系统的功能需求、性能指标、工作环境等方面的要求。
通过充分了解用户的需求，确定控制系统的功能模块和硬件配置，为后续的设计工作奠定基础。
## 步骤二：系统设计在系统设计阶段，工程师需要根据需求分析的结果进行详细的设计。
首先，需要确定PLC控制器的型号和数量，并根据系统的规模和要求，选择合适的输入输出模块、通信模块和其他扩展模块。
然后，根据用户的需求和工艺流程，设计PLC的程序结构和逻辑功能，确定各个模块之间的数据传输和控制关系。
## 步骤三：编程开发在编程开发阶段，工程师需要使用特定的编程软件，如 ladder diagram（梯形图）或structured text（结构化文本），根据系统设计的要求编写PLC的控制程序。
在编程过程中，应尽量避免复杂的逻辑，使程序结构清晰易读。
同时，为了确保程序的正确性和可靠性，需要进行充分的测试和调试。
## 步骤四：硬件配置与安装在硬件配置与安装阶段，工程师需要按照系统设计的要求，正确配置PLC控制器及其相关的输入输出模块、通信模块等硬件设备。
同时，需要进行相应的接线工作，并确保接线的准确性和稳定性。
此外，为了保证系统的安全性和可靠性，还需要进行相关的防护措施和接地处理。
## 步骤五：系统调试与运行在系统调试与运行阶段，工程师需要对已经安装好的PLC控制系统进行全面的调试和测试，确保各个功能模块和硬件设备能够正常工作。
通过模拟实际工艺过程，检查PLC的控制程序是否符合要求，并对系统进行逐步调试，解决可能出现的问题和故障。
plc控制系统方案设计步骤
PLC控制系统方案设计步骤PLC（可编程逻辑控制器）是一种用于控制自动化系统的计算机控制器。
它可以通过编程来实现对各种工业设备和系统的逻辑控制。
在设计PLC控制系统的方案时，需要经过一系列的步骤来确保系统的有效运行和规范的操作。
步骤一：需求分析在设计PLC控制系统方案之前，首先需要进行需求分析。
这包括了对系统运行所需的功能、性能要求、可行性分析等的评估和确定。
在这一步骤中，需要与客户和相关利益相关方进行沟通和交流，以了解他们的期望和要求。
同时，也要对现有设备和系统的状况进行评估，以确定所需要的控制功能。
步骤二：系统设计在需求分析的基础上，进行系统设计是接下来的关键步骤。
在这一步骤中，需要确定PLC控制系统的基本组成和工作原理。
根据需求分析的结果，设计相应的控制逻辑和算法。
同时，还要考虑系统的可扩展性、可靠性和安全性等方面的因素。
设计PLC控制逻辑设计PLC控制逻辑是系统设计的核心任务之一。
在这一步骤中，需要确定系统的输入和输出，以及相应的逻辑关系和操作规程。
可以使用流程图、状态图和时序图等工具来描述和设计控制逻辑。
同时，还要对不同情况下的异常处理和故障恢复进行考虑。
硬件选型和布局设计在系统设计的同时，还需要进行硬件选型和布局设计。
根据需求分析的结果，选择适合系统要求的PLC设备、传感器、执行器等硬件组件。
在布局设计中，需要考虑到硬件之间的连接和布置，以及与其他设备的接口和联动。
步骤三：软件编程在系统设计完成后，需要对PLC控制系统进行软件编程。
根据设计的控制逻辑，利用相应的编程语言（如LD、FBD、ST等）实现所需的功能和操作规程。
在软件编程过程中，需要进行模块化设计和代码优化，以提高系统的可读性和可维护性。
步骤四：系统调试与测试完成软件编程后，即进入系统调试与测试阶段。
在这一阶段中，需要对PLC控制系统进行功能测试、性能测试和安全性测试等。
通过对系统的实际运行和实验数据的分析，可以评估系统的运行效果和满足程度。
PLC控制系统设计步骤_设计实例
PLC控制系统设计步骤_设计实例PLC（可编程逻辑控制器）控制系统是工业自动化中常用的控制技术之一，用于对工业设备和过程进行自动化控制。
PLC控制系统设计步骤主要包括需求分析、硬件设计、软件编程、测试和调试等环节。
下面将详细介绍PLC控制系统设计步骤，并给出一个设计实例。
1.需求分析在PLC控制系统设计前，我们首先需要进行需求分析。
这包括确定系统的功能需求、性能需求和特殊要求等。
例如，我们可能需要控制一个自动包装机，需求可能包括控制机械手的运动、监测传感器信号、实现自动物料进料等功能。
2.硬件设计在进行硬件设计之前，我们需要确定PLC的类型和规格。
根据需求分析的结果和实际应用场景，选择合适的PLC型号，并确定所需的输入输出（I/O）点数和通信接口等。
在硬件设计过程中，需要选择和配置适当的传感器、执行器、电源、连接器等设备，并进行布置和布线。
3.软件编程4.测试和调试5.系统部署和维护在完成测试和调试后，我们可以将PLC控制系统投入实际应用中。
在系统部署过程中，我们需要将PLC安装到设备或机柜中，并与其他设备进行连接和集成。
同时，我们还需要进行系统文档化、培训和备份等工作，以便后续的维护和升级。
接下来，我们将以一个简单的物料输送系统为例，说明PLC控制系统设计步骤。
假设我们需要设计一个物料输送系统，实现自动化的物料输送和分拣功能。
系统包括一个传送带、传感器检测装置和执行机构，其主要功能包括根据传感器信号控制传送带的启停和速度调节、将物料分拣到不同的出口等。
1.在需求分析阶段，我们确定了系统的功能需求和性能要求，并分析了系统实现的过程和约束条件。
2.在硬件设计过程中，我们选择了一款具有足够的输入输出点数和通信接口的PLC型号，并选择适当的传感器和执行器等设备。
3. 在软件编程阶段，我们使用Ladder Diagram编写了PLC程序，根据传感器信号对传送带进行控制，实现物料的自动输送和分拣。
4.完成软件编程后，我们进行了测试和调试。
plc控制系统设计的一般步骤
plc控制系统设计的一般步骤
PLC（可编程逻辑控制器）控制系统设计的一般步骤如下：
1. 系统需求分析：明确控制系统的功能需求、性能要求、安全要求等，并了解控制对象和环境特点。
2. 硬件选型：根据需求分析，选择合适的PLC型号和模块，确定系统的输入输出数量和种类，并选择适当的传感器、执行器和其他配件。
3. 输入输出设计：根据需求确定输入输出信号的类型、数量和布置，包括传感器接口、执行器接口、信号模拟/数字转换等。
4. 控制逻辑设计：根据需求和控制逻辑，设计PLC程序的模块结构、逻辑图和程序框图等，包括输入信号的检测和处理、控制算法的实现、输出信号的生成等。
5. 编程实现：使用PLC编程软件，将控制逻辑设计翻译成PLC程序，并进行测试、调试和优化。
6. 系统集成：将PLC和其他设备进行连接和集成，包括传感器、执行器、人机界面、数据通信等。
7. 系统调试：进行系统的功能测试、输入输出信号的校准、控制算法的调优，确保控制系统的稳定性和准确性。
8. 运行与维护：将控制系统投入运行，并定期进行维护和故障排除，保证系统的可靠性和稳定性。
9. 完善文档：编制相关文档，包括硬件设计文档、软件设计文档、用户手册等，供后续维护和改进参考。
需要注意的是，PLC控制系统设计的具体步骤可能因项目需求、规模和复杂性而有所差异。
设计过程中，应密切与客户、工程团队和供应商进行合作和沟通，确保设计方案的正确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
plc控制系统设计的一般步骤
丰炜PLC说明资料1-PLC系统设计及选型方法
在现代化的工业生产设备中，有大量的数字量及模拟量的控制装置，例如电机的起停，电磁阀的开闭，产品的计数，温度、压力、流量的设定与控制等，工业现场中的这些自动控制问题，若采用可编程控制器(PLC)可以轻松的解决，PLC已成为解决自动控制问题最有效的工具之一，越来越广泛的应用于工业控制领域中，本文简要叙述了PLC控制系统设计的步骤及PLC的基本选型方法，供大家参考。
一、可编程控制器应用系统设计与调试的主要步骤
（ 1 ）深入了解和分析被控对象的工艺条件和控制要求
这是整个系统设计的基础，以后的选型、编程、调试都是以此为目标的。
a ．被控对象就是所要控制的机械、电气设备、生产线或生产过程。
b ．控制要求主要指控制的基本方式、应完成的动作、自动工作循环的组成、必要的保护和连锁等。
对较复杂的控制系统，还可将控制任务分成几个独立部分，这样可化繁为简，有利于编程和调试。
（ 2 ）确定 I/O 设备
根据被控对象的功能要求，确定系统所需的输入、输出设备。
常用的输入设备有按钮、选择开关、行程开关、传感器、编码器等，常用的输出设备有继电器、接触器、指示灯、电磁阀、变频器、伺服、步进等。
（ 3 ）选择合适的 PLC 类型
根据已确定的用户 I/O 设备，统计所需的输入信号和输出信号的点数，选择合适的 PLC 类型，包括机型的选择、 I/O 模块的选择、特殊模块、电源模块的选择等。
（ 4 ）分配 I/O 点
分配 PLC 的输入输出点，编制出输入 / 输出分配表或者画出输入 / 输出端子的接线图。
接着就可以进行 PLC 程序设计，同时可进行控制柜或操作台的设计和现场施工。
（ 5 ）编写梯形图程序
根据工作功能图表或状态流程图等设计出梯形图即编程。
这一步是整个应用系统设计的最核心工作，也是比较困难的一步，要设计好梯形图，首先
要十分熟悉控制要求，同时还要有一定的电气设计的实践经验。
（ 6 ）进行软件测试
将程序下载到 PLC 后，应先进行测试工作。
因为在程序设计过程中，难免会有疏漏的地方。
因此在将 PLC 连接到现场设备上去之前，必需进行软件测试，以排除程序中的错误，同时也为整体调试打好基础，缩短整体调试的周期。
（ 7 ）应用系统整体调试
在 PLC 软硬件设计和控制柜及现场施工完成后，就可以进行整个系统的联机调试，如果控制系统是由几个部分组成，则应先作局部调试，然后再进行整体调试；如果控制程序的步序较多，则可先进行分段调试，然后再连接起来总调。
调试中发现的问题，要逐一排除，直至调试成功。
（ 8 ）编制技术文件
系统技术文件包括说明书、电气原理图、电器布置图、电气元件明细表、PLC梯形图等。
在PLC系统设计时，确定控制方案后，下一步工作就是PLC的选型工作。
应详细分析工艺过程的特点、控制要求，明确控制任务和范围，确定所需的操作和动作，然后根据控制要求，估算输入输出点数、确定PLC的功能、外部设备特性等，最后选择有较高性能价格比的PLC和设计相应的控制系统。
下面结合我公司丰炜PLC具体说明一下选型步骤及系统设计时注意事项。
二、 PLC 型号的选择
（ 1 ）通讯功能选择
根据系统的工艺要求，首先应确定系统用 PLC单机控制，还是用PLC形成网络，以及是否和其他设备有通信，如触摸屏，变频器，检测控制设备等等。
这样就可以根据通讯接口数量、类型（RS-232,422,485）及通讯协议，规划PLC类型和通讯扩充卡或通讯扩充模块。
（ 2 ）控制功能选择
根据系统的工艺要求，应确定系统是否有A/D、D/A转换，温度采集控制，比例阀控制等工艺要求，选择VB系列相应的特殊模块，同时根据特殊模块数量选择VB系列相应的主机（VB0可接4个特殊模块，VB1可接8个特殊模块，VB2可接16个特殊模块）。
（ 3 ）高速计数及高速脉冲输出选择
根据系统的工艺要求，确认系统是否有高速计数或高速脉冲输出及相应的点数和频率，来选择相应型号的主机。
丰炜PLC全系列都具有软体32位元上下数带停电保持高速计数器，其中单相计数器11点（最高计数频率10KHz），双相计数器5点（最高计数频率10KHz），A/B相计数器5点（最高计数频率5KHz，VH系列为4点）。
VB1系列在软体计数器基础上还有2点最高计数频率高达200KHz的硬体32位元高速计数器。
关于高速脉冲输出，VH仅有1点7KHz的脉冲输出，VB0及VB2各有2点
7KHz的脉冲输出，VB1有2点20KHz和2点200KHz的脉冲输出（VB1系列专为高速输入及速位控制应用而设计）。
其中需要注意的是高速脉冲输出应采用晶体管输出形式，不然很容易损坏。
由于高速计数器只有输入端X0-X7 ，当其中某些点被占用后，其对应的其他高速计数器将不可再使用。
（ 4 ）I/O点数及输入输出形式选择
要先弄清除控制系统的 I/O 总点数，再按实际所需总点数的 10 ～ 20 ％
留出备用量（为系统的改造等留有余地）后确定所需 PLC 的点数。
然后根据系统的外部电路选择合适的输入输出形式。
三．输入回路的设计
（ 1 ）电源回路
PLC供电电源一般为 AC85—240V(也有DC24V)，适应电源范围较宽，但为了抗干扰，应加装电源净化元件(如电源滤波器、1：1隔离变压器等)。
注：丰炜PLC供电交流电源为 AC85—264V直流电源为 DC21—28V。
（ 2 ）PLC上DC24V电源的使用
各公司 PLC产品上一般都有DC24V电源，但该电源容量小，为几十毫安至几百毫安，用其带负载时要注意容量，同时作好防短路措施(因为该电源的过载或短路都将影响PLC的运行)。
注：丰炜PLC交流电源主机及扩充机自带DC24V输出规格为：DC24V±15% 420mA，且内部有保护电路可有效防止电源短路情况。
（ 3 ）外部DC24V电源
若输入回路有 DC24V供电的接近开关、光电开关等，而PLC上DC24V电源
容量不够时，要从外部提供DC24V电源，具体接线方法请参阅PLC硬体说明书。
（ 4 ）输入的灵敏度
各厂家对PLC的输人端电压和电流都有规定，以丰炜PLC为例，丰炜PLC 的输入值为：DC24V、7mA，启动电流为3.5mA以上，关断电流为1.5mA以下，因此，当输入回路串有二极管或电阻(不能完全启动)，或者有并联电阻或有漏电流时(不能完全切断)，就会有误动作，灵敏度下降，对此应采取措施。
另一方面，输入反应时间为10mS（X0～X7 VB系列可变更为0～60mS，VH系列可变更为0～15mS）隔离方式为光耦隔离，VH输入型号形式为无电压接点或NPN开集电极晶体管，VB输入型号形式为无电压接点或NPN/PNP开集电极晶体管。
四．输出回路的设计
（ 1 ）各种输出方式之间的比较
a.继电器输出：优点是不同公共点之间可带不同的交、直流负载，且电压也可不同，带负载电流可达2A／点；但继电器输出方式不适用于高频动作的负载，这是由继电器的寿命及响应时间决定的。
其寿命随带负载电流的增加而减少，一般在10万次以上，响应时间为10ms
b.晶体管输出：最大优点是适应于高频动作，响应时间短，OFF→ON:20uS 以下，ON→OFF:100uS以下，但它只能带 DC 5—30V的负载，最大输出负载电流为0．5A／点，但每4点共COM不得大于0．8A。
（ 2 ）抗干扰与外部互锁
当PLC输出带感性负载，负载断电时会对PLC的输出造成浪涌冲击，为此，对直流感性负载应在其旁边并接续流二极管，对交流感性负载应并接浪涌吸收电路，可有效保护PLC。
用于正反转的接触器同时合上是十分危险的事情，像这样的负载除了在PLC内部已进行软件互锁外，在PLC的外部也应进行互锁，以加强系统的可靠性。
（ 3 ）“COM”点的选择
不同的 PLC产品，其“COM”点的数量是不一样的，有的一个“COM”点带4个输出点，有的带1个输出点。
当负载的种类多，且电流大时，采用一个“COM”点带1个输出点的 PLC产品；当负载数量多而种类少时，采用一个“COM”点带4个输出点的PLC产品，这样会对电路设计带来很多方便。
每个“COM”点处加一熔丝，以继电器输出为例，1个输出时加2—3A
的熔丝，4点输出的加5—10A的熔丝，因为PLC内部一般没有熔丝，为避免负载短路而烧毁基板，请在外部安装保险丝。
（ 4 ）PLC外部驱动电路
对于 PLC输出不能直接带动负载的情况下，必须在外部采用驱动电路：可以用三极管驱，也可以用固态继电器或晶闸管电路驱动，同时应采用保护电路和浪涌吸收电路，且每路有显示二极管(LED)指示。
印制板应做成插拔式，易于维修。
丰炜新推出的VB系列IDC连接器机型，就提供MOSFET 及继电器转接模组的，在以后的资料中我们会详细说明。
五．扩充模块及特殊模块之电源供应
PLC主机及扩充机本身具备电源供给电路，而扩充模块及特殊模块的电源供应（5V及12V,5V用于提供CPU、总线及指示灯电压，12V用于提供驱动负载电压），必须依赖主机及扩充机提供，VB系列还可以借助VB-PWR电源扩充模块提供。
六．PLC的输入输出布线
PLC的输入输出布线也有一定的要求，请看各产品的使用说明书。
