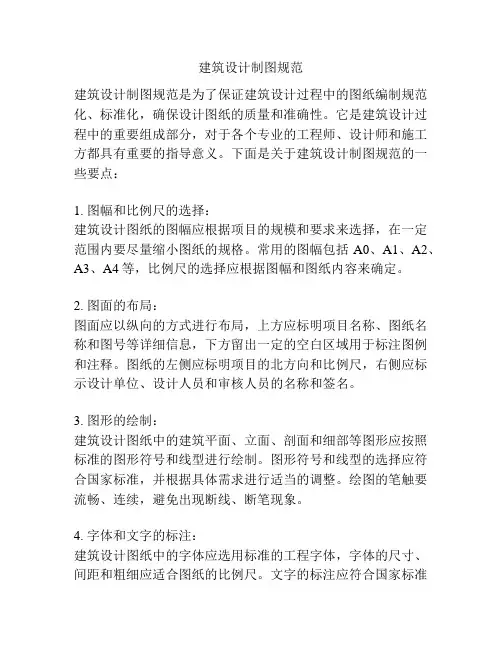

建筑设计画图规范

总平面图

1.建筑外轮廓线加粗

2.要画双线的女儿墙

3.总层高写在建筑总平边角处

4.各处不同层高要标高

5.室外标高必须为负值,标高符号的三角形要实心。

6.画上指北针,并且写上“N”或者“北”。

7.可见中庭与屋顶要布环境,铺砖

8.用地红线与建筑红线用虚线表示,并标明“用地红线”,“建筑红线”、

9.湖案线要画多条,水池接绿地边缘画双线。

10.要画上周边道路及环境,市政道路要写名称。

11.主入口与次入口前要有适当的广场或平台(硬铺),并用粗实线画实心三角形符号标明,(不能为草地、水池)

12.外环境树木草地等用细实线

13.道路进入口前需要适应的弧线相接。

14.建筑物画上45度的阴影,不同高度的建筑阴影面积不同(一般高的建筑,阴影面积越大)。

15.场外原有建筑用细实线来画。

16.图名的字用粗线,图名下画单粗线,比例下面不需画线。

17.室外楼梯前颈设置平台。

18.要设置残疾人坡道。

19.室外走道设置不能先开门后上台阶。

20.写上经济指标。内容有:建筑总面积,用地总面积,容积率,绿化率,建筑密度等,建筑总面积,各层建筑面积的综合,用地总面积;绿地面积与首层建筑面积的综合。容积率:在一定范围内,建筑面积总与与用地面积的比值。绿化率:一定区域内,建筑物的基底面积总与与占地面积的比例(%)。

首层平面图

1.画在第一张或第二张的图纸上。

2.每一张图纸都需要清晰写上图号。

3.要交代清楚入口及周边环境,道路,建筑等。(入口前必有路)

4.首层各类门须往外开,或就是双开门。

5.设置残疾人坡道并标上箭头(凡就是有高差的地方一定有箭头)。箭头方向从±0、000的地方往上或往下标。

6.各种功能室写名字。

7.建筑室内与室外要有交接线。(栏杆,小路或散水)绿色道路也有。剖切符号画在首层平面图(注意剖切符号长短线的方向,以及数字的位置)、

8.入口处画上硬铺的平台。

9.超过60平方的功能室要开两个门,60-120平方的房间内开门,大于150平方的开双开门

10.周边环境要表达得非常清楚明确

11.在主次入口处室内外都要标上高差,(主次入口与室内有高差)

12.首层要画指北针。

13.墙线与门窗要交接好,窗可画三条或四条线。

14.轴线一般穿过柱子中心。

15.标上两道尺寸线,第一道就是轴线之间的尺寸,第二道就是总长(总长就是指建筑最边界)

16.画上距离较近的道路并写上名称。

17.有弯度的道路写上半径。

18.方案深化阶段要把建筑中有弧度的构造画出半径。

19.楼梯中的剖切线往上去的右方画,示箭头不能画出界。

20.厕所要铺砖。

21.二层以上的所有建筑投影必须画上,投影画虚线。

22.没有承梁柱却有重要梁体的墙,可添加轴线与轴号。例1/2(表示2号轴线以后附加的一根轴线)。

23.电梯外墙材料为钢筋混凝土,1:100的比例图中要涂黑,1:100以下画上材料。(电梯要在楼梯间,住宅里的电梯用钢筋混凝土当柱子用)

24.平行楼梯休息平台不需要标高,非平行楼梯要标高。

25.高窗虚线画

26.高差线落在低的一侧。

27.坡道被剖到要画剖切线。(剖切位置在1、2m-1、5m)

28.水池标高的画法:池底与水面高度标在同一符号上下。符号上写H池底X、XXX。符号下写H水面X、XXX

29.隔墙要比外墙薄,一般隔墙就是100,外墙就是200、

30.雨棚要用细实线来画。

31.外环境中的铺路要表示材质

二层平面图

1.阳台,厕所,露天平台等用细线铺砖,厕所铺砖画比阳台铺砖小并画上铺位(每一个厕所都要画出,简单画出)

2.轴线轴网要全画出来。

3.每层单间布置1-2间,同样要铺地。

4.标准层标高画法为:

5.栏杆画三条线(两条为栏杆,一条为挡水)。栏杆线距离50、挡水与最近的栏杆线距离100

6.中庭,天井等中空位置画折线(折线画偏一侧,角度大约120度)

7.二层以上不需要画指北针。

8.家具可自己决定就是否(不复杂的画两三间。)

9.雨棚要用最细的线。

屋顶平面图

1.建筑外轮廓线加粗

2.楼顶平台等标高。

3.画双线女儿墙,可上人高1300,不上人高800、

立面图

1.地基线要超过建筑边界并延长。

2.各楼层标高在同一侧,并且画上两道尺寸线,写明各层楼层数(1F,2F,3F、、、、、、)(0标高与负标高)

3.如果屋顶有高差,直接在屋顶某位置上标高。特殊位置标高。

4.建筑轮廓线加粗

5.架空位置要有折线(折线画偏一侧,角度大约120度,折线偏向一侧轮廓线画中粗线)

6.图名可写:北立面图1:100,最好写①-⑦立面图1:100(注意:①与⑦就是对应的轴号)字与平面图画法一样。

7.地基线加粗,就是1、4b(b就是粗线宽)

8.建筑后突出体量,前面的体量轮廓线用中粗线。

剖面图

1.标高,标注,与立面图一样

2.地基线延长并加粗1、4b,地基线与首层平面的标高一样。

3.地基以下,例如土壤,混凝土

4.楼板一般就是100,主梁250×500,次梁250×400

5.注意画挑梁,挡水,等。瞧线、梁线、主挑梁

6.标注个空间功能,

7.画女儿墙,砖墙线加粗

8.门窗墙,以及楼梯画法,详细参考《建筑制图与识图》P133-136

9.剖面下面标上轴号

10.柱子两条细实线

11.压线,下面的图要对齐
