大空间灭火系统的组成

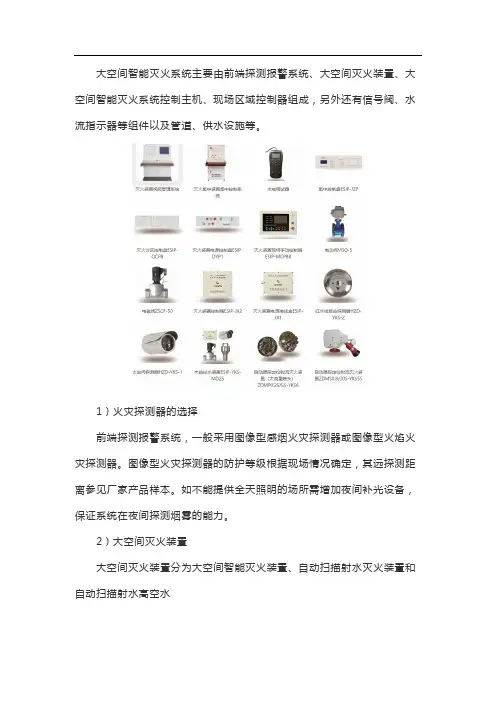

大空间智能灭火系统主要由前端探测报警系统、大空间灭火装置、大空间智能灭火系统控制主机、现场区域控制器组成，另外还有信号阀、水流指示器等组件以及管道、供水设施等。

1）火灾探测器的选择前端探测报警系统，一般采用图像型感烟火灾探测器或图像型火焰火灾探测器。

图像型火灾探测器的防护等级根据现场情况确定，其远探测距离参见厂家产品样本。

如不能提供全天照明的场所需增加夜间补光设备，保证系统在夜间探测烟雾的能力。

2）大空间灭火装置大空间灭火装置分为大空间智能灭火装置、自动扫描射水灭火装置和自动扫描射水高空水灭火喷水面为一个圆形面，能主动探测着火部位并开启喷头喷水灭火的智能型自动喷水灭火装置。

由智能型探测组件、大空间大流量喷头、电磁阀组三部分组成。

其中，智能型探测组件与大空间大流量喷头及电磁阀组均为独立设置。

安装高度为6 m ~25m，标准保护半径≤6m，喷水流量≥5 L/s。

①火灾危险等级为中危险级或轻危险级的场所可采用配置各种类型大空间灭火装置的系统。

②火灾危险等级为严重危险级的场所宜采用配置大空间智能灭火装置的系统。

③舞台的葡萄架下部、演播室、电影摄影棚的上方宜采用置大空间智能灭火装置的系统。

④边墙式安装时宜采用配置自动扫描射水灭火装置或自动扫描射水高空水炮灭火装置的系统。

灭火射水面为一个扇形面的智能型自动扫描射水灭火装置。

由智能型探测组件、扫描射水喷头、机械传动装置、电磁阀组四大部分组成。

其中，智能型探测组件、扫描射水喷头和机械传动装置为一体化设置。

安装高度为2.5 m ~6m，标准保护半径≤6m，喷水流量≥2 L/s。

自动扫描射水高空水炮灭火装置灭火射水面为一个矩形面的智能型自动扫描射水高空水炮灭火装置。

由智能型探测组件、自动扫描射水高空水炮、机械传动装置、电磁阀组四大部分组成。

其中，智能型红外探测组件、自动扫描射水高空水炮和机械传动装置为一体化设置。

安装高度为6 m ~20m，标准保护半径≤20m，喷水流量≥5 L/s。

大空间智能主动喷水灭火系统施工工艺

大空间智能主动喷水灭火系统施工工艺大空间智能型主动喷水灭火系统（即自动消防水炮灭火系统）由给水管网和电器控制二部分组成。

自动消防水炮给水管网由自动消防水炮体（含定位器）、电动阀门、水流指示器、供水管路、消防水泵及水池；电器控制部分由消防炮定位器、消防炮解码器、消防炮控制器、现场手动控制盘、消防泵控制盘、消防水炮集中控制盘以及消防水泵控制等部分组成。

5.1 施工准备5.1.1主要机具准备：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。

套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

5.1.2作业条件准备：施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。

5.2 报警探测器及管线施工工艺5.2.1穿线导管的施工5.2.1.1镀锌的钢导管,可挠性导管和金属线槽不得熔焊跨接接地线,以专用接地卡跨接的两卡间连线为铜芯软导线,截面不小于4mm2;5.2.1.2当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线;当镀锌钢导管采用螺纹连接时,连接处的两端用专用接地卡固定跨接接地线;5.2.1.3金属导管严禁对口熔焊连接,镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接;5.2.1.4金属导管的内外壁均应防腐处理,埋设于混凝土的导管内壁应防腐处理,外壁可不防腐处理;5.2.1.5管子入盒时,盒外应套锁母,内侧应装保护口,在吊顶内敷设时盒的内外侧均应套锁母;5.2.1.6穿线导管敷设时无弯曲长度超过45m,由一个弯曲长度超过30m,由两个弯曲长度超过20m,由三个弯曲长度超过12m时,均应在便于接线处装设接线盒；5.2.1.7吊装线槽的吊杆直径不应小于6mm,线槽的直线段每隔1-1.5m设置吊点或支点,其接头处距接线盒0.2m处,走向改变或转角处均应设支吊点；5.2.1.8管子的弯曲半径：穿线管为大于6倍管径的弯曲半径，电缆保护管为大于10-15倍管径的弯曲半径。

消防炮跟大空间智能灭火系统的区别

消防炮和大空间智能灭火系统作为不同类型的灭火装置，在应用和设备组成上都是有所不同的。

虽然二者的作用与目的都是进行消防工作，但是却还是有一定区别的。

一、定义消防炮是远距离扑救火灾的重要消防设备，消防炮分为消防水炮（PS）、消防泡沫炮（PP）两大系列。

消防水炮是喷射水，远距离扑救一般固体物质的消防设备，消防炮沫炮是喷射空气泡沫，远距离扑救甲、乙、丙类液体火灾的消防设备。

大空间智能定位灭火装置系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，环境监控数据分析单元、环境监控单元、TTL通讯单元、电源监控单元、总成控制单元。

可自行监控保护范围内的环境变化，能全天候自动监测保护范围内的火灾。

一旦发生火灾，大空间智能定位灭火装置系统立即启动，对火源进行水平方向和垂直方向的智能扫描，确定火源的两个方位后，中央控制器发出指令，发出火警信号，同时启动水泵、打开阀门，消防水炮对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，水炮将重复上述过程，待全部火源被扑灭后重新回到监控状态。

大空间智能定位灭火装置系统的射水形式为柱状或雾状射水，射程远，保护范围广，灭火能力非常强大。

二、区别消防炮是一种具体的灭火设备，包括很多种类型的，比如室外固定的消防炮，装在消防车上的消防炮，摇控的消防站，喷水的消防炮，喷泡沫的消防炮等大空间智能灭火系统是一套系统，它包括对火灾的探测系统，跟踪定位系统，喷射灭火剂（水）系统，自动控制系统；简单的大空间智能灭火系统是一个安装了智能控制的消防炮（这种炮加装了火灾探测器，自动旋转升降装置，定位器，自启动喷水装置等）。

南京睿实消防安全设备有限公司是一家专门从事智能图像火灾探测系统、大空间智能消防炮系统和水/泡沫电动消防炮系统的生产制造商，以“产品专业化、服务诚信化、极高性价比”为服务宗旨，致力于打造中国具专业化的消防产品沟通平台！。

大空间智能消防灭火系统

大空间智能消防灭火系统1. 概述大空间智能消防灭火系统是一种先进的消防设备，旨在应对大型场所如购物中心、办公楼、工厂等发生火灾时的灭火需求。

该系统结合了先进的智能技术和灭火技术，能够在火灾爆发时自动识别火灾位置，迅速并精准地进行灭火，有效地遏制火势蔓延，保护人员生命和财产安全。

2. 技术原理大空间智能消防灭火系统主要由以下几个关键组件组成：2.1 检测设备系统配备先进的烟雾探测器、温度探测器等传感器，能够及时准确地感知火灾发生，并传输相应信号给控制中心。

2.2 控制中心控制中心是系统的大脑，通过接收检测设备传来的信息，能够实时监控火灾状况及系统运行状态，做出灵敏的决策。

2.3 灭火装置灭火装置包括消防水泵、喷淋系统、灭火器等，能够根据控制中心的指令迅速响应，启动灭火工作。

2.4 智能算法系统内置智能算法，能够根据火灾情况和建筑特点做出灭火方案，确保灭火效果最大化。

3. 主要特点大空间智能消防灭火系统相较传统消防设备具有以下特点：•自动化操作：系统能够自动识别火灾并启动灭火，无需人工干预。

•智能化决策：系统通过智能算法做出灭火方案，快速且有效地灭火。

•实时监控：控制中心能够实时监控火灾状况，保障灭火效果。

•适用范围广：适用于不同类型的大空间场所，保障广泛。

4. 应用场景大空间智能消防灭火系统适用于以下场景：•商场和超市：能够快速有效地响应火灾，减少人员伤亡和财产损失。

•工厂和仓库：确保生产设备和原材料的安全，提高生产效率。

•写字楼和公共机构：保障办公人员和公众的生命财产安全。

5. 发展趋势随着城市建设、科技进步和消防安全意识的提升，大空间智能消防灭火系统将逐渐成为消防行业的主流，未来的发展趋势包括：•智能化更加深入：系统将会更加智能化，能够与建筑智能系统、大数据平台等进行联动。

•更加精准的灭火技术：灭火技术将不断创新，实现更加精准的灭火效果，减少灭火过程对建筑的损坏。

•更广泛的应用范围：随着技术的不断进步，大空间智能消防灭火系统将在更多场景得到应用。

关于大空间智能型主动喷水灭火系统的应用

共安智能科技有限公司/关于大空间智能型主动喷水灭火系统的应用大空间智能型主动喷水灭火系统是一种集红外传感技术、计算机技术、信号处理技术和通信技术于一体,可主动完成探测火灾、判定火源、启动系统、射水灭火、持续喷水和停止射水等全过程的控制装置。

引言随着近期如大剧院、音乐厅、会展中心、候机楼、体育馆、宾馆、写字楼的中庭、大卖场、图书馆、科技馆、仓库……等建筑或场所在国内大中城市的大量兴建，而这一类建筑都有一个共同建筑特点，具有净空高大的室内大空间。

这里所说的“大空间”可以理解为超过现行国家标准《自动喷水灭火系统设计规范》GB50084-2001（2005年版）第6.1.1条规定的最大净空高度的场所，即室内共安智能科技有限公司/净空高度大于8m的民用建筑和工业建筑、大于9m的仓库、以及室内净空高度大于12m的采用快速响应早期抑制喷头的仓库等。

由于大空间场所在工程设计中经常遇到，而现行《自动喷水灭火系统设计规范》对大空间场所的喷淋系统设置又未做出明确规定。

在已建或在建的会展中心、机场、大型商场等多项大空间建筑消防设计和使用中已经多次尝试采用“大空间智能型主动喷水灭火系统”，这种系统有测试数据，经工程实践证明是大空间场所行之有效的灭火设施。

系统简介大空间智能型主动喷水灭火系统是一种集红外传感技术、计算机技术、信号处理技术和通信技术于一体,可主动完成探测火灾、判定火源、启动系统、射水灭火、持续喷水和停止射水等全过程的控制装置。

系统组成和种类大空间智能型主动喷水灭火系统是由智能型灭火系统装置、信号阀组、水流指示器等组件以及管道、供水设施等组成。

而智能型灭火装置包括三种装置：大空间共安智能科技有限公司/智能灭火装置；自动扫描射水灭火装置；自动扫描射水高空水炮灭火装置等三种。

大空间智能灭火装置由智能型红外探测组件、大空间大流量喷头和电磁阀组组成。

装置能主动探测着火部位并开启喷头喷水灭火，灭火喷水面为圆形，保护半径4～6m、安装高度为6～25m，喷水流量≥5L/s，工作压力0.12～0.25MPa。

大空间智能灭火系统方案

大空间智能灭火系统方案一、系统简介大空间智能灭火装置，是一种针对现代大空间建筑的消防需要，采用高新科学技术而研发生产的系统化消防产品。

该系统将红外传感技术、信号处理技术、通讯控制技术、计算机技术和机械传动技术有机地结合在一起，全天候自动监测保护范围内的火灾，并能自动定位、自动灭火的智能化灭火装备。

该系统实现了高度智能化的现代消防理念。

自动扫描射水高空水炮灭火装置（大空间智能灭火系统）的工作原理是：装置内的红外探测组件全天候自动监测保护范围内的火灾，一旦保护区域内发生火灾，红外探测组件发现并判断确认火灾后会发出指令给水炮定位机构，定位机构会立即启动做360度往复旋转实现水平定位（水平定位机构也是通过红外线判断定位），水平定位后会继续做出垂直定位。

定位完成后，中央控制器发出指令启动水泵，打开装置前端电磁阀，灭火装置对准火源进行射水灭火，火源扑灭后，中央控制器再发出指令停止射水。

若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。

并且该装置在启动水泵灭火的同时，将火灾报警信号反馈给火灾报警主机进行消防联动。

本工程消防系统中高空水炮的设置位置是：中空部位的1层至5层及5层的电影院。

二、设备选型1.严格按照建设单位对于设备、材料的有关规定和设计图纸的要求，选用技术可靠，服务到位的产品。

2.设备材料订货前，严格按照程序向业主提供技术资料及供货依据，包括设备的定型测试，出厂验收试验的检测报告。

3.在产品订货时将邀请业主参与，有必要时可组织考察。

同时，依据招标文件对产品的要求，系统的设置应充分考虑对区域精装修效果的影响及对现场环境的适应性，针对此问题，我司在订货前会严格按照现场的装修情况，对设备的颜色做出特殊要求。

三、设备组成大空间智能型主动喷水灭火系统包含的组件有：自动扫描射水高空水炮灭火装置（简称水炮）、电磁阀、通用模块、现场控制箱、电源联动控制柜、水流指示器、信号阀、模拟末端试水装置、水泵、配水管、手动闸阀。

大空间智能型主动喷水灭火系统消防联动控制

大空间智能型主动喷水灭火系统消防联动控制大空间智能型主动喷水灭火系统消防联动控制的研究摘要本文基于大型建筑物消防的实际需求，设计了一种智能型的主动喷水灭火系统，通过联动控制的方式对火灾进行预防和控制。

该系统由多个感应器、控制系统和喷水设备组成，通过数字化系统实时监控和分析火灾状态。

在火灾预警时，系统可自动启动喷水设备并实现消防联动控制，提高火灾救援的效率，减少火灾损失。

关键词：大空间，智能型主动喷水灭火系统，消防联动控制引言随着社会的快速发展，建筑业的高速发展迅速扩张。

大型建筑物的规模越来越大，同时火灾事故也随之增加。

然而传统的消防系统通常只能被动地反应火灾，缺乏主动性和智能化，难以满足大型建筑物对消防系统智能化和主动性控制的需求。

因此，建立一种智能型主动喷水灭火系统实现消防联动控制，提高消防救援的效率和质量，对于减少火灾损失，保障公共安全具有极其重要的现实意义。

主要内容1.系统结构设计智能型主动喷水灭火系统是由多个感应器、控制系统和喷水设备组成。

感应器负责实时监控火灾信号，控制系统负责处理感应器信息并进行火灾预测和控制，喷水设备负责使用合适的喷头进行喷水控制。

该系统分别采用了两种感应器：光电感应器和烟雾感应器。

光电感应器通过红外线感应器监测火灾，可以检测到烟雾、火焰和温度等信号，从而快速准确地预警和报警。

烟雾感应器则通过声学波感知烟雾，十分适用于低温、低气压等恶劣环境的消防预警。

控制系统采用数字化技术，通过实时监测火灾状态，分析火灾特征数据，并据此快速响应火警恶劣环境。

系统可以自动启动喷水设备并调整喷水量和喷头，根据火灾实际情况进行定向喷水。

同时，也可以通过消防联动控制系统实现消防应急指挥中心的联动控制，提高消防救援效率和质量。

2.控制流程设计系统控制流程主要分为两个环节：火灾预警和火灾控制。

在火灾预警环节中，当感应器感知到火灾信号后，会立即将信息送到系统控制中心，控制中心接收到信息后，通过分析数据模型进行火灾预测，预测结果反馈给火灾控制器。

大空间智能型主动喷水灭火系统施工方案

大空间智能型主动喷水灭火系统施工方案1.1、水炮施工方法（1）、管道安装工艺流程（施工准备（预埋、预留｝（支架制作安装）~（消防干管安装）停止点（消防水炮安装）_（」管网试压、冲洗）_（ T j_（消防支管安装）（系统试压、冲洗J_（系统调试） -------------------- （验收交工 J（2）、大空间智能灭火装置控制系统安装空间智能灭火控制原理图现场控制箱去管理工程师接地线通讯总线消防联动柜( 输入模块卜f现场控制箱)——电磁阀 )水炮控制示图(3) 、系统组成及工作原理 1) 、系统组成大空间智能灭火装置包括灭火控制器、通用控制模块、灭火水炮。

其中：灭火控制器和通用控制模块组成核心控制部分。

2) 、工作原理大空间智能灭火装置平时处于监控状态，当发生火灾时，分别独立工作的两路传感器探测到火焰信号，分别经信号处理后提供CPU 进行分析判断。

确认火灾状态后分别输出判断结果到输出控制单元，由输出控制单元再作逻辑控制，只有双CPU 输岀的判断结果一致时，输出控制单元才输出控制指令给通用控制模块，再由通用控制模块发送报警信号并打开电磁阀喷水。

(4) 、水炮安装工艺1)、单个标准型自动扫描射水高空水炮灭火装置吊灯式(或悬式)安装及射水见下图:亠接地线水泡电源天花（RM）楼板（核1W）2）、多个标准型自动扫描射水高空水炮灭火装置吊灯式（或悬空式）安装及射水见下图：天花（RM）楼板（核1W）3）、标准型自动扫描射水高空水炮灭火装置边墙式安装及射水见下图:4）、高空水炮应垂直安装，当高空水炮为边墙式或悬空式安装, 且高空水炮以上空间无可燃物时，设置场所的净空高度不受限制。

高空水炮应垂直安装5）、同一场所内设置同一种类型的高空水炮，合用一组供水设施, 在供水管路的水流指示器前，将供水管道分开设置安装。

6）、水流指示器前后应保持有5倍安装管径长度的直管段。

安装时注意水流方向与指示器的箭头一致。

浅谈大空间智能灭火系统

≮塑-垒凰．浅谈大空问智能灭火系统高赫(大连建发建筑设计院，辽宁大连1]6000)喃要】针聍目前大空问传统灭欠在实际使用的不足，浅谈智能扫描灭火系统的应用及工作原理。

饫键词]大空间；智能扫描；灭火系统长久以来，建筑净空高度大于8米的工业与民用建筑的大空间灭火问题，一直困扰着学术界。

那么净空高度大于8米建筑中传统的烟感、温感、喷水系统由于空间高度大而且探测、报警、扑灭均为被动型，效果不理想；往往火灾已经开始漫延后可能由于高度较高还无法启动系统，即使启动自动喷淋系统，由于7J<i i d、很难扑灭火灾(失去了早期灭火作用)；使用雨淋系统也需要较长时间才能灭火，而且会形成“水灾”，对于人员密集型场所的疏散很不利。

因此，完善高大空间建筑物的消防设施，合理设计这些高大空间的火灾自动报警系统及灭火系统是十分必要的，而且刻不容缓。

在此情况下，利用红外传感探测技术引入了大空间智能扫描定位喷水灭火系纨1大空间智能扫描定位喷水灭火系统1．1系统简介该系统采用了计算机技术。

使系统具有较高的自动化程度，当火灾发生时系统可对监控范围进行探测并立即反应，利用机电—体化技术，将图像识另U技术运用于针对火源产生，火灾发展初期，利用可视图像，采用火灾烟雾探测器和图像火焰探测器通过获取被监测现场的火灾信息，经信息处理主机进行分析处理和智能判定后，自动进行火警预报和确定火灾发生位置，同时联动至少两台消防炮实施定点扑救灭火，将火霓肖灭在初级阶段。

12红外智能图像火灾探汲I嫩术可实现防火、防盗和—般监控三位—体。

报警确认简单、迅速、直观。

能自动实现火灾的空间定位，通过联动控制系统实现火灾的定点扑救工作。

能对监控现场进行实时录像，保留现场第一手资料。

为事后分析、处理提供依据。

具有联动控制功能。

能迅速联动声光报警、自动灭火、排烟、录像、报警哇班舌等系统，将火灾损失降低至唰氐限度。

13系绫组成1)供水给水系统。

主要由水源、消防水泵、高位水箱(或气压稳压装置)、水泵接含器、供水管路、信号阀、水流指示器、手动阀、电磁阀、自动跟踪定位射流灭火装置(自动消防炮灭火装置l、模拟末端试水等全部或部分组J戴2)电气联动控制系统。
