收音机图示
途安收音机设备
通过开 机 音 量 值 可 以 限 制 最 大 的 开 机 音量。一 般 来 说 ，在 打 开 收 音 机 时 ， 会自动地选择上一次调节的 音量。如 果 最 后 一 次 关 掉 收 音 机 地 时 候 ，其 音 量已经超过了最大的 开 机 音量值，那 么 开 机 音 量 会 自 动 地 下 调 到开 机 音 量值。
为了保证驾驶安全，请您首先集中精 神在驾驶上。 只 有 在 交 通 状 况 允 许 的 情 况 下 ，才 能调整收音机设备。 比如在行驶的时候，不要更换Ｃ Ｄ 或 者挑选Ｃ Ｄ 曲目，以免造成不必要的
交通事故。 收 音 机 设 备 的 音 量 要 经 常 调 节 ，这 样可以保证外面声音信号每时每刻 都能听得清楚。
操作 5
收音机设备
调节
声音菜单
图３：声音菜单上的音色（高音）调节 图３：声音菜单上的音色（高音）调节
通过菜单（ 参 见 图１ ）⑧您可以获得 可 供 选 择 的 声 音 调 节 总 图 。通 过 旋 转旋钮（参见图１）⑦可以实现无极 调节功能，比 如 ：音 色（ 低 音 或 者 高 音 ）① ，声 强 分 布（ 左 右 声 道 ，前 后 声 道 ）③ 。
后，在显示屏上就会显示，您必须输 上，新车粘贴在手套箱内。
入收音机密码，解除电子锁住状态。 卡片绝对要安全保管－决不能放在
务必要遵守操作顺序：
车 子 里 。只 有 这 样 才 能 切 实 防 盗 ！
输入密码
错误密码
１．打开收音机。“ＳＡＦＥ”字样会显示在 如果在取消电子防盗系统时输入了
显示屏上。三秒钟后会出现“１０００”字 错 误 的 密 码 ，那 么 显 示 屏 上 的
置显示出来。连续按下多功能按键， 会停止一小时，不能工作。您能在显
FM收音机原理与原理图
FM收⾳机原理与原理图AM/FM收⾳机的安装与调试ξ1概述⼀、实习⽬的：1、学习收⾳机的调试与装配。
2、提⾼读整机电路图及电路板图的能⼒。
3、掌握收⾳机⽣产⼯艺流程，提⾼焊接⼯艺⽔平。
⼆、实习内容：1、收⾳机电路原理分析。
2、掌握印制电路板的组装及焊接⼯艺。
3、进⾏AM、FM中频及统调覆盖的调试及整机测试。
4、故障判断及排除。
三、实习基本要求：1、会检测元器件并判别其质量。
2、独⽴完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满⾜三级机⽔平（国标），具体如下：接收频率范围：AM 525~1605KHZ FM72~108MHZ接收灵敏度：AM 达国家C类标准FM优于µV级输出功率：⼤于100mW供电电源：DC 3V⽴体声⽿机输出阻抗：32Ωξ2收⾳机的基本⼯作原理1、收⾳机的电路结构种类有很多，早期的多为分⽴元件电路，⽬前基本上都采⽤了⼤规模集成电路为核⼼的电路。
集成电路收⾳机的特点是结构⽐较简单，性能指标优越，体积⼩等优点。
AM/FM型的收⾳机电路可⽤如图1所⽰的⽅框图来表⽰。
收⾳机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进⾏混频，产⽣中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号将检波器检波后输出调制信号，调制信号经低放、功放放⼤电压和功率，推动喇叭发出声⾳。
图1 AM/FM型收⾳机电路⽅框图2、本实训中的收⾳机是⼀种50型的AM/FM⼆波段的收⾳机，收⾳机电路主要由索尼公司⽣产的专为调频、调幅收⾳机设计的⼤规模集成电路CXA1191M/CXC1191P组成。
由于集成电路内部⽆法制作电感、⼤电容和⼤电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。
50型收⾳机电路图如图2所⽰。
图2 50型收⾳机电路图CXA1191M/CXC1191P的内部⽅框图如图3所⽰。
收音机安装
100u
1
223
1
SC1088
1
插件电容 电解电容
SC1088
元件清单（3） ——电感
国防科技大学 电子技术实验中心
名称 代号 规格 封装 数量 备注
磁珠电感 L1 4.7uH
1 贴板安装
色环电感 L2 4.7uH
1 立式焊接
空心电感 L3 78nH 8圈 1
空心电感 L4 70nH 5圈 1
磁珠电感
好，焊对 适当调整L4的匝间距。
七、验收标准
国防科技大学 电子技术实验中心
要求： 1、安装完好。 2、电源开关手感良好； 3、音量正常可调； 4、收听正常频段， 最多可收到 87～108MHz的10个频道左右。 5、声音清晰宏亮。Biblioteka 快速充电器 20元7
8
国防科技大学 电子技术实验中心
9
断线报警器 15元 声光控延时开关 15元 数字时钟(贴片) 35元
11
10
巡线小车 100元
数字时钟(直插) 35元
国防科技大学 电子技术实验中心
贴片式电调谐调频收音机
FM收音机安装
国防科技大学 电子技术实验中心
一、产品特点 二、原理图 三、安装步骤 四、调试及总装 五、焊接注意事项 六、收音机常见故障调试
检查R5是否焊好，阻值是否为标称值。
六、收音机常见故障调试
国防科技大学 电子技术实验中心
2.指示灯亮，耳机无声音： 检查所有焊点是否存在漏焊、搭焊、虚焊等现象 检查耳机是否完好（用万用表测量耳机插头最前端
两线的阻值，正常应为44欧左右） 检查耳机是否插好，是否接触可靠检查磁珠L1两端
色环电感
巅峰的高度——德生S-2000准专业级收音机评测
巅峰的高度——德生S-2000准专业级收音机评测在数码产品大行其道的今天，仍有很多人对传统无线电产品情有独钟。
收音机作为传统无线电产品的典型代表，一直受到众多广播爱好者的喜爱。
回顾我们这一代人，有许多是听着广播长大的。
每每收音机传来依然熟悉的旋律，往事不禁历历在目……事实上，国内专业的收音机厂家，从未停止过产品革新的步伐。
特别是随着数字锁相环（PLL）技术的普及运用，使得现代收音机完全摆脱了以往调谐靠感觉、频率靠回忆的操作模式。
另一方面，在电磁干扰日益严重的环境下，过去只有顶级收音机才具备的一些设计和功能，正“飞入寻常百姓家” 。
目前市场上，德生（TECSUN）S -2000是正式上市的国产高端收音机（题图）。
作为国内知名品牌、技术阵容强大的收音机专业生产制造商——德生这次推出的“小旗舰”能否满足广大爱好者的苛刻要求？笔者对该机进行了比较全面的评测。
一、总体介绍从外观上看，S-2000是德生旗舰HAM-2000的迷你版，但在实际对比中，两部收音机的接收效果各有千秋。
S-2000价格只是当年HAM-2000价格的1/3，所以说S-2000是性价比更高的小旗舰，它的推出，弥补了广大收音机爱好者当年与HAM-2000失之交臂的遗憾（HAM-2000已停产多年）。
有意思的是，德生把S- 2000称为无线电“接收机”而并非“收音机”，可见德生对S-2000的定位超越了一般收音机的概念，笔者认为还是叫“准专业级收音机”更有亲和力。
S-2000可接收调频立体声、长波、中波、短波、短波单边带和民用航空波段，其中短波单边带又分为上边带（USB）和下边带（LSB）独立接收。
该机采用数字调谐技术，具备自动调谐、手动调谐、直接输入频率等六种调谐方式，并可提供1000个存台位置，按波段存台500个+跨波段存台500个。
作为小台式机型，S-2000兼顾了高保真设计，如用耳机可收听调频立体声，机内采用4英寸全频扬声器，高、低音可分别调整，线路输入、输出可把整机当作有源音箱和调谐器使用。
对讲机介绍
信息与计算机学院目录一、收音机的工作原理 11概述： (1)2调频收音机的构成和工作原理 (2)二：发射机的工作原理 (3)1概述： (3)2调频发射机的工作原理 (4)三、TRA-08收音机电路 (5)1概述: (5)2本机电原理分析 (6)四、TRA-08发射机电路 (8)1概述： (8)五：对讲机调试方法 (10)六：元器件的识别 (10)一、电阻的识别方法 (10)二、电容的识别方法 (11)三、电感的识别方法 (11)四、二极管的识别方法 (12)五、三极管的识别方法 (12)七、电子元器件与表面封装技术的发展 (13)八：现代焊接技术 (16)久：心得体会 (17)TRA-08 调频收音机、对讲机一、收音机的工作原理1概述：收音机是接受无线电广播发送的信号，并将其还原成声音的装置，根据无线电广播的种类不同，即有调幅广播（AM）和调频广播（FM），接受信号的收音机的种类也不同，有调幅收音机和调频收音机。
有的接收机既能接收调幅广播，又能接收调频广播，称为调幅调频收音机。
2调频收音机的构成和工作原理收音机的基本功能就是把空中的无线电波转换成高频信号，这一切是有接收天线来实现。
然后解调，即把调制在高频载波上的音频信号卸下来，常称作鉴频（FM）或检波（AM）。
实现这一功能的电路叫鉴频器或叫频率调节器或叫频率检波器。
最后鉴频出来的音频信号经放大来推动扬声器或耳机，既把声音恢复。
收音机的分类方法众多，依其电路程式可分为直接检波（AM）和超外差式等。
单声道调频收音机和调频立体声收音机的结构框图如下图示。
单声道调频收音机由输入电路，高频放大电路，混频电路，中频放大电路，鉴频器，低频放大电路和喇叭或耳机组成。
调频立体声收音机的结构和单声道调频收音机的结构区别就在于，在鉴频器后加一个立体声调节器，分离出两个音频通道，来推动两个喇叭发声，形成立体声音。
二：发射机的工作原理1概述：声音要进行远距离传播，其种类很多，有将声音直接放大传播的广播和用无线电传播的无线电发射广播等。
超外差收音机原理及原理图

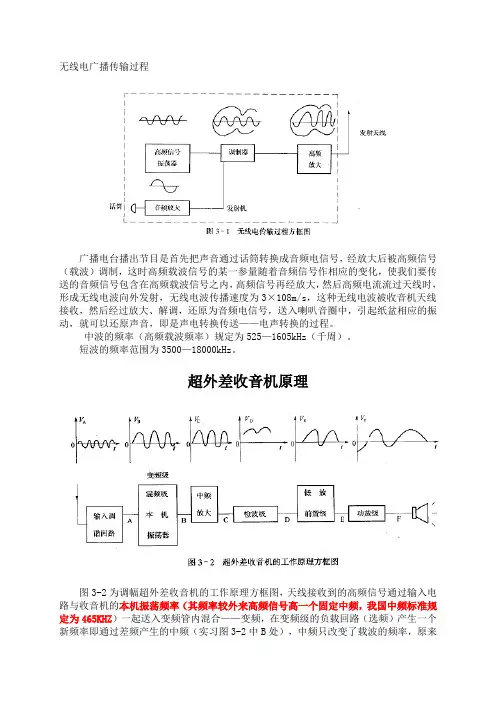

无线电广播传输过程广播电台播出节目是首先把声音通过话筒转换成音频电信号，经放大后被高频信号（载波）调制，这时高频载波信号的某一参量随着音频信号作相应的变化，使我们要传送的音频信号包含在高频载波信号之内，高频信号再经放大，然后高频电流流过天线时，形成无线电波向外发射，无线电波传播速度为3×108m/s，这种无线电波被收音机天线接收，然后经过放大、解调，还原为音频电信号，送入喇叭音圈中，引起纸盆相应的振动，就可以还原声音，即是声电转换传送——电声转换的过程。
中波的频率（高频载波频率）规定为525—1605kHz（千周）。
短波的频率范围为3500—18000kHz。
超外差收音机原理图3-2为调幅超外差收音机的工作原理方框图，天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合——变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频（实习图3-2中B处），中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号（实习图3-2中D处）。
再经低放，功率放大后，推动扬声器发出声音。
本机工作原理简述。
电路图见实习图3-3所示C1、B1组成天线输入回路。
VT1、B2、B1、C组成变频级。
VT1为变频管。
初级线圈与C构成变频级负载。
C1、B2组成本机振荡电路，C6为振荡耦合电路，VT2、VT3组成中频放大电路，2AP9为检波电路，R9为音量电位器（带电源开关），C16为高频耦合电容。
VT4、VT5为前置低频放大级、VT6、VT7组成乙类推挽功率放大器。
R16、C21、C17为电源波波电路。
R1、R2、R3、R4、R5、R6、R7、R12、R10、R11、R13、R17、R18为各级的直流偏置电阻。
超外差收音机超外差收音机的安装：①整机电路分析，熟悉元件在印刷板上安装位置。
1 HX108收音机
1 HX108-2收音机工作原理1.1 HX108-2收音机工作方框图图1 HX108-2收音机工作方框图1.2 HX108-2收音机电路原理图输入回 路 混频 器 中频放 大 本振检波电 路 自动增益控制电路 音频功放电 路0.18~0.22 mA0.4~0.8 mA1~2 mA3~5 mA4~10 mAC15 100μV6 9013H C11 223R11 1K + B7B6R1051K C14100μR12 220 + B5 V5 9014 V4 9018HV39018HR662K B4 V2 9018HR4 20K B3C13 223 R13 24K B2 R1 100K D1 ~D2IN4148 V19018HR3 100C1 A R81KC1BC2 223 C3 103 R22K C1 CBM223PC4 4.7μC5 223 C6 223C7 223 R7 51C8223C9 223 R9 680 ++ C10 4.7μW 5KD3IN4148C12 223V7 9013HK Y 8ΩD C 3V红黄白黑 B1 R5 150图2 HX108-2收音机电路原理图1.3 HX108-2收音机PCB装配图图3 HX108-2收音机PCB装配图图3 HX108-2收音机PCB装配图1.4 收音机工作原理说明收音机原理是把从天线接收到的高频信号经检波（解调）还原成音频信号，送到耳机变成音波。
由于广播事业发展，天空中有了很多不同频率的无线电波。
如果把这许多电波全都接收下来，音频信号就会像处于闹市之中一样，许多声音混杂在一起，结果什么也听不清了。
为了设法选择所需要的节目，在接收天线后，有一个选择性电路，它的作用是把所需的信号（电台）挑选出来，并把不要的信号“滤掉”，以免产生干扰，这就是我们收听广播时，所使用的“选台”按钮。
选择性电路的输出是选出某个电台的高频调幅信号，利用它直接推动耳机（电声器）是不行的，还必须把它恢复成原来的音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
AM收音机的制作
（2）瓷片电容和三极管旳脚剪旳长度要适中，不要剪旳太短，也不要留 得太长，它们不要超出中周旳高度。电解电容紧贴线路板立式安装焊接，太 高会影响后盖旳安装。能够利用万用表旳电容档对电容进行检验。
因为高放式收音机中高频放大器只能适应较窄频率范围旳放 大，要想在整个中波频段535kHZ—1605kHZ取得一致放大 是很困难旳。所以用超外差接受方式来替代高放式收音机。
2、超外差收音机
（1）基本原理及工作过程
将磁音高中性频将频天放中调线大频幅回调和波信路幅功变号，信成率选作号中频放用还频、是大原调放选旳成幅大台作音波。，用频，中并是信我频将放号国放信电大采大号压音用器经。旳频为过中以信绕 频LC频谐率振在固回磁定路棒号为为上以4负6旳推5载k次动H旳级z扬窄。线声带高圈放频器耦大和发合器中声到，频变。可调频有幅级效波克旳制包
▪ 检波电路
检波电路旳任务是把要接受旳广播电台音频信号从中频载 波中截取下来，以到达接受旳目旳。检波工作由三极管 BG3 旳 be结来完毕，再由 C5 滤去残余旳中频成份，在检波负载 W 上得到音频信号。 检波后，音频信号由C6 耦合到下一极去。
▪ 自动增益控制电路
自动增益控制电路旳作用是使收音机接受不同 电台旳音量相差旳幅度降低，并使同一电台旳音量 不至于明显地忽大忽小地变化。这是因为，当接受 强电台时，它能使收音机旳增益自动降低，不至于 使最终一级过载而失真；当接受若电台时，它能使 收音机旳增益自动增高，这么，当调台时，各电台 旳音量相差幅度就能够降低。
由调谐回路和本振电路组整天线所接受信号由L2 耦合到 BG1 旳基极，本机振荡信号经过 C3 耦合到 BG1 旳发射极。 两种频率旳信号在 BG1 中混频，混频后由集电极输出多种 频率旳信号。其中包括本机振荡频率和电台振荡频率旳差 额等于465kHz 旳中频信号。
超外差式收音机原理(图)
超外差式收音机原理（图）2010-10-17 17:25转载自wuwuxihe最终编辑惟有传说简单收音机为了提高灵敏度指标增加了高放级，但高放级级数的增加是有限度的，如果为了提高灵敏度而加多高放级，则不但统调困难，更易发生寄生振荡。
另一个原因在于：晶体管电路对高中低频带的表现是不同的，这就造成了整个收音频带内的指标不和谐。
如果能把收音机固定在一个频带上工作，它的收音质量当然很好，不过事实上许多广播电台并不都挤在一个不大的频带上广播，而是分布在—个很宽的频带中进行广播。
因而，只能在改进收音机的电路上想办法，把这些分散在各波段的电台，在收音机里变成一个预定的频率，这样，就能很好地加以放大了。
超外差电路就是这样的装置。
它将所要收听的电台在调谐电路里调好以后，经过电路本身的作用，就变成另外一个预先确定好的频率，然后再进行放大和检波。
这个固定的频率，是由差频的作用产生的。
如果我们在收音机内制造—个振荡电波(通常称为本机振荡)，使它和外来高频调幅信号同时送到一个晶体管内混合，这种工作叫混频。
由于晶体管的非线性作用导致混频的结果就会产生一个新的频率，这就是外差作用。
采用了这种电路的收音机叫外差式收音机，混频和振荡的工作，合称变频。
外差作用产生出来的差频，习惯上我们采用易于控制的一种频率，它比高频较低，但比音频高，这就是常说的中间频率，简称中频。
任何电台的频率，由于都变成了中频，放大起来就能得到相同的放大量。
上图示出了超外差式收音机的方框图。
可以看出，调谐回路的输出，进入混频级的是高频调制信号，即载波与其携带的音频信号。
经过混频，输出载波的波形变得很稀疏其频率降低了，但音频信号的形状没有变。
通常将这个过程(混濒和本振的作用)叫做变频。
变频很象货物转运。
贷物从遥远的地方由火车运到终点车站，然后由汽车转运到目的地。
贷物内容没有变，但运输工具由火车改为汽车。
还可以再作简单归纳：变频仅仅是载波频率变低了，并且无论输入信号频率如何变化最终都变为465KHz(备注：这个频率各国不同，或455KHz)，而音频信号(包络线的形状)没变。
收音机原理及调试
7、示波法
8、开路法、短路法
24
E R1
E R3
R1
R3
R2
R4
R2
25
再见
26
27
用。
21
常用检修方法
22
一、检修前的准备
1、询问 2、检修工具 3、会看电路图 4、掌握检修原则 先调查 后动手 先电源后机器 先静态 后动态 先内部后外部 先简单 后复杂 先通病后疑难
23二、检修方法1 Nhomakorabea观察法2、元件代换法
3、调整法
4、测量法（电流 电压 电阻）
5、信号注入法
6、信号寻迹法
6
• 选择性是收音机挑选电台的能力。 • 单位：dB（分贝） • 选择性的数值越大收音机的选择性越好。 • 灵敏度是收音机接收弱信号的能力。 • 单位：mV/m • 灵敏度的数值越小灵敏度越高。
7
变频振荡（本机振荡、混频）
变频级担负着把输入的广播电台高频载波 信号变为465千赫的中频载波信号的重要任务。 它的工作正常与否及指标优劣将直接影响后级 电路和整机的性能，因此它是收音机的关键部 分。为了实现频率的变换，变频器一定要包括 具有混频作用的非线性元件（即三极管）、产 生等幅信号的振荡器、选择中频信号的选频负 载等。
灵敏度：收音机接收弱信号的能力。 单位：mV/m 该数值越小灵敏度越高。
11
检波级
在调幅超外差式收音机中，检波器的 作用是从中频调幅信号中检出低频（音 频）信号，送到低频放大器进行放大。 检波作用可以用二极管或三极管来实现。
12
二极管检波电路
13
三极管检波电路
14
低频放大
检波器与功率放大器之间的 电路称为低频放大器，主要作用 是放大低频信号弹，激励功率放 大器，使功率放大器有足够的输 出功率。
德生系列收音机原理
德生系列收音机原理、维修与实测数据德生系列收音机原理、维修与实测数据德生系列收音机以体积小、价格适中、音质较好、外形漂亮而著称。
在国内市场上占有率很高。
尤其以PL757、短波王等著名产品受到了广大消费者的欢迎。
遗憾的是随机大多未附电路图，这给日后维修工作带来诸多不便。
鉴于此，笔者根据市场上拥有率最高的几款德生系列收音机进行部分产品的剖析，绘出原理图，供广大维修者及消费者参考。
由于德生系列收音机大部分采用了金属化孔双面印制板及贴片焊接工艺，因而解剖难度较大，所以这里提供的图纸、数据、资料难以十全十美，仅供参考。
转载请注明转自“维修吧-”一、PL757数字调谐全波段收音机PL757是德生系列收音机中最优秀的一款。
无论是外观还是制造工艺都代表了国产袖珍收音机的最高水平。
它采用了东芝公司专用数字调谐芯片TC9316F作为整机核心器件，具有直接输入电台频率之先进功能，可预选24个电台频率。
系统控制部分如图1所示。
收音的前级AM／FM接收，解调及功率放大如图2所示。
1．系统控制电路TC9316系CMOS 60脚扁平封装，内置LCD驱动器，能输出1／4占空，1／3偏置，重复频率为125Hz的段驱动脉冲。
本机具有PLL9kHz、10kHz参考频率可选；75kHz和150kHz石英晶体振荡器可选，由程序控制基准频率，其指令执行的时间分别为80us和40us。
锁相环电路包括二分频FM前置分频器，4位吞咽计数器，12位可编程分频器，相位比较器等功能电路，并专门设置了16位通用中频计数器，对于TA8132AN／AP输出的中频信号分频并检出自动调谐的停止信号。
这种方式可避免接收某些干扰频率及强台附近的侧边峰信号。
Tc9316引脚功能如下。
①～20脚与58-60脚可组合成最多60段LCD驱动，由程序决定。
21～30脚组成按键矩阵接口，其中25～30脚也可做普通I／O接口，30脚还可作为启动信号输出。
31、32脚为波段信号输出端，可配接译码器，根据相应的波段电平来控制相应波段的四路电压，以进行波段转换。
调频收音机原理框图
调频收⾳机原理框图调频收⾳机原理框图FM图形所⽰输⼊信号混频四、实习步骤：(1) 收⾳机的组装1) 元器件的检测装机之前，对所使⽤的个元器件⼀⼀进⾏严格的检查，看看有没有遗漏或损坏的元件.2) 元器件的安装先将四联、中周、滤波器按⽼师指点装在指定位置，然后按照电路图将剩余的电阻、电容、电感等元器件焊到指定位置。
插元件时，要注意电解电容的极性以及三极管的管脚，防⽌插错。
3) 将电位器、⽿机插孔安装在指定位置，并⽤烙铁焊好。
要注意使电位器处于⼀个平⾯内。
4) 最后将扬声器和电源线焊好。
5) 检查焊接是否正确。
6) 安装焊接完毕后，仔细对照电路图和电路板图核对每个元器件位置和引线极性，另外还要注意有⽆搭锡的地⽅。
(2) 收⾳机的调试1) 调幅（AM）部分①中频：将中波天线线圈拉倒磁棒边缘，⽤蜡或⽛签初步封住，可以收听中波电，调试⽩⾊中周，以调到最响、最清晰为⽌。
②覆盖：对准当地电台，调试低端覆盖（红⾊中振），⾼端覆盖（调C0-4微调）反复两次。
③统调：寻找当地600kHz附近电台，天线线圈调到最佳位置，寻找当地1500kHz附近电台，调C0-3之微调到最佳位置，反复两次。
2) 调频（FM）部分①中频：将L4选频线圈和L5振荡线圈适量拉开，待收到FM电台后，调B3鉴频中周（⿊⾊）到理想位置。
②覆盖：对准当地低端电台（对刻度）调L5，对准当地⾼端电台调C0-2微调，反复两次。
③统调：先找当地90MHz附近电台调L4，再找当地105MHz附近⾼端电台调C0-1微调，反复两次，最后⼀定要将L4、L5⽤⾼频蜡牢固地封住，否则易产⽣机振。
脚1 2 3 4 5 6 7 8 9 10 11 12 13 14Am 0.36 2.72 1.51 1.27 1.27 1.27 1.46 1.27 1.27 1.27 0 0 0 0.23Fm 0.12 2.29 1.51 1.26 1.26 1.70 1.26 1.26 1.26 1.26 0 0.35 0 0.58脚15 16 17 18 19 20 21 22 23 24 25 26 27 28Am 0 0 0 0 0 0 1.48 1.11 1.15 0 2.74 3.05 1.53 0Fm 1.36 0 1.36 0 0 0 1.64 1.02 0.92 0 2.73 3.04 1.52 0五、实习⼩结及⼼得：在这个电装实习中，进⼀步熟悉了焊接，能够识别电路图，搞清楚收⾳机的原理，了解的它的组装过程，并能对照电路图与印制电路图，弄明⽩各个元器件的作⽤。
超外差式收音机的工作原理
。
典型单管直放式收音- fs = fI TX 调谐
525—1605
超 外差
fs 变频 fL 本振 L2C2 fI 中放 L4C4 检波 AGC 电源 低放 功放 L3C3
Y
L1C1
用同轴来实现同步
超外差
外 差： 输入信号和本机振荡信号产生差频的过程。 超外差：输入信号和本机振荡信号产生一个固定中频信 号的过程。 因为，它是比高频信号低，比低频 信号又高的超音频信号，所以这种接收方式叫 超外差式。 优 点： 灵敏度高，选择性好，音质好（通频带宽） 工作稳定（不容易自激） 缺 点： 镜像干扰（比接收频率高两个中频的干扰 信号），假响应（变频电路的非线性）
电烙铁
1．常用电烙铁的种类和功率 ． 常用电烙铁分内热式和外热式2种。内热式电烙铁的 烙铁头在电热丝外面，这种电烙铁加热快且重量轻。 外热式电烙铁的烙铁头是插在电热丝里面，它加热虽 较慢，但相对讲比较牢固。 电烙铁直接用220V交流电源加热。一般除2根电源线 外，还有比较短的一根引线，它与电烙铁的外壳相连， 作为必要一时接“地”使用。接“地”是为了防止漏 电。电源线与外壳之间应当是绝缘的。
调谐回路是由可变电 容 CA、CB 和天线线圈 L1 组成。调节可变电容 C 可 使 LC 的固有频率等于电 台频率，产生谐振，以选 择不同频率的电台信号。 再由 T1 耦合到下一级变 频级。
T1 CA' CA
CB CB'
BG1
变频回路
回路组成： 由混频、 本机振 荡和选 频三部 分电路 组成。
VT1
安装原则
1 2 3 4
从小到大、从低到高。 认清阻值、分清正负极。 判别三极管的e、b、c极。 认真阅读说明书。
安装步骤： 安装步骤：
收音机电路图总原理图及各部分功能
熟悉电路原理
在检修前，应熟悉收音机的电路原理 和信号流程，以便快速准确地定位故 障部位。
有序检修
按照从简单到复杂、从外部到内部的 顺序进行检修，避免盲目拆卸和乱调 乱试。
善于总结和积累经验
在检修过程中，应善于总结和积累经 验，不断提高自己的维修技能水平。
06 收音机电路图的应用与发 展
收音机电路图的应用领域与前景
收音机电路图的创新与应用拓展
创新技术
采用先进的信号处理技术、噪声抑制技术等 ，提高收音机电路图的接收性能和音质表现 。
应用拓展
将收音机电路图应用于更多领域，如教育、医疗、 农业等，为特定行业提供定制化的音频接收解决方 案。
跨界融合
将收音机电路图与其他技术相结合，如语音 识别、人工智能等，开发出具有更高附加值 的产品和服务。
1 2
消费电子
收音机电路图在消费电子领域应用广泛，如便携 式收音机、车载收音机等，为用户提供音频娱乐 和信息接收功能。
通信系统
在通信系统中，收音机电路图用于接收无线电信 号，实现语音、数据等信息的传输和接收。
3
物联网Байду номын сангаас智能家居
收音机电路图在物联网和智能家居领域也有应用， 如智能音箱、无线传感器网络节点等，实现远程 控制和数据传输。
是收音机工程领域的重要技术资 料。
便于理解
通过电路图，技术人员可以更加直 观地了解收音机的内部结构和工作 原理，从而更好地进行故障排查和 维修。
标准化管理
收音机电路图遵循一定的国际或行 业标准，有助于实现收音机产品的 标准化管理和质量控制。
收音机电路图的基本组成
01
02
03
元件符号
表示收音机中使用的各种 电子元器件，如电阻、电 容、电感、晶体管等。
S66E六管超外差式收音机
S66E六管超外差式收音机班级 10306102专业：电子与信息工程系姓名：张小龙学号： 1030610230东华理工大学 2013年6月21日S66E六管超外差式收音机内容摘要：该收音机采用立体声耳机插座，虽与S66D原理图一样，但比S66D收音机灵敏度更高、声音更宏亮、用途更广泛，适合MP3、单放机等小电器耳机的试用。
该收音机由输入调谐电路、本机振荡、混频、中频放大电路、检波、自动增益控制电路、前置低放电路、功率放大器、喇叭等组成。
采用电位器作为开关，双连拨盘作为旋扭收不同的电台，。
该收音机采用由本机振荡和混频组成的变频电路，把通过输入调谐电路收到的不同频率电台信号（高频信号）变换成固定的465KHz的中频信号。
并采用自动增益控制AGC控制中频放大和检波电路。
最后使功率放大器（OTL电路），该放大器不仅可以输出较大的电压，而且能够输出较大的电流，有效率高、频率特性好、声音宏亮、耗电省等特点。
一、实验内容及要求：1.实验内容：本专项课程训练要求组装完成一部最少可调出俩个电台的S66E六管超外差式收音机。
2.实验要求：（1）在动手焊接前用万用表将各元器件测量一下，做到心中有数，焊接时焊接低矮和耐热的元器件（如电阻），然后在焊接大一点的元件（如电容、中周、变压器），再焊接怕热的三极管。
（2）电阻的焊接：将电阻的阻值选择好根据俩孔的距离可采用卧式紧贴和立式焊接，高度要统一。
（3）瓷片电容和三极管的脚剪的长度适中，并且高度不能超过中周的高度。
电解电容紧贴线路板立式焊接，高度适中。
（4）磁棒线圈的四根引线头用电烙铁配合焊锡丝来回摩擦几次镀上锡，四个引线对应对应的焊接在铜泊面。
（5）由于调谐用的双连拨盘焊接是离电路板很近，所以在它的圆周内高出部分的元件脚在焊接时用斜口钳剪去一部分。
（6）耳机插座焊接时速度快，以免烫坏插座的塑料部分而导致接触不良。
（7）焊接发光二极管时先将LED装在电路板上在将电路板装在机壳上，将LED 对准机壳的LED孔后，弯曲成型，直接插在电路板上焊接。
收音机构造原理
收音机构造原理
收音机构造原理：
一、收音机组成
1. 天线：用于接受无线电讯号，主要包括有挂网天线、室内短波竖杆天线、独立外置天线等。
2. 预置器：又称预调电路，用来调节收音机的接收频率，使收音机接收的讯号落在收音机发射频率内。
3. 收音机放大管：它是接收机的核心。
它具有放大输入信号、归一化输出信号，它通过调节电子管的参数而使被放大的信号的质量仍然很高。
4. 说明音：被用作是收音机的中继器或指示管，它处理和控制音量。
5. 吡哆管：也叫指示管。
它的主要功能是控制收音机的控制电源。
6. 听头：它主要把收音机放大管放大后的电讯号转换成有声的电声信号。
7. 电池：供收音机系统电源用。
二、收音机构造原理
1. 收音回路：天线接收无线电讯号，然后往后传输到预调电路，再经过收音机放大管，最后来到听头，它将信号转化成能听得到的有声信号。
2. 控制电路：控制电源主要用来调节收音机开关，调神音放大、归一化等功能，并以节能的方式供电运行。
3. 功率电路：用于把低压的电池电流转换为电子管所需的高压电流。
4. 类比安声器：类比安声器是介于收音机放大管的输出信号和人耳的输入之间的一个装置，它可以有效地连接电子管输出信号和收话器，而不会影响质量。
五、总结
收音机构造原理是非常复杂的，其中包括收音机组成、收音回路、控制电路、功率电路和类比安声器等多个要素，它们把讯号传输到收音机的放大管，最终实现人耳的听觉。
中波发射机与收音机课件
中波广播发射机工作原理及调制形式授课人于开山近年来，我国中波广播发射机技术发展很快，从电子管到固态机，为广播的安全播出打下坚实的基础。
实践证明，中波广播发射机的运行过程中会受到设备自身和外界条件的干扰而发生多种故障，影响中波广播发射机的正常工作，对此，对使用过程中的维护技术显得尤为重要，通过对设备的功能和运行阶段进行分析，及时发现其中的问题并采取有效的措施解决这些问题，是保证设备正常传播信号的前提，这就要求相关的维修技术人员掌握中波广播发射机工作的原理，熟悉设备的运行系统，积累丰富的维护经验。
调制的概念调制和解调是通信系统的重要组成部分，没有调制和解调，就无法实现信号的远距离通信。
所谓调制，就是将我们要传输的低频信号“装载”在高频振荡信号上，使之能更有效地进行远距离传输。
所要传输的低频信号是指原始电信号，如声音信号、图像信号等，称为调制信号。
具体地说，调制就是用调制信号控制载波的某个参数，并使其与调制信号的变化规律成线性关系。
因此，对模拟信号具有三种调制方式：调幅、调频和调相。
为了提高信号的频率，以便更有效地将信号从天线辐射出去。
由天线理论可知，只有当辐射天线的尺寸与辐射的信号波长相比拟时，才能进行有效的辐射。
而我们需要传送的原始信号，如声音等，通常频率较低（波长较长），所以需要通过调制到高频信号上，以便于天线辐射。
一、中波广播发射机的工作原理1、中波调幅的基本原理调幅基本原理为：一是需要调制的调制信号或叫基带信号，也就是我们要传送的有用信号，如声音、图形或编码信号，简称低周系统。
二是需要传送这些调制信号的载波（高频、射频）信号，简称高周系统。
低周信号从外界输入，高周信号由发射机振荡电路产生，分别经过各自的放大电路进行逐级放大，最后通过调制器对高频功率放大器进行幅度调制，由传输网络及馈线至天调网络上天线，完成发射工作。
中波广播发射天线实际是一个能量转换器，是把已调制的高频功率信号转化为电磁波信号来实现向外辐射的过程。
调频收音机原理 ppt课件
