光学镜头理论基础
光学镜头参数详解

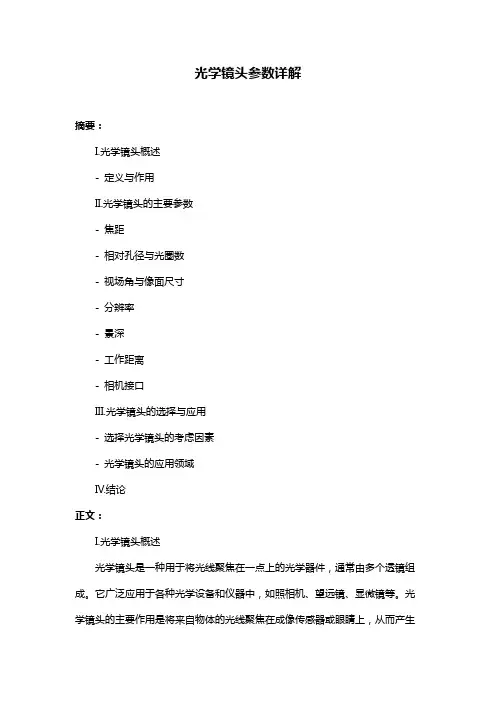

光学镜头参数详解
摘要:
I.光学镜头概述
- 定义与作用
II.光学镜头的主要参数
- 焦距
- 相对孔径与光圈数
- 视场角与像面尺寸
- 分辨率
- 景深
- 工作距离
- 相机接口
III.光学镜头的选择与应用
- 选择光学镜头的考虑因素
- 光学镜头的应用领域
IV.结论
正文:
I.光学镜头概述
光学镜头是一种用于将光线聚焦在一点上的光学器件,通常由多个透镜组成。
它广泛应用于各种光学设备和仪器中,如照相机、望远镜、显微镜等。
光学镜头的主要作用是将来自物体的光线聚焦在成像传感器或眼睛上,从而产生
清晰的图像。
II.光学镜头的主要参数
1.焦距
焦距是指从光学镜头的中心点到焦点的距离。
它决定了像与实际物体之间的比例。
镜头焦距越长,成像越大。
2.相对孔径与光圈数(f)
相对孔径是指镜头的有效孔径与焦距的比值,主要影响像面的照度。
光学设计中必备的理论基础
用
代入物像位置关系式
同时还可得到以下两个关系式:
• 物平面以细光束经球面所成的像 1 . 物平面以细小光束成像
细光束, A—— 》 A' 完善成像 同心球面 A1A A2—— 》曲面 A1'A'A2' 完善成像 由公式, l 变小, l ' 也变小,平面 B1AB2—— 》曲面 B1'A'B2' 不再是平面:像面弯曲
由
得
j 为拉氏不变量,它是表征光学系统性能的重要参数
§ 2-4 反射球面 —— 球面镜 返回本章要点
反射是折射当n'=-n的特殊情况 一.物像公式
由 n'=-n 得
球面镜的光焦度为
二.焦距
f '=f 且与 r 同号。
凹面镜 f’<0 为实焦
点
三 、放大率与拉氏不变量
三种放大率
凸面镜
f’>0 为虚焦 点
对某一环带
称消色差
色差曲线可以画成
形式或
形式,大多数软件是将三种色光球差曲
线画在一起,以主色光像面为基准,称三色球差曲线。 返回本章要点
设
,若对 0.7 带光消色差,则有
本图形由软件 GA 画出
想一想:在消色差环带,F 光与 C 光像点重合,它们能否与 d 光像点重合?为什么? 位置色差是对两种色光而言,在某孔径带校正了位置色差后,两种色光像点与主色光的像点之间的距离称 二级光谱。
• 摄影光学系统的焦距、相对孔径与视场 返回
焦距
远处
决定像的大小: 近处
大视场小:特写镜头,远摄镜头 小视场大:全景镜头,广角镜头
与像面照度有关
大:强光镜头
相对孔径
镜头发展史

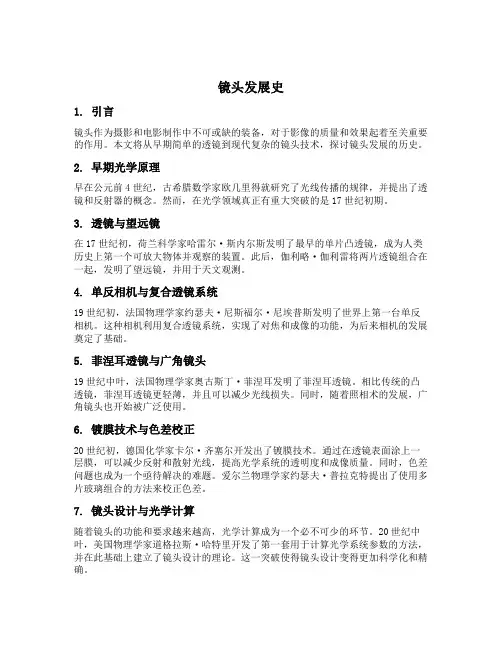

镜头发展史1. 引言镜头作为摄影和电影制作中不可或缺的装备,对于影像的质量和效果起着至关重要的作用。
本文将从早期简单的透镜到现代复杂的镜头技术,探讨镜头发展的历史。
2. 早期光学原理早在公元前4世纪,古希腊数学家欧几里得就研究了光线传播的规律,并提出了透镜和反射器的概念。
然而,在光学领域真正有重大突破的是17世纪初期。
3. 透镜与望远镜在17世纪初,荷兰科学家哈雷尔·斯内尔斯发明了最早的单片凸透镜,成为人类历史上第一个可放大物体并观察的装置。
此后,伽利略·伽利雷将两片透镜组合在一起,发明了望远镜,并用于天文观测。
4. 单反相机与复合透镜系统19世纪初,法国物理学家约瑟夫·尼斯福尔·尼埃普斯发明了世界上第一台单反相机。
这种相机利用复合透镜系统,实现了对焦和成像的功能,为后来相机的发展奠定了基础。
5. 菲涅耳透镜与广角镜头19世纪中叶,法国物理学家奥古斯丁·菲涅耳发明了菲涅耳透镜。
相比传统的凸透镜,菲涅耳透镜更轻薄,并且可以减少光线损失。
同时,随着照相术的发展,广角镜头也开始被广泛使用。
6. 镀膜技术与色差校正20世纪初,德国化学家卡尔·齐塞尔开发出了镀膜技术。
通过在透镜表面涂上一层膜,可以减少反射和散射光线,提高光学系统的透明度和成像质量。
同时,色差问题也成为一个亟待解决的难题。
爱尔兰物理学家约瑟夫·普拉克特提出了使用多片玻璃组合的方法来校正色差。
7. 镜头设计与光学计算随着镜头的功能和要求越来越高,光学计算成为一个必不可少的环节。
20世纪中叶,美国物理学家道格拉斯·哈特里开发了第一套用于计算光学系统参数的方法,并在此基础上建立了镜头设计的理论。
这一突破使得镜头设计变得更加科学化和精确。
8. 自动对焦与变焦镜头20世纪70年代,自动对焦技术开始应用于相机镜头。
通过使用传感器和电机,相机可以自动调整镜头位置以实现对焦。
而在80年代,变焦镜头开始流行起来。
相机镜头原理
相机镜头原理
相机镜头原理是指在摄影过程中,通过光学镜头使得光线能够聚焦在感光元件(例如胶片或图像传感器)上的方法。
镜头有助于控制光线的入射角度和路径,从而实现对景物的清晰成像。
镜头的基本构造通常包括凸透镜和凹透镜,它们根据其形状和位置不同发挥着不同的作用。
凸透镜可以使光线汇聚到一个焦点上,从而形成清晰的图像。
凹透镜则与凸透镜相反,它使光线发散,导致成像模糊。
在相机中,镜头位于相机机身和感光元件之间。
当光线通过镜头进入相机时,它会经过折射和散射的过程。
这些过程受到镜头的形状、材料和光线的入射角度等参数的影响。
在镜头中,光线的折射是通过改变光线的入射角度来实现的。
折射的程度由镜头的曲率和折射率决定。
镜头的曲率越大,折射角度越大,光线聚焦的焦距越短。
当光线通过镜头并聚焦在感光元件上时,清晰的图像就被记录下来。
这是因为光线通过镜头被聚焦成散射程度最小的形式,从而形成尖锐的轮廓和清晰的细节。
不同类型的镜头,如广角镜头、长焦镜头和变焦镜头等,通过改变镜头设计和元件的排列,能够实现不同的拍摄效果和功能。
总之,相机镜头的原理基于光学原理和几何光学,通过控制光
线的折射和散射,使得光线能够聚焦在感光元件上,从而实现清晰、准确的图像记录。
光学基础理论
光学基础理论一. 光学基本定律1.光直线传播定律2.光独立传播定律3.光反射定律I**= - I I –入射角I**-- 反射角4.光折射定律n Sin I = n*Sin I* I –入射角I*-- 折射角n-- 折射率(入射空间) n*--折射率(折射空间)n = C/V C –光在真空中的速度V--光在介质中的速度二. 全反射在特定条件下,光线在界面能全部反射回去,这叫光的全反射.临界角: Sin I m=n*/n I m--临界角当入射角大于临界角时,产生全反射.全反射的用途:1.棱镜2.光纤三. 球面与球面系统-1-由二个球面组成一个透镜,一个或多个透镜组成一个镜头, 多个镜头和其它光学元件组成一个光学系统.四. 与镜头和透镜相关的基本参数1.焦距(EFL)A.物方焦距( f ): 由前主面到前焦点的距离.B.像方焦距( f*): 由后主面到后焦点的距离.Q—前主面Q’---后主面H---前主点H’---后主点F---前焦点F’---后焦点U---物方孔径角U’---像方孔径角焦距公式: f*=h/tgU* f =h/tgU在镜头或透镜中有一对垂轴放大率为+1的二个平面Q和Q’.2.后截距(BFL)A.由镜头或光学系统最后一面到像面的距离为光学后截距(BFL).B.由下座端部到像面的距离为机械后截距(BFL*)BFL>BFL*-2-3.F/NO (F数)F/NO=f*/D入 f *---焦距(EFL)D入---入瞳直径入瞳为光栏经其前方光学系统所成的像.举例:4.半视角(FOV/2)(ω)[视场角(FOV)(2ω)]物镜在其接收元件上成像的空间范围称为视场角.其一半为半视角.Y’ = f*tgωY’---像的大小f*---焦距(EFL)-3-5.畸变量(DIST)在视场角较大或者很大时,所产生的像变形称为畸变.DIST=[Y’-Y0’/Y0’]×100%Y’—实际像高Y0’---理想像高6.相对照度(REL)是指像面边缘照度和中心照度之比.REL = E’W/E E--像面中心照度E’W--像面边缘照度E=1/4×πKL(2a/f*)2E’W=K1E×Cos4ω’K—透过率L---物体位置2a/f*---相对孔径(F/NO倒数) K1---渐晕系数7.光学总长(TOTR)是指由镜头第一面到像面的距离.-4-五. 波长与颜色1.波长光以波动形式向前传播,光波是电磁波,是电场和磁场的振动,其振动强度有周期性变化. 光的传播用正曲线描述,如图:λ---波长a---振幅π---圆周率t---时间u = a Sin[2π(t/T –X/λ)]T—周期T=1/ƒƒ—频率X---为t时间沿X轴振动的位置。
摄像机基础知识介绍
摄像机基础知识介绍摄像机基础知识介绍摄像机常用专业术语解释大汇总1) 什么是镜头的焦距?——(难度:中等)答:从光学原理来讲焦距就是从焦点到透镜中心的距离。
即焦距长度。
如"f=8-24mm,",就是指镜头的焦距长度为8-24mm2) CCTV的含义是什么?——(难度:中等)答:CCTV 是英文Closed Circuit T elevision的缩写,意思是闭路电视监控系统3) 焦距长短与成像大小、视角大小有什么关系?——(难度:容易) 答:焦距长短与成像大小成正比,焦距越长成像越大,焦距越短成像越小。
镜头焦距长短与视角大小成反比,焦距越长视角越小,焦距越短视角越大。
3) 什么是镜头F值?——(难度:容易)答:F 值即指镜头之明亮度。
镜头规格中所显示<最大口径比1:1.2>之<1.2>即为F值。
F值越小表示镜头之明亮度越高。
F值每缩小一级距,明亮度即增加两倍。
镜头之射入光量与光束之断面积[镜头的有效口径[D]的平方]成比例,因此影像明亮度为F值平方之反比。
由此推算,F值每缩小一级距,明亮度即增加两倍。
4) 什么是镜头的光圈?——(难度:容易)答:光圈的功能就如同我们人类眼睛的虹蟆,主要用来调整摄像机的进光量,F表示镜头的孔径,较小的F值表示较大的光圈5) 什么是景深?——(难度:容易)答:当某一物体聚焦清晰时,从该物体前面的某一段距离到其后面的某一段距离内的所有景物也都当清晰的。
焦点相当清晰的这段从前到后的距离就叫做景深6) 什么是广角镜头?(Wide Angle)——(难度:容易)答:广角镜头因焦距非常短,所以投射到底片上的景物就变小了扩阔镜头拍摄角度,除可拍摄更多景物,更能在狭窄的环境下拍摄出宽阔角度的影像。
视角90度以上,观察范围较大,近处图像有变形。
7) 什么是长焦镜头?——(难度:容易)答:视角20度以内,焦距可达几十毫米或上百毫米8) 什么是变焦镜头?——(难度:容易)答:镜头焦距连续可变,焦距可以从广角变到长焦,焦距越长成像越大。
摄像基础知识
3.3 CCD的数量
单CCD,指摄像机里只有一片CCD并用其进行亮度信 号以及彩色信号的光电转换,其中色度信号是用CCD上 的一些特定的彩色遮罩装置并结合后面的电路完成的。由 于一片CCD同时完成亮度信号和色度信号的转换,因此 难免两全,使得拍摄出来的图像在彩色还原上达不到专业 水平的要求。 三CCD,就是一台摄像机使用了3片CCD。我们知道, 光线如果通过一种特殊的棱镜后,会被分为红,绿,蓝三 种颜色,而这三种颜色就是我们电视使用的三基色,通过 这三基色,就可以产生包括亮度信号在内的所有电视信号。 如果分别用一片CCD接受每一种颜色并转换为电信号, 然后经过电路处理后产生图像信号,这样,就构成了一个 3CCD系统。 由于3CCD分别用3个CCD转换红,绿,蓝信号,拍 摄出来的图像从彩色还原上要比单CCD来的自然,亮度 以及清晰度也比单CCD好。但由于使用了三片CCD, 3CCD摄像机的价格要比单机规格表中的CCD一栏经常写着“1/2.7英寸 CCD”等。这里的“1/2.7英寸”就是CCD的尺寸,实际上 就是CCD对角线的长度。 • 现有的摄像机一般采用1/2.7英寸、1/2.5英寸和 1/1.8英寸等尺寸的CCD。CCD是受光元件(像素)的集合体, 接收透过镜头的光并将其转换为电信号。在像素数一样的 情况下,CCD尺寸越大单位像素就越大。这样,单位像素 可以收集更多的光线,因此,理论上可以说有利于提高画 质。
1.2 光电转换系统
• 光电转换系统是摄像机的核心,摄像管或固体摄像器件便 是摄像机的“心脏”,有关这一部分的内容,将在第三章 里介绍。由于家用摄像机大多是将摄像部分和录像部分合 为一体,下面再概述一下录像部分的工作原理。 • 当摄像机中的摄像系统把被摄对象的光学图像转变成相应 的电信号后,便形成了被记录的信号源。录像系统把信号 源送来的电信号通过电磁转换系统变成磁信号,并将其记 录在录像带上。如果需要摄像机的放像系统将所记录的信 号重放出来,可操纵有关按键,把录像带上的磁信号变成 电信号,再经过放大处理后送到电视机的屏幕上成像。
光学基础知识
光学基础学习报告一、教学内容:光电镜头是用来作为光电接收器(CCD,CMOS)的光学传感器元件。
光学特性参数:1、焦距EFL(学名f’)是指主面到相应焦点的距离(如图1.1)图1.1每个镜片都有前后两个主面-前主面和后主面(放大率为1的共轭面)。
相应的也有两个焦点-前焦和后焦。
凸透镜:双凸;平凸;正弯月(如图1.1)图1.2凹透镜:双凹;平凹;负弯月图1.3折射率实际反映的是光在物质中传播速度与真空中速度的比值关系。
薄透镜:)]1()1[()1('121R R n f -⨯-==Φ Φ—透镜光焦距;f ’—焦距; n —折射率;R 1,R 2-两球面曲率半径厚透镜:21221)1()]1()1[()1('1R nR dn R R n f -+-⨯-==Φ d -中心厚度干涉仪与光距座可以量测f ’,R1,R2,d →利用上述的公式可以计算出n 值,从而来确定所用材料。
A 、 EFL 增加,TOTR (光学总长)增加;要降低TOTR 就必须降低EFL ,但EFL 降低,像高就要降低B 、 EFL 与某些象差相关C 、 EFL 上升将使F/NO 增大D 、 EFL ,FOV (视场角)和IMA (像高)三者间有关系tanFOV ⨯=EFL IMA -铁三角关系EFL 的增大(减小)会使像高变大(小),为了保持像高,就必须要增大(减小)FOV ,然而FOV 的增大会使得REL (相对照度)的数值增大。
2、 BFL 后焦距(学名后截距)图2.13、 F 数(F/NO )Df NO F '/=f ’-FELD 入-入瞳直径入瞳为光阑经其前方光学镜片所成的像,反映进入光学系统的光线 A 、 与MTF 相关,F/NO ↑,则MTF ↑;反之下降 B 、 与景深相关,F/NO ↑,则景深↑,反之下降 C 、 与象差相关,F/NO ↑,则象差↓,反之增加D、与光通量相关,F/NO↑,则光通量↓,反之增加对于光电镜头,F/NO最大在2.8~3.5之间(经验值)允许有±5%的误差,在物方有照明时,F数可根据照明的照度情况来增大4、视场角FOV(2ω),半视场角FOC/2(ω)物镜在其接收元件上成像的空间范围称为视场角。
光学基础
7、F/NO.(F-Number)焦数(相对孔径) F/NO.( Number)焦数(相对孔径)
定义:有效焦距与入射瞳孔径的比值。 F/#=EFL/EPD (EPD:入射瞳孔径) (EPD:入射瞳孔径) 作用:用来决定镜头之明暗。 备注:在保证同样同光孔径的前提下,焦距越短相对孔径应越小。 一般情况下 F/#=2.8,但单片设计时F/#=3.2,N/B Lens F/#=2.8,但单片设计时F/#=3.2, F/#=2.0 F/#越小通光孔径越大。 F/#越小通光孔径越大。
9、RI( Relative Illumination)相对照度 Illumination)相对照度
照度的定义:物体或被照面上被光源照射所呈现的光亮程度称为照 度。 相对照度则是中心照度与外围照度的比值。 注意事项:相对照度过低表现为图像中心较亮,而四周较暗,即渐 晕现象,俗称暗角(Shading)。相对照度过低还会导致色彩失真。 晕现象,俗称暗角(Shading)。相对照度过低还会导致色彩失真。 RI与COS4 (semi-FOV)成正比:RI∝COS4 (semi-FOV) RI与 (semi-FOV)成正比:RI∝ (semiSemi-FOV=30°,从理论上RI<56% Semi-FOV=30°,从理论上RI<56% Semi-FOV=35°,从理论上RI<45% Semi-FOV=35°,从理论上RI<45% 当RI<50%时人眼是能分辨的,严重时会出现画面四角全黑的“缺 RI<50%时人眼是能分辨的,严重时会出现画面四角全黑的“缺 角”现象。 因此RI的基本要求为:RI>50% 因此RI的基本要求为:RI>50%
8、Distortion 畸变
畸变是轴外相差。而且是轴外细光束的像差。它是轴外点与主光线 在像面上交点的高度同理想(近轴)像面的高度差。它是视场的函数, 与孔径没有关系,初级畸变随视场(像高)的三次方变化,而百分比 畸变随像高平方增加,所以视场不同畸变也不同。畸变的变化不是线 性的,仅是像的变形,不影响像的清晰度。 畸变分为TV畸变和光学畸变两种:TV畸变: TV畸变分为TV畸变和光学畸变两种:TV畸变: TV-Distortion 光学畸变:Optical-Distortion 光学畸变:OpticalTV畸变分为枕型与筒型两种。 TV畸变分为枕型与筒型两种。 Vertical)TV)/2(Vertical)TV-Distortion=[(V1+V2)/2-Y]/Y*100% (Horizontal)TV-Distortion=[(H1+H2)/2-X]/X*100% Horizontal)TV)/2注意事项: 畸变是用户很容易感觉到的成像质量。 畸变是用户要求很严的镜头指标, OpticalOptical-Distortion<3% 人眼不容易察觉 OpticalOptical-Distortion<2% 摄影物镜的畸变要求 CIF TV-Distortion<2.0% TVVGA TV-Distortion<1.5% TV1.3M/2.0M/3.0M TV-Distortion<1% TV-
薄透镜成像理论及应用
薄透镜成像理论及应用引言:薄透镜是光学中常见的元件之一,它的成像原理和应用广泛。
本文将介绍薄透镜的成像理论,以及它在实际应用中的一些案例。
一、薄透镜成像理论薄透镜成像理论是光学中的基础知识之一。
薄透镜是指其厚度相比于其曲率半径来说非常薄的透镜。
根据薄透镜成像理论,光线通过透镜时会发生折射,并在另一侧形成一个成像。
1.1 透镜的焦距透镜的焦距是薄透镜成像理论中重要的概念之一。
焦距是指光线经过透镜后会汇聚到的点或者看似汇聚的点。
对于凸透镜来说,焦距是正的,而对于凹透镜来说,焦距是负的。
1.2 透镜成像公式透镜成像公式是薄透镜成像理论中的核心公式。
它描述了物体与成像之间的关系。
根据透镜成像公式,可以计算出物体的位置、成像的位置以及成像的放大倍数等信息。
1.3 光线追迹法光线追迹法是薄透镜成像理论中常用的方法之一。
通过绘制光线的路径,可以直观地了解透镜的成像原理。
光线追迹法可以帮助我们理解透镜的工作原理,并预测成像的效果。
二、薄透镜的应用薄透镜不仅在理论研究中有重要作用,还在实际应用中得到了广泛的应用。
下面将介绍薄透镜在光学仪器、眼镜和摄影等方面的应用。
2.1 光学仪器薄透镜在光学仪器中有着重要的应用。
例如,显微镜和望远镜中的物镜和目镜都是由薄透镜组成的。
薄透镜的成像原理使得光学仪器能够放大远处的物体,使其能够清晰可见。
2.2 眼镜薄透镜在眼镜中的应用是人们熟知的。
近视眼和远视眼患者可以通过佩戴适当的薄透镜眼镜来矫正视力。
薄透镜的成像原理使得眼镜能够将光线正确地聚焦在视网膜上,从而改善视力。
2.3 摄影薄透镜在摄影中也有重要的应用。
相机中的镜头就是由薄透镜组成的。
薄透镜的成像原理使得相机能够捕捉到清晰的图像。
此外,透镜的不同焦距可以实现不同的拍摄效果,如广角、望远等。
结论:薄透镜成像理论是光学中的重要内容,通过了解薄透镜的成像原理,可以更好地理解光学现象。
薄透镜在实际应用中有着广泛的应用,包括光学仪器、眼镜和摄影等领域。
摄影基础知识
变焦环 变焦环的作用是改变镜头的焦距,以此来调整不同的视角。
焦距的作用
焦距段的作用我们可以归类为四种关系
焦距与视角的关系 焦距与背景的关系 焦距与景深的关系 焦距与畸变的关系
焦距与视角的关系
右图我们可以看出在摄距相同的情况下,不同的焦距段的视 角角度是不同的,越广角的镜头视角角度越大,越长焦大镜 头视角角度越窄。
标 头——50mm与人眼透视关系最接近,比较有真实感。
中长焦——70-100mm比较适合拍摄人像,不仅方便构图,而且透视 关系也比较符合人们的视觉习惯。
长 焦——100-300mm适合拍摄人像中的特写,外景时能够得到很好 的景深虚化效果。
微距镜头
微距镜头有50mm、55mm、60mm、85mm、90mm、100mm、105mm、125mm、 180mm、200mm等若干种不同的规格,不同规格的微距镜头又都有着各自不同的用 处。
图片中,模特的脚离相机近,由于透视原 理,所以脚会体现的比较大。这样的效果 是通过人为干预是无效的,所以是透视造 成的,而不是因为畸变。
2 画幅
画幅
画幅概念来自于胶片机,指的是胶片的尺寸。也就是数码相机感光元件的大小,135画幅就是我 们过去常见的胶卷尺寸,36x24mm,也就是数码相机上的全画幅规格。 在全画幅的基础上相机厂商又添加了APS-C画幅,感光元件CCD的尺寸为22.2mmx14.8mm。 全画幅之上还有中画幅以及大画幅相机 中画幅相机有四种尺寸,6cmx4.5cm 6cmx6cm 6cmx7cm 6cmx9cm 大画幅相机一张4X5英寸散页片的面积是35mm胶片的13倍,一张5X7散页片的面积是35mm胶片 的25倍,一张8X10散页片的面积是35mm胶片的50倍。
如50mm、55mm可以1:1翻拍A4纸大小的主体,如果使用200mm则需要与主体距离拉 远,但是拍摄一些昆虫等细小物体同时又不想惊扰主体,200mm则有很大用处。
焦平面成像原理
焦平面成像原理焦平面成像原理是指在光学系统中,当物体到达一定距离后,光线会通过透镜或反射镜汇聚到一个平面上,这个平面就是焦平面。
焦平面成像原理是现代光学领域中的重要理论基础,广泛应用于相机、望远镜、显微镜等光学设备中。
焦平面成像原理的实质是通过光的折射、反射等现象,使得物体的光线聚焦在一个平面上,从而形成清晰的像。
焦平面成像原理的基础是几何光学。
几何光学认为光线在光学系统中传播时沿直线传播,而不考虑光的波动性质。
当光线通过透镜或反射镜时,会发生折射或反射现象。
透镜和反射镜的作用是改变光线的传播方向和聚焦能力。
透镜和反射镜都有一个焦点,光线经过折射或反射后会聚焦在焦点上。
当物体到达一定距离后,光线会通过透镜或反射镜,经过折射或反射后聚焦在焦平面上,形成清晰的像。
焦平面上的像是物体的真实、准确的投影。
在相机中,焦平面成像原理被广泛应用。
相机中的镜头是一个复杂的光学系统,由多个透镜组成。
当我们按下快门时,光线通过镜头进入相机,经过透镜组的折射和反射后,聚焦在焦平面上,形成清晰的图像。
焦平面上的图像被传感器记录下来,成为我们拍摄的照片。
焦平面成像原理的应用还可以扩展到其他光学设备中。
例如望远镜,它利用焦平面成像原理使得远处的物体变得清晰可见。
显微镜也是利用焦平面成像原理来放大微小物体的图像。
焦平面成像原理是光学领域中的重要理论基础,通过光的折射、反射等现象使得物体的光线聚焦在一个平面上,形成清晰的像。
它是相机、望远镜、显微镜等光学设备实现成像的基础原理。
了解焦平面成像原理对于理解光学设备的工作原理和提高拍摄技术都具有重要意义。
镜头基础知识
镜头基础知识? (一)镜头是摄像机最主要的组成部分,并被喻为人的眼睛。
因此说,镜头就是摄像机的眼睛。
画面的清晰程度和影像层次是否丰富等表现能力,受光学镜头的内在质量所制约。
? 镜头是将拍摄景物在传感器(CCD或CMOS)上成像的器件,它通常由由几片透镜组成。
? (二)镜头的分类:? 1.从材质上看,镜头可分为塑胶透镜(Plastic)和玻璃透镜(Glass)。
通常镜头构造有:1P、2P、1G1P、1G2P、2G2P、4G等(此处的P、G分别代表塑胶透镜和玻璃透镜,如1G1P表示这款摄像头的镜头由一片塑胶透镜和一片玻璃透镜组成)。
透镜越多,成本越高;玻璃透镜成本比塑胶透镜贵。
(玻璃镜头成像质量,饱和度,色差相对塑胶镜头会好,比较常使用在较为高端的摄像头上。
现在市场上的部分产品为了降低成本,一般会采用塑胶镜头或玻塑混合镜头(即:1P、2P、1G1P、1G2P等))。
? (二)镜头的分类:? 2.从用途上看,镜头可分为数码相机镜头,手机镜头,网络镜头,监控安防镜头,汽车后视镜头,医疗镜头等.? 3.根据焦距能否调节,可分为定焦距镜头和变焦距镜头两大类,目前公司主要生产定焦距镜头.? (三)镜头的基本参数? 1.焦距f,焦点距离的简称。
从镜头的中心点到传感器平面上所形成的清晰影像之间的距离。
(从镜片中心到底片或COMS,CCD等成像平面的距离)例如,把放大镜的一面对着太阳,另一面对着纸片,上下移动到一定的距离时,纸片上就会聚成一个很亮的光点,而且一会儿就能把纸片烧焦成小孔,故称之为“焦点”。
从透镜中心到纸片的距离,就是透镜的焦点距离。
? 焦距固定的镜头,即定焦镜头;焦距可以调节变化的镜头,就是变焦镜头:光学变焦(改变镜头焦距)/数码变焦(不改变镜头焦距)? 数码变焦是通过数码相机内的处理器,把图片内的每个象素面积增大,从而达到放大目的。
如同用图像处理软件把图片的面积改大把原来影像感应器上的一部份像素使用“插值”处理手段做放大,将影像感应器上的像素用插值算法将画面放大到整个画面。
基础知识2:镜头
编导基础知识
Chapter2
镜头
镜头的三种含义:
1、光学镜头。
摄影机上的光学部件,如电影摄影镜头、电视摄像镜头、照相镜头、监控镜头等。
2、拍摄的镜头。
指摄影机一次开机和停止之间拍摄的一段画面,又称“镜头素材”。
大部分素材会被淘汰,保留下来的素材要经过初剪、精剪、校色等多道工序,才能最终呈现在银幕上。
3、放映的镜头。
银幕上一段连续播放的画面,从拍摄的镜头素材经过加工得到的。
数镜头个数,要留意画面的切换,一次切换,意味着上一个镜头的结束和下一个镜头的开始。
镜头:电影的最小单位
有很多说法,例如镜头是电影的最小单位,镜头是电影的细胞,镜头是电影的基本元素等等。
一部电影通常有多少个镜头呢?
没有固定的说法,大致为几百个到上千个不等。
一般而言,动作性强的影片镜头数量较多,如武侠片、枪战片等,很多镜头一闪而过,甚至几千个镜头都不打不住;动作性弱的影片,如长镜头多的文艺片,镜头数量就比较少。
最长的镜头有多长?
有一个极端的例子,影片《俄罗斯方舟》,片长96分钟,讲的是发生在俄罗斯一座古堡里的故事,一个镜头拍完整部影片。
最短的镜头有多短?
银幕上一秒钟等于24个静态画格。
理论上来讲,最短的镜头可以仅仅是一个画格,即1/24秒。
戈达尔(法国新浪潮电影导演)有句名言:“电影是每秒24格的真理!”。
光学镜头理论基础概述
MTF、景深、FILTER
上图是一条MTF曲线,里面包含的信息有:MTF、空间频率和像高。 • MTF可以近似理解为黑白线条的对比度,最大值为1; • 空间频率的单位是lp/mm,200lp/mm表示1毫米距离内的黑白线对数; • 不同颜色的曲线表示不同的像高,T和S分别表示法线和切线方面的MTF。补充说明:像面大小一 般分两种表示方法,一种是像面大小,用直径表示,一种是像高,用距离表示。比如像面Φ6mm对应 的像高是3mm; 从此副MTF曲线图可以看出,这款镜头的可以匹配1/3”的sensor。
光学镜头基础知识
研发中心
纲要
• • • 光学基本定律
– 光学三大定律:折射、反射、直线传播
光学镜头基本
–
– – –
EFL、FNO.、BFL、FFL、光阑、FOV、相对照度、MTF等
认识MTF曲线、离焦曲线,理解空间频率 从拍摄效果理解MTF MTF、空间频率、TV分辨率三者关系 景深概念、及如何扩大景深
MTF、空间频率、滤光片
•
景深
–
光学基本定律
光学(optics)是研究光(电磁波)的行为和性质,以及光和物质相互作用的物理 学科。
光在均匀介质中沿直线传播
反射角等于入射角。i = i’
n1 sin i = n2 sin r
镜头规格
先一起看看下面这个镜头的规格表
镜头规格
加深理解——EFL与FOV 视场角:若Y’为sensor的半对角线长度,则视场角2θ=2*arctan(Y’/f),
谢谢
从公式可以看出,后景深 > 前景深。 由景深计算公式可以看出,景深与镜头使用光圈、镜头焦距、拍摄距 离以及对像质的要求(表现为对容许弥散圆的大小)有关。 超焦深的计算:f2 – FδL=0时,后景深为无穷远。在聚焦时,最好能 将焦点聚在能产生超焦深的焦点处,从前焦深处开始聚焦,这样,画 面处所有的画面都能清晰聚焦。
光学基础精品文档
衍射效果:产生明暗相间的 条纹,形成衍射图样
衍射应用:光学仪器、光纤 通信、全息摄影等领域
光学元件
透镜的作用:汇聚光线,形成清晰 的图像
透镜的应用:眼镜、显微镜、望远 镜等
添加标题
添加标题
添加标题
添加标题
透镜的类型:凸透镜、凹透镜、平 透镜
透镜的制造材料:玻璃、塑料、水 晶等
作用:改变光 的传播方向
超快光学的未来发展趋势:朝着更 高精度、更快速度、更广泛的应用 方向发展
非线性光学简 介:研究光与 物质相互作用 的非线性效应
非线性光学的 发展历程:从 最初的理论研 究到实际应用
非线性光学的 应用领域:光 纤通信、激光 技术、生物医
学等
非线性光学的未 来发展趋势:更 高效、更广泛的 应用,与量子光 学、纳米光学等 学科的交叉融合
原理:利用光的 干涉和衍射现象
材料:光学玻璃、 塑料等
应用:摄影、天 文观测、医疗诊 断等领域
光学仪器
显微镜的发明: 16世纪末,荷 兰科学家列文 虎克发明了显
微镜
显微镜的原理: 利用光学原理, 通过物镜和目 镜将微小物体
放大
显微镜的种类: 光学显微镜、 电子显微镜、 扫描隧道显微
镜等
显微镜的应用: 生物学、医学、 材料科学等领 域的研究和实
类型:平面反 射镜、曲面反 射镜、球面反
射镜等
应用:望远镜、 显微镜、照相 机等光学仪器
原理:光的反 射定律
作用:将一束光 分成两束或更多 束
类型:棱镜分束 器、光栅分束器、 偏振分束器等
应用:光学实验、 激光技术、光纤 通信等领域
原理:利用光的 折射、反射、衍 射等特性,实现 光的分束
光学镜头 发展历程
光学镜头发展历程光学镜头是相机和望远镜等光学仪器中的一个重要组成部分,其作用是通过折射和反射光线来聚焦并形成清晰的图像。
光学镜头的发展历程可以追溯到古代,从最早的玻璃球开始。
早在公元前4世纪,希腊数学家欧几里得就提出了光线的传播理论。
在那个时候,人们已经发现了光线的折射现象,并通过将玻璃球放置在物体与眼睛之间来放大视野。
到了公元11世纪,科学家艾本·哈伯提出了凸透镜制作的方法。
随着对凸透镜折射原理的研究深入,人们发现可以通过在中心处切割凹陷的凸透镜,使光线更好地聚焦在一点上,这就是我们今天所说的凸透镜。
随着透镜制造工艺的不断改进,人们对光线的操控能力也越来越强。
1609年,荷兰科学家伽利略·伽利莱发明了第一台望远镜,这标志着光学镜头的重大突破。
伽利略望远镜利用凸透镜和凹透镜的组合来放大物体,这为后来望远镜和相机的设计提供了启示。
19世纪初,法国物理学家奥古斯丁·让·菲涅耳提出了菲涅耳透镜的概念。
菲涅耳透镜通过将透镜切割成凸面条状结构,既减轻了透镜的重量,又提高了成像的质量。
菲涅耳透镜广泛应用于航海、仪器和照明领域,成为光学研究的重要突破。
到了19世纪中叶,皮奥托·戈赞发明了光学照相机,引领了相机设计的新时代。
他在照相机内部加入多个透镜构成的光路系统,能够更好地控制焦距和成像效果。
这为之后大幅改进照相机性能的发展奠定了基础。
20世纪初,德国工程师蔡司公司推出了第一款有着多个元件组成的光学镜头,这为后来的镜头设计提供了重要的发展思路。
1960年代,镜头制造工艺的进一步改进使得镜头的质量得到显著提升,摄影爱好者拍摄出的照片更加清晰锐利。
而随着计算机技术的发展,光学镜头的设计和模拟也变得更加精确和可靠。
现在,随着科技的进步和光学理论的不断发展,光学镜头已经成为相机和望远镜等光学仪器中的核心部分。
现代的光学镜头不仅能够实现更加精确的对焦和图像稳定功能,还能够通过多组透镜的组合来达到更好的成像效果。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
研发中心
纲要
• • • 光学基本定律
– 光学三大定律:折射、反射、直线传播
光学镜头基本
–
– – –
EFL、FNO.、BFL、FFL、光阑、FOV、相对照度、MTF等
认识MTF曲线、离焦曲线,理解空间频率 从拍摄效果理解MTF MTF、空间频率、TV分辨率三者关系 景深概念、及如何扩大景深
镜头规格
FNO=EFL(焦距)/D(光圈直径)
EFL
D
镜头规格
加深理解——BF、FB、MB
MB---机械后焦,指镜头最后的机械面到像面的距离, 对于CS接口镜头,此值偏小,有可能造成无法对焦问 题。 BF---光学后焦,指镜头最后一片镜片最后一面中心点 到像面的距离。一般通过测量BF来间接计算MB和FB 值。 FB---法兰后焦,镜头法兰面到像面的距离。
景深
景深
景深与对焦距离的关系
前景深 ΔL1= FδL2/ (f2 + FδL) 后景深 ΔL2= FδL2/ (f2 - FδL) 景深 ΔL =2f2FδL2/( f4 - F2δ2L2) δ——容许弥散圆直径 f——镜头焦距 F——镜头的拍摄光圈值 L——对焦距离 ΔL1—— 前景深 ΔL2——后景深 ΔL——景深
MTF、景深、FILTER
上图是一条MTF曲线,里面包含的信息有:MTF、空间频率和像高。 • MTF可以近似理解为黑白线条的对比度,最大值为1; • 空间频率的单位是lp/mm,200lp/mm表示1毫米距离内的黑白线对数; • 不同颜色的曲线表示不同的像高,T和S分别表示法线和切线方面的MTF。补充说明:像面大小一 般分两种表示方法,一种是像面大小,用直径表示,一种是像高,用距离表示。比如像面Φ6mm对应 的像高是3mm; 从此副MTF曲线图可以看出,这款镜头的可以匹配1/3”的sensor。
No.1
如何消除莫尔条纹? 低通滤波器(OLPF)
无OLPF的光学系统 有OLPF的光学系统
No.1 No.2
OLPF
No.2
No.3
Sensor
No.3
MTF、极限分辨率、FILTER
知道了OLPF,再说一下IR-CUT
Spectral characteristics (with IR) 1 0.9
景深
景深与光圈的关系
景深
景深与光圈的关系
F2.8
F8
F22
景深
景深与对焦距离的关系
对焦物距1 对焦物距2
超焦距
景深
影响景深大小的因素: •光圈 •焦距 •对焦距离 这是从公式中得到的。除了以上三个光学参数外,镜头 自身的分辨率及CCD的倾斜都会对景深造成很大的影响 。
景深
设计曲线
像面倾斜0.5°后 (按1/3" CCD 则倾斜 约0.05mm):
Output (Normalization )
Spectral characteristics (with IR) 1 0.9 0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 400
T
B GB R GR
C5000 Spectral characteristics 100 90 80 70
景深
MTF曲线的形状,再加上图像处理,可以得到较宽的景深。这种技术叫EDOF。 其原理是首先镜头设计上首先要保证高频的MTF,画面的均匀性(从中心到边缘衰减比较缓慢),这样 的镜头在普通的相机上的效果会较一般镜头锐利度差一些,但细节的分辨能力没有降低,他牺牲了低频的 MTF,但换来了更大的焦深,对应的景深会更大一些。这时,再加上适当的图像处理,可以得到较大的景深 。
Transmission ]
60 50 40 30 20 10 0 400 500 600 700 800 Wave length [nm] 900 1000
40
650
700
750
800
850
900
950 1000
Wave length [nm]
对于红外波段(650nm)以上,不能被人眼识别, 但芯片可以感应,这样拍摄出来的画面就会泛红, 与人眼观测到的景物在颜色上存在严重差异,所以 需要增加IR-CUT,滤掉红外波段的光线。
镜头规格
加深理解——BF、FB、MB
此距离 应大于 FB-MB 以上两款镜头的MB值分别为7.81和6.97,这就要求相机定位面到 sensor的距离不能大于6.97,否则出现无法聚焦清楚的情况。
镜头规格
加深理解——Resolution
Resolution---分辨率,对于镜头分辨率规格的标注,常用①一定空间频率下的MTF(最大值为1,最 小为0)、②MTF=0.2时的空间频率(lp/mm)、③可达到的最大解析度三种表示方法。
MTF、空间频率、滤光片
•
景深
–
光学基本定律
光学(optics)是研究光(电磁波)的行为和性质,以及光和物质相互作用的物理 学科。
光在均匀介质中沿直线传播
反射角等于入射角。i = i’
n1 sin i = n2 sin r
镜头规格
先一起看看下面这个镜头的规格表
镜头规格
加深理解——EFL与FOV 视场角:若Y’为sensor的半对角线长度,则视场角2θ=2*arctan(Y’/f),
Y ’
f
镜头规格
加深理解——EFL与FOV 焦距越短,视场角越大,放大倍率越小,监控范围越大,监控画面中 的人越小,反之视场角越小,放大倍率越大,监控画面中人越大
镜头规格
加深理解——FNO.
FNO=EFL(焦距)/D(光圈直径)
对于定焦镜头(光圈直径)越大, 通光量就越大;
在一般环境下由于sensor会自动调 整曝光值,此时就比较不出FNO数 值不同的镜头的好坏; 但在低照度环境下,sensor曝光已 经到极限,因此FNO小的镜头会在 亮度表现上会有比较佳的表现。来 说,焦距一定,FNO越小,D
MTF、极限分辨率、FILTER
由上页可知,当F>Fn时,Sensor输出的信号就会有杂讯产生,通常杂讯的表现为莫尔条纹。
2.8mm定焦镜头配6.5μ的CCD,由于镜头的 分辨率远远高于芯片的极限分辨率,所以产生 明显的莫尔条纹 百万像素镜头配合2.5μ的CMOS,镜头的分辨率没 有高于芯片的极限分辨率,所以没有莫尔条纹产生 。
MTF、极限分辨率、FILTER F:Frequency
镜头的分辨率(F)与芯片的极限分辨率(Fn)关系 F>Fn F=Fn F=Fn/2
Fn: Nyquist’s limit frequency
光信号( 被摄物)
Sensor 接受信 号中
Sensor 输出信 号
分辨率过高,Sensor不能分辨 ,产生莫尔条纹 临界点 可以分辨
谢谢
MTF、景深、FILTER
同一频率时MTF值不同,给图像带来的差异:
MTF、景深、FILTER
MTF值相同,形状不同带来的图像差异:
MTF、景深、FILTER
上图是一条离焦曲线,里面包含的信息有:MTF、焦深、空间频率和像高。 一般镜头的焦深范围标准是:MTF>0.3 焦深≥0.02mm,空间频率为1/4的芯片极限分辨率; 芯片的极限分辨率=2倍的pixel size分之一,单位为lp/mm 焦深越大,镜头聚焦越容易。
MTF、极限分辨率、FILTER
芯片的极限分辨率计算公式是2倍的pixel size分之一,再乘以1000。6.5μ和2.5μ对应的极限分辨率分别是 77lp/mm和200lp/mm,说明M12定焦镜头的分辨率远远高于77lp/mm,百万像素镜头的分辨率未大于200lp/mm 。
MTF、极限分辨率、FILTER
景深
CCD感光面相对于镜头成像面倾斜的 误差来源: •CCD定位误差
•CCD贴片倾斜 •导热铝块平行度
•主板定位误差
•主板平行度 •相机前盖与主板的定位面平行度 •螺钉拧入的松紧程度造成主板的倾斜
•镜头定位误差
•相机接口螺纹同轴度 •镜头接口螺纹同轴度
以上8项误差累计,造成CCD相对于 镜头像面倾斜几度呢?(对于 1/3”CCD单边翘起0.05mm,即为5° )
Output ( Normalization )
注意区分两个频率: 电磁波的频率,在可见光范围内,通常用波长间接 表达,单位为nm; 空间频率,和分辨率有关,单位是lp/mm
B GB R GR
0.8 0.7 0.6 0.5 0.4 0.3 0.2 0.1 0 400 450 500 550 600 650 700 750 800 850 900 950 1000 Wave length [nm]
从公式可以看出,后景深 > 前景深。 由景深计算公式可以看出,景深与镜头使用光圈、镜头焦距、拍摄距 离以及对像质的要求(表现为对容许弥散圆的大小)有关。 超焦深的计算:f2 – FδL=0时,后景深为无穷远。在聚焦时,最好能 将焦点聚在能产生超焦深的焦点处,从前焦深处开始聚焦,这样,画 面处所有的画面都能清晰聚焦。
