吊车梁形式与设计
钢结构 吊车梁设计
n
—刹车轮与轨道间的滑动摩擦系数 取0.1
K 1
P
i 1
n
max, k
—吊车一侧制动轮的最大轮压之和
2.4.3 吊车梁内力计算
1.计算内容
M x max 及相应
Q、 支座
Vmax
M y max 及局部弯矩（制动桁架）M y
2.计算原则
注意：计算吊车梁的强度、稳定和连接时，按两台吊 车考虑；计算吊车梁的疲劳和变形时按作用在跨间内 起重量最大的一台吊车考虑。疲劳和变形的计算，采 用吊车荷载的标准值，不考虑动力系数。
1加强上翼缘图242吊车梁系统组成图242吊车梁系统组成2制动梁制动桁架较大竖向荷载吊车梁横向水平荷载制动梁制动梁图242吊车梁系统组成图242吊车梁系统组成竖向荷载吊车梁横向水平荷载制动桁架15制动桁架辅助桁架图242吊车梁系统组成图242吊车梁系统组成垂直支撑水平支撑3边柱吊车梁设置垂直辅助桁架轻中级工作制制动桁架吊车梁242吊车梁荷载242吊车梁荷载吊车起重物及系统自重
2.疲劳验算位置
5
A6～A8级吊车梁下列位置应进行疲劳验算 1.受拉翼缘与腹板连接处的主体金属 2.受拉区加劲肋端部的主体金属
2
4
1 3
3.受拉翼缘与支撑连接处的主体金属 （a）跨中截面 （螺栓孔处） 4.下翼缘与腹板连接的角焊缝 5.支座加劲肋与腹板连接的角焊缝
（b）支座截面
图2.4.5 疲劳验算点
x x
受拉区：B点最不利 Mx f Wnx2
y
B
（a）
Wnx1、Wnx2 ——吊车梁截面对x轴上部、 下部纤维处的净截面 图2.4.3 截面强度验算 抵抗矩。
2.带制动梁 A点最不利
吊车梁设计
吊车梁系统结构组成吊车梁设计吊梁通常简单地支撑（结构简单，施工方便且对轴承不敏感）常见形式为：钢梁（1），复合工字梁（2），箱形梁（3），起重机桁架（4）等。
吊车梁上的负载永久载荷（垂直）具有横向和横向方向的动载荷具有重复作用的特征，并且容易引起疲劳破坏。
因此，对钢的高要求，除抗拉强度，伸长率，屈服点等常规要求外，还要确保冲击韧性合格。
吊车梁结构系统的组成1.吊梁2.制动梁或制动桁架吊车梁的负载吊车梁直接承受三个载荷：垂直载荷（系统重量和重量），水平载荷（制动力和轨道夹紧力）和纵向水平载荷（制动力）。
吊车梁的设计不考虑纵向水平荷载，而是根据双向弯曲进行设计。
垂直载荷，横向水平载荷和纵向水平载荷。
垂直载荷包括起重机及其重量以及起重机梁的自重。
当起重机通过导轨时，冲击将对梁产生动态影响。
设计中采用增加车轮压力的方法。
横向水平载荷是由轨道夹紧力（轨道不平整）产生的，它会产生横向水平力。
起重机负荷计算根据载荷规范，起重机水平横向载荷的标准值应为横向小车的重力g与额定起重能力的Q之和乘以以下百分比：软钩起重机：Q≤100kN时为20％当q = 150-500kn时为10％Q≥750kn时为8％硬钩起重机：20％根据GB 50017的规定，重型工作系统起重机梁（工作高度为a6-a8）由起重机摆动引起的作用在每个车轮压力位置上的水平力的标准值如下：吊车梁的内力计算计算吊车梁的内力时，吊车荷载为移动荷载，首先，应根据结构力学中影响线的方法确定每种内力所需的起重机负载的最不利位置，然后，计算在横向水平载荷作用下的最大弯曲力矩及其相应的剪切力，支座处的最大剪切力和水平方向上的最大弯曲力矩。
在计算吊车梁的强度，稳定性和变形时，应考虑两台吊车；疲劳和变形的计算采用起重机载荷的标准值，而不考虑动力系数。
1.首先，根据影响线法确定载荷的最不利位置；2.其次，计算吊车梁的最大弯矩和相应的剪力，支座处的最大剪力以及横向水平荷载下的最大弯矩。

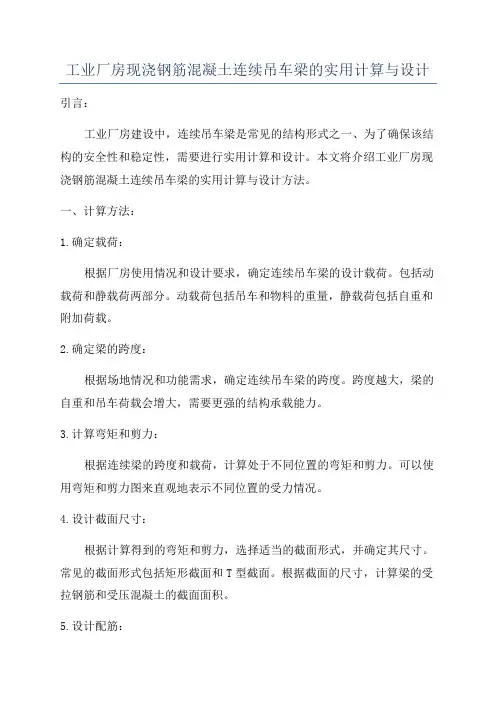

工业厂房现浇钢筋混凝土连续吊车梁的实用计算与设计
工业厂房现浇钢筋混凝土连续吊车梁的实用计算与设计引言：工业厂房建设中，连续吊车梁是常见的结构形式之一、为了确保该结构的安全性和稳定性，需要进行实用计算和设计。
本文将介绍工业厂房现浇钢筋混凝土连续吊车梁的实用计算与设计方法。
一、计算方法：1.确定载荷：根据厂房使用情况和设计要求，确定连续吊车梁的设计载荷。
包括动载荷和静载荷两部分。
动载荷包括吊车和物料的重量，静载荷包括自重和附加荷载。
2.确定梁的跨度：根据场地情况和功能需求，确定连续吊车梁的跨度。
跨度越大，梁的自重和吊车荷载会增大，需要更强的结构承载能力。
3.计算弯矩和剪力：根据连续梁的跨度和载荷，计算处于不同位置的弯矩和剪力。
可以使用弯矩和剪力图来直观地表示不同位置的受力情况。
4.设计截面尺寸：根据计算得到的弯矩和剪力，选择适当的截面形式，并确定其尺寸。
常见的截面形式包括矩形截面和T型截面。
根据截面的尺寸，计算梁的受拉钢筋和受压混凝土的截面面积。
5.设计配筋：根据梁的截面尺寸和受力情况，计算受拉钢筋和受压混凝土的配筋面积。
根据设计规范的要求，确定钢筋的布置方式和间距。
6.检查与优化：对设计结果进行检查，确保满足结构安全性和稳定性的要求。
如果需要，对结构进行优化，以提高其经济性和施工性。
二、设计要点：1.选择适当的材料：梁的材料选择要根据设计要求和使用环境来确定。
常用的材料有钢筋混凝土、钢结构等。
根据不同的材料选择合适的计算方法和设计规范。
2.考虑施工工艺：在设计连续吊车梁时，要考虑到施工工艺的需要。
合理确定各个部位的配筋和连接方式，以方便施工和加固。
3.考虑现场布置：在设计连续吊车梁时，还要考虑到现场的布置。
合理安排梁的位置和高度，以适应不同设备和工艺的需求。
4.考虑动载荷和静载荷：在设计连续吊车梁时，要充分考虑动载荷和静载荷的作用。
合理选择材料和截面尺寸，以满足各种载荷组合下的结构要求。
结论：工业厂房现浇钢筋混凝土连续吊车梁的实用计算与设计需要根据设计要求、材料选择、施工工艺和动静载荷等因素进行综合考虑。
某重级工作制吊车梁设计与计算
某重级工作制吊车梁设计与计算【摘要】本文通过某重级工作制硬钩吊车吊车梁设计实例，介绍钢吊车梁设计与计算的一般方法和内容，就如何通过影响线确定吊车梁最大弯矩进行了探讨和分析，并总结了重级工作制吊车梁设计的注意事项。
【关键词】重级工作制；吊车梁；硬钩；强度；疲劳一、概况某钢铁冶金厂房为多跨单层排架结构，柱距24m，由于工艺需要布置多台大吨位重级工作制硬钩桥式吊车。
下面就以其中一跨为例，介绍该跨吊车梁的一般设计方法，吊车资料如下表：二、吊车梁形式钢结构吊车梁系统通常由吊车（支承）梁、制动结构、辅助桁架以及支撑等构件组成。
吊车（支承）梁一般以吊车桁架、焊接工字型吊车梁或箱型吊车梁形式为多见，又以焊接工字型吊车梁最为常见。
由于其制作简单，结构受力性好，因此本工程采用焊接工字型吊车梁形式。
三、吊车梁设计与计算1、吊车荷载计算吊车竖向荷载: Pk=480kN; P=μrQPk=1.1*1.4*480=739.2kN吊车横向水平荷载:按荷载规范计算荷载：Hk=(94+120)*9.85*0.2/12=35.1kN; H=rQHk=1.4*35.1=49.2kN按卡轨力计算荷载：Hk=αPk=0.2*480=96kN; H=rQHk=1.4*96=134.4kN其中μ为动力系数；rQ 为荷载分项系数；α为卡轨力系数。
2、跨中最大竖向弯矩点的确定和最大竖向弯矩计算根据经验知道，简支型吊车梁在吊车轮压作用下，跨中最大弯矩位置（C点）位于吊车车轮荷载作用点，同时该位置左右侧剪力变号。
如下图所示，RA=∑P(L-X-a)/L, 跨中最大弯矩位置Mc= RAX-Mkc=∑P(L-X-a)X/L- Mkc；Mkc 为C点左侧梁上荷载P相对与C点的力矩和，为一与X无关常数。
当Mc为极大值时，根据极值条件=∑P(L-X-a)/L=0,解得X= (L-a)/2。
这表明，跨中最大弯矩位置C点与合力∑P对称于梁中心线。
根据以上结论，可以按以下方式找到一组集中荷载作用下的跨中最大弯矩C点位置:先求得该组集中荷载合力点位置，并将合力点和其紧邻的集中荷载对称布置在梁中心线两侧（如图1.1），求出支座反力；复核紧邻的集中荷载位置左右侧剪力是否变号，若变号，即可确认该集中荷载位置为跨中最大弯矩C点位置；否则需要将合力中心和下一个邻近的集中荷载对称布置在梁中心线两侧（如图1.2），继续复核直至找到最终找出符合条件的集中荷载位置，最后根据弯矩影响线求出最大弯矩。
中、重型厂房结构设计-吊车梁的设计
吊车梁的施工工艺流程
施工准备
根据设计图纸和施工要求，进行现场 勘查，确定吊车梁的安装位置和基础 结构。
01
02
基础制作
根据设计要求，进行吊车梁的基础制 作，包括混凝土浇筑、钢筋绑扎等。
03
吊车梁安装
将吊车梁按照设计要求进行安装，确 保其位置和标高符合设计要求。
质量检测
对吊车梁的安装质量进行检测，包括 其位置、标高、平整度等，确保符合 设计要求和相关规范。
吊车梁的功能
吊车梁的主要功能是支撑和固定吊车 的轨道，承受吊车的运行载荷，并将 载荷传递至厂房的承重结构上，确保 吊车的正常运行和使用安全。
吊车梁的类型与选择
吊车梁的类型
根据制作材料的不同，吊车梁可分为钢吊车梁、钢筋混凝土吊车梁等。根据使用场合和承载能力的不同，又可分 为轻型、中型和重型吊车梁。
吊车梁的选择
选择何种类型的吊车梁应根据厂房的跨度、高度、使用需求以及经济性等因素综合考虑。例如，钢吊车梁具有自 重轻、承载能力强、安装方便等优点，适用于大跨度、高净空的厂房；钢筋混凝土吊车梁则具有承载能力较高、 耐久性好、造价较低等优点，适用于中等跨度和高度的厂房。
吊车梁设计的原则与要求
吊车梁设计的原则
吊车梁设计应遵循安全可靠、经济合理、技术先进的原则， 确保吊车梁能够承受各种可能的载荷组合，满足厂房的正常 使用和安全性能要求。
04
吊车梁的抗震设计
吊车梁的抗震设防目标
防止吊车梁在地震中发生严重破坏，确保厂房的正常使用和 安全。
保证吊车在地震中的安全运行，防止因吊车梁破坏而引起的 设备损坏或人员伤亡。
吊车梁的抗震措施
选择合适的材料
采用高强度钢材，提高吊车梁的承载能力和抗变 形能力。
吊车梁设计
吊车在吊车梁上运动产生三个方向的动力荷载：竖向荷载、横向水平荷载和沿吊车梁纵向的水平荷载。
纵向水平荷载是指吊车刹车力，其沿轨道方向由吊车梁传给柱间支撑，计算吊车梁截面时不予考虑。
吊车梁的竖向荷载标准值应采用吊车最大轮压或最小轮压。
吊车沿轨道运行、起吊、卸载以及工件翻转时将引起吊车梁振动。
特别是当吊车越过轨道接头处的空隙时还将发生撞击。
因此在计算吊车梁及其连接强度时吊车竖向荷载应乘以动力系数。
对悬挂吊车（包括电动葫芦）及工作级别A1~A5的软钩吊车，动力系数可取1.05；对工作级别A6~A8的软钩吊车、硬钩吊车和其他特种吊车，动力系数可取为1.1。
吊车的横向水平荷载由小车横行引起，其标准值应取横行小车重量与额定起重量之和的下列百分数，并乘以重力加速度：1）软钩吊车：当额定起重量不大10吨时，应取12%；当额定起重量为16~50吨时，应取10%；当额定起重量不小于75吨时，应取8%。
2）硬钩吊车：应取20%。
横向水平荷载应等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并考虑正反两个方向的刹车情况。
对于悬挂吊车的水平荷载应由支撑系统承受，可不计算。
手动吊车及电动葫芦可不考虑水平荷载。
计算重级工作制吊车梁及其制动结构的强度、稳定性以及连接（吊车梁、制动结构、柱相互间的连接）的强度时，由于轨道不可能绝对平行、轨道磨损及大车运行时本身可能倾斜等原因，在轨道上产生卡轨力，因此钢结构设计规范规定应考虑吊车摆动引起的横向水平力，此水平力不与小车横行引起的水平荷载同时考虑。
二、吊车梁的形式吊车梁应该能够承受吊车在使用中产生的荷载。
竖向荷载在吊车梁垂直方向产生弯矩和剪力，水平荷载在吊车梁上翼缘平面产生水平方向的弯矩和剪力。
吊车的起重量和吊车梁的跨度决定了吊车梁的形式。
吊车梁一般设计成简支梁，设计成连续梁固然可节省材料，但连续梁对支座沉降比较敏感，因此对基础要求较高。
吊车梁的常用截面形式，可采用工字钢、H 型钢、焊接工字钢、箱型梁及桁架做为吊车梁。
吊车梁设计说明书
上翼缘对y轴的截面特性：
（
则则在 处相应的剪应力为
（
荷载位置 如图4所示
（
吊车梁尺寸确定及
（
①按经济要求确定梁高：按16Mn第一组钢材选用，此时
所需梁截面抵抗矩为
所需梁高（按经济公式）
②按刚度要求确定梁高：容许相对挠度取 。
初选梁的高度
③按经验公式确定腹板厚度：
④按抗剪要求确定腹板厚度：
吊车
吊车荷载动力系数 ，吊车荷载分项系数 。吊车荷载设计值为
横向荷载设计值：
竖向荷载设计值：
吊车梁
（
①吊车梁上有三个轮压（见图2）时，由公式（6-6），梁上所有吊车轮压 的位置为
自重影响系数 取1.04，则C点的最大弯矩为
②吊车梁上有两个轮压时，如图1-3所示，由公式（6-3），梁上所有吊车轮压 的位置为
，取 。
初选腹板此处加腹板符号 。
⑤梁翼缘截面尺寸：为使截面经济合理，选用上、下翼缘不对称工字形截面，所需翼板总面积按下式近似计算：
上、下翼缘按总面积的60%和40%分配。
上翼缘面积： ，
下翼缘面积：
初选上翼板此处加翼板符号 ，
初选下翼板此处加翼板符号 。
翼板自由外伸宽度
翼板满足局部稳定要求，同时也满足轨道连接 的要求，取下翼缘宽为 ，厚度为 ，初选梁截面如图5所示
吊车梁
（1）吊车梁跨度为7.5m，无制动结构，支撑于钢柱，采用突缘支座，计算跨度为7.49m，有两台起重量Q= 32t中级工作制（A5）软勾吊车，跨度为S= 28.5m。钢材采用Q235，焊条为E43型。
（2）吊车采用大连重工集团有限公司2003年DSQD系列产品。轮距W = 5600 mm，桥架宽度B= 6620 mm；最大轮压 ，小车重 ，吊车总重 。吊车轮压及轮距如图1所示：
吊车梁设计-经验总结
12.1吊车梁系统的组成2.2吊车梁上的荷载2.3吊车梁内力计算2.4吊车梁截面验算(4)其他荷载(2)吊车横向水平荷载(1)吊车竖向荷载(3)吊车纵向水平荷载(1)简支吊车梁(2)连续吊车梁2.4.2强度计算2.4.1一般规定2.4.3腹板及横向加劲肋强度补充计算2.4.4整体稳定计算2.4.5刚度计算2.4.6疲劳计算22.5吊车梁连接计算及构造要求2.5.4其它构造要求2.5.1梁腹板与翼缘板连接2.5.2支座加劲肋与腹板、翼缘板连接2.5.3吊车梁与柱的连接2.7 车挡2.6吊车轨道3横行小车吊车梁柱吊车桥架4吊车是厂房中常见的起重设备，按照吊车的利用次数和荷载大小，国家标准《起重机设计规范》(GB3811)将其分为八个工作级别，称为A1～A8。
工作制等级轻级中级重级特重级工作级别A1～A3A4、A5A6、A7A8工作制等级和工作级别的对应关系许多文献习惯将吊车以轻、中、重和特重四个工作制等级来划分，它们之间的对应关系如下：5《起重机设计规范》GB3811-1983附录A6●吊车梁(或吊车桁架)●制动结构●辅助桁架●支撑1-吊车梁；2-制动梁；3-制动桁架；4-辅助桁架；5-水平支撑；6-垂直支撑吊车梁及制动结构的组成组成：7吊车梁类型：按计算简图：●简支梁●连续梁按构造：●焊接梁●高强度螺栓桁架梁●栓-焊梁按构件类型：●实腹梁●型钢截面●焊接工字形截面●箱形截面●上行式直接支承吊车桁架：●上行式间接支承吊车桁架：吊车轨道直接铺设在桁架上弦上桁架梁上弦放置节点间短梁，以承受吊车荷载●吊车桁架8制动结构：●制动梁●制动桁架●承受横向水平荷载，保证吊车梁的整体稳定●可作为人行走道和检修平台作用：宽度：●应依吊车起重量﹑柱宽以及刚度要求确定。
●一般不小于0.75m 。
●宽度≤1.2m 时，常用制动梁●宽度＞1.2m 时，宜采用制动桁架制动结构选用：对于硬钩吊车的吊车梁，其动力作用较大，均宜采用制动梁。
工字型吊车梁设计
工字型吊车梁设计一、 基本设计资料 A 组：吊车梁跨度6m ，无制动结构，支承于钢柱，采用平板支座。
跨内设有两台Q=16t/3.2t 中级工作制（A5）软钩吊车，吊车跨度L K =28.5m 。
吊车规格，吊车宽度B=7004mm ，轮距W=5000mm ，小车质量g=6.427t ，吊车总质量G=37.967t ，最大轮压P max =202KN 。
吊车轮距如下图。
吊车梁采用Q235钢材，E43型焊条。
B 组：吊车梁跨度12m ，无制动结构，支承于钢柱，采用平板支座。
跨内设有两台Q=20t/5t 中级工作制（A5）软钩吊车，吊车跨度L K =31.5m 。
吊车规格，吊车宽度B=6434mm ，轮距W=5000mm ，小车质量g=6.858t ，吊车总质量G=41.497t ，最大轮压P max =231KN 。
吊车轮距如下图。
吊车梁采用Q235钢材，E43型焊条。
100210025000717717 50002二、设计内容1.吊车梁荷载及内力计算2.吊车梁的截面选择2.吊车梁的刚度、强度及稳定性验算；3.翼缘与腹板连接焊缝的验算；4.画出吊车梁详图、吊车梁安装节点图、吊车梁系统平面布置图。
三、设计要求设计分两组进行，每位同学在一周内完成指定的课程设计内容，并提供相应计算书及施工图纸。
四、设计要点提示。
的吊车梁，可取对于05.112=ωβm五、参考文献1.《钢结构设计手册》编辑委员会钢结构设计手册（上册）北京：中国建筑工业出版社 2004.12.陈志华建筑钢结构设计天津：天津大学出版社 2004.33.王肇明建筑钢结构设计上海：同济大学出版社 2001.2。
2.6吊车梁设计资料
12
¢ 连接构造
制动梁（或制动桁架） 花纹钢板 横隔 （竖向支撑） 吊车梁
加劲肋
d) 加劲肋 角钢斜撑 制动梁
a)吊车梁斜向支撑
b)制动梁挂于墙架柱
c)制动桁架时支撑布置
13
¢ 连接构造
对于设置在边柱上跨度大于18m的轻、中级载荷状态吊
车梁和跨度大于12m的重级和超重级载荷状态的吊车梁，应设 置辅助桁架，以及水平支撑系统和竖向（即横隔）支撑系统。 辅助桁架设置在制动梁的外翼缘（或弦杆）处的竖向平面内， 横向高度与吊车梁相等，其下弦杆与吊车梁下翼缘用水平支
7
¢ 连接构造 ¢ 配筋构造
纵筋：不能有接头，不宜采用光面钢筋，肋 部两侧设腰筋；
箍筋：不得采用开口箍，梁端 内增加20~25%；
la 1.5h 范围
端部：沿梁高设置焊在锚板上的竖向钢筋和水 平封闭箍筋。
8
2.6.4 钢吊车梁（实腹式）设计要点
一、计算内容
上翼缘 正应力 ¢ 强度 剪应力 下翼缘 ¢ 疲劳强度
2.6 吊车梁设计要点
1
2.6.1 概述
•吊车梁直接承受吊车荷载，并构成纵向排架，加强厂 房纵向刚度，传递纵向荷载。是单层工业厂房的重要 构件。
•吊车梁按材料可分为：
变截面吊车梁
混凝土吊车梁 等截面吊车梁 实腹式 下撑式 桁架式 组合吊车梁
鱼腹式 折线式
钢吊车梁
2
(a)
(b)
实腹式吊车梁
下撑式吊车梁 桁架式吊车梁
撑相连，形成空间体系，再每隔一定距离设置竖向支撑作为
横隔以增加空间抗扭刚度，见图2-84c。对于中间柱上成对设 置的等高吊车梁，可以省去辅助桁架，只需在相邻吊车梁的 下翼缘间设置水平支撑和适当设置几道竖向支撑。
吊车梁设计【范本模板】
一、吊车梁所承受的荷载吊车在吊车梁上运动产生三个方向的动力荷载：竖向荷载、横向水平荷载和沿吊车梁纵向的水平荷载。
纵向水平荷载是指吊车刹车力,其沿轨道方向由吊车梁传给柱间支撑，计算吊车梁截面时不予考虑。
吊车梁的竖向荷载标准值应采用吊车最大轮压或最小轮压。
吊车沿轨道运行、起吊、卸载以及工件翻转时将引起吊车梁振动。
特别是当吊车越过轨道接头处的空隙时还将发生撞击。
因此在计算吊车梁及其连接强度时吊车竖向荷载应乘以动力系数.对悬挂吊车(包括电动葫芦）及工作级别A1～A5的软钩吊车,动力系数可取1。
05；对工作级别A6~A8的软钩吊车、硬钩吊车和其他特种吊车，动力系数可取为1。
1。
吊车的横向水平荷载由小车横行引起,其标准值应取横行小车重量与额定起重量之和的下列百分数,并乘以重力加速度：1）软钩吊车:当额定起重量不大10吨时，应取12%；当额定起重量为16～50吨时，应取10%；当额定起重量不小于75吨时,应取8%。
2）硬钩吊车:应取20%。
横向水平荷载应等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直,并考虑正反两个方向的刹车情况。
对于悬挂吊车的水平荷载应由支撑系统承受，可不计算.手动吊车及电动葫芦可不考虑水平荷载。
计算重级工作制吊车梁及其制动结构的强度、稳定性以及连接(吊车梁、制动结构、柱相互间的连接)的强度时，由于轨道不可能绝对平行、轨道磨损及大车运行时本身可能倾斜等原因,在轨道上产生卡轨力,因此钢结构设计规范规定应考虑吊车摆动引起的横向水平力，此水平力不与小车横行引起的水平荷载同时考虑。
二、吊车梁的形式吊车梁应该能够承受吊车在使用中产生的荷载。
竖向荷载在吊车梁垂直方向产生弯矩和剪力，水平荷载在吊车梁上翼缘平面产生水平方向的弯矩和剪力。
吊车的起重量和吊车梁的跨度决定了吊车梁的形式。
吊车梁一般设计成简支梁，设计成连续梁固然可节省材料，但连续梁对支座沉降比较敏感，因此对基础要求较高.吊车梁的常用截面形式，可采用工字钢、H 型钢、焊接工字钢、箱型梁及桁架做为吊车梁.桁架式吊车梁用钢量省，但制作费工，连接节点在动力荷载作用下易产生疲劳破坏，故一般用于跨度较小的轻中级工作制的吊车梁.一般跨度小起重量不大(跨度不超6米，起重量不超过30吨）的情况下,吊车梁可通过在翼缘上焊钢板、角钢、槽钢的办法抵横向水平荷载，对于焊接工字钢也可采用扩大上翼缘尺寸的方法加强其侧向刚度.对于跨度或起重量较大的吊车梁应设置制动结构,即制动梁或制动桁架；由制动结构将横向水平荷载传至柱，同时保证梁的整体稳定。
吊车梁的设计
针对不同的柱底，可能是不同的组合起控制作用!不过，如果是多层结构，风是不是参与组合影响不大!桩计算功能我没用过，但是如果你输入了基础埋深，其土重应该考虑进去了。
转载一篇关于吊车梁设计的总结，供大家参考：一、吊车梁所承受的荷载吊车在吊车梁上运动产生三个方向的动力荷载：竖向荷载、横向水平荷载和沿吊车梁纵向的水平荷载。
纵向水平荷载是指吊车刹车力，其沿轨道方向由吊车梁传给柱间支撑，计算吊车梁截面时不予考虑。
吊车梁的竖向荷载标准值应采用吊车最大轮压或最小轮压。
吊车沿轨道运行、起吊、卸载以及工件翻转时将引起吊车梁振动。
特别是当吊车越过轨道接头处的空隙时还将发生撞击。
因此在计算吊车梁及其连接强度时吊车竖向荷载应乘以动力系数。
对悬挂吊车（包括电动葫芦）及工作级别A1~A5的软钩吊车，动力系数可取1.05；对工作级别A6~A8的软钩吊车、硬钩吊车和其他特种吊车，动力系数可取为1.1。
吊车的横向水平荷载由小车横行引起，其标准值应取横行小车重量与额定起重量之和的下列百分数，并乘以重力加速度：1）软钩吊车：当额定起重量不大于10吨时，应取12%；当额定起重量为16~50吨时，应取10%；当额定起重量不小于75吨时，应取8%。
2）硬钩吊车：应取20%。
横向水平荷载应等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并考虑正反两个方向的刹车情况。
对于悬挂吊车的水平荷载应由支撑系统承受，可不计算。
手动吊车及电动葫芦可不考虑水平荷载。
计算重级工作制吊车梁及其制动结构的强度、稳定性以及连接（吊车梁、制动结构、柱相互间的连接）的强度时，由于轨道不可能绝对平行、轨道磨损及大车运行时本身可能倾斜等原因，在轨道上产生卡轨力，因此钢结构设计规范规定应考虑吊车摆动引起的横向水平力，此水平力不与小车横行引起的水平荷载同时考虑。
二、吊车梁的形式吊车梁应该能够承受吊车在使用中产生的荷载。
竖向荷载在吊车梁垂直方向产生弯矩和剪力，水平荷载在吊车梁上翼缘平面产生水平方向的弯矩和剪力。
吊车梁设计
吊车梁设计吊车梁设计吊车梁一般是简支的(构造简单,施工方便,对支座沉降不敏感)常见的形式有：型钢梁(1)、组合工字型梁(2)、箱形梁(3)、吊车桁架(4)等。
吊车梁设计吊车梁一般是简支的(构造简单,施工方便,对支座沉降不敏感)常见的形式有：型钢梁(1)、组合工字型梁(2)、箱形梁(3)、吊车桁架(4)等。
吊车梁设计吊车梁一般是简支的(构造简单,施工方便,对支座沉降不敏感)常见的形式有：型钢梁(1)、组合工字型梁(2)、箱形梁(3)、吊车桁架(4)等。
竖向荷载、横向水平荷载、纵向水平荷载。
竖向荷载包括吊车及其重物、吊车梁自重。
吊车经过轨道接头处时发生撞击，对梁产生动力效应。
设计时采取加大轮压的方法加以考虑。
横向水平荷载由卡轨力产生（轨道不平顺），产生横向水平力。
荷载规范规定，吊车横向水平荷载标准值应取横行小车重力g与额定起重量的重力Q之和乘以下列百分数：软钩吊车：Q≤100kN时, 取20％Q＝150～500kN时, 取10％Q≥750kN时，取8％硬钩吊车：取20％GB50017规定，重级工作制（工作级别为A6～A8）吊车梁，由于吊车摆动引起的作用于每个轮压处的水平力标准值为：吊车梁的内力计算计算吊车梁的内力时，由于吊车荷载为移动荷载，首先应按结构力学中影响线的方法确定各内力所需吊车荷载的最不利位置，再按此求出吊车梁的最大弯矩及其相应的剪力、支座处最大剪力、以及横向水平荷载作用下在水平方向所产生的最大弯矩。
计算吊车梁的强度、稳定和变形时，按两台吊车考虑；疲劳和变形的计算，采用吊车荷载的标准值，不考虑动力系数。
1、移动荷载作用下的计算，首先根据影响线方法确定荷载的最不利位置；2、其次，求出吊车梁的最大弯矩及相应剪力、支座处最大剪力，横向水平荷载作用下的最大弯矩3、进行强度和稳定计算时，一般按两台吊车的最不利荷载考虑；疲劳计算时则按一台最大吊车考虑。
吊车梁的截面验算截面设计求出吊车梁最不利的内力之后，根据第5章组合梁截面选择的方法试选吊车梁截面.截面验算截面验算时，假定竖向荷载由吊车梁承受，横向水平荷载由加强的吊车梁上翼缘、制动梁或制动桁架承受，并忽略横向水平荷载所产生的偏心作用。
吊车梁设计
吊车梁：吊车梁是支撑桥式起重机运行的梁结构。
梁上有吊车轨道，起重机通过轨道在吊车梁上来回行驶。
简介：吊车梁是支撑桥式起重机运行的梁结构。
梁上有吊车轨道，起重机通过轨道在吊车梁上来回行驶。
为节省钢材，中国多采用钢筋混凝土吊车梁，其结构形式可为现浇整体式或预制装配式。
分类：地下厂房中的吊车支承结构除地面厂房中通常采用的吊车梁、柱结构形式外，还有：(1)悬挂式吊车梁，吊车梁悬挂在厂房顶拱的拱座上；(2)岩锚式吊车梁，吊车梁用锚杆、锚索锚固于岩壁上；(3)岩台式吊车梁，吊车梁敷设在岩台上；(4)带形牛腿吊车梁，在整体式钢筋混凝土衬砌上伸出带形牛腿作为吊车梁。
悬挂式、岩锚式和岩台式吊车梁结构的最大优点是不建吊车柱，可在厂房硐室尚未向下扩大开挖时提前施工吊车梁，提早组装吊车，还可以减小厂房的开挖跨度。
规范要求：1 焊接吊车梁的翼缘板宜用一层钢板，当采用两层钢板时，外层钢板宜沿梁通长设置，并应在设计和施工中采取措施使上翼缘两层钢板紧密接触。
2 支承夹钳或刚性料耙硬钩吊车以及类似吊车的结构，不宜采用吊车桁架和制动桁架。
3 焊接吊车桁架应符合下列要求：在桁架节点处，腹杆与弦杆之间的间隙A不宜小于50MM，节点板的两侧边宜做成半径R不小于60MM的圆弧；节点板边缘与腹杆轴线的夹角Θ不应小于30。
节点板与角钢弦杆的连接焊缝，起落弧点应莹少缩进5MM；竹点板与H形截面弦杆的T形对接与角接组合焊缝应子焊透，圆弧处不得有起落弧缺陷，其中重级工作制吊车桁架的圆弧处应予打磨，使之与弦杆平缓过渡。
杆件的填板当用焊缝连接时，焊缝起落弧点应缩进至少5MM，重级工作制吊车桁架杆件的填板应采用高强度螺栓连接。
吊车梁翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板和引出板割去处应户打磨平整。
焊接吊车梁和焊接吊车桁架的工地移段拼接应采用焊接或高强度螺栓的摩擦型连接。
吊车梁横向加劲肋的宽度不宜小于90MM。
在支座处的横向加劲肋应在腹板两侧成对设置，并片与梁上下翼缘刨平顶紧。
吊车梁设计
吊车梁用于在车间内装载吊车，称为吊车梁。
它通常安装在工厂的上部。
起重机梁是起重机的基础。
吊车梁上有一条吊车轨道，吊车通过导轨在吊车梁上来回移动。
横梁的一些横截面是箱形并焊接的。
另一些是简单的，通过焊接型材，通常是钢筋混凝土或钢结构而形成。
吊车梁和吊车桁架的设计规范和要求1.焊接吊车梁的法兰板应使用一层钢板。
当使用两层钢板时，应沿横梁的全长设置外钢板，并在设计和施工中应采取措施使上法兰的两层钢板紧密接触。
2.起重机桁架和制动桁架不适用于支撑夹具或刚性耙硬钩起重机以及类似的起重机结构。
3.焊接起重机的桁架应满足以下要求：（1）在桁架节点处，腹板构件与弦之间的间隙a不得小于50 mm，角撑板的两侧应制成半径r不小于60 mm的弧;角撑板边缘与腹板构件轴线之间的夹角θ应不小于30°（图8.5.3-1）；对于角撑板与角钢弦之间的连接焊接，引弧点应减小5mm（图8.5.3-la）；竹尖板和H型弦的T形和对接角焊应完全焊接，电弧处不应有电弧缺陷。
重型起重机桁架的弧应打磨，使其与弦平滑过渡（图8.5.3-1b）。
（2）当通过焊接连接杆的填充板时，焊接接头的弧点应缩回至少5mm（图8.5.3-1c），重型起重机桁架构件的填充板应用高强度螺栓连接。
（3）当桁架构件为H形时，接头结构可以采用图8.5.3-2的形式。
4.吊车梁的翼缘板或腹板的焊接和拼接应在垫板和垫板上焊接，并在垫板和垫板的切口处打磨平整。
焊接吊车梁和焊接吊车桁架的现场移动段拼接应采用高强度螺栓的焊接或摩擦式连接。
5.在吊车梁或吊车托架的焊接中，第7.1.1条要求完全焊接的对接和T形角焊的组合焊接形式应如图8.5.5所示。
6.起重机横梁的横向加强筋宽度应不小于90mm。
支撑处的横向加劲肋应成对布置在腹板的两侧，并应用横梁的上，下凸缘进行规划和拧紧。
中间横向加劲肋的l端应平整，并与梁工厂的法兰紧密连接。
在重型起重机梁中，中间的横向加劲肋成对布置在腹板的两侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊车梁形式与设计
在设计中经常遇到吊车梁的设计，本文主要从吊车梁所承受的荷载、吊车梁的形式、吊车梁的设计等方面简单谈一下。
标签：吊车梁荷载截面设计稳定性验算制动结构
0引言
在工业工程项目中，设计时经常遇到吊车梁，下面我简要谈谈我在这方面的总结，主要包括；吊车梁所承受的荷载、吊车梁的形式、吊车梁的设计等方面。
1吊车梁所承受的荷载
吊车在吊车梁上运动产生三个方向的动力荷载：竖向荷载、横向水平荷载和沿吊车梁纵向的水平荷载。
纵向水平荷载是指吊车刹车力，其沿轨道方向由吊车梁传给柱间支撑，计算吊车梁截面时不予考虑。
吊车梁的竖向荷载标准值应采用吊车最大轮压或最小轮压。
吊车沿轨道运行、起吊、卸载以及工件翻转时将引起吊车梁振动，特别是当吊车越过轨道接头处的空隙时还将发生撞击，因此在计算吊车梁及其连接强度时吊车竖向荷载应乘以动力系数。
对悬挂吊车(包括电动葫芦)及工作级别A1～A5的软钩吊车，动力系数可取1.05：对工作级别A6～A8的软钩吊车、硬钩吊车和其他特种吊车，动力系数可取为1.1。
横向水平荷载应等分于桥架的两端，分别由轨道上的车轮平均传至轨道，其方向与轨道垂直，并考虑正反两个方向的刹车情况。
对于悬挂吊车的水平荷载应由支撑系统承受，可不计算。
手动吊车及电动葫芦可不考虑水平荷载。
计算重级工作制吊车梁及其制动结构的强度、稳定性以及连接(吊车梁、制动结构、柱相互间的连接)的强度时，由于轨道不可能绝对平行、轨道磨损及大车运行时本身可能倾斜等原因，在轨道上产生卡轨力，因此钢结构设计规范规定应考虑吊车摆动引起的横向水平力，此水平力不与小车横行引起的水平荷载同时考虑。
2吊车梁的形式
吊车梁一般设计成简支梁，设计成连续梁固然可节省材料，但连续梁对支座沉降比较敏感，因此对基础要求较高。
吊车梁的常用截面形式，可采用工字钢、H型钢、焊接工字钢、箱型梁及桁架做为吊车梁。
桁架式吊车梁用钢量省，但制作费工，连接节点在动力荷载作用下易产生疲劳破坏，故一般用于跨度较小的轻中级工作制的吊车梁。
一般跨度小起重量不大(跨度不超过6米，起重量不超过30吨)的情况下，吊车梁可通过在翼缘上焊钢板、角钢、槽钢的办法抵抗横向水平荷载，对于焊接工字钢也可采用扩大上翼缘尺寸的方法加强其侧向刚度。
对于跨度或起重量较大的吊车梁应设置制动结构，即制动梁或制动桁架；由制动结构将横向水平荷载传至柱，同时保证梁的整体稳定。
制动梁的宽度不宜小于1～1.5米，宽度较大时宜采用制动桁架。
吊车梁的上翼缘充当制动结构的翼缘或弦杆，制动结构的另一翼缘或弦杆可以采用槽钢或角钢。
制动结构还可以充当检修走道，故制动梁腹板一般采用花纹钢板，厚度6～10毫米。
对于跨度大于或等于12米的重级工作制吊车梁，或跨度大于或等于18米的轻中级工作制吊车梁宜设置辅助桁架和下翼缘(下弦)水平支撑系统，同时设置垂直支撑，其位置不宜设在发生梁或桁架最大挠度处，以免受力过大造成破坏。
对柱两侧均有吊车梁的中柱则应在两吊车梁间设置制动结构。
3吊车梁的设计
3.1吊车梁钢材的选择吊车梁承受动态荷载的反复作用，因此，其钢材应具有良好的塑性和韧性，且应满足钢结构设计规范GB50017条款3.3.2～3.3.4的要求。
3.2吊车梁的内力计算由于吊车荷载为移动荷载，计算吊车梁内力时必须首先用力学方法确定使吊车梁产生最大内力(弯矩和剪力)的最不利轮压位置，然后分别求梁的最大弯矩及相应的剪力和梁的最大剪力及相应弯矩，以及横向水平荷载在水平方向产生的最大弯矩。
计算吊车梁的强度及稳定时按作用在跨间荷载效应最大的两台吊车或按实际情况考虑，并采用荷载设计值。
计算吊车梁的疲劳及挠度时应按作用在跨间内荷载效应最大的一台吊车确定，并采用不乘荷载分项系数和动力系数的荷载标准值计算。
求出最不利内力后选择梁的截面和制动结构。
3.3吊车梁的强度、稳定承载力验算
3.3.1强度验算假定吊车横向水平荷载由梁加强的上翼缘或制动梁或桁架承受，竖向荷载则由吊车梁本身承受，同时忽略横向水平荷载对制动结构的偏心作用。
对于无制动结构的吊车梁按下式验算受压区最大正应力：对于焊接组合梁尚应验算翼缘与腹板交界处的折算应力。
梁的支座截面的最大剪应力，在选截面时已予保证，不必验算。
3.3.2局部稳定验算对于焊接组合梁，应进行局部稳定设计及验算。
3.3.3整体稳定验算当采用制动梁或制动桁架时，梁的整体稳定能够保证，不必验算。
3.3.4吊车梁疲劳验算吊车梁直接承受动力荷载，对重级工作制吊车梁和重级、中级工作制吊车桁架可作为常幅疲劳，验算疲劳强度。
验算的部位一般包括：受拉翼缘与腹板连接处的主体金属、受拉区加劲肋的端部和受拉翼缘与支撑的连接等处的主体金属以及角焊缝连接处。
3.3.6吊车梁刚度验算吊车梁在竖向荷载作用下的挠度要满足给出的容许限值要求。
对冶金工厂或类似车间中工作制为A7、A8的吊车梁，按一台最大吊车的横向水平荷载(按《建筑结构荷载规范)，GB50009或本节5.6.1款取值)产生的撓度不宜超过制动结构跨度的1/2200。
应注意的是：在计算竖向挠度时系按自重和起重量最大的一台吊车计算。
3.3.6吊车梁的合理构造设计应力集中是造成疲劳破坏的主要原因，因而应特别关注吊车梁的细部构造设计。
焊接组合吊车梁的翼缘宜用一层钢板，当采用两层钢板时，外层钢板宜沿梁通长设置，并应在设计和施工中采取措施使上翼缘两层钢板紧密接触。
吊车梁的翼缘板或腹板的焊接拼接应采用加引弧板和引出板的焊透对接焊缝，引弧板和引出板割去处应予打磨平整。
焊接吊车梁和焊接吊车桁架的工地整段拼接应采用焊接或高强螺栓的摩擦型连接。
吊车梁横向加劲肋的宽度不宜小于90mm。
在支座处的横向加劲肋应在腹板两侧成对布置，并与梁上下翼缘刨平顶紧。
中间横向加劲肋的上端应与梁的上翼缘刨平顶紧，在重级工作制吊车梁中，中间横向加劲肋亦应在腹板两侧成对布置，而中、轻级工作制吊车梁则可单侧设置或两侧错开设置。
在焊接吊车梁中，横向加劲肋(含短加劲肋)不得与受拉翼缘相焊，但可与受压翼缘焊接，端加劲肋可与梁上下翼缘相焊，中间横向加劲肋的下端宜在距受拉下翼缘50~100mm处断开，其与腹板的连接焊缝不宜在肋下端起落弧。
当吊车梁受拉翼缘与支撑相连时，不宜采用焊接连接。
重级工作制吊车梁中，上翼缘与柱或制动桁架传递水平力的连接宜采用高强度螺栓的磨擦型连接，而上翼缘与制动梁的连接，可采用高强度螺栓摩擦型连接或焊缝连接。
吊车梁端部与柱的连接构造应设法减少由于吊车梁弯曲变形而在连接处产生的附加应力。
吊车梁的受拉翼缘边缘，宜为轧制边或自动气割边，当用手工气割或剪切机切割时，应沿全长刨边。
吊车梁的受拉翼缘上下不得焊接悬挂设备的零件，并不宜在该处打火或焊接夹具。
