第六章平面连杆机构判断题1.铰链四杆机构中的最短杆(就是)曲柄。
(不一定是)2.把(铰链四杆机构)中的最短杆作为机架,就可以得到双曲柄机构。
(曲柄摇杆机构)3.在曲柄长度不相等的双曲柄机构中,主动曲柄作等速转动,从动曲柄作变速转动。
(对)4.家用缝纫机的脚踏板机构是采用(双摇杆)机构。
(曲柄摇杆)5.平面连杆机构的基本形式是铰链四杆机构。
(对)6.曲柄和(连杆)都是连架杆。
(摇杆)7.铰链四杆机构都有连杆和机架。
(对)8.在平面连杆机构中,以最短杆为机架,(就)能得到双曲柄机构。
(不一定)9.在平面四杆机构中,只要两个连架杆都能绕机架作整周转动,必然是双曲柄机构。
(对)10.利用选择不同构件作机架的方法,可以把曲柄摇杆机构改变成双摇杆机构。
(对)11.铰链四杆机构形式的改变,(只能)通过选择不同构件作机架来实现。
(不一定)12.曲柄摇杆机构中,(摇杆)两极限位置所夹锐角称为极位夹角。
(曲柄)13.摆动导杆机构若以曲柄为主动件,导杆一定具有急回特性。
(对)14.因为偏心轮机构中的滑块不能作为主动件,偏心轮机构不存在死点位置。
(对)15.偏置曲柄滑块机构(没有)急回特性。
(有)16.在曲柄摇杆机构中,(当) 曲柄和连杆共线,就是死点位置。
(当摇杆为主动件时)17曲柄极位夹角θ越大,行程速度变化系数K也越大,机构的急回特性越显著。
(对)18.在平面四机构中,凡是能把转动运动转换成往复运动的机构,都会具有急回运动特性。
(对)19.极位夹角θ的大小,是根据设计时事先确定的K值,通过公式求得的。
(对)20.曲柄在死点位置的运动方向与原先的运动方向(相同)。
(不一定相同)21.在实际生产中,机构的死点位置对工作(都是不利的)。
(有利有弊)22.双曲柄机构(没有)死点位置。
(有)23.曲柄摇杆机构中,当曲柄为主动件时机构(有)死点位置。
(没有)24.双摇杆机构无急回特性。
(对)25.四杆机构的死点位置与哪个构件为原动件(无关)。
《机械设计基础》-题库
《机械设计基础》一.填空题:1.机械设计课程主要讨论通用机械零件和部件的设计计算理论和方法。
2.机械零件设计应遵循的基本准则:强度准则、刚度准则、耐磨性准则、震动稳定性准则。
3.强度:零件抵抗破裂(表面疲劳、压溃、整体断裂)及塑性变形的能力。
1.所谓机架是指机构中作为描述其他构件运动的参考坐标系的构件。
2.机构是机器中的用以传递与转换运动的单元体;构件是组成机构的运动单元;零件组成机械的制造单元。
3.两构件组成运动副必须具备的条件是两构件直接接触并保持一定的相对运动。
4.组成转动副的两个运动副元素的基本特征是圆柱面。
5.两构件通过面接触而形成的运动副称为低副,它引入2个约束,通过点线接触而构成的运动副称为高副,它引入1个约束。
6.机构的自由度数等于原动件数是机构具有确定运动的条件。
7.在机构运动简图上必须反映与机构运动情况有关的尺寸要素。
因此,应该正确标出运动副的中心距,移动副导路的方向,高副的轮廓形状。
1.铰链四杆机构若最短杆与最长杆长度之和小于等于其余两杆长度之和则可能存在曲柄。
其中若最短杆是连架杆,则为曲柄摇杆机构;若最短杆是连杆,则为双摇杆机构;若最短杆是机架,则为双曲柄机构;若最短杆与最长杆长度之和大于其余两杆长度之和则不存在曲柄(任何情况下均为双摇杆机构)2.最简单的平面连杆机构是两杆机构。
3.为保证连杆机构传力性能良好,设计时应使最小传动角γmin≥[γ]4.机构在死点位置时的传动角γ=0°.5.平面连杆机构中,从动件压力角α与机构传动角γ之间的关系是α+γ=90°.6.曲柄摇杆机构中,必然出现死点位置的原动件是摇杆。
7.曲柄滑块机构共有6个瞬心。
8.当连杆机构无急回运动特性时行程速比系数K=1.9.以曲柄为主动件的曲柄摇杆机构、曲柄滑块机构中,可能出现最小传动角的位置分别是曲柄与机架共线、曲柄两次垂直于滑块导路的瞬时位置,而导杆机构λ始终是90°1.凸轮的基圆半径是指凸轮转动中心至理论廓线的最小半径。

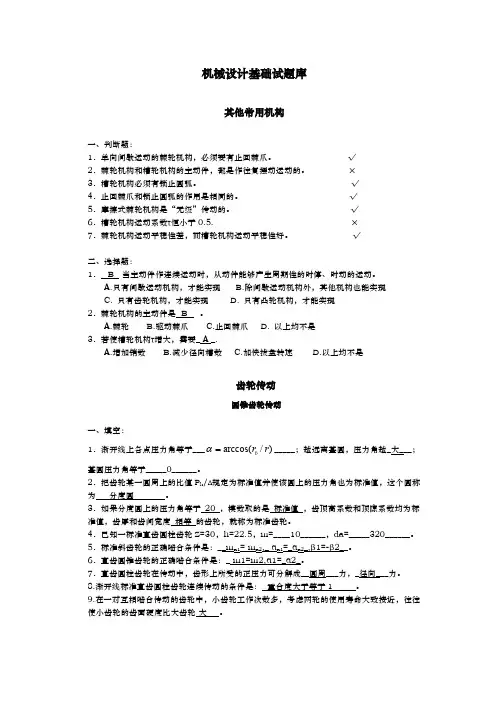

机械设计基础试题库齿轮传动
13.标准直齿圆柱齿轮不发生根切的最少齿数为 17
。
二、判断题:
1.模数没有单位,只有大小。
(× )
2.齿轮的标准压力角和标准模数都在分度圆上。
(√)
3.单个齿轮既有分度圆,又有节圆。
(×)
4.斜齿轮具有两种模数,其中以端面模数作为标准模数。
(×)
5.标准直齿圆锥齿轮,规定以小端的几何参数为标准值。
使小齿轮的齿面硬度比大齿轮 大 。
10.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时,
这对齿轮的中心距为
a
m 2
(z的渐开线直齿圆柱标准齿轮,节圆与
分度圆
重合,啮合
角在数值上等于
分度圆
上的压力角。
12.相啮合的一对直齿圆柱齿轮的渐开线齿廓,其接触点的轨迹是一条 直 线。
___C___。
A. 82
B. 80
C. 78
D.76
14.对齿面硬度 HB≤350 的闭式齿轮传动,主要的失效形式是___B____。
A.轮齿疲劳折断 B.齿面点蚀 C.齿面磨损 D.齿面胶合 E.齿面塑性变形
15.开式齿轮传动的主要失效形式是___C____。
A.轮齿疲劳折断 B.齿面点蚀 C.齿面磨损 D.齿面胶合 E.齿面塑性变形
√
二、选择题:
1. B 当主动件作连续运动时,从动件能够产生周期性的时停、时动的运动。
A.只有间歇运动机构,才能实现 B.除间歇运动机构外,其他机构也能实现
C. 只有齿轮机构,才能实现
D. 只有凸轮机构,才能实现
2.棘轮机构的主动件是 B 。
A.棘轮 B.驱动棘爪 C.止回棘爪 D. 以上均不是
《机械设计基础》答案
在图中,从给定的条件可知,轮1和轮3的绝对转向相反,已 的值为正, 的值为负,代入上式中,则有
即
于是解得
其值为正,说明H的转向与轮1的转向相同。
5-10 在题5-10图所示机构中,已知 , , , , , , ,求:
(1)当 、 时,
(2)当 时,
键16×80 GB/T 1096-2003
同时可查得键的厚度尺寸
然后根据题10-8中传递的转矩,利用公式(10-26)及表10-10进行验算强度即可
第11章 齿轮传动
11-1
解:利用题中给定的条件可推导出:
11-4
解:本题为设计计算题,按照例题的步骤进行计算即可。
11-6
解:(1) ;(2) ;(3) ;(4)
解:
以踏板为主动件,所以最小传动角为0度。
2-6设计一曲柄摇杆机构。已知摇杆长度 ,摆角 ,摇杆的行程速比变化系数 。(1)用图解法确定其余三杆的尺寸;(2)用式(2-6)和式(2-6)'确定机构最小传动角 (若 ,则应另选铰链A的位置,重新设计)。
解:由K=1.2可得极位夹角
2-7 设计一曲柄滑块机构,如题2-7图所示。已知滑块的行程 ,偏距 ,行程速度变化系数 ,求曲柄和连杆的长度。
解:各偏心质量产生的质径积分别为:
于是不平衡质径积的向量和为:
即应在图示反方向的方位加上质径积 ,回转件才能达到平衡。
第10章 连接
10-4
解:设螺旋副的升角为 ,当量摩擦角为 ,当量摩擦系数用 表示
则
已知 ,则 ,
(1)工作台上升的效率为
(2)稳定上升时加于螺杆上的力矩为
(3)螺杆的导程为
则可得螺杆的转速为:
机械设计基础试题库_齿轮机构
第4章齿轮机构习题与参考答案一、复习思考题1.要使一对齿轮的瞬时传动比保持不变,其齿廓应符合什么条件2.渐开线是怎样形成的它有哪些重要性质试根据渐开线性质来解释以下结论:(1)渐开线齿轮传动的啮合线是一条直线;(2)渐开线齿廓传动时,其瞬时传动比保持不变;(3)渐开线齿条的齿廓是直线;(4)齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓;(5)一对互相啮合的标准齿轮,小齿轮齿根齿厚比大齿轮齿根厚度小。
3.节圆和分度圆有何区别压力角和啮合角有何区别,在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4.什么是渐开线齿轮传动的可分性如令一对标准齿轮的中心距略大于标准中心距,能不能传动有什么不良影响5.渐开线齿轮正确啮合的条件是什么满足正确啮合条件的一对齿轮是否一定能连续传动6.何谓理论啮合线段和实际啮合线段何谓重合度重合度等于1和小于1各会出现什么情况重合度等于2表示什么意义7.何谓根切想象什么条件下会发生根切现象根切的齿轮有什么缺点根切与齿数有什么关系正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少8.何谓变位齿轮为什么要使用变位齿轮移距系数的正负是怎样规定的正移距的变位齿轮其分度圆齿厚是增大还是减小9.试述一对斜齿圆柱齿轮的正确啮合条件与直齿轮比较,斜齿轮传动有哪些优缺点10.斜齿轮和圆锥齿轮的当量齿数各有何用处当量齿数是否一定是整数11.什么叫标准齿轮什么叫标准安装什么叫标准中心距12.渐开线齿轮的齿廓形状与什么因素有关一对互相啮合的渐开线齿轮,若其齿数不同,齿轮渐开线形状有什么不同若模数不同,但分度圆及压力角相同,齿廓的渐开线形状是否相同若模数、齿数不变,而改变压力角,则齿廓渐开线的形状是否相同13.斜齿圆柱齿轮的重合度大小与螺旋角有什么关系14.有两对标准安装的标准直齿圆柱齿轮传动,其中一对的有关参数为:m=5mm ,*a =1,α=20°,Z 1=24,Z 2=45;另一对的有关参数为:m=2mm ,*a =1,α=20°,Z 1=24, Z 2=45,试问这两对齿轮传动的重合度哪一对大15.若一对渐开线齿轮传动的重合度εα=,它是否表示在一对齿轮的啮合过程中,有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合16.一个标准齿轮可以和一个变位齿轮正确啮合吗17.用α=20°的滚刀加工一个β=12°,Z=14的标准斜齿轮,是否会产生根切18.斜齿轮的实际齿数Z 和当量齿数Z V 之间有什么关系在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数19.渐开线齿轮的几何尺寸中共有几个圆哪些圆可直接测量哪些圆不能直接测量二、填空题1.以齿轮中心为圆心,过节点所作的圆称为 圆。
机械设计基础考试试题及答案
10.工作中只受弯矩不受转矩的轴叫作心轴,只受转矩不受弯矩的轴叫作传动轴,同时受弯矩和转矩的轴叫作转轴,自行车的前轴是心轴,中轴是转轴,后轴是心轴;
11.平键联接靠_挤压传递转矩,楔键联接靠_摩擦_传递转矩,楔键联接的主要缺点是_对心性不好
.轴向力:FSⅠ+FA=2430+1000=3430N>SⅡ
轴承Ⅰ被放松FaⅠ=FSⅠ=2430N
轴承Ⅱ被压紧FaⅡ=FSⅡ=3430N
当量动载荷FaⅠ/FrⅠ=2430/9000=0.27<e
XⅠ=1 YⅠ=0
PⅠ=XⅠFrⅠ=9000N
FaⅡ/FrⅡ=3430/5000=0.686>e
XⅡ=0.4 YⅡ=1.88
A)齿数,B)模数,C)齿宽
7.齿轮的渐开线形状取决于它的_C_。
A)齿顶圆,B)分度圆,C)基圆,D)齿根圆
二、填空题(有4小题,16个空,每空1分,共16分。把答案填在题中横线上)
8.机构运动简图是_用简单的线条和规定的符号代表构件和运动副,并按一定比例绘制各运动副的相对位置,因而能说明机构各构件间相对运动关系的简单图形。
A.工作齿宽b B.模数m C.齿数z D.压力角α
17.齿轮传动中,轮齿齿面的疲劳点蚀经常发生在( B )
A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分
18.普通圆柱蜗杆传动的正确啮合条件是(B)(下标t表示端面,a表示轴向,1表示蜗杆、2表示蜗轮)
A.mt1=ma2, αt1=αa2,γ=β B.ma1=mt2, αa1=αt2,γ=β
4.机构具有确定相对运动的条件是( A )
(主观题及答案)《机械设计基础》试题库
《机械设计基础》题库
题型说明:
一、单项选择题(每小题1分,共10分)
二、多项选择题(每小题2分,共20分,错选或漏选均不得分)
三、填空题(每小题2分,共20分)
四、分析设计题(每小题10分,共30分)(一)第一小题:运动简图、自由度计算或受力分析(二)第二小题:连杆机构或凸轮机构的分析与设计
(三)第三小题:轴系结构改错
五、计算题(每小题10分,共20分)
(一)第一小题:齿轮机构或轮系相关计算
(二)第二小题:带传动、齿轮传动、轴承、联接等相关计算
第二部分主观题
四、分析设计题
(一)第一小题:运动简图、自由度计算或受力分析
1、根据下列题图,绘制活塞泵的机构运动简图,注意标注构件或运动副的编号(10分)。
1、答:如图所示,以规定的符号绘出机构的运动副A、B、C、D、E、F(5分,D或E错扣1分,其他错一个扣0.5分),以简单的线条绘出构件AB、BC、CE、EF及机架(5分,错一个扣1分)。
2、根据下列题图,绘制的牛头刨床的机构运动简图,注意标注构件的编号(10分)。
2、答:如图所示,以简单的线条绘出构件机架1、2、
3、
4、
5、
6、7(7分,错
一个扣1分),以规定的符号绘出机构的运动副(3分,错一个扣0.5分)。
《机械设计基础》试题库及答案
《机械设计基础》试题库及答案机械设计基础试题库⼀、判断(每题⼀分)1、⼀部机器可以只含有⼀个机构,也可以由数个机构组成。
……(√)2、机器的传动部分是完成机器预定的动作,通常处于整个传动的终端。
(×)4、机构是具有确定相对运动的构件组合。
………………………………(√)5、构件可以由⼀个零件组成,也可以由⼏个零件组成。
………………(√)6、整体式连杆是最⼩的制造单元,所以它是零件⽽不是构件。
……(×)7、连杆是⼀个构件,也是⼀个零件。
………………………(√)8、减速器中的轴、齿轮、箱体都是通⽤零件。
………………………………(×)⼆、选择(每题⼀分)1、组成机器的运动单元体是什么?( B )A.机构 B.构件 C.部件 D.零件2、机器与机构的本质区别是什么?( A )A.是否能完成有⽤的机械功或转换机械能 B.是否由许多构件组合⽽成C.各构件间能否产⽣相对运动 D.两者没有区别3、下列哪⼀点是构件概念的正确表述?( D )A.构件是机器零件组合⽽成的。
B.构件是机器的装配单元C.构件是机器的制造单元 D.构件是机器的运动单元4、下列实物中,哪⼀种属于专⽤零件?( B )A.钉 B.起重吊钩 C.螺母 D.键5、以下不属于机器的⼯作部分的是( D )A.数控机床的⼑架 B.⼯业机器⼈的⼿臂C.汽车的轮⼦ D.空⽓压缩机三、填空(每空⼀分)1、根据功能,⼀台完整的机器是由(动⼒系统)、(执⾏系统)、(传动系统)、(操作控制系统)四部分组成的。
车床上的主轴属于(执⾏)部分。
2、机械中不可拆卸的基本单元称为(零件),它是(制造)的单元体。
3、机械中制造的单元称为(零件),运动的单元称为(构件),装配的单元称为(机构)。
4、从(运动)观点看,机器和机构并⽆区别,⼯程上统称为(机械)。
5.机器或机构各部分之间应具有_相对__运动。
机器⼯作时,都能完成有⽤的__机械功___或实现转换__能量___。
《机械设计基础》试题和答案
《机械设计基础》试题和答案《机械设计基础》是机械工程专业的一门重要课程,涵盖了机械设计的基础知识和基本技能。
下面是一份试题和答案,希望能对读者有所帮助。
一、选择题1、下列哪个零件不属于标准件?() A. 螺栓 B. 轴承 C. 齿轮 D. 连杆答案:D. 连杆2、在机械设计中,哪种材料具有较好的耐磨性和耐腐蚀性?() A. 铝合金 B. 钢 C. 聚合物 D. 陶瓷答案:D. 陶瓷3、下列哪个零件是机械传动系统中的核心零件?() A. 轴 B. 轴承 C. 齿轮 D. 联轴器答案:C. 齿轮4、下列哪个参数是用来描述齿轮的尺寸大小的?() A. 模数 B. 压力角 C. 齿数 D. 螺旋角答案:A. 模数5、下列哪个零件属于常用件?() A. 弹簧 B. 滚动轴承 C. 联轴器 D. 滑动轴承答案:A. 弹簧二、填空题1、机械设计的基本要求包括________、、、和。
答案:使用性能好、经济性好、可靠性高、安全可靠、环保性好2、根据轴的承载情况,轴可分为________、和。
答案:心轴、传动轴、转轴3、机械传动系统一般由________、________、________和________组成。
答案:原动机、传动装置、工作机构、控制系统4、齿轮的失效形式有________、________、和。
答案:轮齿折断、齿面磨损、齿面胶合、齿面点蚀5、弹簧的特性线有________、和。
答案:直线型、抛物线型、对数型三、简答题1、请简述机械设计在工业设计中的重要性。
答案:机械设计在工业设计中具有举足轻重的地位。
机械设计为产品的实现提供了技术和美学的支撑,是产品性能和使用寿命的重要保障。
同时,机械设计的美学价值也在现代工业设计中发挥着越来越重要的作用,成为产品外观和结构设计的灵感来源。
2、请说明机械零件常用金属材料应具备哪些性能。
答案:机械零件常用金属材料应具备以下性能:力学性能,包括强度、硬度、塑性和韧性等;物理性能,如导热性、导电性和密度等;化学性能,如耐腐蚀性和抗氧化性等;工艺性能,如铸造性、焊接性、切削加工性和热处理性等。
高职《机械设计基础》齿轮系作业含答案
第12章齿轮系传动。
已知轮1的转速n 1=1 000 r/min ,试求轮4的转速及转动方向。
学号:班级: 姓名:1、写出题图1中⑷[严3,⑷H 之间的关系,设已知各个齿轮的齿数。
(a)rTr1 3尸22、如图2所示的轮系中,设已知Z 1= 16,Z 2= 32,Z 2'=20, Z 3=4O , Z 3' = 2,Z 4=4O ,均为标准齿轮 n 13.图3所示的轮系中,已知 z i =100,Z 2=101,Z 2' = 100,Z 3=99,均为标准齿轮传动。
试求i Hi。
4.图10-6所示的轮系中,已知 Z 1= 40, Z 2=40, Z 3= 40,均为标准齿轮传动。
试求I -H 13。
27100) 2(101)€1_H 1岡11# J 3\Z實1图45.在图5所示的齿轮系中, 已知 z i =20, Z 2= 40, Z 2'= 20, z 3= 30, Z 4=60,均为标准齿轮传动。
6.图6示为锥齿轮组成的周转轮系。
已知Z 1=Z 2=17,Z 2, =3O ,Z 3=45,若1轮转速n 1=200r/min , 试求系杆转速n H 。
-1 ・3t L_2 f■ !(1-2)T (2-3)T (3 -4)(2)传动比:(3)根据已知条件计算:n 4=n i /i= 1000/80=12.5 r/min轮4的转向如图所示应该逆时针转动。
(1_2)T (2,-3)因为:其■”号表示轮1与轮3在反转机构中的转向相反。
由图可知该轮系为一平行轴定轴轮系与简单行星轮系组成的组合轮系,其中 行星轮系:2’— 一 4- H1.解: (a )、・Hi13«1 -«3(b )、 ・Hi13牡一叭 =(-1)2(C )、・H113时1 -时32. 解: (1)传递路线为:Z 3乙Z 3乙乙'Z 3 乙Z 2齿轮系答案乙'定轴轮系: 1-2ijnZ 2 Z 3 Z 4 n 4Z i Z 2 Z 316x20x23. 解: (1)传递路线为:H.Hn 1 in 1 — ri H Z 2Z 3 Hn 3n 3 -n HZ 1 Z 2所以:n 1- nHZ 2Z 3 i 1H i H1-nHZ 1Z 2 n 1 n H n Hn 1i 1HZ 2Z 3=10000101 X 99 100X10010000・Hi13Hn 1 n 1 -n H Z 2 Z 3 Z 3 H n 3n 3 -n H乙Z 2Z 15.解:(1 )分析轮系(2)分析轮系中各轮之间的内在关系,由图中可知: n4=0. n2=n2' (3)分别计算各轮系传动比定轴齿轮系:由式(10-1 )得i i 2 亠(-2n2 Zi(1)n i =-2n2 行星齿轮系・HI24式(1 )、Z4Z3Hn4 “4 -n H Z3 Z2 *一60 —320(2) (2)联立求解联立(1 )、(2)式,代入n4=0, n2=n2 得n2 T H C=-3n1=-2n2所以i1H =n H -2n2n2=—86.解:(1 )•判定轮系类型,确定传动比计算式轮系类型一因在一轮系运转时,齿轮2和2'的轴线相对于机架的位置不固定,且齿轮固定不转动,故为行星轮系;传动比公式一系杆转速n H须通过行星轮系的转化轮系(假想定轴轮系)传动比公式求得。
《机械设计基础》分章复习题及标准答案
《机械设计基础》分章复习题及答案第1章绪论1.(机械)是机器与机构的总称。
2. ( D )是专用零件。
A)螺栓B)齿轮 C)滚动轴承 D)曲轴3.构件是机器的(运动)单元体,零件是机器的(制造)单元体。
4.机构由(构件)组合而成,它们之间具有确定的 (相对运动)。
5. 机构与机器相比,不具备下面( C )特征。
A. 人为的各个实物组合B. 各实物之间有确定的相对运动C. 做有用功或转换机械能D. 价格较高6. 在机械中属于制造单元的是 ( C ) 。
A). 机构 B). 构件 C). 零件 D). 部件7.把各部分之间具有确定相对运动构件的组合称为( C )。
A. 机器B. 机械C. 机构D. 机床8. 构件是加工制造的单元,零件是运动的单元。
(×)9. 同一构件中的零件相互之间没有相对运动。
(√)10. 机构与机器的区别是:机构的主要功用在于传递运动或转换运动形式,而机器的主要功用在于为了生产目的而利用或转换机械能。
(√)11. 两个构件之间的连接称为运动副。
(×)12. 指出并说明机械的各组成部分。
答:机械的各组成部分包括:原动机:提供动力;传动装置:传递运动和动力;工作机:执行部分;控制系统:根据机械系统的不同工况对原动机、传动装置和工作机实施控制的装置。
13.机构的主要特征是什么?答:机构由构件组成,且各构件之间具有确定的相对运动。
第2章平面机构的运动简图及自由度1.运动副是使两构件直接接触而又能产生相对运动的连接,机构中各构件间运动和动力的传递都是由运动副来实现的。
2.按接触形式不同,运动副可分为高副和低副。
两构件之间以面接触所组成的运动副称为低副,两构件之间通过点或线接触所组成的运动副称为高副。
3. 对组成运动副两构件之间的相对运动所加的限制称为约束。
4. 当两构件构成运动副后,仍需保证能产生一定的相对运动,故在平面机构中,每个运动副引入的约束至多为 2 个,至少为 1 个。
专科《机械设计基础》-试卷-答案
专科《机械设计基础》一、(共75题,共150分)1. 平面四杆机构的原动件做匀速转动,输出件做往复摆动,当( )时该机构有急回特性。
(2分)A.极位夹角B.行程速度变化系数C.行程速度变化系数D.极位夹角.标准答案:D2. 两渐开线齿轮的齿形相同,则( )。
(2分)A.它们的模数一定相等B.它们一定满足正确啮合条件C.它们基圆的压力角一定相等D.它们的基节一定相等.标准答案:C3. 在减速传动过程中,V带截面上的最大应力发生在紧边( )。
(2分)A.进入小轮处B.进入大轮处C.离开小轮处D.离开大轮处.标准答案:A4. 一对圆柱齿轮传动,在确定大小齿轮的宽度时,通常把小齿轮的齿宽做得比大齿轮的齿宽宽一些,其目的是( )。
(2分)A.为了使小齿轮的弯曲强度比大齿轮的高一些B.为了便于安装,保证接触线长度C.为了使传动平稳,提高效率D.为了使小齿轮每个齿啮合次数比大齿轮多.标准答案:B5. 渐开线直齿圆柱齿轮传动的重合度是实际啮合线长度与( )的比值。
(2分)A.齿距B.节圆齿距C.齿厚D.基节.标准答案:D6. 下列外槽轮机构中,一个运动循环中槽轮运动时间与停歇时间之比为1∶2的是( )。
(2分)A.单销四槽外槽轮机构B.双销四槽外槽轮机构C.单销六槽外槽轮机构D.双销六槽外槽轮机构.标准答案:C7. 齿数、模数及压力角相同的正变位齿轮和负变位齿轮,正变位齿轮的分度圆齿厚比负变位齿轮的分度圆齿厚( )。
(2分)A.减小B.增大C.不变D.增大或减小.标准答案:B8. 对心曲柄滑块机构中,当曲柄处在与滑块移动导路方向垂直时,其传动角g为( )。
(2分)A.最大B.最小 ° °.标准答案:B9. 一对渐开线直齿圆柱齿轮传动的重合度与齿轮的( )无关。
(2分)A.模数B.压力角C.齿数D.齿顶圆压力角.标准答案:A10. 齿轮传动中,轮齿齿面的疲劳点蚀破坏通常先发生在( )。
(2分)A.接近齿顶处B.任意部位C.接近齿根处D.靠近节线的齿根部分.标准答案:D11. 加大螺旋角b可使平行轴斜齿轮机构的( )。
国开机械设计基础题库.
49、润滑剂的分类有润滑脂和润滑油。答案:A.是
50、棘轮机构中棘轮的转动角是_____。答案:C.无级可调
51、齿轮的结构取决于齿轮主要尺寸大小,当齿顶圆直径在200~500mm时,齿轮实际结构常设计成_____。答案:B.腹板式齿轮
52、供油孔和油沟应开在轴瓦的非承载区,否则会油膜的承载能力。答案:B.降低
114、平面机构是由构件和支撑副组成。答案:B.否
115、轮系中某些齿轮既作主动轮,又作从动轮,称为惰轮。答案:A.是
116、键联接主要用于齿轮和齿轮上零件之间的周向固定并传递转距。答案:B.否
117、平面连杆机构中各构件的运动平面关系是_____。答案:C.各构件在相互平行的平面内运动
118、带的主要参数为基准长度Ld。是指在规定张力下,带的中性层的周长。答案:A.是
81、带传动的传动比不恒定的原因是_____。答案:A.弹性滑动
82、凸轮机构从动件的工作行程通常安排在_____过程中。答案:B.推程
83、凸轮机构从动件的工作行程通常安排在_____过程中。答案:B.推程
84、滑动轴承工作时轴颈与轴套为面接触,摩擦和磨损严重,有效降低磨损的方法是合理的润滑。答案:B.是
5、开式或闭式硬齿面齿轮传动时的主要失效形式是_____。答案:C.轮齿折断
6、V带的截面由四部分组成:顶胶、抗拉体(帘布芯、绳芯)、底胶、包布。答案:A.是
7、圆柱销与圆锥销未曾标准化。答案:B.否
8、带的主要参数为基准长度Ld。是指在规定张力下,带的中性层的周长。答案:A.是
9、平面机构的自由度是没有限制的。答案:B.否
26、平键联接按其用途可分为三种:答案:ABC
A.普通平键
B.导向平键
机械设计基础考试题库及(附答案)
CHENG《机械设计基础》考试题库 一、 填空题 1. 机械是(机器)和(机构)的总称。
2. 机构中各个构件相对于机架能够产生独立运动的数目称为(自由度)。
3. 平面机构的自由度计算公式为:(32)。
4. 已知一对啮合齿轮的转速分别为n 1、n 2,直径为D 1、D 2,齿数为z 1、z 2,则其传动比 (n 12)= (D 21)= (z 2/ z 1)。
5. 在传递相同功率下,轴的转速越高,轴的转矩就(越小)。
6. 在铰链四杆机构中,与机架相连的杆称为(连架杆),其中作整周转动的杆称为(曲柄),作往复摆动的杆称为(摇杆),而不与机架相连的杆称为(连杆)。
7. 平面连杆机构的死点是指(从动件与连杆共线的)位置。
8. 平面连杆机构曲柄存在的条件是①(最短杆与最长杆长度之和小于或等于其它两杆长度之和)②(连架杆和机架中必有一杆是最短杆)。
9. 凸轮机构主要由(凸轮)、(从动件)和(机架)三个基本构件组成。
10. 带工作时截面上产生的应力有(拉力产生的应力)、(离心拉应力)和(弯曲应力)。
11. 带传动工作时的最大应力出现在(紧边开始进入小带轮)处,其值为:σσ1+σb1+σc 。
12. 渐开线的形状取决于(基)圆。
13. 一对齿轮的正确啮合条件为:(m 1 = m 2)与(α 1 = α2)。
14. 一对齿轮连续传动的条件为:(重合度1>ε)。
15. 齿轮轮齿的失效形式有(齿面点蚀)、(胶合)、(磨损)、(塑性变形)和(轮齿折断)。
16. 蜗杆传动是由(蜗杆、蜗轮)和(机架)组成。
17. 常用的轴系支承方式有(向心)支承和(推力)支承。
18. 轴承6308,其代号表示的意义为(6:深沟球轴承、3:直径代号,08:内径为Φ40)。
19. 润滑剂有(润滑油)、(润滑脂)和(气体润滑剂)三类。
20. 轴按所受载荷的性质分类,自行车前轴是(心轴)。
21. 在常用的螺纹牙型中(矩形)形螺纹传动效率最高,(三角)形螺纹自锁性最好。
(主观题及答案)《机械设计基础》试题库
《机械设计基础》题库题型说明:一、单项选择题(每小题1分,共10分)二、多项选择题(每小题2分,共20分,错选或漏选均不得分)三、填空题(每小题2分,共20分)四、分析设计题(每小题10分,共30分)(一)第一小题:运动简图、自由度计算或受力分析(二)第二小题:连杆机构或凸轮机构的分析与设计(三)第三小题:轴系结构改错五、计算题(每小题10分,共20分)(一)第一小题:齿轮机构或轮系相关计算(二)第二小题:带传动、齿轮传动、轴承、联接等相关计算第二部分主观题四、分析设计题(一)第一小题:运动简图、自由度计算或受力分析1、根据下列题图,绘制活塞泵的机构运动简图,注意标注构件或运动副的编号(10分)。
1、答:如图所示,以规定的符号绘出机构的运动副A、B、C、D、E、F(5分,D或E错扣1分,其他错一个扣0.5分),以简单的线条绘出构件AB、BC、CE、EF及机架(5分,错一个扣1分)。
2、根据下列题图,绘制的牛头刨床的机构运动简图,注意标注构件的编号(10分)。
2、答:如图所示,以简单的线条绘出构件机架1、2、3、4、5、6、7(7分,错一个扣1分),以规定的符号绘出机构的运动副(3分,错一个扣0.5分)。
3、指出下图所示机构的活动构件数n、低副数P L 和高副数P H ,计算该机构的自由度,说明其是否存在复合铰链、局部自由度和虚约束,并判定其是否具有确定的相对运动(标有箭头的构件为原动件)。
(10分)3、答:n=7(1.5分); P L=9(1.5分); P H=1(1分);F=3n-2P L-P H=2(1分)C处存在复合铰链(1分),F处存在局部自由度(1分),E处或E’处存在虚约束(1分)。
由于题中机构自由度为2,而题中有2个原动件,自由度与原动件数相等,故题中机构有确定的相对运动(2分)。
4、指出下图所示机构的活动构件数n、低副数P L 和高副数P H ,计算该机构的自由度,说明其是否存在复合铰链、局部自由度和虚约束,并判定其是否具有确定的相对运动(标有箭头的构件为原动件)。
机械设计基础答案 齿轮受力分析
1、图示为直齿锥齿轮—斜齿圆柱齿轮减速器,齿轮1主动,转向如图,求:
(1)画出各轴转向
(2)为使轴Ⅱ所受轴向力最小,画出齿轮3、4的螺旋线方向。
(3)标出各齿轮所受分力的方向。
Ⅰ
2、(1)画出各轴转向(2)为使轴Ⅱ所受轴向力最小,画出齿轮
3、4的螺旋线方向。
(3)标出各齿轮所受分力的方向。
⊕Ft1⊙Ft2
1、图示标准斜齿圆柱齿轮组成二级传动,齿轮1为主动轮,求:
(1)使轴Ⅱ轴向力最小时齿轮3、4螺旋线方向
(2)在图中标出齿轮1、2和3、4在啮合点处各分力的方向。
2
3
(注:专业文档是经验性极强的领域,无法思考和涵盖全面,素材和资料部分来自网络,供参考。
可复制、编制,期待你的好评与关注)。
机械设计基础第4章 齿轮机构习题解答
4-1已知一条渐开线,其基圆半径为r b =50mm ,试求:(1)渐开线在向径r K =65mm 的点K 处的曲率半径ρK 、压力角αK 及展角θK ;(2)渐开线在展角θK =10°时的压力角αK 及向径r K 。
解:(1)(2)4-2当α=20°的正常齿渐开线标准齿轮的齿根圆和基圆相重合时,其齿数为多少?又若齿数大于求出的数值,则基圆和根圆哪一个大?解:当基圆与根圆重合时:当时:当z≥42时,由式(*)可知,等号左边不变右边增大,说明根圆大于基圆。
4-3一对渐开线外啮合直齿圆柱齿轮机构,已知两轮的分度圆半径分别为r 1=30mm ,r 2=54mm ,α=20°,试求:(1)当中心距a '=86mm 时,啮合角α'等于多少?两个齿轮的节圆半径r 1′和r 2′各为多少?(2)当中心距a '=87mm 时,啮合角α'和节圆半径r 1′和r 2′又各等于多少?(3)以上两种中心距下,齿轮节圆半径的比值是否相等?为什么?mmr inv r r K b K K K K K K K b K 5331.413439tan 50tan 542578793.713752.0180/34393439tan tan 3439715137.3976923.06550cos ='⨯=α=ρ'''===π⨯'-'=α-α=α=θ'==α===α mmr r K b K K K 8171.670342cos 50cos 0342174533.010='=α='=α==θ )2(cos 2**c h z m r mzr a f b --=α=fb r r =α-+=*+-=α--=αcos 1)(2)()(21cos )2(cos 2******c h z zc h c h z m mz a a a 25.01**==c h a ,45.419396.0125.12cos 1)(2**=-⨯=α-+=c h z a解:(1)(2)(3)两种中心距下,齿轮节圆半径的比值相等,因为:6132233878.23)9178.0(cos )20cos 8684(cos )cos (cos 111'''====α'=α'--- a a mm r r mm r r 2857.553878.23cos 20cos 54cos cos 7143.303878.23cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='25248666.24)9073.0(cos )20cos 8784(cos )cos (cos 111'====α'=α'--- a a mm r r mmr r 9286.553878.23cos 20cos 54cos cos 0714.318666.24cos 20cos 30cos cos 2211=⨯=α'α='=⨯=α'α='常数==''1212b b r r r r4-4一对正常齿渐开线外啮合直齿圆柱齿轮机构,已知α=20°,m =5mm ,z 1=19,z 2=42,试:(1)计算两轮的几何尺寸r 、r b 、r a 和标准中心距a 以及实际啮合线段21B B 的长度和重合度εα;(2)用长度比例尺μl =1mm/mm 画出r 、r b 、r a 、理论啮合线21N N ,在其上标出实际啮合线21B B ,并标出单齿啮合区和双齿啮合区。
《机械设计基础》精彩试题库_齿轮机构
1.以齿轮中心为圆心,过节点所作的圆称为圆。
2.能满足齿廓啮合定律的一对齿廓,称为齿廓。
3.一对渐开线齿廓不论在哪点啮合,其节点C在连心线上的位置均变化,从而保证实现角速比传动。
4.分度圆齿距p与 的比值定为标准值,称为。
5.渐开线直齿圆柱齿轮的基本参数有五个,即、、、齿顶高系数和径向间隙系数。
答:为了测量、计算和加工方便,分度圆上的模数和压力角要标准化。模数相同的标准齿轮齿厚、齿槽宽、齿顶高、齿根高和分度圆齿距相同。
2.如果齿轮齿条机构非标准安装时,其节圆、节圆压力角、啮合线、啮合角有无变化?
答:无变化。
13.斜齿圆柱齿轮的重合度大小与螺旋角有什么关系?
14.有两对标准安装的标准直齿圆柱齿轮传动,其中一对的有关参数为:m=5mm, =1,α=20°,Z1=24,Z2=45;另一对的有关参数为:m=2mm, =1,α=20°,Z1=24,Z2=45,试问这两对齿轮传动的重合度哪一对大?
15.若一对渐开线齿轮传动的重合度εα=1.4,它是否表示在一对齿轮的啮合过程中,有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合?
6.何谓理论啮合线段和实际啮合线段?何谓重合度?重合度等于1和小于1各会出现什么情况?重合度等于2表示什么意义?
7.何谓根切想象?什么条件下会发生根切现象?根切的齿轮有什么缺点?根切与齿数有什么关系?正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少?
8.何谓变位齿轮?为什么要使用变位齿轮?移距系数的正负是怎样规定的?正移距的变位齿轮其分度圆齿厚是增大还是减小?
6.压力角的大小和轮齿的形状有关。
7.当模数一定时,齿数越少,齿轮的几何尺寸越大,齿形的渐开线曲率越小,齿廓曲线越趋于平直。
《机械设计基础》试题库-齿轮机构
《机械设计基础》试题库-齿轮机构第4章齿轮机构习题与参考答案一、复习思考题1.要使一对齿轮的瞬时传动比保持不变,其齿廓应符合什么条件?2.渐开线是怎样形成的?它有哪些重要性质?试根据渐开线性质来解释以下结论:(1)渐开线齿轮传动的啮合线是一条直线;(2)渐开线齿廓传动时,其瞬时传动比保持不变;(3)渐开线齿条的齿廓是直线;(4)齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓;(5)一对互相啮合的标准齿轮,小齿轮齿根齿厚比大齿轮齿根厚度小。
3.节圆和分度圆有何区别?压力角和啮合角有何区别,在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4.什么是渐开线齿轮传动的可分性?如令一对标准齿轮的中心距略大于标准中心距,能不能传动?有什么不良影响?5.渐开线齿轮正确啮合的条件是什么?满足正确啮合条件的一对齿轮是否一定能连续传动?6.何谓理论啮合线段和实际啮合线段?何谓重合度?重合度等于1和小于1各会出现什么情况?重合度等于2表示什么意义?7.何谓根切想象?什么条件下会发生根切现象?根切的齿轮有什么缺点?根切与齿数有什么关系?正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少?8.何谓变位齿轮?为什么要使用变位齿轮?移距系数的正负是怎样规定的?正移距的变位齿轮其分度圆齿厚是增大还是减小?9.试述一对斜齿圆柱齿轮的正确啮合条件?与直齿轮比较,斜齿轮传动有哪些优缺点?10.斜齿轮和圆锥齿轮的当量齿数各有何用处?当量齿数是否一定是整数?11.什么叫标准齿轮?什么叫标准安装?什么叫标准中心距?12.渐开线齿轮的齿廓形状与什么因素有关?一对互相啮合的渐开线齿轮,若其齿数不同,齿轮渐开线形状有什么不同?若模数不同,但分度圆及压力角相同,齿廓的渐开线形状是否相同?若模数、齿数不变,而改变压力角,则齿廓渐开线的形状是否相同?13.斜齿圆柱齿轮的重合度大小与螺旋角有什么关系?14.有两对标准安装的标准直齿圆柱齿轮传动,其中一对的有关参数为:m=5mm,某某a=1,α=20°,Z1=24,Z2=45;另一对的有关参数为:m=2mm,a=1,α=20°,Z1=24,Z2=45,试问这两对齿轮传动的重合度哪一对大?15.若一对渐开线齿轮传动的重合度εα=1.4,它是否表示在一对齿轮的啮合过程中,有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合?16.一个标准齿轮可以和一个变位齿轮正确啮合吗?17.用α=20°的滚刀加工一个β=12°,Z=14的标准斜齿轮,是否会产生根切?18.斜齿轮的实际齿数Z和当量齿数ZV之间有什么关系?在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数?19.渐开线齿轮的几何尺寸中共有几个圆?哪些圆可直接测量?哪些圆不能直接测量?二、填空题1.以齿轮中心为圆心,过节点所作的圆称为圆。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第4章齿轮机构习题与参考答案一、复习思考题1.要使一对齿轮的瞬时传动比保持不变,其齿廓应符合什么条件?2.渐开线是怎样形成的?它有哪些重要性质?试根据渐开线性质来解释以下结论:(1)渐开线齿轮传动的啮合线是一条直线;(2)渐开线齿廓传动时,其瞬时传动比保持不变;(3)渐开线齿条的齿廓是直线;(4)齿条刀具超过N1点的直线刀刃不能范成渐开线齿廓;(5)一对互相啮合的标准齿轮,小齿轮齿根齿厚比大齿轮齿根厚度小。
3.节圆和分度圆有何区别?压力角和啮合角有何区别,在什么条件下节圆与分度圆重合以及啮合角与分度圆压力角相等。
4.什么是渐开线齿轮传动的可分性?如令一对标准齿轮的中心距略大于标准中心距,能不能传动?有什么不良影响?5.渐开线齿轮正确啮合的条件是什么?满足正确啮合条件的一对齿轮是否一定能连续传动?6.何谓理论啮合线段和实际啮合线段?何谓重合度?重合度等于1和小于1各会出现什么情况?重合度等于2表示什么意义?7.何谓根切想象?什么条件下会发生根切现象?根切的齿轮有什么缺点?根切与齿数有什么关系?正常齿渐开线标准直齿圆柱齿轮不根切的最少齿数是多少?8.何谓变位齿轮?为什么要使用变位齿轮?移距系数的正负是怎样规定的?正移距的变位齿轮其分度圆齿厚是增大还是减小?9.试述一对斜齿圆柱齿轮的正确啮合条件?与直齿轮比较,斜齿轮传动有哪些优缺点?10.斜齿轮和圆锥齿轮的当量齿数各有何用处?当量齿数是否一定是整数?11.什么叫标准齿轮?什么叫标准安装?什么叫标准中心距?12.渐开线齿轮的齿廓形状与什么因素有关?一对互相啮合的渐开线齿轮,若其齿数不同,齿轮渐开线形状有什么不同?若模数不同,但分度圆及压力角相同,齿廓的渐开线形状是否相同?若模数、齿数不变,而改变压力角,则齿廓渐开线的形状是否相同?13.斜齿圆柱齿轮的重合度大小与螺旋角有什么关系?14.有两对标准安装的标准直齿圆柱齿轮传动,其中一对的有关参数为:m=5mm , *a =1,α=20°,Z 1=24,Z 2=45;另一对的有关参数为:m=2mm ,*a =1,α=20°,Z 1=24,Z 2=45,试问这两对齿轮传动的重合度哪一对大?15.若一对渐开线齿轮传动的重合度εα=1.4,它是否表示在一对齿轮的啮合过程中,有40%的时间在啮合区内有两对齿啮合,而其余的60%的时间只有一对齿啮合?16.一个标准齿轮可以和一个变位齿轮正确啮合吗?17.用α=20°的滚刀加工一个β=12°,Z=14的标准斜齿轮,是否会产生根切?18.斜齿轮的实际齿数Z 和当量齿数Z V 之间有什么关系?在计算传动比、分度圆直径和中心距、选择齿轮铣刀号应分别选何种齿数?19.渐开线齿轮的几何尺寸中共有几个圆?哪些圆可直接测量?哪些圆不能直接测量?二、填空题1.以齿轮中心为圆心,过节点所作的圆称为 圆。
2.能满足齿廓啮合定律的一对齿廓,称为 齿廓。
3.一对渐开线齿廓不论在哪点啮合,其节点C 在连心线上的位置均 变化,从而保证实现 角速比传动。
4.分度圆齿距p 与 的比值定为标准值,称为 。
5.渐开线直齿圆柱齿轮的基本参数有五个,即 、 、 、齿顶高系数和径向间隙系数。
6.标准齿轮的特点是分度圆上的齿厚S= 。
7.对正常齿制的标准直齿圆柱齿轮,有:α= , C *= ,因此,只要给出齿轮的 和 ,即可计算出齿轮的几何尺寸。
8.一对渐开线直齿圆柱齿轮正确啮合的条件是 和 。
9.一对渐开线齿轮连续传动的条件是 。
10.根据加工原理不同,齿轮轮齿的加工分为 法和 法两类。
11.齿轮若发生根切,将会导致齿根 ,重合度 ,故应避免。
12.重合度的大小表明同时参与啮合的 的对数的多少,重合度越大,传动越 ,承载能力越 。
13.渐开线的几何形状与 的大小有关,它的直径越大,渐开线的曲率 。
14.分度圆上压力角的大小,对齿形有影响,当压力角增大时,齿形的齿顶 ,齿根 。
15.渐开线齿轮的齿形是由两条 的渐开线作齿廓而组成。
16.基圆,渐开线的特点完全相同。
基圆越小,渐开线越,基圆越大,渐开线越趋。
基圆内产生渐开线。
17.渐开线上各点的压力角,离基圆越远,压力角,基圆上的压力角等于。
18.、和是齿轮几何尺寸计算的主要参数和依据。
19.模数是齿轮的参数,是齿轮各部分几何尺寸计算的,齿形的大小和强度与它成。
20.齿数是计算齿轮各圆尺寸的,各个圆的直径与齿数成。
21.如果分度圆上的压力角等于,模数取的是值,齿厚和齿间宽度的齿轮,就称为标准齿轮。
22.直齿圆柱齿轮传动中,只有当两个齿轮的和都相等时,这两个齿轮才能啮合。
23.按齿轮的啮合方式不同,圆柱齿轮可以分为齿轮传动、齿轮传动和传动。
24.齿轮齿条传动,主要用于把齿轮的运动转变为齿条的运动,也可以把运动的形式相反转变。
25.变位齿轮是齿轮在加工齿坯时,因改变对齿坯的相对位置而切制成的。
26.标准斜齿轮的正确啮合条件是:两齿轮的模数和都相等,轮齿的角相等而旋向。
27.圆锥齿轮的正确啮合条件是:两齿轮的模数和要相等。
28.变位齿轮与标准齿轮相比,主要是分度圆上的和,高和高发生了变化,全齿高和其它参数不变。
29.用标准齿条型刀具加工标准齿轮时,刀具的线与轮坯的圆之间作纯滚动。
30.用同一把刀具加工m、Z、α均相同的标准齿轮和变位齿轮,它们的分度圆、基圆和齿距均。
31.一对渐开线标准直齿圆柱齿轮按标准中心距安装时,两轮的节圆分别与其圆重合。
32.一对渐开线圆柱轮传动,其圆总是相切并作纯滚动,而两轮的中心距不一定等于两轮的圆半径之和。
33.斜齿圆柱齿轮的齿顶高和齿根高,无论从法面看或端面看都是的。
三、判断题1.有一对传动齿轮,已知主动轮的转速n 1=960rpm ,齿数Z 1=20,从动齿轮的齿数Z 2=50,这对齿轮的传动比i 12 =2.5,那么从动轮的转速应当为n 2=2400 rpm 。
( )2.渐开线上各点的曲率半径都是相等的。
( )3.渐开线的形状与基圆的大小无关。
( )4.渐开线上任意一点的法线不可能都与基圆相切。
( )5.渐开线上各点的压力角是不相等的,越远离基圆压力角越小,基圆上的压力角最大。
( )6.齿轮的标准压力角和标准模数都在分度圆上。
( )7.分度圆上压力角的变化,对齿廓的形状有影响。
( )8.两齿轮间的距离叫中心距。
( )9.在任意圆周上,相邻两轮齿同侧渐开线间的距离,称为该圆上的周节。
( )10.内齿轮的齿顶圆在分度圆以外,齿根圆在分度圆以内。
( )11.122112z z n n i 是各种啮合传动的通用速比公式。
( ) 12.标准斜齿圆柱齿轮的正确啮合条件是:两齿轮的端面模数和压力角相等,螺旋角相等,螺旋方向相反。
( )13.斜齿圆柱齿轮计算基本参数是:标准模数,标准压力角,齿数和螺旋角。
( )14.标准直齿圆锥齿轮,规定以小端的几何参数为标准值。
( )15.圆锥齿轮的正确啮合条件是:两齿轮的小端模数和压力角分别相等。
( )16.直齿圆柱标准齿轮的正确啮合条件:只要两齿轮模数相等即可。
( )17.计算直齿圆柱标准齿轮的必须条件,是只需要模数和齿数就可以。
( )18.斜齿轮传动的平稳性和同时参加啮合的齿数,都比直齿轮高,所以斜齿轮多用于高速传动。
( )19.齿轮传动和摩擦轮传动一样,都可以不停车进行变速和变向。
( )20.同一模数和同一压力角,但不同齿数的两个齿轮,可以使用同一把齿轮刀具进行加工。
( )21.齿轮加工中是否产生根切现象,主要取决于齿轮齿数。
( )22.齿数越多越容易出现根切。
( )23.为了便于装配,通常取小齿轮的宽度比大齿轮的宽度宽5~10mm 。
( )24.用范成法加工标准齿轮时,为了不产生根切现象,规定最小齿数不得小于17。
( )25.齿轮传动不宜用于两轴间距离大的场合。
( )26.渐开线齿轮啮合时,啮合角恒等于节圆压力角。
( )27.由制造、安装误差导致中心距改变时,渐开线齿轮不能保证瞬时传动比不变。
( )28.渐开线的形状只取决于基圆的大小。
()29.节圆是一对齿轮相啮合时才存在的量。
()30.分度圆是计量齿轮各部分尺寸的基准。
()四、选择题1.渐开线上任意一点法线必基圆。
a.交于b.垂直于c.切于2.渐开线上各点的压力角,基圆上压力角。
a.相等b.不相等c.不等于零d.等于零3.渐开线上各点的曲率半径。
a.不相等b.相等4.渐开线齿廓的形状与分度圆上压力角大小。
a.没关系b.有关系5.分度圆上的压力角20°时,齿根变窄,齿顶变宽,齿轮的承载能力。
a.大于b.小于c.较大d.降低6.对于齿数相同的齿轮,模数,齿轮的几何尺寸及齿形都越大,齿轮的承载能力也越大。
a.越大b.越小7.对于模数相同的齿轮,如果齿数增加,齿轮的几何尺寸,齿形,齿轮的承载能力。
a.增大b.减小c.没变化8.标准压力角和标准模数均在上。
a.分度圆b.基圆c.齿根圆9.斜齿轮端面齿廓的几何尺寸比法面的。
a.大b.小10.斜齿轮有端面模数和法面模数,规定以为标准值。
a.法面模数b.端面模数11.斜齿轮的压力角有法面压力角和端面压力角两种,规定以为标准值。
a.法面压力角b.端面压力角12.标准斜齿圆柱齿轮的正确啮合条件是。
a. m n1=m n2=m, αn1=αn2=αβ1= -β2b. m1=m2α1=α2 an1= an213.齿轮工作的平稳性精度,就是规定齿轮在一转中,其瞬时的变化限制在一定范围内。
a.传动比b.转速c.角速度14.标准直齿圆锥齿轮,只计算 的几何尺寸,并规定 的几何参数是标准值。
15.圆锥齿轮的正确啮合条件是 。
a. 2121 m mb. 2121大大大大 m mc. 2121小小小小 m m 16.变位齿轮是 齿轮。
a.标准b.非标准17.一对标准渐开线齿轮啮合传动,若两轮中心距稍有变化,则 。
a.两轮的角速度将变大一些b.两轮的角速度将变小一些c.两轮的角速度将不变18.一对渐开线直齿圆柱齿轮正确啮合的条件是 。
a.必须使两轮的模数和齿数分别相等。
b.必须使两轮模数和压力角分别相等。
c.必须使两轮的齿厚和齿槽宽分别相等。
19.一对渐开线齿轮连续传动的条件是 。
a. εa >1b. εa=1c. εa<1 20.对于正常齿制的标准直齿圆柱齿轮而言,避免根切的最小齿数为 。
a.16 b. 17 c. 1821为保证齿轮传动准确平稳,应 。
a.保证平均传动比恒定不变b.合理选择齿廓形状,保证瞬时传动比恒定不变22.一对渐开线齿轮啮合时,啮合点始终沿着 移动。
a.分度圆b.节圆c.基圆公切线23. 是利用一对齿轮相互啮合时,其共轭齿廓互为包络线的原理来加工的。
a.仿形法 b.范成法24. 是利用具有与被加工齿廓的齿槽形状完全相同的刀具直接在齿坯上切出齿形的。
