锚杆抗浮设计
抗浮锚杆设计
目录1.抗浮锚杆设计........................................................................................................................... ２1.1工程概况......................................................................................................................... ２1.3设计依据......................................................................................................................... ２1.4地层及水文地质条件..................................................................................................... ２1.5抗浮锚杆布置方法及抗拔力设计要求......................................................................... ３1.6锚杆直径与长度............................................................................................................. ３2 抗浮锚杆施工要求................................................................................................................... ５2.1 施工方法与特点............................................................................................................ ５2.2 施工工艺流程................................................................................................................ ６2.3 操作过程及技术要求.................................................................................................... ６1.抗浮锚杆设计1.1工程概况场FA2-422、FA2-424、FA2-430、FA2-432钢筋笼使用错误，钢筋笼原配筋为24根HRB400直径为28的钢筋，而现场用的钢筋为24根HRB400直径为18的钢筋。
抗浮锚杆设计资质要求
抗浮锚杆设计资质要求
1. 注册资质，设计单位需要具备相应的资质才能从事抗浮锚杆
设计工作。
一般要求设计单位具有相应的建筑工程设计甲级资质或
者特定的结构工程设计资质。
2. 设计人员资质，设计人员需要具备相关的专业背景和资格证书，如结构工程师等相关专业人员。
设计人员需要具备丰富的工程
设计经验和能力，能够独立完成抗浮锚杆设计工作。
3. 技术能力，设计单位需要具备一定的技术实力和经验，能够
独立完成抗浮锚杆设计工作，并且在类似工程项目中有成功的设计
经验。
4. 相关法律法规的遵守，设计单位需要严格遵守国家和地方相
关的建筑工程设计法律法规，包括但不限于建筑设计规范、工程质
量标准等方面的要求。
5. 质量管理体系认证，设计单位需要建立完善的质量管理体系，并通过相关的认证，确保设计过程和成果符合相关的质量要求。
总的来说，抗浮锚杆设计资质要求涉及到设计单位的注册资质、设计人员的资质、技术能力、法规遵守以及质量管理体系认证等多
个方面。
只有具备了这些资质要求，设计单位才能够在抗浮锚杆设
计领域开展相关的工作。
建筑结构抗浮锚杆 22g815
建筑结构抗浮锚杆 22g815建筑结构抗浮锚杆是建筑物中常用的一种锚固方式，主要应用于地下室、桥梁、大型建筑等需要进行抗浮设计的结构中。
抗浮锚杆具有构造简单、承载力高、可靠性好、耐久性强等优点，因此在工程实践中得到了广泛应用。
下面从抗浮锚杆的原理、设计、施工、应用等方面进行详细介绍。
一、抗浮锚杆的原理抗浮锚杆是一种利用锚固剂将钢筋或钢丝绳固定在岩土中，通过钢筋或钢丝绳的受拉力来传递荷载的锚固方式。
其工作原理是通过锚固剂将钢筋或钢丝绳固定在岩土中，当建筑物因自重或外部荷载产生向下沉降时，抗浮锚杆会将荷载传递到岩土中，从而减少建筑物的沉降量，提高建筑物的稳定性。
二、抗浮锚杆的设计抗浮锚杆的设计主要包括以下几个方面：确定锚杆的直径和长度：根据岩土工程勘察报告，确定锚杆的直径和长度。
一般情况下，锚杆的直径和长度越大，其承载力也就越大。
但同时，锚杆的直径和长度也会增加施工难度和成本，因此需要在设计中进行综合考虑。
选择锚杆的锚固剂：锚固剂是抗浮锚杆的关键材料之一，其质量直接关系到锚杆的承载力和耐久性。
在选择锚固剂时，需要考虑其强度、韧性、耐腐蚀性、防水性等因素。
目前常用的锚固剂有水泥砂浆、树脂砂浆、高强度水泥卷等。
设计锚杆的钢筋或钢丝绳：钢筋或钢丝绳是抗浮锚杆的主要受力构件，其直径、数量和布置方式对锚杆的承载力和可靠性有着重要影响。
在设计时，需要根据抗浮要求和建筑物特点进行选择和布置。
确定锚杆的数量和布置方式：在布置抗浮锚杆时，需要根据建筑物的特点、地质条件和荷载情况确定锚杆的数量和布置方式。
一般情况下，锚杆应尽量布置在建筑物的边缘和角部，以提高其抗浮效果。
三、抗浮锚杆的施工抗浮锚杆的施工主要包括以下几个方面：施工前的准备工作：在施工前需要对场地进行清理和平整，并进行测量放线。
同时，需要根据设计要求进行材料进场和加工。
钻孔施工：钻孔是抗浮锚杆施工的关键环节之一，需要根据设计要求选择合适的钻孔直径和深度。
在钻孔过程中，需要注意控制钻孔的垂直度和深度，并做好钻孔的清理工作。
抗浮锚杆的设计与应用
抗浮锚杆的设计与应用当建筑自重及地面上的永久荷载标准值不能抵抗浮力（抵抗建筑物向上移位），可采用抗浮锚杆抵抗这些外力。
浮力由锚杆钢筋传递给锚固体，再传递到基础。
设计时既应保证锚杆不会从岩土中被拔出也应保证钢筋在锚固体中不被拔出。
标签：浮力;抗浮锚杆1、引言随着我国经济实力的增强，城市建设迅猛发展，城市空间需求急剧膨胀与空间资源有限这一矛盾日益突出。
土地的合理配置成为急需解决的问题，向地下拓展空间成为重要手段，单层多层地下室已经越来越多，由于该类建筑面积大、基础埋藏较深，建筑层数相对较少，在历史最高地下水位、暴雨及地下水管破裂等情况下，结构自重不足以抵抗地下水的上浮力，地下结构抗浮问题日益突出。
为此，作者从设计角度出发，探讨了抗浮錨杆的计算方法和设计步骤。
2、原理抗浮锚杆一端锚固在地下室基础或底板，另一端锚固在地基土层中，当基础发生形变受力时，首先是锚固体钢筋与注浆体之间的作用将上拔力传至锚固浆体上，而后通过锚固浆体与周边土层之间的摩擦力将锚固浆体所受到的力传至周围稳定土体中去，从而形成一定抗拔能力，起到抗浮作用。
3、设计方法、步骤目前关于抗浮锚杆的设计可以参照以下几种规范：《建筑地基基础设计规范》GB50007-2011中“岩石锚杆基础”部分、《建筑边坡工程技术规范》GB50330-2013有关锚杆的部分、《建筑工程抗浮技术标准》JGJ476-2019、广东省标准《建筑地基基础设计规范》DBJ15-31-2016、广东省标准《建筑工程抗浮设计规程》DBJ/T15-125-2017等。
下面以广东省标准《建筑工程抗浮设计规程》相关条文进行设计说明;（1）选取锚杆钢筋，并根据钢筋强度计算锚杆轴向拉力标准值。
KbRt≤Asfyk7.2.1 -4式中：Kb-锚杆钢筋抗拉安全系数，取2;Rt-锚杆抗拔承载力特征值;As-纵向钢筋截面面积;fyk-钢筋屈服强度标准值。
（2）根据锚杆抗拔承载力特征值计算锚杆在土体中的锚固长度，保证锚固体在土层中不被拉出。
抗浮锚杆方案
抗浮锚杆方案随着建筑工程的不断发展，人们对建筑结构的安全性要求也越来越高。
在某些特殊地质条件下，如软土地基或水下工程，浮动现象可能会对建筑物的稳定性和安全性造成威胁。
为了解决这一问题，我们需要采取适当的抗浮锚杆方案。
一、问题描述浮动现象是指地下水或地下水位上升导致的土壤内部水压增大，使地基失去稳定性，造成建筑物沉降或倾斜的现象。
一旦发生浮动，建筑物的结构会受到严重损害，甚至引发倒塌事故。
因此，我们需要找到一种有效的措施来抵御浮动现象。
二、抗浮锚杆原理抗浮锚杆方案主要通过利用钢筋混凝土锚杆或钢制锚杆将建筑物固定在稳定的土层中，以达到抵抗地下水压力的目的。
锚杆通过外力的作用将建筑物与地面深层土壤相连，形成一个稳定的整体。
三、抗浮锚杆方案的选择1. 土壤勘测和分析在选择抗浮锚杆方案之前，我们需要进行详尽的土壤勘测和分析，了解地下水位、土壤类型、地下水压力等因素。
这些信息将有助于我们确定合适的锚杆方案。
2. 构筑物特点考虑不同的建筑物对抗浮锚杆方案有不同的要求。
因此，我们需要考虑建筑物的结构特点和荷载情况，选择合适的锚杆类型、数量和布设方案。
3. 锚杆材料和规格选择根据设计要求和土壤条件，我们可以选择不同材料的锚杆，如钢筋混凝土锚杆、预应力混凝土锚杆或钢制锚杆。
同时，根据荷载和冲击力的大小，选择适当的锚杆规格和数量。
4. 锚杆的施工与监控在进行锚杆施工时，需要严格按照相关规范和要求进行施工，确保锚杆的质量和稳定性。
同时，在建筑物使用过程中，要进行定期的监测和检查，及时发现问题并采取措施修复。
四、抗浮锚杆方案的优势采用抗浮锚杆方案可以有效地解决建筑物浮动现象带来的安全隐患。
具体优势如下：1. 提高建筑物的稳定性和抗震性；2. 减小地基沉降和变形，延长建筑物的使用寿命；3. 降低地基施工难度和成本，缩短工期；4. 方便维护和加固，具有灵活性和可持续性。
五、抗浮锚杆方案应用案例抗浮锚杆方案已经在各类建筑工程中得到广泛应用。
黄土地区抗浮锚杆设计

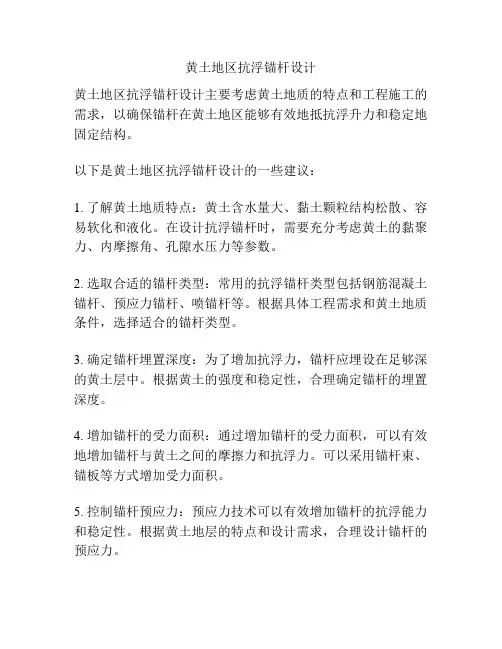

黄土地区抗浮锚杆设计
黄土地区抗浮锚杆设计主要考虑黄土地质的特点和工程施工的需求，以确保锚杆在黄土地区能够有效地抵抗浮升力和稳定地固定结构。
以下是黄土地区抗浮锚杆设计的一些建议：
1. 了解黄土地质特点：黄土含水量大、黏土颗粒结构松散、容易软化和液化。
在设计抗浮锚杆时，需要充分考虑黄土的黏聚力、内摩擦角、孔隙水压力等参数。
2. 选取合适的锚杆类型：常用的抗浮锚杆类型包括钢筋混凝土锚杆、预应力锚杆、喷锚杆等。
根据具体工程需求和黄土地质条件，选择适合的锚杆类型。
3. 确定锚杆埋置深度：为了增加抗浮力，锚杆应埋设在足够深的黄土层中。
根据黄土的强度和稳定性，合理确定锚杆的埋置深度。
4. 增加锚杆的受力面积：通过增加锚杆的受力面积，可以有效地增加锚杆与黄土之间的摩擦力和抗浮力。
可以采用锚杆束、锚板等方式增加受力面积。
5. 控制锚杆预应力：预应力技术可以有效增加锚杆的抗浮能力和稳定性。
根据黄土地层的特点和设计需求，合理设计锚杆的预应力。
6. 加强锚杆和黄土之间的粘结力：黄土地层中常存在一定的水分，可以采用粘土砂浆等材料封闭锚杆与黄土之间的间隙，增加黄土和锚杆的粘结力。
7. 进行定期的锚杆监测和维护：黄土地区锚杆的有效性和稳定性需要进行定期的监测和维护。
及时发现问题并采取相应的措施，确保锚杆的抗浮性能。
需要注意的是，黄土地区的地质条件复杂多变，设计人员在设计抗浮锚杆时应充分了解具体工程的地质情况，并参考相关规范和经验进行设计。
同时，实际施工时需要严格控制施工质量，确保锚杆与黄土地层的紧密结合，以提高抗浮锚杆的稳定性和可靠性。
抗浮锚杆设计计算书
yk t t s f N K A ≥ψπmg t a Df KN L >ψπεms t a df n KN L >抗浮锚杆计算书根据建设单位提供抗浮锚杆设计要求：1、 单根锚杆抗拔力标准值为215Kn ，锚杆设计长度6～12m 。
2、 锚杆设计参数建议值：锚杆杆体抗拉安全系数K t 取1.6,锚杆锚固体抗拔安全系数K 取2.2；锚固段注浆体与地层间的粘结强度标准值f mg =145kPa 。
3、根据以上参数，按照《北京市地区建筑地基基础勘察设计规范》（DBJ11-501-2009）中抗浮设计和《岩石锚杆（索）技术规范》（CECS 22:2005）中永久锚杆设计内容进行设计计算。
（1）锚杆杆体的截面面积计算公式7.4.1式中：t K ——锚杆杆体的抗拉安全系数，本次锚杆杆体采用1φ28 PSB785精轧螺纹钢，按照《岩石锚杆（索）技术规范》（CECS 22:2005）表7.3.2取1.8；tN ——锚杆的轴向拉力设计值（kN ），为215kN ； yk f ——钢筋的抗拉强度标准值（kPa ）,杆体选用1φ28 PSB785精轧螺纹钢，抗拉强度标准值为785kPa 。
将以上参数代入求得： 杆杆体截面面积23493785102158.1mm f N K A yk t t s =⨯⨯== 所需杆件直径d=sqrt （493×4/3.14）=25.06mm故选用1φ28 PSB785精轧螺纹钢能够满足要求。
（2）锚杆锚固长度锚杆锚固长度按下式估算，并取其中较大者：公式7.5.1-1公式7.5.1-2式中：K ——锚杆锚固体的抗拔安全系数，按照《岩石锚杆（索）技术规范》（CECS 22:2005）表7.3.1取2.2；t N ——锚杆的轴向拉力设计值（kN ），取215kN 。
a L ——锚杆锚固段长度（m ）；mgf ——锚固段注浆体与地层间的粘结强度标准值（kPa ），根据地勘报告并结合经验，可取120kPa ；ms f ——锚固段注浆体与筋体间的粘结强度标准值（kPa ），注浆材料为素水泥浆，浆体强度M30，查表7.5.1-3插值法取2.4MPa ；D ——锚杆锚固段的钻孔直径（m ），取0.20m ；d ——钢筋的直径，取0.28（m ）；ε——采用2根以上钢筋时，界面的粘结强度降低系数，取0.6～0.85；ψ——锚固长度对粘结强度的影响系数，按表7.5.2取1.0；n ——钢筋根数。
地下室抗浮锚杆布置方式设计探讨
地下室抗浮锚杆布置方式设计探讨随着城市化进程的加快，地下室的使用越来越普遍，而地下室抗浮问题也日益受到。
抗浮锚杆是一种有效的抗浮措施，被广泛应用于地下室工程中。
本文将探讨地下室抗浮锚杆布置方式的设计。
在地下室抗浮设计中，抗浮措施主要包括增加重量、设置抗浮锚杆和改变结构形式等。
抗浮锚杆是通过在地下室底板下方设置锚杆，将地下室与周围土体连接起来，利用土体的重量和锚杆的锚固力共同抵抗浮力。
地下室抗浮锚杆的布置方式是多种多样的，主要包括圆形、矩形和梯形等。
圆形布置是指将锚杆按照圆形排列，这种布置方式可以有效提高锚杆的抗拔性能，并且相对来说比较节省材料。
矩形布置是指在地下室底板下方按照矩形的形式布置锚杆，这种布置方式可以增加地下室底板的刚度，提高抗浮能力。
梯形布置是指将锚杆按照梯形的形式布置，这种布置方式可以在一定程度上减少锚杆的数量，达到节约成本的目的。
对于抗浮锚杆的选择，需要考虑以下几个方面：抗浮能力、强度、材质等。
抗浮能力是选择抗浮锚杆的重要指标之一，需要结合地下室的实际情况进行选择。
强度也是选择抗浮锚杆的重要指标之一，需要选择符合地下室设计要求的强度等级。
材质也是选择抗浮锚杆的重要指标之一，需要选择符合地下室设计要求的材质，例如不锈钢、碳钢等。
在地下室抗浮锚杆布置方式的设计中，需要结合实际情况进行选择。
如果地下室面积较大，可以选择圆形或矩形布置方式，以增加锚杆的抗拔性能和底板的刚度。
如果地下室面积较小，可以选择梯形布置方式，以减少锚杆的数量，节约成本。
在选择抗浮锚杆时，需要综合考虑抗浮能力、强度和材质等因素，以确保地下室的安全和稳定。
地下室抗浮锚杆布置方式的设计是地下室工程中的重要环节之一，需要结合实际情况进行选择。
通过合理选择布置方式和选择合适的抗浮锚杆，可以有效提高地下室的抗浮能力，确保地下室的安全和稳定。
随着城市化进程的加快，地下空间的利用越来越受到重视。
地下室作为地下空间的重要组成部分，其底板抗浮问题直接关系到建筑物的安全性和稳定性。
抗浮锚杆方案
抗浮锚杆方案清晨的阳光透过窗帘，洒在满是图纸和资料的工作台上，我的思绪随着咖啡的香气飘散开来。
抗浮锚杆方案，这个念头在我脑海中盘旋，仿佛已经等不及要倾泻而出。
一、项目背景想起那次甲方会议，甲方代表焦虑的神情历历在目，他们的项目位于地下水位较高的区域，基础沉降和抗浮问题成了他们的一块心病。
我深吸一口气，开始了方案的第一部分。
1.项目概述：位于市的项目，占地面积平方米，建筑高度米，地下层，主要用于商业和办公。
由于地下水位较高，项目存在较大的抗浮风险。
2.抗浮要求：根据《建筑基础设计规范》，本项目抗浮安全系数需大于1.2，确保建筑物的稳定性和安全性。
二、方案设计1.抗浮锚杆选型：考虑到项目的特殊性和地质条件，我选择了高性能的抗浮锚杆。
这种锚杆具有高强度、耐腐蚀、施工方便等优点，能够满足项目的抗浮需求。
2.锚杆布置：根据地质勘察报告，我将锚杆布置在地下室的底层和中间层，采用梅花形布设，锚杆间距为2米。
3.锚杆施工：施工过程中，要进行锚杆孔的钻探，然后安装锚杆，进行注浆作业。
为确保施工质量，我要求施工队伍采用专业的设备和工艺。
4.抗浮效果评估：方案实施后，对抗浮效果进行评估，包括锚杆的拉拔力测试、位移监测等，确保抗浮效果满足设计要求。
三、施工要点1.施工准备：提前做好施工方案和技术交底，确保施工队伍了解工程特点和施工要求。
2.施工过程控制：严格按照施工方案进行，确保锚杆的施工质量。
对施工过程中出现的问题，及时进行调整和解决。
3.施工安全：施工过程中，加强安全防护措施，确保施工人员的人身安全。
四、项目优势1.抗浮效果显著：采用高性能抗浮锚杆，能够有效降低建筑物的抗浮风险。
2.施工周期短：锚杆施工速度快，对整个项目的施工周期影响较小。
3.经济效益高：与传统的抗浮措施相比，抗浮锚杆具有更高的经济效益。
4.环境友好：锚杆施工过程中，对环境影响较小，有利于保护生态环境。
五、项目实施1.项目启动：与甲方沟通，明确项目要求和施工期限，制定详细的施工计划。
抗浮桩(锚杆)设计与基本试验方案
抗浮桩（锚杆）设计与基本试验方案本工程设计的抗浮桩为永久性预应力锚杆，完整的抗浮桩（锚杆）是在基础底板下土层内形成有效直径150mm、有效长度23m的锚杆，锚杆有效长度内设置4个承载体，每个承载体分别受2束7φ4（1860MPa ）低松驰预应力钢铰线张拉，锚索顶端共8束钢绞线与基础底板锁定，此结构组合可防止地下水回升对建筑物上浮而产生破坏力，以达到永久抗浮之目的。
一、抗浮锚杆结构设计主要参数1、抗浮锚桩（杆）总数：616根（孔筏板模板平面图－锚杆平面布置图），其中主塔楼基础底板布设200根，纯地下基础部分布设416根。
2、钻孔体：锚孔直径150mm，锚杆孔深23.0m。
3、固结体：强度等级C40，杆体保护层厚度不小于20mm。
4、锚杆：8束（单体2束）7φ4（1860MPa低松驰预应力钢绞线）锚杆组装见示意图。
二、抗浮锚杆拉力设计参数1、锚杆设计拉力：650KN；2、锚杆锁定荷载：400KN；3、通过基本试验，确定最终的设计承载力。
4、锚杆验收抽样数为锚杆总数的5%，且不少于3根，最大试验荷载为设计拉力值的1.5倍。
5、锚杆采用等荷载张拉，分级、分承载体、循环逐级逐步张拉。
6、其他有关施工及试验要求按中国工程建设标准化协会标准《土层锚杆设计与施工规范》CECS22-90执行。
三、抗浮锚杆基本试验锚杆基本试验是为设计者确定锚杆极限承载力等设计参数的重要依据，地质条件的复杂性、施工手段和技术水平的差异、本工程的重要性，尤其本工程采用类比法设计，在施工前，会同建设方、监理方、设计方共同在现场选取合适位置，在三方的共同监督下施打试验锚杆，以确定锚杆的极限承载力等参数。
1、钻孔施工工艺本工程锚杆成孔施工的难点是卵石层中成孔。
根据本工程锚杆设计、成孔地质条件和以往成功的工程经验，基本可确定2种锚杆钻孔成孔工艺。
（1）地质钻机泥浆护壁成孔工艺利用地质钻机带动小型组合牙轮钻破碎砂、卵石地层，通过泵送人工配置的优质泥浆，利用组合的正反循环系统，将破碎的小颗粒砂卵石带出孔底；同时实践表明优质泥浆可以有效地稳定砂卵石层的孔壁，使所造的钻孔壁在相当长的时间内不坍塌。
抗浮锚杆设计计算模板
抗浮锚杆设计计算表公式选用《岩土锚杆（索）技术规程》一、项目概况1、结构设计单位给出所需的抗浮力。
例如：A项目抗浮锚杆应提供抗浮力标准值150kN/㎡2、根据结构图计算需要布置抗浮区域的面积。
例如：A项目抗浮区域面积计算得733.1㎡3、结构设计单位一般会要求抗浮锚杆布置间距。
例如：A项目抗浮锚杆布置不得大于1.5×1.54、拟采用锚杆杆体材料抗拉强度标准值。
例如：A项目采用HRB400 25钢筋作为杆体材料，查标准值得360N/mm25、抗水板混凝土强度。
例如：A项目抗水板混凝土强度为C30二、计算锚杆的轴向拉力标准值1、N ak锚杆的轴向拉力标准值（kN）预设锚杆间距（㎡） 2.25单位面积抗浮力（KN/㎡）150抗浮区域面积（㎡）733.1区域内所需抗浮力109965区域预设锚杆数325N ak（单根锚杆所需提供的标准值）=338三、计算锚杆的轴向拉力设计值N a锚杆的轴向拉力设计值（kN）γQ荷载分项系数 1.3《建筑边坡技术规范》GB 50330-2002Na=439.4四、计算锚杆杆体的截面面积A s锚杆杆体的截面面积K t锚杆杆体的抗拉安全系数（7.3.2） 1.6N t锚杆的轴向拉力设计值(kN)439.4f yk钢筋、钢绞线的抗拉强度标准值（kPa)As≥1952.8893Ф25截面面积=14734Ф25截面面积=1963故本项目采用4Ф25钢筋五、计算锚杆的锚固段长度公式一La锚杆的锚固段长度计算K锚杆锚固体的抗拔安全系数查7.3.1 2.2D锚杆锚固体的钻孔直径（mm)150f mg锚固段注浆体与地层间的粘结强度标准值（kPa)查表7.5.1-10.2￠锚固长度对粘结强度的影响系数查7.5.2 1.3 La＞7.893843公式二Lan钢筋或钢绞线根数4d钢筋或钢绞线直径mm2506~0.850.6ξ采用2根或2根以上钢筋或钢绞线时，界面的粘结强度降低系数f ms锚固段注浆体与筋体间的粘结强度标准值（kPa)查7.5.1-32 La= 1.973461La=7.8＞La=1.9，二者间取较大值，故本项目采用La=7.8m六、计算普通钢筋锚入抗水板长度Ia普通钢筋锚入抗水板长度计算ɑ钢筋外形系数螺纹钢取0.14f y普通钢筋抗拉强度设计值N/mm2360f t混凝土轴向抗拉强度设计值N/mm2 1.43d锚固钢筋的直径25 Ia=881.1189故Ia=881mm,取1000mm不小于35d=875mm，满足要求。
抗浮锚杆设计的大致步骤
.1.1抗浮锚杆轴向拉力设计值的确定可根据如下公式进行计算：2.2抗浮锚杆的锚固长度设计对于永久性锚杆，根据《土层锚杆设计与施工规范》及《岩土锚杆（索）技术规程》（以下将两本规范简称“锚杆规程”），锚固段不应设置在下列地层中：①有机质土、淤泥质土；②液限WL>50％的土；③相对密度Dr<0.3的土。
在抗浮锚杆杆体强度满足设计要求的前提下，抗浮锚杆锚固长度的确定需要对比计算设计锚固力条件下，锚杆杆体与水泥浆锚固长度与锚固体与土层的锚杆长度，取大值；式中：K锚杆锚固体的抗拔安全系数取2.0；Nt锚杆轴向拉力设计值（kN）；La锚杆锚固长度（m）；fmg锚固段注浆体与地层间的粘结强度标准值（kPa）；fms锚固段注浆体与筋体间的粘结强度标准值（kPa）；D锚杆锚固段的有效钻孔直径（mm）；d钢筋或钢绞线的直径（mm）；ξ采用2根或2根以上钢筋或钢绞线时，界面的粘结强度降低系数，取0.6～0.85；锚固长度对粘结强度的影响系数；n钢筋或钢绞线根数。
公式（3）（5）及相关参数说明及取值参考“锚杆规程”，另外由于抗浮锚杆属于永久性基础锚杆，因此设计还需要满足《建筑地基基础设计规范》相关规定，公式（4）即参考该规范相关设计要求。
2.3抗浮锚杆设计中的几个问题2.3.1锚杆安全系数分（锚杆杆体抗拉安全系数）与K（锚杆锚固体的抗拔安全系数），在《建筑地基基础设计规范》里面对于抗浮锚杆的杆体材料设计没有做出明确的要求，且设计中采用的“锚杆规范”规定亦不统一，考虑到锚杆杆体材料离散性小，岩土层参数离散性大，故按照不同的安全系数控制抗浮锚杆的设计，是经济合理可行的。
2.3.2对于抗浮锚杆的基本试验与验收试验，《建筑地基基础设计规范》国家规范及广东省规范以及广东省标准《建筑地基基础检测规范》（将以上三本规范统称为“地基规范”）均没有作区别性说明，基本试验（即破坏性试验）与验收试验目的是不同的，对于抗浮锚杆的基本试验，主要是用来校核岩土层参数、施工工艺等重要参数，是为了指导设计，其最大试验荷载取值应不小于设计锚固力的2.0倍，作为基本试验的锚杆杆体材料极限承载力不宜小于设计锚固力的2.5倍（主要目的是保证基本试验过程中杆体不破坏）；对于抗浮锚杆的验收试验，主要目的是为了检验施工质量是否达到设计要求，因此验收试验最大荷载可参考按照“锚杆规范”相关规定进行，最大试验荷载取抗浮锚杆轴向设计拉力值的1.5倍，而按照“地基规范”规定的最大试验荷载不小于轴向设计拉力值的2.0倍，显然后者的规定不是很经济合理。
抗浮锚杆方案
抗浮锚杆方案1. 引言抗浮锚杆方案是一种用于解决建筑物或其他结构物在地震或风灾等自然灾害中可能出现的浮起现象的技术方案。
浮起现象是指建筑物的基础受到外部力的冲击或水涌等因素影响，引起建筑物整体或局部产生上升的力。
2. 指标要求为了设计一个有效的抗浮锚杆方案，需要首先明确一些指标要求： - 建筑物的稳定性：抗浮锚杆方案必须能够有效地提高建筑物在自然灾害中的稳定性，确保其不发生浮起现象。
- 安全性：方案设计必须符合相关的建筑设计规范和安全要求，确保建筑物能够经受住自然灾害的冲击。
- 经济性：方案设计应尽可能降低成本，提高施工效率，减少对现有结构的影响。
3. 抗浮锚杆的原理抗浮锚杆方案的核心原理是通过增加锚杆与土体之间的摩擦力，以增加建筑物的稳定性，防止其发生浮起现象。
具体原理包括： - 锚杆的确定：根据建筑物的荷载和土体特性，确定适合的锚杆类型和数量。
- 锚杆的埋入深度：根据土壤的承载力和建筑物的重量，确定锚杆的埋入深度，以增加锚杆与土体之间的摩擦力。
- 锚杆与土体之间的拉力：通过加固建筑物的底部，将拉力传递到土体中，增加锚杆与土体之间的摩擦力。
- 钢筋混凝土基础：为了增加建筑物的稳定性，采用钢筋混凝土基础结构，确保建筑物能够承受自然灾害的冲击。
4. 抗浮锚杆方案的设计步骤设计一个有效的抗浮锚杆方案需要经过以下几个步骤： 1. 地质勘察：对建筑物所在地区进行地质勘察，了解土体的性质、地下水位等相关信息。
2. 建筑物的荷载计算：根据建筑物的类型和用途，计算其所受的荷载，并确定需要增加的抗浮锚杆数量和类型。
3. 锚杆的选型和埋入深度确定：根据地质勘察结果和建筑物的荷载计算，选择合适的锚杆类型，并确定其埋入深度。
4. 锚杆布置方案设计：根据建筑物的结构和土体的情况，设计合理的锚杆布置方案，确保锚杆能够充分发挥作用。
5. 结构分析和计算：对建筑物的整体结构进行分析和计算，确保抗浮锚杆方案的可行性和有效性。
抗浮预应力锚杆设计
抗浮预应力锚杆设计11.2.1地下水浮力标准值与抗浮锚杆拉力标准值可按下列公式计算：式中：F f——地下水浮力标准值；A——基底面积；γw——地下水容重；△H——抗浮设防水位与建筑物基础底标高之差；G——结构自重及其他永久荷载标准值之和；n——设计抗浮区域内的锚杆数量；T k——单根抗浮锚杆受拉承载力标准值。
11.2.2抗浮锚杆应进行抗拔承载力及杆体抗拉承载力计算。
锚杆的拉力设计值、杆体截面积、锚固体长度、直径计算应符合本规范第4.6节的有关规定。
11.2.3抗浮锚杆长度应满足锚杆设计拉力及整体抗浮稳定要求，预应力抗浮锚杆自由杆体长度不宜小于5m，锚杆间距不宜小于1.5m。
11.2.4抗浮锚杆应进行整体抗浮稳定验算，抗浮稳定安全系数可按下式计算(图11.2.4)：式中：W——基础下抗浮锚杆范围内总的土体重量，计算时采用浮重度(kN)；G——结构自重及其他永久荷载标准值之和(kN)；F f——地下水浮力标准值(kN)；K——抗浮稳定安全系数，应满足国家现行有关标准的规定。
图11.2.4 抗浮锚杆整体稳定计算示意图11.2.5抗浮锚杆初始预应力值的确定应考虑锚杆受力变形及其对基础底板抗裂的影响，并宜符合下列要求：1抗浮锚杆的锁定拉力值宜为锚杆拉力设计值的0.8倍～1.0倍；2对于长期稳定水浮力作用下，以及变形控制要求较高的工程，锚杆的锁定拉力值宜为锚杆拉力设计值；3压力分散型抗浮锚杆的锁定拉力值宜为锚杆拉力设计值。
11.2.6抗浮锚杆的锁定时间应根据土层条件、结构荷载和变形完成情况综合确定。
11.2.7抗浮锚杆锚头设计与构造应符合下列要求：1锚下结构应具有足够的强度和刚度，确保在施加张应力时不产生有害变形；2锚具的质量与性能应满足锚杆长期工作受力要求；3锚杆锚头的防腐处理应符合本规范第4.5节的有关规定。
11.2.8抗浮锚杆与基础底板连接节点应满足基础底板整体防水等级及构造要求，可采用渗透结晶型防水材料对锚杆节点进行处理，并应在基础混凝土浇筑前在锚杆杆体上设置不少于2道的遇水膨胀橡胶。
抗浮锚杆设计1
1、工程概况#城建设投资有限公司拟建###小区建设项目位于###。
拟建物包括21栋的商业住宅楼，主楼为18层框剪结构建筑物，H=55.8米，仅有地下室部分采用柱下独立基础，以松散卵石层作为基础持力层，地基承载力特征值f ak≥350Kpa。
拟建建筑由#基准方中建筑设计事务所设计。
根据该场地水文地质资料显示，场地丰水期最高潜水位标高约495.20米，抗浮设计水位为495.20米，而地下室顶板埋深在±0.00下-5.00米，局部地段-5.90米、-6.70米、-7.30米，均低于地下水位埋深，需采取抗浮措施。
为满足抗浮要求，设计要求对仅有地下室部分采取抗浮措施，设计抗浮力标准值为13KN/m2（Ⅰ区），局部为22KN/m2（Ⅱ区）、30 KN/m2（Ⅲ区）、36KN/m2（Ⅳ区）。
我公司根据工程设计技术要求，结合#地区大量设计和施工经验，对本工程抗浮锚杆进行设计，具体概况见下表。
抗浮锚杆设计概况表表1抗浮区域抗浮力标准值(KN/m2)±0.00标高（m）防水板垫层底埋深（m）防水板垫层底标高（m）锚杆设计抗拔力（KN）锚杆等效影响圆直径（m）锚杆设计长度（m）锚杆配筋数量及长度锚杆数量（根）预计锚杆总进尺（m）Ⅰ区（A 型锚杆）13496.7-5.5 491.20 250 3.2 9.0 2Φ28 560 5040.0Ⅱ区（B 型锚杆）22496.7-6.4 490.30 250 2.5 9.0 2Φ28 58 522.0Ⅲ区（C 型锚杆）30496.7-7.2 489.50 250 2.2 8.0 2Φ28 29 232.0Ⅳ区（D 型锚杆）36496.7-7.8 488.90 300 2.2 9.0 3Φ25 22 198.01、抗浮锚杆设计长度根据设计技术要求结合地勘报告综合确定，桩端嵌入稳定卵石层。
2、防水板厚度400mm，垫层厚100mm2、设计依据一（1）、《###居农民安置小区岩土工程勘察报告》（#市勘察测绘研究院）（2）、《##建设投资有限公司居农民安置小区建设项目地下室友基础平面布置及配筋图》（#基准方中建筑设计事务所）（3）、《高层建筑岩土工程勘察规程》（JGJ72-2004）（4）、《建筑边坡工程技术规范》（GB50330-2002）（5）、《建筑地基基础设计规范》（GB50007-2002）（6）、《混凝土结构设计规范》（GB50010-2002）（7）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）3、场地条件3.1场地工程地质条件拟建场地位于#市县彭镇，交通方便。
的锚杆抗浮设计
设计设计参考参考20112011--01-19------关于关于关于抗浮锚杆的设计抗浮锚杆的设计抗浮锚杆的设计1 设计设计设计依据依据依据1.11.1 《建筑地基建筑地基基础基础基础设计规范设计规范设计规范》》第6.7节；第8.6节：8.6.3 对设计等级为甲级的建筑物，单根锚杆抗拔承载力特征值Rt 应通过现场试验确定；对于其他建筑物可按下式计算：Rt≤0.8πd 1lf式中 f--砂浆与岩石间的粘结强度特征值(MPa)，可按表6.7.6选用。
1.2 1.2 《《高层建筑岩土工程勘察规程高层建筑岩土工程勘察规程》》第8.6节：8.6.11 抗浮锚杆承载力特征值可按下式估算:Fa=∑q si u i l i式中 Fa —抗浮锚杆抗拔承载力特征值(KN)；u i —锚固体周长（m），对于等直径锚杆u i =πd（d 为锚固体直径）；q si —第i 层岩土体与锚固体粘结强度特征值（KPa），可按现行国家标准《建筑边坡工程技术规范》GB50330取值。
