希曼顿固态继电器+SSR
SSRL240 SSRL660系列固态继电器用户指南说明书
e-mail:**************User’s GuideSSRL240/SSRL660 SERIESSolid State RelaysShop online atIt is the policy of OMEGA to comply with all worldwide safety and EMC/EMI regulations that apply. OMEGA is constantly pursuing certification of its products to the European New Approach Directives. OMEGA will add the CE mark to every appropriate device upon certification.The information contained in this document is believed to be correct, but OMEGA Engineering, Inc. acceptsno liability for any errors it contains, and reserves the right to alter specifications without notice.WARNING: These products are not designed for use in, and should not be used for, patient-connected applications.PRECAUTIONSA number of essential safety precautions must be observed in the installation and use of a Solid State Relay (SSR).The SSRs should be installed and serviced by qualified technicians familiar with high voltage and current circuits. Note that an SSR has a small leakage current when the contacts are “open”. Normal failure condition is contacts “closed”. A special Fast Blowing I2T fuse and a mechanical interrupt switch are recommended in the load circuit. In certain applications a mechanical interrupt switch should be installed in the control circuit.GENERAL DESCRIPTIONThe Omega®Solid State Relays (SSR’s) are a series of single-pole, normally open, solid state switching devices with no moving parts, capable of tens of millions of cycles of operation. It is designed to control 120V, 240V or 480V (up to 660V) alternating current (VAC), and provides zero voltage switching and 2500VAC isolation between the load terminals and the control signal. A control signal (AC or DC input, depending on unit selected) causes the SSR to switch the ac load ON or OFF just as a conventional mechanical contact switch does but with none of the problems associated with moving contact relays, such as corrosion, pitting, arcing, radio frequency interference (RFI) and bounce. The result: much longer life for the SSR.The SSR is designed around a pair of SCR’s mounted on a heat-spreading metal base to eliminate thermal fatigue failures. To dissipate the heat developed naturally in an SSR due to a nominal voltage drop across the device, the SSR must be mounted on a Finned Heat Sink (FHS), or on a metal plate of adequate size (see Section 4). It is advisable to install an SSR where the ambient temperature is relatively low because its current-switching rating is decreased as its temperature increases.Control resistance heaters up to 40 kW use solid state relays in conjunction with lower-rated temperature controllers. Three-phase loads can be controlled using 2 or 3 SSR’s. Use 3 SSR’s for Y-phase loads using a neutral line. Three solid state relays are also used when there is no neutral load to provide redundancy and extra assurance of control. Two SSRs will control “delta” loads with no neutral line.1FINNED HEAT SINKS (FHS)The Finned Heat Sinks (FHS) are anodized, aluminum fabrications which come complete with tapped mounting holes, and screws to mount the SSR.FHS-1 and FHS-2 Heat SinkFHS-1 - FHS-2 Heat SinkFHS-6 Heat Sink (0.7°C/W Thermal Rating)FHS-6 Heat Sink2FUSE PROTECTIONThe load side of the SSR should be protected by a Fast-Blowing I 2T fuse.Recommended fuses and part numbers are given in below. Although asemiconductor relay is designed for virtually countless operation cycles, it can be destroyed by an over-voltage or a short circuit, unless protected adequately by the fast fuse.Table 3-1 shows the part numbers of the fuses and fuse blocks that can be used with each of the SSRs. Lower rated fast-blow fuses should be used if the current being controlled is below the rated capacity of the SSR. Bussman or equivalent fuses should be used. It is essential that a proper fast-blow (I 2T)fuse is used. SSR’s normal failure mode on overloaded circuits is closed contacts (ON-STATE).LEAKAGE CURRENTIn the OFF state, all SSRs have a small leakage current through their contacts,typically .1mA for 240V versions and .25mA for 660V versions. As a result, a voltage potential will always exist on the LOAD SIDE, even when the “contacts”are “open”. The voltage level is a function of the load resistance. In accordance with E = IR, the voltage level equals leakage current times load resistance.The voltage level will rise to FULL LINE VOLTAGE under NO LOAD (open circuit) or high resistance conditions. Under normal operating conditions,however, it is very small. A 120-Watt (W) load has a resistance of 1 ohm. With “open contacts”, a leakage current of 15mA will cause 15mV across the load (E = 15 mA ×1 ohm). A mechanical switch is recommended between the AC power source and the SSR to provide electric isolation for servicing the load.SSR Part Maximum Fuse Part Fuse Block Number Current Capacity Number Part NumberSSRL240AC1010 Amps ac KAX-10FB-1, FB-2, FB-3SSRL240AC2525 Amps ac KAX-25FB-1, FB-2, FB-3SSRL240AC50 50 Amps ac KAX-50 BS101SSRL240AC7575 Amps ac KAX-70BS101SSRL240AC100100 Amps ac KAX-100BS101SSRL240DC1010 Amps ac KAX-10FB-1, FB-2, FB-3SSRL240DC2525 Amps ac KAX-25FB-1, FB-2, FB-3SSRL240DC50 50 Amps ac KAX-50 BS101SSRL240DC7575 Amps ac KAX-70BS101SSRL240DC100100 Amps ac KAX-100BS101SSRL660AC5050 Amps ac KAX-50BS101SSRL660AC7575 Amps ac KAX-70BS101SSRL660AC100100 Amps ac KAX-100BS101SSRL660DC5050 Amps ac KAX-50BS101SSRL660DC7575 Amps ac KAX-70BS101SSRL660DC100100 Amps ac KAX-100BS1013O u t p u t -a c L o a dM a x . O f f -S t a t e L e a k a g e N o m i n a l a c L i n eN o m i n a l L o a d M a x . C o n t a c t (25°C m a x . a m b i e n t )M a x F o r w a r d M o d e l N o .V o l t a g eC u r r e n t V o l t a g eD r o p120V a c 240V a c 660V a c V o l t a g e D r o p S S R L 240A C 1010 A 0.1 m A 0.1 m A 1.35S S R L 240A C 2525 A 0.1 m A 0.1 m A 1.35S S R L 240A C 5024 t o 280V a c50 A 1.6V0.1 m A 0.1 m A N /A 1.35S S R L 240A C 7575 A 0.1 m A 0.1 m A 1.3S S R L 240A C 100100 A 0.1 m A 0.1 m A 1.3S S R L 240D C 1010 A 0.1 m A 0.1 m A 1.35S S R L 240D C 2525 A 0.1 m A 0.1 m A 1.35S S R L 240D C 5024 t o 280V a c50 A 1.6V0.1 m A 0.1 m A N /A 1.35S S R L 240D C 7575 A 0.1 m A 0.1 m A 1.3S S R L 240D C 100100 A 0.1 m A 0.1 m A 1.3S S R L 660A C 5050 A 0.25 m A 0.25 m A 0.25 m A 1.35S S R L 660A C 7548 t o 660V a c75 A 1.6V0.25 m A 0.25 m A 0.25 m A 1.3S S R L 660A C 100100 A 0.25 m A 0.25 m A 0.25 m A 1.3S S R L 660D C 5050 A 0.25 m A 0.25 m A 0.25 m A 1.35S S R L 660D C 7548 t o 660V a c75 A 1.6V0.25 m A 0.25 m A 0.25 m A 1.3S S R L 660D C 100100 A 0.25 m A 0.25 m A 0.25 m A 1.3E L E C T R I C A L S P E C IF I C A T I O N S4I n p u t -C o n t r o l S i g n a l C o n t r o l S i g n a l C o n t r o l S i g n a l C o n t r o l S i g n a l M a x I n p u t P e a k V o l t a g e *M o d e l N o .T y p eV o l t a g e T u r n -O n T u r n -O f f C u r r e n t (60 s e c . m a x )S S R L 240A C 10S S R L 240A C 25S S R L 240A C 50A C C o n t r o l S i g n a l90 t o 280V A C 90V A C 10V A C10m A 800VS S R L 240A C 75S S R L 240A C 100S S R L 240D C 10S S R L 240D C 25S S R L 240D C 50D C C o n t r o l S i g n a l 3 t o 32V D C 3V D C 1V D C 14m A 800VS S R L 240D C 75S S R L 240D C 90S S R L 660A C 50S S R L 660A C 75A C C o n t r o l S i g n a l90 t o 280V A C 90V A C 10V A C10m A1200VS S R L 660A C 100S S R L 660D C 50S S R L 660D C 75D C C o n t r o l S i g n a l4 t o 32V D C 4V D C1V D C14m A1200VS S R L 660D C 100E L E C T R I C A L S P E C IF I C A T I O N S *T r a n s i e n t s a b o v e t a b l e v a l u e s h o u l d b e s u p p r e s s e d .5The following SSRs are available from OMEGA Engineering.MOUNTING THE SSRThe SSR assembly (including heat sink) can be located close to the load,minimizing the lengths of power cables. The actuating device, such as atemperature controller, can then be located in an area more convenient to the operator.The FHS on which the SSR is to be mounted has been pre-drilled and tapped, and is supplied with mounting screws. The SSR is supplied with a thermallyconducting pad (attached). Mount the SSR securely to the heat sink with the mounting screws.The best location for the SSR is an open area with unrestricted air movement.The FHS should be mounted on a vertical surface with the fins vertical. If it is mounted with the fins horizontal, or on a horizontal surface, the thermalcoefficient must be re-dated by 20%. For air flow, allow at least 1⁄2in. clearance at each end and 1 in. on the sides.67OUTPUTSSR Dimensions (inches)SPECIFICATIONSGENERAL SPECIFICATIONS(1)PARAMETER ALL DEVICESOperating Temperature Range–20°to +80°CStorage Temperature Range–40°to +80°CInput to Output Isolation Voltage(2)4000 V rmsInput/Output to Ground Isolation Voltage2500 V rmsCapacitance Input to Output (Max)8 pFLine Frequency Range47 to 63 HzINPUT SPECIFICATIONS(1)PARAMETER SSRs DC SSRsControl Voltage90–280 VAC3–32 VDC (4)Drop Out Voltage10 Vrms 1.0 VDCMaximum Input Current(3)10 mA rms14 mADCTurn-On Time20 ms0.5 Cycle Max.(5)Turn-Off Time30 ms0.5 Cycle Max.Nominal Input Impedance Current RegulatedOUTPUT SPECIFICATIONS(1)PARAMETER SSRs UNITSMaximum On-State Current(6)10255075100Arms Minimum On-State Current5050100100100mArms Maximum 1-Cycle Surge(7)15030075010001200Apeak Maximum 1-Second Surge(8)3075150225300Apeak On-State Voltage Drop(9) 1.35 1.35 1.3 1.3 1.3Vpeak I2T (60 Hz)416937245850006000A2secFOOTNOTES(1)Specifications apply to T A–30 to +80°C unless otherwise noted.(2)At T A of 25°C for one second, maximum leakage 1 mA.(3)At maximum input voltage.(4)660V versions 4-32VDC(5)Zero cross over firing.(6)With relay properly mounted on an adequate heatsink.(7)At T A of 25°C, non-repetitive.(8)At T A of 25°C.(9)At T A of 25°C and maximum on-state current.8WARRANTY/DISCLAIMEROMEGA ENGINEERING, INC. warrants this unit to be free of defects in materials and workmanship for a period of 13 months from date of purchase. OMEGA’s Warranty adds an additional one (1) month grace period to the normal one (1) year product warranty to cover handling and shipping time. This ensures that OMEGA’s customers receive maximum coverage on each product.If the unit malfunctions, it must be returned to the factory for evaluation. OMEGA’s Customer Service Department will issue an Authorized Return (AR) number immediately upon phone or written request. Upon examination by OMEGA, if the unit is found to be defective, it will be repaired or replaced at no charge. OMEGA’s WARRANTY does not apply to defects resulting from any action of the purchaser, including but not limited to mishandling, improper interfacing, operation outside of design limits, improper repair, or unauthorized modification. This WARRANTY is VOID if the unit shows evidence of having been tampered with or shows evidence of having been damaged as a result of excessive corrosion; or current, heat, moisture or vibration; improper specification; misapplication; misuse or other operating conditions outside of OMEGA’s control. Components which wear are not warranted, including but not limited to contact points, fuses, and triacs.OMEGA is pleased to offer suggestions on the use of its various products. However, OMEGA neither assumes responsibility for any omissions or errors nor assumes liability for any damages that result from the use of its products in accordance with information provided by OMEGA, either verbal or written. OMEGA warrants only that the parts manufactured by it will be as specified and free of defects. OMEGA MAKES NO OTHER W ARRANTIES OR REPRESENTATIONS OF ANY KIND W HATSOEVER, EXPRESS OR IMPLIED, EXCEPT THAT OF TITLE, AND ALL IMPLIED W ARRANTIES INCLUDING ANY W ARRANTY OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE HEREBY DISCLAIMED. LIMITATION OF LIABILITY: The remedies of purchaser set forth herein are exclusive, and the total liability of OMEGA with respect to this order, whether based on contract, warranty, negligence, indemnification, strict liability or otherwise, shall not exceed the purchase price of the component upon which liability is based. In no event shall OMEGA be liable for consequential, incidental or special damages.CONDITIONS: Equipment sold by OMEGA is not intended to be used, nor shall it be used: (1) as a “Basic Component” under 10 CFR 21 (NRC), used in or with any nuclear installation or activity; or (2) in medical applications or used on humans. Should any Product(s) be used in or with any nuclear installation or activity, medical application, used on humans, or misused in any way, OMEGA assumes no responsibility as set forth in our basic WARRANTY/DISCLAIMER language, and, additionally, purchaser will indemnify OMEGA and hold OMEGA harmless from any liability or damage whatsoever arising out of the use of the Product(s) in such a manner.RETURN REQUESTS/INQUIRIESDirect all warranty and repair requests/inquiries to the OMEGA Customer Service Department. BEFORE RETU RNING ANY PRODU CT(S) TO OMEGA, PU RCHASER MU ST OBTAIN AN AU THORIZED RETU RN (AR) NU MBER FROM OMEGA’S CU STOMER SERVICE DEPARTMENT (IN ORDER TO AVOID PROCESSING DELAYS). The assigned AR number should then be marked on the outside of the return package and on any correspondence.The purchaser is responsible for shipping charges, freight, insurance and proper packaging to prevent breakage in transit.FOR WARRANTY RETURNS, please have the following information available BEFORE contacting OMEGA:1.Purchase Order number under whichthe product was PURCHASED,2.Model and serial number of the productunder warranty, and3.Repair instructions and/or specificproblems relative to the product.FOR NON-WARRANTY REPAIRS,consult OMEGA for current repair charges. Have the following information available BEFORE contacting OMEGA:1. Purchase Order number to cover theCOST of the repair,2.Model and serial number of the product,and3.Repair instructions and/or specificproblems relative to the product.OMEGA’s policy is to make running changes, not model changes, whenever an improvement is possible. This affords our customers the latest in technology and engineering.OMEGA is a registered trademark of OMEGA ENGINEERING, INC.© Copyright 2002 OMEGA ENGINEERING, INC. All rights reserved. This document may not be copied, photocopied, reproduced, translated, or reduced to any electronic medium or machine-readable form, in whole or in part, without the prior written consent of OMEGA ENGINEERING, INC.Where Do I Find Everything I Need for Process Measurement and Control?OMEGA…Of Course!Shop online at TEMPERATUREⅪߜThermocouple, RTD & Thermistor Probes, Connectors, Panels & AssembliesⅪߜWire: Thermocouple, RTD & ThermistorⅪߜCalibrators & Ice Point ReferencesⅪߜRecorders, Controllers & Process MonitorsⅪߜInfrared PyrometersPRESSURE, STRAIN AND FORCEⅪߜTransducers & Strain GagesⅪߜLoad Cells & Pressure GagesⅪߜDisplacement TransducersⅪߜInstrumentation & AccessoriesFLOW/LEVELⅪߜRotameters, Gas Mass Flowmeters & Flow ComputersⅪߜAir Velocity IndicatorsⅪߜTurbine/Paddlewheel SystemsⅪߜTotalizers & Batch ControllerspH/CONDUCTIVITYⅪߜpH Electrodes, Testers & AccessoriesⅪߜBenchtop/Laboratory MetersⅪߜControllers, Calibrators, Simulators & PumpsⅪߜIndustrial pH & Conductivity EquipmentDATA ACQUISITIONⅪߜData Acquisition & Engineering SoftwareⅪߜCommunications-Based Acquisition SystemsⅪߜPlug-in Cards for Apple, IBM & CompatiblesⅪߜDatalogging SystemsⅪߜRecorders, Printers & PlottersHEATERSⅪߜHeating CableⅪߜCartridge & Strip HeatersⅪߜImmersion & Band HeatersⅪߜFlexible HeatersⅪߜLaboratory HeatersENVIRONMENTALMONITORING AND CONTROLⅪߜMetering & Control InstrumentationⅪߜRefractometersⅪߜPumps & TubingⅪߜAir, Soil & Water MonitorsⅪߜIndustrial Water & Wastewater TreatmentⅪߜpH, Conductivity & Dissolved Oxygen InstrumentsM3813/0502。
固态继电器说明书
中国电力模块工艺制造的大功率 SSR,标称电流已达 500A，并采用铜瓷键合（DCB）第三代新技术， 无论是感性负载还是阻性负载，电压电流冲击及产品可靠性指标已达到际先进水平。
Tc=80℃ 1 周波浪涌电 流 Isurge A
300 500 800 1000 120 250 400
漏电流 380Vac < 7mA
同上
输入 DC 电压 电流
mA 4～32 10～30
同上 同上
介质耐压 VISOVDC：输入对输出>2000；输出对底板>2000 * 380VAC 测量 主要为并联 RC 回路的漏电流 工作电流为底板工作温度不超过 80℃
<12mA
<12mA <12mA
冷却 条件
风冷
风冷
风冷 风冷 风冷 风冷 风冷 风冷 风冷 风冷
风冷
风冷 风冷
6
2.3 U 系列（欧式风格）固态继电器
U 系列固态继电器采用了安全防护一体化的设计。 外形美观大方，两只反并联的晶闸管不仅提高了 dV/dT 等指标，更因为双 SCR 管芯的散热面积大， 所以具有工作电流大，耐浪涌冲击，可靠性高的特 点。此外，内置的抑制变频器干扰的大容量阻容吸 收器(RC 回路)，独特的强力电力端子和配套的 DIN 导轨散热器，突出了产品的设计风格。
三．触发方式说明 ............................................................................................................. 8 四．安装及应用................................................................................................................. 9 五．故障原因及排除 ....................................................................................................... 10
固态继电器的技术参数及选用
固态继电器的技术参数及选用固态继电器（Solid State Relay，简称SSR）是一种采用半导体器件作为开关元件的继电器。
相比传统的电磁继电器，固态继电器具有体积小、寿命长、响应速度快、可靠性高等优点，被广泛应用于自动控制系统中。
在选用固态继电器时，需要关注以下技术参数。
1. 额定负载电流（Rated Load Current）：固态继电器的额定负载电流是指其能够承受的最大工作电流。
在选用时，应根据实际负载电流来选择合适的额定负载电流。
一般来说，选择的额定负载电流应大于实际负载电流的1.2-1.5倍，以确保稳定可靠的工作。
2. 额定负载电压（Rated Load Voltage）：固态继电器的额定负载电压是指其能够承受的最大工作电压。
与额定负载电流类似，选用时应根据实际负载电压来选择合适的额定负载电压。
同样，应保证选用的固态继电器的额定负载电压大于实际负载电压的1.2-1.5倍。
3. 控制电流（Control Current）：固态继电器的控制电流是指它需要的最小触发电流。
在控制端供电时，电流应大于该值才能确保固态继电器的正常工作。
常见的控制电流有3-30mA等。
在选择固态继电器时应尽量选择控制电流较小的型号，以减少控制端功耗。
4. 继电器类型（Type）：固态继电器可以分为直流继电器和交流继电器两种。
直流继电器适用于直流负载，交流继电器适用于交流负载。
在选用时需要根据实际应用情况选择。
5. 隔离电压（Isolation Voltage）：隔离电压是指固态继电器输入和输出之间的耐压值，也被称为绝缘电压。
在选择时，隔离电压应大于应用场景的绝缘要求，以确保系统的安全性。
1.负载类型：不同的负载类型对固态继电器的影响不同。
例如，电容性负载对继电器的寿命有较大的损害，而电感性负载则可能引起电压峰值和电流峰值，需要根据负载类型选择适用的固态继电器。
2.工作环境：固态继电器应能适应应用环境的温度、湿度、振动等要求。
ssr 固态调压 原理

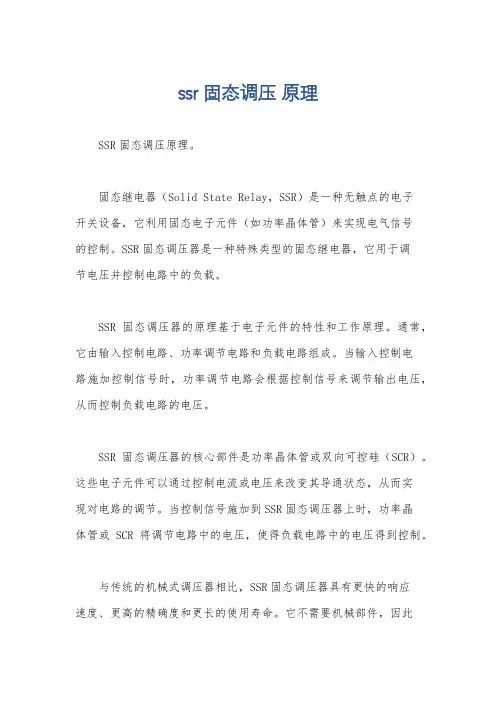

ssr 固态调压原理
SSR固态调压原理。
固态继电器（Solid State Relay，SSR）是一种无触点的电子
开关设备，它利用固态电子元件（如功率晶体管）来实现电气信号
的控制。
SSR固态调压器是一种特殊类型的固态继电器，它用于调
节电压并控制电路中的负载。
SSR固态调压器的原理基于电子元件的特性和工作原理。
通常，它由输入控制电路、功率调节电路和负载电路组成。
当输入控制电
路施加控制信号时，功率调节电路会根据控制信号来调节输出电压，从而控制负载电路的电压。
SSR固态调压器的核心部件是功率晶体管或双向可控硅（SCR）。
这些电子元件可以通过控制电流或电压来改变其导通状态，从而实
现对电路的调节。
当控制信号施加到SSR固态调压器上时，功率晶
体管或SCR将调节电路中的电压，使得负载电路中的电压得到控制。
与传统的机械式调压器相比，SSR固态调压器具有更快的响应
速度、更高的精确度和更长的使用寿命。
它不需要机械部件，因此
可以减少维护成本和故障率。
此外，SSR固态调压器还可以实现远程控制和自动化控制，使得其在工业生产和自动化领域有着广泛的应用。
总的来说，SSR固态调压器通过电子元件的控制和调节，实现了对电路中电压的精确控制，具有快速响应、高精度和可靠性强的特点，逐渐成为电气控制领域中不可或缺的重要设备。
SSR固态继电器工作原理及常见问题
SSR固态继电器工作原理及常见问题摘要：固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关。
用隔离器件实现了控制端与负载端的隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
固态继电器工作原理详细介绍SSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号VIN时,P型SSR立即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。
有的公司SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。
t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。
这个电压将通过双向可控硅内部的结电容,正反馈到栅极。
如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。
单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。
由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。
固态继电器的应用固态继电器是由固态元件组成的无触点开关，具有工作安全可靠、寿命长、无触点、无火花、无污染、高绝缘、高耐压（越过2.5kv）、低触发电流、开关速度快、可与数字电路巨配，以阻燃型环氧树脂为原料，采用灌封技术，使与外界隔离，具有良好的耐压、防潮、防腐、抗震动等性能。
希曼顿产品手册
日本岛电数字调节器
SRS11A SRS12A SRS13A SRS14A 系列
日本岛电数字调节器
订货选型表 ：
SRS11A SRS12A SRS13A SRS14A 系列
基本性能 :
● 多种输入和量程范围，4 种安装尺寸 ● 超薄机身 (62mm - 65mm) ，节省安装空间 ● SV 设定 : 3 点 ● PID 值 : 3 组 ● 2- 调节输出，可用于加热与制冷 ● 可编程 32 步 ( 选件 ) ● (1-4 曲线 , 32-8 步 ) ● 支持 RS-485 接口 ( 选件 ) ● ( 主 - 从功能 , Modbus/Shimaden 协议 ) ● 加热器断线 / 加热器回路报警 : 单相 / 三相 ● 多种选件适合不同用途
PAD37-T、PAC15P 、PAC35P/C、PAC16P-T、PAC36P-T、PAC03I、ZAC10-I/P、SW03A 、 XCT1、SW03-6L
公司名称：希曼顿（北京）科技有限公司
地 址：北京市中关村上地信科技园上奥世纪大厦 B 座 17 层
联系人：高艳龙 专线：010-62611201 手机：13716122959
H3340ZN H3400Z H3500Z H3600Z H3800Z U 型 H330ZU H350ZU H370ZU H3100ZU S312ZU S325ZU S340ZU
电力调整器（调功调压器）
三相 C 系列 功率调控器 PAC30D 三相 D 系列 功率调控器 PAD37 PAD36 单相 D 系列 功率调控器 PAD27 PAD26 可控硅模块 MTX/MFX56A MTX/MFX90A MTX/MFX120A MTX/MFX180A
PAC15P、PAC16P、PAC01A、PAC03I、PAC30、ZAC29C、ZAC28U 固态继电器：普通型: S203ZL/W 、S310ZK 、S340ZK 工业级增强型:H375ZF/K、H3100ZF/K、H3200Z、H3300ZD、H3340ZN、H3500Z 可控硅模块：MTX56A 、MTX90A、MTX120A、MTX180A、MTX250A、MTX350A 可控硅触发器、周波控制器/触发板单元： PAD36-T、PAD26-T、PAD15-T、PAD27-T、
ssr固态继电器工作原理
ssr固态继电器工作原理SSR固态继电器（Solid-State Relay）是一种使用半导体器件来实现电气隔离和电路开关的电子元件。
相比传统的机械继电器，SSR 具有响应速度快、寿命长、体积小、耐振动、无噪音等优点。
本文将从SSR固态继电器的工作原理、结构组成和应用领域等方面进行详细介绍。
一、工作原理SSR固态继电器的工作原理基于半导体器件的导通与截止特性。
它由输入控制电路和输出功率电路两部分组成。
输入控制电路接收外部的控制信号，通过对控制电路中的半导体器件进行驱动，使得输出功率电路中的半导体器件导通或截止，从而实现对输出电路的控制。
具体来说，输入控制电路通常由光耦隔离器、驱动电路和触发电路组成。
当输入控制信号到达时，光耦隔离器将信号光电转换，驱动电路将光电信号转换为电流或电压信号，进而通过触发电路对输出功率电路进行控制。
输出功率电路由半导体器件（如晶闸管、三极管）和负载组成。
当输入控制电路中的半导体器件导通时，输出功率电路中的半导体器件也将导通，从而使得负载得到电源的供电；当输入控制电路中的半导体器件截止时，输出功率电路中的半导体器件也将截止，负载将不再接收电源供电。
二、结构组成SSR固态继电器的基本结构通常包括输入控制电路、输出功率电路和隔离层。
其中，输入控制电路主要负责接收和处理外部的控制信号；输出功率电路主要负责对负载进行电源的控制；隔离层则起到隔离输入控制电路和输出功率电路的作用，保证两者之间的电气隔离。
在输入控制电路中，光耦隔离器起到了关键作用。
光耦隔离器通常由发光二极管（LED）和光敏三极管（光电晶体管）构成。
当输入控制信号到达时，LED被激活，发出特定的光信号；光敏三极管根据接收到的光信号的强弱，产生相应的电流或电压信号。
输出功率电路中的半导体器件通常由晶闸管或三极管构成。
晶闸管具有导通电流大、耐压能力强的特点，适用于大功率负载的控制；而三极管则适用于小功率负载的控制。
这些半导体器件能够通过输入控制电路的驱动来实现导通或截止状态，从而控制负载的电源供应。
固态继电器手册
固态继电器的通断次数
固态继电器（SSR）是一种电子元件，通常用于在不导电的情况下控制电流。
它由两个主要部分组成：输入部分和输出部分。
输入部分通常包括控制信号（如电压或电流），而输出部分则负责控制通过电阻器的电流。
关于固态继电器通断次数的具体数字，这取决于许多因素，包括继电器的类型、负载类型和大小、环境条件（例如温度和湿度）、使用条件（例如电压和电流水平）以及继电器的制造质量。
一般来说，高质量的固态继电器具有更高的耐久性和可靠性，可以承受更高的负载和更频繁的开关操作。
对于一般的商业用途，固态继电器通常可以承受数百到数千次的无故障开关操作。
然而，有一些高级型号可以提供数百万次的寿命。
因此，在许多情况下，使用固态继电器不会面临寿命限制问题，但为了最佳的使用效果，请确保在正确的工作环境和负载下使用它们。
请注意，这只是一个大致的估计，并且具体情况可能会有所不同。
在实际应用中，最好参考固态继电器的制造商提供的具体数据和规格，以获得最准确的信息。
总的来说，固态继电器的通断次数是一个关键特性，它决定了继电器在特定应用中的使用寿命。
在选择固态继电器时，请务必参考制造商的数据和规格，以确保选择适合您需求的可靠型号。
另外，值得注意的是，尽管固态继电器具有出色的可靠性和寿命，但在极端条件下（例如过热、过载或频繁开关）仍然可能出现问题。
因此，在设计和使用固态继电器时，应遵循制造商的指南和建议，并确保它们适合您的工作环境和工作负载。
固态继电器专题知识
固体继电器优点
工作可靠，寿命长； 无噪声，无电磁干扰； 输入输出之间绝缘； 开关速度快； 抗干扰能力强； 体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、
能与TTL、DTL、HTL等逻辑电路兼容，以微小 旳控制信号到达直接驱动大电流负载。
固体继电器旳应用
固体继电器目前已广泛应用于计算机外围接口装 置，电炉加热恒温系统，数控机械，遥控系统、 工业自动化装置；信号灯、闪烁器、照明舞台灯 光控制系统；仪器仪表、医疗器械、复印机、自 动洗衣机；自动消防，保安系统，以及作为电网 功率原因补偿旳电力电容旳切换开关等等，另外 在化工、煤矿等需防爆、防潮、防腐蚀场合中都 有大量使用。
固体继电器（亦称固态继电器）英文名称为Solid State Relay，简称SSR。
它是用半导体器件替代老式电磁接点作为切换装 置旳具有继电器特征旳无触点开关器件。
单相SSR为四端有源器件，其中两个输入控制端， 两个输出端，输入输出间为光隔离，输入端加上 直流或脉冲信号到一定电流值后，输出端就能从 断态转变成通态。
10.4.1 开关驱动SSR旳例子
10.4.2 晶体管、Ic驱动案例
1、npn晶体管驱动
10.4.2 晶体管、Ic驱动案例
2、pnp晶体管驱动
10.4.2 晶体管、Ic驱动案例
3、IC驱动
10.4.3 交流驱动
10.4.4 白炽灯旳开关控制电路
10.5.5 燃气点火装置
10.4.6 基于计时器旳SSR控制
10.4.7 双向马达旳正/逆转电器
10.4.8 保持输入型开关与SSR
10.4.9 空调旳风叶控制
.10 洗衣机旳电磁阀控制
10.4.11 冰箱旳温度调整加热器控制
本章要点
希曼顿固态继电器说明书-交流固态继电器
40A 12～440V 4～24V <8mA
3A
12～440V 3～5V
<3mA
4A
12～440V 3～5V
<3mA
6A
12～440V 3～5V
<3mA
8A
12～440V 4～24V <12mA
10A 12～440V 4～24V <12mA
12A 12～440V 4～24V <12mA
25A 12～440V 4～24V <12mA
封装形式 散热器固定：Ｋ,Ｆ,Ｅ,Ｄ,Ｑ 线路板焊接：Ｗ－卧式；
Ｌ－立式 Ｃ－插接式
例：Ｈ260PK 表示单硅反并联，220VAC 工作电压，60A 工作电流调相控制方式，外形为 K 型 表示单硅反并联，380VAC 工作电压，300A 工作电流过零控制方式，外形为 E 型
2
目录
一．主要技术简介及应用 ....................................................... 4 二．产品简介......................................................................... 5
变压器启动器 功率因数校正器 无间断电源 能源开关 音乐喷泉 游戏机 自动消防保安系统
希曼顿固态继电器命名方式
首位字母
第二位数字
三四五位
第二个字母
第三个字母
分类符 (S):普通型 (H):增强型 (R): 固 态 调 压型
交流工作电压 (2)：220VAC (3)：380VAC
交流有效值 工作电流
工作方式 Ｚ－零压型 Ｐ－调相型
三．常见应用......................................................................... 9 四．触发方式说明................................................................. 9 五．尺寸图........................................................................... 10 六．散热器说明................................................................... 12
SSR固态继电器
Solid state relaysSSR固态继电器以触发形式,可分为零压型(Z)和调相型(P)两种。
在输入端施加合适的控制信号VIN时,P型SSR立即导通。
当VIN撤销后,负载电流低于双向可控硅维持电流时(交流换向),SSR关断。
Z型SSR内部包括过零检测电路,在施加输入信号VIN时,只有当负载电源电压达到过零区时,SSR才能导通,并有可能造成电源半个周期的最大延时。
Z型SSR关断条件同P型,但由于负载工作电流近似正弦波,高次谐波干扰小,所以应用广泛。
先锋公司电子厂SSR由于采用输出器件不同,有普通型(S,采用双向可控硅元件)和增强型(HS,采用单向可控硅元件)之分。
当加有感性负载时,在输入信号截止t1之前,双向可控硅导通,电流滞后电源电压90O(纯感时)。
t1时刻,输入控制信号撤销,双向可控硅在小于维持电流时关断(t2),可控硅将承受电压上升率dv/dt很高的反向电压。
这个电压将通过双向可控硅内部的结电容,正反馈到栅极。
如果超过双向可控硅换向dv/dt指标(典型值10V/s,将引起换向恢复时间长甚至失败。
单向可控硅(增强型SSR)由于处在单极性工作状态,此时只受静态电压上升率所限制(典型值200V/s),因此增强型固态继电器HS系列比普通型SSR的换向dv/dt指标提高了520倍。
由于采用两只大功率单向可控硅反并联,改变了电流分配和导热条件,提高了SSR输出功率。
增强型SSR在大功率应用场合,无论是感性负载还是阻性负载,耐电压、耐电流冲击及产品的可靠性,均超过普通固态继电器,并达到了进口产品的基本指标,是替代普通固态继电器的更新产品。
固态继电器的应用S系列固态继电器,HS系列增强型固态继电器、可以广泛用于:计算机外围接口装置,恒温器和电阻炉控制、交流电机控制、中间继电器和电磁阀控制、复印机和全自动洗衣机控制、信号灯交通灯和闪烁器控制、照明和舞台灯光控制、数控机械遥控系统、自动消防和保安系统、大功率可控硅触发和工业自动化装置等。
固态继电器（SSR）的定义
固态继电器（SSR）的定义■固态继电器(SSR)的定义●SSR和有接点继电器的不同所谓SSR，是固态继电器（Solid State Relay）的简称，是⽆可动接点部分的继电器（⽆接点继电器）。
在动作上与有接点继电器相同，但是该继电器使⽤半导体闸流管、晶闸管开关元件、⼆极管、晶体管等半导体开关元件。
另外也使⽤名为光电耦合器的光半导体，使其输⼊输出绝缘。
光电耦合器的特点是⽤光的信号在绝缘空间中进⾏传送，所以绝缘性更好，传送速度也更快。
SSR是⽤⽆接点的电⼦零件制造的，⽐有接点的有很多优点。
其中最⼤的优点是，不会像有接点继电器⼀样因开关⽽损耗接点。
特别是：●可以对应⾼速、⾼频率开关●没有接触不良●发⽣⼲扰⼩●没有动作⾳等，适⽤于⼴泛的领域。
固态继电器(SSR)的构成固态继电器(SSR)的构成固态继电器(SSR) （交流负载开关的代表⽰例）固态继电器(SSR) （交流负载开关的代表⽰例）电磁继电器 (EMR:Electro Magnetic Relay)向线圈施加输⼊电压，使其发⽣电磁⼒，移动可动铁⽚，从⽽切换接点。
不仅可在控制柜上使⽤，还可⽤于其他范围。
⽽且原理简单可低成本加⼯。
电磁继电器(EMR:Electro Magnetic Relay)●SSR的控制（ON/OFF控制、循环控制、相位控制）ON/OFF控制接受温控器的电压输出信号，通过开关SSR来控制加热器的ON/OFF。
在电磁继电器中也可进⾏相同的控制，但是以数秒间隔控制ON/OFF，使⽤数年时需要SSR。
循环控制（G32A-EA）以0.2秒（固定）为控制周期。
其⽅式是使其在0.2秒内ON/OFF，从⽽控制输出电⼒。
接受温控器的电流输出4~20mA来控制循环控制中的注意点进⾏循环控制时，每秒钟接通电源5次（控制周期为 0.2S）。
由于变压器负载中的接通电流⾮常⼤（通常电流的10倍左右）(1)SSR的额定没有余量导致SSR的破坏。
(2)负载电路上的断路器发⽣触发。
固态继电器
固态继电器固态继电器固态继电器（Solid State Relay,缩写SSR），是由微电子电路，分立电子器件，电力电子功率器件组成的无触点开关；是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器的输入端用微小的控制信号，达到直接驱动大电流负载。
中文名固态继电器外文名Solid State Relay简称SSR解释由微电子电路基本简介固态继电器固态继电器是具有隔离功能的无触点电子开关，在开关过程中无机械接触部件，因此固态继电器除具有与电磁继电器一样的功能外，还具有逻辑电路兼容，耐振耐机械冲击，安装位置无限制，具有良好的防潮防霉防腐蚀性能，在防爆和防止臭氧污染方面的性能也极佳，输入功率小，灵敏度高，控制功率小，电磁兼容性好，噪声低和工作频率高等特点。
固态继电器专用的固态继电器可以具有短路保护，过载保护和过热保护功能，与组合逻辑固化封装就可以实现用户需要的智能模块，直接用于控制系统中。
固态继电器如今已广泛应用于计算机外围接口设备、恒温系统、调温、电炉加温控制、电机控制、数控机械，遥控系统、工业自动化装置；信号灯、调光、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
如何选择SSR的型号规格主要是选取适当的额定电流的固态继电器（SSR）除特别说明以外，整流、可控等功率模块亦然。
根据不同的负载类型来选用SSR的额定电流。
阻性负载、感性负载和容性负载在刚起动时瞬时电流较大。
即使是纯阻性，由于具有正温度系数，冷态时电阻值较小，因而有较大的起动电流。
电炉刚接通时电流为稳定时的1.3—1.4倍。
白炽灯接通时电流为稳态10倍。
有些金属卤化物灯不但开启时间长达10分钟，而且有高达100倍稳态时的脉冲电流。
异步电动机起动电流为额定值的5—7倍，直流电机起动电流还要大。
介绍影响固态继电器(SSR)EMC 的主要因素、试验方法和判定标准
电磁兼容（EMC）在电子产品中是一项重要的技术指标。
本文介绍影响固态继电器（SSR）EMC 的主要因素、试验方法和判定标准。
同时，提出了测试时注意事项和给出了一组具有实用价值的结果。
1 引言影响固态继电器(SSR)电磁兼容(EMC)的因素是多方面的，诸如器件的选择与搭配、电路原理、PCB 的布线和结构等等。
其中，交流光耦( 光电耦合器) 对EMC 参数的影响常常被忽略。
其主要原因是对它们的应用环境和要求了解较少，同时对EMC 的标准，设备的使用和试验方法理解不够。
因此当使用性能较差的器件和不合理的结构时，固态继电器的EMC 性能往往达不到国际上的一些标准( 如CE 等) 。
2 固态继电器的EMC 标准电磁兼容包含电磁辐射(Emission)和电磁抗干扰(Immunity)。
对器件来说，欧洲客户不要求做电磁测试( 个别有特殊要求的客户除外) ，通常只要求按EN50082-2 标准即1995V EN61000-6-2 进行测试。
但最主要是测试ESD(EN61000-4-2);EFT/B(EN61000-4-4)和SURGE(EN61000-4-5)。
在此要说明的是，如果客户要求测试电磁辐射时，应按EN50081-2 标准即2001V EN61000-6-4 进行测试。
本文只对SSR 的电磁抗干扰能力进行测试和归纳。
我们在多年与欧洲客户交流中，他们提出最多的有如下要求：(1) 要求EMC 做通用标准的电磁抗干扰能力的测试，即上述的ESD、EFT/B 和Surge。
其电压等级分别为4kV的接触放电和8kV 的空气放电、1kV/5kHz 快速群脉冲扰动和2 k V 浪涌冲击，其它不做要求;(2) 要求EMC 做通用标准的电磁抗干扰能力达到等级3 的测试，即ESD 和Surge 同上，而EFT/B 要求达到3kV/5kHz;(3) 特殊要求:ESD 要求6kV/10kV 和EFT/B 为4kV(4) 其他要求:除电磁抗干扰(Immunity)外，还要求电磁辐射(Emission)测试。
SSR-25DA单相交流固态继电器
杭州国晶电子科技有限公司 +86(571)56862135
输入（控制）参数（TA=25℃） 其它参数（TA=25℃）
输出（负载）参数（TA=25℃）
杭州国晶电子科技有限公司 +86(571)56862135 订货标记示例
性能曲线图
负载电压（）
VAC 11漏电流（mA)
漏电流与负载电压特性图（@25℃)最大负载电流与环境温度特性图（）
25A 环境温度（℃）
最大负载电流
（）A -20 0 20 4 60 80
外型安装尺寸图：
使用说明：
1、实际负载电流≥5A时必须使用散热器或安装在具有相应散热效果的金属底板上，并且固态继电器散热底板与安装面之间涂上导热硅脂。
2、当两只或以上数量固态继电器并排安装时，应留有足够的间距（10mm以上）。
3、当多只固态继电器共用一个控制电源时，输入控制端可以串联或并联使用；但必须保证每只固态继电器有足够的输入驱动电流。
4、使用于感性负载时，将会出现高瞬间电压和浪涌电流施加在输出端，可能导致固态继电器误导通或损坏。
因此通常需要在输出端接入VTS瞬态二极管或MOV压敏电阻。
压敏电阻推荐选用工作电压的2倍。
或直接选用我公司生产
的半导体过压浪涌保护元件YRC1（适用于单相SSR）与YRC2（适用于三相SSR）。
5、在负载电路中，请串联快速熔断器或断路器，以防止负载短路。
6、阻性负载选取固态继电器电流应为实际负载电流的2-3倍
7、感性负载选取固态继电器电流应为实际负载电流的5-7倍，
8、部分高浪涌负载选取固态继电器电流应为实际负载电流的10倍以上。
杭州国晶电子科技有限公司+86(571)56862135。
固态继电器电气符号及字母表示
固态继电器电气符号及字母表示
【一、固态继电器简介】
固态继电器（Solid State Relay，简称SSR）是一种无触点、电子开关，它具有高输入阻抗、低功耗、长寿命、高可靠性等优点。
固态继电器广泛应用于各种电子设备、自动化控制系统和工业电路中，以实现信号的放大、隔离、切换等功能。
【二、固态继电器电气符号】
【1.通用的电气符号】
固态继电器的通用电气符号为一个长方形，内部包含一个垂直的线，代表开关状态。
长方形的一侧带有箭头，表示信号的传输方向。
【2.特殊类型的电气符号】
对于具有特殊功能的固态继电器，如双向固态继电器，其电气符号在通用符号的基础上，增加了一个水平线，表示两个开关状态之间的切换。
【三、字母表示】
【1.英文表示】
固态继电器的英文表示为Solid State Relay，简称SSR。
【2.中文表示】
固态继电器在中文中简称“固态继电器”，也可以表示为“无触点开关”或“电子开关”。
【四、固态继电器在电路中的应用】
固态继电器在电路中的应用主要包括以下几个方面：
1.信号放大：固态继电器可以实现小信号到大信号的放大，从而驱动大功率负载。
2.信号隔离：固态继电器具有良好的隔离性能，可以防止信号干扰和电磁泄漏。
3.信号切换：固态继电器可以在不同电路之间进行信号切换，实现多种控制功能。
4.保护电路：固态继电器可应用于过压、过流等保护电路，确保电路安全运行。
【五、总结】
固态继电器作为一种无触点电子开关，具有很高的可靠性和实用性。
了解其电气符号、字母表示以及在电路中的应用，对于电子工程师和电气工程师来说具有重要意义。
固态继电器SSR控制和驱动方法图解
固态继电器SSR控制和驱动方法图解SSR是固态继电器的简称，固态继电器一种无机械触点的电子开关元件，它具有掌握敏捷，牢靠性高，寿命长，在通与断的时间不会产生电火花，无噪声，开关速度快，工作频率高，抗干扰力量强等优点，SSR的另一个特点是驱动电流（或电压）小，给输入端加一个很小的信号，就可以实现对被掌握系统的掌握。
（下文全部固态继电器均用SSR来表示）作为无机械触点的开关功能元件，SSR的基本使用框图如下：SSR的输入掌握方法和电路SSR的类型，型号许多，所以它的输入掌握方法和掌握电路也相应较多。
SSR之间的共同特点是驱动电流或驱动电压很小，输入一个很小的信号就可以时间对SSR输出状态通，断的掌握。
假如要实现有效而牢靠的掌握，其输入信号必需达到一个给定值。
对输入回路工作电流的要求，推举值为5-10mA时开通，小于1mA时关断，对于输入端工作电压的要求，一般状况下开通时不低于3V，关断时小于1V，当然，因产品特性不同伙厂家不同，对输入电流或电阻值的要求是会有差异的。
因此在使用和设计电路的时候，可以依据SSR的类型，规格和使用场合来进行选择和设计，下面就介绍一些基本的输入端掌握方法和电路。
1.SSR触点掌握方式由一组机械触点直接掌握电路，如下图，图中的S可以是机械开关，也可以是继电器触点货电子开关电路。
2.采纳三极管掌握SSR的通断SSR可用NPN型货PNP型晶体三极管直接掌握其输入端（如下图a，b所示），在图a电路中，平常VT导通，SSR出于接通状态，当有脉冲时，SSR断开，在图b所示电路中，平常电路中，平常VT截止，SSR呈断开状态，当有脉冲时，SSR接通。
对于一般的SSR，要求输入的最小工作电压为3V（接通），若低于1V，则SSR关断。
3.采纳TTL数字集成电路驱动SSR 用TTL数字继承电路掌握SSR通断的电路，如下图：4.采纳CMOS数字集成电路驱动SSR CMOS器件的输入阻抗高，输出规律电平摇摆幅大（凹凸电平值接近电源电压），很适合与SSR 和其他电路协作，但CMOS器件的静态功耗和动态功耗（静态功耗仅约为10nW，动态功耗为几毫瓦）。
ssr固态继电器工作原理
SSR固态继电器的工作原理1. 继电器的基本原理继电器是一种电控制电器的装置，它通过控制一个或多个开关来实现对电路的开关控制。
传统的机械继电器由线圈、触点和弹簧组成。
当线圈通电时，产生磁场吸引触点闭合，断开或连接电路。
然而，机械继电器存在一些问题，如噪音、机械磨损、寿命有限等。
为了解决这些问题，固态继电器（Solid State Relay, SSR）应运而生。
2. SSR固态继电器的基本结构SSR由输入端、输出端和驱动部分组成。
输入端通常是一个控制信号（如低功率直流信号），输出端则用于控制高功率负载（如交流负载）。
驱动部分包括光耦隔离、触发芯片和功率元件。
3. 光耦隔离光耦隔离是SSR中重要的一部分。
它通过光学传感技术将输入端与输出端进行了隔离，避免了直接接触高压高功率负载。
光耦隔离由发光二极管（LED）和光敏三极管（光电晶体管）组成。
当输入端的控制信号施加到LED上时，LED会发出红外线。
光敏三极管中的光电二极管感受到红外线后，产生电流，从而控制输出端的开关。
4. 触发芯片触发芯片是SSR中的核心部件，负责控制和调节输出端的开关状态。
触发芯片通常由一个集成电路（IC）构成。
触发芯片通过对输入端信号进行处理，产生相应的控制信号，以驱动功率元件切换输出端。
触发芯片还能实现一些额外功能，如过流保护、过温保护等。
5. 功率元件功率元件是SSR中用于切换高功率负载的部分。
它通常采用半导体器件（如晶闸管、三极管、场效应晶体管等）替代传统机械式继电器中的触点。
当触发芯片产生相应的控制信号时，功率元件会切换通断状态，从而实现对负载电路的控制。
6. 工作原理SSR的工作原理可以简单描述为以下几个步骤：1.输入端的控制信号施加在光耦隔离中的LED上，LED发出红外线。
2.光敏三极管中的光电二极管感受到红外线后，产生电流。
3.电流经过触发芯片进行处理，产生相应的控制信号。
4.控制信号驱动功率元件切换通断状态，控制输出端的负载电路。
希曼顿固态继电器
SHIMADEN希曼顿固态继电器H3200ZE北京希曼顿公司厂家专业生产希曼顿固态继电器，可控硅模块，可控硅电力调整器，调整调压器。
希曼顿固态继电器采用DCB底板，散热效果好，饱和压降小。
1.特点与优势：●光电隔离的输入级， TTL电平兼容的输入，直流或脉冲触发方式。
●高于2000V的输入、输出及底壳间的安全绝缘电压，UL认可的安全部件。
●无触点，无机械运动部件，无火花，无动作噪音，耐震动，长寿命。
●小的死区电压、小的谐波干扰（Z型）内部自带RC吸收电路。
●大功率，交流工作电流300A，工作电压220－380V全系列。
●大容量工业级产品采用晶闸管芯片和引进德国低热阻铜瓷键合（DCB）底板。
2.产品稳定可靠的性能来源于优良的器件喝先进的生产工艺● DCB技术（铜瓷键合底板）。
●大马拉小车，大容量硅片的可靠设计。
●业界首次采用的“热疲劳加载”循环测试法大马拉小车。
●柔性导热垫有效的降低了接触热阻和克服应力。
●中国首创的固态继电器动态参数测试系统。
中国电力模块工艺制造大功率SSR,标称电流已达500A，并采用铜瓷键合（DBC）第三代新技术，无论是感性负载还是阻性负载，电压电流冲击及产品可靠性指标已达到国际先进水平。
希曼顿固态继电器（SSR位字母 第二位数字 第三四个数字 第二个字母 第三个字母分类符 交流工作电压 交流有效值 工作方式 封装形式S：普通型 2：220VAC 工作电流 Z：零调压 散热器固定型K，F，E，D H：增强型 3：380VAC P：调相型 线路板焊接W1，W2卧式 R：固态调压器 C型线路板插接式K：扩展型 L-立式；L2-立式金属壳 例：S240ZK 表示双向硅，220VAC工作电压，40A工作电流，过零控制方式，外型为K型H3340ZE 表示单硅反并联，380AVC电压，340A工作电流，过零触发方式，外型为E型各种型号尺寸图：K F E D C L L2W1W2N外型尺寸：D型：窄体 92mm×29.5mm×45mm 安装孔距：80±0.1安装孔：Φ6.2C型：立式线路板焊接 35mm×15mm×27mmK型: 长方体 63mm×48mm×30mmF型: 窄体；92mm×21mm×36mm 安装孔距：80mm±0.1安装孔：Φ5.2E型: 窄体；92mm×24mm×44mm 安装孔距：80mm±0.1安装孔：Φ6.2L型: 立式线路板焊接 220V的带发光二极管 35mm×12mm×28mmL2型: 立式线路板焊接 37mm×14.4mm×18mmW1型: 卧式线路板焊接 30mm×33mm×14mmW2型: 卧式线路板焊接 20mm×33mm×14mmN型: 长方体 92mm×39mm×48mm注 意：１．一般纯阻负载：固态继电器电流容量应大于负载最大电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
希曼顿工业级交流固态继电器
H 系列
H 系列
H 系列增强型固态继电器
1.H 系列为增强型交流固态继电器，由于采用单硅反并联功率控制方式，使其输出有效值电流 为晶闸管平均电流值的 2.2 倍。散热性能也相应提高。
其中 H3400 与 H3500 为超大功率、压接式、高可靠性交流固态继电器。 2.H 型有 K F E N Q 有五种安装方式
Q1 型 长 115mm，高 53mm，中心孔距 80mm
Q2 型 长 125mm，高 62mm，中心孔距 93.5mm
公司网址：
订购热线：010-62611202/62611203
59
希曼顿工业级交流固态继电器
U 系列固态继电器尺寸图
60
公司网址： 订购热线：010-62611202/62611203
定货例：
H375ZF 表示两只单相硅反并联，380VAC 工作电压，75A 工作电流，过零控制方式，安装方 式为 F。
H3200ZE 表示两只单相硅反并联，380VAC 工作电压，200A 工作电流，过零控制方式，安装 方式为 E。
F 为长条型，总长 92mm，总高 36mm，中心孔距 80mm。与之配套的散热器为 B140S，三支 固态 继电器配用一个散热单元。
2. 产品稳定可靠的性能来源于优良的器件和先进的生产工艺
● DCB 技术（铜瓷键合底板）。 ●大马拉小车，大容量硅片的可靠设计。 ●业界首次采用的“热疲劳加载”循环测试法大马拉小车。 ●柔性导热垫有效的降低了接触热阻和克服应力。 ●中国首创的固态继电器动态参数测试系统。
中国电力模块工艺制造大功率 SSR, 标称电流已达 500A，并采用铜瓷键合（DBC）第三代新技术， 无论是感性负载还是阻性负载，电压电流冲击及产品可靠性指标已达到国际先进水平。
E 为长条型，总长 92mm，总高 44mm，中心孔距 80mm。与之配套的散热器为 B200S，三支 固态 继电器配用一个散热单元。
提示：
B140S 与之配套的固态继电器（H375ZF H3100ZF H3120ZF H3150ZF ） B200S 与之配套的固态继电器（H3200ZE H3250ZE H3220ZE ） B300S 与之配套的固态继电器 (H3300ZD H3340ZD ) B316S 与之配套的固态继电器 (H3400Z ) B400S 与之配套的固态继电器 (H3400Z H3500Z )
以上表格所示均为“Z”，“P”需要特殊订货。
★ 注 意： １．一般纯阻负载：固态继电器电流容量应大于负载最大电流。硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够
承 受电源电压的 70%~80% 以上。硅碳棒在 700~800℃存在负阻区，固态继电器电流容量应大于负载最大电流的 1. 倍。 ２．电热管负载：电热管易受潮、局部短路和放电打火等，固态继电器电流容量应大于负载最大电流的 1.7 倍。 ３．变压器负载：应带电流限制功能，电流容量应大于负载最大电流的 2~2.5 倍。特殊负载应加大电流容量，订货时声明。
30 40 ～ 440 300 50 40 ～ 440 500 75 40 ～ 440 800 100 40 ～ 440 1000 12 40 ～ 440 120 25 40 ～ 440 250 40 40 ～ 440 400
反向并 联晶闸
管
280Vac< 5mA 440Vac< 9mA
4 ～ 24 10 ～ 30
52
公司网址： 订购热线：010-62611202/62611203
希曼顿工业级交流固态继电器
U 系列
U 系列
基本功能 :
?
● 设计美观大方，安全防护一体化 ● 反并联晶闸管 (H)，散热面积大，耐冲击电流，可靠性高 ● 内置的抑制变频器干扰的大容量 RC 回路 ● 强扭力电力端子，接触电阻低 ● 配套的 DIN 导轨散热器和专利的导热垫 ● 世界智能化最强、体积最小、功率最大的电压调整器 ● 先进的周波输出，不打表针，调节品质高和节能 ● 运行，输出，保险断线，超温故障，LED 灯一目了然
订购热线：010-62611202/62611203
57
希曼顿工业级交流固态继电器
D 型 长 92mm，高 45mm，中心孔距 80mm
E 型 长 92mm，高 44mm，中心孔距 80mm
58
公司网址： 订购热线：010-62611202/62611203
SH 系列
工作电压（交流 AC） 380 380 380 380 380 380 380
电流称标值 75A 80A 300A 340A 400A 500A
型号 工作电压（交流 AC） H375ZK/F 380 H380ZK/F 380 H3300ZD 380 H3340ZD 380 H3400ZQ 380 H3500ZQ 380
N式 E式
K式 Q1 式
Q2 式
F式
公司网址：
订购热线：010-62611202/62611203
51
希曼顿工业级交流固态继电器
H 系列产品选型表
电流称标值 75A 80A 100A 120A 150A 200A 250A
型号 H275ZK/F H280ZK/F H3100ZK/F H3120ZF H3150ZE H3200ZE H3250ZD
订购热线：010-62611202/62611203
55
希曼顿工业级交流固态继电器
N 型 长 92mm，高 48mm，中心孔距 80mm
W2 型
56
公司网址： 订购热线：010-62611202/62611203
SH 系列
W1 型
C型
公司网址：
希曼顿工业级交流固态继电器
希曼顿工业级交流固态继电器
S H U 系列
1. 特点与优势：
●光电隔离的输入级， TTL 电平兼容的输入，直流或脉冲触发方式。 ●高于 2000V 的输入、输出及底壳间的安全绝缘电压，UL 认可的安全部件。 ●无触点，无机械运动部件，无火花，无动作噪音，耐震动，长寿命。 ●小的死区电压、小的谐波干扰（Z 型）内部自带 RC 吸收电路。 ●大功率，交流工作电流 300A，工作电压 220 － 380V 全系列。 ●大容量工业级产品采用晶闸管芯片和引进德国低热阻铜瓷键合（DCB）底板。
F式
W式
L式
公司网址：
订购热线：010-62611202/62611203
49
希曼顿工业级交流固态继电器
固态继电器 S 系列选型表
S 系列产品选型表
电流称标值 3A 3A 3A 4A 6A 8A 10A 12A 20A 25A 40A
型号 S203ZL S203ZC S203ZW2 S203ZW1 S206ZL2 S208ZK S210ZK S212ZK S220ZK S225ZK S240ZK
* 主要为并联
双向晶 RC 回路的漏
闸管
电流
输入对输出 >2000
输出对底板 >2000
继电器和配套导轨散热器尺寸 单位：mm
公 司网址：
订购热线：010-62611202/62611203
53
希曼顿工业级交流固态继电器
S H 系列固态继电器尺寸图：
F 型 长 92mm，高 36mm，中心孔距 80mm
工作电压（交流 AC） 220 220 220 220 220 220 220 220 220 220 220
电流称标值 3A 3A 3A 4A 6A 8A 10A 12A 20A 25A 40A
以上表格所示均为“Z”，“P”需要特殊订货。
型号 S303ZL S303ZC S303ZW2 S303ZW1 S306ZL2 S308ZK S310ZK S312ZK S320ZK S325ZK S340ZK
U 系列固态继电器选型表（欧式风格）
Output
输出 Tc=80℃（底板温度）
INPUT 输入
介质耐压
指标型 号
工作电流 *
IT Arms1 周波浪涌工作电压VAC
电流 Isurge
A
输出类 型
漏电流
电压 VDC 电流 mA VISO VDC（一分钟）
H330 ZU H350 ZU H375 ZU H3100 ZU S312 ZU S325 ZU S340 ZU
K 型 长 63mm，宽 48mm，中心孔距 47.2mm
54
公司网址： 订购热线：010-62611202/62611203
SH 系列
L1 型 长 35mm，宽 28mm，高 12mm
L2 型 长 37mm，宽 18mm，高 14.4mm
公司网址：
3．希曼顿固态继电器命名如下：
48
公司网址： 订购热线：010-62611202/62611203
希曼顿工业级交流固态继电器
S 系列普通型固态继电器
1、S 系列为普通型交流固态继电器，功率控制方式采用双向晶闸管。 2、有 L W K F 四种安装方式
S 系列
S 系列
K式
定货例：S340ZK 表示双向硅，380VAC 工作电压，40A 工作电流，过零控制方式，安装方式为 K。K 为方块型，总长 63mm，总宽 48mm，中心孔距 47.2mm。与之配套的散热器为 B30。
50
公司网址： 订购热线：010-62611202/62611203
工作电压（交流 AC） 380 380 380 380 380 380 380 380 380 380 380
★ 注 意： １．一般纯阻负载：固态继电器电流容量应大于负载最大电流。硅碳棒负载：当取消变压器时，硅碳棒应串联，使之能够
承 受电源电压的 70%~80% 以上。硅碳棒在 700~800℃存在负阻区，固态继电器电流容量应大于负载最大电流的 1. 倍。 ２．电热管负载：电热管易受潮、局部短路和放电打火等，固态继电器电流容量应大于负载最大电流的 1.7 倍。 ３．变压器负载：应带电流限制功能，电流容量应大于负载最大电流的 2~2.5 倍。特殊负载应加大电流容量，订货时声明。
