功率因数补偿计算公式
电容补偿柜配置的计算方法(一)
电容补偿柜配置的计算方法(一)电容补偿柜配置的计算方法介绍电容补偿柜是一种用来改善电力系统功率因数的设备，通过定量配置电容器来实现电力系统功率因数的补偿。
本文将介绍几种电容补偿柜配置的计算方法。
1. 功率因数计算法单台电容柜计算•确定电容柜的额定容量（以千伏安（kVA）为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))–无功功率：电容柜前的负荷无功功率–θ0：电容柜容量为0时的功率因数对应的角度–θn：电容柜容量为满额定容量时的功率因数对应的角度–θD：电容柜容量为额定容量D时的功率因数对应的角度多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定功率因数目标值•使用功率因数计算公式进行计算：每台电容器容量 = （无功功率 ×（tg(θ0) - tg(θn)) / ((k - 1) × (tg(θD) -tg(θn)) - tg(θ0) + tg(θn)）–k：电容柜的台数2. 容量计算法单台电容柜计算•确定电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压多台电容柜计算•确定最小电容柜的额定容量（以kVA为单位）•确定最小电容因数目标值•使用容量计算公式进行计算：每台电容器容量 = 电容柜电流 × U / （sqrt(3) × 最小电容因数 × 1000）–电容柜电流：电容柜前的负荷电流–U：电容柜前的电压3. 实例演算•以一个电容柜的额定容量为50kVA为例•目标功率因数为•计算出电容器的容量为：电容器容量 = 无功功率 ×（tg(θ0) - tg(θn)) / (tg(θD) - tg(θn))•假设无功功率为40kvar，θ0为，θD为，θn为•进行计算，得到电容器容量为：电容器容量 = 40 ×（tg() - tg()) / (tg() - tg()) =结论本文介绍了电容补偿柜配置的两种常见计算方法：功率因数计算法和容量计算法。
动态无功补偿常用计算公式
动态无功补偿常用计算公式1 功率因数PF1=P/S1j×S1j/S1P有功功率S1j基波视在功率S1视在功率2相位功率因数cosφ1=P/ S1j3畸变率THD1= S1j/ S10.955-0.93(根据谐波大小而定)4视在功率S1=3U1I1KV A5视在基波功率S1j = S1×THD1KV A6基波无功功率Q1= S1j×sinφ17补偿后功率因数PF2= P/S2J×S2J/S28畸变率THD2= S2J/ S29视在功率S2=3U2I2KV A10视在基波功率S2J = S2×THD2KV A11基波无功功率Q2= S2J×sinφ212基波补偿容量Qc =P×（tgφ1—tgφ2）13基波补偿电容值C=（Qc /3U2abω）×1-δμF ω电源角频率δ感性与容性比14变压器谐波阻抗（角内)Xbn =3n U2abUK/100SeΩ n谐波次数Se变压器额定容量15电容器基波电流IC =UabωC/1-δ A16电容器基波电压UC = Uab/1-δV17滤波器感性容性比δ=LCω218补偿线电流IL =3IC=3UabωC/1-δ A19滤波电感电压Ul = UC- Uab= Uabδ/1—δV20 n次滤波器滤除率γn = Xbn/（Xbn+Xfn）%比21 n 次滤波器滤阻抗X fn =n 2δ—1/nω0C Ω22 n 次滤波器滤电阻R n =nω0L n /q Ω q 值滤波电感有功与无功比 23谐振频率f=1/2π×LC/1 HZ24电源容性升压ΔU=U 0s ×(Q c /S ） V 25电容器基波容量Q ce =ω0CU 2 KV AR26电抗器基波容量Q le =ω0LI 2le KV AR27容抗X c =1/nω0C Ω 28感抗X l =nω0L Ω 29视在功率S=22Q P +30功率因数COS φ=P/S31n 次滤波器效果γ=1/（1+100S(n 2δ-1）/ n 2Q （1—δ）u k ） 32 基谐比ξ=3I h γU 2/Q 33电容器谐波升压ΔU CN =I N /3ω0NC 34三相电容器谐波容量 Q N =I 2N3/ω0NC整流装置的控制角α，换相重叠角γ及负载电流Ιd 与谐波电流的关系由于整流变压器漏抗的存在，可控硅整流装置的换相不是瞬间完成的。

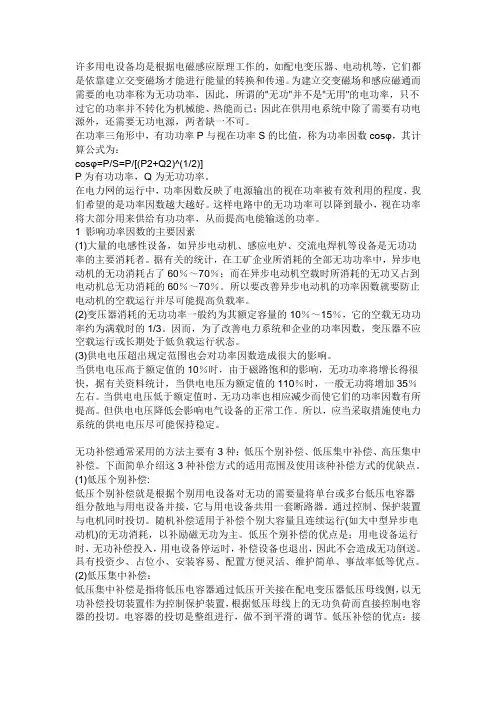

功率因数如何计算
许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。
为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已；因此在供用电系统中除了需要有功电源外，还需要无功电源，两者缺一不可。
在功率三角形中，有功功率P与视在功率S的比值，称为功率因数cosφ，其计算公式为：cosφ=P/S=P/[(P2+Q2)^(1/2)]P为有功功率，Q为无功功率。
在电力网的运行中，功率因数反映了电源输出的视在功率被有效利用的程度，我们希望的是功率因数越大越好。
这样电路中的无功功率可以降到最小，视在功率将大部分用来供给有功功率，从而提高电能输送的功率。
1 影响功率因数的主要因素(1)大量的电感性设备，如异步电动机、感应电炉、交流电焊机等设备是无功功率的主要消耗者。
据有关的统计，在工矿企业所消耗的全部无功功率中，异步电动机的无功消耗占了60％～70％；而在异步电动机空载时所消耗的无功又占到电动机总无功消耗的60％～70％。
所以要改善异步电动机的功率因数就要防止电动机的空载运行并尽可能提高负载率。
(2)变压器消耗的无功功率一般约为其额定容量的10％～15％，它的空载无功功率约为满载时的1/3。
因而，为了改善电力系统和企业的功率因数，变压器不应空载运行或长期处于低负载运行状态。
(3)供电电压超出规定范围也会对功率因数造成很大的影响。
当供电电压高于额定值的10％时，由于磁路饱和的影响，无功功率将增长得很快，据有关资料统计，当供电电压为额定值的110％时，一般无功将增加35％左右。
当供电电压低于额定值时，无功功率也相应减少而使它们的功率因数有所提高。
但供电电压降低会影响电气设备的正常工作。
所以，应当采取措施使电力系统的供电电压尽可能保持稳定。
无功补偿通常采用的方法主要有3种：低压个别补偿、低压集中补偿、高压集中补偿。
功率因数补偿计算公式
功率因数补偿计算公式功率因数补偿是一种用来改善电力系统功率因数的技术措施。
在交流电路中，功率因数是用来衡量有功功率和视在功率之间相位关系的一个参数。
功率因数的大小在一定程度上反映了电力系统的能效和运行状态，同时也影响了电力设备的运行效果和电能质量。
功率因数补偿的目的是通过在电路中增加或减少一些电气元件（如电容器或电感器），使得功率因数接近于1或者更加接近于理想的1、理想的功率因数为1，表示负载电流与电压具有相同频率和相位关系，没有电压和电流之间的相位差，这时负载电流与电源电压完全同相位。
常见的功率因数补偿方法有被动补偿和主动补偿两种。
被动补偿的主要原理是通过串联或并联连接电容器或电感器来实现功率因数的改善。
被动补偿器具有简单、成本低、可靠性高等优点，但是由于负载变化时需要不断调整电容器或电感器的参数，因此适用于负载变化相对较小的情况。
主动补偿是通过电子装置，如功率电子器件和控制系统等，实时感知负载的功率因数并对其进行补偿，实现动态调整。
主动补偿器具有响应速度快、适应性强的优点，但是成本相对较高。
对于单相交流电路，具体的功率因数补偿公式如下：1.被动补偿公式对于并联补偿电容器，其容值C应满足以下公式：C = S * tan(θ) / (2 * π * f * U^2)其中，S为负载的视在功率，θ为负载的功角，f为电网频率，U为电源电压。
对于串联补偿电感器，其感值L应满足以下公式：L = (S * tan(θ)) / (2 * π * f^2)其中，S为负载的视在功率，θ为负载的功角，f为电网频率。
2.主动补偿公式对于主动补偿，需要通过电子装置对负载功率因数进行实时监测，并通过功率电子器件进行调整。
具体的补偿公式因不同的补偿控制策略和电路拓扑结构而有所不同。
综上所述，功率因数补偿计算公式是根据负载的视在功率和功角以及电网的频率和电压等因素确定补偿电容器或电感器的容值或感值，从而实现功率因数的改善。
而主动补偿则是通过电子装置实时监测并调整负载功率因数。
功率因数补偿
功率因数补偿功率因数补偿概述在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。
电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。
因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。
减少了无功功率在电网中的流动，可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这种措施称作功率因数补偿。
功率因数补偿的理论分析功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
(1)最基本分析：拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
然而，因大部分电器系统存在固有的无功损耗，只能使用70个单位的功率。
很不幸，虽然仅仅使用70个单位，却要付100个单位的费用。
在这个例子中，功率因数是0.7(如果大部分设备的功率因数小于0.9时，将被罚款)，这种无功损耗主要存在于电机设备中(如鼓风机、抽水机、压缩机等)，又叫感性负载。
功率因数是马达效能的计量标准。
(2)基本分析：每种电机系统均消耗两大功率，分别是真正的有用功(叫千瓦)及电抗性的无用功。
功率因数是有用功与总功率间的比率。
功率因数越高，有用功与总功率间的比率便越高，系统运行则更有效率。
电容补偿的计算公式
未补偿前的负载功率因数为COS为1。
负载消耗的电流值为11。
负载功率（KW ）*1000则11 = .........................V3*380*COS 为1负载功率（KW ）*1000则12 = .........................V3*380*COS 为2补偿后的负载功率因数为COS为2,负载消耗的电流值为I2 则所需补偿的电流值为：1 = 11 - I2所需采用的电容容量参照如下：得到所需COS为2每KW负荷所需电容量（KVAR ）0.07 046 536例：现有的负载功率为 1500KW ，未补偿前的功率因数为 COS 为1 = 0.60，现需将功率因数提高到COS 为2=0.96。
则1500*1000则 11 = .................... = 3802 （安培）V 3*380*0.601500*1000则 I2 = ..................... = 2376 （安培）V 3*380*0.96即未进行电容补偿的情况下， 功率因数COS 为1 = 0.60，在此功率因数的状况下，1500KW 负载所需消 耗的电流值为11 = 3802安培。
o.n0.75 0.80 0.62 COS020.B8 0.90 0.92 0.94 0+96 0.90 LOG0.84 0.861.27 1.41 「54L60 L65 1J0 1.76 1.61 1.87 1.93 2.00 2.09 2,290+97 1J1 1.24 1.29 1.34 1.40 1.45 1.50 1.56 L62 L69 L78 L99 0.71 0.85 0.98 1.04 L09 144 1.20 1.25 L31 L37 1.44 1.53 1.73 Q.62 0.76 0,89 0.95 L00 LOS LilL16 L22 1.28 1-35 1.44 L640,54 0.68 0.B1 686 0+92 0.97 L02 1.03 L14 1.20 1,27 1.36 1*56 0.46 0.60 0.73 0.78 0.84 0.89 0.94 LOO LOS L12 L19 L20 1.4fl D.39 0.5? 0.66 0.71 0J6 0,81 0.87 0.92 0,98 L04 LUL410J1 0.45 0.58 0.64 0.69 Q.74 0.80 0.85 0.91 0.57 L04 L13 L33 0.25 0J9 0.52 0.57 0,62 0<67 0.73 0.78 0.84 0.90 09 1.06 1,27 048 0.32 0.45 0.51 0+56 0.61 0-67 0J2 Q ，78 0,84 09 1.00 1.200.12 0.26 0.39 0.45 0.49 0*55 0-60 0.66 0.71 0.78 Q.850,94 L14Q.06 0.20 0.33 0J8 543 0.49 0.54 0.60 0.65 0.7? Q.79 0.B8 L080.14 0.27 0.33 0.3B 0.43 0.49 0+54 0・60 966 0.730.82 1.020.08 0.22 0.27 0.32 0.37 (M3 0.48 0.54 0.60 0.67 0.76 0.970.03 0J6 0.21 0.26 0.32 0.37 0.43 0,48 0-55 0,62 0.71 Q-910J1 0.16 0.21 0.26 0.32 0-37 0.43 0.50 0.56 0.65 0.8t0.05 0.11 0,16 0.21 0.27 0,32 OJS 0,44 0.51 0.60 0.800.05 0,10 0.16 o.a 0,27 0.33 0.39 0.46 0.55 0J50.05 0.10 046 0.22 0.27 0.33 0.40 0.49 0700-05 0.11 0.16 0.22 0.28 0.35 0.44 0.65Q+06 041 0,17 0.23 OJO 0J9 0.590.06 0.11 0.17 0.25 0+33 0.540』6 0.12 0J9 0.28 0.4B0.06 (M3 0.22 0.43COS 为2= 0.95,在此功率因数的状况下，1500KW 负载所需消耗的电所以功率因数从 0.60升到0.96。
最新无功补偿计算公式
1、无功补偿需求量计算公式：补偿前：有功功率：P1= S1*COS1ϕ有功功率：Q1= S1*SIN1ϕ补偿后：有功功率不变，功率因数提升至COS2ϕ，则补偿后视在功率为：S2= P1/COS2ϕ= S1*COS1ϕ/COS2ϕ补偿后的无功功率为：Q2= S2*SIN2ϕ= S1*COS1ϕ*SIN2ϕ/COS2ϕ补偿前后的无功差值即为补偿容量，则需求的补偿容量为：Q=Q1- Q2= S1*( SIN1ϕ-COS1ϕ*SIN2ϕ/COS2ϕ)= S1*COS1ϕ*(1112-ϕCOS—1122-ϕCOS)其中：S1-----补偿前视在功率；P1-----补偿前有功功率Q1-----补偿前无功功率；COS1ϕ-----补偿前功率因数S 2-----补偿后视在功率；P2-----补偿后有功功率Q2-----补偿后无功功率；COS2ϕ-----补偿后功率因数2、据此公式计算，如果需要将功率因数提升至0.9，在30%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*30%，则：0.3= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=0.749即：当起始功率因数为0.749时，在补偿量为30%的情况下，可以将功率因数正好提升至0.9。
3、据此公式计算，如果需要将功率因数提升至0.9，在40%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*40%，则：0.4= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=0.683即：当起始功率因数为0.683时，在补偿量为40%的情况下，可以将功率因数正好提升至0.9。
8.3摩擦力一、选择题1．（2013年丽水中考题）如图1是“研究滑动摩擦力与压力关系”的实验。
在甲、乙两次实验中，用弹簧测力计沿水平方向拉木块，使木块在水平木板上做匀速直线运动。
补偿功率因数原理
补偿功率因数原理补偿功率因数是指通过补偿电气系统中的无功功率，使得电流和电压之间的相位差角达到最小，从而提高系统的功率因数。
功率因数是衡量电气系统有效利用电能程度的重要参数之一，它代表了有用功率与总视在功率之间的比值。
在电气系统中，功率因数通常用“功率三角”来表示，即有功功率、视在功率和无功功率之间的关系。
其中，有功功率表示电能转换成的能量进行有用功的部分，无功功率则是指电能在电气系统中来回转化，而没有被转化成有用功的部分，视在功率则是表示电气系统中总的电能大小。
功率因数的计算公式为：功率因数= 有功功率/ 视在功率功率因数的取值范围为0到1之间，数值越接近1，表示无功功率所占比例越小，系统的利用率和效率越高。
补偿功率因数的原理是通过安装功率因数补偿装置，即电容器或电感器，来抵消电气系统中的无功功率，从而提高系统的功率因数。
根据电气系统的特点和需要，可以选择串联或并联方式进行补偿。
在串联补偿中，电容器或电感器与电源串联连接，通过改变补偿装置的容量或电感值，来抵消电气系统中的无功功率，使得电流和电压之间的相位差角更小。
串联补偿常用于电压较低的电路，如家用电器和小型工业设备。
在并联补偿中，电容器或电感器与电源并联连接，通过改变补偿装置的容量或电感值，来抵消电气系统中的无功功率，使得电流和电压之间的相位差角更小。
并联补偿常用于大型工业设备和电力系统。
补偿功率因数的好处主要有以下几个方面：1. 提高电气系统的功率因数，减小无功功率的损耗，提高电能的利用率和效率。
2. 减少电力系统的线损和电能传输损耗，降低电力成本。
3. 降低电气设备的运行温度和损耗，延长设备的使用寿命。
4. 提高电气系统的稳定性和可靠性，减少因电压波动和电流过载引起的设备故障。
5. 降低电气系统的电压波动和谐波污染，提高电能质量。
6. 减少电源的负荷和需求，降低电力供应的压力。
在实际应用中，补偿功率因数可以通过自动补偿装置来实现，它根据电气系统的工作状态和负载需求，控制补偿装置的运行和容量调整，以达到最佳的功率因数补偿效果。
无功补偿计算公式
无功补偿计算公式
无功补偿计算公式为Qc=S（tanφ1-tanφ2），其中Qc表示需要补偿的无功功率，S表示有功功率，φ1表示负载的功率因数，φ2表示待达到的功率因数。
在实际电力系统中，负载的功率因数会受到许多因素的影响，例如变压器的耗损、电动机的非线性特性等，导致负载存在一定的无功功率，需要通过无功补偿来调整负载的功率因数。
为了实现无功补偿的目的，常用的设备有补偿电容器、补偿电感器等。
此外，无功补偿在电力系统中还具有提高电能效率、保护电气设备等作用，因此在实际工程中应用广泛。
无功补偿计算公式
1、无功补偿需求量计算公式：补偿前：有功功率：P1= S1*COS1ϕ有功功率：Q1= S1*SIN1ϕ补偿后：有功功率不变，功率因数提升至COS2ϕ，则补偿后视在功率为：S2= P1/COS2ϕ= S1*COS1ϕ/COS2ϕ补偿后的无功功率为：Q2= S2*SIN2ϕ= S1*COS1ϕ*SIN2ϕ/COS2ϕ补偿前后的无功差值即为补偿容量，则需求的补偿容量为：Q=Q1- Q2= S1*( SIN1ϕ-COS1ϕ*SIN2ϕ/COS2ϕ)= S1*COS1ϕ*(1112-ϕCOS—1122-ϕCOS)其中：S1-----补偿前视在功率；P1-----补偿前有功功率Q1-----补偿前无功功率；COS1ϕ-----补偿前功率因数S 2-----补偿后视在功率；P2-----补偿后有功功率Q2-----补偿后无功功率；COS2ϕ-----补偿后功率因数2、据此公式计算，如果需要将功率因数提升至，在30%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*30%，则：= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=即：当起始功率因数为时，在补偿量为30%的情况下，可以将功率因数正好提升至。
3、据此公式计算，如果需要将功率因数提升至，在40%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*40%，则：= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=即：当起始功率因数为时，在补偿量为40%的情况下，可以将功率因数正好提升至。
功率因数补偿计算公式
功率因数补偿计算公式功率因数补偿是指通过加装功率补偿装置，使电路中的功率因数接近1，从而达到节约能源和提高电能使用效率的目的。
在计算功率因数补偿时，我们需要考虑电路中的有功功率、无功功率和视在功率。
本文将介绍功率因数补偿的计算公式，并以一个示例进行详细说明。
首先，我们需要了解电路中的基本概念，包括有功功率、无功功率和视在功率。
有功功率表示电路中的实际功率消耗，是电能转化为其他形式能量的部分；无功功率表示电路中的无用功率消耗，主要用于产生磁场或电场；视在功率表示电路中的总功率消耗，是有功功率和无功功率的总和。
功率因数是有功功率与视在功率之比，用于衡量电路中的有功功率消耗比例。
当功率因数接近1时，说明电路中的有功功率消耗较高，能源利用效率较高。
而当功率因数较低时，没有充分利用输入电能，从而导致能源浪费。
在计算功率因数补偿时，我们需要使用下面的公式：功率因数=有功功率/（视在功率）=cos θ其中，θ表示电路中的功角，是有功功率和视在功率之间的相位差。
为了更好地理解功率因数补偿的计算，下面我们将通过一个示例进行详细说明。
假设一个电路中的有功功率为800W，无功功率为600VAR（无功功率以VAR（无功伏安）为单位），视在功率为1000VA（视在功率以VA（伏安）为单位）。
我们需要计算电路的功率因数。
首先，根据上述数据，我们可以得知有功功率与视在功率的比例为800W/1000VA=0.8接下来，我们需要计算功率因数的值。
根据上述公式，功率因数=有功功率/（视在功率）=0.8通过计算，我们得到这个电路的功率因数为0.8，说明该电路中的有功功率消耗比例为80%，而无功功率占总功率的20%。
如果我们希望提高该电路的功率因数，可以采取一些措施，如增加功率补偿装置，在电路中加装电容器或电感等。
这些装置可以调整电路中的功角，从而使功率因数增加，达到节约能源和提高电能使用效率的目的。
综上所述，功率因数补偿是通过计算有功功率和视在功率之间的比例，来衡量电路中的功率因数。
功率因数补偿的原理方法及意义
v1.0 可编辑可修改功率因数补偿功率因数补偿概述功率因数补偿的理论分析功率因数补偿方法功率因数补偿的意义编辑本段功率因数补偿概述在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S。
电网中的电力负荷如电动机、变压器、日光灯及电弧炉等，大多属于电感性负荷，这些电感性的设备在运行过程中不仅需要向电力系统吸收有功功率，还同时吸收无功功率。
因此在电网中安装并联电容器无功补偿设备后，将可以提供补偿感性负荷所消耗的无功功率，减少了电网电源侧向感性负荷提供及由线路输送的无功功率。
减少了无功功率在电网中的流动，可以降低输配电线路中变压器及母线因输送无功功率造成的电能损耗，这种措施称作功率因数补偿。
由于功率因数提高的根本原因在于无功功率的减少，因此功率因数补偿通常称之为无功补偿。
在大系统中，无功补偿还用于调整电网的电压，提高电网的稳定性。
在小系统中，通过恰当的无功补偿方法还可以调整三相不平衡电流。
按照wangs定理：在相与相之间跨接的电感或者电容可以在相间转移有功电流。
因此，对于三相电流不平衡的系统，只要恰当地在各相与相之间以及各相与零线之间接入不同容量的电容器，不但可以将各相的功率因数均补偿至1，而且可以使各相的有功电流达到平衡状态。
编辑本段功率因数补偿的理论分析功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。
功率因数是电力系统的一个重要的技术数据。
功率因数是衡量电气设备效率高低的一个系数。
功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。
所以，供电部门对用电单位的功率因数有一定的标准要求。
(1)最基本分析：拿设备作举例。
例如：设备功率为100个单位，也就是说，有100个单位的功率输送到设备中。
电容补偿的计算公式
电容补偿的计算公式未补偿前的负载功率因数为COS∮1。
负载消耗的电流值为I1。
负载功率（KW）*1000则I1＝----------------------√3*380*COS∮1负载功率（KW）*1000则I2＝----------------------√3*380*COS∮2补偿后的负载功率因数为COS∮2，负载消耗的电流值为I2则所需补偿的电流值为：I＝I1－I2 所需采用的电容容量参照如下：得到所需COS∮2每KW负荷所需电容量（KVAR）例：现有的负载功率为1500KW，未补偿前的功率因数为COS∮1＝0.60，现需将功率因数提高到COS∮2=0.96。
则1500*1000则I1＝-----------------＝3802（安培）√3*380*0.601500*1000则I2＝------------------＝2376（安培）√3*380*0.96即未进行电容补偿的情况下，功率因数COS∮1＝0.60，在此功率因数的状况下，1500KW负载所需消耗的电流值为I1＝3802安培。
进行电容补偿后功率因数上升到COS∮2＝0.95，在此功率因数的状况下，1500KW负载所需消耗的电流值为I2＝2376安培。
所以功率因数从0.60升到0.96。
所需补偿的电流值为I1－I2＝1426安培查表COS∮1=0.60，COS∮2=0.96时每KW负载所需的电容量为1.04KVAR，现负载为1500KW，则需采用的电容量为1500*1.04＝1560KVAR。
现每个电容柜的容量为180KVAR，则需电容柜的数量为1500÷180＝8.67个即需9个容量为180KVAR电容柜。
功率因数无功补偿计算
功率因数无功补偿计算功率因数是指电源电路中有用功与视在功之间的比值，常用来衡量电路的功率利用效率。
功率因数可以分为正功率因数和负功率因数两种情况，正功率因数表示电路的有用功大于无功功率，负功率因数表示电路的有用功小于无功功率。
在实际的电力系统中，无功功率是电力系统中的一个重要指标，它与电源的功率因数有直接关系。
当电路的功率因数小于1时，电路中会产生大量的无功功率，这样既浪费了电能又影响了电网的稳定运行。
因此，在电力系统中，通常需要对功率因数进行补偿，减少无功功率的损耗。
无功功率的补偿可以通过并联无功电容器或者串联电感器来实现。
对于容性无功补偿，其原理是通过并联电容器消耗无功功率，提高电路的功率因数。
而对于感性无功补偿，其原理是通过串联电感器产生感性无功功率，补偿电路中的电感无功功率。
对于已知电路参数的情况下，计算功率因数无功补偿可以按照以下步骤进行：1.确定电路的功率因数（PF）与无功功率（Q）。
功率因数可以通过实际功率（P）与视在功率（S）的比值计算得到，无功功率可以通过视在功率与功率因数的乘积计算得到。
PF=P/SQ=S*√(1-PF^2)2.根据需要提高功率因数的目标，计算需要补偿的无功功率（Qc）。
需要补偿的无功功率是当前无功功率与目标功率因数之间的差值。
Qc = Qtarget - Q3.根据电源电压和频率，计算所需的无功补偿容量或电感值。
容性无功补偿需要根据补偿电压和频率计算所需的电容值，而感性无功补偿需要根据补偿电压和频率计算所需的电感值。
对于容性无功补偿，C=Qc/(2*π*f*U^2)对于感性无功补偿，L=Qc/(2*π*f*U^2)其中，C为所需的电容值，L为所需的电感值，Qc为需要补偿的无功功率，f为电源频率，U为电源电压。
4.选择合适的电容器或者电感器进行无功补偿。
根据所求得的电容值或者电感值，选择合适的电容器或者电感器进行无功补偿，使得电路的功率因数达到目标值。
需要注意的是，无功功率补偿应根据实际应用情况进行。
变压器功率补偿计算公式
变压器功率补偿计算公式变压器功率补偿是在电力系统中一个挺重要的概念，它能让电能的利用更高效，也能节省不少成本呢。
咱先来说说变压器功率补偿的基本原理。
简单来讲，就是在电力系统中，由于感性负载（像电动机啦、变压器啦）的存在，会导致功率因数降低。
这功率因数一低，电流就变大，线路损耗也跟着增加，那可就浪费电啦！所以就得通过功率补偿来提高功率因数，减少电流，降低损耗。
那变压器功率补偿的计算公式是啥呢？一般常用的就是下面这个：Qc = P(tanφ1 - tanφ2)这里的 Qc 表示需要补偿的无功功率，P 是有功功率，tanφ1 是补偿前的功率因数角的正切值，tanφ2 是补偿后的目标功率因数角的正切值。
比如说，有一个工厂，有功功率是100kW，补偿前功率因数是0.7，想补偿到 0.95。
那先算出补偿前的功率因数角的正切值tanφ1 = 1.02，补偿后的功率因数角的正切值tanφ2 = 0.33。
然后把这些数带进公式里，Qc = 100×(1.02 - 0.33) = 69 kvar ，这 69 kvar 就是需要补偿的无功功率。
给您讲个我之前遇到的事儿。
有一次我去一家小工厂，他们老是抱怨电费太高。
我去一瞧，发现他们的功率因数特别低，只有 0.6 左右。
我就给他们算了算，按照他们的有功功率和设备运行情况，通过公式一算，发现需要补偿差不多 80 kvar 的无功功率。
然后我就帮他们安装了合适的无功补偿装置，过了一个月，他们可高兴啦，跟我说电费降了不少呢！在实际应用中，计算变压器功率补偿可不能马虎。
要准确测量有功功率和功率因数，还要考虑到负载的变化情况。
比如说，有的工厂设备不是一直全开着，那在不同的运行时段，补偿的量也得跟着变。
还有啊，选择无功补偿装置也有讲究。
常见的有电容器补偿、电抗器补偿等等。
得根据实际情况，像电网电压、谐波含量这些因素，来选最合适的装置。
总之，变压器功率补偿计算公式虽然看起来有点复杂，但只要咱掌握了方法，结合实际情况仔细算，就能让电力系统更节能、更高效，给咱们省下不少真金白银！希望我讲的这些能让您对变压器功率补偿计算公式有更清楚的了解，要是能在实际中派上用场，那就更好啦！。
电容补偿的计算公式
电容补偿的计算公式未补偿前的负载功率因数为COS∮1.负载消耗的电流值为I1。
负载功率（KW）＊1000则I1＝——-—-—-—-—--———-—-——--√3*380＊COS∮1负载功率（KW）＊1000则I2＝———--————--—---—-—--—-√3*380＊COS∮2补偿后的负载功率因数为COS∮2，负载消耗的电流值为I2则所需补偿的电流值为：I＝I1－I2 所需采用的电容容量参照如下：得到所需COS∮2每KW负荷所需电容量(KVAR）例：现有的负载功率为1500KW,未补偿前的功率因数为COS∮1＝0。
60,现需将功率因数提高到COS∮2=0。
96.则1500＊1000则I1＝—-------—--——————＝3802（安培）√3＊380*0。
601500*1000则I2＝—-—----——---————-—＝2376（安培）√3＊380*0。
96即未进行电容补偿的情况下,功率因数COS∮1＝0。
60，在此功率因数的状况下，1500KW负载所需消耗的电流值为I1＝3802安培.进行电容补偿后功率因数上升到COS∮2＝0。
95，在此功率因数的状况下,1500KW负载所需消耗的电流值为I2＝2376安培.所以功率因数从0。
60升到0.96。
所需补偿的电流值为I1－I2＝1426安培查表COS∮1=0。
60，COS∮2=0。
96时每KW负载所需的电容量为1。
04KVAR，现负载为1500KW，则需采用的电容量为1500＊1。
04＝1560KVAR。
现每个电容柜的容量为180KVAR，则需电容柜的数量为1500÷180＝8。
67个即需9个容量为180KVAR电容柜。
变电站补偿度怎样计算公式
变电站补偿度怎样计算公式变电站补偿度计算公式及其应用。
引言。
变电站是电力系统中的重要组成部分，其作用是将输送来的高压电能转变为低压电能，以供给用户使用。
在电力系统中，由于电网的复杂性和负载的变化，会产生一些功率因数问题，如功率因数低、谐波等问题，这些问题会影响电网的稳定性和安全性。
因此，对于变电站的功率因数进行补偿是十分重要的。
变电站的功率因数补偿是指通过在电网中加入适当的无功功率装置，来改善电网的功率因数，使得电网的功率因数接近于1，从而提高电网的负载能力和稳定性。
变电站的补偿度是衡量变电站功率因数补偿效果的重要指标，下面将介绍变电站补偿度的计算公式及其应用。
一、变电站补偿度的定义。
变电站补偿度是指变电站的无功功率补偿能力与其负载无功功率的比值，用来反映变电站无功功率补偿的效果。
补偿度的计算可以帮助电力系统运维人员了解变电站的无功功率补偿情况，从而采取相应的措施进行调整和优化。
二、变电站补偿度的计算公式。
变电站的补偿度可以通过以下公式进行计算：\[ 补偿度 = \frac{无功功率补偿能力}{负载无功功率} \times 100\% \]其中，无功功率补偿能力是指变电站所能提供的无功功率补偿容量，通常以千伏安（kVAR）或兆伏安（MVAR）为单位；负载无功功率是指变电站所接受的负载无功功率，通常以千伏安（kVAR）或兆伏安（MVAR）为单位。
三、变电站补偿度的应用。
1. 评估变电站的无功功率补偿效果。
通过计算变电站的补偿度，可以评估变电站的无功功率补偿效果。
当补偿度接近100%时，表示变电站的无功功率补偿能力与负载无功功率基本匹配，说明变电站的无功功率补偿效果较好；当补偿度低于100%时，表示变电站的无功功率补偿能力不足，需要进行相应的调整和优化。
2. 指导变电站的无功功率补偿设计。
在变电站的设计阶段，可以通过计算补偿度来指导无功功率补偿装置的选型和容量确定。
通过合理的设计和配置无功功率补偿装置，可以提高变电站的无功功率补偿能力，从而改善电网的功率因数和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率因数补偿计算公式-CAL-FENGHAI.-(YICAI)-Company One1
功率因数补偿计算公式
功率因数：电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。
电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦COSφ来表示。
COSφ称为功率因数，又叫力率。
功率因数是反映电力用户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。
三相功率因数的计算公式为：
式中COSφ——功率因数；
P——有功功率，KW；
Q——无功功率，KVAR；
S——视在功率，KVA；
U——用电设备的额定电压，V；
I——用电设备的运行电流，A。
功率因数分为自然功率因数、瞬时功率因数和加权平均功率因数。
（1）自然功率因数：是指用电设备没有安装无功补偿设备时的功率因数，或者说用电设备本身所具有的功率因数。
自然功率因数的高低主要取决于用电设备的负荷性质，电阻性负荷（白炽灯、电阻炉）的功率因数较高，等于1，而电感性负荷（电动机、电焊机）的功率因数比较低，都小于1。
（2）瞬时功率因数：是指在某一瞬间由功率因数表读出的功率因数。
瞬时功率因数是随着用电设备的类型、负荷的大小和电压的高低而时刻在变化。
（3）加权平均功率因数：是指在一定时间段内功率因数的平均值，其计算公式＝10。
力率电费：全国供用电规则规定，在电网高峰负荷时，用户的功率因数应达到的标准为：高压用电的工业用户和高压用电装有带负荷调整电压装置的电力用户，功率因数为以上，其它100KVA及以上的电力用户和大中型电力排灌站，功率因数为以上；农业用电功率因数为以上。
凡功率因数达不到上述规定的用户，供电部门会在其用户使用电费的基础上按一定比例对其加收一部分电费，这部分加收的电费称为力率电费。
提高功率因数的方法有两种，一种是改善自然功率因数，另一种是安装人工补偿装置。
无功补偿原理：把具有容性功率负荷的装置与感性功率负荷并接在同一电路，当容性负荷释放能量时，感性负荷吸收能量，而感性负荷释放能量时，容性负荷吸收能量，能量在两种负荷之间交换。
这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿，这就是无功补偿的原理。
有功功率：有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量（机械能、光能、热能）的电功率。
单位：瓦（W）或千瓦（KW）
无功功率：无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。
它不对外作功，而是转变为其他形式的能量。
凡是有电磁线圈的电气设备，要建立磁场，就要消耗无功功率。
无功功率决不是无用功率，它的用处很大。
电动机需要建立和维持旋转磁场，使转子转动，从而带动机械运动，电动机的转子磁场就是×从电源取得无功功率建立的。
变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场，在
二次线圈感应出电压。
因此，没有无功功率，电动机就不会转动，变压器也不能变压，交流接触器不会吸合。
单位：乏（VAR）或千乏（KVAR）
感性无功功率：电动机和变压器在能量转换过程中建立交变的磁场，在一个周期内吸收和释放的功率相等，这种功率叫感性无功功率。
单位（KVAR）
容性无功功率：电容器在交流电网中接通时，在一个周期内，上半周期的充电功率与下半周期的放电功率相等，而不消耗能量，这种充放电功率叫容性无功功率。
单位（KVAR）。
