autocad技巧

合集下载

CAD常用技巧

11. BONUS中有一个有用的命令，即MPEDIT，用它将多个线一齐修改为多义线，再改它的线宽。
12. BREAK命令用来打断实体，用户也可以一点断开实体，用法是在第一点选择后，输入“α”。常用一条线一段为点划线，另一段为实线时，在2000以后版本，输入“F”可从一点打断。
13. AutoCAD 中打印线宽可由颜色设定，这样制图中的各种线型不同、线宽不同的线条可放入不同的层，在层中定义了线型的颜色，而在打印设置中设定线型与颜色的关系，效果良好。
。图标工具条中加入自己的命令相对简单，可在工具条上点右键，在toolbar对话中，点new 按钮，输入工具条后，一个新工具条产生，再选Customize按钮，选定custom，将空按钮拖入工具条中，再在空按钮上按右键，这样就可定义自己的按钮图标和命令。
19. AutoCAD的状态行也可处定义，用DIESEL语言可以访问它，最简单的方法用modemacro命令，后输入$（getvar，clayer），以后当前层名就显示在准确无误行上，用户化可谓无孔不入吧！
24. 在多行文字（mtext）命令中Word97编辑文本。Mtext多行文字编辑器是AuotCAD R14中的新增功能，它提供了Windows文字处理软件所具备打开“Tools”菜单选“Preferences”命令，“Preferences”对话框弹出后，打开“Files/Text Editor，Dictionary，and Font File Name/Text Editor Application
21. render进行着色时，render无关闭按钮，用户采用：（arxunload＂render＂），因为它是ARX文件扩展的功能。
22. dimzin系统变量最好要设定为8，这时尺寸标注中的缺省值不会带几个尾零，用户直接接受缺省值十分方便快捷。

120个绝对实用CAD技巧

120个绝对有用的AUTOCAD技巧！1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板"v4Q7X5P9D"c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2P*I-k N)Y选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题7w8w5U"O3_3f:T/V比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下7w7?6d+K9h操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵1~!H8^9N#Q4E.y:x5`3.【填充无效时之解决办法】&J7}8V,h0W j'q有的时候填充时会填充不出来除了系统变量需要考虑外"U$u-}2m-a'@'e%j6h;l还需要去OP选项里检查一下${:I)d%P4a9o*b!m)D.WOP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】2a:e3x9q#x,Z J正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体+E"O)l6i7m,l2p3e这时可以如下解决()进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD值：0/10P!_:[%V3u8m9u5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改'?%|1m(i*t操作：+r"^3J;D5Z(qOP选项-----配置-----重置即可恢复*A"K"n'Z.E1s4}但恢复后，有些选项还需要一些调整，例如十字光标的大小等~ ,b&r3A*i0K8K5U,O:w7m#c)z0u1l(L2K*A(R#~5x.W*{'}6.【鼠标中键不好用怎么办呀】$`)K,Z'Q+t:o|(^%v$^正常情况下;^7B3z*V7J3Z)N!v#}4~0dCAD的滚轮可用来放大和缩小，，，还有就是平移（按住）9\7 A.h"u"V*^但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人3K9?0I%c7N-v这时只需调下系统变量mbuttonpan即可8s#U6p-k(T 初始值：1支持菜单(.mnu)文件定义的动作$|;y"B1A0g9B2`7v# ~(t7Y3w5N当按住并拖动按钮或滑轮时，支持平移操:]b-B.t/V$y"w 【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）S6z4s({9\&O-B*?)a)d6Y(D7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”7h:J3?*d$P4p7w但现在就让我们用右键来代替他们吧*a;y#?9}6p"{0YOP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯({1P$j&X%k/Z 其次：空格键次之烦感：千万不要用回车键确定9i/Y8v6j$E*D!x&{;X%?7U2P5^5C0K,@0F8.【图形里的圆不圆了咋办呀】/G!~1R'L3i(\8K(x经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成-A!V% U6J2s8H#M这里就不多说了.Q#|9j+V3s!P*m6b一个命令搞定它命令：RE~即可3Q'C&U(O-k8a'`2t9`*P,K&A'B0J6P3M x0Q;K5a*A*\,_,N9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）:@;x4P4Z'sop----显示------图形窗口中显示滚动条即可.~0W+z3 V+]7q.G:|3Z:C/N10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容;K;O$h4Y8c'f'V#J这样用200220042006都可以打开了方便操作+J$a/P*z9g#]:S$_%x&x+}3r/x-t"I7q*J5k&l4Z-m8Q11.【如果想下次打印的线型和这次的一样怎么办】!_1~2g7t) q*\6n)V换言之.【如何保存打印列表】'B,w1B;E2D.u+T,e$w&z4 M;kop选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表&g:t1V% @%a8U+p+r表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可%?$s+S/Z(F1~7o13.【目标捕捉（OSNAP）有用吗】0Q/H3e-n-?%I答：用处很大。

(完整版)CAD实用绘图技巧85则

CAD绘图技巧85则1.如何替换找不到的原文字体?2.如何删除顽固图层?3.打开旧图遇到异常错误而中断退出怎么办?4.在AUTOCAD中插入EXCEL表格的方法。

5。

在Word文档中插入AutoCAD图形的发法。

6。

将AutoCAD中的图形插入WORD中有时会发现圆变成了正多边形怎么办?7.将AutoCAD中的图形插入WORD时的线宽问题.8.AutoCAD在XP操作系统下打印时致命错误怎么办？9。

在AutoCAD2002中移动文字就出错是什么缘故?10.打开dwg文件时,系统弹出“AutoCADMessage”对话框提示“Drawingfileisnotvalid",告诉用户文件不能打开怎么办？11.在多行文字（mtext）命令中使用Word97编辑文本。

12.AutoCAD图导入photoshop的方法。

13.修改完ACAD。

PGP文件后，不必重新启动AUTOCAD立刻加载刚刚修改过的ACAD.PGP文件的方法。

14。

从备份文件中恢复图形15.解决AutoCAD2005不能注册的方法。

16.acad。

pgp文件的修改17。

AUTOCAD中的工具栏不见了怎么办？18.如何关闭CAD中的＊BAK文件?19.如何调整AUTOCAD中绘图区左下方显示坐标的框?20.绘图时没有虚线框显示怎么办？21.选取对象时拖动鼠标产生的虚框变为实框且选取后留下两个交叉的点怎么办？22。

命令中的对话框变为命令提示行怎么办?23.如何给AutoCAD工具条添加命令及相应图标？24。

怎么修改CAD的快捷键？25。

在AutoCAD中有时有交叉点标记在鼠标点击处产生怎么办？26。

怎样控制命令行回显是否产生？27.快速查出系统变量的方法？28。

块文件不能炸开及不能用另外一些常用命令的问题.29。

如何实现中英文菜单切换使用?30.如何为autocad2004图形设置密码?31.标注时使标注离图有一定的距离32。

如何将图中所有的STANDADN样式的标注文字改为SIMPLEX样式？33.重合的线条怎样突出显示?34。

AutoCAD应用技巧精选

21.最简单的CAD图片到WORD转换方法在CAD中点复制-----转到WORD中选--选择性粘贴-----图片-----将复制后的图片用取消组合-----直到无法再取消组合-----删除阴影----框取-------将线条粗细及填充颜色选好。

这副效果相当好图出来了。

22.AutoCAD应用技巧精选1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉Cross"方式。

2. 相对坐标输入点时，在正交状态时，一般输入为：@x,0或@0,y(例如输入相对坐标“@100,0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0,50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。

3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。

8.7CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子目录下的gdt.shp文件中，其中2号和4号字符定义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

CAD使用技巧

七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱，来选择该多段性即可。

AutoCAD 的学习方法和技巧

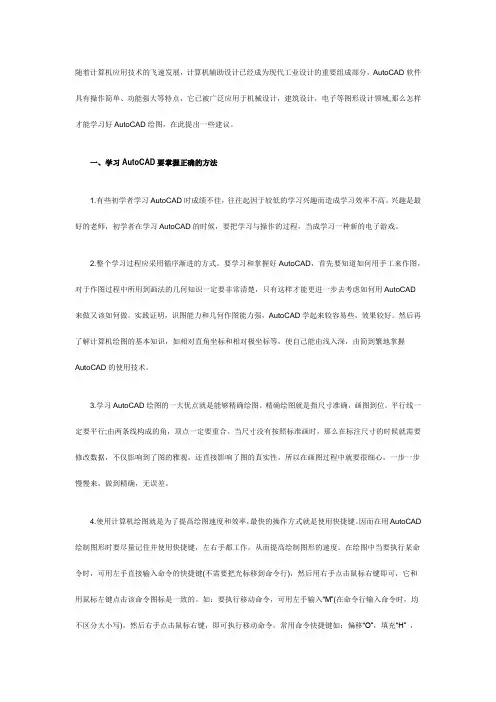

随着计算机应用技术的飞速发展，计算机辅助设计已经成为现代工业设计的重要组成部分，AutoCAD软件具有操作简单、功能强大等特点，它已被广泛应用于机械设计，建筑设计，电子等图形设计领域,那么怎样才能学习好AutoCAD绘图，在此提出一些建议。

一、学习AutoCAD要掌握正确的方法1.有些初学者学习AutoCAD时成绩不佳，往往起因于较低的学习兴趣而造成学习效率不高。

兴趣是最好的老师，初学者在学习AutoCAD的时候，要把学习与操作的过程，当成学习一种新的电子游戏。

2.整个学习过程应采用循序渐进的方式。

要学习和掌握好AutoCAD，首先要知道如何用手工来作图，对于作图过程中所用到画法的几何知识一定要非常清楚，只有这样才能更进一步去考虑如何用AutoCAD来做又该如何做。

实践证明，识图能力和几何作图能力强，AutoCAD学起来较容易些，效果较好。

然后再了解计算机绘图的基本知识，如相对直角坐标和相对极坐标等，使自己能由浅入深，由简到繁地掌握AutoCAD的使用技术。

3.学习AutoCAD绘图的一大优点就是能够精确绘图。

精确绘图就是指尺寸准确，画图到位。

平行线一定要平行;由两条线构成的角，顶点一定要重合。

当尺寸没有按照标准画时，那么在标注尺寸的时候就需要修改数据，不仅影响到了图的雅观，还直接影响了图的真实性，所以在画图过程中就要很细心，一步一步慢慢来，做到精确，无误差。

4.使用计算机绘图就是为了提高绘图速度和效率，最快的操作方式就是使用快捷键。

因而在用AutoCAD 绘制图形时要尽量记住并使用快捷键，左右手都工作，从而提高绘制图形的速度。

在绘图中当要执行某命令时，可用左手直接输入命令的快捷键(不需要把光标移到命令行)，然后用右手点击鼠标右键即可，它和用鼠标左键点击该命令图标是一致的。

如：要执行移动命令，可用左手输入“M”(在命令行输入命令时，均不区分大小写)，然后右手点击鼠标右键，即可执行移动命令。

常用命令快捷键如：偏移“O”，填充“H” ，剪切“TR”，延伸“EX”，写块(在不同图形文件中使用的块)“W”，多行文本“T”，放弃(退回一步操作)“U”，实时平移“P”，创建圆弧“A”，直线“L”，窗口缩放“Z”，分解“X”，创建圆“C”，创建块“B”，插入块“I”;常用开关键如：捕捉“F3”，正交“F8”，极轴“F10”，对象跟踪“F11”。

AutoCAD画图技巧

AutoCAD画图技‎巧一、Au‎t‎o CAD表格制作‎‎AutoC‎A D尽‎管有强大的图‎形功能，‎但表格处理‎功能相对较‎弱，而在‎实际工作中，‎往往需‎要在AutoC‎A D‎中制作各种表格，‎如‎工程数量表等，如何‎高效制作表格，是一个‎很实用的问题。

‎‎在AutoCA‎D环‎境下用手工画线‎方法绘‎制表格，然后‎，再在表‎格中填写文‎字，不但效‎率低下，‎而且，很难精‎确控制‎文字的书写位置‎，文‎字排版也很成问题‎。

‎尽管Au toCAD‎支持对象链接与嵌入，‎可以插入Word或‎E‎x cel表格，但‎是一‎方面修改起来不‎是很方‎便，一点小小‎的修改就‎得进入Wo‎r d或Ex‎c el，‎修改完成后，‎又得退‎回到Aut oC‎A D‎，另一方面，一些‎特‎殊符号如一级钢筋符‎号以及二级钢筋符号等‎，在Word或Ex‎c‎e l中很难输入，‎那么‎有没有两全其美‎的方法‎呢，经过探索‎，可以这‎样较好解决‎：先在Ex‎c el中‎制完表格，复‎制到剪‎贴板，然后再在‎A u‎t oCAD环境下‎选‎择edit菜单中的‎P aste spec‎i al，选择作为A‎u‎t oCAD En‎t i‎t ies，确定‎以后，‎表格即转化成‎A uto‎C AD 实体‎，用exp‎l ode‎打开，即可以‎编辑其‎中的线条及方字‎，非‎常方便。

‎二‎、在Word文档中‎插入AutoCAD图‎形Word‎文‎档制作中，往往需‎要各‎种插图，Wor‎d绘图‎功能有限，特‎别是复杂‎的图形，该‎缺点更加明‎显，Au‎t oCAD是‎专业绘‎图软件，功能强‎大，‎很适合绘制比较复‎杂‎的图形，用Auto‎C AD绘制好图形，然‎后插入Word制作‎复‎合文档是解决问题‎的好‎办法，可以用A‎u to‎C AD提供的‎E XPO‎R T功能先‎将Auto‎c AD图‎形以BMP或‎W MF‎等格式输出，然‎后插‎入Word文档，‎也‎可以先将AutoC‎A D图形拷贝到剪贴板‎，再在Wor d文档‎中‎粘贴。

绝对实用的AUTOCAD使用技巧十则

绝对实用的AUTOCAD使用技巧十则一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special(选择性粘贴)，选择作为AutoCAD Entities （AutoCAD图元），确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

实用文档二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

autocad图纸解密、炸开技巧

有的CAD图形由于加了密，整张图纸无法分解，这时候我们就不能对里面的构件进行转化，如果你用分解命令命令行会提示找到1个，1 个是多重插入引用，此时是无法分解的。这时候可能是由于CAD加密造成的，我们可以用CAD的UNLOCKDWG命令对图纸进行解密，解密后的图纸就能用分解等相关命令进行操作了。注:该命令需要加载插件lockdwg.VLX支持，可以从网上下载。
一、新建一个文档，将CAD内容通过复制，粘贴的方法保存。但这不是最好的方法。
二、输入save,保存即可。
3.在cad中，整体块能部分隐藏，块炸开后，原块全显示出来，是怎么做到的呢？怎样隐藏的？
使用“外部参照裁剪”命令，具体可以查看命令：xclip.
4.如何炸开“多重插入块”？提示“多重插入引用”.
(princ "\nOK，解密成功。")
(princ)
) Leabharlann 多重插入引用的分解(cad块的分解) 多重插入引用的分解
炸开“多重插入引用”的方法以及制作
1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。这样一个多重插入引用制作完成，无法用explode炸开了。多重块不是重复定义块，而是在矩形阵列中插入一个块的多重引用。多重块是由命令minsert插入一个块而形成，其在正常情况下不能被分解。但若是用普通的方法构建的多重块，可以删除掉，然后用insert再插入它原来引用的块即可。不过，若它原来引用的块是匿名块（即名称前带*的块，只能用程序构建），就不是那么简单的了。这是，你就需要程序（或者说插件）来还原。vlx程序就是一个插件。也就是我上面说的编程实现。若不会编程，也没有插件，下面的方法四（方法三也可以实现）。

CAD技巧大集合

CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。

在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。

2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。

3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

超级实用_AUTO_CAD_使用技巧及快捷键

AUTOCAD使用CAD画图的目的是什么。

我们进行工程设计，不管是什么专业、什么阶段，实际上都是要将某些设计思想或者是设计内容，表达、反映到设计文件上。

而图纸，就是一种直观、准确、醒目、易于交流的表达形式。

所以我们完成的东西（不管是最终完成的设计文件，还是作为条件提交给其他专业的过程文件，一定需要能够很好的帮助我们表达自己的设计思想、设计内容。

有了这个前提，我们就应该明白，好的计算机绘制的图纸应该具有以下两个特征：清晰、准确。

清晰：我们要表达的东西必须清晰，好的图纸，看上去一目了然。

一眼看上去，就能分得清哪是墙、哪是窗、哪是留洞、哪是管线、哪是设备；尺寸标注、文字说明等清清楚楚，互不重叠……。

除了图纸打印出来很清晰以外，在显示器上显示时也必须清晰。

图面清晰除了能清楚的表达设计思路和设计内容外，也是提高绘图速度的基石。

准确：200宽的墙体不能画成240；留洞不能尺寸上标注的是1000X2000，而实际量量是1250X2100；更常见的错误是分明是3000宽的一条线，量出来却是2999.87。

制图准确不仅是为了好看，更重要的是可以直观的反映一些图面问题，对于提高绘图速度也有重要的影响，特别是在图纸修改时。

我们在使用CAD绘图时，无时无刻都应该把以上两点铭刻在心。

只有做到这两点，才能够说绘图方面基本过关了。

图面要“清晰”、“准确”，在绘图过程中，同样重要的一点就是“高效”了。

能够高效绘图，好处不用多说，如果每人都能提高20％的绘图效率，可能每个项目经理和部室主管都会笑不动了。

清晰、准确、高效是CAD软件使用的三个基本点。

在CAD软件中，除了一些最基本的绘图命令外，其他的各种编辑命令、各种设置定义，可以说都是围绕着清晰、准确、高效这三方面来编排的。

我们在学习CAD中的各项命令、各种设置时，都要思考一下，它们能在这三个方面起到那些作用；在使用时应该注重什么；在什么情况和条件下，使用这些命令最为合适。

AutoCAD使用技巧大全集

AutoCAD使用技巧大全集AutoCAD使用技巧大全集AutoCAD是目前国内外使用最广泛的CAD软件，AutoCAD丰富的绘图命令，CAD绘图技巧1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD 字体文件夹(font)把里面的hztxt.shx复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。

以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。

2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY粘贴至一新文件中，那些无用的图层就不会贴过来。

如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。

方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，单击菜单栏中的“文件”→“另存为”命令，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中选择“工具”→“选项”→“DXF”选项，再在选择对象处打钩，单击“确定”按钮，接着单击“保存”按钮，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。

方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。

3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。

4.在AUTOCAD中插入EXCEL表格的方法复制EXCEL中的内容，然后在CAD中点编辑--选择性粘贴-AutoCAD图元--确定--选择插入点—插入后炸开即可。

精编【TOC约束理论】autocad使用技巧大全

【TOC约束理论】autocad使用技巧大全xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentvAutoCAD使用技巧大全（不要下载直接见）AutoCAD使用技巧六则一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD 中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接和嵌入，能够插入Word或Excel表格，可是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word 或Excel中很难输入，那么有没有俩全其美的方法呢，经过探索，能够这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即能够编辑其中的线条及方字，非常方便。

二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，能够用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也能够先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

autocad 使用技巧

autocad 使用技巧AutoCAD 是一款广泛应用于设计、建筑和工程领域的计算机辅助设计软件。

以下是一些可以提高使用效率的 AutoCAD 技巧：1. 定义自定义快捷键：根据个人习惯，将常用命令的快捷键进行自定义，可以大大提高工作效率。

打开选项对话框，选择快捷键选项，在“新建快捷方式”下键入命令和对应的快捷键即可。

2. 利用实体捕捉功能：在使用绘图工具时，开启实体捕捉功能可以帮助您更精确地定位和对齐图元。

通过右键点击实体捕捉图标，选择需要的捕捉点，如端点、中点、交点等。

3. 利用构建对象快捷键：在绘制图元时，使用构建对象快捷键可以更快地锁定对象的特定点或线段。

一些常用的构建对象快捷键包括使用 @ 符号创建相对坐标、使用 x 符号创建相对距离等。

4. 使用屏幕捕捉工具：在绘制图元时，通过开启屏幕捕捉工具，可以将鼠标自动捕捉到对象的特定点或线段上，提高准确性。

可以通过 F3 快捷键打开或关闭屏幕捕捉工具。

5. 使用快速选择功能：在处理大型图纸时，使用快速选择功能可以快速选择和操作需要的图元。

通过键入“QSELECT”命令，可以选择特定属性或图元类型，并进行相应的编辑和修改。

6. 使用图层管理功能：在绘制复杂图纸时，使用图层管理功能可以更方便地管理和控制图层的显示和编辑。

通过打开图层管理器，可以创建、删除、修改图层，以及管理各个图层的显示状态和属性。

7. 使用剖面和轴测投影：在绘制三维图形时，使用剖面和轴测投影可以更好地展示和呈现设计效果。

通过打开剖面视图和创建轴测视图的命令，可以详细查看和修改三维物体。

8. 使用画布命令：在绘制复杂图形时，使用画布命令可以将外部文件或图像导入到 AutoCAD 中，作为背景参考。

通过创建画布对象，可以更方便地在现有图纸上进行修改和设计。

9. 使用动态输入：在输入坐标或数值时，使用动态输入功能可以直接在绘图界面上输入数值，帮助准确定位和调整图元。

可以通过键入“DYNMODE”命令，选择合适的动态输入模式。

CAD最新最全快捷键命令及使用技巧

CAD最新最全快捷键命令及使用技巧
1.快捷键
AutoCAD 具有许多完整的和有效的快捷方式以帮助您更快地完成图形操作。

下表提供了许多实用快捷键命令，用于帮助您更轻松、更快速地完成操作。

Ctrl+N：新建图纸
Ctrl+O：打开文件
Ctrl+S：保存文件
Ctrl+P：打印文件
Ctrl+Z：撤消最近的操作
Ctrl+Y：重做最近的操作
Ctrl+C：复制选定的实体
Ctrl+V：粘贴复制的实体
Ctrl+X：剪切选定的实体
Ctrl+D：复制选定的实体
Ctrl+F：查找文本
Ctrl+H：替换文本
Ctrl+W：关闭当前窗口
Ctrl+Q：退出当前应用程序
2.使用技巧
a)视口技巧
视口技巧是AutoCAD用户最常用的操作方法之一、它可以让您以不同的方式查看图形。

通过使用视口技巧，您可以更轻松地调整图形，改变大小，并对其执行放大和还原操作。

b)聚焦技巧
聚焦技巧是确定注意力焦点的一种技巧。

它允许您将窗口焦点设置为鼠标滑块所在的位置，以便您重新定位窗口焦点，而无需改变窗口大小或调整视口平移坐标。

要启用聚焦技巧，您只需选择“聚焦缩放按钮”，然后依次单击鼠标右键和左键。

c)快速缩放技巧
快速缩放技巧可以使您快速放大或缩小绘图。

CAD使用技巧大全

樱雪2006-05-1619:03 A u t o C A D使用技巧精华大家庭(集各大论坛之精华，会不断更新)优化A u t o C A D系統的方法一、优化W i n d o w s系统1.清理维护磁盘，优化W i n d o w s系统性能如果A u t o C A D发生故障，可能会导致非正常地退出交换文件，并丢失一些磁盘簇。

W i n d o w s系统在启动时会自动检查丢失的磁盘簇。

如果不想重新启动系统，则可从命令行运行c h k d s k。

2.整理磁盘碎片，优化W i n d o w s系统性能什么是磁盘碎片？同一磁盘文件的各个部分分散在磁盘的不同区域，当在磁盘中删除旧文件添加新文件就会产生碎片。

它减慢了磁盘的访问速度，降低了磁盘的综合性能。

就如同一本小说不是印刷在连续的页面上，而是每隔几行需要出现“转到x x x页”。

A u t o C A D在运行时，需要在磁盘中创建一定的临时文件，倘若分布于磁盘碎片之中，自然降低速度。

运行“磁盘碎片整理程序”整理磁盘碎片？二、优化A u t o C A D系统1.优化A u t o C A D R13或早期版本创建的二维多段线和关联填充自R14版起，A u t o C A D以一种优化格式创建二维多段线和关联填充，这种优化格式可以节省内存和磁盘空间。

请使用C O N V E R T命令更新A u t o C A DR13及其早期版本创建的填充图案或多段线。

2.删除图形数据库中没有使用的命名对象，有效缩减图形文件尺寸随着时间流逝，图形中可能会积累一些无用的命名对象（不在图中绘制出的对象）。

例如，图形文字不再使用的文字样式，或者不包含任何图形对象的图层；更有甚者，包含巨大的未使用的图块等。

清理操作只删除一个层次的引用。

可能需要重复执行三次以上方可彻底完成清理操作。

注意若在开始绘图时，执行清理废料，可能会清理掉已定义的绘图模板。

3.编组会严重影响选择类操作的速度，应删除编组是已命名的对象选择集，与未命名的选择集不同，编组是随图形保存的。

CAD绘图技巧

AutoCADCAD绘图高手事半功备一、常用技俩（1） AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

（2）在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word 背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

AutoCAD超级操作技巧-工程

AutoCAD超级操作技巧-工程一、妙用“TAB”键当需要捕捉一个几何图形上的点时，只要将鼠标靠近此几何图形，连续按 Tab键，这个几何的一些特殊点（如直线的端点、中间点、垂直点、与物体的交点、圆的四分圆点、中心点、切点、垂直点、交点）就回轮换显示出来，选择需要的点左键单击单击即可以捕捉到这些点，。

当鼠标靠近两个几何图形的交点附近时这两个几何图形的特殊点将先后轮换显示出来，这对于在图形局部较为复杂时捕捉点作用很大。

二、 CAD中特殊符号的输入我们通常用％％C表示直径的“Ф”、用％％P表示公差“±”、用％％ D表示标注度符号“°”，如果要输入其他符号，我们可以通过“字符映射表”来输入特殊字符，具体步骤如下： 1.输入“MText”命令，然后建立一个文本框，之后就会打开“Multiline Text Editor”对话框，在这个对话框中，我们可以看到右侧四个按钮中有一个是[Symbol]按钮； 2.单击这个按钮右下角的箭头，打开一个下拉列表，我们可以看到有“Degress％％d”、“Plus/Minus％％p”、“Diameter％％c”、“Non－breaking Space”、“Other”四个选项，选择前三个的某一选项可直接输入“°、”、“±”、“Φ”符号，这样就免去了我们记不住特殊控制码的苦处。

3.单击“Other”时，会打开“字符映射表”对话框，该对话框包含更多的符号供用户选用，其当前内容取决于用户在“字体”下拉列表中选择的字体，它的界面完全是我们所熟悉的中文界面。

4.在“字符映射表”对话框中，选择要使用的字符，然后双击被选取的字符或单击“选择”按钮，再单击“复制”按钮，将字符拷贝到剪贴板上，点“关闭”返回原来的对话框，将光标放置在要插入字符的位置，用“Ctrl＋V”就可将字符从剪贴板上粘贴到当前窗口中。

三、 AutoCAD裁剪技巧要对某线外的直线进行裁剪时，普通办法就是选择裁剪边界后再选择要裁剪的线段即可，实际上AutoCAD还有较为简捷的办法，其做法如下： 1.按常规执行裁剪命令，选择裁剪边界（回车确认）； 2.在提示选择要裁剪的线段元素时输入“f”（即fence），回车确认； 3.在提示：First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线，回车确认即可。

2024年101个AutoCAD使用技巧CAD绘图教程

25
复杂三维实体建模技巧
放样与扫掠
通过放样或扫掠二维图形，可生成复杂的三维曲面或实体。
多段线编辑
利用多段线编辑命令对三维多段线进行修改，实现复杂形状的三维实体建模。
利用辅助线
在建模过程中，合理利用辅助线可简化建模步骤，提高建模效率。
2024/2/28
26
材质贴图与灯光渲染
材质应用
为三维模型赋予材质，包括颜色、纹理等，增强模型的真实感。
打印参数设置
在AutoCAD中，可以通过“文件”菜单下的“打印”选项进入打印参数设置界面。在此界面中，可以设置打印机类型、纸张大小、打印范围、打印比例、打印样式表等参数。
输出设备选择
AutoCAD支持多种输出设备，如打印机、绘图仪等。在选择输出设备时，需要考虑设备的打印效果、速度、耗材成本等因素。
2024/2/28
设置图层线宽
根据出图比例和打印需求，设置合适的线宽，使图纸更加清晰易读。
19
图层状态控制与显示
01
打开/关闭图层
通过图层管理器中的开关按钮，可以控制图层的显示与隐藏。
03
锁定/解锁图层
锁定图层可以防止对图层上的对象进行编辑，但仍然可以显示和打印。解锁图层则允许编辑。
2024/2/28
3
界面介绍及基本功能
标题栏
显示当前正在运行的AutoCAD程序名称和版本号。
01
工具栏
提供常用命令的快捷方式，方便用户快速访问。
03
命令窗口
显示命令提示和输入命令的地方，可以输入命令并查看命令历史记录。
2024/2/28
05
02
菜单栏
包含文件、编辑、视图、插入、格式、工具、绘图、标注、修改、窗口和帮助等菜单项，用于执行各种命令。
