南京地铁轨道工程检验批概 述
定义与特点
定义
检验批是指在同一生产条件下，对同 一品种、规格、型号、批量的产品进 行质量检测和验收的基本单位。
符合环保和节能要求
检验批的质量目标还应符合环保和节能要求，尽可能减少对环境的影响，提高能源利用效 率。
检验批的质量控制措施
1 2
严格执行质量标准和检验程序
在施工过程中，应严格按照相关质量标准和检验 程序进行检验，确保每个检验批的质量符合要求 。
加强材料质量控制
对轨道工程所使用的材料进行严格的质量控制， 确保材料质量符合设计要求和相关标准。
设计文件
包括施工图纸、技术要求等。
合同文件
包括施工合同、技术协议等。
质量监督机构的要求
根据质量监督机构的要求进行验收。
检验批的验收内容
轨道基础的几何尺寸
包括轨道的中线、标高、水平等。
轨道铺设质量
包括轨道的平顺性、稳定性等。
扣件和连接件的安装情况
包括扣件和连接件的安装位置、紧固 情况等。
钢轨焊接质量
THANKS
谢谢
特点
检验批具有明确的质量要求和验收标 准，是工程质量验收的重要依据。
检验批的重要性
确保工程质量
提高工作效率
检验批是工程质量的基础，只有合格 的检验批才能保证整个工程的质量。
合理的检验批划分可以提高验收和施 工效率，减少重复和不必要的检测工 作。
2019版(新版)铁路信号检验批质量验收记录表(部分)
1
路基地段箱盒安装检 验
第5.4.1条
2
桥梁地段箱盒安装检 验
第5.4.2条
3
隧道地段箱盒安装检 验
第5.4.3条
4
混凝土地段箱盒安装 检验
第5.4.4条
主控
5
电力牵引区段室外电 缆接地检验
第5.4.5条
项目 6 箱盒电缆成端质量
第5.4.6条
检验记录编号
自验结论
验收结论
7 箱盒内配线质量
8
电缆配线贯通后未连 接前芯线性能
项目负责人 项目技术负责人 项目质量负责人
郭少强 侍有才 张建花
监理单位
山西铁建工程监理咨询有限责任公司
监理工程师
李永峰
施工质量验收依 标准名称： 《铁路信号工程施工质量验收标准》TB10419-2018
据
设计文件或合同名称：
施工质量验收标准规定
检验记录或
施工单位 监理单位
项目 序号 标准规定或设计、合同要求
箱盒安装及配线 检验批质量验收记录表
编号：08000207□□□
工程名称
榆次站西场调车线非集中道岔纳入集中改造工程（信号）
单位工程名称
榆次站西场调车线非集中道岔纳入集中改造工程（信号）
分部工程名称
光电缆线路
分项工程名称
箱盒安装及配线
检验批部位 检验批容量
榆次站西场
施工单位
中铁六局集团电务工程有限公司太原分公 司
9
第5.4.7条 第5.4.8条
一般 项目
…
1
信号设备硬化工作台 面质量
2 箱盒名称标识检验
3
第5.4.9条 第5.4.10条
…
普速铁路轨道工程(检验批表格)
普速铁路轨道工程(检验批表格)说明本文介绍了轨道工程中普速标准检验批表格的使用方法和注意事项。
首先，在填写表格时，应按照实际情况填写，并且要认真核对每个项目的内容，确保准确无误。
其次，表格中的每个项目都有相应的要求和标准，填写时应严格按照这些要求进行操作。
另外，检验批表格的使用不仅是为了检验工程质量，更是为了提高工程质量，因此，我们应该认真对待每一个环节，做好每一项工作。
最后，填写完毕后，要认真审核和签字确认，确保表格的真实性和准确性。
在轨道工程中，普速标准检验批表格的使用是非常重要的，只有正确使用，才能够保证工程的质量和安全性。
因此，我们应该认真研究和掌握这一技能，做好工程建设工作。
轨道工程施工质量验收分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或相当规模的施工范围划分，并根据正线轨道和站场轨道分别确定。
分部工程应按一个完整部位或主要结构及施工阶段划分，包括线路基桩、有碴道床、板式无碴道床、支承块式无碴道床、长枕埋入式无碴道床、无缝线路轨道、有缝线路轨道、道口、防护栅栏、护轨、标志、轨道加强设备等。
分项工程应按工种、工序、材料、施工工艺划分。
检验批可根据施工及质量控制和验收需要按长度、施工段、处等进行划分。
基桩测设检验批质量验收记录表应包括基桩所用材料的规格、型式、外观、基桩的位置及数量、基桩的测设精度、基桩标志设置、基桩的标识等项目。
施工单位应按照《铁路轨道工程施工质量验收标准》TB-2003的规定进行检查评定，并记录在表格中。
监理单位应进行验收，并记录验收结论。
防爬设备检验批质量验收记录表应包括防爬设备的安装位置、数量、规格、型号、外观、安装质量等项目。
施工单位应按照《铁路轨道工程施工质量验收标准》TB-2003的规定进行检查评定，并记录在表格中。
监理单位应进行验收，并记录验收结论。
轨距杆、轨撑检验批质量验收记录表应包括轨距杆、轨撑的安装位置、数量、规格、型号、外观、安装质量等项目。
轨道工程检验批划分方案
轨道工程检验批划分方案一、引言随着城市化进程的加快和人们对交通出行需求的不断增加，轨道交通成为城市交通的重要组成部分，其建设与维护对城市的发展起着重要作用。
轨道工程作为城市交通建设的重点工程之一，其质量的稳定与安全对城市交通的发展至关重要。
因此，轨道工程检验批划分方案是保证轨道工程质量的一个重要环节。
通过合理的划分，确保对轨道工程的全过程监管，为城市交通运输的安全提供有力保障。
二、检验批划分原则（一）依据国家相关法律、法规和标准，结合工程实际，确定轨道工程检验批划分方案，合理分工合作，确保检验批各项工作得以顺利进行。
（二）按工程施工的阶段性特点，分别划分检验批，合理分工配合，确保每个检验批的质量控制得以有效实施。
（三）充分发挥各级监理单位、施工单位及其他相关单位的职能作用，明确各方责任，加强合作协调，确保检验批工作有序进行。
（四）本着“谁监督、谁负责”的原则，严格落实监理单位的监督职责，加强对施工单位的督促管理，确保工程质量。
（五）检验批划分方案应综合考虑人力、物力、财力等资源，保证检验批工作的有序进行。
三、检验批划分依据（一）轨道工程的施工特点及工程量。
（二）施工进度和工期要求。
（三）监理单位的组织架构及工作人员配备。
（四）地域分布。
（五）安全、质量、工期、成本等风险因素。
四、检验批划分原则（一）按照施工进度和工程量大小进行划分，不同的施工进度和工程量对轨道工程的质量管理和监督工作都有各自的要求，这是检验批划分的基本原则之一。
（二）按照地域进行划分，根据轨道工程的地理位置和周边环境情况来制定检验批划分方案，合理分工，确保检验批的工作得以有序进行。
（三）按照检验批的类型进行划分，将轨道工程的各项工作按类型分组，形成专业组，根据每个专业的特点和施工进度，确定专业检验批划分方案。
五、检验批划分方案（一）轨道工程的施工阶段包括前期准备、基础建设、土建工程、轨道铺设、安装调试等多个阶段。
根据工程的不同阶段，可将检验批分为前期准备检验批、基础建设检验批、土建工程检验批、轨道铺设检验批和安装调试检验批等。
铁路信号专业检验批_分项_分部_单位工程表格及填法

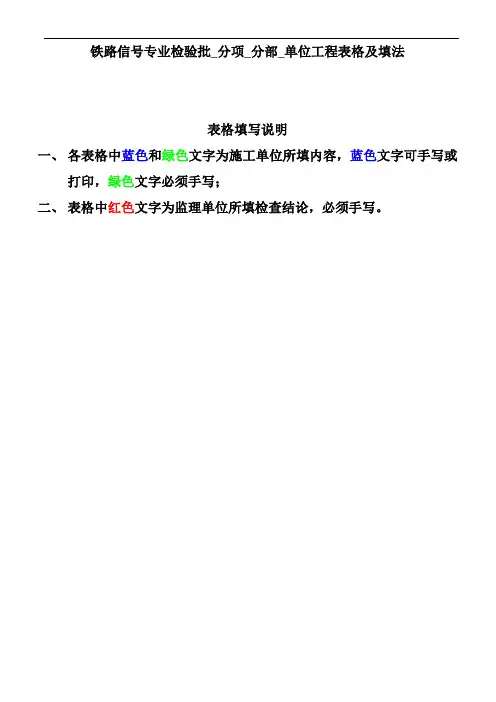

铁路信号专业检验批_分项_分部_单位工程表格及填法表格填写说明一、各表格中蓝色和绿色文字为施工单位所填内容，蓝色文字可手写或打印，绿色文字必须手写；二、表格中红色文字为监理单位所填检查结论，必须手写。
表3.1.1 施工现场质量管理检查记录电缆接续检验批质量验收记录表08010403□□□08020303□□□08030403□□□08040103□□□08050103□□□08060103□□□电缆线路敷设检验批质量验收记录表08010401□□□08020301□□□08030401□□□08040101□□□08050101□□□08060101□□□电缆防护检验批质量验收记录表08010402□□□08020302□□□08030402□□□08040102□□□08050102□□□08060102□□□箱盒安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□箱盒安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□扼流变压器安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□扼流变压器安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□高柱色灯信号机检验批质量验收记录表08010101□□□08020101□□□08030101□□□矮型色灯信号机检验批质量验收记录表08010102□□□08020102□□□08030102□□□安装装置检验批质量验收记录表08010201□□□08030201□□□转辙机检验批质量验收记录表08010204□□□08030204□□□轨道电路轨旁设备检验批质量验收记录表08010301□□□08020201□□□08030301□□□钢轨绝缘检验批质量验收记录表08010302□□□08020202□□□08030302□□□钢轨引接线检验批质量验收记录表08010303□□□08020203□□□08030303□□□钢轨接续线检验批质量验收记录表08020204□□□08030304□□□钢轨接续线检验批质量验收记录表08010304 □□□08020204□□□08030304□□□钢轨接续线检验批质量验收记录表08010304□□□08020204□□□08030304□□□道岔跳线检验批质量验收记录表08020305□□□08030305□□□道岔跳线检验批质量验收记录表08020305□□□08030305□□□控制设备检验批质量验收记录表08010501□□□08020401□□□08030501□□□08040201□□□08050201□□□08060201□□□机柜（架）检验批质量验收记录表08010503□□□08020402□□□08030502□□□08040202□□□08050202□□□08060202□□□分线盘（柜）检验批质量验收记录表08010504□□□08020403□□□08030504□□□08040203□□□08050203□□□08060203□□□电缆间检验批质量验收记录表08010505□□□08020404□□□08030505□□□08040204□□□08050204□□□08060204□□□电源设备检验批质量验收记录表08010506□□□08020405□□□08030506□□□08040205□□□08050205□□□08060205□□□防雷及接地装置检验批质量验收记录表08010701□□□08020601□□□08030801□□□电化区段信号设备的防护检验批质量验收记录表08010702□□□08020602□□□08030802□□□室内单项试验检验批质量验收记录表08010801□□□08020701□□□08030901□□□室外单项试验检验批质量验收记录表08010802□□□08020702□□□08030902□□□综合试验检验批质量验收记录表08010803□□□08020703□□□08030903□□□08040301□□□08050301□□□08060301□□□表3.4.2 高柱色灯信号机分项工程质量验收记录表3.4.2 矮型色灯信号机分项工程质量验收记录表3 .4.2 安装装置分项工程质量验收记录表3.4.2 转辙机分项工程质量验收记录表3.4.2 轨道电路轨旁设备分项工程质量验收记录表3.4.2 钢轨绝缘分项工程质量验收记录表3.4.2 钢轨引接线分项工程质量验收记录表3.4.2 钢轨接续线分项工程质量验收记录表3.4.2 电缆线路敷设分项工程质量验收记录表3.4.2 电缆防护分项工程质量验收记录表3.4.2 电缆接续分项工程质量验收记录表3.4.2 箱盒安装分项工程质量验收记录。
地铁轨道单位工程划分及检验批记录
轨道工程正线轨道施工用表（报审稿）…轨道工程项目经理部二○一八年七月一、单位工程、分部分项和检验批划分表施工负责人：划分表填写人：监理代表：年月日说明：1、本划分表根据《铁路工程施工质量验收标准应用指南》有关规定并结合工程实际进行编制。
2、编号前带*号的为新增表格。
检验批质量验收记录分项工程质量验收记录分部（子分部）工程质量验收记录单位（子单位）工程质量验收记录单位（子单位）工程质量控制资料核查记录注：核查人为验收组的监理单位人员。
单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录注：1．核查、抽查项目由验收组协商确定。
单位（子单位）工程观感质量检查记录分部工程质量验收记录表分项工程质量验收记录表二、线路基桩检验批[线路基桩]CPIII测设检验批质量验收记录表三、钢筋桁架轨枕式整体道床检验批[钢筋桁架轨枕式整体道床]轨排组装架设检验批质量验收记录表01010401注：表中括号外数字对应曲线半径R≤650m的差值，括号内数字对应曲线半径R＞650m的差值。
[钢筋桁架轨枕式整体道床]钢筋检验批质量验收记录表[钢筋桁架轨枕式整体道床]模板检验批质量验收记录表01010403[钢筋桁架轨枕式整体道床]混凝土（施工）检验批质量验收记录表(II)[钢筋桁架轨枕式整体道床]混凝土（结构外观和尺寸偏差）检验批质量验收记录表（III）五、短轨枕式整体道床检验批[短轨枕式整体道床]轨排组装架设检验批质量验收记录表01010401注：表中括号外数字对应曲线半径R≤650m的差值，括号内数字对应曲线半径R＞650m的差值。
[短轨枕式整体道床]钢筋检验批质量验收记录表[短轨枕式整体道床]模板检验批质量验收记录表01010403混凝土（施工）检验批质量验收记录表(II)混凝土（结构外观和尺寸偏差）检验批质量验收记录表（III）六、减振垫整体道床检验批[减振垫整体道床]基底钢筋检验批质量验收记录表[减振垫整体道床]基底混凝土（施工）检验批质量验收记录表(II)混凝土（结构外观和尺寸偏差）检验批质量验收记录表（III）减振垫铺设检验批质量验收记录表轨排组装架设检验批质量验收记录表[减振垫整体道床]道床板钢筋检验批质量验收记录表[减振垫整体道床]道床板模板检验批质量验收记录表[减振垫整体道床]道床板混凝土（施工）检验批质量验收记录表(II)[减振垫整体道床]道床板混凝土（结构外观和尺寸偏差）检验批质量验收记录表（III）七、现浇钢弹簧浮置板整体道床检验批[现浇钢弹簧浮置板整体道床]基底钢筋检验批质量验收记录表[现浇钢弹簧浮置板整体道床]基底混凝土（施工）检验批质量验收记录表(I)[现浇钢弹簧浮置板整体道床]基底混凝土（结构外观和尺寸偏差）检验批质量验收记录表（II）隔离层铺设检验批质量验收记录表轨排组装架设检验批质量验收记录表道床板混凝土（施工）检验批质量验收记录表(II)道床板混凝土（结构外观和尺寸偏差）检验批质量验收记录表（III）隔振器安装及顶升检验批质量验收记录八、一般地段预制板式整体道床检验批[一般地段预制板式整体道床] 基底钢筋检验批质量验收记录。
铁路信号专业检验批_分项_分部_单位工程表格及填法
铁路信号专业检验批_分项_分部_单位工程表格及填法表格填写说明一、各表格中蓝色和绿色文字为施工单位所填内容，蓝色文字可手写或打印，绿色文字必须手写；二、表格中红色文字为监理单位所填检查结论，必须手写。
表3.1.1 施工现场质量管理检查记录电缆接续检验批质量验收记录表08010403□□□08020303□□□08030403□□□08040103□□□08050103□□□08060103□□□电缆线路敷设检验批质量验收记录表08010401□□□08020301□□□08030401□□□08040101□□□08050101□□□08060101□□□电缆防护检验批质量验收记录表08010402□□□08020302□□□08030402□□□08040102□□□08050102□□□08060102□□□箱盒安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□箱盒安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□扼流变压器安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□扼流变压器安装检验批质量验收记录表08010407□□□08020307□□□08030407□□□08040107□□□08050107□□□08060107□□□高柱色灯信号机检验批质量验收记录表08010101□□□08020101□□□08030101□□□矮型色灯信号机检验批质量验收记录表08020102□□□08030102□□□安装装置检验批质量验收记录表08010201□□□08030201□□□转辙机检验批质量验收记录表08010204□□□08030204□□□轨道电路轨旁设备检验批质量验收记录表08020201□□□08030301□□□钢轨绝缘检验批质量验收记录表08010302□□□08020202□□□08030302□□□钢轨引接线检验批质量验收记录表08010303□□□08020203□□□08030303□□□钢轨接续线检验批质量验收记录表08010304□□□08020204□□□08030304□□□钢轨接续线检验批质量验收记录表08010304 □□□08020204□□□08030304□□□钢轨接续线检验批质量验收记录表08010304□□□08020204□□□08030304□□□道岔跳线检验批质量验收记录表08020305□□□08030305□□□道岔跳线检验批质量验收记录表08020305□□□08030305□□□控制设备检验批质量验收记录表08010501□□□08020401□□□08030501□□□08040201□□□08050201□□□08060201□□□机柜（架）检验批质量验收记录表08010503□□□08020402□□□08030502□□□08040202□□□08050202□□□08060202□□□分线盘（柜）检验批质量验收记录表08010504□□□08020403□□□08030504□□□08040203□□□08050203□□□08060203□□□电缆间检验批质量验收记录表08010505□□□08020404□□□08030505□□□电源设备检验批质量验收记录表08010506□□□08020405□□□08030506□□□08040205□□□08050205□□□08060205□□□防雷及接地装置检验批质量验收记录表电化区段信号设备的防护检验批质量验收记录表综合试验检验批质量验收记录表08010803□□□08020703□□□08030903□□□08040301□□□08050301□□□08060301□□□表3.4.2 高柱色灯信号机分项工程质量验收记录表3.4.2 矮型色灯信号机分项工程质量验收记录表3 .4.2 安装装置分项工程质量验收记录表3.4.2 转辙机分项工程质量验收记录表3.4.2 轨道电路轨旁设备分项工程质量验收记录表3.4.2 钢轨绝缘分项工程质量验收记录表3.4.2 钢轨引接线分项工程质量验收记录表3.4.2 钢轨接续线分项工程质量验收记录表3.4.2 电缆线路敷设分项工程质量验收记录表3.4.2 电缆防护分项工程质量验收记录表3.4.2 电缆接续分项工程质量验收记录表3.4.2 箱盒安装分项工程质量验收记录。
城市轨道交通信号 工程检验批质量验收记录
附录C 检验批质量验收记录C.1 光电缆线路检验批质量验收记录填写应符合下列规定：C.1.1 支架、桥架及线槽安装检验批质量验收记录应按表C.1.1的规定填写。
表C.1.1 支架、桥架及线槽安装检验批质量验收记录表C.1.2 光电缆敷设检验批质量验收记录表C.1.3 光电缆防护检验批质量验收记录表C.1.4 光电缆接续检验批质量验收记录表C.1.5 箱盒安装检验批质量验收记录C.2 固定信号机、发车指示器及按钮装置检验批质量验收记录填写应符合下列规定：C.2.1 高柱信号机安装检验批质量验收记录应按表C.2.1的规定填写。
表C.2.1 高柱信号机安装检验批质量验收记录表C.2.2 矮型信号机安装检验批质量验收记录表C.2.3 非标信号机安装检验批质量验收记录表C.2.4 发车指示器安装检验批质量验收记录表C.2.5 按钮装置安装检验批质量验收记录C.3 转辙设备检验批质量验收记录填写应符合下列规定：C.3.1 安装装置安装检验批质量验收记录应按表C.3.1的规定填写。
表C.3.1 安装装置安装检验批质量验收记录C.3.2 外锁闭装置安装检验批质量验收记录应按表C.3.2的规定填写。
表C.3.2 外锁闭装置安装检验批质量验收记录C.3.3 转辙机安装检验批质量验收记录应按表C.3.3的规定填写。
表C.3.3 转辙机安装检验批质量验收记录C.4 列车检测与车地通信设备检验批质量验收记录填写应符合下列规定：C.4.1 机械绝缘轨道电路安装检验批质量验收记录应按表C.4.1的规定填写。
表C.4.1 机械绝缘轨道电路安装检验批质量验收记录C.4.2 电气绝缘轨道电路安装检验批质量验收记录应按表C.4.2的规定填写。
表C.4.2 电气绝缘轨道电路安装检验批质量验收记录C.4.3 阻抗连接器安装检验批质量验收记录应按表C.4.3的规定填写。
表C.4.3 阻抗连接器安装检验批质量验收记录表C.4.4 环线安装检验批质量验收记录表C.4.5 波导管安装检验批质量验收记录C.4.6 漏泄同轴电缆敷设检验批质量验收记录应按表C.4.6的规定填写。
铁路信号质量验表(全)
高柱色灯信号机检验批质量验收记录表矮型色灯信号机检验批质量验收记录表信号标志牌检验批质量验收记录表安装装置检验批质量验收记录表电锁器及道岔握柄检验批质量验收记录表转换锁闭器和导管装置检验批质量验收记录表转辙机检验批质量验收记录表道岔表示器和联锁脱轨器检验批质量验收记录表分动外锁闭转辙装置检验批质量验收记录表轨道电路轨旁设备检验批质量验收记录表钢轨绝缘检验批质量验收记录表钢轨引接线检验批质量验收记录表钢轨接续线检验批质量验收记录表道岔跳线检验批质量验收记录表电缆线路敷设检验批质量验收记录表电缆防护检验批质量验收记录表电缆接续检验批质量验收记录表光缆线路敷设与防护检验批质量验收记录表光缆线路接续及引入检验批质量验收记录表编号：光缆线路特性检测检验批质量验收记录表箱盒安装检验批质量验收记录表控制设备检验批质量验收记录表人工解锁按钮盘检验批质量验收记录表机柜（架）检验批质量验收记录表分线盘（柜）检验批质量验收记录表电缆间检验批质量验收记录表电源设备检验批质量验收记录表车载设备检验批质量验收记录表地面设备检验批质量验收记录表动力设备检验批质量验收记录表管道检验批质量验收记录表车辆减速装置检验批质量验收记录表测速、测长、测重装置及车轮传感器检验批质量验收记录表车辆限界检查器检验批质量验收记录表编号：防雷及接地装置检验批质量验收记录表电气化区段信号设备的防护检验批质量验收记录表计轴室外设备安装检验批质量验收记录表道口信号检验批质量验收记录表机务同意按扭盘检验批质量验收记录表发车表示器检验批质量验收记录表室外信号设备硬面化检验批质量验收记录表室内单项试验检验批质量验收记录表室外单项试验检验批质量验收记录表综合试验检验批质量验收记录表室外单项试验检验批质量验收记录表综合试验检验批质量验收记录表。
铁路客运专线：轨道工程检验批全套表格及填表说明
轨道工程轨道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，正线轨道按一个区间(以站中心为界、含正线道岔）划分，当区间内含有不同类型轨道时，也可按轨道类型划分。
分部工程应按一个完整部位或主要结构及施工阶段划分。
分项工程应按工种、工序、材料、施工工艺划分。
检验批可根据施工及质量控制和验收需要按长度、施工段、处等进行划分。
轨道工程和单位工程、分部工程、分项工程和检验批的划分及编号应符合下列各表的要求。
正线有碴轨道分部工程、分项工程和检验批划分及编号（正线有碴轨道单位工程编号01０1）续表注: 检验批长度均按单线计算。
基桩测设检验批质量验收记录表0１０1010１□□□□说明主控项目1.基桩所用材料进场时,应对其规格、型式、外观进行验收，其质量应符合设计要求。
检验数量：施工单位、监理单位全部检查。
检验方法:查验产品合格证、观察检查。
2．基桩的设置位置及数量应符合设计要求。
检验数量:施工单位全部检查；监理单位全部见证检测。
检验方法：施工单位仪器测量、观察检查；监理单位见证检测。
3.基桩的测设精度应符合设计要求。
检验数量：施工单位全部检查;监理单位、设计单位全部见证检测。
检验方法:施工单位仪器测量；监理单位、设计单位见证检测。
4. 基桩标志应设置牢固。
检验数量:施工单位、监理单位全部检查.检验方法:观察检查。
一般项目1。
基桩的标识应设置齐全，色泽鲜明、清晰完整。
检验数量：施工单位全部检查。
检验方法：观察检查。
[有碴道床］铺底层道碴检验批质量验收记录表01010２01□□□□说明主控项目1. 道碴材质应符合铁路碎石道碴相关技术条件的规定。
检验数量:施工单位、监理单位全部检查。
检验方法：查验进场检验证书、生产检验证书和产品合格证,必要时建设单位、施工单位和监理单位共同对采石场进行见证取样检测。
2．道碴进场时的粒径级配、颗粒形状及清洁度应符合铁路碎石道碴相关技术条件的规定。
《城市轨道交通工程验收各阶段基本概念介绍》解析
5
3
分项工程验收定义、划分原则、工作内容
（1）定义 分项工程是按工种、工序、材料、施工工艺、设备类别 等划分的工程实体。是在检验批施工结束后进一步施工 （安装）工程，是分部工程的组成部分。 （2）划分原则 地铁工程的分项工程按主要工种、施工程序的先后或使用 材料的不同进行划分。 地铁工程机电设备安装的分项工程按工种种类、设备组别、 系统或区段划分。
3
4 5 6 7
8 2
竣工（国家）验收定义、工作内容
2
1
工程验收概述
地铁建设自进入设备安装调试（现场施工）后随工程阶段 性结束即进入各阶段验收工作。 地铁工程验收由小到大、由前到后分依次为检验批、分项、 分部、单位、项目工程验收、竣工验收、国家验收,详见验收 移交及试运营工作程序与导向图。
3
3
验收移交及试运营工作程序与导向图
12
12
单位工程验收定义、划分原则、分类、工作 5 内容
（3）分类 （一）“土建与建筑设备安装工程”类单位工程 建筑面积（或规模）较小，可根据实际情况把几个较小的 单体工程按分区（或形式相近的单体）的形式组合成一个 子单位工程。 4、建筑设备安装工程 “建筑设备安装工程”作为主体工程项目的一个子单位 工程，包括“建筑电气”、“电梯”、“人防系统”、 “屏蔽门、安全门系统”等分部工程。
10
10
单位工程验收定义、划分原则、分类、工作 5 内容
（3）分类 （一）“土建与建筑设备安装工程”类单位工程 1、车站工程 车站工程划分为一个单位工程，由若干个“土建子单位工程” 和“建筑设备安装子单位工程（含下一段区间隧道的机电设备 安装工程）”组成。把车站土建工程划分成若干个子单位工程 主要是考虑了一个车站可能采用了多种施工方法、或车站不同 部位施工时间不一致等因素，车站土建工程子单位工程包括： （1）地面及高架车站主体及附属工程等子单位工程 （2）地下车站主体及附属工程（出入口及通道、风井与 风道、施工竖井及通道、联络通道等）等子单位工程。
普速铁路轨道工程（检验批表格）
普速铁路轨道工程（检验批表格）轨道工程（普速标准检验批表格）目录说明 (1)基桩测设检验批质量验收记录表 (2)铺底碴检验批质量验收记录表 (3)预铺道碴检验批质量验收记录表 (4)防水层、保护层及伸缩缝检验批质量验收记录表 (5)基地钢轨焊接检验批质量验收记录表 (6)长钢轨铺设检验批质量验收记录表 (7)铺碴整道检验批质量验收记录表 (8)工地钢轨焊接检验批质量验收记录表 (9)线路锁定检验批质量验收记录表 (10)轨道整理检验批质量验收记录表（Ⅰ） (11)轨道整理检验批质量验收记录表（Ⅱ） (12)无缝道岔铺设检验批质量验收记录表（Ⅰ） (13)无缝道岔铺设检验批质量验收记录表（Ⅱ） (14)（无缝、有缝）道岔铺碴整道检验批质量验收记录表（Ⅰ） (15) 钢轨伸缩调节器铺设检验批质量验收记录表 (16)钢轨预打磨检验批质量验收记录表 (17)轨排组装检验批质量验收记录表（Ⅰ） (18)轨排组装检验批质量验收记录表（Ⅱ） (19)铺轨检验批质量验收记录表 (20)铺碴、整道检验批质量验收记录表（Ⅰ） (21)铺碴、整道检验批质量验收记录表（Ⅱ） (22)铺碴、整道检验批质量验收记录表（Ⅲ） (23)有缝道岔铺设检验批质量验收记录表（Ⅰ） (24)有缝道岔铺设检验批质量验收记录表（Ⅱ） (25)道口铺设检验批质量验收记录表 (26)道口防护设施检验批质量验收记录表 (27)栅栏安装检验批质量验收记录表 (28)2护轨铺设检验批质量验收记录表 (29)线路、信号标志检验批质量验收记录表 (30)防爬设备检验批质量验收记录表 (31)轨距杆、轨撑检验批质量验收记录表 (32)说明轨道工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。
单位工程应按一个完整工程或一个相当规模的施工范围划分，并按下列原则确定：（1）正线轨道：一个区间（以站中心为界，含正线道岔）；当区间内含有不同类型轨道时，也可按轨道类型划分；（2）站场轨道：一个站或大型枢纽的一个场（以最外方咽喉道岔为界，含站线道岔）。
电气化铁路信号工程检验批全套表格
调度集中分部工程、分项工程、检验批划分及编号 （调度集中单位工程编号0804）
分部工程
分项工程
检验批规模 检验批编号
01 电缆线路敷设
08040101□□
02 电缆防护
08040102□□
01
电（光）缆线 路
03 04 05
电缆接续 光缆线路敷设与防护 光缆路线接续与引入
区间为半个区 08040103□□
电缆接续 光缆线路敷设与防护 光缆路线接续与引入
06 光缆线路特性检测
07 箱盒安装
01 控制设备
02 机柜（架）
02 室内设备
03 分线盘（柜）
04 电缆间
05 电源设备
03 联锁试验
01 综合试验
区间为半个区 间
每10个 每台 每个机械室 每个机械室 每个机械室 每个机械室 1个系统
02 转辙装置
03 转换锁闭器和导管装置 04 系统性能检测
05 道岔表示器和联锁脱轨器
06 分支外锁闭转辙装置
01 轨道电路轨旁设备
02 钢轨绝缘
03 轨道电路
03 钢轨引接线
04 钢轨接地线
05 道岔跳线
每10架信号机 每10个标志牌 每10组道岔范 每10组道岔范 每10组道岔范 每10组道岔范 每10组道岔范 每10组道岔范
3
驼峰信号
一个车站（场）
4
调度集中（CTC）
一个调度台管辖的范围
5
运输高度指挥管理信息系统（DMIS）
一个子系统
6
信号微机监测系统
一个系统，未形成系统的可按一个站 （场）
分部工程按一个完整部位或主要结构及施工阶段划分：分项工程应按工种、工序、设备等划
地铁信号用检验批
电(光）缆干线径路标志设 第4.3.10条 置
施工单位检查 评定结果
项目专业质量检查员：
年
月
日
监理（建设） 单位验收结论
监理工程师 ： （建设单位项目专业技术负责人） 年 月 日
--2010
监理(建设）单位 验收记录
月
日
月
日
检验批质量验收记录
单位工程名称 分部工程名称 分项工程名称 施 工 单 位 施工质量验收标准名称及编号 施工质量验收标准的规定 1 2 主 控 项 目 电缆防护器材规格、型号 、质量 电缆防护设施的设置 金属管（槽）防腐处理及 两端防护措施，室内电缆 引入口防火处理情况 设计要求 设计要求 电(光）缆防护 电(光）缆线路 验收部位 项目经理 <<城市轨道交通信号工程施工质量验收规范>>GB50578--2010 施工单位检查评定记录 符合设计规范及要求 符合设计规范及要求 监理(建设）单位 验收记录
2 主 控 项 目
第4.5.2条
符合设计规范及要求
3
第4.5.3条
符合设计规范及要求
4
第4.5.4条
符合设计规范及要求
5
第4.5.5条
符合设计规范及要求
一 般 项 目
1
第4.5.6条
符合设计规范及要求
2
设计要求
符合设计规范及要求
施工单位检查 评定结果 项目专业质量检查员： 年 月 日
监理（建设） 单位验收结论
支架防腐，螺栓安装、防 第4.2.10条 腐质量 支架安装平齐、固定牢固 第4.2.11条 、间距均匀 混凝土、金属线槽质量 第4.2.12条
线槽安装排列整齐，拐弯 第4.2.13条 弧度一致
车辆段检验批用表
车辆段检验批用表1. 引言车辆段检验批用表是用于车辆段进行日常维护和检验的一种工具。
它用来记录车辆维修和检验的相关信息，包括车辆编号、维修项目、维修时间、维修人员等。
通过使用车辆段检验批用表，可以提高车辆段的工作效率，及时发现和解决车辆问题，确保车辆的正常运行。
2. 表格结构车辆段检验批用表包含以下几个字段：•车辆编号：记录车辆的唯一编号，方便车辆的管理。
•维修项目：记录需要进行维修和检验的项目，如车轮、制动系统、灯光等。
•维修时间：记录维修和检验的具体时间，以便追踪维修过程。
•维修人员：记录进行维修和检验的人员姓名，方便进行责任追究。
•维修结果：记录维修和检验的结果，如合格、不合格等。
•备注：用于记录其他相关信息，如维修过程中出现的问题、解决方案等。
3. 使用方法车辆段检验批用表的使用方法如下：3.1 填写车辆信息首先，填写车辆编号。
车辆编号应与车辆实际情况相符，确保准确性和唯一性。
3.2 选择维修项目根据车辆的实际情况和维修需求，选择相应的维修项目。
可以根据车辆的维修手册或经验进行选择。
3.3 记录维修时间在维修时间一栏记录维修和检验的具体时间。
可以采用年-月-日的格式，并标明具体的时分秒。
3.4 记录维修人员记录进行维修和检验的人员姓名。
可以写明具体的人名，或者填写岗位名称。
3.5 记录维修结果根据维修和检验的结果，填写维修结果一栏。
可以使用合格、不合格或其他符合实际情况的描述。
3.6 添加备注信息在备注一栏中添加其他相关信息，如维修过程中出现的问题、解决方案等。
4. 示例表格车辆编号维修项目维修时间维修人员维修结果备注CL001车轮2021-01-0109:00:00张三合格更换轮胎CL001制动系统2021-01-0110:30:00李四不合格修复刹车片CL002灯光2021-01-0211:15:00王五合格更换灯泡CL002发动机系统2021-01-0214:30:00张三合格更换火花塞5. 结论通过使用车辆段检验批用表，可以明确记录车辆的维修和检验情况，保证车辆的正常运行。
