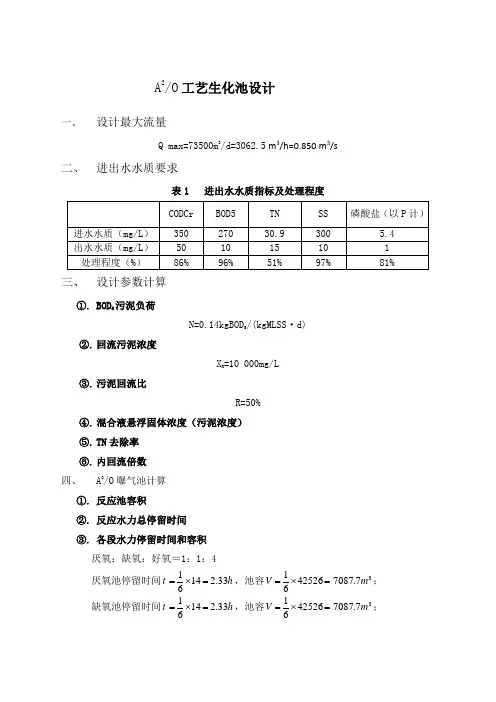

A 2/O 工艺生化池设计一、 设计最大流量Q max=73500m 3/d=3062.5 m 3/h=0.850 m 3/s二、 进出水水质要求表1 进出水水质指标及处理程度三、 设计参数计算①. BOD 5污泥负荷N=0.14kgBOD 5/(kgMLSS ·d)②. 回流污泥浓度X R =10 000mg/L③. 污泥回流比R=50%④. 混合液悬浮固体浓度（污泥浓度） ⑤. TN 去除率 ⑥. 内回流倍数 四、 A 2/O 曝气池计算 ①. 反应池容积 ②. 反应水力总停留时间 ③. 各段水力停留时间和容积 厌氧：缺氧：好氧＝1：1：4厌氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V=⨯=； 缺氧池停留时间h t 33.21461=⨯= ，池容37.70874252661m V=⨯=；好氧池停留时间h t 34.91464=⨯= ，池容36.283504252664m V =⨯=。
④. 校核氮磷负荷好氧段TN 负荷为：()d kgMLSS kgTN N ⋅=⨯⨯=∙∙/024.06.8350233339.3073500V X T Q 30厌氧段TP 负荷为：()d kgMLSS kgTN P ⋅=⨯⨯=∙∙/017.07.708733334.573500V X T Q 10① 剩余污泥量：X ∆,(kg/d) 式中：取污泥增值系数Y=0.5，污泥自身氧化率05.0=d K ，代入公式得： =5395kg/d 则：湿污泥量：设污泥含水率P=99.2% 则剩余污泥量为： ⑤. 反应池主要尺寸反应池总容积：V=425263m设反应池2组，单组池容积：V =3212632m V= 有效水深5m ，则：S=V/5=4252.62m取超高为1.0m ，则反应池总高m H 0.60.10.5=+= 生化池廊道设置：设厌氧池1廊道，缺氧池1廊道，好氧池4廊道，共6条廊道。
AO工艺设计计算公式

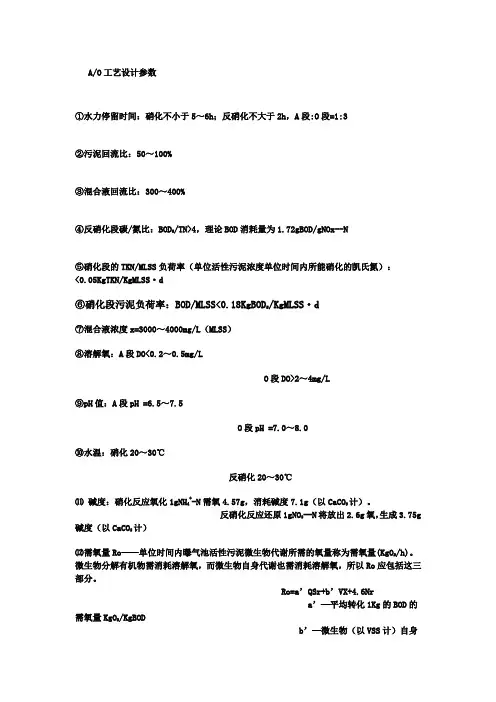

A/O工艺设计参数①水力停留时间：硝化不小于5～6h；反硝化不大于2h，A段:O段=1:3②污泥回流比：50～100%③混合液回流比：300～400%④反硝化段碳/氮比：BOD5/TN>4，理论BOD消耗量为1.72gBOD/gNOx--N⑤硝化段的TKN/MLSS负荷率（单位活性污泥浓度单位时间内所能硝化的凯氏氮）：<0.05KgTKN/KgMLSS·d⑥硝化段污泥负荷率：BOD/MLSS<0.18KgBOD/KgMLSS·d5⑦混合液浓度x=3000～4000mg/L（MLSS）⑧溶解氧：A段DO<0.2～0.5mg/LO段DO>2～4mg/L⑨pH值：A段pH =6.5～7.5O段pH =7.0～8.0⑩水温：硝化20～30℃反硝化20～30℃⑾ 碱度：硝化反应氧化1gNH4+-N需氧4.57g，消耗碱度7.1g（以CaCO3计）。
反硝化反应还原1gNO3--N将放出2.6g氧，生成3.75g 碱度（以CaCO3计）⑿需氧量Ro——单位时间内曝气池活性污泥微生物代谢所需的氧量称为需氧量(KgO2/h)。
微生物分解有机物需消耗溶解氧，而微生物自身代谢也需消耗溶解氧，所以Ro应包括这三部分。
Ro=a’QSr+b’VX+4.6Nra’─平均转化1Kg的BOD的需氧量KgO2/KgBODb’─微生物（以VSS计）自身氧化（代谢）所需氧量KgO2/Kg VSS·d。
上式也可变换为：Ro/VX=a’·QSr/VX+b’ 或Ro/QSr=a’+b’·VX/QSrSr─所去除BOD的量（Kg）Ro/VX─氧的比耗速度，即每公斤活性污泥（VSS）平均每天的耗氧量KgO2/KgVSS·dRo/QSr─比需氧量，即去除1KgBOD的需氧量KgO2/KgBOD由此可用以上两方程运用图解法求得a’ b’Nr—被硝化的氨量kd/d 4.6—1kgNH3－N转化成NO3-所需的氧量（KgO2）几种类型污水的a’ b’值⒀供氧量─单位时间内供给曝气池的氧量，因为充氧与水温、气压、水深等因素有关，所以氧转移系数应作修正。
污水处理中AO工艺的设计参数
A/O生物除磷工艺是由厌氧和好氧两部分反应组成的污水生物处理系统。
污水进入厌氧池后，与回流污泥混合。
活性污泥中的聚磷菌在这一过程中大量吸收污水中的BOD，并将污泥中的磷以正磷酸盐的形式释放到混合液中。
混合液进入好氧池后，有机物被氧化分解，同时聚磷菌大量吸收混合液中的正磷酸盐到污泥中。
由于聚磷菌在好氧条件下吸收的磷多于厌氧条件下释放的磷，因此污水经过“厌氧－好氧”的交替作用和二沉池的污泥分离达到除磷的目的。
一般情况下，TP的去除率可达到85％以上。
A/O工艺设计参数①水力停留时间：硝化不小于5～6h；反硝化不大于2h，A段:O段=1:3②污泥回流比：50～100%③混合液回流比：300～400%④反硝化段碳/氮比：BOD5/TN>4，理论BOD消耗量为1.72gBOD/gNOx--N⑤硝化段的TKN/MLSS负荷率（单位活性污泥浓度单位时间内所能硝化的凯氏氮）：<0.05KgTKN/KgMLSS·d⑥硝化段污泥负荷率：BOD/MLSS<0.18KgBOD5/KgMLSS·d⑦混合液浓度x=3000～4000mg/L（MLSS）⑧溶解氧：A段DO<0.2～0.5mg/LO段DO>2～4mg/L⑨pH值：A段pH =6.5～7.5O段pH =7.0～8.0⑩水温：硝化20～30℃反硝化20～30℃⑾碱度：硝化反应氧化1gNH4+-N需氧4.57g，消耗碱度7.1g（以CaCO3计）。
反硝化反应还原1gNO3--N将放出2.6g氧，生成3.75g碱度（以CaCO3计）⑿需氧量Ro——单位时间内曝气池活性污泥微生物代谢所需的氧量称为需氧量(KgO2/h)。
微生物分解有机物需消耗溶解氧，而微生物自身代谢也需消耗溶解氧，所以Ro应包括这三部分。
Ro=a’QSr+b’VX+4.6Nra’─平均转化1Kg的BOD的需氧量KgO2/KgBODb’─微生物（以VSS计）自身氧化（代谢）所需氧量KgO2/KgVSS·d。
