通信光缆架空杆路的施工标准规范
通信光缆施工规范
近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和odf架上均采用塑料标志牌以示区别。
三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

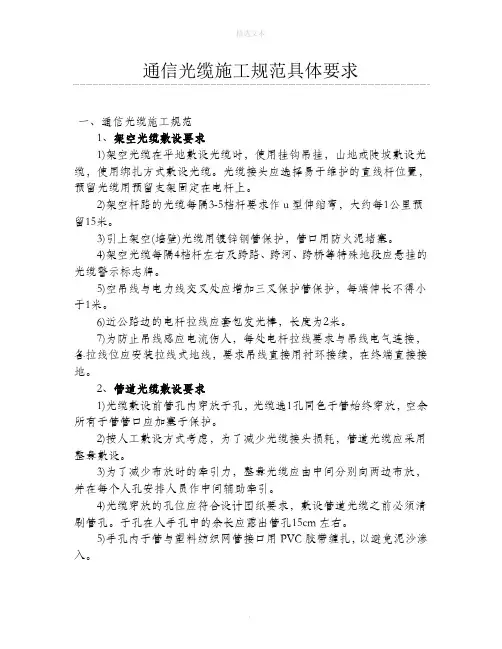

通信光缆施工规范具体要求
通信光缆施工规范具体要求一、通信光缆施工规范1、架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
2、管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设。
3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和ODF架上均采用标志牌以示区别。
3、墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
3)吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。
4)吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

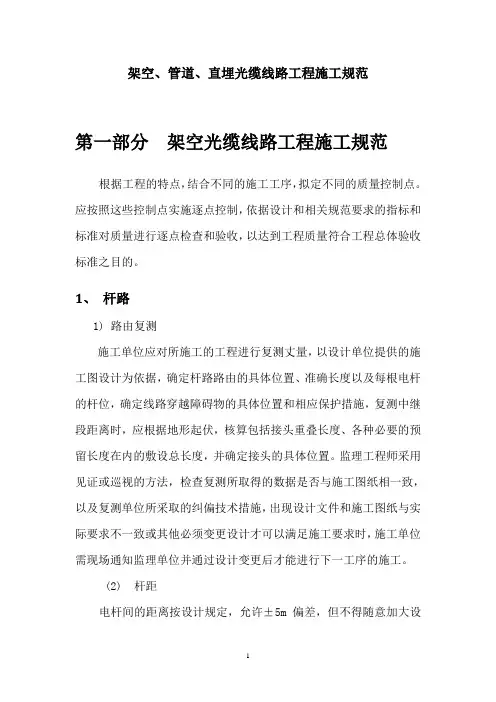

通信架空、管道、直埋光缆线路工程施工规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。
应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
用二块卡盘时，下装置装在电杆拉线侧，上装置装在拉线方向反侧。
上下装置与拉线方向呈“T”形垂直。
架空光缆施工规范
架空光缆线路施工规范实行细则第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要理解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一种倒杆位。
杆路离开公路旳两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路通过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
碰到角深不小于规定值时，可将一种角杆平提成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高下和穿越建筑物，电力线电压大小配置杆子长度。
移动企业原则杆为7米，配置杆7米到12米，原则杆档距为50米；6.电杆埋深深度见附表（一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足规定旳必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以合适减少，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意变化方向；3、吊线旳背档杆和吊档杆5米以上旳应做辅助装置。
100米以上旳长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6旳顶头拉线，超200米以上飞线，跨越杆和终端杆旳顶径在19cm以上。
飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相似钢绞线做做辅助线，吊线接续应采用3.0铁线另缠措施。
通信光缆线路施工规范标准(修订版)
光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：５cm 20055cm10cm Ｏ5cm10cm 五5cm10cm 八5cm10cm 九二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm 采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
架空光(电)通信杆路工程技术标准
架空光(电)通信杆路工程技术标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!引言架空光(电)通信杆路工程是现代通信基础设施建设的重要组成部分，其技术标准的制定与实施对于确保通信网络的稳定运行和可持续发展具有重要意义。
通信架空、管道、直埋光缆线路工程施工规范
通信架空、管道、直埋光缆线路工程施工规范的安装拉线的安装应符合设计要求，保证线路的安全性和稳定性。
在施工过程中，应特别注意拉线的张力，避免过度张力导致线路断裂或变形。
拉线的安装应按照以下步骤进行：①确定拉线的位置和长度，根据设计要求选择适当的拉线材料和规格。
②在电杆上钻孔，安装钢丝绳或其他拉线材料，并通过张拉器进行张力校验。
③在拉线两端安装拉线卡，保证拉线的固定性和稳定性。
④在拉线的弯曲处安装拉线夹，避免拉线过度弯曲导致线路受损。
4)线路敷设线路敷设应按照设计要求进行，保证线路的安全性和稳定性。
在施工过程中，应特别注意线路的弯曲半径和张力，避免过度弯曲或张力过大导致线路断裂或变形。
线路敷设应按照以下步骤进行：①确定线路的位置和长度，根据设计要求选择适当的光缆材料和规格。
②在电杆上安装光缆夹，保证光缆的固定性和稳定性。
③在光缆弯曲处安装光缆夹，避免光缆过度弯曲导致线路受损。
④在光缆终点处安装光缆盒，保护光缆的末端。
第二部分管道光缆线路工程施工规范管道光缆线路工程施工规范主要适用于在城市道路、桥梁、隧道等地段敷设光缆的情况。
在施工过程中，应特别注意管道的质量和光缆的保护，避免管道破损或光缆受损。
管道光缆线路工程施工应按照以下步骤进行：1、管道敷设管道敷设应按照设计要求进行，保证管道的质量和稳定性。
在施工过程中，应特别注意管道的深度和坡度，避免管道破损或积水。
2、光缆敷设光缆敷设应按照设计要求进行，保证光缆的保护和稳定性。
在施工过程中，应特别注意光缆的弯曲半径和张力，避免过度弯曲或张力过大导致光缆断裂或变形。
3、管道封闭管道敷设完成后，应及时进行封闭，保证管道的完整性和稳定性。
在封闭过程中，应特别注意管道的密封性和防水性，避免管道破损或积水。
第三部分直埋光缆线路工程施工规范直埋光缆线路工程施工规范主要适用于在土地、草地、水田等地段敷设光缆的情况。
在施工过程中，应特别注意土地的质量和光缆的保护，避免土地塌陷或光缆受损。
通信光缆线路施工规范
架空、管道、直埋光缆线路工程施工规范
第一部分架空光缆线路工程施工规范
根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路
1)路由复测
施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2) 立杆
(1) 电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1 规定
的技术数据和偏差应小于-5Omm0勺要求检查洞深。
(一)表1水泥电杆洞深
⑵杆距
电杆间的距离按设计规定，允许士5m偏差，但不得随意加大设
计杆距。
(3)电杆的垂直度
利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
通信光缆施工规范及要求三篇
通信光缆施工规范及要求三篇篇一：通信光缆施工规范具体要求近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和odf架上均采用标志牌以示区别。
三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
通信光缆架空杆路的施工标准规范.docx
通信工程架空光缆线路施工规范目录第一杆路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 第二吊⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1 第三拉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 第四柄地⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2 第五高拉撑杆吊板拉⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第六光的器材⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第七光的配⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 3 第八光的接和安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 第九光架⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 4 第十地避雷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 第十一志杆号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 5 水泥杆假安装示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6 架空光安装（正、吊）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 7 光留保安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 8吊、俯仰角、角杆助安装示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9架空光接留保示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10 吊泄力安装示意⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 光主要技性能表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12 段光功率算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 12架空光的敷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 14 光路的保措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 1第一节杆路1.选择路由根据实际地形决定 , 尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20 米、省道 15米、县道 10 米、乡道 5 米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆 15 米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
通信光缆施工规范具体要求
通信光缆施工规范具体要求近年来通信光缆施工及维护技术得到了广泛的提高，特点鲜明，通信光缆施工产业发展前景看好，同时业内也有很多值得思考的问题有待解决，以下为通信光缆施工规范详细说明：一、通信光缆施工规范架空光缆敷设要求1)架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。
光缆接头应选择易于维护的直线杆位臵，预留光缆用预留支架固定在电杆上。
2)架空杆路的光缆每隔3-5档杆要求作u型伸缩弯，大约每1公里预留15米。
3)引上架空(墙壁)光缆用镀锌钢管保护，管口用防火泥堵塞。
4)架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。
5)空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。
6)近公路边的电杆拉线应套包发光棒，长度为2米。
7)为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。
二、通信光缆施工规范管道光缆敷设要求1)光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。
2)按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3)为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。
4)光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。
子孔在人手孔中的余长应露出管孔15cm左右。
5)手孔内子管与塑料纺织网管接口用pvc胶带缠扎，以避免泥沙渗入。
6)光缆在人(手)孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。
7)光缆出管孔15cm以内不应作弯曲处理。
8)每个手孔内及机房光缆和odf架上均采用标志牌以示区别。
三、通信光缆施工规范墙壁光缆敷设要求1)除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。
2)跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。
通信架空管道直埋光缆线路工程施工规范
通信架空管道直埋光缆线路工程施工规范 SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据工程的特点，结合不同的施工工序，拟定不同的质量控制点。
应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1) 路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
(2) 杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3) 电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4) 杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm 处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
②角杆、终端杆根仅用一块卡盘时，装在拉线的反侧，与拉线方向呈“T”形垂直。
通信光缆线路施工规范
光缆线路工程施工规范一、电杆安装1、为了确保架空光缆线路的安全、稳定、可靠，一般要求杆路离开水渠10m以外，离开县道、省道20m以外，离开国道、高速公路50m以外，当与其它通信杆路平行靠近时，一般应保持有10m的有效间距，与其它管线、直埋线路应保持3米的距离，一些特殊地段可适当调整。
电杆与其它建筑物最小净距要求详见下表：公路和铁路等可根据实际地形选用杆高，杆高选用必须符合架空光缆线路最低线条及跨越其它建筑物的最小垂直净距标准，架空线路与其他电力交叉跨越平行时的间隔距离的要求详见下表：于17.5条）。
当线路路由受地形或其它障碍物的原因杆档距离在120米以上，按长杆档考虑装置辅助吊线，应选用9米以上的电杆；当杆挡距离小于120米以下时，应考虑选用8米以上的电杆；4、角杆应在线路转角点内移10-15cm，因地形限制装设撑杆的角杆可不内移，吊线收紧后，角杆应向拉线方向倾斜半个杆梢左右；终端杆竖立后应向拉线侧倾斜10-20cm；5、直线杆路的电杆位置应在线路路由中心线上，电杆中心线在路由中心线的左右偏差应不大5cm，电杆本身应上下垂直，不允许有眉毛或“∽”弯；6、电杆埋深必须符合下表要求：9、电杆杆号必须面朝公路，并按照光缆线路A端到B端的方向递增编号，字体为白底黑色宋体，最下面字体距地面2.5米。
具体要求及杆号模板如下：二、拉线安装1、角杆拉线抱箍应装在吊线上面间距为10cm；终端拉线与吊线共用一个抱箍，距杆梢50cm，特殊情况下不能小于25cm。
2、杆上需装设两条吊线时，终端杆两个拉线抱箍间距为40cm；3、双方拉线抱箍应装在吊线下面10cm；四方拉线顺拉抱箍应装在吊线下面10cm，侧拉线抱箍应装在四方拉顺拉线下面10cm；4、拉线上把采用卡固法，使用三个U形卡子(即钢丝扣)各间距为100mm，再隔150mm采用3.0铁线另缠封尾5圈，具体做法详见下图：5、拉线中把采用另缠法，封尾可使用3.0铁线另缠封尾5圈，具体规格及做法详见下表图（单位：mm）、一般情况下制作拉线材料选用镀锌钢绞线，角杆拉线和终端拉线均采用比吊线7、当转角杆的角深大于15m时，应装设两条终端拉线；当转角杆的角深大于15m 时装设两条拉线，每条拉线分别装在对应的线条张力方向的反侧，两条拉线出土点应相互内移30cm-45cm之间；8、一般情况下，在直线段内每隔8根电杆设一处双方拉，每隔16根电杆设一处四方拉；9、地锚钢柄出土长度为300mm，允许偏差50mm，拉线地锚的实际出土点与规定出土点之间的偏移不大于50 mm，地锚的出土斜槽应与拉线上把成直线；10、拉线地锚应按要求埋设端正，不得偏斜，地锚的拉线盘应与拉线垂直，出土点与地面倾斜呈45度。
通信光缆架空杆路的施工规范
4、接头盒安装完毕后,应充入40KPA气压,在1000N轴向拉力或3000N/10CM侧向均匀压力条件下,不漏气,不变形和龟裂;盒内盘留光纤的曲率半径对光纤不产生附加衰减测试1310nm和1550nm两个波长
5、接头盒两侧的光缆金属保护层和加强芯具有可连接和可断功能,光纤盘内每根光纤均有明显序号;
2.凡角杆顺线拉线应用2100mm×16mm钢柄地锚,防风拉线侧面拉线应用1800mm×12mm钢柄的地锚,特殊杆应用2400mm×20mm钢柄地锚,钢柄地锚出土为20至50厘米,角杆拉线方位允许偏差5厘米,其它钢柄地锚出土方位允许偏差10厘米.八字拉钢柄地锚出土方位应向内移60—70厘米
3.埋设钢柄地锚斜口要深,要斜,上部拉线与钢柄成直线回土要夯实,吊板拉线钢柄地锚原则上用混泥土浇注.
cc
Nm
1270
9
衰减
最大值
Db/km
最大值
Db/km
最大值
Db/km
10
色散
零色散波长
Nm
1300-1324
最大零色散斜率
Ps/
1288-1339nm
Ps/
1500nm
Ps/
18
二、光缆
1
抗长
强度
架空
管道
工作时
N
600
敷设时
N
1500
2
抗压
强度
架空
管道
工作时
N/100nm
300
敷设时
N/100nm
2.直线杆路要习开三线杆路电力杆路、通信杆路、广电杆路与三结杆路平行不得少于一个倒杆位;杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；
架空光缆线路工程施工技术标准
架空光缆线路工程施工技术标准根据原邮电部相关光缆线路施工技术规范，结合电信部门线路工程建设的实际施工经验，为规范我市通信光缆线路建设的市场秩序，确保工程施工质量，提高工程投资效益，现特制订移动通信线路工程施工技术规范：一、杆路架设1、标准杆距为50米，偏差不大于10%，如果杆距大于55米须采用特殊处理。
2、标准电杆为6米130电杆，特殊地区可以适当采用其他类型的电杆调整，6米电杆埋深1.2米，7米电杆1.4米，8米电杆埋深米，10米电杆埋深1.8米，埋深偏差不能超过10%；3、拉线使用7/2.6型钢绞线制作，地锚埋深在1.4米，地锚棒出土长度不大于30厘米；每个角杆必须安装拉线，杆路路由的转角不小于120度；每隔8根电杆须设置垂直拉，每隔32根电杆须设置四方拉。
4、吊线使用7/2.2型号的钢绞线，吊线的垂度不大于0.05%.5、跨越公路时要求光缆距公路路面高度大于6.5米，并要求与其他通信杆路的平衡近距离保持在4/3H（H为电杆长度）。
6、杆偏差要求1)、直线杆路上电杆要成一直线，上下要垂直，不得有眉毛弯或S弯。
杆根偏差左右不得超过5厘米，杆梢前后左右偏差均不得超过半个梢径。
2)、用拉线加固的电杆，水泥杆根部应向转角内移约半个杆根，拉线收紧后，杆梢应向外倾斜，水泥电杆为5—10厘米。
3)、终端杆杆梢应向外略有倾斜，当拉线收紧后，电杆接近垂直。
7、一般拉线距离比为1：1，拉线出土点的偏差：角杆、终端杆拉线不得超过5厘米；双方拉、四方拉不得超过10厘米。
8、拉线抱箍应装在离杆梢25—50厘米范围内。
9、水泥电杆装设避雷针可利用拉线入地，避雷针应高出杆梢10厘米，在杆上每隔一定距离用Φ3.0的钢线缠扎两圈，扎紧固定，第一道箍线距杆顶5厘米，以下每隔30厘米缠扎一次。
10、拉线制作标准拉线上把1）、另缠法：在靠近电杆处用Φ3.0的钢线缠扎。
缠扎长度：首节为15厘米，末节为10厘米，中间相隔3厘米，再留线头10厘米，并用Φ3.0的钢线缠扎线头。
通信光缆线路施工规范
架空、管道、直埋光缆线路工程施工规范第一部分架空光缆线路工程施工规范根据本工程的特点，结合不同的施工工序，拟定不同的质量控制点。
分公司应按照这些控制点实施逐点控制，依据设计和相关规范要求的指标和标准对质量进行逐点检查和验收，以达到工程质量符合工程总体验收标准之目的。
1、杆路1)路由复测施工单位应对所施工的工程进行复测丈量，以设计单位提供的施工图设计为依据，确定杆路路由的具体位置、准确长度以及每根电杆的杆位，确定线路穿越障碍物的具体位置和相应保护措施，复测中继段距离时，应根据地形起伏，核算包括接头重叠长度、各种必要的预留长度在内的敷设总长度，并确定接头的具体位置。
监理工程师采用见证或巡视的方法，检查复测所取得的数据是否与施工图纸相一致，以及复测单位所采取的纠偏技术措施，出现设计文件和施工图纸与实际要求不一致或其他必须变更设计才可以满足施工要求时，施工单位需现场通知监理单位并通过设计变更后才能进行下一工序的施工。
2)立杆(1)电杆洞深不同土质，水泥电杆的洞深亦不相同，施工时一定按规范要求，不得随意增减深度，防止造成安全和质量事故。
监理按(一)表1规定的技术数据和偏差应小于-50mm的要求检查洞深。
(一)表1水泥电杆洞深(2)杆距电杆间的距离按设计规定，允许±5m偏差，但不得随意加大设计杆距。
(3)电杆的垂直度利用简易量具检查电杆的垂直度。
直线段的电杆轴心线应上下垂直，其位置应在路由的中心线上，左右偏差应不大于50mm。
水泥电杆杆路的角杆向线路转角点内移100～150mm。
因地形限制而不能内移或装撑木的角杆可不内移。
终端杆竖立后应向拉线侧倾斜100～200mm.(4)杆根装置施工时，监理必须及时检查杆根装置的装设。
水泥电杆的杆根装置有卡盘和底盘两种，卡盘用“U”形抱箍固定在距地面400mm处。
杆跟装置的安装应符合如下规定：①直线路由上电杆杆根用的卡盘一般装在线路的一侧，相邻电杆均用卡盘时应交错装设；杆距长度不等时，装在长杆档的一侧。
架空杆路施工规范.
2 杆路工程2.1 立杆2.1.1 电杆洞深应符合表2.1.1的规定，洞深偏差为±50mm。
表2.1.1 电杆洞深表注：1．本表适用于中、轻负荷区通信线路。
重负荷区的杆洞深度应按本表规定值另加100～200mm。
2．12m以上的特种电杆的洞深应按设计文件规定实施。
2.1.2 按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m。
2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。
电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。
2．角杆应在线路转角点内移。
水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。
因地形限制或装撑木的角杆可不内移。
3．终端杆应向拉线侧倾斜100～200mm。
2.2 接杆2.2.1 应按设计规定的长度、方式、方法进行电杆接长。
2.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。
2.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。
2.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。
2.2.5 木杆的单接杆、品接杆规格应符合图2.2.5的要求。
图2.2.5-1 单接杆图图2.2.5-2 品接杆图2.3 杆根装置2.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。
卡盘、抱箍型号、规格见附录B。
木杆杆根装置应用横木，以４.0mm钢线缠绕固定。
2.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。
2．杆距长度不等时应装在长杆档侧。
2.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。
通信光缆架空杆路的施工规范
通信工程架空光缆线路施工规范目录第一节杆路 (1)第二节吊线 (1)第三节拉线 (2)第四节钢柄地锚 (2)第五节高拉桩撑杆吊板拉 (3)第六节光缆的器材检查 (3)第七节光缆的配盘 (3)第八节光缆的接续和安装 (4)第九节光缆架设 (4)第十节地线避雷线 (5)第十一节标志杆号 (5)水泥杆假终结安装示意图 (6)架空光缆安装图（正、辅吊） (7)光缆预留保护安装图 (8)吊线、俯仰角、角杆辅助安装示意图 (9)架空光缆接头预留保护示意图 (10)吊线泄力安装示意图 (11)单盘光缆主要技术性能表 (12)终继段光功率计算 (12)架空光缆的敷设 (14)光缆线路的保护措施 (1)第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表（一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通信工程架空光缆线路施工规范目录第一节杆路 (1)第二节吊线 (1)第三节拉线 (2)第四节钢柄地锚 (2)第五节高拉桩撑杆吊板拉 (3)第六节光缆的器材检查 (3)第七节光缆的配盘 (3)第八节光缆的接续和安装 (4)第九节光缆架设 (4)第十节地线避雷线 (5)第十一节标志杆号 (5)水泥杆假终结安装示意图 (6)架空光缆安装图（正、辅吊） (7)光缆预留保护安装图 (8)吊线、俯仰角、角杆辅助安装示意图 (9)架空光缆接头预留保护示意图 (10)吊线泄力安装示意图 (11)单盘光缆主要技术性能表 (12)终继段光功率计算 (12)架空光缆的敷设 (14)光缆线路的保护措施 (1)第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表（一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。
飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。
第三节拉线1、拉线方位角深一定要用皮尺测定,丈量角深以50米标准杆距为测定依据2、拉线抱箍在电杆的位置,终端拉,顶头拉,角杆拉,顺线拉线一律装设在吊线抱箍的上方,侧面拉线装设在吊线抱箍的下方,拉线抱箍与吊线抱箍间距10cm±2cm.第一道拉线与第二道拉线抱箍间距为40cm.3、7×2.2钢绞线主吊线,角深在7.5米以下,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线;角深在7.5米以上,拉线应采用7/2.6钢绞线,顶头拉线都用7/2.6钢绞线.4、15米以上角深的角杆,应做人字拉线.拉线距离比1:1,但不得少于0.75,防风拉为8根杆一处,四方拉一般32杆左右设一处(最长不得大于48根杆距);四方拉必须做辅助线装置.5、拉线上把见附表(二);中把见附表(三).第四节钢柄地锚1.钢柄原则上采用1800mm×12mm,2100mm×16mm,70×20mm 洋元;地描石采用水泥制600mm×400mm方块和800mm×400mm方块;2.凡角杆顺线拉线应用2100mm×16mm钢柄地锚,防风拉线侧面拉线应用1800mm×12mm钢柄的地锚,特殊杆应用2400mm×20mm钢柄地锚,钢柄地锚出土为20至50厘米,角杆拉线方位允许偏差5厘米,其它钢柄地锚出土方位允许偏差10厘米.八字拉钢柄地锚出土方位应向内移60—70厘米3.埋设钢柄地锚斜口要深,要斜,上部拉线与钢柄成直线回土要夯实,吊板拉线钢柄地锚原则上用混泥土浇注.第五节高拉桩撑杆吊板拉1.高拉桩杆稍应向拉线合力方向反侧倾斜60—80厘米,付拉包箍距杆菌稍不少于25厘米,正拉线与地面保持合理的高度.2.不得在角深7米以上角杆装设撑杆,撑杆方应该在角杆内角平分线上,撑杆杆根要埋深40—60厘米.3.吊板拉横担应装在杆子1/5处.第六节光缆的器材检验1.施工单位根据设计对运到工地的光缆,器材的规格,程式数量进行清点和处观检查;2.工程所在地用的光缆器材必须有产品合格检验证.核对厂家记录所列项目及指标,是否符合国家或部颁标准和设计要求.3.核对单盘规格,程式和制造长度,应符合订货合同规定,和设计要求;4.对光缆的外观检查,我包装是否完好,发现问题做记录,在测试时重点检验5.光缆开头检验时,应该对光缆端别,产基盘上标注;6.光缆现场检验测试光纤衰减常数,光纤长度,应按设计规定测试项目进行,发现问题向建设单位反映.7.单盘光缆检验完毕,恢复光缆端头密封.8.对光缆尾纤及光缆接头盒检查,看附件是否齐全,看规格程式是否符合设计要求,接头盒分直通型和分歧型,仔细看使用说明便于实地安装.9.检验测试必须有完整记录,并由建设单位备案,确认没有问题方可进行全程光缆配盘.第七节光缆的配盘1.光缆配盘应根据复测路由计算出光缆架设总长度及光纤全程传输质量要求选配单盘光缆;2.本地网光缆根据主干光缆和分歧光缆的布局,依设计要合理进行配盘.3.光缆应尽量做到整盘架设,以减少中间接头.4.光缆配盘结果应填入中继段光缆配盘图,应反复仔细审核,不得出差错.5.光缆端别的确定:按设计规定的光缆端别布放光缆.第八节光缆接续与安装1.局站内光缆的安装,根据设计安装时留有足够的长度.2.光缆在局站终端形式:①ODF架;②光纤终端盒等.严格按照设备说明书操作,尾纤与光缆接续严格按设计顺序连接,同时在尾纤上贴有标记,并作好记录.3.炮纤在机架内盘绕应大于规定的曲率半径,利用光缆中光纤连接时其连接损耗应符合设计要求.在熔接测试时,必须严格用OTOR仪测试.4.光缆接续:①光缆接续内容:光纤接续,加强芯,护套的固定,接头损耗测量接头盒的封装以及接头保护的安装.②光纤接头前应该对光缆程式选用接头盒,根据接头预留长度进行开剥.光缆开剥后在接头盒支架上的固定要牢固,不得损坏束管及纤芯.环境要整洁,纤芯接续必须按出厂色谱顺序或设计要求对应相接,不能得有误,尤其是分歧接头光缆时按规定接续并作好记录.架空光缆接头盒加强芯不接地,不联通.③用熔接机进行纤芯接续时,光纤熔接的全部过程应采用OTOR监测,测出接头损耗,同时记录接头点到测试点纤芯距离.确保光纤接续平均损耗达到设计文件的规定,保证光缆传输质量.④接好纤芯后用热缩管保护,光纤在余线盘固定及盘绕的曲率半径应大于37.5mm,避免对 1.55um波长产生附加衰减.盘绕后的纤芯用胶带稳妥固定在盘纤板内.⑤光缆接头盒封装时,密封胶带应填实,光缆接头盒紧固螺丝要上紧,保证密封性能,在确认不渗漏的情况下方可装到吊线上(或埋入地下).第九节光缆架设1.光缆布放时不允许过度弯曲,其弯曲半径不得小于光缆处径20倍,不允许有小扣及纽绞现象,不得损坏光缆保护层.2.布放光缆时应在角深大的角杆上,背档或吊档杆上挂有滑轮.光缆在角杆,四方拉上有预留线,预留线用塑料波纹管护套,预留弓子中间用软扎线固定在电杆上.3.光缆钩间距为50cm±3cm,挂钩与光缆搭扣一致,挂钩托板齐全,平正布放无蛇形,4.光缆接头盒两侧余线10米至20米为宜,将余线用预留架固定接头杆相邻两杆的反侧,把反线盘在余线架上,绑扎牢固整齐.第十节地线避雷线1.终端杆,引入杆,接近局,站的5根电杆必须置避雷线.2.角杆,跨越杆,分支杆,12米以上的特殊杆,高坡杆利用拉线入地,地气线,避雷线应用4.0mm,铁线沿杆子直接入地,其上部高出杆顶10cm,4.0mm 铁线用2.5mm铁线间距40—60cm固定在电杆上.3.利用拉线入地的避雷线,不得碰触吊线包箍.第十一节标志杆号1.“XX联通”杆志与杆号字面应向道路一侧,字面始终对准吊线夹板的反面.编制杆号应该用白漆打底,最后一个字最离地面少于2米.杆号尺寸为55×22cm,高拉杆,撑杆不编者按列杆号.备注:顶背档杆,四方拉线杆,直档杆每隔500米处,装置直埋或避雷线.附表(二) 拉线上把缠扎尺寸单位:厘米x(二)单盘光缆主要技术性能见表（三）继段光功率计算1、中继长度核算公式本工程采用单模光纤，系统工作波长1550NM，按光纤衰耗确定中继段长度，计算公式化如下：L=Rs-Pr-Ao-Me/Af+As+Mc式中：Ps为S点入纤光功率，光设备的的发动功率Ps取-4db为例。
Pr为R点出纤光功率，取-38db，AO点为S 点和R点光纤连接器衰耗（即活接头衰耗）ME为设备富余度取3db .Af为光纤平均衰耗值取0。
22db/km.As为光纤平均每公里熔接衰耗0。
04db/km.Mc为光缆富余度取0.1db/km.2、光功率核算表如下：(四)光缆接头盒1、接头盒应能重新开启，且不影响其性能。
2、接头盒应能满足架空型、管道型、直埋型等各种结构光缆接续使用要求，具有抗腐蚀和抗老化性能，其外部金属构件及紧固件应采用不锈钢材料。
3、接头盒具有良好密封、绝缘、耐压、机械和温度特性。
4、接头盒安装完毕后，应充入40KPA气压，在1000N轴向拉力或3000N/10CM侧向均匀压力条件下，不漏气，不变形和龟裂。
盒内盘留光纤的曲率半径对光纤不产生附加衰减（测试1310nm和1550nm两个波长）5、接头盒两侧的光缆金属保护层和加强芯具有可连接和可断功能，光纤盘内每根光纤均有明显序号。
（五）光缆配盘本工程为中继光缆，中间无分支，光缆配盘均在2.6-2.7公里之间。
（六）光缆线路施工及验收指标根据光缆技术要求，结合《电信网光纤数字传输系统工程施工及验收暂行技术规定》中规定的标准，以及本工程的特点，特订立本工程光缆线路施工验收指标，见下表：光缆线路施工及验收主要指标(七)光缆线路建筑1、光缆线路建筑的一般要求①光缆敷设前应进行单盘检查测试，光缆衰耗必须符合设计要求，主要测量1310nm ,1550nm窗口的工作衰耗，并注意光缆外护层无裂缝、断裂；核对光缆端别。
②根据光缆衰耗的测试数据，光缆敷设前，按地形状况进行配盘，避免任意砍断尾缆，避免在马路中心人孔或繁华闹市区操作接头。
