电机学1复习
电机学试题
1《电机学》期末总复习1试卷一、填空题（ 每空1分，共20 分）1、当降低感应电动机的电压时，感应电动机的最大转矩 减小 ，产生最大转矩的临界转差率 不变 ，起动转矩 减小 。
2．同步发电机并联运行的条件是：(1) 波形相同 (2) 频率相同 (3) 幅值相同 (4) 相位相同 (5) 相序相同 3．并励直流电动机的调速方法为：1） 调压 ，2） 弱磁 ，3） 串电阻 。
4、感应电动机经过转子绕组折算和 频率 的折算，得到等效电路。
5、三相感应电动机在运行时有一相断线， 能 继续运行（能或否）？当电机停转之后， 否 再起动（能或否）。
6．当同步发电机并网运行时，其8.0cos =ϕ（滞后），电机运行于 过励状态 （过励状态、欠励状态、正常励磁状态、空载状态） 7．感应电动机的等效电路中R M 代表 励磁电阻 ，σ1X 代表 定子漏电抗。
8、双笼型感应电动机上笼（启动笼）电阻 大 （大或小），下笼（工作笼）电阻 小 （大或小）。
9、一台电容分相单相感应电动机如将电源电压反接，其电机的转向不变 ，对罩极式电动机如将电源电压反接，其电机的转向 相反。
二、选择题（每空2分，共20分） 1、感应电动机的转差率为0<s 时，电机运行于（ ）状态。
A 发电机 B 电动机 C 电磁制动2、三相凸极同步发电机的直轴同步电抗为Xd ，交轴同步电抗为Xq ，则两者的大小关系为（ ）。
A Xd>Xq B Xd=XqC Xd<Xq3、一台四极感应电动机，额定转速为1440转/分，定子旋转磁势相对于转子的转速为（ ）。
A 0转/分B 1500转/分 C 60转/分4、一台并网的同步发电机在保持有功输出不变，电网负载不变的情况下若增加励磁，则无功功率输出（ ），电网系统电压（ ）；若增加输入功率，则有功功率输出（ ），电网频率（ ）。
A 上升 B 下降 C 不变5、三相同步发电机单机运行，外接纯电阻性负载，则该电机的电枢反应性质是： A 纯交磁作用 B 增磁兼交磁 C 去磁兼交磁6、同步电机当转子主极轴线沿转向超前于合成磁场轴线时，作用于转子上的电磁转矩为（ A ）性质；当主极轴线沿转向滞后于合成磁场轴线时，作用于转子上的电磁转矩为（ B ）性质。
电机学总复习要点大全资料
电机学总复习要点大全资料1.电机分类：-直流电机：按励磁方式分为永磁直流电机和电梯直流电机。
-交流电机：按形状分为异步电机和同步电机。
异步电机包括感应电动机和异步永磁电动机；同步电机包括同步感应电动机和永磁同步电动机。
2.电机工作原理：-直流电动机：利用安培力和洛伦兹力的相互作用实现电能与机械能的转换。
-交流电动机：利用磁场旋转和感应原理实现电能与机械能的转换。
3.直流电机的构造：-励磁系统：提供磁场，分为永磁励磁和电梯励磁。
-转子系统：可以是铁芯或者铁心绕组。
-定子系统：通常由定子绕组、定子铁芯和机壳组成。
4.直流电机的性能参数：-额定功率：在额定工作条件下，电机所能提供的机械功率。
-额定电压：在额定工作条件下，电机所需的电压。
-额定电流：在额定工作条件下，电机所需的电流。
-额定转速：在额定工作条件下，电机的转速。
-效率：电机所输出的有用功率与输入的电能之比。
5.交流电机的构造：-感应电动机：由定子和转子组成，定子绕组通常为三相绕组，转子可以是鳄鱼绕组或者铜条短路绕组。
-同步电动机：由定子和转子组成，转子一般为永磁体，定子绕组可以是三相绕组或者单相绕组。
6.交流电机的性能参数：-引入功率：电机所需的电能。
-输出功率：电机输出的机械功率。
-功率因数：引入功率与输出功率的比值。
-正弦波方程：描述电机的电压和电流之间的关系。
7.电机的运行和控制方法：-直流电机的运行和控制方法：电流控制和电势控制。
-交流电机的运行和控制方法：-异步电动机：变频调速技术，通过改变电源频率改变电机的转速。
-同步电动机：电势控制和电流控制。
8.电机的应用：-家用电器：洗衣机、冰箱、风扇等。
-工业机械：泵、风机、压缩机等。
-车辆和交通：电动汽车、铁路车辆等。
-可再生能源：风力发电、太阳能发电等。
电机学1—2章复习重点
电机学考试时间大约为13周周末；
考试题型：
填空（书中打黑点重点标出的概念）；
画图（三相双层叠绕组的画法，如P138习题4-3；变压器的联结组号的判断，如习题2—17；）；简答(课后习题中出)
计算（5道左右，全部是改过数字后的课后作业题）；
考试内容概要：
第一章：只考填空，书上华黑点的概念和文字描述重点复习；所占分值为5分左右
第二章：填空和大题；
大题重点：1、变压器的短路、空载实验以及有关这一节的例题；
2、T型等效电路；
填空题和简答题重点：1、电压调整率；
2、标幺值，折算值公式；
3、变压器并联串联；
4、变压器并联运行的条件；
5、变压器的联结组号的判断（如习题2—17）
重点习题：P39例题2—1；课后习题：2-17,2-20；
注意：课后习题占到60分，希望大家好好把课后习题做上一遍；
其他三章的重点过两天总结出来发到大班群里；。
《电机学》复习资料+试题
常用的调速方法有：改变励磁电流调速；改变端电压调速；改变电枢回路电阻调速。
1.直流电机的制动方式有三种在：能耗制动；反接制动；回馈制动。
这三种方法都不改变磁场的大小及方向而仅改变电枢电流的方向，从而得到制动转矩。
2.把磁场分成主磁通和漏磁通两部分.主磁通沿铁心闭合,起能量传递的媒介作用,所经磁路是非线性的;漏磁通主要沿非铁磁物质闭合、仅起电抗压降的作用，所经磁路是线性的。
3.异步电机的重要物理量：转差率11n nn s -=，当S,n1已知时，可算出n:1)1(n s n -=当转子不转（启动瞬间），0=n，则1=s ；当转速接近同步转速时，1n n ≈，则0≈s 。
正常运行时，s 仅在0.01~0.06之间。
转差率是异步电机的一个重要物理量，它反映了转子转速的快慢或负载的大小。
根据转差率的大小和正负，可判定异步电机的三种运行状态：电动机状态；电磁制动状态；发电机状态。
对于三相异步电机机械功率。
：310cos 3-⨯=N N N N N I U P ηϕ▲功率平衡方程式输入功率emFe Cu P p p I U m P ++==111111cos ϕ 电磁功率mec Cu p p S r I m I E m P +===2'2'21'2'2112cos ϕ定子铜耗12111r I m p Cu = 铁耗m m Fer I m p 21= 转子铜耗em Cu SP r I m p ==''22212 机械功率2'22211)1(1'Cu em MEC p S S P S r S S I m P -=-=-= 输出功率admec MEC p p P P --=2 N P 是感应电机的额定功率，是指电动机在额定情况下运行时由轴端输出的机械功率。
只有在额定情况下，N P P =2。
4.电磁转矩方程式 电磁转矩与电磁功率、机械功率的关系Ω=Ω=MEC em em P P T 1 电磁转矩平衡方程式02T T T em +=。
《电机学》复习总结
绪论一、电机的定义（P1）电机是一种进行机械能与电能的转换或信号传递和转换的电磁机械装置。
电机的分类电机的型号和类型很多，结构和性能各异，有多种分类方法。
按照功能分类，电机可分为：发电机、电动机和变压器。
第一章 磁路一、磁感应强度（P3）磁感应强度又叫磁通密度，它是表示磁场内某点磁场强度的物理量。
二、磁通在磁场中，穿过任一面积的磁力线总量称为该截面的磁通量，简称磁通，符号为Φ。
均匀磁场中，磁通等于磁感应强度B 与垂直于磁场方向的面积S 的乘积BS Φ=。
三、磁导率磁导率是表示物质导磁性能的参数，用符号μ表示。
真空中的磁导率一般用0μ表示，70410/H m μπ-=⨯。
四、电磁感应定律（P7）当穿过某一闭合导体回路的磁通发生变化时，在导体回路中就会产生电流，这种现象称为电磁感应现象，产生的电流称为感应电流。
如果穿过线圈的磁通发生了变化，线圈的匝数为N ，则线圈中感应电动势的大小与线圈匝数成正比，与单位时间内磁通量的变化率成正比： d d e N dt dtψΦ=-=-。
其中，ψ为穿过整个线圈的磁链，N ψ=Φ。
第一部分 变压器第二章 变压器一、变压器的用途（P12）变压器是一种静止的电能交换装置，它利用电磁感应作用，把一种形式的交流电能转换为另一种形式的同频率的交流电能。
变压器只能对交流电的电压、电流进行变换，而不能改变交流电的频率。
二、变压器的结构电压器的主要构成部分有：铁心、绕组、变压器油、油箱及附件、绝缘套管等。
铁心和绕组是变压器主要部件，称为器身；油箱作为变压器的外壳，起冷却、散热和保护作用；变压器油既起冷却作用，也起绝缘介质作用；绝缘套管主要起绝缘作用。
三、变压器的额定值（P15）额定容量是变压器在额定运行条件下输出的额定视在功率。
对于三相变压器，额定电压、额定电流分别为线电压、线电流。
第三章 电压器基本运行原理一、空载运行时的物理情况（P17）当在变压器的一次绕组接交流电源后，将产生交变的磁通，改磁通分为主磁通和漏磁通。

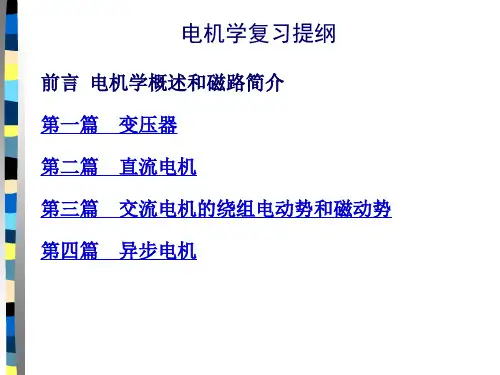

电机学 复习提纲
第八章自耦变压器、三绕组变压器和互感器 基本要求：
1.掌握自耦变压器的特点及主要应用
2.掌握三绕组变压器的结构和用途
3.掌握互感器的分类以及它们的使用注意事项
第十章 交流电机的绕组和电动势
基本知识：
1. 交流绕组的基本概念
2. 利用电动势星形图分析三相绕组的方法
3. 三相单层分布绕组和三相双层叠绕组的连接规律
P2 PM p0
P 1 P 2 pm pFe pa pcu p f
第五章 变压器的结构、原理与额定值
1.变压器的工作原理
2.变压器的类型 2.变压器的主要额定值
1）额定电压U1N/U2N(V或kV) 2）额定电流I1N/I2N ( A) 3）额定容量SN (VA或kVA) •单相双绕组变压器 •三相双绕组变压器
电动势平衡方程式 转矩平衡方程式 功率平衡方程式
U Ea I a Ra
T T2 T0 TL
他励直流电动机
PM P 1 pcu P2 PM p0
并励直流电动机
P 1 P 2 pm pFe pa pcu
PM P 1 pcu p f
5.直流电动机的起动方法、调速方法
第四章 直流电动机
直流电动机的励磁电流公式 •他励直流电动机： •并励直流电动机：
I Ia
I Ia I f
•串励直流电动机：
I Ia I f
直流电动机的机械特性方程
Ra Rp U n T n0 L T 2 Ce CeCT
变压器额定负载时的铜耗（即额定短路功率）为pkN，则任
意负载时的铜耗为 pCu 2 pkN 。 变压器的效率计算公式：
电机学上复习解析
1）磁路和电路的有关定律： 全电流定律，电磁感应定律， 欧姆定律，基尔霍夫1，2定律等
全电流定律 H dl I 在均匀磁场中 Hl = IN
安培环路定律将电流与磁场强度联系起来。
电磁感应定律 e d N d L di
dt
dt
dt
当所有磁通匝链全部匝数时，
磁链来表示线圈中感应的总磁通： Ψ NΦ
3.空载磁化特性—磁化曲线
3.励磁方式
1.他励 2.自励 1).并励 2).串励 3).复励
图 3-9 直流电机的励磁方式 3-9
3.3 负载时直流电机的磁场
1.电枢磁通势
电枢绕组内流过电流，还会形成电枢磁通势。所以，负载时 电机中气隙磁场是由励磁磁通势和电枢磁通势共同建立。
2.电枢反应 电枢磁通势对主磁极气隙磁场的影响称为电枢反应。
电动机的典型负载分：位能性和反抗性恒转矩负 载、恒功率负载以及通风机类负载。
电力拖动系统运动方程式
T
TL
GD 2 375
dn dt
（2-1）
GD2：飞轮矩，是一个整体，不是G与D2 的乘积，
T：电磁转矩， TL：负载转矩 （T-TL）称为动转矩，（也称为惯性转矩Tg）
2-3
第2章电力拖动系统的动力学
软磁材料回线窄,剩磁和矫顽小. 如:硅钢片,铸铁,铸钢等，多用于做电机。 主要特点：导磁性能好（磁阻小） 硬磁材料回线宽,剩磁和矫顽大. 如:铝,镍,钴等.做永久磁铁
1-2
第2章电力拖动系统的动力学
电力拖动系统由电动机、传动机构、生产机械、 控制设备等组成，它的运行状态与电动机机械特 性及负载特性有关。
在电动机中，电磁转矩是动力转矩；而在发电机 中则为阻力转矩。
电机学-考试复习题
《电机学》综合复习资料一、选择题1.直流并励电动机起动时，电枢回路的起动电阻阻值应置于（ D ）。
A．零的位置B．中间位置C．接近于零的位置D．最大位置2.三相异步电动机电磁转矩的大小正比于（ A ）。
A．电磁功率B．输出功率C．输入功率D．转子铜耗3.一台绕线式异步电动机，若增加转子回路电阻，而负载转矩不变时，转速将（ B ）。
A．增大B．减小C．不变D．不能稳定P提示：见2174.三相异步电动机对应最大转矩的转差率s m（ A ）。
A．与转子电阻有关B．与电源电压有关C．与负载大小有关D．与极对数有关5.三相异步电动机最大转矩（ A ）。
A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与转子电抗无关6.三相异步电动机，定子通入频率为f l的电流，转差率为s时，其转子电势频率f2为（ D ）。
A ． 21=f fB ． 2=0fC ． 2=fD ． 21=s f f7. 三相异步电动机正常连接为△接，当错接成Y 接时，则电机定子的（ B ）。
A 电流和电压降低，输出功率为额定功率的12B 电流和电压降低，输出功率为额定功率的1C 电流和电压降低，基本不变8. 为了使异步电动机的起动转矩增加，下面方法最合适的是：（ C ）。
A 增大电源电压，使之高于额定电压。
B 线圈增加定子线圈匝数。
C 增大转子电阻。
D 增大定子电阻。
9. 他励直流电动机，电源电压及负载转矩不变，如果磁场减弱，电机转速将：（ A）。
a ．升高b ．降低c ．不变提示：见48p ，弱磁增速10. 串励直流电动机的主要特点是：（ A ）。
a ．牛马特性b ．恒转矩特性c ．恒功率特性11. 三相异步电动机空载运行时，气隙每极磁通的大小主要决定于：（ A ）。
a. 电源电压的大小b. 气隙大小c. 磁路的介质12. 他励直流电动机拖动恒转矩负载额定运行，若励磁电流下降，稳定运行后，其电枢电流将：（ A ）a. 升高b. 降低c. 不变13. 反抗性负载（例如摩擦力）是指负载转矩的方向：（ B ）a. 始终与电机转向相同b. 始终与电机转向相反；14. 三相异步电动机自耦变压器降压起动时，自耦变压器的变比为K ，则电机端线的起动电流降低到（ C ）。
电机学复习提纲
《电机学》复习重点各章习题为作业题（答案全部要求手写）第一章绪论本章介绍了有关磁场、磁路的基本概念，磁路的基本定律和电机电磁基本关系。
一、电机－能量转换装置，电机的用途广泛，种类很多，按照电机在应用中的能量转换职能来分，电机可以分为下列各类。
（1）将机械功率转换为电功率――发电机。
（2）将电功率转换为机械功率――电动机。
（3）将电功率转换为另一种形式的电功率，又可分为：①输出和输入有不同的电压――变压器；②输出与输入有不同的波形，如将交流变为直流――变流机；③输出与输入有不同的频率――变频机；④输出与输入有不同的相位――移相机。
（4）不以功率传递为主要职能，而在电气机械系统中起调节、放大和控制作用的各种控制电机。
按照所应用的电流种类，电机可以分为直流电机和交流电机。
电机还可以按原理和运动方式来分，同步速度决定于该电机的极数和频率，同步速度的确切意义将在后文说明。
电机可分类如下。
（1）没有固定的同步速度――直流电机。
（2）静止设备――变压器。
（3）作为电动机运行时，速度永远较同步速度为小，作为发电机运行时，速度永远较同步速度为大――异步电机。
（4）速度等于同步速度――同步电机。
（5）速度可以在宽广范围内随意调节，可以从同步速度以下调至同步速度以上――交流换向器电机。
二、磁场、磁路运动电荷（电流）的周围空间存在着一种特殊形态的物质，人们称之为磁场。
在电机和变压器里，常把线圈套装在铁芯上，当线圈中流过电流，在线圈周围的空间就会形成磁场，如图1-1所示，其中铁芯由铁磁材料构成，导磁性能比空气好得多，磁通几乎全部在铁芯中流通，而在空气中只存在少量分散的磁通。
所以在一般工程计算中，电机中的磁场常简化为磁路来处理。
三、磁感应强度（磁通密度）、磁通量磁场的大小和方向可用基本物理量磁感应强度来描述，用符号表示，单位是（特斯拉），是一个矢量。
通过磁场中某一面积的磁感应线数称为通过该面积的磁通量，简称磁通，用符号表示。
《电机学》复习要点
第 1 页/共 6 页一、主要内容磁场、磁感应强度，磁场强度、磁导率，全电流定律，磁性材料的B-H 曲线，铁心损耗与磁场储能，电感，电磁感应定律，电磁力与电磁转矩。
二、基本要求结实控制以上概念对本课程学习是必须的。
三、注重点1、欧姆定律：作用于磁路上的磁动势等于磁阻乘以磁通m F Φ=Λ，1m m S R lμΛ== 2、2222m SfN SN l X L N l μμωωπω==Λ==3、随着铁心磁路饱和的增强，铁心磁导率µFe 减小，相应的磁导、电抗也要减小。
一、主要内容额定值，感应电动势、电压变比，励磁电流，电路方程、等效电路、相量图，绕组归算，标幺值，空载实验、短路实验及参数计算，电压变化率与效率。
三相变压器的联接组判别。
三相变压器绕组的联接法和磁路系统对相电势波形的影响。
二、基本要求熟练控制变压器的基本电磁关系，变压器的各种平衡关系。
三种分析手段：基本方程式、等效电路和相量图。
正方向决定，基本方程式、相量图和等效电路间的一致性。
理解变压器绕组的归算原理与计算。
熟练控制标幺值的计算及数量关系。
认识变压器参数的测量主意，运行特性分析主意与计算。
控制三相变压器的联接组表示与决定。
三、注重点1、变压器的额定值对三相变压器来说电压、电流均为线值，功率是三相视在功率，计算时一定要注重。
三相变压器参数计算时，必须换成单相数值，最后结果再换成三相值。
2、励磁阻抗的物理意义，与频率和铁心饱和度的关系。
3、变压器的电势平衡、磁势平衡和功率平衡（功率流程图）。
4、变压器参数计算（空载实验普通在低压侧做，短路实验普通在高压侧做。
在哪侧做实验，测出来的就是哪侧的数值，注重折算！）5、变压器的电压调节率和效率的计算（负载因数1I β*=）。
6、单相变压器中励磁电流、主磁通和感应电势的波形关系，三相变压器的铁心结构和电势波形。
7、联接组别的判别。
8、变压器负载与二次侧接线方式要一致，若不一致，必须将负载∆-Y 变换。
电机学1复习
电机学1复习电机学1复习1所有作业题和书中的例题填空题直流电机由和部分组成。
其中换向极属于部分，其作用是。
直流电枢绕组可分为、。
电枢绕组感应的电势是，通过换向成。
交流绕组按层数分为和及。
从绕组的节距看分为、和。
单相交流绕组的磁动势为，通有对称三相交流电的三相交流绕组磁动势形式为、交流电机中，为削弱或消除谐波的影响，绕组通常采用、的形式。
直流电动机的电势Ea 比端电压U ，电磁转矩T em 与转速n （方向） , Ia 与 Ea （方向）。
欲改变直流电动机的转向，可采用的方法有、或。
电机和变压器的磁路一般用（材料）制成，变压器的铁芯导磁性能越好，其励磁电抗，励磁电流就。
直流电机由和两大部分组成。
其中部分主要有、、；部分主要有、、。
基波脉振磁势可以分解成两个、、的圆形旋转磁势。
变压器的参数由和实验测得，其中由试验可测出然后计算出；由实验可算出。
交流电机单相绕组流过电流后产生磁势；三相绕组流过电流后产生磁势。
方向。
直流电动机的电气制动方法有、、调速方法有、、直流电枢绕组可分为、。
铁芯损耗包括2各部分，分别为____________________，铁芯损耗的大小与铁芯材料特性Fe k 、磁通密度m B 、频率f 有关，写出 1.8m B T 时它们之间的关系式_________________________。
已知一台交流电机的极距为10槽，如果希望电枢绕组中不包含五次谐波电动势，那么线圈的节距应当选为__________槽。
铁心损耗是__________和__________之和,一台并励直流电机，接到220伏的直流电网上，作电动机运行时，电枢电势为210伏，若改为发电机运行，并保持电网电压，电枢电流不变，则电枢电势为__________伏，电枢回路总电阻压降（包括电刷的接触电压降）为________伏。
若外加电压随时间正弦变化，当磁路饱和时，单相变压器的激磁电流随时间变化的波形是_____；磁路饱和时，激磁电流正弦时，主磁通波形是______。
电机学期末总复习1试卷
电机学期末总复习1试卷《电机学》期末总复习1试卷⼀、填空题（每空1分，共20 分）1、当降低感应电动机的电压时，感应电动机的最⼤转矩减⼩，产⽣最⼤转矩的临界转差率不变，起动转矩减⼩。
2．同步发电机并联运⾏的条件是：(1) (2)(3) (4) (5) 相序相同 3．并励直流电动机的调速⽅法为：1）调压，2）弱磁，3）串电阻。
4、感应电动机经过转⼦绕组折算和频率的折算，得到等效电路。
5、三相感应电动机在运⾏时有⼀相断线，能继续运⾏（能或否）？当电机停转之后，否再起动（能或否）。
6．当同步发电机并⽹运⾏时，其8.0cos =?（滞后），电机运⾏于过励状态（过励状态、⽋励状态、正常励磁状态、空载状态）7．感应电动机的等效电路中R M 代表励磁电阻，σ1X 代表定⼦漏电抗。
8、双笼型感应电动机上笼（启动笼）电阻⼤（⼤或⼩），下笼（⼯作笼）电阻⼩（⼤或⼩）。
9、⼀台电容分相单相感应电动机如将电源电压反接，其电机的转向不变，对罩极式电动机如将电源电压反接，其电机的转向相反。
⼆、选择题（每空2分，共20分）1、感应电动机的转差率为 0A 发电机B 电动机C 电磁制动2、三相凸极同步发电机的直轴同步电抗为Xd，交轴同步电抗为Xq，则两者的⼤⼩关系为（）。
A Xd>XqB Xd=XqC Xd3、⼀台四极感应电动机，额定转速为1440转/分，定⼦旋转磁势相对于转⼦的转速为（）。
A 0转/分B 1500转/分C 60转/分4、⼀台并⽹的同步发电机在保持有功输出不变，电⽹负载不变的情况下若增加励磁，则⽆功功率输出（），电⽹系统电压（）；若增加输⼊功率，则有功功率输出（），电⽹频率（）。
A 上升B 下降C 不变5、三相同步发电机单机运⾏，外接纯电阻性负载，则该电机的电枢反应性质是：A 纯交磁作⽤ B增磁兼交磁 C去磁兼交磁6、同步电机当转⼦主极轴线沿转向超前于合成磁场轴线时，作⽤于转⼦上的电磁转矩为（ A ）性质；当主极轴线沿转向滞后于合成磁场轴线时，作⽤于转⼦上的电磁转矩为（ B ）性质。
电机学复习资料
第一篇直流电机思考题一：直流电机功率如何计算？答：发电机：pn=UnIn 电动机：Pn=UnInη二：直流电机电机反应是什么？答：电机负载后电枢绕组有电流流过产生电枢磁场使电机气隙磁场产生畸变且具有一定的去磁作用对电机的运行产生一定的影响这种现象叫电枢反应。
三：直流电机电势平衡方程？答：发电机：U=Ea-IaRa-2ΔUs 电动机：U=Ea-IaRa+2ΔUs四：并励发电机电压条件是什么？答：①要有剩磁②绕组极性要正确励磁电流产生磁场与剩磁同方向③励磁回路电阻要小于电压临界电阻。
五：直流电动机启动方式？答：①电枢降电压启动②电枢串电阻启动。
六：为什么直流发电机电枢流过交流电却能发出直流电？答：因为有换向器和电刷的作用向外发出直流电。
七：为什么环形绕组内腔无磁通？答：磁通在磁阻小的地方流通而铁壁磁阻远小于内腔所以磁通不会到内腔。
八：直流电动机电枢绕组会产生感应磁势吗？答：会极性与外界电压相同。
九：直流电机磁极产生的是恒定磁场为什么会产生铁损?答：因为对电机的电枢铁芯来说磁场是交变的必然产生产生涡流损耗和磁滞损耗总称为铁芯损耗。
十：调速方法都有什么？答：①改变电枢电压U ②改变励磁电流If即改变磁通Φ③调节电枢回路串入电阻Rp。
十一：制动方法都有？答：有能耗制动反接制动和回馈制动。
十二：什么是右行绕组？答：为了不在接线片上打交叉在叠绕组接线过程中换向片右移。
十三：什么是左行绕组？答：为了不在接线片上打交叉在叠绕组接线过程中换向片左移。
十四：单叠绕组支路数为多少？答：2a=2p 电刷组数=磁极数。
十五：单波绕组支路数为多少？答：单波绕组只有两条支路2a=2但单刷组数一般仍为磁极数。
十六：什么叫反电势？答：直流电动机电枢绕组所产生的感应电势因为有阻止电流流入电枢绕组的作用因此称为反电势。
十七：如何改变直流电动机的转向？答：①并励或他励电动机：将励磁绕组两引出端对调或将电枢绕组两引出端对调。
②复励电动机:将电枢绕组两引出端对调或将并励绕组两引出端及串励绕组两引出端同时对调，这样改变转向后其仍运行在加复励状态。
电机学复习题与问题详解解析汇报
8．路的基本定律有哪几条？当铁心磁路上有几个磁动势同时作用时，磁路计算能否用叠加原理，为什么？
所以， ＝－
＝－ [ +㏑ Cos t]
＝ [ +㏑ Cos t]
5.★★对于下图，如果铁心用 硅钢片迭成，截面积 ＝ ㎡,铁心的平均长度 ＝0.4m，，空气隙 m，线圈的匝数为600匝，试求产生磁通 ＝ 韦时所需的励磁磁势和励磁电流。
解：在铁心迭片中的磁密为
＝11/12.25＝0.9 (T)
根据 硅钢片磁化曲线查出 ＝306 (A/m)
故其产生的转矩为
此时转矩最大，方向是绕轴转动。
（3） 在不同位置时，如果取线圈与磁场等位面的夹角为θ,则：在θ角处仍仅有短边受力才能产生力矩。
短边受力
所以，在θ处线圈所受之力矩
＝0.8*0.2*Sinθ
＝0.16 Sinθ （N·m）
12.★★一铁心电抗器如图所示，线圈套在开口环形铁心上，线圈匝数W，铁磁路长l，截面积A，开口宽度δ，试求：
则等效电路如右图所示，
其阻抗为Z＝
两极间气隙（相距为x）中的磁场能量为
故两极间的吸引力f为
第二章 变压器
一、填空：
1.★★一台单相变压器额定电压为380V/220V，额定频率为50HZ，如果误将低压侧接到380V上，则此时 , , , 。（增加，减少或不变）
答： 增大， 增大， 减小， 增大。
2.★一台额定频率为50Hz的电力变压器接于60Hz，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度，励磁电流，励磁电抗，漏电抗。
《电机学》复习(重点)[1]
![《电机学》复习(重点)[1]](https://img.taocdn.com/s3/m/dea76911866fb84ae45c8ddc.png)
《电机学》复习（重点）第一篇变压器第一章概述3、S N＝√3U1N I1N=√3U2N I2N式中：额定容量S N——指变压器的视在功率，单位为KV A或V A；额定电压U1N/U2N——指线值，单位为V或KV。
U1N是电源加到原绕组上的额定电压，U2N是原边加上额定电压后，副边开路即空载运行时副绕组的端电压；额定电压I1N/I2N——指线值，单位为A；Y接：U线＝√3 U相△接：U线＝U相I线＝I相I线＝√3I相习题1-2 一台三相变压器的额定容量为S N＝3200千伏安，电压为U1N／U2N＝35/10.5千伏，Y，d接法，求：⑴这台变压器原、副边的额定线电压、相电压及额定线电流、相电流。
⑵若副边负载的功率因数为0.85（感性），则这台变压器额定运行时能输出多少千瓦的有功功率，输出的无功功率又是多少？解：（1）额定电压及电流原边额定线电压U1N＝35 KV原边额定相电压U1＝35/√3＝20.208 KV副边额定线电压U2N＝10.5 KV副边额定相电压U2＝10.5 KV原边额定线电流I1N＝S N／（√3 U1N）＝3200×103／（√3 ×35×103）＝52.79 A原边额定相电流I1＝52.79 A副边额定线电流I2N＝S N／（√3 U2N）＝3200×103／（√3 ×10.5×103）＝175.96 A副边额定相电流I2＝I2N /√3＝101.59 A（2）若cosψ2＝0.85（感性）额定运行时，ψ2＝35.320，sinψ2＝0.527输出有功功率P2＝S N cosψ2＝3200×0.85＝2720 KVA输出无功功率Q2＝S N sinψ2＝200×0.527＝1685.7 Kvar第二章变压器的运行分析3、[P28 式（2-7））采用折合算法后，变压器原变量仍为实际值，而副边量都为折合值，其基本方程为：（1）U1＝－E1＋I1 z1（2）U2’＝－E2’＋I2’ z2’（3）E1＝－E2’（4）I1＋I2’＝I0（5）I0＝－E1／z m（6）U2’＝I2’ z L’4、折算后副边的电压、电流、阻抗的关系如何？U2’＝I2’ z L’5、变压器的T型等效电路（图2-9）17、变压器参数的测定：如何对变压器进行空载实验、短路实验？其目的如何？如何求其参数：r m，x m；r K，x K。
电机学-考试复习题
《电机学》综合复习资料一、选择题1.直流并励电动机起动时，电枢回路的起动电阻阻值应置于（ D ）。
A．零的位置B．中间位置C．接近于零的位置D．最大位置2.三相异步电动机电磁转矩的大小正比于（ A ）。
A．电磁功率B．输出功率C．输入功率D．转子铜耗3.一台绕线式异步电动机，若增加转子回路电阻，而负载转矩不变时，转速将（ B ）。
A．增大B．减小C．不变D．不能稳定P提示：见2174.三相异步电动机对应最大转矩的转差率s m（ A ）。
A．与转子电阻有关B．与电源电压有关C．与负载大小有关D．与极对数有关5.三相异步电动机最大转矩（ A ）。
A．与转子电阻无关B．与电源电压无关C．与电源频率无关D．与转子电抗无关6.三相异步电动机，定子通入频率为f l的电流，转差率为s时，其转子电势频率f2为（ D ）。
A ． 21=f fB ． 2=0fC ． 2=fD ． 21=s f f7. 三相异步电动机正常连接为△接，当错接成Y 接时，则电机定子的（ B ）。
A 电流和电压降低，输出功率为额定功率的12B 电流和电压降低，输出功率为额定功率的13C 电流和电压降低，基本不变8. 为了使异步电动机的起动转矩增加，下面方法最合适的是：（ C ）。
A 增大电源电压，使之高于额定电压。
B 线圈增加定子线圈匝数。
C 增大转子电阻。
D 增大定子电阻。
9. 他励直流电动机，电源电压及负载转矩不变，如果磁场减弱，电机转速将：（ A）。
a ．升高b ．降低c ．不变提示：见48p ，弱磁增速10. 串励直流电动机的主要特点是：（ A ）。
a ．牛马特性b ．恒转矩特性c ．恒功率特性11. 三相异步电动机空载运行时，气隙每极磁通的大小主要决定于：（ A ）。
a. 电源电压的大小b. 气隙大小c. 磁路的介质12. 他励直流电动机拖动恒转矩负载额定运行，若励磁电流下降，稳定运行后，其电枢电流将：（ A ）a. 升高b. 降低c. 不变13. 反抗性负载（例如摩擦力）是指负载转矩的方向：（ B ）a. 始终与电机转向相同b. 始终与电机转向相反；14. 三相异步电动机自耦变压器降压起动时，自耦变压器的变比为K ，则电机端线的起动电流降低到（ C ）。
《电机学》复习资料
电机学备考部分CHM 一．电机的分类1. 1）机械能转换为电功率---发电机 2）电功率转换为机械能---电动机3）电功率转换为另一种形式的电功率---变压器、交流机、变频机、移相机 4）不以传递能量为主要职能，在电气机械系统运行起调节、放大、控制2.按电流种类：直流电机、交流电机3.按原理和运动方式1）没有固定同步速度---直流电机 2）静止设备---变压器3）作为电动机运行时，速度较同步速度小；作为发电机运行时，速度较同步速度大---异步电机4）速度等于同步速度---同步电机5）速度可以在宽广的范围内随意调节，可以从同步速度下调至同步速度以上---交流换向器电机【同步速度指的是定子的旋转磁场】二．电机的磁路和磁路定律电在电机中主要以路的形式出现，即由电机内的线圈（或绕组）构成电机的电路磁在电机中是以场的形式存在，常把磁场简化磁路处理1.电机的电磁基本理论1）线圈中流过电流将产生磁场（右手螺旋），穿过线圈的磁通形成磁链，一个线圈通过单位电流所产生的磁链为该线圈的电感。
2）线圈流过正弦交流电时，线圈电感常用相应的电抗表示wl x l =（w 为交变频率） （施加电压↑ 磁通磁路越大 磁路越饱和 磁阻↑ 电抗↓）3）电磁感应定律：若线圈中磁链发生变化，线圈感应出电动势（线圈感应电动势趋于阻碍磁链变化）三．变压器1）标幺值=实际值/基值（基值一般取额定值） 2）测定参数⑴空载实验 （计算励磁电阻电抗，r1、x1很小可忽略）电路等效图：计算公式：000i u z =020i p a r = a a r z x 202-=一般加压于低压侧，原因：空载实验测得是励磁电抗和电阻，励磁电流大些才能测出，并且在低压侧操作比较安全⑵短路实验 等效电路图：计算公式：kki u k z 11=kki p k r 2=k k k r z x 22-= 一般加压于高压侧，原因：短路实验所测的是k r 和k x ，所以励磁电流要比较小；若加在低压侧，就算1i 很小，但2i 也很大，而2x 2r 很小，避免大电流烧坏绕组。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机学1复习1所有作业题和书中的例题填空题直流电机由 和 部分组成。
其中换向极属于 部分，其作用是 。
直流电枢绕组可分为 、 。
电枢绕组感应的电势是 ，通过 换向成 。
交流绕组按层数分为 和 及 。
从绕组的节距看分为 、 和 。
单相交流绕组的磁动势为 ，通有对称三相交流电的三相交流绕组磁动势形式为 、交流电机中，为削弱或消除谐波的影响，绕组通常采用 、 的形式。
直流电动机的电势Ea 比端电压U ，电磁转矩Tem 与转速n （方向） , Ia 与 Ea （方向）。
欲改变直流电动机的转向，可采用的方法有 、或 。
电机和变压器的磁路一般用 （材料）制成，变压器的铁芯导磁性能越好，其励磁电抗 ，励磁电流就 。
直流电机由 和 两大部分组成。
其中 部分主要有 、 、 ； 部分主要有 、 、 。
基波脉振磁势可以分解成两个 、 、 的圆形旋转磁势。
变压器的参数由 和 实验测得，其中由 试验可测出 然后计算出 ；由 实验可算出 。
交流电机单相绕组流过电流后产生 磁势；三相绕组流过电流后产生 磁势。
方向 。
直流电动机的电气制动方法有 、 、调速方法有 、 、 直流电枢绕组可分为 、 。
铁芯损耗包括2各部分，分别为____________________，铁芯损耗的大小与铁芯材料特性Fe k 、磁通密度m B 、频率f 有关，写出 1.8m B T 时它们之间的关系式_________________________。
已知一台交流电机的极距为10槽，如果希望电枢绕组中不包含五次谐波电动势，那么线圈的节距应当选为__________槽。
铁心损耗是__________和__________之和,一台并励直流电机，接到220伏的直流电网上，作电动机运行时，电枢电势为210伏，若改为发电机运行，并保持电网电压，电枢电流不变，则电枢电势为__________伏，电枢回路总电阻压降（包括电刷的接触电压降）为________伏。
若外加电压随时间正弦变化，当磁路饱和时，单相变压器的激磁电流随时间变化的波形是_____；磁路饱和时，激磁电流正弦时，主磁通波形是______。
（尖顶波、平顶波、正弦波）三相交流电机定子绕组设计成分布及短距以后，其优点主要是_____。
⑴改善了电势和磁势的波形；⑵可以增加基波电势和磁势；⑶以上都不对单项选择1、单相变压器磁路饱和时，主磁通和励磁电流的波形（）A 不能同是正弦波B 可以同是正弦波C 要求同是尖顶波D 要求同是平顶波2、某台直流单叠绕组的他励电动机，额定运行时的I N =120 A ,并知该电机为6极，则额定时绕组中每支路电流为（）AA. 20B. 60C. 10D. 403、直流电动机正常运行时，其电磁转矩的性质具有（）A. 制动B.拖动C.制动与拖动的双重4、交流合成磁势公式中Fp1 = m1/2 (0.9I1N1Kw1 / p)中的电流I1为（）A. 相电流的最大值B. 相电流的有效值C. 线电流的值简答题1、阐述全电流定律,磁路的欧姆定律。
电机的磁性材料分为软磁材料和硬磁材料，铸钢、硅钢片为哪种磁性材料，永磁电机采用什么磁性材料。
2\电机的磁场能量主要存储在电机哪里。
铁芯损耗主要有哪些？它们是怎样产生的？3、写出磁场储能体密度公式，并说明一般旋转电机的磁场储能主要是储存在气隙中？一台50Hz的变压器接到60Hz的交流电源上，其电压的有效值不变。
定性分析该变压器的主磁通 m、励磁电流Io、励磁电抗Xm、漏电抗和铁耗将如何变化。
什么叫直流电机的电枢反应？简述电枢反应的主要性质。
4、画出变压器的T等效电路，并写出一、二次侧的电压方程及磁势方程。
5.变压器并联运行的理想条件6、直流电机的起动方法有哪几种？为什么直流电动机最初起动电流很大7、画出直流电动机4种励磁方式线路，并说明其If 、Ia 、I 的方向和关系。
8、什么是电机可逆性原理？9、分析简述直流电机的电枢反应。
指明各种情况下电枢反应的性质。
u的大小对其运行性能有什么影响10、变压器的短路电压k11、对交流电机电枢绕组进行分类。
12、电流互感器二次侧绕组为什么不许开路？13、直流电机主要有哪些部件，各有什么作用。
14、直流电动机的起动方法，调速方法，制动方法各有哪些。
15变压器的参数由什么实验测得？简述其实验。
16、单相绕组通交流电流产生的磁势是什么性质的磁势。
三相对称绕组通过三相对称电流产生的基波磁势又是什么性质的磁势，写出其同步转速的表达式。
17、直流电机的起动方法有哪几种？为什么直流电动机最初起动电流很大？并励发电机自励条件。
18、试分析单相交流绕组、三相交流绕组所产生的磁动势的区别，与直流电机电枢磁动势又有何区别19、用相量图分别确定图a 和b 三相变压器联结组；20、一三相交流单层绕组，槽数24Z =，极数24p =。
（1）求每极每相槽数q （2）分相（3）画B 相展开图（链式）21、一三相交流双层波绕组，槽数24Z =，极数24p =，支路数为1，节距56y τ=（1）求每极每相槽数q （2）分相（3）画B 相绕组元件连接次序计算题22 一台他励直流电机接在220V 电网上运行，并知电机为单波绕组，2p=4,N=370,n= 1500r/min,Φ = 1.1× 102-wb,回路总电阻（含电刷接触电阻）Ra = 0.208Ω,p Fe = 362w,p mec = 204w.问：⑴ 此直流电机是发电机还是电动机？⑵ 电机的电磁转矩、输入功率、效率各是多少？23、有一台50,50,6300/400,kVA Hz V Yy 连接的三相铁芯式变压器。
空载电流00.075N I I =，空载损耗0350p W =，短路电压0.055k u =，短路损耗1300kN p W =。
（1）求该变压器在空载时的参数0r 及0x ，以及短路参数k r 、k x ，所有参数均归算到高压侧。
（2）求该变压器在供给额定电流且2cos 0.8θ=滞后时的电压变化率及效率。
24、两台联结组别相同，额定电压相同的变压器并联运行，已知： 1500N S KVA =,%41=k u ;21000N S KVA =,%52=k u 。
1、若供给的总负载为1300kV A ，则每一台变压器各供给多少负载。
2、当第二台满载时，第一台变压器输出容量为多少。
5．有一台5600KVA 、Y,d11联结、35KV/6.6KV 的三相变压器，从短路试验得X k *=5.25%, R k *=1%。
当U 1=U 1N 时，在低压侧加额定负载I 2=I 2N ，测得端电压恰好等于额定值U 2=U 2N ，试求此时负载的功率因数角ψ2及负载性质。
25、两台联结组别相同，额定电压相同的变压器并联运行，已知： KVA S N 10001=,%41=k u ;KVA S N 25002=,%52=k u 。
1 当第一台满载时，第二台变压器输出容量为多少。
2、若要求共输出2700k V A ，则第一台，第二台输出容量分别为多少。
7、有一台三相变压器，其额定数据如下：S N = 5600 kV A, U 1N / U 2N =10 / 6.3 kV ,1212 （2） 利用简化等效电路求满载、cos = 0.8 （滞后）时的副边电压U 2及电压调整率⊿U26、设有一台1800kVA,10000/400V,Yyn 连接的三相铁芯式变压器。
短路电压4.5%k u =。
在额定电压下的空载电流为额定电流的4.5%，即00.045N I I =,在额定电压下的空载损耗06800W P =，当有额定电流时短路铜耗kN P 22000W =。
试求：1、求出用标么值表示的近似等效电路参数；2、当一次电压保持额定值，一次电流为额定值且功率因数0.8滞后时的二次电压的标么值和电流的标么值 27、有一台直流发电机，4极，电枢绕组总导体数N=266，单波绕组，额定转数为1500r/nim ，电枢电流10a I A =。
1）当230a E V =时，求每极磁通Φ；2）当每极磁通保持不变，求电枢的电磁转矩；3）当每极磁通保持不变，电枢绕组改为单叠绕组，求电枢绕组的感应电势a E ；28、一台他励直流电动机，额定功率为22kW ，额定电压为220V ，额定电流为115A ，额定转速为1500r/min ，电枢回路总电阻为0.1欧，忽略空载转矩，电动机带恒转矩额定负载运行时，要求把转速降到1000r/min ，计算：采用电枢串电阻调速需串入的电阻值；采用调压调速需将电枢电压降到多少。
29一台四极直流电机，元件数S=120，每元件电阻为0.2Ω，当转速为1000r/min 时，每元件的平均电动势为10V 。
求当电枢绕组分别为单叠和单波时，正负电刷间的电压U 和电枢绕组电阻a r 各为多少?30、一台并励直流发电机，额定功率20kW ，额定电压220V ，励磁回路总电阻78.5f R =Ω，电枢回路总电阻0.175a R =Ω，1mec fe ad p p p kW ++=。
试求额定负载时的：（1）电磁功率（2）输入功率（3）效率31、有一三相同步电机，48,24,1,Z p a ===每相串联导体数96,50,N f Hz ==双层短距绕组，星形接法，每极磁通22131.11510,0.36510Wb Wb --Φ=⨯Φ=⨯，试求：1）力求削弱5次和7次谐波电动势，节距y 应选多少。
2）此时每相电动势13,E E ΦΦ32、一并励直流电机并联于220V U =电网上运行，已知1a =，2p =，总导体数398N =，1500r/min N n =，0.0103Wb Φ=，电枢回路总电阻（含电刷接触电阻）0.17a R =Ω， 1.83A fN I =， 276W Fe p =，379W mec p =，1 0.86%ad p P =。
试问此电机是发电机还是电动机？并计算其电磁转矩和效率。
