封闭母线槽施工方案
封闭母线槽施工方案
![封闭母线槽施工方案](https://img.taocdn.com/s3/m/65c4175afbd6195f312b3169a45177232f60e428.png)
封闭母线槽施工方案一、项目概述本项目是为了满足建筑物的用电需求,设计和施工一条封闭母线槽。
封闭母线槽是一种用于输送电力的通道系统,它包括了导电材料、绝缘材料以及相应的接头和固定装置。
本项目的目标是确保电力的安全输送和可靠性,同时满足建筑物的外观要求。
二、施工流程及方法1.前期准备a.确定施工范围和具体要求,包括尺寸、电流负载等参数;b.设计封闭母线槽的走向和布置,确保合理且便于安装和维修;c.选购合适的材料和设备,确保其质量和可靠性;d.制定详细的施工计划和时间表。
2.确定安装位置a.根据建筑物的结构和功能布置,确定封闭母线槽的安装位置;b.预留相应的空间,确保施工的顺利进行。
3.安装导线材料a.根据设计要求和电流负载,选用合适的导线材料;b.根据施工图纸和实际情况,将导线材料剪裁、弯曲、连接、固定等。
4.安装绝缘材料a.选用符合国家标准的高强度绝缘材料,并按规定进行安装;b.保证绝缘材料覆盖在导线材料上且连接紧密,不出现漏电等安全隐患。
5.安装接头和固定装置a.根据设计要求,安装适当的接头和固定装置;b.确保接头连接牢固,固定装置可靠,不出现松动或变形现象。
6.进行质量检查a.对已安装好的封闭母线槽进行全面检查,确保其质量合格;b.检查是否存在绝缘破损、漏电、温升等问题,及时进行修复和调整。
7.完成竣工验收a.完成施工后的清洁工作,确保施工场地整洁;b.向建设单位报告施工完成情况,并进行竣工验收。
三、质量控制1.选购合适的材料和设备,确保其质量合格;2.严格按照设计要求和国家标准进行施工,确保每个环节的质量可控;3.在施工过程中进行质量检查,发现问题及时修复或调整;4.进行竣工验收,确保施工质量符合要求,电力安全可靠。
四、安全措施1.施工人员必须佩戴个人防护装备,如安全帽、工作服、工作鞋等;2.严禁违规操作和乱丢乱堆材料,确保施工场地的安全和整洁;3.严格按照安全操作规程进行施工,避免电击、火灾等事故发生;4.意外事故发生后,及时报告和处理,并改进相关的安全措施。
母线(密闭插接式母线槽)安装施工方案

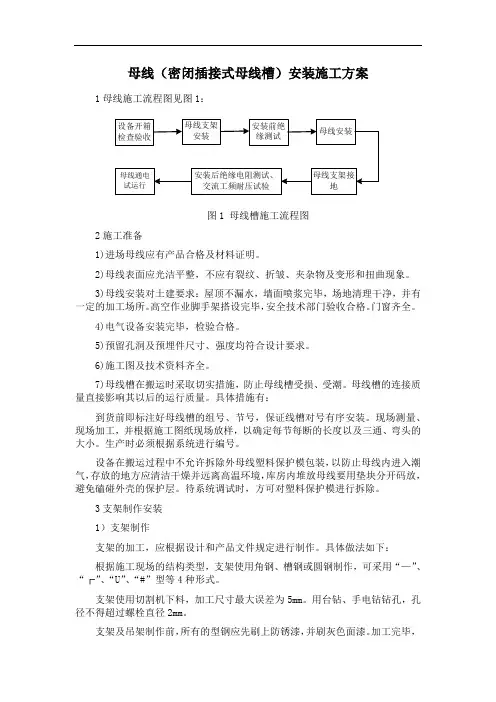

![母线(密闭插接式母线槽)安装施工方案](https://img.taocdn.com/s3/m/22e26631f01dc281e53af099.png)
母线(密闭插接式母线槽)安装施工方案1母线施工流程图见图1:图1 母线槽施工流程图2施工准备1)进场母线应有产品合格及材料证明。
2)母线表面应光洁平整,不应有裂纹、折皱、夹杂物及变形和扭曲现象。
3)母线安装对土建要求:屋顶不漏水,墙面喷浆完毕,场地清理干净,并有一定的加工场所。
高空作业脚手架搭设完毕,安全技术部门验收合格。
门窗齐全。
4)电气设备安装完毕,检验合格。
5)预留孔洞及预埋件尺寸、强度均符合设计要求。
6)施工图及技术资料齐全。
7)母线槽在搬运时采取切实措施,防止母线槽受损、受潮。
母线槽的连接质量直接影响其以后的运行质量。
具体措施有:到货前即标注好母线槽的组号、节号,保证线槽对号有序安装。
现场测量、现场加工,并根据施工图纸现场放样,以确定每节每断的长度以及三通、弯头的大小。
生产时必须根据系统进行编号。
设备在搬运过程中不允许拆除外母线塑料保护模包装,以防止母线内进入潮气,存放的地方应清洁干燥并远离高温环境,库房内堆放母线要用垫块分开码放,避免磕碰外壳的保护层。
待系统调试时,方可对塑料保护模进行拆除。
3支架制作安装1)支架制作支架的加工,应根据设计和产品文件规定进行制作。
具体做法如下:根据施工现场的结构类型,支架使用角钢、槽钢或圆钢制作,可采用“—”、“┌”、“U”、“#”型等4种形式。
支架使用切割机下料,加工尺寸最大误差为5mm。
用台钻、手电钻钻孔,孔径不得超过螺栓直径2mm。
支架及吊架制作前,所有的型钢应先刷上防锈漆,并刷灰色面漆。
加工完毕,对焊接处,除去焊渣,并进行修补。
2)支架安装(1)母线槽的直线段支架间距不大于2m,支架和吊架必须安装牢固。
(2)支架和吊架安装时必须拉线或吊锤,以保证成排支架或吊架的横平竖直,并按规定间距设置支架或吊架。
(3)母线槽水平敷设支架,可采用“U”型吊架或“┌”支架(靠墙的采用),用膨胀螺栓固定在顶板上或柱上。
(4)支架的焊接处清除焊渣,并刷上防锈漆和面漆,不得污染建筑物。
封闭式插接母线槽安装施工方案及工艺方法
![封闭式插接母线槽安装施工方案及工艺方法](https://img.taocdn.com/s3/m/f3a94e42e97101f69e3143323968011ca200f763.png)
封闭式插接母线槽安装施工方案及工艺方法一、前期准备工作1.确定母线槽的型号、规格和数量,并进行货物验收。
2.查看施工现场的平面布置图和剖面布置图,熟悉现场环境和条件。
3.制定施工计划,明确工期和安全措施,准备所需施工材料和工具。
二、施工准备工作1.清理施工现场,清除杂物,确保施工土地整洁。
2.根据现场布置图确定母线槽的走向和安装位置,并进行标线。
3.准备好所需的安装工具和设备:扳手、电动扭矩扳手、普通电钻、电锯、电焊机等。
三、安装施工步骤1.根据标线,在施工现场铺设好基础支撑架,确保其稳固可靠。
2.根据施工现场要求,将母线槽切割成所需的长度,并进行加工处理。
3.在所需安装位置上进行基础打孔并固定底座,注意孔洞的大小要适合母线槽的插入。
4.将母线槽按照预先确定的走向插接在底座上,确保插接紧密、牢固。
5.将母线槽连接器与电缆连接器进行对接,并进行焊接,确保连接牢固。
6.检查母线槽的精确度和平整度,对于出现不平整的部分,及时进行调整。
7.按照设计要求安装与之配套的支持架和各种附件。
8.安装过程中,要注意检查插接处的短路和接触电阻,并及时进行修复。
四、验收和交接1.检查母线槽安装的质量,包括插接的牢固性、接触电阻和绝缘性能等。
2.进行电缆和电源的连接,进行试验运行,确保母线槽的正常运行。
3.编制施工记录,确保施工过程的记录和资料的完善。
4.将施工现场交由相关部门验收,确保工程质量符合要求。
5.完成母线槽的安装工作后,对施工现场进行清理,恢复正常工作环境。
以上是一份关于封闭式插接母线槽安装施工方案及工艺方法的详细介绍。
在实际施工过程中,施工人员需要仔细遵循施工方案和工艺方法,确保施工质量和安全。
同时,还需要根据具体情况进行调整和改进,以适应不同的施工环境和要求。
封闭母线施工方案
![封闭母线施工方案](https://img.taocdn.com/s3/m/59fa837b590216fc700abb68a98271fe910eafec.png)
封闭母线施工方案封闭母线施工方案一、项目背景:现代社会对电力的需求日益增长,母线作为电能传输的重要设备,在电力系统中起着至关重要的作用。
然而,传统母线存在安全隐患,容易因短路、漏电等问题引起火灾事故。
因此,为了提高电力系统的安全性和可靠性,封闭母线应运而生。
二、施工目标:1.实现母线的安全封闭,有效防止触电、短路等事故的发生;2.提高电力系统的可靠性,减少故障率,降低维护成本;3.减少线路的电磁辐射,保护周围环境和人员的健康;4.提高电能传输效率,减少能量损耗。
三、施工方案:1.前期准备:(1)制定详细的施工计划,包括施工时间、施工人员、设备安排等;(2)准备所需材料和设备,包括封闭母线管件、绝缘材料、安全防护设备等;(3)组织施工人员进行安全培训,提高工作人员的安全意识和操作技能。
2.施工过程:(1)拆除原有的母线设备,清理施工现场,确保施工区域安全整洁;(2)根据设计方案,进行封闭母线管件的安装,确保管件的连接牢固,无漏水、漏气现象;(3)安装绝缘材料,以确保母线的绝缘性能,减少漏电风险;(4)对母线进行电气测试,确保母线的安全可靠性满足要求;(5)进行管道密封工作,确保封闭母线的密封性能。
3.施工要点:(1)施工过程中,要严格按照安全操作规程进行操作,确保施工人员的人身安全;(2)对施工现场进行临时封闭,禁止外来人员进入,确保施工安全;(3)严格按照设计方案进行施工,确保母线的封闭性能和电气性能满足要求;(4)施工结束后,对施工质量进行验收,确保封闭母线的性能达到设计要求。
四、施工风险控制:1.人身安全:加强人员安全培训,提高安全意识,着装整齐,佩戴安全帽和防护手套等安全装备;2.材料质量:选择优质的封闭母线管件和绝缘材料,确保材料符合相关标准;3.施工现场:施工前对现场进行彻底检查,确保施工现场无安全隐患;4.施工过程:严格按照施工方案进行施工,严禁违规操纵,确保施工质量;5.电气测试:施工结束后进行电气测试,确保母线的安全可靠性满足要求。
母线槽施工方案及流程
![母线槽施工方案及流程](https://img.taocdn.com/s3/m/34c8b8029a6648d7c1c708a1284ac850ad02042e.png)
母线槽施工方案及流程一、母线槽施工前的准备。
1.1材料与设备检查。
母线槽这玩意儿啊,那可是整个工程里的关键部分。
施工前,得像检查宝贝似的仔细查看母线槽的规格、型号是不是跟设计要求一致。
就好比我们买鞋得合脚一样,尺寸不对可不行。
还有那外观,不能有破损啊、变形啥的,不然就像一颗老鼠屎坏了一锅粥,会影响整个工程质量。
母线槽的各种配件也得齐全,缺胳膊少腿的肯定不行。
1.2施工场地准备。
场地准备也很重要呢。
施工现场要打扫得干干净净、利利索索的,不能乱七八糟。
要有足够的空间来存放母线槽及其配件,就像给它们安个舒适的小窝。
如果场地乱糟糟的,那干活的时候就像在乱麻里找线头,又麻烦又容易出错。
二、母线槽的安装流程。
2.1支架安装。
支架可是母线槽的“靠山”。
安装支架的时候,得确保它稳稳当当的,就像大树扎根一样牢固。
按照设计的间距来安装,不能随心所欲,间距过大或者过小都可能导致母线槽安装不稳固。
测量的时候可得精确点儿,差之毫厘,谬以千里啊。
2.2母线槽安装。
把母线槽往支架上安装的时候,要轻拿轻放,就像对待刚出生的小婴儿一样小心。
母线槽之间的连接要紧密,不能有缝隙,这就好比齿轮之间要紧密咬合,这样才能保证电力传输顺畅无阻。
连接螺栓要拧紧,松松垮垮的肯定不行,那就是敷衍了事的做法。
2.3接地连接。
接地可不能马虎啊,这关系到整个电气系统的安全。
就像给电气系统穿上一层保护铠甲一样,要把接地连接做得妥妥当当的。
接地线的规格得符合要求,连接点要可靠,不能有虚接的情况,不然就像纸糊的防线,一捅就破。
三、母线槽施工后的检查与调试。
3.1外观检查。
施工完了之后,先从外观入手检查。
看看母线槽表面有没有划痕啊、撞伤之类的。
如果有,那就是美中不足了,虽然可能不影响功能,但看着也不舒坦。
3.2绝缘测试。
绝缘测试那是重中之重啊。
就像给母线槽做个体检,看看它的绝缘性能好不好。
如果绝缘有问题,那就像一颗定时炸弹,随时可能引发电气事故。
要使用专业的测试设备,严格按照测试规程来操作,一点都不能含糊。
封闭母线施工方案
![封闭母线施工方案](https://img.taocdn.com/s3/m/b9e36a5ffd4ffe4733687e21af45b307e871f998.png)
封闭母线施工方案1. 引言封闭母线施工作为一种重要的电力工程施工技术,在城市电网建设中起到了至关重要的作用。
本文将介绍封闭母线施工方案的基本原理、施工过程和注意事项,以便读者对该施工方案有更全面的了解和实践。
2. 基本原理封闭母线施工是指在电力系统中,通过将母线导线置于封闭结构中,以达到隐蔽敷设、保护设备和提高电力系统运行可靠性的目的。
其基本原理如下:•封闭结构:封闭母线施工采用封闭的母线槽结构,通过将母线导线置于槽中,并封闭槽口以防止外界因素对母线的影响。
•保护设备:封闭母线施工有效地保护了母线导线免受日常运行中可能引起的损坏和故障。
•空间节约:采用封闭母线施工,能够充分利用场地,减少母线敷设所占用的空间。
3. 施工过程封闭母线施工的具体过程主要包括设计、制造、运输、安装和调试等阶段,下面将对各阶段进行详细介绍。
3.1 设计阶段设计阶段是封闭母线施工的前期准备工作,其主要任务是根据工程的实际情况进行设计,包括母线槽结构设计、母线导线规格选择、接地设计等。
3.2 制造阶段制造阶段是根据设计要求,对母线槽和母线导线进行加工和制造。
母线槽的制造包括槽体加工、槽口封闭等工艺;母线导线的制造包括导线加工、绝缘处理等工艺。
3.3 运输阶段运输阶段是将制造好的母线槽和母线导线运输到施工现场的过程。
在运输过程中,需要注意保护母线槽和母线导线,防止损坏。
3.4 安装阶段安装阶段是将母线槽和母线导线按照设计要求进行安装的过程。
主要包括快装连接、母线槽安装、导线接头等工艺。
3.5 调试阶段调试阶段是对已安装好的封闭母线进行电气性能测试和功能验证,以确保施工质量符合要求。
包括导线绝缘测试、电流试验等。
4. 注意事项在封闭母线施工过程中,需要特别注意以下事项:•安全施工:施工人员需严格遵守安全操作规程,佩戴个人防护装备,确保施工过程中的安全。
•材料质量:施工过程中使用的母线槽和母线导线等材料必须符合相关国家标准,确保施工质量。
封闭母线施工方案
![封闭母线施工方案](https://img.taocdn.com/s3/m/826e8f4c91c69ec3d5bbfd0a79563c1ec4dad74d.png)
封闭母线施工方案一、施工目标1.实现母线的绝缘封闭,防止母线与其他金属结构的直接接触,避免放电事故的发生;2.加强对母线的防护措施,防止外界因素对母线的损害,如灰尘、湿气、异物等;3.提高母线的散热效果,进行散热改造,减少母线温度的升高,延长母线的使用寿命;4.在施工过程中,确保电力系统的正常运行,不影响用户的用电需求。
二、施工准备1.制定详细的施工方案,包括施工进度、工艺流程、施工要求等;2.配置必要的施工工具和设备,包括封闭母线材料、绝缘材料、散热材料、防护设备等;3.进行场地勘察和规划,确保施工区域的安全和顺利进行;4.组织施工人员进行技术培训,确保施工人员具备必要的技术能力;5.制定安全操作制度和应急预案,确保施工过程中的安全性和应对突发事件的能力。
三、施工步骤1.准备工作(1)清理施工区域:清除施工区域内的杂物和灰尘,确保施工区域的整洁;(2)检查绝缘材料和封闭母线材料的质量和数量,确保符合施工要求;(3)安装防护设备:在施工区域的周围安装围栏和警示标志,确保施工现场的安全。
2.施工工艺(1)进行母线绝缘:根据实际情况选择合适的绝缘材料,对母线进行绝缘处理,确保母线与其他金属结构的绝缘性能;(2)进行母线封闭:使用封闭母线材料对绝缘处理后的母线进行封闭,确保母线完全被封闭,避免外界因素对母线的影响;(3)进行散热改造:根据母线的实际情况,选择合适的散热材料进行改造,提高母线的散热效果;(4)安装防护装置:在母线周围安装防护装置,如防尘罩、防湿罩等,保护母线不受灰尘、湿气、异物等的影响。
3.施工验收(1)对施工工艺进行验收,确保施工符合预定的要求;(2)对封闭母线的绝缘性能进行测试,确保绝缘效果良好;(3)对封闭母线的散热效果进行测试,确保散热改造的效果符合要求;(4)进行安全验收,排查施工隐患,确保施工过程的安全性。
1.施工前,进行详细的技术交底,确保施工人员明确施工要求和工艺流程;2.施工现场应设置专人进行安全管理,确保施工安全;3.在施工过程中,严格按照施工方案和施工要求进行操作,杜绝随意变动;4.施工过程中,对施工现场进行定期清理和整理,确保施工区域的整洁和安全;5.处理施工现场的废料和杂物,确保环境的整洁和卫生;6.施工完成后,进行详细的验收和记录,确保施工质量的达标;7.施工完成后,对施工现场进行清理,恢复原貌,确保施工区域的整洁。
封闭母线安装施工及方案
![封闭母线安装施工及方案](https://img.taocdn.com/s3/m/907763ecac51f01dc281e53a580216fc700a5317.png)
封闭母线安装施工及方案封闭母线安装施工方案1.工程概况本方案是针对郑州百荣世贸商城(2.3区)变配电工程配电室与发动机房封闭母线安装的方案。
高压母线桥为3*(TMY-80*8),低压柜连接为3200A密集型母线槽,发动机到低压柜为2000A密集型母线槽。
2.编制依据2.1 XXX绘制的电气施工图。
2.2 电气装置安装施工及验收规范。
2.3 《建筑电气通用图籍》(92DQ3)。
2.4 《建筑电气安装分项工程施工工艺标准》。
3.施工准备和部署3.1 施工准备3.1.1 技术准备1) 施工图纸及产品技术文件齐全。
2) 封闭插接母线安装部位的建筑装饰工程全部结束,暖卫通风工程安装完毕。
3) 土建预留的孔洞其位置,大小应符合设计和施工规范要求。
4) 电气设备(变压器、开关柜等)安装完毕,且检验合格。
3.1.2 施工准备1) 参加施工人员须持有电工作业证书,进场前由电气专业技术人员进行技术培训。
施工队要配备电工作业工具,常用工具由电工自己保管使用,专用大型机具由班组保管。
2) 现场加工须设置专用工作台,加保护围栏。
作业时应配备电气消防设备。
3) 作业班组应分工明确,建立岗位责任制,提高“专业化”施工水平。
4) 施工技术资料要和施工进度同步。
3.2 施工部署主楼、西副楼的电气小间和动力站的封闭母线由山东水电一队安装,东副楼的电气小间的封闭母线由XXX安装。
4.施工工艺与方法4.1 工艺流程设备点验检查→支架制作安装→封闭插接母线安装→试运行验收1) 设备点验检查。
应有安装单位、监理单位、建设单位和供货单位共同进行,并做好记录。
根据装箱单检查设备及附件的规格、数量、品种,应符合设计要求。
分段标志清晰齐全,外观无损伤,母线绝缘电阻符合设计要求。
2) 支架制作安装。
根据施工现场结构类型,支架应采用角钢或槽钢制作,支架上钻孔应用台钻或手枪钻钻孔,不得用气焊割孔和断料,孔径不得大于固定螺栓直径2mm。
5.质量保证措施本施工方案实施过程中,应按照相关的质量标准进行施工,并严格执行质量保证措施,确保施工质量符合要求。
母线槽工程施工方案
![母线槽工程施工方案](https://img.taocdn.com/s3/m/45c647ccbdeb19e8b8f67c1cfad6195f312be80a.png)
母线槽工程施工方案一、项目名称:母线槽工程施工方案二、项目地点:XXX三、甲方:XXX 公司四、乙方:XXX 施工队五、项目概况母线槽是用于输送电力的设施,它是电气系统中的重要组成部分。
本项目拟对公司的电气系统进行升级改造,以提高电力输送效率和安全性。
母线槽工程的主要内容包括母线槽的安装、连接、布线等工作。
六、施工前准备1. 确定施工队伍及负责人员,明确各个责任;2. 编制详细的施工计划和时间表,包括施工阶段性目标、工序、工艺和质量要求;3. 准备施工所需的设备、材料和工具,包括各种电气设备、电缆、母线槽等;4. 做好相关部门的施工审批手续。
七、施工步骤1. 现场测量:首先对施工现场进行测量,确定母线槽的尺寸和位置;2. 安装支架:根据设计要求,在指定位置安装支架,支撑母线槽;3. 安装母线槽:将母线槽沿着支架有序地安装在预定位置;4. 连接电气设备:连接母线槽与各电气设备,确保其正常使用;5. 检查调试:完成所有工程后进行全面检查,测试母线槽的运行状态。
八、施工注意事项1. 安全第一:严格遵守施工现场的安全规定,确保工程施工及作业人员的安全;2. 质量保证:严格按照设计要求和标准进行施工,确保施工质量;3. 合理布局:合理规划母线槽的布局,维护整体的美观和实用性;4. 节约成本:在保证施工质量的前提下,尽量控制施工成本,节约项目经费;5. 沟通协调:及时与甲方进行沟通,协调工程进展及相关问题。
九、结束工程1. 施工验收:完成施工后,通知甲方进行验收,确保母线槽工程符合设计要求;2. 交付使用:按时交付母线槽工程,辅以相关技术培训和使用指导;3. 完备文件:整理施工过程的相关文件资料,做好工程的交接。
十、施工方案总结母线槽工程施工方案是一项细致、复杂、需要多方面配合的工作。
在施工过程中,我们将坚持安全第一、质量第一的原则,积极配合甲方及相关部门进行沟通协调,争取最佳施工效果。
同时,我们会不断总结及完善施工方案,不断提升自身的施工质量与效率。
母线槽施工方案范文
![母线槽施工方案范文](https://img.taocdn.com/s3/m/22d9467aa22d7375a417866fb84ae45c3a35c214.png)
母线槽施工方案范文一、施工准备工作:1.母线槽材料准备:根据设计要求,购买合适规格和种类的母线槽材料;2.检查施工现场:确保施工现场的平整度、环境卫生、通风情况等达到施工要求;3.搭建安全防护措施:在施工现场设置警示标识、搭建防护栏杆,并配备必要的安全帽、安全绳等个人防护设备;4.准备施工工具:根据母线槽施工要求,准备好施工所需的工具和设备。
二、施工流程:1.排线设计:根据建筑的布局和电气负荷要求,进行母线槽的排线设计工作;2.固定支架:在预先确定的位置上,使用螺栓等方式,将支架固定到墙面或天花板上;3.母线槽安装:根据排线设计,将母线槽逐段安装在支架上,并确保各段母线槽之间的连接紧密、平整,不得有明显的波浪或错位现象;4.弯头制作:根据需要,对母线槽进行弯头加工处理,确保其弯曲半径和角度符合设计要求;5.母线接头安装:根据需要安装母线接头,并确保接头的端子、插座等部位干净、整齐,接触良好、可靠;6.检查施工质量:对已安装的母线槽进行检查,查看其安装是否牢固、接头是否紧密,无漏电等问题;7.防腐处理:在母线槽绝缘处理完成后,进行防腐涂覆工作,以防止水分和腐蚀物质对母线的影响;8.联接测试:对母线槽的联接端子进行测试,确保母线槽的导电性能一致、可靠;9.清理施工现场:施工完成后,清理施工现场,确保母线槽施工的整体美观、整洁;10.施工材料废料和垃圾处理:将施工产生的废料和垃圾进行分类处理,保护环境。
三、施工安全注意事项:1.施工过程中,将施工现场划分为相应的工作区域,确保施工过程的安全和有序进行;2.施工人员必须全程佩戴安全帽、安全绳等个人防护设备,并注意施工现场的安全警示标识;3.施工现场应有足够的通风和照明设备,确保施工人员的工作环境符合安全要求;4.在进行母线槽的接头和接线时,必须断电,并采取必要的安全措施,防止电击事故的发生;5.施工过程中,如遇恶劣天气或其他灾害事故,应立即停工,并转移到安全地点,等待安全救援。
母线槽施工方案
![母线槽施工方案](https://img.taocdn.com/s3/m/fbbdaca4f424ccbff121dd36a32d7375a417c6f9.png)
母线槽安装施工方案一、编制依据:1、建设工程施工招标文件、答疑文件、图纸会审文件及现场踏勘情况。
2、建设工程施工图纸。
3、国家现行规范、行业及地方强制性标准、规程、验收标准。
4、母线槽工业设备安装有限公司质量、环境、职业健康安全一体化《管理手册》、《程序文件》、《作业指导书》和《施工工艺标准》等企业标准。
5、建筑电气工程施工质量验收规范 GB50303-20026、《电力建设安全工作规程》7、产品出厂安装说明书二、工程概况:工程名称:工程地点:建设规模:建设单位:母线槽用途:本建筑是工业生产为主.母线槽主要为2500A,材质为铜制母线。
三、施工准备1、技术准备1.1设备及材料要求:(1)、封闭插接母线应有出厂合格证、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据.型号、规格、电压等级、应符合设计要求。
(2)、各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。
(3)、其它材料:防腐油漆、面漆、电焊条等应有出厂合格证。
1.2作业条件:(1)、施工图纸及产品技术文件齐全。
(2)、封闭插接母线安装部位的建筑装饰工程全部结束。
(3)、电气设备(变压器、开关柜等)安装完毕,且检验合格。
(4)、配合土建装修,保证其安装位置及尺寸正确无误.(5)、进行母线槽的检验工作,检查进场材料的规格、型号、数量应与图纸一致,附件、备件、质量证明文件及技术文件齐全,同时应符合规范要求,按照监理的要求及时进行施工前的报验,并作好检验记录。
(6)、做好施工图的审查、会审工作,并应参加设计交底.(7)、认真学习有关的施工及验收规范,掌握其技术标准,并按设计要求施工。
(8)、做好施工前的技术交底和记录.2、主要工具安装机具设备:2。
1主要机具:吊车,工作台、台虎钳、钢锯、鎯头、油压煨弯器、电钻、电锤、电焊机、力矩扳手等.2。
2测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。
四. 工艺流程本工程对生产设备供电采用2500A的封闭式母线,封闭式母线施工要求高,工程量较大,所以在施工工程中要严格遵守施工质量规范要求,保证施工质量。
封闭母线槽安装施工工艺标准
![封闭母线槽安装施工工艺标准](https://img.taocdn.com/s3/m/46f8d9a680eb6294dc886c5a.png)
封闭母线槽安装施工工艺标准
3.1封闭母线槽安装流程
封闭母线槽应有出厂合格证、有“CCC ”认证标志及认证复印件,安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
并应符合设计要求。
母线槽的测量应在配电柜就位后进行,且应由制造厂家来人实测,以求准确。
封闭母线槽安装应于外壳同心,偏差不得大于正负
5mm 。
当段与段连接时两相邻段母线及外壳应对准,连接后不应使母线及外壳受额外应力。
每当安装完一段后,应及时进行绝缘电阻值检查,应不低于10ΜΩ,最后,对封闭母线进行全面整理,清扫干净,要求接头连接紧密, 相序正确,外壳接地良好。
经绝缘测试和交流工频耐压试验合格后才能通电。
低压母线的交流耐压试验电压为1kV ,当绝缘电阻值大于10ΜΩ时,可用2500V 兆欧表摇测替代,试验持续时间1min ,无击穿闪络现象;
支架制作及安装 封闭母线安装
试运行验收 设备点件检查 接地检查、绝缘、耐压试验
对封闭母线槽通电空载运行24h加以观察,无异常方可交建设单位使用。
母线吊架采用圆钢时,其最小直径不应小于12mm;直托架角钢宜选用50*5mm。
母线槽防火封堵施工方案
![母线槽防火封堵施工方案](https://img.taocdn.com/s3/m/d6378f3826284b73f242336c1eb91a37f1113235.png)
母线槽防火封堵施工方案1. 引言母线槽防火封堵是一项重要的防火措施,用于防止火灾发生时火势蔓延到母线槽内部,减少火灾对电力设备和人员的威胁。
本文档介绍了一套适用于母线槽防火封堵的施工方案,旨在提供一种安全、可靠的解决方案。
2. 施工材料和工具•防火胶•防火涂料•防火板•阻焰胶带•手持电钻•钢尺、刷子、刮刀等基本工具3. 施工步骤3.1 清理和准备工作在开始施工前,需要对母线槽进行清理和准备工作。
具体步骤如下:1.关闭相关电源,确保工作安全。
2.清除母线槽周围的杂物和灰尘,保持工作区域整洁。
3.检查母线槽表面是否存在损坏或裂缝,如有需要先进行修复。
3.2 封堵施工以下是母线槽防火封堵的具体施工步骤:1.使用手持电钻在母线槽壁上打孔,孔洞间距要均匀,确保施工效果均匀稳固。
孔洞的直径和深度应根据封堵材料的要求进行设置。
2.将防火胶或防火涂料涂抹在孔洞和母线槽周围的表面上,确保封堵材料充分填充孔洞和密封槽壁,以达到防火效果。
3.在防火胶或防火涂料干燥之前,将防火板裁剪成适当的尺寸,覆盖在母线槽上方,并用阻焰胶带进行固定。
4.检查封堵施工的质量和效果,确保母线槽完全被封堵,不留任何隐患。
4. 安全提示在进行母线槽防火封堵施工时,需要注意以下安全事项:•佩戴防护手套、安全帽等个人防护装备。
•使用电钻时要遵循安全操作规程,避免发生意外伤害。
•防火胶、防火涂料等材料应存放在通风干燥的地方,避免引起火灾或其他事故。
5. 总结母线槽防火封堵施工是一项非常重要的防火措施,对保护电力设备和人员的安全起到了关键作用。
本文档介绍了一套适用于母线槽防火封堵的施工方案,包括施工材料和工具,具体施工步骤以及安全提示。
希望能对相关从业人员在母线槽防火封堵施工中提供一些参考和指导。
如有更多详细需求,请参考相关标准和规范。
封闭式母线槽的主要施工方法和过程
![封闭式母线槽的主要施工方法和过程](https://img.taocdn.com/s3/m/7fe12d41bfd5b9f3f90f76c66137ee06eef94e6d.png)
封闭式母线槽的主要施工方法和过程封闭式母线槽是一种用于输电、配电系统的重要设备,其主要功能是为电源和负载提供电力传输,同时还能提供比常规电缆更好的保护和排热性能。
封闭式母线槽的主要施工方法和过程包括设计规划、安装预制墩台、安装母线槽、接线和测试等步骤。
首先,进行设计规划。
在进行封闭式母线槽施工前,需要进行详细的设计规划。
设计规划包括确定母线槽的布局、材料的选择、电气参数的计算等。
根据实际情况,确定母线槽的长度、宽度、高度、电流负载等参数,合理安排母线槽的位置和走向。
其次,安装预制墩台。
在进行母线槽的安装前,需要先进行预制墩台的安装。
预制墩台是用于支撑母线槽的重要设备,其稳定性和牢固性对母线槽的正常运行起着关键作用。
预制墩台一般采用混凝土浇筑,需要确保其平整度和垂直度,并经过严格的验收。
然后,安装母线槽。
母线槽安装是封闭式母线槽施工的主要环节。
首先,根据设计规划,依次安装母线槽的母线单元和对应的配套设备,如接头箱、分段终端等。
在安装过程中,要确保母线槽与母线单元之间的连接牢固可靠,接触电阻合格。
其次,将母线槽固定在预制墩台上,采用螺栓、焊接等方式进行固定。
最后,进行母线槽与接线箱、分段终端等设备之间的接线,确保接线的准确性和可靠性。
接下来,进行测试。
在母线槽安装完成后,需要进行电气测试以确保其正常运行。
测试内容包括接地电阻测试、母线阻抗测试、绝缘电阻测试等。
通过测试可以评估母线槽运行的可靠性和安全性。
最后,进行运行调试。
在测试合格后,可以进行母线槽的运行调试。
运行调试内容包括电流负载测试、温升测试等。
通过调试可以验证母线槽的运行性能和安全特性,确保其满足实际使用要求。
综上所述,封闭式母线槽的主要施工方法和过程包括设计规划、安装预制墩台、安装母线槽、接线和测试、运行调试等环节。
每个环节都需要严格按照设计要求和操作规程进行,确保母线槽的安全和可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
封闭母线槽施工方案1、工程概况(略)2、施工准备2.1、技术准备2.1.1、施工前明确合同及设计要求,熟悉现行规范、技术标准。
2.1.2、施工图纸、封闭母线检验报告、产品合格证等技术资料齐全。
2.1.3、确定施工方法,编制施工技术措施,认真做好技术交底;为了工程施工,不破坏建筑物的强度和损害建筑物的美观。
2.1.4、施工前根据工地及建筑物的实际情况及要求,和其它工程专业协调落实封闭母线的走向,并与生产厂家配合,绘制出安装图。
2.1.5、封闭式母线敷设长度超过40m 时应设置伸缩节,设备定货时应提出此项要求。
2.1.6、安装和调试用计量器具,应检定合格,使用时在有效期内。
2.2、材料要求2.2.1、封闭母线应有出厂合格证、3C认证标志及材质证明文件、安装技术文件。
技术文件应包括额定电压、额定容量、试验报告等技术数据。
型号、规格、电压等级、应符合设计要求。
2.2.2、封闭母线在变电所、发电机房、电井内敷设时的防护等级为IP54;在其它场所敷设时防护等级为IP65。
2.2.3、封闭母线的绝缘电阻≥20兆欧,绝缘介质采用阻燃型,绝缘等级不低于B级≥130℃。
2.2.4、封闭母线的保护电路连续性≤0.01欧。
2.2.5、每一相母线组件在外壳上应有明显标志,表明所属相段、编号及安装方向。
2.2.6、母线和外壳不应有裂纹、裂口和严重锤痕和凹凸不平现象。
2.2.6、母线与外壳的不同心度,允许偏差为±5mm。
2.2.7、外壳法兰端面应与外壳轴线垂直,法兰盘不变形,法兰加工精度良好。
2.2.8、螺栓连接的接触面加工后镀锡,锡层要求平整、均匀、光洁,不允许有麻面、起皮及未覆盖部分。
2.2.9、外壳内表面及母线外表面涂无光泽黑漆,漆层应良好。
需要现场焊接或螺栓连接的部分不涂。
2.2.10、各种规格的型钢应无明显锈蚀,卡件、各种螺栓、垫圈应符合设计要求,应是热镀锌制品。
2.2.11、其他材料:防腐油漆、面漆、电焊条等应有出厂合格证。
2.3、主要机具准备和人力计划2.3.1、主要机具准备1)、主要机具:工作台、台虎钳、钢锯、锤子、油压煨弯器、电钻、电锤、电焊、气焊工具、力矩扳手、木锤、钢丝刷、铜丝刷等。
2)、测试工具:钢角尺、钢卷尺、水平尺、绝缘摇表等。
2.3.2、人力计划见表1工种计划人数/人备注技术员 2 现场指导施工电工20普工10厂家技术工程师 1 指导安装、配合调试、试运行2.4.1、建筑物内凡母线槽安装经过的场所,土建抹灰,喷浆等湿作业全部完成,建筑装饰工程,如吊顶、门窗、油漆等内装作业、暖卫通风等基本结束,确认扫尾施工不会影响已安装的母线,方可安装母线。
2.4.2、在安装场所内无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃(包括导电尘埃),在其附近不允许堆放任何易燃易爆物品,门窗齐全,并采取防水、防潮、放火、防盗等技术措施。
2.4.3、预留孔洞及预埋件尺寸、强度均符合设计要求。
2.4.3、电气设备(变压器、开关柜等)安装完毕,且检验合格。
3、施工工艺3.1、工艺流程放线测量→设备点件检查→支架制作及安装→封闭插接母线安装→接地检查,绝缘测试、耐压试验→试运行验收3.2、放线测量3.2.1、进入现场后根据母线及支架敷设的不同情况,核对是否与图纸相符。
3.2.2、放线测量:核对沿母线敷设全长方向有无障碍物,有无与建筑结构或设备管道、通风等安装部件交叉现象。
3.2.3、放线测量出各段母线加工尺寸、支架尺寸,并划出支架安装距离及剔洞或固定件安装位置。
3.3、设备点件检查3.3.1、设备开箱点件检查,应由安装单位、建设单位、监理单位和供货单位共同进行,并做好记录。
3.3.2、根据装箱单检查设备及附件,其规格、数量、品种应符合设计要求。
3.3.3、检查设备及附件,分段标志应清晰齐全、外观无损伤变形,母线绝缘电阻符合设计要求。
3.3.4、检查发现设备及附件不符合设计和质量要求时,必须进行妥善处理,经过设计认可后再进行安装。
3.4、支架制作和安装支架制作和安装应按设计和产品技术文件的规定制作和安装,如设计和产品技术文件无规定时,按下列要求制作和安装:3.4.1、支架制作1)、根据施工现场结构类型,支架应采用角钢或槽钢制作。
应采用“—”字形、“L”形、“∏”字形、“T”字形四种形式。
2)、支架的加工制作按选好的型号,测量好的尺寸断料制作,断料严禁气焊切割,加工尺寸最大误差不超过5mm。
3)、型钢架的煨弯宜使用台钳,用锤子打制,也可使用油压煨弯器用模具顶制。
4)、支架上钻孔应用台钻或手电钻钻孔,不得用气焊割孔,孔径不得大于固定螺栓直径2mm。
5)、螺杆套扣,应用套丝机或套丝板加工,不许断丝。
3.4.2、支架的安装1)、封闭插接母线的拐弯处以及与箱(盘)连接处必须加支架。
直段插接母线支架的距离不应大于2m。
2)、交流母线的固定金具或其它支持金具不形成闭合铁磁回路。
3)、埋注支架用水泥砂浆,灰砂比1:3,32.5级及其以上的水泥,应注意灰浆饱满、严实、不高出墙面,埋深不少于80mm。
4)、固定支架的膨胀螺栓不少于两个。
一个吊架应用两根吊杆,固定牢固,螺扣外露2~4扣,膨胀螺栓应加平垫圈和弹簧垫,吊架应用双螺母夹紧。
5)、支架及支架与埋件焊接处刷防腐油漆应均匀,无漏刷,不污染建筑物。
3.5、封闭母线的安装3.5.1、一般要求1)、封闭母线应按设计和产品技术文件规定进行组装,每段母线组对接续前绝缘电阻测试合格,绝缘电阻值大于20MΩ,才能安装组对。
2)、支座必须安装牢固,母线按分段图、相序、编号、方向和标志正确放置,每相外壳的纵向间隙应分配均匀。
3)、母线与外壳应同心,其误差不得超过5mm,段与段连接时,两相邻段母线及外壳应对准,连接后不应使母线及外壳受到机械应力。
4)、封闭母线不得用裸钢丝绳起吊和绑扎,母线不得任意堆放和在地面上拖拉,外壳上不得进行其他作业,外壳内和绝缘子必须擦拭干净,外壳内不得有遗留物。
5)、橡胶伸缩套的连接头、穿墙处的连接法兰、外壳与底座之间、外壳各连接部位的螺栓应采用力矩扳手紧固,各接合面应密封良好;6)、外壳的相间短路板应位置正确,连接良好,相间支撑板应安装牢固,分段绝缘的外壳应做好绝缘措施。
7)、母线槽,固定距离不得大于2.5m。
水平敷设距地高度不应小于2.2m。
8)、母线的连接方法符合产品技术文件要求。
9)、连接螺栓两侧有平垫圈,相邻垫圈间有大于3mm的间隙,螺母侧装有弹簧垫圈或锁紧螺母。
10)、低压母线交接试验应符合下列的规定:○1、每路配电开关及保护装置的规定、型号,应符合设计要求。
○2、相间和相对地间的绝缘电阻值应大于0.5MΩ。
○3、电气装置的交流工频耐压试验电压为lkV,当绝缘电阻值大于10MΩ时,可采用2500V兆欧表摇测替代,试验持续时间lmin,无击穿闪络现象。
11)、封闭母线的端头应装封闭罩(参见图1),各段母线槽的外壳的连接应是可拆的,外壳间有跨接地线,两端应可靠接地。
图112)、封闭母线与设备连接采用软连接(参见图2)。
母线紧固螺栓应由厂家配套供应,应用力矩扳手紧固。
图23.5.2、封闭母线沿墙水平安装(参见图3)。
安装高度应符合设计要求,无要求时不应距地小于2.2m,母线应可靠固定在支架上。
图33.5.3、封闭母线悬挂吊装(参见图4、图5)。
吊杆直径按产品技术文件要求选择,螺母应能调节。
图4图53.5.4、封闭式母线的落地安装(参见图6)。
安装高度应按设计要求,设计无要求时应符合规范要求。
立柱可采用钢管或型钢制作。
图63.5.5、封闭式母线垂直安装。
沿墙或柱子处,应做固定支架,过楼板处应加装防震装置,并做防水台(参见图7)。
图73.5.6、封闭式母线敷设长度超过40m时,应设置伸缩节,跨越建筑物的伸缩缝或沉降缝处,宜采取适当的措施(图8),设备定货时,应提出此项要求。
图83.5.7、封闭式母线插接箱安装应可靠固定,垂直安装时,安装高度应符合设计要求,设计无要求时,插接箱底口宜为1.4m(参见图9)。
图93.5.8、封闭式母线垂直安装距地1.8m以下应采取保护措施(电气专用竖井、配电室、电机室、技术层等除外)。
3.5.9、封闭式母线穿越防火墙、防火楼板时,应采取防火隔离措施。
3.6、接地检查、绝缘、耐压试验3.6.1、绝缘子的底座、套管的法兰、保护网(罩)及母线支架等可接近裸露导体应接地(PE)可靠。
不应作为接地(PE)的接续导体。
3.6.2、相间和相对地间的绝缘电阻值应大于0.5MΩ;3.6.3、电气装置的交流工频耐压试验电压为lkV,当绝缘电阻值大于10MΩ时,可采用2500V兆欧表摇测替代,试验持续时间l分钟,无击穿闪络现象。
3.7、试运行验收3.7.1、试运行条件:变配电室已达到送电条件,土建及装饰工程及其他工程全部完工,并清理干净。
与插接式母线连接设备及联线安装完毕,绝缘良好。
3.7.2、对封闭式母线进行全面的整理,清扫干净,接头连接紧密,相序正确,外壳接地(PE)良好。
绝缘摇测和交流工频耐压试验合格,才能通电。
3.7.3、在厂家技术员参与下经送电空载运行24h无异常现象,经监理、甲方验收合格,办理验收手续,交建设单位使用,同时提交验收资料。
3.7.4、验收资料包括:交工验收单、变更洽商记录、产品合格证、说明书、测试记录、运行记录等。
4、节能施工措施4.1、母线的截面不得低于设计值。
4.2、母线与母线或母线与设备接线端子,应用力矩扳手拧紧,螺栓受力均匀,不使设备接线端子受额外应力,螺栓搭接制作符合《建筑电气工程施工质量验收规范》GB50303标准中有关规定。
母线搭接螺栓的拧紧力矩如表2序号螺栓规格力矩值(N.m)1 M8 8.8-10.82 M10 17.7-22.63 M12 31.4-39.24 M14 51.0-60.85 M16 78.5-98.16 M18 98.0-127.47 M20 156.9-196.28 M24 274.6-343.25、施工重点分析与应对措施5.1、施工重点分析本工程封闭母线施工的重点是在施工过程中对封闭母线绝缘的保护、免受额外应力和接地的可靠。
5.2、施工重点应对措施5.2.1、封闭母线进场后须做绝缘电阻测试,其绝缘电阻值大于20M Ω,才能安装组对。
测试完后注意保持封闭母线的密封型,防止受潮,存放于干燥的室内。
5.2.2、施工时注意对母线轻拿轻放,防止撞击母线。
用螺栓连接时,两相邻段封闭母线及外壳对准,须用专用力矩扳手拧紧以避免母线产生应力造成局部电阻增加,从而造成发热,增加损耗。
5.2.3、封闭母线采用铜编织带可靠接地,选用配套的铜鼻子,螺母内侧有弹簧垫圈或锁紧螺母。
6、成品保护6.1、封闭插接母线安装完毕,暂时不能送电运行,其现场设置明显标志牌,以防损坏。
