POE牌大全及拉伸强度熔指伸长率原料技术数据大全
韩国LG POE(SEETEC)

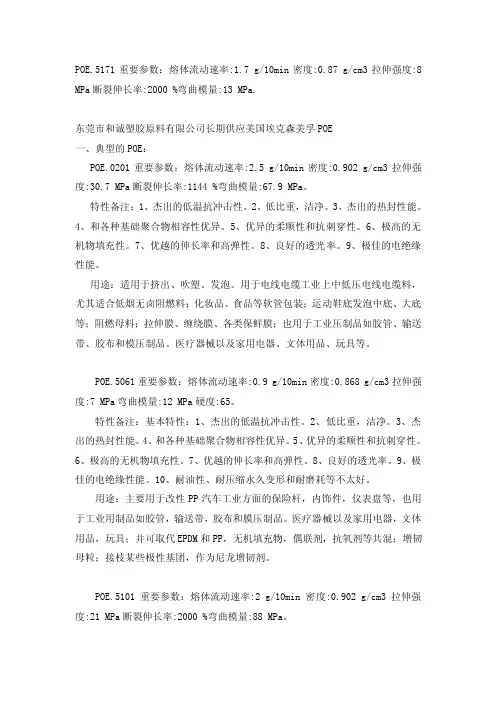

LC170 主要性能：抗冲击，良好的韧性。重要参数：熔融指数1.1、比重0.87、硬度71、抗张强度9.5、断裂伸长率900%、弯曲模量14、撕裂强度40、熔融温度58℃。
LC175 主要性能：抗冲击，良好的韧性。重要参数：熔融指数 1.1、比重0.7、门尼粘度18、硬度63、抗张强度4.4、断裂伸长率900%、撕裂强度34、熔融温度36℃。
LC565 主要性能：抗冲击，高韧性。重要参数：熔融指数5.0、比重0.87、门尼粘度8、硬度54、抗张强度1.8、断裂伸长v领550%、撕裂强度20、熔融温度36℃。
LC670 主要性能：高韧性，高抗冲。重要参数：熔融指数5.0、比重0.87、门尼粘度9、硬度70、抗张强度5.5、断裂伸长率1000%、弯曲模量13、撕裂强度38、熔融温度58℃。埃克森美孚 POE(Exact)

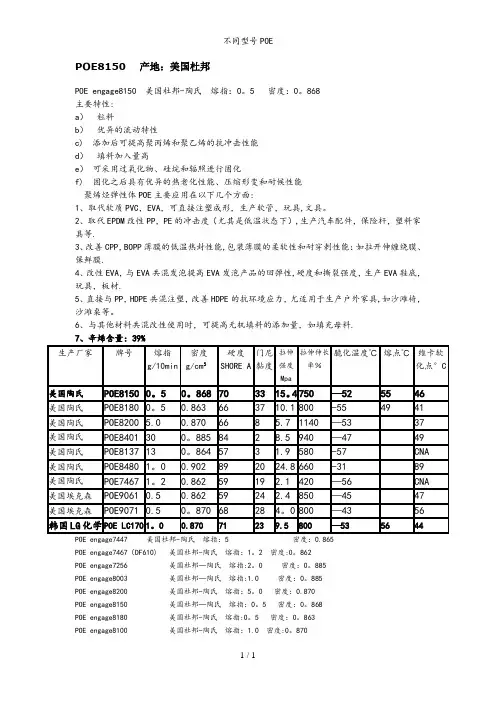

POE 9061 主要性能：高韧性，高抗冲。重要参数：熔融指数0.5、比重0.86、硬度59、弯曲模量6.5、拉伸应力1.7、抗张强度2.4、断裂伸长率1200%、维卡软化点47℃。
POE 6102 主要性能：薄膜，包装。重要参数：比重0.86、乙烯成分16%、硬度66、弯曲模量12、拉伸应力1.9、撕裂强度34、维卡软化点52℃。
POE 0201 主要性能：通用级，共混，发泡。重要参数：硬度90、比重0.90、熔融指数2.5、弯曲模量68、拉伸应力12、断裂伸长率1144%、拉伸强度30、门尼粘度4.0、维卡软化点83℃、熔融温度97℃。
POE 0203 主要性能：通用级，共混，发泡。重要参数：比重0.90、熔融指数 3.0、硬度
87、弯曲模量76、熔融温度94℃、维卡软化点93℃、拉伸应力6.5、抗张强度75、门尼粘度9.1。
POE 5101 重要参数：熔融指数2.0、比重0.90、硬度90、门尼粘度18、抗张强度86、拉伸强度21、弯曲模量88、维卡软化点89℃、熔融温度98℃。
POE 8210 重要参数：比重0.88、熔融指数25、硬度79、弯曲模量26、熔融温度74℃、维卡软化点71℃、拉伸应力2.8、门尼粘度6.0、抗张强度43。
美国陶氏 POE(ENGAGE)
POE 7387 重要参数：比重0.87、熔融指数0.5、门尼粘度54、硬度66、拉伸模量2.9、抗张强度9.1、断裂伸长率810、弯曲模量12、撕裂强度40、维卡软化点46℃、熔融温度50℃。
POE 7447 重要参数：比重0.87、熔融指数5.0、门尼粘度7.0、硬度64、拉伸模量1.7、抗张强度2.4、断裂伸长率550%、弯曲模量7.8、撕裂强度25.0、熔融温度35℃。
POE 7457 重要参数：比重0.8、熔流率3.6、门尼粘度9.0、硬度50、拉伸模量1.31、拉伸强度1.79、断裂伸长率600%、弯曲模量4.14、熔融温度40℃。
POE 7467 重要参数：比重0.86、熔融指数1.2、门尼粘度19、硬度52、拉伸模量1.40、抗张强度2.00、断裂伸长率600%、弯曲模量4.1、撕裂强度21、熔融温度34℃。
POE 8003 重要参数：比重0.88、熔融指数1.0、门尼粘度22、硬度84、拉伸模量4.8、
抗张强度18、断裂伸长率640%、弯曲模量34、弹性体61、维卡软化温度63℃、熔融温度77℃。
POE 8100 重要参数：比重0.87、熔融指数1.0、门尼粘度24、硬度73、拉伸模量2.9、抗张强度9.76、断裂伸长率810%、弯曲模量14、撕裂强度40、维卡软化点45℃、熔融温度60℃。
POE 8107 重要参数：比重0.87、熔流率1.0、门尼粘度24、硬度73、拉伸模量2.9、抗张强度9.76、断裂伸长率810%、弯曲模量14.3、维卡软化点45℃、熔融温度60℃。POE 8130 重要参数：比重0.86、熔流率13、门尼粘度4、硬度63、拉伸模量1.8、抗张强度2.4、断裂伸长率800%、弯曲模量7.8、熔融温度56℃。
POE 8137 重要参数：比重0.86、熔融指数13.0、门尼粘度4、硬度63、拉伸模量1.8、抗张强度2.4、断裂伸长率800%、弯曲强度7.8、撕裂强度26、熔融温度56℃。
POE 8150 重要参数：比重0.87、熔融指数0.5、门尼粘度33、硬度70、拉伸模量2.6、抗张强度9.5、断裂伸长率810%、弯曲模量15.0、撕裂强度37、维卡软化点46℃、熔融温度55℃。
POE 8157 重要参数：比重0.87、熔流率0.5、门尼粘度33、硬度70、拉伸模量2.6、抗张强度9.5、断裂伸长率810%、弯曲模量15、维卡软化点46℃、熔融温度55℃。
POE 8180 重要参数：比重0.86、熔融指数0.5、门尼粘度37、硬度63、拉伸模量1.90、抗张强度6.3、断裂伸长率910%、弯曲模量8.5、撕裂强度32、维卡软化点41℃、熔融温度47℃。
抗张强度5.7、断裂伸长率1100%、弯曲模量10.9、撕裂强度37.0、维卡软化点37℃、熔融温度59℃。
POE 8207 重要参数：比重0.87、熔流率5.0、门尼粘度8、硬度66、拉伸模量2.3、抗张强度5.7、断裂伸长率1100%、弯曲模量10.9、维卡软化点37℃、熔融温度59℃。
POE 8400 重要参数：比重0.87、熔融指数30、门尼粘度2.0、硬度72、抗张强度3.30、断裂伸长率1000%、弯曲模量12.1、维卡软化点41℃、熔融温度60℃。
POE 8401 主要性能：高流动，高透明。重要参数：比重0.88、熔融指数30、门尼粘度2.0、硬度84、拉伸模量4.0、抗张强度8.5、断裂伸长率940%、弯曲模量30、撕裂强度56、维卡软化点49℃、熔融温度80℃。
POE 8402 主要性能：高流动，高透明，抗冲击。重要参数：比重0.90、熔融指数30、门尼粘度2.0、硬度88、拉伸模量6.7、抗张强度11.3、断裂伸长率910%、弯曲模量72、撕裂强度79、维卡软化点72℃、熔融温度96℃。
POE 8407 主要性能：高流动，加入滑石粉。重要参数：比重0.87、熔融指数30、门尼粘度2.0、硬度72、抗张强度3.3、断裂伸长率1000%、弯曲模量12.1、维卡软化点41℃、熔融温度60℃。
POE 8411 重要参数：比重0.88、熔融指数18、门尼粘度3、硬度81、拉伸模量3.3、抗张强度7.3、断裂伸长率1000%、弯曲模量19.5、撕裂强度47、维卡软化点45℃、熔融温度76℃。
张强度20、断裂伸长率690%、弯曲模量54、维卡软化点75℃、熔融温度93℃。
POE 8440G 重要参数：比重0.89、熔流率1.6、门尼粘度13、硬度86、拉伸模量6.3、抗张强度20、断裂伸长率690%、弯曲模量54、维卡软化点75℃、熔融温度93℃。
POE 8450 主要性能：耐老化，耐候。重要参数：比重0.90、熔融指数3.0、门尼粘度10、硬度90、拉伸模量7.3、抗张强度22、断裂伸长率750%、弯曲模量76、撕裂强度90、维卡软化点84℃、熔融温度97℃。
POE 8450G 重要参数：比重0.90、熔流率3.0、门尼粘度10、硬度90、拉伸模量7.3、抗张强度22、断裂伸长率750%、弯曲模量76、维卡软化点84℃、熔融温度97℃。
POE 8452 重要参数：比重0.87、熔流率3.0、门尼粘度11、硬度74、拉伸模量3.0、抗张强度11、断裂伸长率950%、弯曲模量16、维卡软化点48℃、熔融温度66℃。
POE 8457 重要参数：比重0.87、熔流率3.0、门尼粘度11、硬度74、拉伸模量3.0、抗张强度11、断裂伸长率950%、弯曲模量16.5、维卡软化点48℃、熔融温度66℃。
POE 8480 主要性能：高韧性，柔软性。用途：鞋材，交联发泡材料，共混，管材。重要参数：比重0.90、熔融指数1.0、门尼粘度20、硬度89、拉伸模量8.0、抗张强度25、断裂伸长率660%、弯曲模量83、撕裂强度91、维卡软化点89℃、熔融温度99℃。
POE 8540 主要性能：透明，良好的韧性和柔软性。重要参数：比重0.90、熔融指数1.0、门尼粘度20、硬度90、拉伸模量9.6、抗张强度28、断裂伸长率750%、弯曲模量114、撕裂强度103、维卡软化点97℃、熔融温度104℃。
POE 8842 主要性能：共混，添加滑石粉。重要参数：比重0.85、熔融指数1.0、门尼粘度25、硬度54、拉伸模量1.4、抗张强度3.0、断裂伸长率1200%、弯曲模量4.5、撕裂强度25、熔融温度38℃。
POE塑料是采用茂金属催化剂的乙烯和辛烯实现原位聚合的热塑性弹性体
POE 特点：
（1）辛烯的柔软链卷曲结构和结晶的乙烯链作为物理交联点，使它既有优异的韧性又有良好的加工性。（2）POE塑料分子结构中没有不饱和双键，具有优良的耐老化性能。
（3）POE塑料分子量分布窄，具有较好的流动性，与聚烯烃相容性好。
（4）良好的流动性可改善填料的分散效果，同时也可提高制品的熔接痕强度
POE 性能：
随着POE塑料含量的增加，体系的冲击强度和断裂伸长率有很大的提高。南京塑泰的马来酸酐接枝POE是多元聚合物接枝体系兼具增韧和相容功率，用于：PA/ PE、PA/PP、PC/ABS 合金，可大大提高合金的韧性
可见，POE塑料对PP有优良的增韧作用，与PP、活性碳酸钙有较好的相容性。这是因为
POE塑料的分子量分布窄，分子结构中侧辛基长于侧乙基，在分子结构中可形成联结点，在各成分之间起到联结、缓冲作用，使体系在受到冲击时起分散、缓冲冲击能的作用，减少银纹因受力发展成裂纹的机会，从而提高了体系的冲击强度。当体系受到阻力时，由于这些联结点所形成的网络状结构可以发生较大的形变，所以，体系的断裂伸长率有显着的增加，当POE塑料的含量增加时，体系的拉伸强度、弯曲强度和弯曲模量均有所下降，这是由POE塑料本身的性能决定的，故POE塑料的含量应控制在20%以下。 POE塑料的含量与熔融指数的关系，加入POE塑料后，体系的熔融指数增加。POE塑料本身的流动性较好，它的加入，同时也改善了整个体系的流动性，当POE塑料含量超过15份以后，体系的熔融指数基本没有变化，若要继续提高体系的流动性，则不能完全依赖于POE塑料。
POE 应用领域：
主要用于改性增韧PP、PE和PA等聚合改性、鞋底。其次用在汽车工业方面制作保险杠、挡泥板、方向盘、垫板等等。电线电缆工业上耐热性和耐环境性要求高的绝缘层和护套。也用于工业用制品如胶管、输送带、胶布和模压制品。医疗器械以及家用电器、文体用品、玩具等，以及包装薄膜，尤其适合低烟无卤阻燃料；化妆品、食品等软管包装；运动鞋底发泡中底、大底等；阻燃母料；拉伸膜、缠绕膜、各类保鲜膜；也用于工业压制品如胶管、输送带、胶布和模压制品等
断裂伸长率的真正意义
断裂伸长率的概念及测试要素 国家塑料行业研究所 如PPAW564的材料性能： 其中断裂伸长率250%，低温切口冲击强度5kg-cm/cm，用在洗衣机滚筒里面的，而用在保险杠的PC/PBT中有高抗冲的，但断裂伸长率却没有那么高。这两种材料中，为什么PP料中的时候要那么高的断裂伸长率，这是为什么的呢？PC/PBT中的呢？ 冲击强度可以看做单位截面破坏时消耗的能量。撇开面积因素，我们考察能量。能量=力×距离。力是强度因素，就是应力；距离就是形变因素，比如断裂伸长率什么的。这样，一个冲击强度高的材料，它可能是强度因素显著（拉伸强度大），而断裂伸长率中等或小。所以说，一个冲击高的材料，断裂伸长率可能不大。 断裂伸长率是大是小，取决于基体树脂分子链的柔性。象PE、PP的分子链都是柔性分子，断裂伸长率都是500以上，当然如果加入很多粒径细的滑石粉，聚合物分 子会受到填料对其构象变化的限制，从而导致伸长率降低至几十个。玻纤增强PP的
伸长率常有几个。PC/PBT这种材料，韧性可以较高，也是高抗冲材料，但是PC、PBT都是分子链比较刚性的材料，形变率并不大。所以，冲击强度和断裂伸长率不是简单的正比关系，只有两种材料的结构类似时才可以通过冲击强度比较断裂伸长率。 说断裂伸长率，我觉得用分子量，和聚合度这些表示相关性更加好 应该还跟聚集态结构，共混体系的相结构有关。 断裂伸长率与分子量、聚集态、相结构多少也是有关系的，但是从根本上讲，还是与大分子柔性有关。下面以PP为例说明。 ①与分子量有关，但是大分子柔性已经考虑了分子量因素，分子量大的分子柔性大。就像一块小的钢板，你很难使其变形，但是大的钢板自己都忽悠忽悠的，这是尺度变大其刚度下降的类比例子。身材苗条的姑娘显得婀娜多姿也是同样道理。 ②聚集态也包含在分子柔性里。结晶PP与非晶PP（熔体急冷可得），尽管结晶P P的分子链柔性下降，但是由于其在拉伸时构象变化可逆，仍然可以看成分子柔性相同，这时结晶不结晶不会影响其断裂伸长率的。取向态的PP，如BOPP，断裂伸长率很小，这时它的分子刚性也很大，它绷直了以后缺乏了柔性。多相体系方面，PP与P P＋GF，这两个材料的断裂伸长率有很大差别。这是聚集态不同造成的，但其本质就是GF限制了PP分子链的运动性，使PP柔性下降。最后一个非PP体系--PVC。硬PV C没有或很少增塑剂，PVC分子之间范德华力很大，分子链构象受限， 分子链柔性差，所以断裂伸长率只有数十个。增塑后的软PVC，则因增塑
抗拉强度与伸长率测试方法与设备介绍
抗拉强度与伸长率测试方法与设备介绍 抗拉强度与伸长率测试方法与设备介绍 抗拉强度与伸长率，是指材料在拉断前承受的最大应力值与断裂时的伸长率。通过检 测能够有效解决材料抗拉强度不足等问题。Labthink 兰光研发生产的智能电子拉力试验 机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、 保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的抗拉强度与伸长率指 标测试。 抗拉强度与伸长率方法： 试样制备：宽度15mm ，取样长度不小于 150mm ，确保标距100mm ；对材料变形率较大试样，标距不得少于50mm 。 试验速度：500±30mm/min 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松 紧适宜。 抗拉强度（单位面积上的力）计算公式： 拉伸强度计算公式σ=F/(b×d) σ：抗拉强度（MPa ） F ：力值（N ） Labthink 兰光|包装检测仪器优秀供应商山东省济南市无影山路144号 b ：宽度（mm ） d ：厚度（mm ） 抗拉强度检测用设备——XLW(EC)智能电子拉力试验机： Labthink 兰光XLW(EC)智能电子拉力试验机专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、金属箔、 隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸、剥离、变形、撕裂、热封、粘合、 穿刺力、开启力、低速解卷力、拨开力等性能测试。 XLW(EC) 是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；优于0.5级测试精度有效地保证了试验结果的准确性；系统支持拉压双向试验模式，试验 速度可自由设定；一台试验机集成拉伸、剥离、撕裂、热封等八种独立的测试程序，为用 户提供了多种试验项目选择；气动夹持试样，防止试样滑动，保证测试数据的准确性。 测试原理：
实验4 聚合物拉伸强度和断 裂伸长率的测定

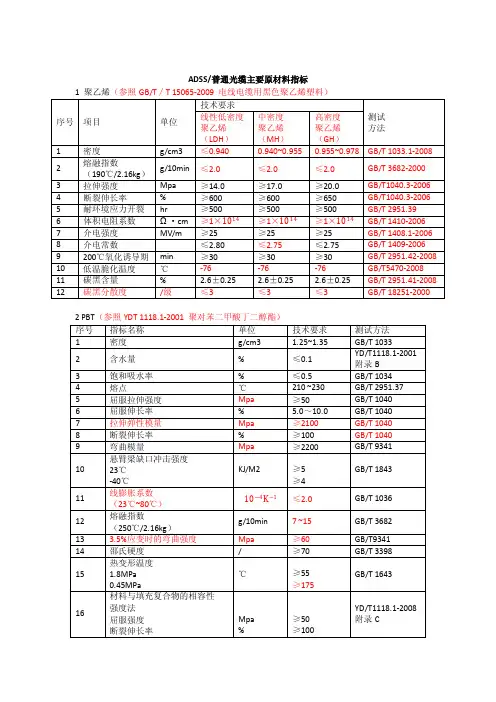

实验4 聚合物拉伸强度和断裂伸长率的测定 1. 实验目的 （1）熟悉高分子材料拉伸性能测试标准条件和测试原理。 （2）掌握测定聚合物拉伸强度和断裂伸长率的测定方法。 （3）考察拉伸速度对聚合物力学性能的影响。 2. 实验原理 拉伸试验是在规定的试验温度、试验速度和湿度条件下，对标准试样沿其纵轴方向施加拉伸载荷，直到试样被拉断为止。基本公式： （2－13） （2－14） （2－15） 式中，伸长率即应变；为应力；为样品某时刻的伸长；为初始长度；为初始横截面积；为拉伸力；为拉伸模量。 聚合物的拉伸性能可通过其应力－应变曲线来分析，典型的聚合物拉伸应力－应变曲线如图2－28（左）所示。在应力－应变曲线上，以屈服点为界划分为两个区域。屈服点之前是弹性区，即除去应力后材料能恢复原状，并在大部分该区域内符合虎克定律。屈服点之后是塑性区，即材料产生永久性变形，不再恢复原状。根据拉伸过程中屈服点的表现，伸长率的大小以及其断裂情况，应力－应变曲线大致可分为如图2－28（右）所示的五种类型：①软而弱；②硬而脆；③硬而强；④软而强；⑤硬而韧。
图2－28 五种典型聚合物拉伸应力－应变曲线1－软而弱；2－硬而脆；3－硬而强；4－软而强；5－硬而韧 本实验在不同应变速度下测定聚乙烯的应力－应变曲线。 将已知长度和横截面积的样品，夹在两个夹具之间，以恒速拉伸至断裂，测定应力随伸长的变化。分析在不同应变速度时测定的数据，可以了解材料的强度、韧性及极限性能。 有合适的样品架或可设法固定住的聚合物都可进行本实验。 均匀的样品重复性可优于±5％。但由于制各样品和实验操作中存在的一些不可避免的可变因素，使重复性比此数值要差些。 3. 实验设备和材料 （1）仪器设备 万能电子拉力机(日本岛津AG－lOKNA)，游标卡尺、直尺。 万能电子拉力机测试主体结构示意图，如图2－29所示。
抗拉强度与伸长率测试方法与设备介绍
抗拉强度与伸长率测试方法与设备介绍
抗拉强度与伸长率，是指材料在拉断前承受的最大应力值与断裂时的伸长率。通过检测能够有效解决材料抗拉强度不足等问题。Labthink兰光研发生产的智能电子拉力试验机系列产品，可专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、医用敷料、保护膜、金属箔片、隔膜、背板材料、无纺布、橡胶、纸张等产品的抗拉强度与伸长率指标测试。 抗拉强度与伸长率方法： 试样制备：宽度15mm，取样长度不小于150mm，确保标距100mm；对材料变形率较大试样，标距不得少于50mm。 试验速度：500±30mm/mi n 试样夹持：试样置于试验机两夹具中，使试样纵轴与上下夹具中心连线重合，夹具松紧适宜。 抗拉强度（单位面积上的力）计算公式： 拉伸强度计算公式σ=F/(b×d) σ：抗拉强度（MPa） F：力值（N）
b：宽度（mm） d：厚度（mm） 抗拉强度检测用设备——XLW(EC)智能电子拉力试验机： Labthink兰光XLW(EC)智能电子拉力试验机专业适用于塑料薄膜、复合材料、软质包装材料、塑料软管、胶粘剂、胶粘带、不干胶、医用贴剂、保护膜、组合盖、金属箔、隔膜、背板材料、无纺布、橡胶、纸张等产品的拉伸、剥离、变形、撕裂、热封、粘合、穿刺力、开启力、低速解卷力、拨开力等性能测试。 XLW(EC)是一款专业用于测试各种软包装材料拉伸性能等力学特性的电子拉力试验机；优于0.5级测试精度有效地保证了试验结果的准确性；系统支持拉压双向试验模式，试验速度可自由设定；一台试验机集成拉伸、剥离、撕裂、热封等八种独立的测试程序，为用户提供了多种试验项目选择；气动夹持试样，防止试样滑动，保证测试数据的准确性。 测试原理： 将试样装夹在夹具的两个夹头之间，两夹头做相对运动，通过位于动夹头上的力值传感器和机器内置
胶粘剂拉伸强度试验标准
胶粘剂拉伸强度试验标准在胶接接头受拉伸应力作用时，有三种不同的接头受力方式。 (1)拉伸应力和胶接面互相垂直，并且通过胶接面中心均匀地分布在整个胶接面上，这一应力均匀拉伸应力，又称正拉伸应力。 (2)拉伸应力分布在整个胶接面上，但力呈不均匀分布，此种情况称为不均匀拉伸。 (3)和不均匀拉伸相比，它的力作用线不是捅咕试样中心，而偏于试样的一端；它的受力面不是对称的，而是不对称的，这种拉伸叫不对称拉伸，人们有时将这一试验叫撕离试验或劈裂试验，以示和剥离相区别。 一.拉伸强度试验(条型和棒状) 拉伸强度试验又叫正拉强度试验或均匀扯离强度试验。 1.原理 由两根棒状被粘物对接构成的接头，其胶接面和试样纵轴垂直，拉伸力通过试样纵轴传至胶接面直至破坏，以单位胶接面积所承受的最大载荷计算其拉伸强度。 2.仪器设备 拉力试验机应能保证恒定的拉伸速度，破坏负荷应在所选刻度盘容量的1 0%-90%范围内。拉力机的响应时间应短至不影响测量精度，应能测得试样断裂时的破坏载荷，其测量误差不大于1%。拉力试验机应具有加载时可和试样的轴线和加载方向保持一致的，自动对中的拉伸夹具。 固化夹具，能施加固定压力，保证正确胶接和定位。 3.试验步骤 (1)试棒和试样试棒为具有规定形状，尺寸的棒状被粘物。试样为将两个试棒通过一定工艺条件胶接而成的被测件。 除非另有规定，其试棒尺寸见表8-4。其试样尺寸的选择视待测胶黏剂的强度，拉力机的满量程，试棒本身材质的强度以及试验时环境因素而定。 表8-4 圆柱形和方形试棒尺寸 试棒直径和边长a/mm 直径/ L/mm 胶接面表面粗糙
b/mm mm 度Ra/um 10±0.1 15±0.1 25±0.1 10 12 15 5 7 9 30 45 50 0.8 0.8 0.8 用于试棒加工的金属材料有45号钢，LY12CZ铝合金，铜，H62黄铜等。非金属材料有层压塑料等。层压制品试棒，其层压平面应和试棒一个侧面平行，试棒上的销孔应和层压平面垂直。 试棒的表面处理，涂胶及试样制备工艺，应符合产品标准规定。胶接好试样，以周围略有一圈细胶梗为宜，此时不必清除，若需清除余胶，则应在固化后进行。 (2)试验在正常状态下，金属试样从试样制备完毕到测试之间，最短停放时间为16h，最长为1个月，非金属试样至少停放40h。 试样应在试验环境下停放30min以上，将它安装在拉力试验机夹具上，测试其破坏负荷，对电子拉力机试验机应使试样在(60±20)s内破坏；有时对机械式拉力机则采用10mm/min拉伸速度。 4.结果评定 试验结果以5个试样拉伸强度算术平均值表示，取3位有效数字。 同时应记下每个试样的破坏类型，如界面破坏，胶层内聚破坏，被粘物破坏和混合破坏。 5.影响因素 (1)应力分析粘接接头在受到垂直于粘接面应力作用时，应力分布比受剪切应力要均匀得多，但根据理论推测和应力分布试验证实，在拉伸接头边缘也存在应力集中。为证实这一点，有人采用一定厚度的橡胶胶接在试样中以代替胶黏剂，发现试样在拉伸时，橡胶中部有明显收缩。说明在接头受正拉伸应力作用，剪切应力则集中在试样胶黏剂-空气-被粘体的三者边界处最大，也就是说在这一点上应力最集中。如果我们胶接后两半圆柱体错位大，则试样的轴线偏离了加载方向中心线，这是经常会发生的。那么，就存在有劈应力，而使边缘应力集中急剧增加。当边界应力大到一个临界值时，胶层边缘就发生开裂，裂缝迅速地扩展到整个胶接面上。从对拉伸试样的应力分布进行分析表明，胶接试件的尺寸和模量，胶层的厚度，胶黏剂的模量都影响接头边缘的应力分布系数大小，因此也必然会影响它的强度值。和拉伸剪切试样一样，加载速度和试样温度也影响拉伸强度。 (2)试样尺寸
拉伸强度
拉伸强度拉伸强度(tensile strength)是指材料产生最大均匀塑性变形的应力。也就是抵抗拉抻变形的能力. （1）在拉伸试验中，试样直至断裂为止所受的最大拉伸应力即为拉伸强度，其结果以MPa 表示。有些错误地称之为抗张强度、抗拉强度等。 （2）用仪器测试样拉伸强度时，可以一并获得拉伸断裂应力、拉伸屈服应力、断裂伸长率等数据。 （3）拉伸强度的计算：σt = p /( b×d) 式中，σt为拉伸强度（MPa），p为最大负荷（N），b为试样宽度（mm），d为试样厚度（mm）。 注意：计算时采用的面积( b×d)是断裂处试样的原始截面积，而不是断裂后端口截面积。（4）在应力应变曲线中，即使负荷不增加，伸长率也会上升的那一点通常称为屈服点，此时的应力称为屈服强度，此时的变形率就叫屈服伸长率；同理，在断裂点的应力和变形率就分别称为断裂拉伸强度和断裂伸长率。 拉伸强度表征材料抵抗（拉伸）破坏的极限能力 塑性变形（Plastic Deformation），的定义是物质-包括流体及固体在一定的条件下，在外力的作用下产生形变，当施加的外力撤除或消失后该物体不能恢复原状的一种物理现象。 弯曲强度就是材料在受弯曲作用的时候最大弯矩截面上所能抵抗的最大正应力。或者说是物体抵抗弹性变形（塑性变形）的能力，也叫做物体的刚性。 弯曲模量又称挠曲模量。是弯曲应力比上弯曲产生的形变。材料在弹性极限内抵抗弯曲变形的能力。弯曲强度除与材料的抗拉强度有关系外，还与材料的截面形状有关系。 很多材质相同，也就是抗拉强度一样，由于截面形状不同，就具有了不同的弯曲强度 模量=应力/应变 拉伸模量即拉伸的应力与拉伸所产生的形变之比弯曲模量即弯曲应力与弯曲所产生的形变之比 拉伸强度是表征材料的强度，伸长率是表征刚度，弯曲模量和弯曲强度都是表征弯曲特性的，弯曲模量和弯曲强度越小，说明材料越脆，柔韧性就越差 至于为什么要测量拉伸强度、弯曲强度和弯曲模量呢？我认为，根据这些数据可以决定材料做什么产品。许多制品的实际使用寿命与拉伸强度和弯曲强度有较好的相关性，例如，传送带，电缆 耐热性，指物质在受热的条件下仍能保持其优良的物理机械性能的性质。
抗拉强度_延伸率_屈服强度
问题：什么是抗拉强度，延伸率，屈服强度？ 球铁管是一种即有高强度和高弹性的输水管道，球铁管优秀的力学性能是它在种类繁多的输水管材中立于不败之地的保证，因而我们有必要对描述球铁管的各种力学性能做一番介绍： 1． 延伸率 延伸率主要衡量球墨铸铁塑性性能-即发生永久变形而不至于断裂的性能。 δ= (L-L 0)/L 0*100% δ---伸长率 L 0----试样原长度 L----试样受拉伸断裂后的长度 2． 强度 强度是金属材料在外力作用下抵抗永久变形和断裂的能力。工程上常用来表示金属材料强度的指标有屈服强度和抗拉强度。 a. 屈服强度是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。 δS =Fs/A O Fs----试样产生屈服现象时所承受的最大外力（N ） A O ----试样原来的截面积（mm 2） δS ---屈服强度(Mpa) b. 抗拉强度是指金属材料在拉断前所能承受的最大应力，用δb =F O /A O F O ----试样在断裂前的最大外力（N ） A O ----试样原来的截面积（mm 2） δb ---抗拉强度（Mpa ） Table:三种不同材料之间的机械性能对比 对于球墨铸铁管而言，其试样实际就是取自插口处试样加工过后的试棒；对球墨铸铁管件而言，其试样通常是取自与管件同批的铁水铸出的Y 型试块加工成的试棒。 管材和管件的抗拉强度实验，就是用试棒拉断前的最大持续力除以试棒面积计算得出的抗拉强度。把试棒断裂的两部分拼在一起测量伸长的标距，用伸长标距与初始标距之比求得伸长率。 不同的管材之间因为力学性能实验方法有别，所以某些管材宣传他们的力学性能甚至优于铸铁管是毫无根据的。 退火球墨铸铁 铸态球墨铸铁管 灰口铁管 屈服强度 ≥300MPa 未定义 未定义 抗拉强度 ≥420MPa ≤300MPa ≥200 MPa 延伸率 ≥10% ≥3% ≤3% 断裂形式 塑性变形 突然断裂 突然断裂
抗拉强度伸长率的检测及冷弯性能检测作业指导书
抗拉强度伸长率的检测及冷弯性能检测作业指导书 5.1.1 试验目的：检测钢筋的抗拉强度、伸长率。 5.1.2 依据标准：《金属材料室温拉伸试验方法》（GB228.1-2010） 5.1.3 仪器设备 万能材料试验机 游标卡尺 钢直尺。 5.1.4 试验步骤： 1、开动万能材料试验机，根据试样直径选择对应的量程，使指针归零。 2、把试样夹紧在试验机上，屈服前应力增加速度为10MPa/s。 3、抗拉强度测定： 采用图解方法和指针方法测定抗拉强度。对于有明显屈服现象的金属材料，从记录力----延伸曲线或力----位移曲线图，或从测力度盘，读取过了屈服阶段之后的最大力；对于呈现无明显屈服现象的金属材料，从记录的力----延伸曲线或力----位移曲线图，或从测力度盘，读取试验过程中的最大力。最大力除以试样原始横截面积得到抗拉强度。 4、伸长率的测定：
为了测定断后伸长率，应将试样断裂的部分仔细地配接在一起，使其轴线处于同一直线上，确保试样断裂部分适当接触后，测量试样断后的标距。用分辨力优于0.1mm 的量具或测量装置测定断后标距,精确至±0.25 mm。原则上只有断裂处与最接近的标距标记的距离，不小于原始标距的三分之一情况方为有效。但断后伸长率大于或等于规定值，不管断裂位置处于何处测量均为有效。 标距范围内伸长的长度除以标准标距得断后伸长率。 为避免发生标距以外的断裂造成试样报废，可采用位移方法测定。
10.5.2 冷弯性能检测 5.2.1 试验目的：测定钢筋的抗弯性能。 5.2.2 依据标准：《金属材料弯曲试验方法》（GB232-2010） 5.2.3 仪器设备：万能材料试验机及不同直径的弯心。 5.2.4 试验步骤： 1、开动万能材料试验机，将按规定所取的试样放置在万能材料试验机支架上（按标准调节支架间距），根据试样的直径选择对应的弯头直径。 2、对试样进行加荷，以平稳加压向试样缓缓施加试验力，直至试样弯到规定角度或出现裂纹、裂缝、裂断时为止。
POE牌大全及拉伸强度熔指伸长率原料技术数据大全
韩国LG POE(SEETEC) LC170 主要性能：抗冲击，良好的韧性。重要参数：熔融指数1.1、比重0.87、硬度71、抗张强度9.5、断裂伸长率900%、弯曲模量14、撕裂强度40、熔融温度58℃。 LC175 主要性能：抗冲击，良好的韧性。重要参数：熔融指数 1.1、比重0.7、门尼粘度18、硬度63、抗张强度4.4、断裂伸长率900%、撕裂强度34、熔融温度36℃。 LC565 主要性能：抗冲击，高韧性。重要参数：熔融指数5.0、比重0.87、门尼粘度8、硬度54、抗张强度1.8、断裂伸长v领550%、撕裂强度20、熔融温度36℃。 LC670 主要性能：高韧性，高抗冲。重要参数：熔融指数5.0、比重0.87、门尼粘度9、硬度70、抗张强度5.5、断裂伸长率1000%、弯曲模量13、撕裂强度38、熔融温度58℃。埃克森美孚 POE(Exact) POE 9061 主要性能：高韧性，高抗冲。重要参数：熔融指数0.5、比重0.86、硬度59、弯曲模量6.5、拉伸应力1.7、抗张强度2.4、断裂伸长率1200%、维卡软化点47℃。 POE 6102 主要性能：薄膜，包装。重要参数：比重0.86、乙烯成分16%、硬度66、弯曲模量12、拉伸应力1.9、撕裂强度34、维卡软化点52℃。 POE 0201 主要性能：通用级，共混，发泡。重要参数：硬度90、比重0.90、熔融指数2.5、弯曲模量68、拉伸应力12、断裂伸长率1144%、拉伸强度30、门尼粘度4.0、维卡软化点83℃、熔融温度97℃。 POE 0203 主要性能：通用级，共混，发泡。重要参数：比重0.90、熔融指数 3.0、硬度
钢筋的屈服强度和抗拉强度
钢筋的屈服强度和抗拉强度 HPB235钢筋，屈服点强度为235MPa，（延伸率为17%）； HRB335钢筋，屈服点强度为335MPa，（延伸率为16%)； HRB400钢筋，屈服点强度为400MPa，（延伸率为15%）。 根据规定，直径28－40的钢筋，断后延伸率可降低1%，40以上的钢筋可降低2%。 以上要求是交货检验的最小保证值 实验钢筋的拉伸试验 简单的说就是钢筋伸长段与钢筋原长的比。 ①钢筋强度的计算 试件的屈服强度按下式计算： 式中ps——屈服点荷载，n； a0——试件横截面积，cm2。 试件的抗拉强度按下式计算： 式中p0——屈服点荷载，n； a0——试件横截面积，cm2。 ②伸长率的测定 a. 将已拉断试件的两段在断裂处对齐，尽量使其轴线位于一条
直线上。如拉断处由于各种原因形成缝隙，则此缝隙应计入试件拉断后的标距部分长度内。 b. 如拉断处到邻近标距端点的距离大于(1／3)l0时，可用卡尺直接量出已被拉的标距长度l1（mm)。 c. 如拉断处到邻近的标距端点的距离小于或等于(1/3)l0时，可按移位法计算。 d. 伸长率按下式计算（精确至1％）： 式中δ——伸长率，％，精确至1％； l0——原标距长度，mm； l1——试件拉断后直接量出或按移位法确定的标距部分的长度，mm（测量精确 mm）。 e. 如试件在标距端点上或标距外断裂，则试验结果无效，应重作试验。 将测试、计算所得到的结果δ10、δ5（δ10、δ5分别表示l0＝10a和l0＝5a时的断后伸长率），对照国家规范对钢筋性能的技术要求，如达到标准要求则合格，如未达到，可取双倍试验重做，如仍未达到标准者，则钢筋的伸长率不合格。 联系电话： 企业网址：山东金业机械有限公司
拉伸强度试验
拉伸强度试验 在胶接接头受拉伸应力作用时，有三种不同的接头受力方式。 （1）拉伸应力与胶接面互相垂直，并且通过胶接面中心均匀地分布在整个胶接面上，这一应力均匀拉伸应力，又称正拉伸应力。 （2）拉伸应力分布在整个胶接面上，但力呈不均匀分布，此种情况称为不均匀拉伸。 （3）与不均匀拉伸相比，它的力作用线不是捅咕试样中心，而偏于试样的一端；它的受力面不是对称的，而是不对称的，这种拉伸叫不对称拉伸，人们有时将这一试验叫撕离试验或劈裂试验，以示与剥离相区别。 一.拉伸强度试验（条型和棒状） 拉伸强度试验又叫正拉强度试验或均匀扯离强度试验。 1.原理 由两根棒状被粘物对接构成的接头，其胶接面和试样纵轴垂直，拉伸力通过试样纵轴传至胶接面直至破坏，以单位胶接面积所承受的最大载荷计算其拉伸强度。 2.仪器设备 拉力试验机应能保证恒定的拉伸速度，破坏负荷应在所选刻度盘容量的10% -90%范围内。拉力机的响应时间应短至不影响测量精度，应能测得试样断裂时的破坏载荷，其测量误差不大于1%。拉力试验机应具有加载时可与试样的轴线和加载方向保持一致的，自动对中的拉伸夹具。 固化夹具，能施加固定压力，保证正确胶接与定位。 3.试验步骤 （1）试棒与试样试棒为具有规定形状，尺寸的棒状被粘物。试样为将两个试棒通过一定工艺条件胶接而成的被测件。 除非另有规定，其试棒尺寸见表8-4。其试样尺寸的选择视待测胶黏剂的强度，拉力机的满量程，试棒本身材质的强度以及试验时环境因素而定。 金属材料有层压塑料等。层压制品试棒，其层压平面应与试棒一个侧面平行，试棒上的销孔应与层压平面垂直。 试棒的表面处理，涂胶及试样制备工艺，应符合产品标准规定。胶接好试样，以周围略有一圈细胶梗为宜，此时不必清除，若需清除余胶，则应在固化后进行。 （2）试验在正常状态下，金属试样从试样制备完毕到测试之间，最短停放时间为16h，最长为1个月，非金属试样至少停放40h。
钢材的物理力学性能和机械性能表
钢材的物理力学性能和机械性能表 钢材的主要机械性能(也叫力学性能)通常是指钢材在标准条件下均匀拉伸.冷弯和冲击等. 单独作用下所显示的各种机械性能。钢材通常有五大主要的机械性能指标：通过一次拉伸试验可得到抗拉强度，伸长率和屈服点三项基本性能； 通过冷弯试验可得到钢材的冷弯性能； 通过冲击韧性试验可得到冲击韧性。 1.屈服点(σs) 钢材或试样在拉伸时，当应力超过弹性极限，即使应力不再增加，而钢材或试样仍继续发生明显的塑性变形，称此现象为屈服，而产生屈服现象时的最小应力值即为屈服点。 设Ps为屈服点s处的外力，Fo为试样断面积，则屈服点σs =Ps/Fo(MPa)，MPa称为兆帕等于N(牛顿)/mm2，(MPa=106Pa，Pa：帕斯卡=N/m2) 2.屈服强度(σ0.2) 有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值(一般为原长度的0.2%)时的应力，称为条件屈服强度或简称屈服强度σ0.2 。 3.抗拉强度(σb) 材料在拉伸过程中，从开始到发生断裂时所达到的最大应力值。它表示钢材抵抗断裂的能力大小。与抗拉强度相应的还有抗压强度、抗弯强度等。 设Pb为材料被拉断前达到的最大拉力，Fo为试样截面面积，则抗拉强度σb= Pb/Fo (MPa)。
4.伸长率(δs) 材料在拉断后，其塑性伸长的长度与原试样长度的百分比叫伸长率或延伸率。 5.屈强比(σs/σb) 钢材的屈服点(屈服强度)与抗拉强度的比值，称为屈强比。屈强比越大，结构零件的可靠性越高，一般碳素钢屈强比为0.6-0.65，低合金结构钢为 0.65-0.75合金结构钢为0.84-0.86。 6.硬度 硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。 ⑴布氏硬度(HB) 以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。 ⑵洛氏硬度(HR) 当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。根据试验材料硬度的不同，分三种不同的标度来表示： HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。 HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。 HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材
断裂伸长率的真正意义
断裂伸长率的真正意义？ 上海北京顺德等 文章来自于塑料产业论坛（https://www.360docs.net/doc/3018390652.html,） Hugewave问：（论坛会员） 近日看到相关材料的断裂伸长率觉得有次奇怪之处，但又说不出为什么来，想请各位帮小弟解析一下： 如PPAW564的材料性能： 其中断裂伸长率250%，低温切口冲击强度5kg-cm/cm，用在洗衣机滚筒里面的， 而用在保险杠的PC/PBT中有高抗冲的，但断裂伸长率却没有那么高。这两种材料中，为什么PP料中的时候要那么高的断裂伸长率，这是为什么的呢？PC/PBT中的呢？ 上海北京顺德答：（论坛站长） 这个问题是个老掉牙的问题，我们论坛曾经讨论过。 冲击强度可以看做单位截面破坏时消耗的能量。撇开面积因素，我们考察能量。能量=力×距离。力是强度因素，就是应力；距离就是形变因素，
比如断裂伸长率什么的。这样，一个冲击强度高的材料，它可能是强度因素显著（拉伸强度大），而断裂伸长率中等或小。所以说，一个冲击高的材料，断裂伸长率可能不大。 断裂伸长率是大是小，取决于基体树脂分子链的柔性。象PE、PP的分子链都是柔性分子，断裂伸长率都是500以上，当然如果加入很多粒径细的滑石粉，聚合物分子会受到填料对其构象变化的限制，从而导致伸长率降低至几十个。玻纤增强PP的伸长率常有几个。PC/PBT这种材料，韧性可以较高，也是高抗冲材料，但是PC、PBT都是分子链比较刚性的材料，形变率并不大。所以，冲击强度和断裂伸长率不是简单的正比关系，只有两种材料的结构类似时才可以通过冲击强度比较断裂伸长率。Xiuhu（论坛版主）： 说断裂伸长率，我觉得用分子量，和聚合度这些表示相关性更加好 面具（论坛会员）： 应该还跟聚集态结构，共混体系的相结构有关 上海北京顺德（论坛站长）： 断裂伸长率与分子量、聚集态、相结构多少也是有关系的，但是从根本上讲，还是与大分子柔性有关。下面以PP为例说明。 ①xiuhu说与分子量有关，没错，但是大分子柔性已经考虑了分子量因素，分子量大的分子柔性大。就像一块小的钢板，你很难使其变形，但是
材料强度与模量的关系
第三节高分子材料的力学强度 在高分子材料诸多应用中，作为结构材料使用是其最常见、最重要的应用。在许多领域，高分子材料已成为金属、木材、陶瓷、玻璃等的代用品。之所以如此，除去它具有制造加工便利、质轻、耐化学腐蚀等优点外，还因为它具有较高的力学强度和韧性。 了评价高分子材料使用价值，扬长避短地利用、控制其强度和破坏规律，进而有目的地改善、提高材料性能，需要掌握高分子材料力学强度变化的宏观规律和微观机理。本节一方面介绍描述高分子材料宏观力学强度的物理量和演化规律；另一方面从分子结构特点探讨影响高分子材料力学强度的因素，为研制设计性能更佳的材料提供理论指导。鉴于高分子材料力学状态的复杂性，以及力学状态与外部环境条件密切相关，高分子材料的力学强度和破坏形式也必然与材料的使用环境和使用条件有关。 一、高分子材料的拉伸应力-应变特性 （一）应力－应变曲线及其类型 测量材料的应力-应变特性是研究材料强度和破坏的重要实验手段。一般是将材料制成标准试样，以规定的速度均匀拉伸，测量试样上的应力、应变的变化，直到试样破坏。常用的哑铃型标准试样如图4-26所示，试样中部为测试部分，标距长度为l0，初始截面积为A0。 图4-26 哑铃型标准试样 设以一定的力F拉伸试样，使两标距间的长度增至，定义试样中的应力和应变为：注意此处定义的应力σ等于拉力除以试样原始截面积A0，这种应力称工程应力或公称应力，并不等于材料所受的真实应力。同样这儿定义的应变为工程应变，属于应变的Euler度量。典型高分子材料拉伸应力-应变曲线如图4-27所示。 图4-27 典型的拉伸应力-应变曲线 图中曲线有以下几个特征：OA段，为符合虎克定律的弹性形变区，应力－应变呈直线关系变化，直线斜率相当于材料弹性模量。越过A点，应力－应变曲线偏离直线，说明材料开始发生塑性形变，极大值Y点称材料的屈服点，其对应的应力、应变分别称屈服应力（或屈服强度）和屈服应变。发生屈服时，试样上某一局部会出现“细颈”现象，材料应力略有下降，发生“屈服软化”。而后随着应变增加，在很长一个范围内曲线基本平坦，“细颈”区越来越大。直到拉伸应变很大时，材料应力又略有上升（成颈硬化），到达B点发生断裂。与B点对应的应力、应变分别称材料的拉伸
试验1高分子材料拉伸强度及断裂伸长率测定
实验1 高分子材料拉伸强度及断裂伸长率测定 一、实验目的 通过实验了解聚合物材料应力—应变曲线特点、试验速度对应力—应变曲线的影响、拉伸强度及断裂伸长率的意义，熟悉它们的测试方法；并通过测试应力—应变曲线来判断不同聚合物的力学性能。 二、实验原理 为了评价聚合物材料的力学性能，通常用等速施力下所获得的应力—应变曲线来进行描述。所谓应力是指拉伸力引起的在试样内部单位截面上产生的内力；而应变是指试样在外力作用下发生形变时，相对其原尺寸的相对形变量。不同种类聚合物有不同的应力—应变曲线。 等速条件下，无定形聚合物典型的应力—应变曲线如图1所示。图中的α点为弹性极限，σα为弹性（比例）极限强度，εα为弹性极限伸长。在α点前，应力—应变服从虎克定律： σ=?ε 式中 σ——应力，MPa； ε——应变，%； Ε——弹性（杨氏）模量（曲线的斜率），MP 。 曲线斜率E反映材料的硬性。Y称屈服点，对应的σy和εy称屈服强度和屈服伸长。材 料屈服后，可在t点处，也可在t′点处断裂。因而视情况，材料断裂强度可大于或小于屈服强度。εt（或εt′）称断裂伸长率，反映材料的延伸性。 从曲线的形状以及σt和εt的大小，可以看出材料的性能，并借以判断它的应用范围。如从σt的大小，可以判断材料的强与弱；而从εt的大小，更正确地讲是从曲线下的面积大 小，可判断材料的脆性与韧性。从微观结构看，在外力的作用下，聚合物产生大分子链的运动，包括分子内的键长、键角变化，分子链段的运动，以及分子间的相对位移。沿力方向的整体运动（伸长）是通过上述各种运动来达到的。由键长、键角产生的形变较小（普弹形变），而链段运动和分子间的相对位移（塑性流动）产生的形变较大。材料在拉伸到破坏时，链段运动或分子位移基本上仍不能发生，或只是很小，此时材料就脆。若达到一定负荷，可以克服链段运动及分子位移所需要的能量，这些运动就能发生，形变就大，材料就韧。如果要使材料产生链段运动用分子位移所需要的负荷较大，材料就较强及硬。
高分子材料拉伸性能实验
高分子材料拉伸性能实验 1. 实验目的 了解高分子材料的拉伸强度、模量及断裂伸长率的意义和测试方法，通过应力－应变曲线，判断不同高分子材料的性能特征。 2. 实验原理 拉伸强度是用规定的实验温度、湿度和作用力速度，在试样的两端以拉力将试样拉至断裂时所需的负荷力，同时可得到断裂伸长率和拉伸弹性模量。 将试样夹持在专用夹具上，对试样施加静态拉伸负荷，通过压力传感器、形变测量装置以及计算机处理，测绘出试样在拉伸变形过程中的拉伸应力－应变曲线，计算出曲线上的特征点如试样直至断裂为止所承受的最大拉伸应力（拉伸强度）、试样断裂时的拉伸应力（拉伸断裂应力）、在拉伸应力－应变曲线上屈服点处的应力（拉伸屈服应力）和试样断裂时标线间距离的增加量与初始标距之比（断裂伸长率，以百分数表示）。 3. 实验材料 实验原料：GPPS、PP、PC。 （1）拉伸样条：哑铃型样条，测试标准：ASTM D638。样条如下： 符号名称尺寸/mm 公差/mm 符号名称尺寸 /mm 公差/mm
4. 实验设备 万能材料实验机及夹具 5. 实验条件 不同的材料由于尺寸效应不同，故应尽量减少缺陷和结构不均匀性对测定结果的影响，按表2选用国家标准规定的拉伸试样类型以及相应的实验速度。 表 2 拉伸试样类型以及相应的实验速度 ①Ⅲ试样仅用来测试拉伸强度 实验速度为以下九种： A: 1mm/min ±50% B: 2mm/min ±20% C: 5mm/min ±20% D: 10mm/min ±20% E: 20mm/min ±10% F: 50mm/min ±10% G: 100mm/min ±10% H: 200mm/min ±10% I: 500mm/min ±10% 6.实验步骤 （1）实验环境：温度23℃，相对湿度50％，气压86～106KPa。 （2）测量试样中间平行部分的宽度和厚度，精确到0.01mm，每个试样测量三点，取算术平均值。
关于拉伸强度
关于如何有效控制集装袋拉丝工艺中丝的拉伸强度 在集装袋、吨袋的工艺流程中，集装袋拉丝的拉断力是集装袋强度调的重要环节之一。怎样调拉丝的拉断力，这就要调好原料的配比、膜片的冷却成形和拉丝的拉伸强度三个方面，不同的设备、环境可能其调的方法各有不同。根据塑料编织的理论，下面简要的谈谈如何调好拉丝强度。 一、原料的配比 填充母料是原料配比的主要成份之一，作用是改善拉丝的物理性能和降低成本。随着填充母料填充量的增加，拉丝的拉伸强度将渐渐降低。是因为填充母料的主要成份是碳酸钙，没有拉力，少量的填充母料加入后，分散在聚烯烃高分子链的间隙中，对拉丝拉伸强度影响不大，此时拉丝刚度得到提高。当添加量超过20％~25％时，填充母料因过剩占据了高分子链的位置阻碍高分子的弹性变形，使得高分子链不能沿着纵向的外力作用充分拉伸，影响了高分子链的拉伸取向效果，拉丝的强度，刚度都有明显下降，拉丝的拉断力低于0.32N／tex，不能满足国家标准GB／T8946中的规定。实际生产过程中，填充母料的添加量在8％~12％范围较适合。 二、膜片的冷却成形 水箱是拉丝机的一个组成部分，水箱中的冷却水温的高低影响膜片冷却成形后的物理性能，也是影响拉丝强度的主要因素。这是因为聚丙烯是结晶型高分子材料，其结晶形态有多种。在自然冷却过程中往往会形成相当大的α型球晶，这种球晶拉伸取向比较困难，不利于拉丝。在水箱中急冷的情况下容易形成酝晶结构，酝晶分子链的排列规正性较差，结构较疏松，因而容易拉伸取向。 从结晶度角度看，水温过低时，酝晶分子链尚未及时有序排列成为晶形阵列就丧失了运动能力，其结晶度降低。缓慢冷却时，结晶度增大。拉伸强度随着结晶度增大而大为提高。这是由于结晶度越大，需要更大的力去破坏致密的结晶结构，其晶内滑移比无定形结晶结构更难。但是，急冷会导致结晶速率过快、细腻。水温过高，冷却缓慢，晶核成长过大，拉伸强度会降低，在实际生产过程中，往往会遇到以下两种现象：冷却水温过低，薄膜发脆，易产生裂纹，拉伸时断丝率高，膜片发硬，有皱褶时通过分丝刀具易断丝；冷却水温高时，膜出水柔软，容易展平。如果冷却水温继续升高，晶体成长过大，拉伸后易出现竹节丝。综合考虑来看，冷却水温度在40℃~60℃之间较好。我厂在长期生产过程中，拉丝的厚度范围在0．035mm~0．065mm之间，冷却水温度设定40℃左右。在加工厚度0．029mm，纤度70tex的，宽度2．78mm出口集装袋的过程中，使用聚丙烯全新料生产拉丝，由于厚度要求值较低，加工困难。最初冷却水40℃时，冷却后的拉丝强度低，拉伸时出现了部分的断丝现象，当冷却水温度升到55℃时，拉丝的强度提高了，解决了断丝的问题，织成袋布的强度得到了提高。 三、拉丝的拉伸 在生产过程中，拉丝的拉伸就是将冷却定型后的拉丝加热到玻璃化温度以上，软化点以下，使聚合物分子链在很大程度上顺着拉伸方向做有序排列，使分子链之间的引力增加，提高拉丝的拉断力。所以，调拉丝拉断力的有效办法是设定出合适的拉伸倍数。拉伸倍数越大，拉丝的拉断力越高。对于拉丝拉伸倍数的大小，由拉丝的拉断力和断裂伸长率来确定。拉伸倍数5倍时，拉丝的拉断力约0.32N ／tex，一般厂家设定拉伸倍数4~7倍。我厂生产集装袋的拉丝，其工艺指标厚度0.1mm，线密度150tex，作为一种特殊要求的扁织袋，集装袋拉丝的基布抗拉强度要求达到1470N／50mm，我厂将
抗拉强度_延伸率_屈服强度
. 问题：什么是抗拉强度，延伸率，屈服强度？ 球铁管是一种即有高强度和高弹性的输水管道，球铁管优秀的力学性能是它在种类繁多的输水管材中立于不败之地的保证，因而我们有必要对描述球铁管的各种力学性能做一番介绍： 1．延伸率 延伸率主要衡量球墨铸铁塑性性能-即发生永久变形而不至于断裂的性能。 δ= (L-L0)/L0*100% δ---伸长率 L0----试样原长度 L----试样受拉伸断裂后的长度 2．强度 强度是金属材料在外力作用下抵抗永久变形和断裂的能力。工程上常用来表示金属材料强度的指标有屈服强度和抗拉强度。 a.屈服强度是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变形的应力。δS=Fs/A O Fs----试样产生屈服现象时所承受的最大外力（N） A O----试样原来的截面积（mm2） δS---屈服强度(Mpa) b.抗拉强度是指金属材料在拉断前所能承受的最大应力，用δb=F O/A O F O----试样在断裂前的最大外力（N） A O----试样原来的截面积（mm2） δb---抗拉强度（Mpa） Table:三种不同材料之间的机械性能对比 退火球墨铸铁铸态球墨铸铁管灰口铁管 屈服强度≥300MPa 未定义未定义 抗拉强度≥420MPa ≤300MPa ≥200 MPa 延伸率≥10% ≥3% ≤3% 断裂形式塑性变形突然断裂突然断裂 对于球墨铸铁管而言，其试样实际就是取自插口处试样加工过后的试棒；对球墨铸铁管件而言，其试样通常是取自与管件同批的铁水铸出的Y型试块加工成的试棒。管材和管件的抗拉强度实验，就是用试棒拉断前的最大持续力除以试棒面积计算得出的抗拉强度。把试棒断裂的两部分拼在一起测量伸长的标距，用伸长标距与初始标距之比求得伸长率。 不同的管材之间因为力学性能实验方法有别，所以某些管材宣传他们的力学性能甚至优于铸铁管是毫无根据的。 '.
抗拉强度_延伸率_屈服强度教学文案
抗拉强度_延伸率_屈 服强度
问题：什么是抗拉强度，延伸率，屈服强度？ 球铁管是一种即有高强度和高弹性的输水管道，球铁管优秀的力学性能是它在种类繁多的输水管材中立于不败之地的保证，因而我们有必要对描述球铁管的各种力学性能做一番介绍： 1．延伸率 延伸率主要衡量球墨铸铁塑性性能-即发生永久变形而不至于断裂的性能。 δ= (L-L0)/L0*100% δ---伸长率 L ----试样原长度 L----试样受拉伸断裂后的长度 2．强度 强度是金属材料在外力作用下抵抗永久变形和断裂的能力。工程上常用来表示金属材料强度的指标有屈服强度和抗拉强度。 a.屈服强度是金属材料发生屈服现象时的屈服极限，亦即抵抗微量塑性变 形的应力。 δS=Fs/A O Fs----试样产生屈服现象时所承受的最大外力（N） ----试样原来的截面积（mm2） A O δS---屈服强度(Mpa) b.抗拉强度是指金属材料在拉断前所能承受的最大应力，用δb=F O/A O F ----试样在断裂前的最大外力（N） O ----试样原来的截面积（mm2） A O δb---抗拉强度（Mpa）
Table:三种不同材料之间的机械性能对比 退火球墨铸铁铸态球墨铸铁管灰口铁管 屈服强度≥300MPa 未定义未定义 抗拉强度≥420MPa ≤300MPa ≥200 MPa 延伸率≥10% ≥3% ≤3% 对于球墨铸铁管而言，其试样实际就是取自插口处试样加工过后的试棒；对球墨铸铁管件而言，其试样通常是取自与管件同批的铁水铸出的Y型试块加工成的试棒。管材和管件的抗拉强度实验，就是用试棒拉断前的最大持续力除以试棒面积计算得出的抗拉强度。把试棒断裂的两部分拼在一起测量伸长的标距，用伸长标距与初始标距之比求得伸长率。 不同的管材之间因为力学性能实验方法有别，所以某些管材宣传他们的力学性能甚至优于铸铁管是毫无根据的。
拉伸强度检测相关标准
拉伸强度检测相关标准 拉伸强度(tensile strength)是指材料产生最大均匀塑性变形的应力。 （1）在拉伸试验中，试样直至断裂为止所受的最大拉伸应力即为拉伸强度，其结果以MPa表示。有些错误地称之为抗张强度、抗拉强度等。 （2）用仪器测试样拉伸强度时，可以一并获得拉伸断裂应力、拉伸屈服应力、断裂伸长率等数据。 （3）拉伸强度的计算：σt = p /( b×d)式中，σt为拉伸强度（MPa）；p为最大负荷（N）；b为试样宽度（mm）；d为试样厚度（mm）。 科标无机实验室专业提供检测指标：弹性指标、硬度指标、强度指标、塑性指标、韧性指标、疲劳性能、断裂韧度。（001）（15.05.19） 检测标准： BB/T 0002-2008 双向拉伸聚丙烯珠光薄膜 BB/T 0024-2004 运输包装用拉伸缠绕膜 CB/T 3457-1992 液压拉伸器 CSM 01 01 02 01-2006 金属材料室温拉伸试验测量结果不确定度评定 CSM 01 01 02 02-2006 金属拉伸杨氏模量(静态法)测量结果不确定度评定 DB13/T 1355-2010 锦纶6综丝拉伸性能的测定 DB15/T 456-2009 牧草拉伸膜裹包青贮技术规程 DB37/T 2263-2012 硫化橡胶拉伸弹性模量的测定 DB53/T 644-2014 烟叶抗张强度的测定恒速拉伸法 DB53/T 80-2008 烟用双向拉伸聚丙烯薄膜 FZ/T 01031-1993 针织物和弹性机织物接缝强力和伸长率的测定抓样拉伸法 FZ/T 01034-2008 纺织品机织物拉伸弹性试验方法 FZ/T 01114-2012 织物低应力拉伸性能的试验方法 FZ/T 50006-2013 氨纶丝拉伸性能试验方法 FZ/T 60037-2013 膜结构用涂层织物拉伸蠕变性能试验方法 FZ/T 60041-2014 树脂基三维编织复合材料拉伸性能试验方法 FZ/T 70006-2004 针织物拉伸弹性回复率试验方法 FZ/T 75004-2014 涂层织物拉伸伸长和永久变形试验方法
