动叶可调轴流风机与静叶可调轴流风机的区别
脱硫题库之填空

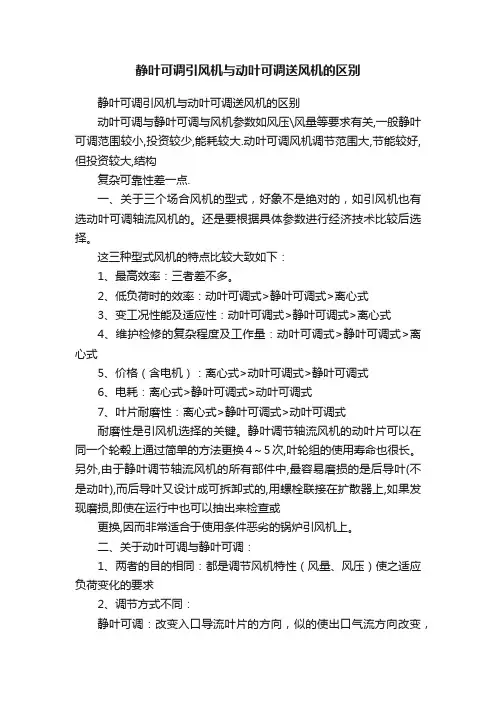

静叶可调引风机与动叶可调送风机的区别
静叶可调引风机与动叶可调送风机的区别静叶可调引风机与动叶可调送风机的区别动叶可调与静叶可调与风机参数如风压\风量等要求有关,一般静叶可调范围较小,投资较少,能耗较大.动叶可调风机调节范围大,节能较好,但投资较大,结构复杂可靠性差一点.一、关于三个场合风机的型式，好象不是绝对的，如引风机也有选动叶可调轴流风机的。
还是要根据具体参数进行经济技术比较后选择。
这三种型式风机的特点比较大致如下：1、最高效率：三者差不多。
2、低负荷时的效率：动叶可调式>静叶可调式>离心式3、变工况性能及适应性：动叶可调式>静叶可调式>离心式4、维护检修的复杂程度及工作量：动叶可调式>静叶可调式>离心式5、价格（含电机）：离心式>动叶可调式>静叶可调式6、电耗：离心式>静叶可调式>动叶可调式7、叶片耐磨性：离心式>静叶可调式>动叶可调式耐磨性是引风机选择的关键。
静叶调节轴流风机的动叶片可以在同一个轮毂上通过简单的方法更换4～5次,叶轮组的使用寿命也很长。
另外,由于静叶调节轴流风机的所有部件中,最容易磨损的是后导叶(不是动叶),而后导叶又设计成可拆卸式的,用螺栓联接在扩散器上,如果发现磨损,即使在运行中也可以抽出来检查或更换,因而非常适合于使用条件恶劣的锅炉引风机上。
二、关于动叶可调与静叶可调：1、两者的目的相同：都是调节风机特性（风量、风压）使之适应负荷变化的要求2、调节方式不同：静叶可调：改变入口导流叶片的方向，似的使出口气流方向改变，从而实现风量、风压的调节。
动叶可调：改变动叶的安装角，实现风量、风压的调节。
机构相对要复杂：它是通过液压调节油站、调节臂、液压缸及叶片调节机构等带动动叶转动的。
这两种风机的简单概括的区别的地方：动叶可调式风机与静叶可调式风机的本质区别就在于可以起调节风机工况作用的叶片是可以随传动轴转动与不转动上的。
动叶可调式送风机的风叶是可调的，风叶既能随传动轴转动充当做功的角色，也可以通过调节叶片的开合大小来达到调节风机工况的目的；静叶可调式引风机的做功的风叶是不可调的，即随传动轴转动的风叶是不可调的，它是通过调节风机入口处的叶片的开合大小来达到调节风机工况的目的的，它的可调叶片是不随风机的传动轴转动的！它所谓的“静”和“动”并不是说叶片的绝对的静和动，它所谓的静和动是说随传动轴的转动与否的！离心风机压头高，流量大，效率高，结构简单，易于维护，因此在电厂广泛应用。

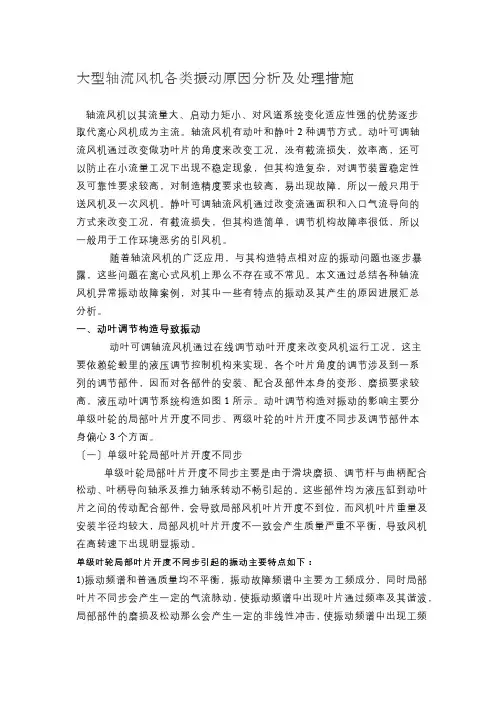

大型轴流风机各类振动原因分析及处理措施
大型轴流风机各类振动原因分析及处理措施轴流风机以其流量大、启动力矩小、对风道系统变化适应性强的优势逐步取代离心风机成为主流。
轴流风机有动叶和静叶2种调节方式。
动叶可调轴流风机通过改变做功叶片的角度来改变工况，没有截流损失，效率高，还可以防止在小流量工况下出现不稳定现象，但其构造复杂，对调节装置稳定性及可靠性要求较高，对制造精度要求也较高，易出现故障，所以一般只用于送风机及一次风机。
静叶可调轴流风机通过改变流通面积和入口气流导向的方式来改变工况，有截流损失，但其构造简单，调节机构故障率很低，所以一般用于工作环境恶劣的引风机。
随着轴流风机的广泛应用，与其构造特点相对应的振动问题也逐步暴露，这些问题在离心式风机上那么不存在或不常见。
本文通过总结各种轴流风机异常振动故障案例，对其中一些有特点的振动及其产生的原因进展汇总分析。
一、动叶调节构造导致振动动叶可调轴流风机通过在线调节动叶开度来改变风机运行工况，这主要依赖轮毂里的液压调节控制机构来实现，各个叶片角度的调节涉及到一系列的调节部件，因而对各部件的安装、配合及部件本身的变形、磨损要求较高，液压动叶调节系统构造如图1所示。
动叶调节构造对振动的影响主要分单级叶轮的局部叶片开度不同步、两级叶轮的叶片开度不同步及调节部件本身偏心3个方面。
〔一〕单级叶轮局部叶片开度不同步单级叶轮局部叶片开度不同步主要是由于滑块磨损、调节杆与曲柄配合松动、叶柄导向轴承及推力轴承转动不畅引起的。
这些部件均为液压缸到动叶片之间的传动配合部件，会导致局部风机叶片开度不到位，而风机叶片重量及安装半径均较大，局部风机叶片开度不一致会产生质量严重不平衡，导致风机在高转速下出现明显振动。
单级叶轮局部叶片开度不同步引起的振动主要特点如下：1)振动频谱和普通质量均不平衡，振动故障频谱中主要为工频成分，同时局部叶片不同步会产生一定的气流脉动，使振动频谱中出现叶片通过频率及其谐波，局部部件的磨损及松动那么会产生一定的非线性冲击，使振动频谱中出现工频高次谐波成分，这在振速频谱中表现得相对明显一些，在位移频谱中几乎观察不到。
动叶可调轴流风机性能和结构介绍
动叶可调轴流风机性能和结构介绍动叶可调轴流风机性能和结构介绍⼀、引进技术为使我公司风机能更好地为电⼚服务，上海⿎风机⼚有限公司于1979年12⽉与德国TLT公司（全称为Turbo-lufttechnik Gmbh 德国透平通风技术有限公司）以许可证协议⽅式引进该公司轴流风机的全套技术。
引进部分包括：设计、⼯艺、⽣产、检验、服务、销售及其配套技术（如：消声器、油站、轴承等）。
由于我公司在我国风机⾏业通风机领域内是第⼀家实现技术引进的，因⽽对所需技术及世界上知名的有关⼚商有充分的选择余地。
在经过细致⽽科学的分析后，我公司选择了德国TLT公司。
这是基于以下原因：1.德国是产煤国家，对应⽤于粉尘介质的风机有着很丰富的经验，如叶⽚耐磨措施及密封性问题、机组的检修⽅法等，均有完善的研究；2.只有TL T公司的技术最适⽤于燃煤机组,切合中国国情。
3.⼯艺的实践性与我国的国情及我公司情况接近，易于保证产品的质量且能较快地实现成批⽣产，如叶轮结构采⽤焊接完成，⽐铸件较易掌握；4.先进的⽓动性能及结构和技术提供完整性好，从试验、设计、质控、销售等⼀整套完整技术的提供，为"量体裁⾐"变形设计创造了前提。
5.业绩⼴泛，在国际轴流风机市场具有绝对的领导地位。
简述为安全、可靠、技术先进、⼯艺科学。
⼆、性能特点动叶可调轴流风机，因为它在运⾏中可以调节动叶⽚的安装⾓，其⼯况范围不是⼀条曲线，⽽是⼀个⾯。
所以流量变化范围⼤及⾼效率运⾏区宽⼴。
对于⼤容量机组，特别是⼤容量变⼯况机组采⽤动叶可调轴流式风机，其节能效果⾮常显著，降低运⾏成本。
本次投标风机采⽤"量体裁⾐"的风机设计⽅法。
第⼀步：以⽤户的要求参数输⼊计算机，对引进的全套896种模型级进⾏匹配筛选根据⽤户的安全可靠性要求、余量要求、调节⼯况运⾏需要、性能保证点、效率考核点、单机运⾏需要、加⼯及运⾏业绩等多个因素按优先次序排序；第⼆步：⽤叶型组合、叶⽚弦长变换、轮毂匹配、叶⽚数优化、叶⽚⽓流进⼝⾓更改等8种⽅法再进⾏优化调整。

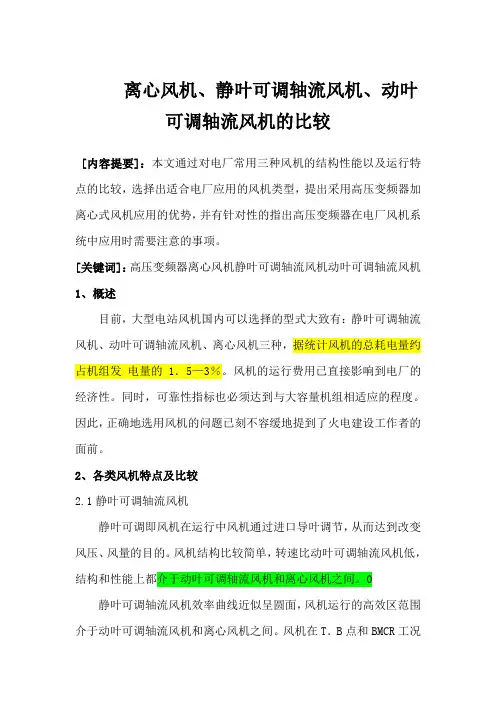

离心风机、静叶可调轴流风机、动叶可调轴流风机的比较2
离心风机、静叶可调轴流风机、动叶可调轴流风机的比较[内容提要]：本文通过对电厂常用三种风机的结构性能以及运行特点的比较，选择出适合电厂应用的风机类型，提出采用高压变频器加离心式风机应用的优势，并有针对性的指出高压变频器在电厂风机系统中应用时需要注意的事项。
[关键词]：高压变频器离心风机静叶可调轴流风机动叶可调轴流风机1、概述目前，大型电站风机国内可以选择的型式大致有：静叶可调轴流风机、动叶可调轴流风机、离心风机三种，据统计风机的总耗电量约占机组发电量的1．5—3％。
风机的运行费用已直接影响到电厂的经济性。
同时，可靠性指标也必须达到与大容量机组相适应的程度。
因此，正确地选用风机的问题已刻不容缓地提到了火电建设工作者的面前。
2、各类风机特点及比较2.1静叶可调轴流风机静叶可调即风机在运行中风机通过进口导叶调节，从而达到改变风压、风量的目的。
风机结构比较简单，转速比动叶可调轴流风机低，结构和性能上都介于动叶可调轴流风机和离心风机之间。
0 静叶可调轴流风机效率曲线近似呈圆面，风机运行的高效区范围介于动叶可调轴流风机和离心风机之间。
风机在T．B点和BMCR工况时，能达到较高效率，在带基本负荷并可适当调峰的锅炉机组上，其与动调风机的电耗相差不大。
当机组经常低负荷运行时，风机效率下降的幅度比动叶可调轴流风机大。
静调风机受其特性限制，风机小装置效率不会超过86.5%。
静调风机转子外沿的线速度较低，对人口含尘量的适应性比动调风机要好，当含尘量在400mg／Nm3下时，叶片寿命超过2万小时。
静调风机的结构比较简单，需要维护的部分少。
后导叶是最主要的易磨件，通常后导叶设计成可拆卸式，更换方便。
同时叶轮叶片经过1～2个大修期后还可在原轮毂上实现3～4次更换叶片处理，进一步延长叶轮的寿命。
静调风机采用滚动轴承油脂润滑，轴承座采用强制通风冷却，电动调节机构，与动调风机的油站润滑及液压调节相比，运行维护费用低。
2.2动叶可调轴流风机动调风机的叶片角度在风机运行中可依靠液压调节机构进行调节，改变风机风压、风量。

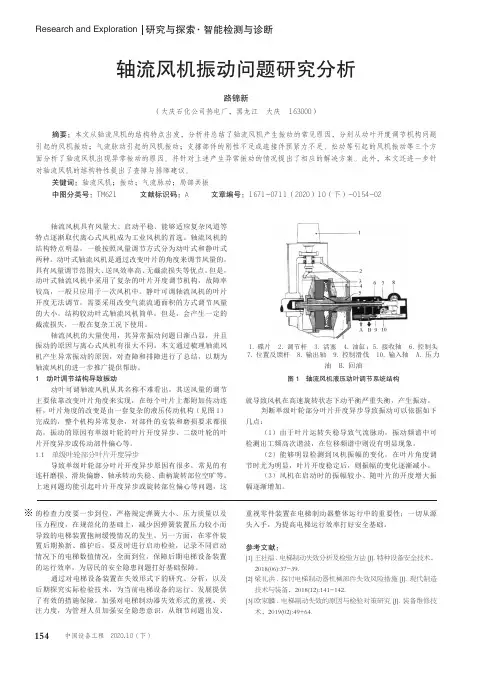

轴流风机振动问题研究分析
154研究与探索Research and Exploration ·智能检测与诊断中国设备工程 2020.10 (下)轴流风机具有风量大、启动平稳、能够适应复杂风道等特点逐渐取代离心式风机成为工业风机的首选。
轴流风机的结构特点明显，一般按照风量调节方式分为动叶式和静叶式两种。
动叶式轴流风机是通过改变叶片的角度来调节风量的，具有风量调节范围大、送风效率高、无截流损失等优点。
但是，动叶式轴流风机中采用了复杂的叶片开度调节机构，故障率较高，一般只应用于一次风机中。
静叶可调轴流风机的叶片开度无法调节，需要采用改变气流流通面积的方式调节风量的大小，结构较动叶式轴流风机简单，但是，会产生一定的截流损失，一般在复杂工况下使用。
轴流风机的大量使用，其异常振动问题日渐凸显，并且振动的原因与离心式风机有很大不同。
本文通过梳理轴流风机产生异常振动的原因，对查障和排障进行了总结，以期为轴流风机的进一步推广提供帮助。
1 动叶调节结构导致振动动叶可调轴流风机从其名称不难看出，其送风量的调节主要依靠改变叶片角度来实现，在每个叶片上都附加传动连杆，叶片角度的改变是由一套复杂的液压传动机构（见图1）完成的，整个机构异常复杂，对部件的安装和磨损要求都很高，振动的原因有单级叶轮的叶片开度异步、二级叶轮的叶片开度异步或传动部件偏心等。
1.1 单级叶轮部分叶片开度异步导致单级叶轮部分叶片开度异步原因有很多，常见的有连杆磨损、滑块偏磨、轴承转动失稳、曲柄旋转部位空旷等。
上述问题均能引起叶片开度异步或旋转部位偏心等问题，这轴流风机振动问题研究分析路锦新（大庆石化公司热电厂，黑龙江 大庆 163000）摘要：本文从轴流风机的结构特点出发，分析并总结了轴流风机产生振动的常见原因，分别从动叶开度调节机构问题引起的风机振动；气流脉动引起的风机振动；支撑部件的刚性不足或连接件预紧力不足、松动等引起的风机振动等三个方面分析了轴流风机出现异常振动的原因。
1000MW机组引风机动叶静叶比较
1000MW机组引风机动叶静叶比较1000mw火电机组引风机选型的技术经济分析(1)北极星电力网技术频道作者:2021-5-2813:35:39(阅267次)所属频道:火力发电关键词:1000mw引风机火电机组摘要:结合1000mw火电机组引风机的选型,对动叶可调轴流式和静叶可调轴流式引风机进行了技术性能对比及综合经济比较。
结论是两种引风机都是可行的,动叶可调轴流式风机运行经济性较好,而静叶可调轴流式风机初投资低,可靠性较高,耐磨性较好。
锅炉引风机因其运送的就是含尘且温度较低的烟气,风量小,风压低,其运转的可靠性、耐磨性、经济性和价格将直接影响电厂的初投资及今后的运转经济效益。
目前国内大型机组锅炉所搭载的引风机中,主要为静叶调节器轴流风机或动叶调节器轴流风机两种型式,也存有少量的Vergt风机。
根据国内1000mw机组的负荷特性,通常都建议机组具有调峰能力和变负荷运转方式。
离心式风机调峰经济性高,运转电耗小,必须使用变频变频系统去调节风机的风量和风压,以适应环境运转工况的变化。
此外,离心式风机设备体积小,重量小,从而给检修和保护增添非常大困难。
在大型引风机选型时,通常使用静调轴流引风机或使用动调轴流引风机。
因此本文将主要针对静叶可以调和动叶调节器轴流式引风机挑选,展开技术性能对照及综合经济比较,以所推荐合理的引风机选型。
1国产引风机状况1.1静叶可调轴流式风机静叶调节器,即为风机进口导叶在运转中靠调节机构展开调节,从而达至发生改变风压、风量的目的。
静叶调节器轴流式风机由进气口箱、进口调节门、整流导叶环的机壳、扩压器和转子共同组成。
电动机通过刚挠性联轴器轻易传动风机主轴。
叶片为钢板压型构成歪曲叶片,与轮毂冲压。
上海鼓风机厂有限公司引进的是德国tlt公司的静叶可调轴流式风机的设计和制造技术,成都电力机械厂和沈阳鼓风机(集团)有限公司引进的是德国kkk公司的静叶可调轴流式风机的设计和制造技术。
国内生产的静叶可调轴流式风机已大量用作600mw以上等级机组的引风机,已经具有成熟的设计和运行经验。
静叶可调轴流风机原理
静叶可调轴流风机原理
普通静叶可调轴流风机是一种新型的节能型可调轴流风机，它的结构很简单，采用一条螺旋形叶片，它可以根据风机的需求调整叶栅形状，从而改变轴流风机的转速。
其原理是：当风机工作时，叶片从上到下旋转，由于叶片斜面的存在，空气就在叶片上形成一层卷曲的通道，从而产生压差。
这个压差使得风机有更加节能的性能。
当叶片调整为斜正方向时，通道会变得更加窄，这样就会在风叶间产生更大的压差，从而把空气送入叶片空腔里，加大风叶的推力。
当叶片调整为斜反方向时，通道变得更宽，将压力减小，使推力减小，减小风机的转速。
这就是普通静叶可调轴流风机的工作原理。
普通静叶可调轴流风机的好处在于它可以根据操作需求调整转速，从而改变风机的转矩，减少轴功率，从而达到节能的效果。
此外，它还具有低噪声、高效排风、高可靠性等优点，是大型工业厂房的理想选择。
送、引风机及一次风专题
Diffuser
3.叶轮
叶轮是风机的主要部件之一，气体通过叶轮的旋转获 得能量，然后离开叶轮作螺旋线的轴向运动。该风机 叶轮为焊接结构，这种叶轮比起铸造轮毂可承受较大 的离心应力，因而可以提高转速，缩小风机尺寸。叶 轮结构如图 9-3-2所示，由动叶片、轮毂、叶柄、推 力轴承、滑块、平衡块等组成。
出去沉积物，更换叶片
检查轴承，必要时装上备用轴承，检查 对中，重新找正
两台风机同时运行时 所损害的功率不同
进口导叶的调节不同步
重新进行进口导叶的调节，检查执行器 的组装，拧紧固定螺钉。
风机的消耗功率不起 变化
伺服电机有问题，杠杆与轴 的外端的夹头已松动
更换伺服电机夹紧杠杆，调整进口导叶 的调节，检查执行器驱动，拧紧固定螺 钉
运行时声音大，不平 稳，有异常震动
转子上的沉淀物引起不平衡， 由于叶片一侧磨损不平衡轴 承磨损增加基础变形或找正 不正确
为了防止主轴承过热，在风机壳体内部围绕主轴承的四周、 风机壳体的上半和下半用空心支承，使之同周围空气相连， 形成风机的自然冷却。在风机的外壳上还装有油位指示器， 油位过低，说明供油不足或断油；油位过高说明供油量过 大，易造成从两轴端溢油。
Main Bearing
Main Bearing
送风机主轴承采用滑动轴承，使用强制润滑，有两条供 油渠道：一是与主电机尾轴相连的主润滑油泵供油；二 是油站中的压力油泵通过减压阀向轴承供油。引风机主 轴承箱采用滚动轴承，由两个圆柱滚动轴承和一个向心 推力球轴承分别承受转子组的径向力和轴向力，轴承的 设计寿命为十万小时，也采用强制供油润滑。
4250 3959/1713
6±10% / 273
985 逆时针
6±10% / 598
增压风机的选型和比较
增压风机的选型和比较增压风机增压风机是湿法脱硫系统中重要的设备之一，其位置一般设置在FGD进口挡板之后和GGH 之前的原烟气高温侧，它主要是用来克服烟气通过脱硫塔时损失的压力，一般情况下每套脱硫系统配一台增压风机，以保证整个系统的正常运行。
1. 主要风机比较目前，在我国大型锅炉机组脱硫系统中所配置的引风机主要包括离心风机、动叶可调轴流风机和静叶可调轴流风机三种。
由于离心风机体积大以及在变工况运行条件下效率低的缺陷已成为业内共识，因此增压风机主要考虑动调和静调轴流风机。
经过多年的实际运行和技术改进，目前动调轴流风机和静调轴流风机在风机结构、烟气适应能力和性能上均可满足作为FGD增压风机使用的要求。
1.1 离心式风机：离心风机虽然在设计工况点的效率较高，且具有叶片型式多样、抗磨损性能好的优点，但它有不适合FGD装置烟气系统的一系列缺点：叶片直径大，占地面积较大，检修不方便，变负荷调节性能差等，因此，在目前的烟气脱硫系统中的增压风机较少采用离心式风机。
1.2 动叶可调轴流式风机：动叶可调轴流风机正好和离心风机的优缺点相反，即：它具有调节性能高的优点，能很好的适应变工况负荷运行的优点，但它存在耐磨性差、液压调节系统较复杂的缺点。
动调轴流风机在结构上由于有较为精密的动叶调节装置，在设备价格上要高于静调轴流风机的。
动调轴流风机相对静叶轴流风机而言，动调轴流风机的最高效率及高效区均优于静调轴流风机（最高效率约高0.5～0.8个百分点）。
因此，动调轴流风机的运行效率是高于静调轴流风机的，相应的，在同等工况条件下，动调轴流风机的轴功率和耗电量均小于静调轴流风机。
1.3 静叶可调轴流式风机：静叶可调轴流式风机的优缺点介于上述两类风机之间。
它的最高压力与离心风机差不多，而流量却远大于离心风机和动调轴流风机。
在相同的风机选型条件下，选择静调轴流风机可获得比离心风机和动调轴流风机低一档的转速，理论与实验均表明风机叶轮的耐磨寿命与风机转于速度的平方成反比，因此，在相同出力的条件下，转速较低的风机具有更好的耐磨性。
350MW供热机组三大风机选型及布置
350MW供热机组三大风机选型及布置摘要：本文对锅炉主要辅机单列和双列配置从可靠性、经济性等方面进行了对比，单列配置的辅机投资和运行经济性均优于双列配置的辅机，但是单列配置辅机可靠性下降也是不争的事实，供热机组关系民生，对可靠性要求更高，对同类型锅炉因辅机故障而导致停机提供了一定的依据。
关键词：风机；单双列布置；经济性；供热；民生。
1概述目前国内350MW及以上投运的机组，烟风系统主要辅机常规绝大部分按采用双系列设置，即均按2×50%负荷配置。
随着技术的进步及辅机制造水平的提高，国内风机可用率越来越高，为锅炉采用单列辅机的配置方案创造了条件。
同时在机组满负荷运行时，离心风机、静叶可调风机和动叶可调风机性能差别不大，但从风机的调节性能及其对机组负荷的适应性来说，动叶可调轴流风机优于静叶可调轴流风机，更优于离心风机。
所以本文主要以动叶可调轴流风机为基础展开比选论述。
2锅炉辅机单列配置可靠性根据中国电力企业联合会2011年发布的《200MW及以上容量火电机组主要辅助设备运行可靠性指标》，风机设备的全国平均可靠性均在99.9%及以上，根据中电联的统计结果送风机引起机组非计划停运的几种主要故障形式。
其中设备振动大的主要部件为设备本体电动机及轴承等，从设备发生故障的责任原因分析来看，其主要为产品质量不良和检修质量不良所致。
引风机引起机组非计划停运几种故障形式。
引风机非计划停运的首要技术原因是设备积灰（堵灰）。
主要部件为本体入口导叶组件损坏。
从设备发生故障的责任原因分析来看，其主要为产品质量不良所致。
2锅炉辅机单列与双列配置经济性对比机组各负荷下的运行小时数分配对可靠性分析比较起着至关重要的作用，机组年利用小时数按5000小时计算。
2.1一次风机单列与双列投资比较风机耗电按厂用电计算，取电价为：0.20元/kW.h。
则单列一次风机每台炉每年消费180.0万元；双列一次风机每台炉每年消费183.8万元，耗电量节省3.6万元。
锅炉辅机
烟气流通区与烟道相连，空气流通区与风道 相连，密封区中既不流通烟气，又不流通空 气，所以烟气和空气不相混合。装有受热面 的转子由电机通过传动装置带动旋转。因此 受热面不断地交替通过烟气和空气流通区。 从而完成热交换，每转动一周就完成一次热 交换过程。另外由于烟气的流通量比较大， 故烟气的流通面积大约占转子总截面的50％ 左右，空气流通面积占30％－40％左右，其 余部分为密封区。
锅炉辅机：风机
风机是锅炉要的主要辅助设备，根据用途不同可 分为一次风机、送风机、引风机、。 1、风机的作用 一次风机主要作用是输送并干燥燃料。
送风机用于保证供给锅炉燃烧时需要的空气量。
引风机用来将炉膛中燃料燃烧所产生的烟气吸出， 通过烟囱热排入大气。
2、风机类型 风机按其工作特点有离心式和轴流 式两大类。 离心式风机按吸风口的数目可分为 单吸或双吸两种型式。 轴流式风机按叶片开度的调整方式 分为静叶调整式和动叶调整式两种。
磨 煤机的实拍外形图
新型MPS-HP-II型磨煤机立体结构
磨煤机主要部件
Hale Waihona Puke 1.磨辊:磨碾磨部件,它依靠压碎和研磨两种作用 将煤粉碎,原煤随磨碗一起转动,带动磨辊绕磨辊 轴转动。磨辊碾压煤的压力一部分靠磨辊本身的 重量，大部分靠弹簧的压力。 2.磨碗:磨碾磨部件，磨碗与磨辊一起对原煤进行 碾磨。 3.煤粉分离器:是粗细粉分离的装置。
进气箱
主轴承 液压伺服装置
将气体的动能转变为所需要的 静压能 扩压器
中间传动轴 把电动机的动力传 递给叶轮
叶轮
联轴器
叶轮外壳
扩压器芯筒
电厂风机实拍
送风机
轴流风机运行演示
轴流风机结构、装配
锅炉辅机：空气预热器
动叶可调轴流风机原理
动叶可调轴流风机原理动叶可调轴流风机是一种能够调节风机叶片角度的风机，可以根据需要调整叶片倾角以达到不同的风量和风压要求。
它是一种高效节能的风机设备，被广泛应用于通风、空调、工业生产等领域。
动叶可调轴流风机的原理是通过调整叶片角度来改变风机的叶片吸入和排出空气的数量和方向，进而实现风量和风压的调节。
它的结构由风机轴、叶片、导流器、电动机和调节装置等组成。
在正常工作状态下，动叶可调轴流风机的叶片角度由调节装置控制，通过电动机带动调节装置调整叶片角度。
当电动机启动时，通过传动装置将动力传递到叶片，使叶片转动。
在叶片转动的过程中，导流器起到引导空气流动的作用。
当叶片旋转时，导流器会产生一种引导效应，使得空气从一个方向进入风机，并从另一个方向排出。
通过调整叶片角度，可以改变导流器对空气流动的引导效应，从而改变风机的风量和风压。
调节装置对叶片角度的调节是通过改变叶片的位置和倾角实现的。
调节装置通常由手动或自动调节装置控制。
在手动调节装置下，用户可以手动旋转调节装置来改变叶片角度。
在自动调节装置下，调节装置通过传感器和控制器来感知和控制叶片角度，实现自动调节。
动叶可调轴流风机的工作原理可以通过风机的气流路径来解释。
当风机启动时，空气流经风机轴，然后通过导流器进入风机。
在叶片的作用下，空气被加速并排出风机，形成一股高速气流。
这种高速气流可以产生强大的风力，可用于通风、空调、工业生产等多个领域。
动叶可调轴流风机的优点包括高效节能、可调风量和风压、静音运行等。
由于能够调节叶片角度，它可以根据需要调整风量和风压，节省能源并满足不同的通风需求。
同时，它的结构紧凑，噪音低，运行稳定可靠。
总之，动叶可调轴流风机是一种通过调节叶片角度来改变风量和风压的风机设备。
它的工作原理是通过调节装置控制叶片角度，改变风机的气流路径，实现风量和风压的调节。
它具有高效节能、可靠稳定、可调风量和风压等优点，广泛应用于通风、空调、工业生产等领域。
火力发电厂锅炉风机之一---动叶可调式轴流风机
火力发电厂锅炉风机之一---动叶可调式轴流风机火力发电厂锅炉辅机设备一般分为：球磨机、引风机、送风机、排粉风机、一次风机等，引风机、送风机、排粉风机、一次风机均属风机类；风机担负着连续输送气体的任务，风机的安全运行将直接影响到锅炉的安全、可靠、经济运行因而风机是锅炉机组的重要辅机之一。
随着单机发电容量的增大，为保证机组安全可靠和经济合理的运行，对风机的结构、性能和运行调节也提出了更高更新的要求。
风机按其工作原理的不同，主要有离心式风机和轴流式风机两种，离心式风机有较悠久的发展历史，具有结构简单，运行可靠、效率较高（空心机翼型后弯叶片的可达85％一92％），制造成本较低、噪声小等优点。
但随着锅炉单机容量的增长，离心风机的容量已经受到叶轮材料强度的限制，不能随锅炉容量的增加而相应增大，而轴流式风机则可以做得很大，且具有结构紧凑、体积小、质量轻、耗电低、低负荷时效率高等优点。
轴流风机与离心风机比较有以下主要特点：1、离心式风机的气流由轴向进入叶轮，然后在叶轮的驱动下，一方面随叶轮旋转，另一方面在惯性力的作用下提高能量，沿径向离开叶轮。
轴流风机的气流由轴向进入叶轮，在风机叶片的升力作用下，提高能量，沿轴向呈螺旋形地离开叶轮。
2、轴流风机如制造成动叶片可调节式，则调节效率高并可使风机在高效率区域内工作。
因此，运行费用较离心风机明显降低。
3、轴流风机对风道系统风量变化的适应性优于离心风机。
如风道系统的阻力计算不很准确，实际阻力大于计算阻力，或遇到煤种变化所需风机风量、风压不同，就会使机组达不到额定出力。
而轴流风机可以采用动叶片调节关小或开大动叶的角度来适应风量、风压的变化，对风机的效率影响却很小。
4、轴流风机有较低的飞轮效应值(N・m2)。
这是由于轴流风机允许采用较高的转速和较高的流量系数，所以在相同的风量、风压参数下轴流风机的转子较轻即飞轮效应值较小，使得轴流风机的启动力矩大大地小于离心风机的启动力矩。
一般轴流式送、引风机的启动力矩只有离心式送、引风机启动力矩的14.2％一27.8％。
动页可调式风机讲解
叶片表 面积灰
叶片
在叶片下方 垫上木块， 并摆放整齐
打磨叶片
用磨光机打 磨叶片积灰。
可用水侵泡后 再进行打磨， 可以提高工作
效率。
打磨后的叶片
将打磨后的叶 片摆放整齐， 并联系实验室 做探伤实验， 防止叶片在运 行过程中断裂
拆除油缸及端盖后
传动盘
芯轴探伤
芯轴
对芯 轴做 探伤 实验
探伤后芯轴发现裂纹
恢复二级叶轮侧传动盘
用内六角 固定传动 盘内圈
传动盘调 整合适后 将其对角 进行紧固
将传动盘固定
一级叶轮侧恢复传动盘
两侧固定 方法相同
恢复端盖
二级叶轮侧 端盖
将端盖固定
恢复端盖 时对好拆 除前做的
标记
注意配重块
配重块， 不能装错 位置。
调整芯轴位置
调整芯轴位 置，使此处 与传动盘对
齐。
恢复一级叶轮固定盘及瓦块
拆除与油缸连接的油管
拆除螺栓
拆控制阀与油缸连接处螺栓
拆除内六角 螺栓
控制阀与油缸分离
将控制阀 拔出，控 制阀与油 缸插入式
连接
将转子吊下
所有连接处拆除 后，将转子吊下， 放在专门制作的
架子上。
控制阀
将拆除后的管 口包好，防止
进入杂物
转子吊下后风机底部
恢复前将 风机转子 底部杂物 全部清理
动叶可调轴流式引风机工作原理：
• 由系统管道流入风机的气流经进气箱改变方向，经集流器 收敛加速后流向叶轮，电动机动力通过叶轮叶片对气流做 功，叶片的工作角度与叶栅距可无级调节，由此改变风量、 风压，满足工况变化需求；流经叶轮后的气流为螺旋运动， 经后导叶转为轴向流入扩压器，在扩压器内气体的部分动 能转化为静压能，再流至系统满足运行要求，从而完成风 机出力的过程。
轴流风机动叶调节
轴流送风机利用动叶安装角的变化，使风机的性能曲线移位。
性能曲线与不同的动叶安装角与风道性能曲线，可以得出一系列的工作点。
若需要流量及压头增大，只需增大动叶安装角；反之只需减少动叶安装角。
轴流送风机的动叶调节，调节效率高，而且又能使调节后的风机处于高效率区内工作。
采用动叶调节的轴流送风机还可以避免在小流量工况下落在不稳定工况区内。
轴流送风机动叶调节使风机结构复杂，调节装置要求较高，制造精度要求亦高。
改变动叶安装角是通过动叶调节机构来执行的，它包括液压调节装置和传动机构。
液压缸内的活塞由轴套及活塞轴的凸肩被轴向定位的，液压缸可以在活塞上左右移动，但活塞不能产生轴向移动。
为了防止液压缸在左、右移动时通过活塞与液压缸间隙的泄漏，活塞上还装置有两列带槽密封圈。
当叶轮旋转时，液压缸与叶轮同步旋转，而活塞由于护罩与活塞轴的旋转亦作旋转运动。
所以风机稳定在某工况下工作时，活塞与液压缸无相对运动。
活塞轴的另一端装有控制轴，叶轮旋转时控制轴静止不动，但当液压缸左右移动时会带动控制轴一起移动。
控制头等零件是静止并不作旋转运动的。
叶片装在叶柄的外端，每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一规定的角度装设，二者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。
动叶调节机构被叶轮及护罩所包围，这样工作安全，避免脏物落入调节机构，使之动作灵活或不卡涩。
当轴流送风机在某工况下稳定工作时，动叶片也在相应某一安装角下运转，那么伺服阀将油道①与②的油孔堵住，活塞左右两侧的工作油压不变，动叶安装角自然固定不变。
当锅炉工况变化需要减小调节风量时，电信号传至伺服马达使控制轴发生旋转，控制轴的旋转带动拉杆向右移动。
此时由于液压缸只随叶轮作旋转运动，而调节杆(定位轴)及与之相连的齿条是静止不动的。
于是齿套是以B点为支点，带动与伺服阀相连的齿条往右移动，使压力油口与油道②接通，回油口与油道①接通。
压力油从油道②不断进入活塞右侧的液压缸容积内，使液压缸不断向右移动。
AN静调、AP动调、离心式风机介绍-成都电力机械厂
80 年代初——后弯板式高效节能耐磨型离心风机 该型式离心风机的出现改变了过去前向板式叶片和机翼型叶片一统天下的局面，真
正达到了节能高效耐磨的效果，在 12MW～300MW 电站机组中得到了广泛的应用，我厂 开发研制的高效、节能、耐磨型 Y4-2×60№26.5F 离心引风机获得了国家优质产品银质奖， M5-29-11№20D 风机 1988 年获得能源部优质产品奖，M5-36-11№21D 风机获得四川省优 质产品奖。大量优质的风机长期稳定可靠的运行得到了广大客户的认可与信赖。 1987 年——德国 KKK 公司 AN 系列静叶可调轴流通风机
成都电力机械厂“AN 系列静叶可调轴流风机、AP 系列动叶可调轴流风机、离心风机”简介
一．企业简介
成都电力机械厂是中国电力工业部定点生产电站辅机及备品配件的专业厂是国家骨 干企业之一，是中国风机行业协会和中国机械工程学会的理事单位，为中国火电厂三大骨 干风机企业之一；1958 年建厂至今已有近 50 年的历史，工厂在岗职工 399 人（含外聘工 程技术人员共 585），其中工程技术人员 150 多人；工厂面积为 100，000 平方米，具备设 计、制造 12MW 至 1000MW 火电站各种离心式和轴流式通风机以及其它多种辅机的能力 和经验。
KKK 将至少提供 a)AN 系列转子的叶轮和主轴承装配给 CPMW
提供用户要求的其它转子部件。 b)AP 系列转子部件及（油缸）尺寸为 400，630 和 800 的液压伺服机构。 设计将按照 KKK 拟订的德国 DIN/VDI 标准执行。 KKK 在此保证 KKK 系统之 AN 系列及 AP 系列风机，具有最新技术和最高质 量并且适用于电厂服务，风机选型将按照客户提供的设备规范执行。 KKK 将负责风机整个的选型、性能、技术参数和完整设计，并且保证风机 在工程设计和技术上无缺陷。 KKK 将进一步对在供货范围内的原材料和生产工艺的完美负责。 CPMW 将确保在其供货范围之内所有的材料、劳力和机器设备均符合由 KKK 提供的图纸和技术规范的具体要求。 CPMW 将保证在其供货范围之内由 KKK 检验部分的材料和生产工艺的完美。 （CPMW 与 KKK）双方的合作协议在中国长期有效。 日期：2003 年 10 月 2 日于 Frankenthal Aktiengesellschaft Kuhnle,Kopp & Kausch 公司 CEO
(完整word)动叶可调轴流风机与静叶可调轴流风机的区别
(完整word)动叶可调轴流风机与静叶可调轴流风机的区别动叶可调轴流风机与静叶可调轴流风机的区别
静叶可调轴流风机的特点：
静叶可调轴流风机结构上简单，风机初投资较低。
静叶可调轴流风机效率曲线近似呈圆面，风机运行的高效区范围和风机效率低于动调风机，运行费用高于动叶可调轴流风机。
但静叶可调轴流风机转子外沿的线速度较低，对于入口含尘量的适应性比动叶可调轴流风机要好，含尘量一般在300mg/N·m3下.
静叶可调风机的结构简单，维护量少，最主要的易磨件-——后导叶已设计成可拆卸式，更换方便。
静叶可调轴流风机的失速区比其他类型风机宽。
风机启动时，由于风量小、并能较快通过失速区。
在峰调机组上，低负荷长期运行有可能进入失速区，喘振现象就会比较突出，但现在制造厂已经找到了解决方法---加装分流器，大负荷时风机效率不变，低负荷时效率则有所下降。
动叶可调轴流风机的特点:
动叶可调轴流风机由于有一套液压调节系统，结构上比较复杂，风机初投资较高。
动叶可调轴流风机的效率曲线近似呈现椭圆面，长轴与烟风系统的阻力曲线基本平行,风机运行的高效区范围大。
风机功耗小厂用电低,运行费用低.
动叶可调轴流风机压力系数小，则风机达到相同风压时需要的转子外沿线速度高，作为引风机，含尘气流对叶轮的磨损问题比其他型式的风机要大些，不做耐磨处理时，一般只能承受150mg/N·m3的含尘量。
故：引风机用静叶，送风机用动叶。
轴流动叶调节风机调速节能改造
一、基本概念
• 容积式风机：就是利用工作容积周期性的改变来输 送流体，并提高其压力。
7
二、存在的问题
• • • • 风机喘振 风机失速 磨损 低负荷效率低
8
二、存在的问题
• 风机喘振
定义：流体机械及其管道中介质的周期性振荡，是 介质受到周期性吸入和排出的激励作用而发生的机 械振动。 流量减小到最小值时出口压力会突然下降，下 游管道内压力反而高于出口压力，于是被输送介质 倒流回机内，直到出口压力升高重新向管道输送介 质为止；当管道中的压力恢复到原来的压力时,流量 再次减少,管道中介质又产生倒流，如此周而复始。
二、存在的问题
• 风机失速
措施：当气流速度c一定时，如果叶片安装角β减 小，则冲角α也减小；当气流速度c很小时，只要 叶片安装角β很小，气流冲角α也很小。对于动叶 可调风机，当风机发生失速时，关小失速风机的 动叶角度，可以减小气流的冲角，从而使风机逐 步摆脱失速状态。线速度u是沿叶片高度方向逐渐 增大的，在气流速度c一定的情况下，冲角α会随 着叶片高度方向逐渐增大，以至于在叶顶区域形 成旋转脱流；因此，随着叶片高度的方向逐渐减 小叶片安装角β可以避免因叶高引起的旋转脱流。 14
18
四、效益计算
• 改造技术应用前景
节能改造前期，轴流式动叶调节风机被认为 节能改造空间不明显、改造不受重视。随着改造 逐渐深入，低投入高回报的项目越来越少，轴流 动叶调节风机的调速改造逐渐成为节能改造主流 之一，即所谓的“苍蝇腿也是肉”。 2000年后送风机和一次风机采用轴流式动叶 调节的方式几乎成为 了电厂标配，另一方面，设 计院为了安全起见，在为电厂设计风机时都留出 较大的裕度，所以轴流式动叶调节风机的调速节 19 能改造在今后一段时间内存在较大空间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动叶可调轴流风机与静叶可调轴流风机的区别
静叶可调轴流风机的特点：
静叶可调轴流风机结构上简单，风机初投资较低。
静叶可调轴流风机效率曲线近似呈圆面，风机运行的高效区范围和风机效率低于动调风机，运行费用高于动叶可调轴流风机。
但静叶可调轴流风机转子外沿的线速度较低，对于入口含尘量的适应性比动叶可调轴流风机要好，含尘量一般在300mg/N·m3下。
静叶可调风机的结构简单，维护量少，最主要的易磨件---后导叶已设计成可拆卸式，更换方便。
静叶可调轴流风机的失速区比其他类型风机宽。
风机启动时，由于风量小、并能较快通过失速区。
在峰调机组上，低负荷长期运行有可能进入失速区，喘振现象就会比较突出，但现在制造厂已经找到了解决方法---加装分流器，大负荷时风机效率不变，低负荷时效率则有所下降。
动叶可调轴流风机的特点：
动叶可调轴流风机由于有一套液压调节系统，结构上比较复杂，风机初投资较高。
动叶可调轴流风机的效率曲线近似呈现椭圆面，长轴与烟风系统的阻力曲线基本平行，风机运行的高效区范围大。
风机功耗小厂用电低，运行费用低。
动叶可调轴流风机压力系数小，则风机达到相同风压时需要的转子外沿线速度高，作为引风机，含尘气流对叶轮的磨损问题比其他型式的风机要大些，不做耐磨处理时，一般只能承受150mg/N·m3的含尘量。
故：引风机用静叶，送风机用动叶。
