SCGC8-25/400-1.0 959 1050 1143 1238 1334 1433 1533 1634 1737 1763 1842 1948 2055 2164 2274 2386 2498 2612 2727 2873 Q=11.9885△T1.315
SCGC8-32/600-1.0 984 1080 1178 1278 1380 1484 1591 1698 1808 1836 1920 2033 2148 2264 2382 2502 2623 2745 2869 3026 Q=11.0877△T1.3462

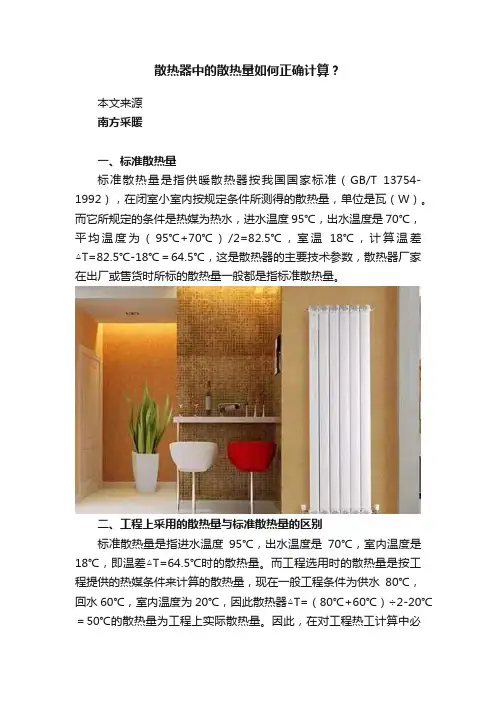

钢制百度文库片管型散热器散热量数据表
单位：W
Q
△T（℃）
28 30 32 34 36 38 40 42 44 44.5 46 48 50 52 54 56 58 60 62 64.5
计算公式
规格型号
SCGC4-20/180-1.0 509 556 603 651 701 750 801 852 904 917 957 1010 1064 1118 1173 1228 1284 1341 1398 1470 Q=7.3683△T1.271
SCGC4-25/180-1.0 542 592 643 695 748 801 856 911 967 981 1024 1081 1140 1198 1258 1318 1379 1440 1502 1580 Q=7.5334△T1.283
SCGC4-32/220-1.0 565 618 672 727 782 839 897 955 1014 1029 1074 1135 1197 1259 1322 1386 1450 1515 1581 1664 Q=7.5785△T1.294
SCGC6-20/300-1.0 718 785 853 922 993 1065 1137 1211 1286 1305 1362 1438 1516 1595 1674 1755 1836 1918 2000 2105 Q=9.8051△T1.2886
SCGC6-25/300-1.0 733 801 871 942 1014 1088 1162 1238 1315 1334 1392 1471 1551 1631 1713 1795 1879 1963 2048 2155 Q=9.8893△T1.2922
注：表中为室温18℃，每组的散热量。
SCGC6-32/500-1.0 745 816 890 965 1042 1120 1199 1280 1362 1383 1445 1530 1615 1702 1790 1880 1970 2061 2153 2270 Q=8.6859△T1.3358
SCGC8-20/400-1.0 944 1033 1124 1217 1311 1407 1504 1603 1703 1729 1805 1908 2013 2118 2225 2333 2443 2553 2665 2806 Q=12.2071△T1.305
