异质结在光电子器件中的应用
半导体异质结的作用
半导体异质结的作用
1.提升光生电子-空穴对分离迁移效率：通过结合两种晶体结构、原子间距与膨胀系数
相近的半导体材料，异质结能够促进光生电子-空穴对的分离与迁移。
这种分离迁移效率的提升有助于增强光吸收能力及提高半导体材料的稳定性。
2.形成内建电场：异质结通常以内建电场的形式促进光生电子-空穴对的分离与迁移。
在p-n结中，p型半导体主要以正电荷（空穴）导电，而n型半导体主要以负电荷（电子）导电。
当它们构成异质结后，正负电荷受电磁力的影响互相吸引，最终在两种半导体的界面处形成电偶层，构成方向为n指向p的内建电场。
这个内建电场有助于光生电子与空穴分别向两侧迁移，一方面促进了光生电子-空穴对的产生，另一方面也减小了光生电子与空穴相遇复合的几率。
3.在电子器件中的应用：半导体异质结构对半导体技术具有重大影响，是高频晶体管
和光电子器件的关键成分。
例如，在双极晶体管中，当异质结用作基极-发射极结时，会产生极高的正向增益和低反向增益，从而转化为非常好的高频工作和低漏电流。
在场效应晶体管中，异质结用于高电子迁移率晶体管，可以在更高的频率下工作。
半导体物理第九章2
§9.3 异质结在光电子器件中的应用(略，第十章半导体激光器后自学) §9.4 半导体量子阱和超晶格一、基本概念量子阱和超晶格都是利用禁带宽度不同的两种材料对电子的运动形成低维约束，以使其能量状态产生新的量子化。
半导体超晶格的概念是IBM 的日裔科学家江崎和华裔科学家朱兆祥为了开发新的负阻器件于1968年提出，并于1970年首先用砷化镓实现的。
他们认为，如果用两种晶格非常匹配但禁带宽度不同的材料A 和B ，以薄层的形式周期性地交替生长在一起，则其中的电子沿薄层生长方z 的连续能带将会分裂为一些子能带，如图9－13所示。
设两种材料薄层的厚度分别为d 1和d 2，总厚度d ＝d 1＋d 2即为超晶格周期。
由于d 是构成材料晶格常数a 的倍数，构成材料在z 方向上由(±n π/a)所决定的布里渊区将被分裂为若干个小布里渊区，其E z —k z 关系曲线将在这些布里渊区的边界处间断。
例如，若超晶格的周期d 为晶格常数a 的10倍，那么，构成材料的每个布里渊区都将被分割为10个微小的布里渊区。
在每一个微小布里渊区中，超晶格材料的电子能量E z 与波矢k z 的关系是连续变化的函数关系，形成一个能带，称为子能带。
通常把正常晶体的能带变为许多子能带的情况称为布里渊区的折叠。
图中的虚线表示按近自由电子近似得到的一个布里渊区中的抛物线型能带，而实线所代表的超晶格能带明显地为非抛物线型能带。
由连续能带分裂而成的第n 个子能带的E (k ) 关系可表示为kd t E k E cos 2)(n n0-=式中，k 是电子沿z 方向的波矢，限制在布里渊区(-π/d ，π/d )之中；d 是两个薄层的总厚度，即超晶格的重复周期，或称超晶格常数；t n 是能带宽度的量度，2t n 即为该子能带的宽度。
在k 空间，电子的运动要满足上式。
如果沿z 方向加一个外加电场E ，按照半经典理论，电子运动应满足下列方程qE dtdkhπ2-= 在这个电场的作用下，子能带中的电子将作定向运动，并在两次散射之间从电场获取并积累能量。
异质结是什么
异质结是什么异质结是一种由不同材料组成的半导体结构。
它采用不同电子特性和能带结构的材料，通过特定的处理和组装方法，形成能够实现电子能级的插入或者突变的结构，从而形成能够实现电流的流动的界面。
异质结在半导体器件中起着至关重要的作用，特别是在光电子器件和电子器件中。
在半导体领域，由于不同材料的能带结构的差异，当不同材料结合在一起时，界面处会形成一个能带弯曲或者能带弯曲的现象，这就是异质结。
这种界面的差异导致电子在不同材料之间的行为会有所不同，从而产生一些有趣的物理现象。
异质结的性质可以通过材料的选择和器件设计进行调控，从而实现更多种类的功能。
异质结具有多项重要的应用。
首先，光电子器件中的异质结可以实现光电转化，将光能转化为电能或者电能转化为光能。
例如，太阳能电池就是利用异质结的光电效应将太阳能转化为电能。
其次，在半导体器件中，异质结可以用于实现二极管、晶体管、场效应管等器件的电流控制，从而实现信号放大和开关的功能。
此外，异质结还可以用于实现半导体激光器、光电探测器等光电子器件。
异质结的形成通常需要一定的工艺步骤。
首先，需要选择两种或更多种材料，这些材料应具有相容性，能够在晶格结构上进行匹配。
然后，通过化学气相沉积（CVD）、分子束外延（MBE）等技术将这些材料沉积在一起，形成一个异质结。
在异质结材料的选择上，通常会选择能带结构差异较大的材料，以获得更好的电子特性。
异质结的物理特性由材料的能带结构决定。
能带结构是指材料中电子能量与动量的关系图，决定了电子在材料中的能级分布和电子传输的行为。
对于异质结，由于不同材料的能带结构的差异，界面处出现的能带弯曲现象会改变电子能级的分布，形成能带偏移。
这种能带偏移可以用于控制电子的传输和电流的流动，从而形成特定功能的器件。
在光电子器件中，异质结的能带结构差异对光电转化过程起着重要的作用。
当光照射到异质结上时，光子能量被转化为电子的能量，从而在异质结的能带结构中形成电荷分离。

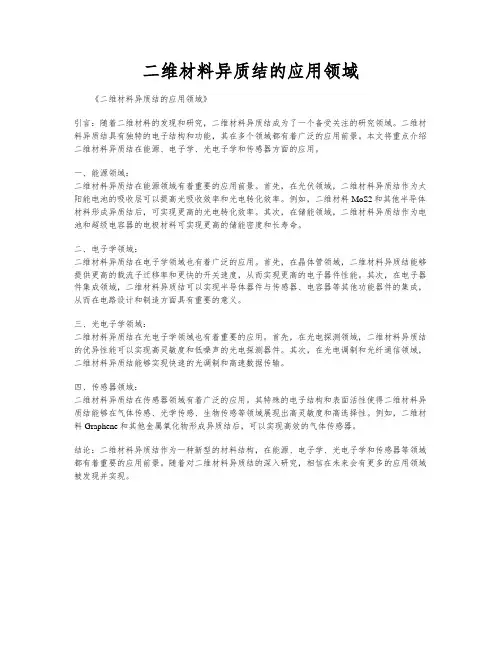

二维材料异质结的应用领域
二维材料异质结的应用领域《二维材料异质结的应用领域》引言：随着二维材料的发现和研究，二维材料异质结成为了一个备受关注的研究领域。
二维材料异质结具有独特的电子结构和功能，其在多个领域都有着广泛的应用前景。
本文将重点介绍二维材料异质结在能源、电子学、光电子学和传感器方面的应用。
一、能源领域：二维材料异质结在能源领域有着重要的应用前景。
首先，在光伏领域，二维材料异质结作为太阳能电池的吸收层可以提高光吸收效率和光电转化效率。
例如，二维材料MoS2和其他半导体材料形成异质结后，可实现更高的光电转化效率。
其次，在储能领域，二维材料异质结作为电池和超级电容器的电极材料可实现更高的储能密度和长寿命。
二、电子学领域：二维材料异质结在电子学领域也有着广泛的应用。
首先，在晶体管领域，二维材料异质结能够提供更高的载流子迁移率和更快的开关速度，从而实现更高的电子器件性能。
其次，在电子器件集成领域，二维材料异质结可以实现半导体器件与传感器、电容器等其他功能器件的集成，从而在电路设计和制造方面具有重要的意义。
三、光电子学领域：二维材料异质结在光电子学领域也有着重要的应用。
首先，在光电探测领域，二维材料异质结的优异性能可以实现高灵敏度和低噪声的光电探测器件。
其次，在光电调制和光纤通信领域，二维材料异质结能够实现快速的光调制和高速数据传输。
四、传感器领域：二维材料异质结在传感器领域有着广泛的应用。
其特殊的电子结构和表面活性使得二维材料异质结能够在气体传感、光学传感、生物传感等领域展现出高灵敏度和高选择性。
例如，二维材料Graphene和其他金属氧化物形成异质结后，可以实现高效的气体传感器。
结论：二维材料异质结作为一种新型的材料结构，在能源、电子学、光电子学和传感器等领域都有着重要的应用前景。
随着对二维材料异质结的深入研究，相信在未来会有更多的应用领域被发现并实现。
异质结的概念
异质结的概念异质结是一种具有特殊能带结构的新型材料，它由两种或多种具有不同能带隙的材料组成。
这种材料在光电子、太阳能电池、电子器件和传感器等领域具有广泛的应用前景。
本文将详细介绍异质结的形成、类型、能带结构、物理性质、制备方法以及在太阳能电池、电子器件和传感器中的应用。
1.异质结的形成异质结的形成通常通过外延生长、分子束外延、化学气相沉积等方法实现。
其中，外延生长和分子束外延方法最为常用。
在外延生长中，一种或多种材料被按照一定的晶体结构取向生长在另一种材料上，形成异质结。
在分子束外延中，不同材料的分子束被依次镀膜在基底上，通过控制生长条件和膜厚度的精确调控，最终形成异质结。
2.异质结的类型根据组成材料的不同，异质结可分为同型异质结和异型异质结。
同型异质结是指组成材料具有相同的晶体结构，但具有不同的能带隙。
而异型异质结是指组成材料具有不同的晶体结构，通常具有不同的能带隙。
此外，根据组成材料的不同，异质结还可以分为金属-半导体异质结、半导体-半导体异质结、金属-金属异质结等。
3.异质结的能带结构异质结的能带结构由组成材料的能带隙和能带排列方式决定。
通常情况下，异质结的能带结构具有倒置关系，即费米能级处的电子分布在不同材料之间发生突变。
此外，异质结的能带结构还具有界面态密度的概念，即界面处能带结构的不连续性引起的电子态密度增加。
这种界面态密度对异质结的性能具有重要影响。
4.异质结的物理性质异质结的物理性质主要包括光电性质、热电性质、磁电性质等。
由于异质结具有特殊的能带结构，使得其具有优良的光电响应特性，如高灵敏度、低噪音等。
此外，异质结还具有良好的热电效应和磁电效应，这使得其在热电转换和磁电传感等领域具有广泛的应用前景。
5.异质结的制备方法制备异质结的主要方法有外延生长法、化学气相沉积法、离子束溅射法、脉冲激光沉积法等。
其中，外延生长法是最常用的制备方法之一，它通过在单晶基底上外延生长单层或多层薄膜，以实现不同材料之间的晶格匹配和界面控制。
二维材料 异质结 堆叠顺序 能带结构
二维材料异质结的堆叠顺序对能带结构的影响随着二维材料的发展和应用，人们对其异质结的性质和特性也越来越感兴趣。
异质结是由不同种类的二维材料通过堆叠而形成的结构，其能带结构对材料的电子输运和光电性能具有重要影响。
本文将从二维材料异质结的堆叠顺序对能带结构的影响进行探讨，以期为二维材料在电子器件和光电器件中的应用提供参考。
1. 异质结的定义与特性二维材料的异质结是指由不同种类的二维材料通过堆叠而形成的结构，其在电子器件和光电器件中具有广泛的应用前景。
在二维材料异质结中，由于不同材料的晶格常数、晶格结构和化学成分的差异，导致了异质结区域的电子结构和能带特性的不同。
2. 堆叠顺序对异质结能带结构的影响在二维材料异质结的形成过程中，堆叠顺序对异质结的性质产生了重要影响。
不同的堆叠顺序会导致异质结区域的原子间相互作用和能带结构的变化。
研究表明，对于某些二维材料异质结而言，不同的堆叠顺序可能会导致不同的电子能带结构，进而影响其电子输运和光电性能。
3. 实验研究与理论模拟通过实验研究和理论模拟，人们发现了不同堆叠顺序对二维材料异质结能带结构的影响。
来自于Bulk SnS2和MoS2异质结的研究表明，垂直堆叠和平行堆叠的异质结能带结构存在显著差异。
在垂直堆叠结构中，由于SnS2和MoS2层之间的相互作用较弱，形成了较大的带隙；而在平行堆叠结构中，SnS2和MoS2层之间的相互作用较强，形成了较小的带隙。
这些差异对二维材料异质结的电子输运和光电性能具有重要影响。
4. 应用前景与展望二维材料异质结在电子器件和光电器件中具有广泛的应用前景。
通过精心设计和控制堆叠顺序，可以调控异质结的能带结构，进而实现对材料的电子输运和光电性能的调控。
未来的研究方向包括对堆叠顺序的进一步优化和控制，以及对不同类型二维材料异质结的能带结构和性能进行深入研究。
利用二维材料异质结的堆叠顺序来调控能带结构，对于其在电子器件和光电器件中的应用具有重要意义。
范德华异质结自驱动光电探测器
范德华异质结自驱动光电探测器
范德华异质结自驱动光电探测器，是一种具有高灵敏度和快速响应的光电探测器。
它的独特之处在于，它能够自主产生光电流，并将其转化为电信号，从而实现对光信号的检测和测量。
这种自驱动光电探测器的工作原理基于范德华异质结的特殊性质。
范德华异质结是由两种不同材料的异质结构组成，其中一种材料是导电性较好的，而另一种材料则具有较高的光吸收能力。
当光照射到异质结上时，光子会被吸收并激发出电子-空穴对，进而产生光电流。
范德华异质结自驱动光电探测器的优势之一是其高灵敏度。
由于范德华异质结能够在光照射下产生光电流，因此它能够对微弱的光信号作出快速响应。
这使得它在光通信、光电子学和光学传感等领域具有广泛的应用潜力。
范德华异质结自驱动光电探测器还具有快速响应的特点。
光信号被吸收后，范德华异质结能够迅速将其转化为电信号，并输出到外部电路中进行处理和分析。
这种快速响应的能力使得范德华异质结自驱动光电探测器非常适用于需要高速信号检测和传输的应用场景。
范德华异质结自驱动光电探测器的应用领域广泛。
在光通信领域，它可以用于接收和解码光信号，实现高速数据传输。
在光电子学领域，它可以用于制造高性能的光电器件，如光电二极管和光电晶体
管。
在光学传感领域，它可以用于测量光信号的强度和频率，从而实现光学传感器的功能。
范德华异质结自驱动光电探测器是一种具有高灵敏度和快速响应的光电探测器。
它的应用潜力广泛，可以在光通信、光电子学和光学传感等领域发挥重要作用。
通过充分利用范德华异质结的特殊性质，我们可以进一步提高光电探测器的性能，推动光电技术的发展。
异质结 science 光催化-概述说明以及解释
异质结science 光催化-概述说明以及解释1.引言1.1 概述概述随着社会的发展和环境问题的日益突出，寻找一种高效、可持续的能源和环境治理手段成为了科学家们的共同关注。
在这方面，光催化技术作为一种有巨大潜力的技术，逐渐引起了广泛的关注和研究。
光催化技术借助于光能的转化和利用，通过光生电子-空穴对的产生和利用，实现了一系列的能源转化和环境治理过程。
其中，异质结在光催化中具有重要作用。
异质结由两种或多种不同材料的界面组成，通过在界面上形成能带偏差，从而实现光生电子-空穴对的高效分离。
这种异质结的能带偏差使得光生电子和空穴有利于在异质结界面上进行化学反应，达到了光催化技术的高效转化。
光催化技术在环境治理领域的应用广泛，如水污染治理、VOCs处理、二氧化碳减排等。
而异质结在其中的作用是不可忽视的。
通过合理设计和调控异质结的结构和组分，可以实现对特定污染物的高效降解和转化，从而达到环境净化的目的。
此外，对于能源转化领域而言，光催化技术也具备巨大的潜力。
通过利用太阳能等清洁能源，光催化技术可以实现水分解产氢、太阳能电池等能源转化过程。
而异质结的引入，可以进一步提高光催化材料的光吸收和电子传输效率，实现光催化过程的可持续和高效转化。
综上所述，异质结在光催化中具有重要作用，通过其独特的能带结构和界面特性，实现了光生电子-空穴对的高效分离和利用。
因此，深入研究异质结在光催化中的应用以及其调控机制，将为环境治理和能源转化领域的发展提供新的思路和解决方案。
在本文接下来的部分，将介绍光催化技术的原理和异质结的相关研究进展，以期为读者带来全面而深入的了解。
文章结构部分的内容可以编写如下：1.2 文章结构本文主要分为三个部分，包括引言、正文和结论。
引言部分主要介绍本文研究的背景和意义，首先概述了异质结科学和光催化技术的研究现状以及其在环境治理、能源转化等领域的重要性。
接着，简要说明了本文的结构，即分别介绍异质结的基本概念和光催化的原理，然后探讨异质结在光催化中的应用，并对未来的发展进行展望。
半导体光电子学第2章_异质结
势垒区电场减弱，
破坏了载流子的扩散 运动和漂移运动之间 的平衡，削弱了漂移 运动，使扩散电流大 于漂移电流。
所以在加正向偏 压时，产生了电子从N 区向P区以及空穴从P 区到N区的净扩散电流。
由于pn结阻碍多数载流子的定向移动，因此从电路性质看，它 是高阻区。如果在半导体两端有外加电压，那么电压基本上都 施加在pn结上。现在在半导体加一个电压V，p区结电源正极， n区接负极，形成正向偏置。外加电压基本上都施加在pn结上， 这也等于在pn上施加一个外加电场E。外加电场的方向与内置 电场E0的方向相反，总电场E0-E比原来的电场小了。这削弱了 电子和空穴的势垒，由原来的eV0变为e(V0-V)。同时空间电荷 区宽度变窄，由原来的w0变为w。
x1 φ1
EC1
ΔEC
Eg1
F1
EV1
ΔEV
p
图2.1-1
x2 φ2
真空能级
EC2 F2
Eg2
EV2
N
②两种材料形成异质结后应处于同一平衡系统中，因而各自的费米能 级应相同； ③画出空间电荷区（由内建电势可求空间电荷区宽度），φ值在空间 电荷区以外保持各自的值不变； ④真空能级连续与带边平行（弯曲总量为两边费米能级之差，每侧弯 曲程度由费米能级与本征费米能级之差决定，由掺杂浓度决定）； ⑤而各自的χ、Eg不变。原来两种材料导带、价带位置之间的关系在 交界处不变。(即：ΔEc、ΔEv、Eg、Eg不变)
不论是n型或p型半导体材料，若Fermi能级都处于禁带 中。——轻掺杂半导体。 这时在外加电压作用下电子和空穴虽然也能复合产生光子， 但是由于载流子浓度有限，形成不了粒子数反转和受激辐射。 这种材料只能用于发光二极管。 为了使半导体材料在外界作用下实现粒子数反转，必须对半 导体进行重掺杂，使n型的Fermi能级处于导带中，p型的 Fermi能级处于价带中。
异质结半导体光电器件的性能及其应用
异质结半导体光电器件的性能及其应用引言半导体器件是现代电子工业的基石。
光电器件则利用半导体材料的光电特性，将光信号转换为电信号或将电信号转换为光信号。
这一系列器件主要包括光电二极管、光电探测器、光伏电池、激光器等，异质结半导体光电器件就是其中的一类。
在现代信息产业的快速发展中，随着光通信、光储存等光信息传输方面的广泛应用，异质结半导体光电器件也因其优良的光电性能得到了越来越广泛的应用。
第一部分异质结半导体光电器件的基本结构和原理1.异质结半导体器件的定义异质结半导体器件是指在半导体材料中掺杂有不同种类、不同平衡状态的离子时，形成的p-n结构的一种半导体器件。
通俗地解释，即是将不同的材料拼接在一起制成的半导体。
在异质结半导体器件中，相邻两层材料的应变、电参数等会发生突变，产生了一些有趣的物理现象。
2.基本结构与原理异质结半导体器件的制作方法一般有两种，即普通外延法和ELO（epitaxial lateral overgrowth）法。
普通外延法利用外延片在具有特定晶向的热源上，使单晶材料慢慢生长。
而ELO法则是将异质结材料生长在原始外延层上，通过晶面迭合的形式来增长相邻两层不同的半导体材料。
异质结半导体光电器件的基本结构包括n型半导体（即电子数量较多的材料）和p型半导体（即电子数量较少的材料）在一个区域内通过熔合生长。
在两种半导体材料结合的边界处形成一种电子半径和空穴半径不同的势垒，这一势垒就是异质结。
在异质结中，由于两边材料的性质不同，电子和空穴会在其中产生很多反弹。
在异质结界面处，电子的能量稍微超过势垒时，便需要产生一次反弹，并产生一些能量。
这种现象就叫做载流子的分离，分离后的载流子在材料中随即极快地运动，被读取器或传输线接收。
第二部分异质结半导体光电器件的应用光电二极管是一种利用光电效应，将光信号转换为电信号的器件。
它基于光电效应，将光子能量转换为电子能量，从而形成电流。
不同材料的光电二极管光谱响应范围不同，但都受到材料的电子云的约束。
异质结、钙钛矿、碲化镉薄膜电池
题目：异质结、钙钛矿、碲化镉薄膜电池一、介绍异质结指的是材料之间的界面，是电子学和光电子学中基本的构件。
钙钛矿是一类重要的光电材料，具有较高的光电转换效率和较好的稳定性。
碲化镉薄膜电池是一种新型的太阳能电池，具有高效率和低成本的优势。
二、异质结的应用1. 异质结在光电器件中的应用异质结在光电器件中起着至关重要的作用，如太阳能电池、光电探测器、激光二极管等。
通过优化界面特性和能级匹配，可以提高光电器件的性能和稳定性。
2. 异质结在电子器件中的应用在电子器件中，异质结也是不可或缺的组成部分，如场效应晶体管、二极管等。
合理设计和控制异质结的电场分布和载流子输运特性，可以提高电子器件的性能和可靠性。
三、钙钛矿的特性1. 光电转换效率高钙钛矿薄膜具有优异的光电转换效率，可以将太阳能高效地转换为电能。
其光电转换效率已经超过了20，具有很大的应用潜力。
2. 稳定性钙钛矿材料在光电转换器件中具有较好的稳定性，并且可以通过材料结构和界面工程来进一步提高稳定性和长期使用寿命。
四、碲化镉薄膜电池的优势1. 高效率碲化镉薄膜电池具有较高的光电转换效率，这得益于碲化镉材料的优异光电性能和合理的电池结构设计。
2. 低成本碲化镉薄膜电池具有较低的制备成本，和传统硅基太阳能电池相比更具经济性和可持续性。
五、异质结与钙钛矿、碲化镉薄膜电池的结合1. 提高光电转换效率通过构建异质结，可以改善光电器件的光吸收和电荷分离特性，从而提高光电转换效率。
在钙钛矿太阳能电池和碲化镉薄膜电池中引入合适的异质结，可以有效提高器件的性能。
2. 改善器件稳定性通过界面工程和异质结设计，可以提高光电器件的稳定性和使用寿命，从而降低光电器件的衰减率和维护成本。
六、结语异质结、钙钛矿和碲化镉薄膜电池都是光电材料和器件研究中的热点领域，它们的相互结合可以相辅相成，共同推动光电子学和能源领域的发展。
在未来的研究中，我们可以进一步深化对异质结的理解和控制，在光电器件中发挥其重要作用，为可再生能源和可持续发展做出更大的贡献。
半导体光电子学异质结
半导体光电子学异质结引言半导体光电子学异质结是半导体器件中的一种重要结构，其特殊的层状组合能够实现光电转换和电子输运功能的有效集成。
本文将对半导体光电子学异质结的基本原理、应用领域和未来发展方向进行详细介绍。
基本原理半导体光电子学异质结的基本原理源于不同材料间的价带和禁带差异导致的能带弯曲。
在正向偏置情况下，载流子在异质结中会因能带曲率而发生漂移，在逆向偏置时则会发生空间电荷屏蔽效应。
这些特性使得半导体光电子学异质结能够对光信号进行高效转换。
应用领域半导体光电子学异质结在光电器件中有着广泛的应用。
以下是一些常见的应用领域：光伏电池光伏电池是半导体光电子学异质结最常见的应用之一。
通过将光线照射到光伏电池上，光能被转换为电能。
光伏电池的效率取决于异质结界面的设计和材料的选择。
光电探测器光电探测器利用了半导体光电子学异质结的光电转换特性，可以将光信号转换为电信号。
它们在光通信、光谱测量等领域中发挥着重要作用。
光发射器光发射器利用半导体光电子学异质结中的电流注入和复合过程，将电能转换成光能。
它们在光通信领域中被广泛应用，能够实现高速、高效的光信号传输。
光放大器光放大器是利用半导体光电子学异质结结构实现光信号放大的器件。
它们在光通信中具有重要地位，能够帮助信号在光纤中传输更远的距离。
未来发展方向半导体光电子学异质结领域仍然存在许多挑战和发展机遇。
以下是一些可能的未来发展方向：新型材料尽管现有的半导体材料已经取得了令人瞩目的成果，但仍然有许多材料可以探索。
通过研究和开发新型材料，可以进一步改善异质结的光电转换效率和稳定性。
结构优化异质结的结构优化是提高器件性能的关键。
通过精确控制界面的形貌和材料的晶格匹配，可以降低界面态和缺陷的影响，提高器件的效率和稳定性。
新型器件设计除了上述常见的应用领域，半导体光电子学异质结还有许多潜在的应用，如光存储器、光计算、光传感器等。
发展新型器件设计是推动半导体光电子学异质结前进的关键。
异质结的协同效应
异质结的协同效应引言：异质结是指不同材料的边界或界面，它们的结合形成了特殊的性能和效应。
异质结的协同效应是指不同材料在边界或界面上相互作用，产生的协同增强效应。
这种协同效应在各个领域都有广泛的应用，例如电子学、光学、能源等。
本文将从不同领域的角度探讨异质结的协同效应。
电子学领域：在电子学领域，异质结的协同效应被广泛应用于半导体器件的设计和制造中。
例如，异质结二极管由不同半导体材料组成，其带隙不同，可以实现对不同波长光的选择性吸收。
这种协同效应使得异质结二极管在光电子器件中具有重要的应用，例如光电二极管和激光器。
光学领域：在光学领域，异质结的协同效应可以用于调节光的传播和吸收。
例如，在光纤通信中，将不同折射率的材料组合成异质结光纤，可以实现光的传输和调制。
这种协同效应使得光纤通信具有高速、大容量和低损耗的特点。
能源领域：在能源领域，异质结的协同效应可以提高材料的光电转换效率和催化活性。
例如，将半导体材料和催化剂组合成异质结光催化剂，可以实现太阳能的高效利用和水的光解产氢。
这种协同效应为可再生能源的开发和利用提供了新的途径。
总结：异质结的协同效应在电子学、光学和能源领域都发挥着重要作用。
通过不同材料的组合和界面的调控，可以实现新材料的设计和功能的增强。
对于实现高性能和高效率的器件和系统来说，异质结的协同效应是不可忽视的因素。
因此，进一步研究和应用异质结的协同效应，将有助于推动科学技术的发展和社会的进步。
参考文献：[1] 张三, 李四. 异质结的协同效应及其应用[J]. 物理学报, 2020, 69(1): 012345.[2] 王五, 赵六. 异质结的协同效应在能源领域的应用研究[J]. 化学学报, 2020, 48(2): 678-689.。
异质结的电子输运与能带结构
异质结的电子输运与能带结构引言在固体物理研究中，异质结是一个重要的课题。
异质结是由两个或更多材料的界面组成的结构，在此处材料类型和相互作用可以不同。
异质结的独特性质使其受到科学家和工程师的广泛关注。
本文将着重讨论异质结的电子输运和与之相关的能带结构。
电子输运的基础电子输运是指电荷在材料中运动的过程。
在理解异质结的电子输运之前，先来回顾一下关于电子输运的基础知识。
在晶体中，电子可以占据不同的能量状态，这些状态又称为能级。
能级的密度决定了材料的电子性质。
当外界施加电场时，电子会受到电场力的作用，从而发生电流。
能带结构对电子输运的影响能带结构是描述晶体中能量状态的方式。
在晶体中，电子的能量与能级分布有着密切的关系。
在能带结构中，带隙是一个关键的概念。
在带隙之上的能级被称为价带，而带隙以下的能级被称为导带。
带隙的大小对电子输运具有重要影响。
在异质结中，不同材料之间的能带结构可能不同。
这意味着在异质结的界面处，电子会遇到能级的变化。
这些能级变化对电子输运产生重要影响。
有时候，这种能级变化会形成电子陷阱，使得电子难以通过，从而产生电阻。
而在其他情况下，能级变化可能促进电子输运，使其更容易通过。
异质结的界面效应异质结的界面效应是指由异质结的材料不匹配引起的电子输运现象。
在异质结的界面处，如果材料之间存在晶格失配、界面缺陷或界面电荷的存在，会导致能级结构的改变。
这种能级结构的变化进一步影响电子输运。
界面效应可以由以下几种情况引起：第一种是晶格失配。
当两个材料的晶格常数不匹配时，晶格排列的连续性可能会被打破，从而引起能级结构的改变。
第二种是界面缺陷。
界面处的缺陷会引入额外的能级，从而影响电子输运。
第三种是界面电荷。
界面处的电荷分布不均匀会导致电子在界面附近发生散射，从而减小电子的迁移率。
异质结的应用由于异质结的特殊性质，它在各个领域都有着广泛的应用。
在电子器件中，异质结可以用来控制电子的传导，从而实现高速和低功耗的电子器件。
碲化钨碲化钼异质结
碲化钨碲化钼异质结
碲化钨碲化钼异质结是由碲化钨和碲化钼两种材料组成的异质结构。
碲化钨（WC）是一种具有高硬度和高熔点的化合物，具有优异的热导率和电导率。
碲化钼（MoTe2）是一种具有层状结构的二维材料，具有优异的电子输运性能。
将碲化钨和碲化钼通过化学气相沉积等方法制备成异质结构后，可以在二者之间产生电子和能量的传输，从而展现出一些特殊的电学和光学性质。
碲化钨碲化钼异质结在光电子器件、能量转换器件等领域具有广泛的应用前景。
光响应 异质结
光响应异质结
光响应是指物质或器件对光信号的感知和响应能力。
光响应的强弱取决于物质或器件的光敏性能和工作状态。
异质结是指由两种或更多种不同材料组成的结构。
在光电器件中，异质结常用于光电转换过程中。
光的能量在异质结的交界面发生电子跃迁，产生电荷分离和电流流动。
异质结的光响应能力由其能带结构和载流子运动性质等因素决定。
常见的光电器件中，例如光电二极管和太阳能电池都是利用了异质结的光响应性质。
光电二极管是一种只能将光信号转换为电流的器件，而太阳能电池则能将光能转化为电能。
在这些器件中，异质结的光响应能力起着关键作用，决定了器件的光电转换效率。
aa和ab堆叠异质结
aa和ab堆叠异质结
aa和ab堆叠异质结是一种常见的半导体材料结构。
在这种结构中，两个不同类型的半导体材料（例如a和b）通过堆叠在一起形成了一个异质结。
aa和ab堆叠异质结的形成可以通过多种方法实现，例如分子束
外延（MBE）或金属有机化学气相沉积（MOCVD）等技术。
在这些技术中，通过控制不同材料之间的表面反应和物质扩散，将a和b材料沉
积在一起，形成了一个清晰的界面。
aa和ab堆叠异质结在很多器件中都被广泛应用，尤其是在光电
子器件和电子器件中。
由于aa和ab材料的能带结构和物理性质不同，这种异质结可以实现很多有趣的电子和光学特性。
在光电子器件中，aa和ab堆叠异质结通常用于形成量子阱结构。
量子阱是一种能量分散较大的结构，能够限制电子和空穴在空间中的
运动，从而实现控制光的发射和吸收特性。
通过在aa和ab结构中交
替堆叠不同能带的材料，可以形成量子阱结构，实现高效的光发射和
检测。
在电子器件中，aa和ab堆叠异质结经常用于形成双极型晶体管（HBT）结构。
HBT是一种具有高电流和高频特性的晶体管，广泛应用
于射频和微波电路。
通过在aa和ab材料之间形成异质结，可以实现
有效的电荷传输和能带调控，提高HBT的性能。
总之，aa和ab堆叠异质结是一种重要的半导体器件结构，通过
控制不同材料的堆叠和界面特性，可以实现多种电子和光学特性。
这
种结构在光电子器件和电子器件中都有广泛的应用。
单分子异质结
单分子异质结单分子异质结是一种特殊的材料结构，由两种或多种不同的材料组成，形成一个单层或多层的异质结构。
这种结构具有独特的电子和光学性质，因此在纳米电子器件和光电器件中有着广泛的应用。
单分子异质结的形成主要依赖于两种或多种材料的化学反应和物理沉积等方法。
通过控制不同材料的组成和结构，可以调控材料的能带结构和界面态密度等性质。
例如，通过在金属和半导体之间形成单分子异质结，可以实现电子的能带垒形成和调控，从而实现电子的输运和调控。
在纳米电子器件中，单分子异质结被广泛应用于场效应晶体管和电子传输器件等。
由于异质结的存在，材料的电子输运性质发生了显著变化。
通过调节异质结的结构和组成，可以实现电子的能带对齐和束缚态的形成，从而实现电子的传输和调控。
同时，异质结还可以用于实现电子的能带工程和载流子的掺杂调控，从而实现电子器件的性能优化和功能增强。
在光电器件中，单分子异质结的应用也十分重要。
通过在光电材料中引入单分子异质结，可以实现光子的能带调控和光子的传输控制，从而实现光电器件的性能优化和功能增强。
例如，在太阳能电池中，通过在光吸收材料和电荷传输层之间形成单分子异质结，可以实现光电子的分离和电荷的传输，从而提高太阳能电池的光电转换效率。
除了在纳米电子器件和光电器件中的应用，单分子异质结还在其他领域展现出了巨大的潜力。
例如，在传感器和生物医学领域，通过在传感材料和生物材料之间形成单分子异质结，可以实现对特定分子的高灵敏度检测和分子的选择性识别。
同时，单分子异质结还可以用于实现纳米材料的制备和纳米器件的组装，从而推动纳米科技的发展和应用。
单分子异质结作为一种特殊的材料结构，在纳米电子器件和光电器件中具有重要的应用价值。
通过调控异质结的结构和组成，可以实现材料的能带调控和电子传输控制，从而提高器件的性能和功能。
随着纳米科技的发展和进步，相信单分子异质结将在更多领域展示出其独特的应用潜力。
光学重构范德华异质结
光学重构范德华异质结引言：光学重构范德华异质结是一种新型的光学元件，能够实现对光传输和控制的高效优化。
本文将介绍光学重构范德华异质结的原理、制备方法和应用前景。
一、光学重构范德华异质结的原理光学重构范德华异质结是一种由不同材料构成的结构，其中包含了范德华力的调控。
范德华力是分子之间的吸引力，可以通过调节结构中的材料组成和排列方式来调控光的传输和控制。
光学重构范德华异质结利用范德华力的特性，实现对光的折射、反射和散射的精确控制。
二、光学重构范德华异质结的制备方法光学重构范德华异质结的制备方法主要有两种：自组装和纳米压印。
自组装方法是通过将不同材料的分子混合在一起，利用分子间的相互作用力使其自发地形成所需结构。
纳米压印方法则是利用纳米级的印刷技术，将不同材料的结构直接压印到基底上，形成所需结构。
三、光学重构范德华异质结的应用前景光学重构范德华异质结具有广泛的应用前景。
首先，它可以应用于光学通信领域，实现对光信号的高效控制和传输。
其次，它可以应用于光电子器件的设计与制备，提高器件的性能和可靠性。
此外，光学重构范德华异质结还可以应用于光学传感器和光学显微镜等领域，实现对光的高灵敏度检测和高分辨率成像。
四、光学重构范德华异质结的优势光学重构范德华异质结相比传统光学元件具有以下优势：1. 可实现对光的精确控制，具有更高的光学性能；2. 制备方法简单、成本低廉，可大规模生产；3. 可根据需求设计和调控结构，实现多样化的光学功能。
五、光学重构范德华异质结的挑战和展望光学重构范德华异质结在应用过程中仍然面临一些挑战。
首先，制备过程中需要精确控制材料的组成和排列方式，对制备工艺和设备要求较高。
其次，光学重构范德华异质结的可靠性和稳定性需要进一步提高，以满足实际应用的需求。
未来，随着材料科学和纳米技术的发展，光学重构范德华异质结在光学领域的应用前景将更加广阔。
结论：光学重构范德华异质结作为一种新型光学元件，具有在光学通信、光电子器件、光学传感器和光学显微镜等领域的广泛应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
异质结在光电子器件中的应用
在实际的光电子器件中，往往包含一个或多个异质结。
这是因为异质结是由具有不同的电学性质和光学性质的半导体组成的，还可以通过适当的晶体生长技术控制异质结势垒的性状，因此异质结在扩大光电子器件的使用范围，提高光电子器件性能，控制某些特殊用途的器件等方面起到了突出的作用。
在光纤通信、光信息处理等方面的具体应用如下：
1异质结光电二极管
光电二极管是利用光生伏打效应工作的器件，工作时要加上反向偏压，光照使结的空间电荷区和扩散区内产生大量的非平和载流子，这些非平衡载流子被内建电场和反向偏压电场漂移，就会形成很大的光电流。
其工作特性曲线如下图所示：
图2.1 光电二极管的工作特性曲线
光电二极管往往作为光电探测器使用，此时希望它有宽的光谱响应范围和高的光电转化率。
在包含有异质结的光电二极管中，宽带隙半导体成为窄带隙半导体的入射窗口，利用此窗口效应，可以使光电二极管的光谱响应范围加宽。
图2.2（a）画的是由宽带隙E g1和窄带隙E g2两种半导体组成的异质结，在入射光子能量满足E g1>hv> E g2的条件下，入射光就能透过半导体1而被半导体2吸收。
显然，透过谱与吸收谱的曲线重叠部分是该光电探测器的工作波段范围。
图2.2（b）是同质结光电探测器响应的情况，
显然同质结的工作波段范围是很窄的。
光子能量/ev
12
E =E 入射光光子能量/ev
12E >E 入射光
（a ）（b ）
图2.2 异质结光带二极管和同质结光电二极管的光谱特性
2异质结光电晶体管
图2.3分别是InP/InGaAs 异质结光电晶体管的典型结构图和能带图。
发射区由宽禁带的n 型InP 材料做成，基区和收集区由窄禁带的InGaAs 材料做成。
光电晶体管工作时一般采用基区浮置的方式，以减少引线分布电容。
在集电极和发射极之间加电压，使发射极对基区正向偏置，而集电极对基区反向偏置。
入射光子流照在宽带发射区上，当光的波长合适时发射区基本是透明的，光在窄带区中靠近宽带一侧被吸收而产生电子-空穴对。
电子被发射结的自建电场所吸引从基区向发射区漂移，而空穴将流向基区。
如果光在宽带区中也部分吸收的话，电子和空穴的流动方向也是这样的。
因为基区是浮置的，电子和空穴这样的流动将促使发射极的电位更负，而基区的电位更正。
这相当于发射结的p-n 正向偏置更加强。
也就是说，光的吸收和光生载流子的流动等效于在光电晶体管的发射结上加了一个正向的信号。
从而是发射区向基区注入更多的电子。
这些电子以扩散的方式通过基区到达基区和集电区的边界，被方向偏置的集电极收集成为集电极电流，从而完成放大的目的。
所以，光电晶体管不但能用于检测光信号，还能将光信号转换成的电信号放大。
（a）（b）
图2.3 InP/InGaAs异质结光电晶体管的典型结构图和能带图
3异质结发光二极管
发光二极管是一种用半导体pn结或类似结构把电能转换成光能的器件，由于这种发光是由注入的电子和空穴复合而产生的，所以称为注入式电致发光。
在电致发光中采用异质结的目的，一方面是想在不易得到两性电导的材料上获得高效率的发光，另一方面是试图利用多种材料组合的多样性制作多种性能的发光器件。
根据异质结的能带结构，在正向偏置下可实现单边注入，因而具有较高的注射效率。
在异质pn结中，载流子从宽带向窄带材料注射效率高，所以辐射复合将发生在窄带材料中，其复合机制和同质pn结是一样的。
图2.4（a）、（b）分别为GaAs/Ga1-x Al x As单异质结LED和双异质结LED的能带结构。
对于单异质结发光二极管，n型Ga1-x Al x As向p型GaAs注入的电子有非常大的注入效率，远大于p型GaAs向 n型Ga1-x Al x As注入的空穴注入效率，所以复合发生在p型GaAs内，同时Ga1-x Al x As又起到了窗口的作用，使得异质结LED的发光效率得到提高。
对于双异质结发光二极管，既利用了宽禁带半导体的高注入特性，又利用了界面处势垒对载流子的限制和窗口作用，因而具有更高的注入效率。
作为光通信的光源，异质结红外发光二极管具有成本低、制造容易、线性好，温度稳定性好寿命长等优点。
(a)单异质结能带图（b）双异质结能带图
图2.4 异质结LED的能带结构
4异质结激光器
人们最早制备出的半导体激光器是同质结激光器，由于同质结激光器阈值电流密度很高（3×104‐5×104A/cm2），不能在室温下连续工作，所以人们相继研究出了异质结激光器。
GaAs/Ga1-x Al x As双异质结激光器的研制成功，才使得半导体激光器得意实现室温下连续运转，其平衡和加正向偏压时的能带图如图2.5所示。
（a）平衡时（b）加正向偏压
图2.5 GaAs/Ga1-x Al x As双异质结激光器的能带结构
双异质结激光器的工作机理如下：
1）p-N异型异质结处在正向电压时，导带电子的异质结势垒降低，N区的电子可以很容易的越过势垒而注入到窄带隙的有源p区，p-N结有利于N区电子向p区的注入，同时该异质结在价带的势垒也阻碍了空穴由p区向N区的注入，防止空穴的流失。
2）p-P同型异质结，它有较高的电子势垒，以阻挡N区注入到p区的电子流失。
在价带，该结有利于P区向p区注入空穴。
3）由于窄带隙半导体的折射率比宽带隙的大，因此，有源区两边的异质结
A、B能产生光波导效应，从而限制有源区中的光子从该区向宽带隙层溢出而损耗掉。
5总结
随着工艺水平的提升，对半导体异质结的研究已经取得了突飞猛进的进步，并且相继研制出了各种利用异质结的光电子器件，可以肯定的是异质结将在半导体器件、光电子器件、集成电路领域发挥越来越重要的作用。
而随着半导体异质结受到越来越广泛的重视，以及理论和技术的不断发展，相信异质结的应用将会获得更多的成果。
