三坐标测量位置度的方法及注意事项

合集下载

三坐标测量仪操作规程

三坐标测量仪操作规程

三坐标测量仪操作规程
《三坐标测量仪操作规程》
一、测量前准备
1. 检查三坐标测量仪设备是否完好,包括仪器是否有损坏、接线是否正常等。

2. 清洁测量仪表面及测量工件,确保测量的准确性。

3. 按照测量要求准备好相应的测量夹具和测量工具。

二、开机操作
1. 确认待测工件的坐标系统,将工件放置在测量仪的工作平台上,并夹紧。

2. 打开三坐标测量仪电源开关,等待仪器自检完成。

3. 根据测量要求选择相应的测量模式,并进行初始化设置。

三、测量操作
1. 设置测量参数,包括测量速度、测量精度等。

2. 选择相应的测量工具和探头,进行刀具校正和参考点标定。

3. 将探头放置在待测工件上,并开始进行三坐标测量。

4. 根据测量结果进行数据分析和处理,确定工件是否符合要求。

四、测量结束
1. 关闭三坐标测量仪电源开关,确保仪器安全关闭。

2. 清理测量工件和测量夹具,将测量工具放回原位。

3. 记录测量结果和测量参数,并存档备查。

五、注意事项
1. 在操作过程中,严格按照操作规程执行,确保测量的准确性和可靠性。

2. 在使用过程中,注意保护三坐标测量仪设备,防止设备受损。

3. 完成测量后,及时清理和维护三坐标测量仪设备,保证设备的正常使用。

通过以上操作规程的执行,可以确保三坐标测量仪的安全、准确和高效使用,提高工件的测量质量和生产效率。

三坐标位置度测量步骤

三坐标位置度测量步骤

三坐标位置度测量步骤1. 简介在制造业中,三坐标测量是一种常用的检测方法,用于测量物体的位置度。

位置度指的是物体在空间中的位置关系,它是制造过程中非常重要的一个参数。

通过三坐标测量,可以对物体的位置度进行精确的测量和评估,从而保证产品的质量。

2. 三坐标测量仪器准备在进行三坐标测量之前,首先需要准备好三坐标测量仪器,包括三坐标测量机、测量夹具、测量探头等。

三坐标测量机是一种高精度的测量设备,可以实现对物体在三个坐标轴上的位置测量。

测量夹具用于固定待测物体,确保物体的位置稳定。

而测量探头则是负责进行实际的测量操作。

3. 校准三坐标测量仪器在进行测量之前,需要对三坐标测量仪器进行校准,以确保测量结果的准确性。

校准包括两个方面:机械校准和软件校准。

机械校准主要是调整仪器的机械结构,使其达到预定的精度要求。

软件校准则是对测量机的软件进行参数的设定和校正。

4. 定义测量坐标系在进行三坐标测量之前,需要定义一个适合于测量物体的测量坐标系。

测量坐标系的选择应根据具体的测量要求和物体的特点来确定。

一般情况下,测量坐标系选择位于物体的特征上,并且与物体的形状和尺寸相关联。

例如,对于一个机械零件,可以选择以零件的几何中心为起点建立测量坐标系。

5. 安装待测物体和夹具在进行测量之前,需要将待测物体安装到测量夹具上,并确保夹具的位置和姿态正确。

安装夹具时,需要根据测量要求将夹具与测量坐标系对齐,并进行紧固。

6. 编写测量程序在进行实际测量之前,需要根据测量要求和物体的特点编写测量程序。

测量程序是一系列指令的集合,用于控制三坐标测量机进行测量操作。

测量程序应包括所需的测量方式、测量点的坐标位置和测量精度要求等信息。

7. 进行三坐标测量当测量程序准备完毕后,就可以开始进行实际的三坐标测量了。

在测量过程中,需要按照测量程序的指示,将测量探头对准待测物体,并进行测量。

测量过程中需要确保测量探头的接触力适当,并且保持测量对象的稳定。

三坐标测量位置度的方法及注意事项

三坐标测量位置度的方法及注意事项

三坐标测量位置度的方法及注意事项作者:申学利杨丽云来源:《中小企业管理与科技·上旬刊》2015年第08期摘要:位置度检测是机动车零部件检测中经常进行的一项常规检验。

所谓“位置度”是指对被评价要素的实际位置对理想位置变动量的指标进行限制。

在进行位置度检测时首先要很好地理解和消化图纸的要求,在理解的基础上选择合适的基准。

位置度的检测就是相对于这些基准,它的定位尺寸为理论尺寸。

关键词:三坐标;位置度1 位置度的三坐标测量方法1.1 计算被测要素的理论位置①根据不同零部件的功能要求,位置度公差分为给定一个方向、给定两个方向和任意方向三种,可以根据基准体系及确定被测要素的理论正确位置的两个理论正确尺寸的方向选择适当的投影面,如XY平面、XZ平面、YZ平面。

②根据投影面和图纸要求正确计算被测要素在适当投影面的理论位置。

1.2 根据零部件建立合适的坐标系。

在PC-DMIS软件中,可以把基准用于建立零件坐标系,也可以使用合适的测量元素建立零件坐标系,建立坐标的元素和基准元素可以分开。

1.3 测量被测元素和基准元素。

在被测元素和基准元素取点拟合时,最好使用自动程序进行,以减少手动检测的误差。

1.4 位置度的评价。

①在PC-DMIS软件中,位置度的评价可以直接点击位置度图标。

②在位置度评价对话框中包含两个页面,特征控制框和高级,首先根据图纸要求设置相应的基准元素,在基准元素编辑窗口中只会出现在编辑当前光标位置以上的基准特征,如图1所示。

③基准元素设置完成,回到特征控制框选择被测元素,设置基准,输入位置度公差。

④在位置度评价的对话框中选择高级,在此对话框中可以设置特征控制框尺寸的信息输出方式和分析选项。

如图2的对话框,在标称值一栏中手动键入被测要素的理论位置值,点击评价。

1.5 在报告文本中刷新就可以看到所评价的位置度结果。

2 三坐标测量位置度的注意事项2.1 评价位置度的基准元素选择和建立坐标系的元素选择有相似之处,都要用平面或轴线作为A基准,用投影于第一个坐标平面的线作为B基准,用坐标系原点作为C基准。

三坐标测量仪操作规范

三坐标测量仪操作规范

三坐标测量仪操作规范一、操作准备1.1在进行测量前,操作人员应熟悉三坐标测量仪的结构、功能和操作方法,并接受相应的培训。

1.2确保三坐标测量仪所在的环境符合测量要求,例如温度、湿度等。

1.3对三坐标测量仪进行日常维护和保养,确保其正常运行。

二、工件夹持及对准2.1根据测量要求,选择适当的夹具,固定工件在测量台上,并确保工件牢固且不会发生形变。

2.2根据测量要求,使用适当的对准工具,将测量仪的坐标系与工件的坐标系对齐。

2.3进行初始对准时,应将测量仪的探测器与工件表面保持一定的距离,以免发生碰撞。

三、软件操作3.1打开三坐标测量仪的软件,并进行登录验证。

3.2根据测量要求,选择相应的测量程序或创建新的测量程序。

3.3在测量程序中输入工件的相关参数,如名称、尺寸、公差等。

3.4进行坐标系的设置和对准,确保测量结果的准确性。

3.5根据测量要求,选择适当的探测器和测量方法,并确认测量精度。

3.6进行实际测量操作,保持探测器与工件表面的接触,按照程序提示进行操作。

四、测量结果处理4.1测量结束后,对测量结果进行复核和处理,确保其准确性和可靠性。

4.2对测量结果进行数据分析和统计,生成相应的测量报告。

4.3检查测量报告的完整性和准确性,如有错误应及时进行更正和补充。

五、操作注意事项5.1在进行测量操作时,应保持测量仪和工件的干净和无尘,以免影响测量准确性。

5.2在操作过程中,应注意探测器与工件表面的接触状态,确保探测器的稳定和准确性。

5.3在进行测量操作时,应避免测量仪和探测器与其他物体的碰撞和摩擦。

5.4在测量结果处理时,应注意数据的正确性和合理性,如有疑问可以进行复核和验证。

5.5在完成测量操作后,及时关闭三坐标测量仪的电源和软件,做好设备的安全保护。

六、安全操作6.1在操作三坐标测量仪时,应穿戴合适的个人防护用品,如手套、护目镜等。

6.2严禁在使用三坐标测量仪时进行私自改装和维修,如有故障应及时通知维修人员。

三坐标测量仪使用方法总结

三坐标测量仪使用方法总结

三坐标测量仪使用方法总结介绍三坐标测量仪是一种精密的测量工具,用于测量产品的几何尺寸和形状。

它具有高精度、高效率和多功能的特点,在制造和工程领域广泛应用。

本文将总结三坐标测量仪的使用方法,帮助用户快速上手并正确使用该设备。

步骤步骤一:准备工作在使用三坐标测量仪之前,进行以下准备工作:1.将三坐标测量仪放置在平稳的台面上,并保证设备处于稳定状态。

2.检查设备的各个部件是否完好,并确保传感器和测量头的接触良好。

3.打开设备的电源,并确保连接正确的供电电源。

4.启动测量软件,并进行必要的校准和配置。

步骤二:测量设置在开始测量之前,需要进行一些设置以满足测量要求:1.定义坐标系:根据测量对象的特点,选择合适的坐标系,并进行坐标系的定义和设置。

2.建立测量参考点:确定测量对象的基准点,并通过测量参考点进行后续测量的参考。

3.设置测量参数:根据测量对象的尺寸、形状和精度要求,设置合适的测量参数,如测量速度、分辨率等。

步骤三:测量操作完成测量设置后,开始进行实际的测量操作:1.放置待测量对象:将待测量对象放置在测量台上,并使用夹具或保持器固定住。

2.复位坐标轴:将测量仪的坐标轴复位到初始位置,确保测量的准确性。

3.执行测量程序:在测量软件中选择或编写测量程序,并执行该程序进行测量。

根据提示,依次测量各个特征点或特征量。

4.数据处理与分析:将测量数据导入软件进行处理和分析,得出相应的测量结果。

可以通过设定的公差范围判断产品的合格与否。

5.输出报告:根据需要,生成测量报告并导出。

报告中应包括测量结果、误差分析、测量图形等内容。

步骤四:维护保养为了保证三坐标测量仪的正常运行和准确性,需要进行一定的维护保养工作:1.定期清洁:定期清洁设备表面和测量头,避免灰尘和污垢对测量的影响。

2.润滑维护:根据设备说明书要求,定期对设备进行润滑维护。

3.校准检查:定期进行设备的校准检查,确保测量的准确性。

4.定期维修:如发现设备存在故障或异常,应及时联系维修人员进行检修和维护。

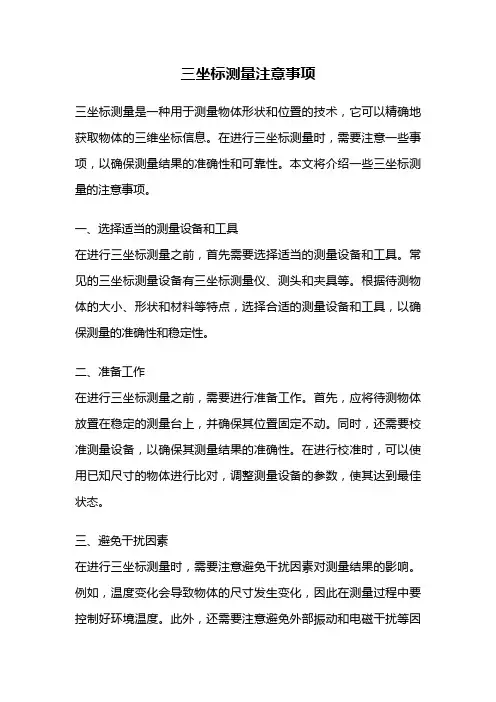

三坐标测量注意事项

三坐标测量注意事项

三坐标测量注意事项三坐标测量是一种用于测量物体形状和位置的技术,它可以精确地获取物体的三维坐标信息。

在进行三坐标测量时,需要注意一些事项,以确保测量结果的准确性和可靠性。

本文将介绍一些三坐标测量的注意事项。

一、选择适当的测量设备和工具在进行三坐标测量之前,首先需要选择适当的测量设备和工具。

常见的三坐标测量设备有三坐标测量仪、测头和夹具等。

根据待测物体的大小、形状和材料等特点,选择合适的测量设备和工具,以确保测量的准确性和稳定性。

二、准备工作在进行三坐标测量之前,需要进行准备工作。

首先,应将待测物体放置在稳定的测量台上,并确保其位置固定不动。

同时,还需要校准测量设备,以确保其测量结果的准确性。

在进行校准时,可以使用已知尺寸的物体进行比对,调整测量设备的参数,使其达到最佳状态。

三、避免干扰因素在进行三坐标测量时,需要注意避免干扰因素对测量结果的影响。

例如,温度变化会导致物体的尺寸发生变化,因此在测量过程中要控制好环境温度。

此外,还需要注意避免外部振动和电磁干扰等因素对测量的影响,可以通过使用防振台和屏蔽设备等方法来减小干扰。

四、正确操作测量设备在进行三坐标测量时,需要掌握正确的操作方法。

首先,应熟悉测量设备的使用说明书,了解其功能和操作步骤。

在进行测量时,要注意稳定手的动作,避免不必要的晃动。

同时,要保持测头与物体表面的垂直,避免倾斜造成测量误差。

此外,还要注意测量时的测量速度,过快或过慢都可能影响测量结果的准确性。

五、合理设置测量参数在进行三坐标测量时,需要根据待测物体的特点合理设置测量参数。

例如,对于曲面物体,可以适当增加测量点的密度,以获取更精确的曲面形状信息。

对于复杂形状的物体,可以使用多段测量的方法,将整个物体分为若干个部分进行测量,再进行组合分析。

六、数据处理和分析在完成测量后,需要进行数据处理和分析。

首先,要对测量数据进行校验,排除异常值和误差。

然后,可以使用专业的数据处理软件进行数据分析和图形展示,以获取更直观和准确的测量结果。

三坐标测量设备操作规程

三坐标测量设备操作规程

三坐标测量设备操作规程一、引言三坐标测量设备是一种用于测量物体尺寸、形状和位置的高精度测量工具。

正确的操作三坐标测量设备对于保证测量结果的准确性至关重要。

本文将详细介绍三坐标测量设备的操作规程,以帮助操作人员正确并有效地使用三坐标测量设备。

二、设备准备1. 确认三坐标测量设备及附件的齐全性和完好性;2. 打开设备电源,并确认电源稳定;3. 检查设备运动系统的可靠性,确保运动平稳;4. 检查测量系统的准确性,进行零位校准;5. 校准测量探测头和接触式探针。

三、样品调整与放置1. 将待测样品放置在三坐标测量设备的工作台上;2. 使用机械手或手动调整样品位置,保证其稳定且与设备工作台平面垂直;3. 使用夹具或磁吸等固定样品,避免其在测量过程中移动或晃动。

四、测量操作1. 打开测量软件,并选择对应的测量程序;2. 设置测量参数,包括测量精度、测量速度等;3. 使用探测头对样品进行初始化;4. 根据测量需求选择合适的测量方法,如点测量、线测量、面测量等;5. 根据测量范围和精度要求,设定测量点及测量路径;6. 开始测量,确保测量头与样品表面接触稳定,避免轻微晃动;7. 根据测量软件的指引,按照设定的测量路径逐个测量点进行测量;8. 确保每个测量点均稳定测量三次以上,确保结果的可靠性;9. 检查并记录每个测量点的测量结果,并进行统计分析。

五、数据处理与结果输出1. 根据测量软件提供的数据处理功能,对测量结果进行修正与筛选;2. 根据测量需求,选择所需的测量参数并进行数据统计和分析;3. 生成符合要求的测量报告,并输出到指定位置;4. 存档并备份测量数据,以备后续需求。

六、设备维护与保养1. 每次使用后,清理设备表面,确保设备干燥、无尘和无杂质;2. 定期进行设备的检查和维护,包括润滑、紧固、清理和校准;3. 若发现设备异常或故障,应立即停止使用并通知相关人员进行修理;4. 定期进行设备的校准和验证,以保证测量结果的准确性。

蔡司三坐标阵列孔位置度

蔡司三坐标阵列孔位置度

蔡司三坐标阵列孔位置度的测量涉及到对多个孔的位置度进行测量。

这些孔可能是相对基准进行公差的,也可能是在不同的方向上受到限制的。

具体测量方式如下:
1. 常规方法:配置小测针,测针直径小于孔径,测针进入孔内进行触测测量圆或圆柱进行评价。

2. 针规辅助测量:运行程序前在小孔插入匹配合适的针规,用常规测针测量针规外露的圆柱部分,再用此测量圆柱与孔口和孔底两处虚构横截平面分别相交构造成点或圆,分别评价两点或圆的位置度,两结果中取最大值为该小孔的位置度。

3. 自定心测量法:用大于孔径1.5倍以上直径的测针在小孔口部中心测量自定心点,评价该自定心点的位置度即为小孔的位置度。

此方法的优点是减少了小直径测针、吸盘、库位等部件的投入,无需使用针规,无额外操作,程序运行测量时间短,测量效率极高。

缺点是自定心点测量的是孔口倒角的中心,跟小孔的真实中心有一定的误差,故此方法整体测量误差相对较大,精度相对较低。

自定心测量法适用于位置度或尺寸要求不高的短小孔的测量,如压铸件的通油孔,一般来说小孔位置度要求在0.5以上均可使用此简易测量法。

以上内容仅供参考,如需更多信息,建议查阅蔡司三坐标的使用说明或咨询相关专业人士。

三坐标测量仪教程

三坐标测量仪教程

三坐标测量仪教程三坐标测量仪是一种高精度的测量仪器,广泛应用于工业制造领域。

它可以实现对物体的三维形状和尺寸进行精确测量,并提供详细的测量数据和报告。

本文将介绍三坐标测量仪的基本原理、使用方法和注意事项。

1. 基本原理三坐标测量仪通过测量物体在三个坐标轴上的坐标值,计算出物体的三维坐标信息。

其基本原理是利用激光或探针测量物体表面的点,再通过数学算法计算出物体的形状和尺寸。

2. 使用方法2.1 准备工作在使用三坐标测量仪之前,需要进行一些准备工作:•确保测量仪的电源和电缆连接正常。

•清洁测量仪的工作平台和探测器,以确保测量的准确性。

•校准测量仪的各个轴,以保证测量结果的准确性。

2.2 执行测量执行测量的步骤如下:1.将待测物体放置在测量仪的工作平台上,并固定好。

2.打开测量仪的软件,在界面上选择测量模式和参数设置。

3.调整测量仪的探测器,在三个坐标轴上移动,使其接触到待测物体表面上的测量点。

4.点击测量按钮开始测量,测量仪会自动记录测量的坐标值。

5.移动探测器到下一个测量点,重复上述步骤,直至完成所有测量。

6.测量完成后,测量仪会生成测量报告,并显示测量结果。

2.3 数据分析测量完成后,可以将测量数据导出到计算机,并使用相应的数据分析软件进行处理。

常见的数据分析操作包括:•比较测量结果与设计要求的差异。

•统计测量数据的均值、方差等统计量。

•进行趋势分析,预测产品的品质变化。

3. 注意事项在使用三坐标测量仪时,需要注意以下事项:•避免物体表面有灰尘、油污等杂质,以免影响测量结果的准确性。

•确保测量仪的工作环境干燥稳定,避免温度、湿度等因素对测量结果的影响。

•定期校准测量仪的各个轴,以确保测量结果的准确性。

•注意安全操作,避免探测器碰撞到物体或人体。

以上是关于三坐标测量仪的基本原理、使用方法和注意事项的介绍。

通过正确使用和操作三坐标测量仪,可以提高产品的制造质量,保证产品符合设计要求。

位置度的三坐标测量方法的实践

位置度的三坐标测量方法的实践

位置度的三坐标测量方法的实践一、设备准备要进行位置度的三坐标测量,首先需要准备以下设备:1.三坐标测量机:三坐标测量机是一种用于测量物体在三维空间中位置的专用设备。

它由工作台、测量探头和计算机系统组成。

2.测量夹具:测量夹具是用于固定待测物体的装置。

它能够保证物体在测量过程中的稳定性,以减小误差。

3.计算机软件:三坐标测量机一般需要连接计算机,并安装相应的测量软件。

该软件用于控制测量机的运动和进行数据的处理。

二、测量步骤进行位置度的三坐标测量需要按照以下步骤进行:1.设定工件坐标系:在测量前,需要确定工件坐标系的原点和坐标轴方向。

一般情况下,原点位于工件的一些特定位置,坐标轴方向可以根据实际需要确定。

2.定位工件:使用测量夹具将待测工件固定在测量机的工作台上,确保工件的稳定性和准确度。

3.设置测量参数:根据待测物体的形状和尺寸,设置测量机相应的参数,如探头的类型、测量精度等。

4.执行测量程序:在计算机上打开相应的测量软件,并选择合适的测量程序。

执行程序后,测量机将自动进行测量操作。

5.分析测量数据:测量完成后,软件将自动生成一系列测量数据,包括坐标、长度、角度等。

使用相应的分析工具,对数据进行处理和分析,以获得最终的测量结果。

6.结果报告:根据测量结果,生成详细的测量报告。

报告应包括测量数据、误差分析、测量精度等内容,以便后续处理和验证。

三、注意事项在实际测量过程中,需要注意以下问题:1.温度和湿度:三坐标测量机对环境温度和湿度有一定的要求。

在测量前,应确保测量环境的温度和湿度在规定范围内,以避免误差的产生。

2.参考标准:在测量过程中,需要使用参考标准来校准测量机和测量夹具。

参考标准应具有稳定的尺寸和几何形状,并经过有效的校准和检验。

3.用户培训:三坐标测量机的操作较为复杂,对用户的技术要求较高。

在使用三坐标测量机前,用户应接受相应的培训和指导,熟练掌握测量机的操作方法和注意事项。

四、实际应用位置度的三坐标测量方法广泛应用于工程、制造、建筑和地理领域中的精确定位和测量。

三坐标测量仪入门教学

三坐标测量仪入门教学

三坐标测量仪入门教学三坐标测量仪是一种精密测量仪器,用于测量物体的尺寸、形状和位置等参数。

它能够在三个坐标方向上同时进行测量,具有高精度和高稳定性,被广泛应用于制造业领域。

本文将介绍三坐标测量仪的基本原理、操作步骤和注意事项,帮助初学者快速入门。

1. 基本原理三坐标测量仪基于坐标测量技术,通过传感器探测被测物体上的特征点,并将其坐标数据传输到计算机进行处理和分析。

其主要原理包括以下几点:•坐标系:三坐标测量仪采用直角坐标系,通常以三个轴线(X轴、Y 轴、Z轴)为基准,用来定位和测量被测物体。

•传感器:传感器通常由光学或机械测头组成,能够接收物体上的反射点或标记点,并测量其位置坐标。

•测量软件:测量软件用于控制测量仪,并将传感器测量的坐标数据转化为可视化的图形和数值结果。

2. 操作步骤以下为使用三坐标测量仪进行测量的基本操作步骤:1.开启三坐标测量仪:按下电源按钮,等待系统初始化完成。

2.定位被测物体:将被测物体放置在测量台上,并通过调整法兰螺丝或夹具来确保物体的稳定和准确位置。

3.调整工作台位置:使用控制按钮或键盘上的指令来调整工作台位置,将测量物体放置在传感器的测量范围内。

4.设置测量参数:在测量软件中设置测量参数,例如测量模式、精度要求和坐标轴方向等。

5.执行测量操作:点击开始测量按钮,三坐标测量仪将自动进行测量,并将测量结果显示在计算机屏幕上。

6.数据分析和处理:根据需要,进行数据分析和处理,例如计算尺寸差异、形状偏差和位置误差等。

7.完成测量报告:根据需要,生成测量报告并保存在计算机中或输出打印。

3. 注意事项在使用三坐标测量仪进行测量时,需要注意以下几点:•清洁和维护:定期清洁三坐标测量仪的传感器和工作台,确保其表面清洁无尘,以保证测量的准确性。

•校准和验证:定期对三坐标测量仪进行校准和验证,确保其测量结果与实际情况一致。

•被测物体:被测物体表面应平整光滑,没有杂质和变形,否则会影响测量结果的准确性。

三坐标位置度测量方法

三坐标位置度测量方法

三坐标位置度测量方法三坐标位置度测量方法是用来描述和评估工件的形状、尺寸和位置误差的方法。

它可以用来判断工件的偏差是否符合工程要求,以确定工件是否合格。

下面将介绍几种常用的三坐标位置度测量方法。

1. 基本量测方法:基本量测方法是指使用基本量测仪器直接对工件进行量测的方法,例如使用游标卡尺、测微计等。

这种方法适用于工件形状简单、尺寸精度要求不高的情况,测量结果直观、易于理解。

2. 视觉测量方法:视觉测量方法是指利用相机、光学测量仪等设备对工件进行测量的方法。

通过采集工件的图像数据,使用计算机图像处理技术进行分析和测量。

这种方法通常适用于二维尺寸和形状测量,可以快速、自动地测量大量的工件。

3. 接触测量方法:接触测量方法是最常用的三坐标位置度测量方法之一。

它利用探头接触工件表面,通过测量位移传感器记录位移信号,并根据位移信号计算工件的尺寸和形状。

这种方法适用于各种类型的工件,可以测量三维尺寸和形状误差。

4. 光学测量方法:光学测量方法是利用光学原理进行测量的方法。

它可以分为直接光学测量和光学投影两种方法。

直接光学测量使用光学测量仪器直接对工件进行测量,例如使用激光扫描仪、激光测距仪等。

光学投影方法使用光学投影仪将工件的轮廓投影到测量屏幕上,通过目测或使用测量仪器进行测量。

光学测量方法适用于工件形状复杂、尺寸精度要求高的情况。

5. 激光测量方法:激光测量方法使用激光束对工件进行测量。

常见的激光测量方法包括激光干涉法、激光三角法等。

激光测量方法具有高精度、非接触、快速测量等优点,适用于许多尺寸和形状的工件。

综上所述,三坐标位置度测量方法多种多样,选择合适的测量方法需要根据工件的尺寸、形状、精度要求和测量效率等因素综合考虑。

不同的测量方法各有特点,可以根据实际需求选择合适的方法进行测量。

同时,在进行测量时需要注意仪器的使用和校准,以确保测量结果的准确性。

三坐标操作使用规程

三坐标操作使用规程

三坐标操作使用规程一、概述三坐标测量技术是一种精密的测量技术,主要用于测量三维物体的形状和尺寸。

为了确保测量结果的准确性和可靠性,对三坐标的操作规程必须严格遵守。

本文将详细介绍三坐标操作的使用规程,以及注意事项和保养维护等方面的内容。

二、操作步骤1.准备工作(1)检查三坐标仪的各个部件是否完好无损。

(2)确保三坐标仪的工作环境干燥、无尘、温度适宜。

(3)检查测量装置和测量工具是否完好,并进行必要的校准。

(4)检查工作台面和测量工件是否清洁。

2.初始化(1)打开三坐标仪的电源开关,待设备自检完成后,按照设备要求进行初始化操作。

(2)校准基准坐标系和坐标轴,确保测量的准确性。

3.夹持工件(1)选择适当的夹具,将待测工件夹持到三坐标仪的测量台上。

(2)确保工件夹持牢固,不会发生移动。

4.坐标系选择(1)根据工件的特点和测量要求,选择合适的坐标系进行测量。

(2)将工件放置在测量台上,并将其与坐标系对齐。

5.测量参数设置(1)根据实际需要,设置测量参数,包括测量模式、测量点数、测量精度等。

(2)根据工件的形状和尺寸,设置合适的测量方法和测量路径。

6.测量操作(1)在三坐标仪的操作界面上选择相应的测量指令。

(2)按照指令逐点进行测量,保持测量时操作的稳定性和准确性。

(3)根据实际需要,可以进行多次测量,取其平均值作为最终测量结果。

7.数据处理(1)测量完成后,将测量数据进行处理,包括数据的导出和保存。

(2)对于有需要的数据,可以进行进一步的分析和处理。

8.结果报告(1)根据测量数据生成测量结果报告。

(2)报告内容包括测量结果、误差分析、测量图示等。

三、注意事项1.使用前要进行设备校准和检查,确保设备的工作正常。

2.测量前要仔细检查工件,确保工件没有破损和变形。

3.在测量过程中要轻拿轻放,避免碰撞和外力干扰。

4.测量操作要稳定,尽量避免手抖和操作不规范。

5.数据处理和结果报告要仔细进行,确保测量结果的准确性和可靠性。

三坐标测量注意事项

三坐标测量注意事项

三坐标测量注意事项
1.仪器校准:在进行三坐标测量之前,首先要确保三坐标测量仪器已经经过校准并且准确无误。

校准过的仪器可以提供准确的测量结果。

2.测量环境:要确保测量环境稳定、干净,并且没有干扰物。

尽量避免在有振动或者风扇噪声等影响精度的环境下进行测量。

3.工件固定:将待测工件固定在三坐标测量机的测量台上,保证其稳定性。

固定不牢固可能会导致测量误差。

4.参考系统:在三坐标测量之前,需要确定一个参考系统,用于测量的基准。

可以选择工件表面特征或者固定基准块等作为参考系统。

5.测量点选择:需要根据实际需要测量的特征和要求,选择合适的测量点进行测量。

避免过于密集或者不够分散的测量点。

6.工艺规范:根据工艺规范和要求,设置合适的测量参数和测量策略。

如测量速度、精度、切换测量头等。

7.测量过程:在进行测量时,要确保三坐标测量机的探测头和工件表面之间有合适的接触力。

过大的接触力可能会导致表面变形,而过小则可能无法正常测量。

8.数据采集:在测量过程中,要确保正确地采集和记录测量数据。

可以使用测量软件来自动化采集和处理数据,减少人为误差。

9.数据分析:完成测量后,需要对测量数据进行分析和处理。

可以使用统计学方法来评估数据的准确性和一致性。

10.质量控制:在进行三坐标测量之后,要对测量结果进行质量控制。

可以与设计要求进行比较,评估测量结果的合格性并采取适当的纠正措施。

三坐标测量位置度的方法及注意事项

三坐标测量位置度的方法及注意事项

三坐标测量位置度的方法及注意事项摘要:在汽车制造业中,对于每一个零部件都有着严格的质量要求。

为了满足装配性,很多零件都会在表面布满孔系,且这些孔系之间的位置尺寸以及位置度都是要严格符合标准。

因此对零部件进行位置度检测是十分必要的。

为了方便测量,在零部件的加工工序上编辑三坐标自动测量程序,提高了孔系位置的精度,也为各部门对于零部件生产的质量监控和设备调整提供了便利。

关键词:三坐标测量;位置度;方法;注意事项三坐标测量机是近40年发展起来的,它可以用来测量铸件、模具以及机械产品所生产加工出来的零部件等。

三坐标测量机的测量精度很高,效率很快,应用范围很广,无论是汽车、航空航天还是船舶等,所涉及的零部件,均有三坐标测量机工作的影子。

随着各机械行业的不断发展,对于零部件或模具的精度要求越来越高,对三坐标测量机精度需求的力度也越来越大。

1.三坐标测量机的结构和特点目前三坐标测量机的结构分为桥式结构和水平臂结构,桥式结构又分为固定和移动两种。

单边或者双边的高架桥结构,又称为龙门结构,这种大型的三坐标测量机将移动部分的结构进行了改进,通过只移动横梁来改进性能,以适应更大尺寸的测量。

①固定桥式结构三坐标测量机其封闭的框架结构有很强的刚性,且测量空间开阔,良好的稳定性能保证测量的精度。

固定桥式结构的三坐标测量机多被应用于测量轻重量的材料,体积较大,是一种精密型的测量机。

②移动桥式结构三坐标测量机与固定桥式结构测量机一样,测量空间也是较为开阔的,结构简单、工作台固定,与固定桥式结构测量机相比,承载能力要强,但三个方向运动相重叠,获取到的数据准确度就会较差,需要采取更多的措施来提高精度。

③水平臂结构三坐标测量机又被叫做“地轨式坐标测量机”,这种测量机结构简单,空间开阔,多被用于大型低精度物件的测量工作。

2.三坐标测量机的原理和方法三坐标测量机的工作原理是通过对零件进行坐标测量,将零件位置度的测量数据输入到三坐标测量机,再通过计算来获取其被测部件的尺寸大小、位置以及理论形状是否存在偏差,根据偏差情况来确定被测的零部件是否合格。

三坐标测量仪使用方法

三坐标测量仪使用方法

三坐标测量仪使用方法引言三坐标测量仪是一种常用的精确测量工具,主要用于测量各种工件的三维尺寸和形状。

本文将介绍如何正确使用三坐标测量仪进行测量,并提供一些注意事项和技巧。

步骤一:准备工作在开始测量之前,需要进行一些准备工作。

1.确保三坐标测量仪处于稳定的工作状态,并连接好电源和计算机(如果有)。

2.清洁工件表面,确保其没有灰尘、油脂等杂质,以免影响测量结果。

3.校准三坐标测量仪,确保其精度和准确性。

校准过程可能需要一些专业知识和设备,建议参考三坐标测量仪的使用手册或向相关专业人员寻求帮助。

步骤二:设置测量参数在进行测量之前,需要根据工件的要求设置适当的测量参数。

以下是一些常见的测量参数设置:1.测量方式:选择合适的测量方式,如点测量、线测量或面测量,根据工件形状和尺寸来确定。

2.测量范围:根据工件的尺寸确定测量范围。

确保所选择的范围能够包含整个工件,并考虑到工件的形状和特殊要求。

3.测量精度:根据工件的要求和实际情况,选择合适的测量精度。

一般情况下,精度越高,测量时间越长。

4.数据输出格式:根据需要选择合适的数据输出格式,如文本文件、图表或CAD文件等。

步骤三:进行测量在完成准备工作和参数设置后,可以开始进行测量了。

以下是一般的测量步骤:1.将工件固定在三坐标测量仪的工作台上,确保其稳定并与坐标系对齐。

2.启动三坐标测量仪,并选择合适的测量程序。

3.根据测量程序的指导,依次进行测量操作。

这可能包括放置测头、设定测量点、移动工件等。

4.根据需要,可以进行多次测量以提高测量精度。

在每次测量之间,需要将工件复位到初始位置。

5.在测量完成后,保存测量数据并进行分析。

可以使用三坐标测量软件或其他数据处理工具进行数据分析和结果呈现。

注意事项和技巧在使用三坐标测量仪进行测量时,需要注意以下事项和技巧:1.注意安全:在操作过程中,要注意保护自身安全,并避免对设备和工件造成损坏。

2.避免干扰:在测量过程中,要避免外部干扰,如振动、磁场等,这可能会影响测量结果。

三坐标位置度测量方法

三坐标位置度测量方法

三坐标位置度测量方法概述三坐标测量是一种常用的工业测量技术,用于测量物体的尺寸和位置。

在工业生产中,精确的位置度测量对于保证产品质量和生产效率非常重要。

本文将介绍三坐标位置度测量的基本原理、常用方法和注意事项。

一、基本原理三坐标位置度测量是基于三维坐标系的测量方法,它通过测量物体在三个方向的坐标值以及物体表面与三坐标系关系的旋转角度,来确定物体在空间中的位置和形状。

三坐标位置度测量通常使用三坐标测量机完成,该设备可以通过机械式触发或光学式扫描等方式获取物体的三维坐标值。

二、常用方法1. 手动探针法手动探针法是最简单、常见的三坐标位置度测量方法之一。

操作员通过手动控制测量机上的探针,触碰物体表面并记录坐标值。

这种方法在小批量生产和检验领域较为常见,但由于受到操作员技术和主观因素的影响,其测量精度较低,适用于粗略测量。

2. 自动探针法自动探针法是相对于手动探针法而言的一种改进方法。

自动探针法使用程序化控制系统控制测量机,实现自动测量过程。

该方法通过事先编写好的测量程序,机器按照设定的路径和步骤进行测量,以提高测量的重复性和准确性。

3. 视觉测量法视觉测量法是利用相机和图像处理技术进行测量的方法。

通过采集物体的图像,利用图像处理算法来提取特征点和测量参数,并通过三维坐标转换计算物体的位置和形状。

相比于探针法,视觉测量法具有非接触、高效率和高精度等优势,适用于大批量生产中的精密测量。

4. 激光测量法激光测量法是通过激光测量仪器对物体进行测量的方法。

激光测量仪器将激光束投射到物体表面,通过测量激光束的反射或散射来获取物体表面的坐标值。

激光测量法具有非接触、高速度和高精度等优势,特别适用于复杂曲面的测量。

三、注意事项1. 设定合适的测量坐标系在进行三坐标位置度测量前,应根据具体测量任务设定合适的测量坐标系。

坐标系的设定应考虑到目标物体的形状、尺寸和特征,以及后续数据处理和分析的需求。

2. 选择合适的测量方法根据实际情况选择合适的测量方法。

三坐标测量仪使用方法

三坐标测量仪使用方法

三坐标测量仪使用方法三坐标测量仪是一种精密的测量设备,广泛应用于机械加工、汽车制造、航空航天等领域。

它可以实现对工件尺寸、形状和位置的高精度测量,是现代制造业中不可或缺的重要工具。

在使用三坐标测量仪时,需要注意一些使用方法,以确保测量结果的准确性和稳定性。

下面将介绍三坐标测量仪的使用方法。

1. 准备工作。

在使用三坐标测量仪之前,首先需要对测量仪进行检查和准备工作。

检查测量仪的各个部件是否完好,确保仪器没有损坏或松动的零部件。

同时,还需要检查测量仪的电源和连接线是否正常,以确保测量仪能够正常工作。

另外,还需要对工件进行清洁和固定,以确保测量时不受外界干扰。

2. 坐标系设置。

在进行测量之前,需要根据实际情况设置好测量坐标系。

根据工件的形状和尺寸,确定合适的坐标系原点和坐标轴方向。

在设置坐标系时,需要注意坐标系的选择应符合实际测量需求,以确保后续测量的准确性。

3. 测量操作。

在进行测量时,需要根据实际情况选择合适的测量方法和测量参数。

根据工件的特点和要求,选择合适的测量模式和测量工具,设置好测量参数,并进行测量操作。

在测量过程中,需要注意操作规范,避免因操作不当导致测量误差。

4. 数据处理。

在完成测量后,需要对测量数据进行处理和分析。

根据实际情况选择合适的数据处理方法,对测量数据进行分析和比对,得出准确的测量结果。

在数据处理过程中,需要注意数据的准确性和可靠性,避免因数据处理不当导致测量结果的误差。

5. 结果输出。

最后,根据测量结果输出相应的报告和数据。

根据实际需求,选择合适的结果输出方式,将测量结果整理成报告或数据表格,并进行输出。

在结果输出过程中,需要注意结果的清晰和准确,确保测量结果能够被准确理解和应用。

总结。

三坐标测量仪是一种高精度的测量设备,使用方法的正确与否直接影响到测量结果的准确性和稳定性。

因此,在使用三坐标测量仪时,需要注意以上几点使用方法,以确保测量结果的准确性和可靠性。

希望本文的介绍能够对您在使用三坐标测量仪时有所帮助。

三坐标测量仪的操作流程及注意事项【要点】

三坐标测量仪的操作流程及注意事项【要点】

以下为三坐标测量仪的操作流程,一起了解一下吧。

一、工作前的准备检查温度情况,包括测量机房,测量机和零件:连续恒温的机房只要恒温可靠,能达到测量机要求的温度范围,则主要解决零件恒温(按规定时间提前放入测量机房)。

检查气源压力,放出过滤器中的油和水,清洁测量机导轨及工作台表面。

开机运行一段时间,并检查软件、控制系统、测量机主机各部分工作是否正常。

二、检测工作中查看零件图纸,了解测量要求和方法,规划检测方案或调出检测程序。

吊装放置被测零件过程,要注意遵守吊车安全的操作规程,保护不损坏测量机和零件,零件安放在方便检测,阿贝误差最小的位置并固定牢固。

按照测量方案安装探针及探针附件,要按下紧急停再进行,并注意轻拿轻放,用力适当,更换后试运行时要注意试验一下测头保护功能是否正常。

实施测量过程中,操作人员要精力集中,首次运行程序时要注意减速运行,确定编程无误后再使用正常速度。

一旦有不正常的情况,应立即按紧急停,保护现场,查找出原因后,再继续运行或通知维修人员维修。

检测完成后,将测量程序和程序运行参数及测头配置等说明存档。

拆卸(更换)零件,清洁台面。

三、关机及整理工作将测量机退至原位(注意,每次检测完后均需退回原位),卸下零件,按顺序关闭测量机及有关电源。

清理工作现场,并为第二天工作做好准备。

三坐标测量仪的安全注意事项工件吊装前,要将探针退回坐标原点,为吊装位置预留较大的空间;工件吊装要平稳,不可撞击三坐标测量仪的任何构件。

正确安装零件,安装前确保符合零件与测量机的等温要求。

建立正确的坐标系,保证所建的坐标系符合图纸的要求,才能确保所测数据准确。

当编好程序自动运行时,要防止探针与工件的干涉,故需注意要增加拐点。

对于一些大型较重的模具、检具,测量结束后应及时吊下工作台,以避免工作台长时间处于承载状态。

未经培训并取得操作资格的人员禁止使用该三坐标测量机。

每天开机前首先检查供气压力达到要求后才能开控制柜:气源供压≥0.65Mpa,机器气压≥0.4Mpa。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要:位置度检测是机动车零部件检测中经常进行的一项常规检验。

所谓“位置度”是指对被评价要素的实际位置对理想位置变动量的指标进行限制。

在进行位置度检测时首先要很好地理解和消化图纸的要求,在理解的基础上选择合适的基准。

位置度的检测就是相对于这些基准,它的定位尺寸为理论尺寸。

关键词:三坐标;位置度
1 位置度的三坐标测量方法
1.1 计算被测要素的理论位置
①根据不同零部件的功能要求,位置度公差分为给定一个方向、给定两个方向和任意方向三种,可以根据基准体系及确定被测要素的理论正确位置的两个理论正确尺寸的方向选择适当的投影面,如xy平面、xz平面、yz平面。

②根据投影面和图纸要求正确计算被测要素在适当投影面的理论位置。

1.2 根据零部件建立合适的坐标系。

在pc-dmis软件中,可以把基准用于建立零件坐标系,也可以使用合适的测量元素建立零件坐标系,建立坐标的元素和基准元素可以分开。

1.3 测量被测元素和基准元素。

在被测元素和基准元素取点拟合时,最好使用自动程序进行,以减少手动检测的误差。

1.4 位置度的评价。

①在pc-dmis软件中,位置度的评价可以直接点击位置度图标。

②在位置度评价对话框中包含两个页面,特征控制框和高级,首先根据图纸要求设置相应的基准元素,在基准元素编辑窗口中只会出现在编辑当前光标位置以上的基准特征,如图1所示。

③基准元素设置完成,回到特征控制框选择被测元素,设置基准,输入位置度公差。

④在位置度评价的对话框中选择高级,在此对话框中可以设置特征控制框尺寸的信息输出方式和分析选项。

如图2的对话框,在标称值一栏中手动键入被测要素的理论位置值,点击评价。

1.5 在报告文本中刷新就可以看到所评价的位置度结果。

2 三坐标测量位置度的注意事项
2.1 评价位置度的基准元素选择和建立坐标系的元素选择有相似之处,都要用平面或轴线作为a基准,用投影于第一个坐标平面的线作为b基准,用坐标系原点作为c基准。

如果这些元素不存在,可以用构造功能套用、生成这些元素。

2.2 对位置度公差的理解。

如位置度公差值t前加注φ,表示公差带是直径为t的圆内的区域,圆心的位置由相对于基准a和b的理论值确定。

(如图3)
如位置度公差值前加注sφ,表示公差带是直径为t的球内的区域,球心的位置由相对于基准a、b和c的理论值确定。

(如图4)
2.3 对于深度小于5mm的孔,可以直接计算测量其位置度。

对于深度大于5mm的孔,必须采用先测量圆柱,然后与上、下端面求相交,再对交点求位置度的方法来控制测量误差,上、下端面一般是指整个孔的两端面。

或者尽量取靠近两端面孔的截面位置,如果仅测量一个截面,求其位置度是不能保证此孔在整个长度范围上所有截面的位置度都合格的。

因为交点是圆柱轴线与两端平面相交得到,不管轴线方向往哪个方向倾斜,如果两端交点位置度合格,中间各截面的位置度也应该是合格的。

2.4 对于有延伸公差带要求的,评价时要包含延伸的长度。

2.5 在位置度公差设置时,有时会出现[m] [l] 图标,它们的含义各不相同,其主要目的是为了尺寸公差和形状、位置度公差之间的相互补偿。

①孔的最小实体位置度公差。

它的含义是计算位置度时,要遵守最小实体状态原则,并按最小实体要求输出其位置度误差值,如上所示φ14的孔,当其实测值小于φ14,例如为φ13.9时,孔的最小实体位置度公差补偿值=13.9-14。

它输出的位置度公差值=|13.9-14|+φ0.5。

②孔的最小实体位置度公差(以孔为基准)。

它的含义与①相同,与①的不同之处是它的基准是规定的孔,即要先测量基准孔,再测量被测孔,软件自动计算出包含最小实体要求的位置度误差值。

③孔的最大实体位置度公差。

它的含义是计算位置度时,要遵守最大实体状态原则,并按最大实体要求输出其位置度误差值。

如上所示φ14的孔做到φ14.1时,孔的最大实体位置度公差补偿值=14.1-14,它输出的位置度公差值=(14.1-14)+φ0.5。

④孔的最大实体位置度公差(以孔为基准)。

它的含义与③相同,与③的不同之处是它的基准是规定的孔,即用三坐标测量时要先测量基准孔,再测量被测孔,软件自动计算出包含最大实体要求的位置度误差值。

2.6 基准的选择顺序也是非常重要的,顺序不同,评价出来的结果也完全不同。

在位置度的检测时要按照图纸标注的要求设置选择,但是设计人员设计图纸时不一定考虑到测量的问题,因此有时图纸会给测量人员带来很大的误解和麻烦,我们不见得非要按照图纸不合理的标注来搞很复杂的测量,可以及时和厂家设计员沟通,更好地理解产品的要求,简单准确地做好检测工作。

相关文档
最新文档
