任务五 绘制正等轴测图
正等轴测图的绘制
3)绘制底板整体
选择绘制好的底板,选择带基点复制,将左后端点选为基点,选择粘贴,先将鼠 标定在左后端点,沿极轴线垂直向上延伸,命令行输入200即可向上延伸200个绘图单 位。再连接上下端点,删除看不到的部分(修剪,选择全部图形)。
命令: copyclip 找到 4 个
命令: copybase 指定基点:找到 4 个 命令: pasteclip 指定插入点: 200
命令: line
指定第一点: //选择左前端点,鼠 标沿其中一条边方向拖移 指定下一点或 [放弃(U)]: 120 //确定好120个绘图单位的位置后即 可沿跟边垂直或水平的方向绘制辅 助线 命令: line 指定第一点: //选择右前端点,鼠标沿
另一条边方向拖移
指定下一点或 [放弃(U)]: 120
选择直线工具,指定中点为第一点,向左方偏移300,再将鼠标拉至垂直于底板 后端边线,输入200,再将鼠标拉至平行于底板后端边线,输入600,最后再垂直回去。 即可绘制完构件外层边线;重复刚才的步骤,不过此时向左方偏移200,垂直偏移100, 再平行偏移400,最后垂直交至后端边线。
命令: line 指定第一点: //指定中点 指定下一点或 [放弃(U)]: 300 指定下一点或 [放弃(U)]: 200 指定下一点或 [闭合(C)/放弃(U)]: 600 指定下一点或 [闭合(C)/放弃(U)]: 200 命令: line 指定第一点: //指定中点 指定下一点或 [放弃(U)]: 200 指定下一点或 [放弃(U)]: 100 指定下一点或 [闭合(C)/放弃(U)]: 400 指定下一点或 [闭合(C)/放弃(U)]: 100
指定椭圆轴的端点或 [圆弧(A)/中 心点(C)/等轴测圆(I)]: i
《机械制图》绘制正等轴测图
1 任务一 绘制正等轴测图
圆柱正等轴测图的画法
18
Z X
O
Y
1 任务一 绘制正等轴测图
圆台的正等测图的画法
19
1 任务一 绘制正等轴测图
4、正等测图中圆角的画法
Z X
O Y
20
H
1 任务一 绘制正等轴测图
5、物体的正等测图画法
(1)切割体的正等测图画法
对于切割体,可先按完整的 形体画出其轴测图,再用切割 的方法切去不完整的部分,从 而完成形体的轴测图,这种画 法称为切割法(或方箱法)。
03 逐步完成物体的轴测投影。
12
1 任务一 绘制正等轴测图
例1:用坐标法画六棱柱的正等测图。
Z
F
BX
E
O
D
A C
Y
a' c'e' e
a
d'f' b' f
b
c
d
13
1 任务一 绘制正等轴测图
例2:用坐标法画三棱锥的正等测图。
注意
一般在轴测图中不画 虚线,这里为了增强 三棱锥轴测图的立体 感,用虚线画出底面
机械制图
MECHANICAL DRAWING
总 目 录 TOTAL CONTENTS
项目一 手工绘图规范和基本技能 1 项目二 基本几何体的投影 2
项目三 识读绘制组合体三视图 3 项目四 绘制轴测图 4
项目五 机件的常用表达方法 5 项目六 标准件和常用件的表示法 6
项目七 绘制识读零件图 7 项目八 绘制识读装配图 8
Y1 Z
Y
1 任务一 绘制正等轴测图
2、轴间角和轴向伸缩系数
P
任务五 绘制正等轴测图[13页]
测图称为斜用轴正测投图影。法得到的轴测图称为正等 轴测图,简称
正等测。
当三个坐标轴与轴测投影面倾斜的角度相同时,用正投影法得
到的轴测图称为正等轴测图,简称正等测。
任务五 绘制正等轴测图
实例分析
2.正等轴测图的行程及参数
(1)轴测轴:直角坐标轴 OX、OY、 OZ在轴测投影面上的投影O1X1、 O1Y1、O1Z1称为轴测投影轴,简称 轴测轴。
任务五 绘制正等轴测图
实例分析
2.回转体的正等轴测图画法
平行于坐标面 的正等轴测图为椭 圆。做圆的正等轴 测图时,应弄清椭 圆的长、短轴方向。
四心圆法的作 图步骤如下图所示。
任务五 绘制正等轴测图
实例分析 2.回转体的正等轴测图画法 三种位置平面圆及圆柱的正等轴测图。
任务五 绘制正等轴测图
实例分析
2.回转体的正等轴测图画法 用四心回圆转法体绘的制正圆等柱轴的测图正画等法轴测图。
任务五 绘制正等轴测图
任务实施
已知形体 的两面视图如 右图(a)所示, 绘制该形体的 正等轴测图(尺 寸从三视图中 量取)。具体步 骤如右图所示。
任务五 绘制正等轴测图
知识拓展
一、 斜二轴测图
1.斜二轴测图的形成 当物体上的两个坐标轴 OX、OZ与轴测投影面平行, 而投射方向与轴测投影面倾斜 时,所得的轴测图称为斜二轴 测图,如右图所示。
(2)轴间角:轴测轴之间的夹角称 为轴间角。
(3)轴向伸缩系数:在空间三坐标 轴上,分别取长度 OA、 OB、 OC, 它们的轴测投影长度为O1A1、O1B1、 O1C 1 ,令p1=O1A1/OA,q1=O1B1/OB, r1=O1C1/OC,则p1、q1、r1分别称为 OX、OY、 OZ轴的轴向伸缩系数。
轴测投影—正等测图的绘制(工程制图课件)
03 叠加法
作出独立基础的正等轴测图
03 叠加法
已知三视图 画正等测图
01 坐标法
(1)画三棱锥的正等轴测图 s Z Z s S● Z1
X a b a
X
s
b
cOcOca
bYO来自A●YX1
●CO1 Y1
●
B
01 坐标法
➢为使图形清晰,轴测投影图中一般不画不可见的轮廓线; ➢只有平行于轴向的线段才能直接量取尺寸作图;不平行于轴向的线段, 可由该线段的两端点的位置来确定;
02 切割法
切割法:适合于由基本形体经切割而得到的形体。它是以坐标法为 基础,先画出基本形体的轴测投影,然后把应该去掉的部分切去, 从而得到所需的轴测图。
02 切割法 已知某形体的三面正投影图 画其正等轴测图 Z
Z1
X
O
O
O1
X
Y1 X1
Y
03 叠加法
叠加法:是将叠加式或其它方式组合的组合体,通过形体分析,分 解成几个基本形体,再依次按其相对位置逐个地引出各个部分, 最后完成组合体的轴测图。
《工程制图》
正等轴测图的绘制
正等轴测图的三个轴向伸缩系数相等 则三个直角坐标轴与轴测投影面的倾斜角度必相同
(1)三个轴间角均为120°。 (2)三个轴向伸缩系数都相等,p=q=r=0.82。为简便作图,常取p=q=r=1。
正等轴测图的绘制
正等轴测图
01 坐标法
坐标法:是根据形体表面上各顶点的空间坐标,画出各点的轴测投 影,然后依次连接成形体表面的轮廓线,即得该形体的轴测图。

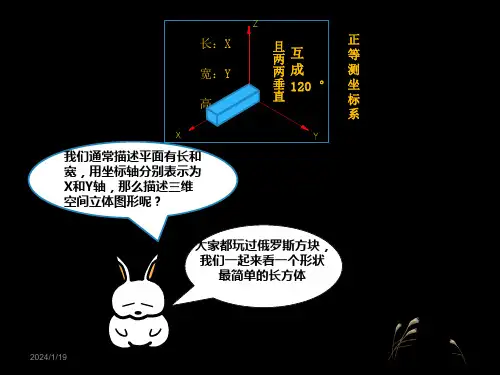

机械制图绘制正等轴测图ppt课件
并试着作图
X、Y、Z轴方向的长度不变
Z 正等轴测坐标
(高)
系下,本来相
互平行的线段
仍然保持平行
X (长)
O (宽) Y
2024/1/19
一、作正等测坐标系 作图步骤: 二、作长方体的底面
Z
1.在X轴上作长方体的长
2.在Y轴上作长方体的宽
高
X
O
长
3.分别过1点、2点作X、Y轴的平行线交点为3
三、作长方体的侧面
3、掌握正等轴测图与三视图表示的前 后左右的方位关系
2024/1/19
§4-1绘制正等轴测图
作业:
1、复习长方体的作图步骤 2、课外作业:习题册33页第一题、第 二题 3、预习斜二等轴测图
2024/1/19
下
右宽
前
1
X
我们先(长给) 定它的 三视图
(高)
Z
O
3
2
Y
(宽)
2024/1/19
§4-1绘制正等轴测图
能力发展鉴定表:
绘制长方体 绘制切割体
干净规范 40 45
帮助一名同学完 5 成
正确 38 42
3
未完成的
完成一步加8分 完成一条线加8 分
2024/1/19
§4-1绘制正等轴测图
总结:
1、掌握基本几何体长方体的作图步骤 2、学会在三视图与轴测图中建立坐标系, 并找到特征图
1.分别过底面的四个端点o、1、2、3作Z轴的 平行线
X
你们可O以自己总结 出作图步骤吗宽?
2.在平行线上截取高
四、作长方体的顶面
将四个顶点连接起来
五、将长方体的可见轮廓线加粗并去掉
Y
正等轴测图的画法
c先作出各顶点的轴测 投影;
d先连接各顶点完成轴 测图。
a b
s b
例1:画三棱 锥的正等轴测 图
sO S● Z
cOcOca
bX sYຫໍສະໝຸດ XA● Z●O CY
Y
X
●
B
aZ
01⒉ 切割法 例2:已知三面投影图,画轴测 图。
例3 根据正投影 画正等测轴测图
该组合体是
正等轴测图的 画法
01
坐标法
单击此处添加正文,文字是 您思想的提炼,为了演示发 布的良好效果,请言简意赅 地阐述您的观点。您的内容 已经简明扼要,字字珠玑, 但信息却千丝万缕、错综复 杂,需要用更多的文字来表 述;但请您尽可能提炼思想 的精髓,否则容易造成观者 的阅读压力,适得其反。
02
绘图步骤:
a先读懂正投影图,并 确定原点和坐标轴的位 置;
X
由长方体切割而
成,作图时可用
切割法完成。
O
Y
画出轴测轴,完 成长方体轴测图
X1 Y1
O1
上方开
Z1
长槽
切去前方斜角
整理描深,完成全图。
01
⒊ 叠加法
例4:已知三面投影图,画轴正等测图。
例5 根据形体的正投 影图,用叠加法作出 形体的正等测图。
用叠加法画正等测图
o' o
第一章节
例6根据形体的正投影 图,用叠加法作出形体 的正等测图。
例7根据正投影图, 用特征面法作出形 体的正等测图。
端面法(特征面法)
用特征面法画正等测图
《机械制图》会考复习题集部分参考答案
3.判断线段AB对投影面的相对位置。
(1)AB与V面倾斜,AB与H面倾斜,AB与W面平行,AB是侧平线,a〞b 〞是实长。
(2)AB与V面平行,AB与H面垂直,AB与W面平行,AB是铅垂线,aˊbˊ、a〞b 〞实长。
(3)AB与V面倾斜,AB与H面倾斜,AB与W面倾斜,AB是一般位置直线,无实长。
项目三基本体的表达与识读任务2:直线的投影班级姓名4.已知线段的两面投影,求其第三面投影,并判断直线AB对投影面的相对位置及有无实长。
(1)直线AB对V面平行,直线AB对H面倾斜,直线AB对W面倾斜,直线AB是正平线,有实长。
(2)直线AB对V面平行,直线AB对H面平行,直线AB对W面垂直,直线AB是侧垂线,有实长。
项目三基本体的表达与识读任务3:平面的投影班级姓名3.根据平面的三面投影,判断其空间位置及三面投影中有无实形。
(1)平面ABCD与V面倾斜,平面ABCD与H面垂直,平面ABCD与W面倾斜,平面ABCD是铅垂面,平面ABCD的三面投影中无实形。
(2)平面ABCD与V面平行,平面ABCD与H面垂直,平面ABCD与W面垂直,平面ABCD是正平面,平面ABCD的三面投影中有实形。
(3)平面ABCD与V面倾斜,平面ABCD与H面倾斜,平面ABCD与W面倾斜,平面ABCD是一般位置平面,平面ABCD的三面投影中无实形。
项目三基本体的表达与识读任务3:平面的投影班级姓名4.已知平面的两面投影,求平面的第三面投影,并判断其空间位置及三面投影中有无实形。
(1)平面与V面倾斜,平面与H面倾斜,平面与W面垂直,平面是侧垂面,平面的三面投影中无实形。
(2)平面与V面垂直,平面与H面平行,平面与W面垂直,平面是水平面,平面的三面投影中有实形。
项目三基本体的表达与识读任务4:基本几何体的三视图班级姓名2.补全基本几何体的三视图,标注尺寸,并求表面点的投影(尺寸数值从图中量出,取整数)。
1.(按正四棱锥绘制)项目三基本体的表达与识读任务4:基本几何体的三视图班级姓名3. 4.项目三基本体的表达与识读任务4:基本几何体的三视图班级姓名5. 6.项目三基本体的表达与识读任务5:绘制轴测图班级姓名1.根据三视图,画出正等轴测图。
任务五绘制正等轴测图
I 复习提问:1、读图的基本要领?2、用形体分析法读组合体视图的方法与步骤?II 引入新课:多面正投影图能完整、准确地反映物体的形状和大小,且度量性好、作图简单,但立体感不强,只有具备一定读图能力的人才能看懂。
有时工程上还需采用一种立体感较强的图来表达物体,即轴测图,。
轴测图是用轴测投影的方法画出来的富有立体感的图形,它接近人们的视觉习惯,但不能确切地反映物体真实的形状和大小,并且作图较正投影复杂,因而在生产中它作为辅助图样,用来帮助人们读懂正投影图。
III 新课讲授:任务五绘制正等轴测图一、轴测图的基本知识:1、轴测图的形成:将空间物体连同确定其位置的直角坐标系,沿不平行于任一坐标平面的方向,用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形,称为轴测投影图,简称轴测图,如图1所示。
图1 轴测图的形成在轴测投影中,我们把选定的投影面P称为轴测投影面;把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴;把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角;轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值,称为轴向伸缩系数。
OX、OY、OZ的轴向伸缩系数分别用p1、q1、r1表示。
例如,在图4-2中,p1= O1A1/OA,q1 =O1B1/OB,r1 =O1C1/OC。
强调:轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。
2、轴测图的种类:(1)按照投影方向与轴测投影面的夹角的不同,轴测图可以分为:1)正轴测图——轴测投影方向(投影线)与轴测投影面垂直时投影所得到的轴测图。
2)斜轴测图——轴测投影方向(投影线)与轴测投影面倾斜时投影所得到的轴测图。
(2)按照轴向伸缩系数的不同,轴测图可以分为:1)正(或斜)等测轴测图——p1=q1=r1 ,简称正(斜)等测图;2)正(或斜)二等测轴测图——p1=r1≠q1 ,简称正(斜)二测图;3)正(或斜)三等测轴测图——p1≠q1≠r1 ,简称正(斜)三测图;3、轴测图的基本性质:(1)物体上互相平行的线段,在轴测图中仍互相平行;物体上平行于坐标轴的线段,在轴测图中仍平行于相应的轴测轴,且同一轴向所有线段的轴向伸缩系数相同。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
I 复习提问:
1、读图的基本要领?
2、用形体分析法读组合体视图的方法与步骤?
II 引入新课:
多面正投影图能完整、准确地反映物体的形状和大小,且度量性好、作图简单,但立体感不强,只有具备一定读图能力的人才能看懂。
有时工程上还需采用一种立体感较强的图来表达物体,即轴测图,。
轴测图是用轴测投影的方法画出来的富有立体感的图形,它接近人们的视觉习惯,但不能确切地反映物体真实的形状和大小,并且作图较正投影复杂,因而在生产中它作为辅助图样,用来帮助人们读懂正投影图。
III 新课讲授:
任务五绘制正等轴测图
一、轴测图的基本知识:
1、轴测图的形成:将空间物体连同确定其位置的直角坐标系,沿不平行于任一坐标平面的方向,用平行投影法投射在某一选定的单一投影面上所得到的具有立体感的图形,称为轴测投影图,简称轴测图,如图1所示。
图1 轴测图的形成
在轴测投影中,我们把选定的投影面P称为轴测投影面;把空间直角坐标轴OX、OY、OZ在轴测投影面上的投影O1X1、O1Y1、O1Z1称为轴测轴;把两轴测轴之间的夹角∠X1O1Y1、∠Y1O1Z1、∠X1O1Z1称为轴间角;轴测轴上的单位长度与空间直角坐标轴上对应单位长度的比值,称为轴向伸缩系数。
OX、OY、OZ的轴向伸缩系数分别用p1、q1、r1表示。
例如,在图4-2中,p1= O1A1/OA,q1 =O1B1/OB,r1 =O1C1/OC。
强调:轴间角与轴向伸缩系数是绘制轴测图的两个主要参数。
2、轴测图的种类:
(1)按照投影方向与轴测投影面的夹角的不同,轴测图可以分为:1)正轴测图——轴测投影方向(投影线)与轴测投影面垂直时投影所得到的轴测图。
2)斜轴测图——轴测投影方向(投影线)与轴测投影面倾斜时投影所得到的轴测图。
(2)按照轴向伸缩系数的不同,轴测图可以分为:
1)正(或斜)等测轴测图——p1=q1=r1,简称正(斜)等测图;
2)正(或斜)二等测轴测图——p1=r1≠q1,简称正(斜)二测图;
3)正(或斜)三等测轴测图——p1≠q1≠r1,简称正(斜)三测图;
3、轴测图的基本性质:
(1)物体上互相平行的线段,在轴测图中仍互相平行;物体上平行于坐标轴的线段,在轴测图中仍平行于相应的轴测轴,且同一轴向所有线段的轴向伸缩系数相同。
(2)物体上不平行于坐标轴的线段,可以用坐标法确定其两个端点然后连线画出。
(3)物体上不平行于轴测投影面的平面图形,在轴测图中变成原形的
类似形。
如长方形的轴测投影为平行四边形,圆形的轴测投影为椭圆等。
二、正等测图:
1、正等测图的形成及参数:
(1)形成方法:
如图2(a)所示,如果使三条坐标轴OX、OY、OZ对轴测投影面处于倾角都相等的位置,把物体向轴测投影面投影,这样所得到的轴测投影就是正等测轴测图,简称正等测图。
(a)(b)
图2 正轴测图的形成及参数
(2)参数:
图2(b)表示了正等测图的轴测轴、轴间角和轴向伸缩系数等参数及画法。
从图中可以看出,正等测图的轴间角均为120°,且三个轴向伸缩系数相等。
经推证并计算可知p1=q1=r1=0.82。
为作图简便,实际画正等测图时采用p1=q1=r1=1的简化伸缩系数画图,即沿各轴向的所有尺寸都按物体的实际长度画图。
但按简化伸缩系数画出的图形比实际物体放大了1/0.82≈1.22倍。
2、平面立体正等测图的画法:
(1)长方体的正等测图:分析:根据长方体的特点,选择其中一个角顶点作为空间直角坐标系原点,并以过该角顶点的三条棱线为坐标轴。
先画出轴测轴,然后用各顶点的坐标分别定出长方体的八个顶点的轴测投影,依次连接各顶点即可。
图3 长方体的正等测图
(2)正六棱柱体的正等测图:分析:由于正六棱柱前后、左右对称,为了减少不必要的作图线,从顶面开始作图比较方便。
故选择顶面的中点作为空间直角坐标系原点,棱柱的轴线作为OZ轴,顶面的两条对称线作为OX、OY轴。
然后用各顶点的坐标分别定出正六棱柱的各个顶点的轴测投影,依次连接各顶点即可。
图4 正六棱柱体的正等测图
(3)三棱锥的正等测图:
分析:由于三棱锥由各种位置的平面组成,作图时可以先锥顶和底面的轴测投影,然后连接各棱线即可。
图5 三棱锥的正等测图
(4)正等测图的作图方法总结:
1)画平面立体的轴测图时,首先应选好坐标轴并画出轴测轴;然后根据坐标确定各顶点的位置;最后依次连线,完成整体的轴测图。
具体画图时,应分析平面立体的形体特征,一般总是先画出物体上一个主要表面的轴测图。
通常是先画顶面,再画底面;有时需要先画前面,再画后面,或者先画左面,再画右面。
2)为使图形清晰,轴测图中一般只画可见的轮廓线,避免用虚线表达。
3、圆的正轴测图的画法:
(1)平行于不同坐标面的圆的正等测图:
平行于坐标面的圆的正等测图都是椭圆,除了长短轴的方向不同外,画法都是一样的。
图6所示为三种不同位置的圆的正等测图。
作圆的正等测图时,必须弄清椭圆的长短轴的方向。
分析图4-7所示的图形(图中的菱形为与圆外切的正方形的轴测投影)即可看出,椭
圆长轴的方向与菱形的长对角线重合,椭圆短轴的方向垂直于椭圆的长轴,即与菱形的短对角线重合。
图6 平行坐标面上圆的正等测图
通过分析,还可以看出,椭圆的长短轴和轴测轴有关,即:
1)圆所在平面平行XOY面时,它的轴测投影——椭圆的长轴垂直O1Z1轴,即成水平位置,短轴平行O1Z1轴;
2)圆所在平面平行XOZ面时,它的轴测投影——椭圆的长轴垂直O1Y1轴,即向右方倾斜,并与水平线成60°角,短轴平行O1Y1轴;
3)圆所在平面平行YOZ面时,它的轴测投影——椭圆的长轴垂直O1X1轴,即向左方倾斜,并与水平线成60°角,,短轴平行O1X1轴。
概括起来就是:平行坐标面的圆(视图上的圆)的正等测投影是椭圆,椭圆长轴垂直于不包括圆所在坐标面的那根轴测轴,椭圆短轴平行于该轴测轴。
(2)用“四心法”作圆的正等测图:
“四心法”画椭圆就是用四段圆弧代替椭圆。
下面以平行于H面(即XOY坐标面)的圆(图6)为例,说明圆的正等测图的画法。
其作图方法与步骤如图7所示。
1)出轴测轴,按圆的外切的正方形画出菱形。
(图7(a))
2)以A、B为圆心,AC为半径画两大弧。
(图7(b))
3)连AC和AD分别交长轴于M、N两点。
(图7(c))
4)以M、N为圆心,MD为半径画两小弧;在C、D、E、F处与大弧连接。
(图7(d))
(a)(b)(c)(d)
图7 用四心法作圆的正等测图
平行于V面(即XOZ坐标面)的圆、平行于W面(即YOZ坐标面)的圆的正等测图的画法都与上面类似(请学生分析)。
4、曲面立体正轴测图的画法:
(1)圆柱和圆台的正等测图:
如图8所示,作图时,先分别作出其顶面和底面的椭圆,再作其公切线即可。
边画图边讲解作图步骤。
(a)圆柱(b)圆台
图8 圆柱和圆台的正等测图
(2)圆角的正等测图:
圆角相当于四分之一的圆周,因此,圆角的正等测图,正好是近似椭圆的四段圆弧中的一段。
作图时,可简化成如图9所示的画法,边画图边讲解作图步骤。
图9 圆角的正等测图
强调:在画曲面立体的正等测图时,一定要明确圆所在平面与那一个坐标面平行,才能确保画出的椭圆正确。
画同轴并且相等的椭圆时,要善于应用移心法以简化作图和保持图面的清晰。
