M4800 拆机图文解说

DELL_M4600.6600拆机说明

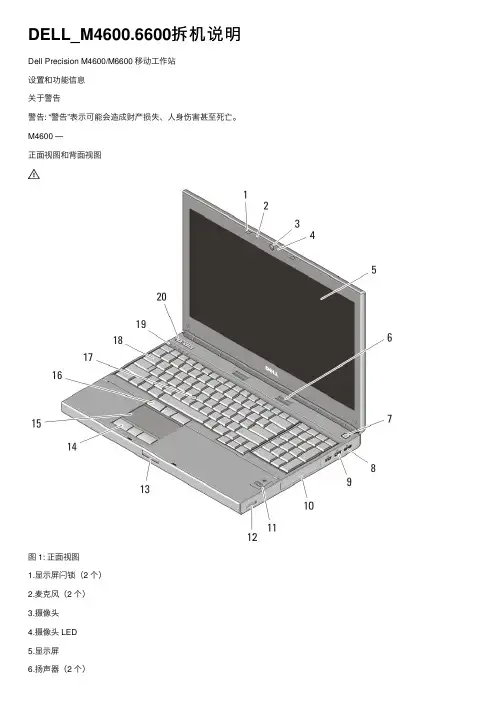

DELL_M4600.6600拆机说明Dell Precision M4600/M6600 移动⼯作站设置和功能信息关于警告警告: “警告”表⽰可能会造成财产损失、⼈⾝伤害甚⾄死亡。

M4600 —正⾯视图和背⾯视图图 1: 正⾯视图1.显⽰屏闩锁（2 个）2.麦克风（2 个）3.摄像头4.摄像头 LED5.显⽰屏6.扬声器（2 个）7.电源按钮8.DisplayPort 连接器/doc/cf96ecc008a1284ac850434d.html B 3.0 连接器（2 个）10.硬盘驱动器11.指纹读取器（可选）12.⽆线开关Regulatory Model: P13F, P10E Regulatory Type: P13F001, P10E001January 201113.显⽰屏闩锁释放按钮14.触摸板按钮（3 个）15.触摸板16.定点杆按钮（3 个）17.定点杆18.键盘19.设备状态指⽰灯20.⾳量控制按钮图 2: 背⾯视图1.冷却通风孔2.VGA 连接器3.⽹络连接器4.eSATA/USB 2.0 连接器5.HDMI 连接器6.电源连接器7.安全缆线插槽/doc/cf96ecc008a1284ac850434d.html B 2.0 连接器（2 个）9.IEEE 1394 端⼝（4 针）10.麦克风连接器11.⽿机连接器12.电池状态指⽰灯13.电源指⽰灯14.8 合 1 卡读取器插槽15.光盘驱动器弹出按钮16.光盘驱动器17.智能卡读取器插槽18.ExpressCard 插槽2M6600 —正⾯视图和背⾯视图图 3: 正⾯视图1.显⽰屏闩锁（2 个）2.麦克风（2 个）3.摄像头4.摄像头 LED5.显⽰屏6.扬声器（2 个）7.电源按钮8.DisplayPort 连接器/doc/cf96ecc008a1284ac850434d.html B 3.0 连接器（2 个）10.硬盘驱动器11.指纹读取器（可选）12.⽆线开关13.显⽰屏闩锁释放按钮14.触摸板按钮（3 个）15.触摸板16.定点杆按钮（3 个）17.定点杆18.键盘19.设备状态指⽰灯20.⾳量控制按钮3图 4: 背⾯视图1.冷却通风孔2.⽹络连接器3.VGA 连接器4.HDMI 连接器5.eSATA/USB 2.0 连接器6.电源连接器7.安全缆线插槽/doc/cf96ecc008a1284ac850434d.html B 2.0 连接器（2 个）9.IEEE 1394 端⼝（6 针，可供电）10.麦克风连接器11.⽿机连接器12.电池状态指⽰灯13.电源指⽰灯14.⼋合⼀插卡读取器插槽15.光盘驱动器弹出按钮16.光盘驱动器17.智能卡读取器插槽18.ExpressCard 插槽快速设置警告: 开始执⾏本节中的任何步骤之前，请阅读计算机附带的安全信息。

ACER 4741G 拆机图解精编版高清

ACER 4741G 拆机详解精编版这款本儿的三种螺丝，左起从小到大。

红色圈内的是最大的那种螺丝，黄色三角的是中号.很容易区分，下文在再不做特殊标记。

后盖容易去下,拧松螺丝后,在凹陷处一撬即可开启.拧掉图示中的螺丝. 把无线网卡上的白色排线拔掉。

硬盘，照图示箭头插入起子一类的即可轻松撬开。

最难拆的是键盘部分,留意F4，F8，F12处的活动卡扣.找东西将卡扣顶进去，任意两个卡扣顶进去后，键盘就会微微翘起。

三个卡扣处理好后，就如下图所示↓↓↓↓↓注意，在键盘左右两侧，各有两个不活动的卡扣（Esc，Tab;Del,Pg up键位旁）。

此时需要稍微用点力气将键盘“取"下来，只要多注意，用巧劲，不是很难。

键盘脱离上述卡扣束缚后,照图示使键盘微微水平向前，使底端４个嵌入式卡扣脱离. 慢慢抬起，可以看见键盘排线,此处小心，据说很多人第一次都拉断了..。

.如图示方向,向上拉起黑色“保险".那个黑色卡条具体学名也不太清楚，鄙人就叫它"保险“了，见笑。

红色标识的螺丝拧下，黄色标识的排线取下。

排线取法：将两边的黑色保险照图示箭头方向拉下。

抓住塑料片，按照图示方向即可轻松取下。

方法同上，黑色保险朝上拉。

用针一类的东西，如图插入，打开光驱. 此处有两颗螺丝，位置很隐蔽，一一取下。

现在就可以开始取ｃ面了。

从右侧光驱位置开始,按顺时针，循序渐进，用起子慢慢撬至左侧,切不可操之过急!这一步很重要,也是本机第二难拆的部位。

用力一定要适度,否则内侧卡扣很容易被撬断，切记~~～切记～～~～ｃ面取下。

黄色圆圈处的螺丝取下,红色方框处的排线取下。

光驱照图示方向从左端轻推即可取出.主板已无束缚,从右侧轻拉，即可取下。

主板正面，风扇上的４个螺丝就是本机最小规格的。

涂硅脂一定要尽量少而均匀（网上说的“薄如蝉翼”），切不可一味求多,那样只会适得其反，切记～～ＣＰＵ，芯片表面涂薄薄一层即可，一定要均匀，ＧＰＵ也一样。

清华同方拆机图之欧阳地创编

我们直入主题，拿掉电池之后，整个D面的螺丝位便一览无余螺丝不多，除去小盖板上的三颗以及电池仓内固定屏轴的4颗（左右各两颗）之外，整个D面只有5颗螺丝在支撑这是拆下D面小盖板之后的样子左下是硬盘——银闪闪的金属皮啊~中间偏上的是2条内存，2x2G的三星条。

中间偏下是无线网卡，半高的，在上面我没有找到型号的明确标识内存和无线网卡特写无线网卡插座，这里可以看到，这个机器很特别，没有找到传统的天线，而是集成了在主板上，那两个小卡口就是平时我们看到的天线的接头。

时间：2021.03.04 创作：欧阳地现在我们回到C面，拆解键盘。

键盘除了靠近腕托部分是卡在机器C面的之外，在上侧共有4个小卡爪，轻轻用银行卡就可以打开。

卡爪特写好了，现在我们就可以掀起键盘，看到C面内部了，这里我把键盘竖起来，可以看到，键盘的数据排线接口。

轻轻抬起接口的压板，键盘就可以拿下来了。

接着上面的说，现在我们就可以沿着CD面的缝隙，用卡一点一点的划开，因为是卡扣式的么，所以用力要温柔。

好了，现在C面就可以彻底摘下来了这里可以看到，主板上贴满了隔热胶布——其实也挺防灰的这个呢，是触摸板，嘿，挺简单的吧这张照片是右声道的喇叭，其实看样子猜测音质应该是不错的这是左侧喇叭风扇特写，实际运行起来挺安静，拜此风扇所赐再来看看主板这是从主板引出的USB的接口哈，这是除去了主板的D面内部~~下面，我就可以看到主板的真面目了！主板概貌，其实设计的还是比较周正的，很规整。

上面的单独的被动散热片下面是南桥中间的短热管下面是i3的cpu右下是显卡散热器特写，与风扇貌似一个品牌从这个角度我们还能看到2颗显存颗粒散热器还是不错的！这是cpu，i3~显卡，从这里我们就可以看到完整的4颗显存颗粒了，来自现代——其实还有4颗，位于主板另一面，组成了8颗的2G阵容。

强大！这里就是了——最后那点胶布实在粘得很紧，大家就凑合看看露出来的哪一小丁丁吧~嘿~cpu和南桥的合影南桥芯片——这一个东东能成为芯片“组”么。

联想天逸F笔记本电脑官方拆机图解教程

➢拆装指导第26页/共30页
➢拆装指导第27页/共30页
➢拆装指导第28页/共30页
End Thank you
第29页/共30页
感谢您的观看！
第30页/共30页
Azalia/ AC97, depends on price Internal Microphone Two speakers with chamber
1.5W(2W better)
VGA RAM UMA/64/128M, 128MB/256MB for
external VGA RAM PCMCIA PC card 95 supported with 1x Type II
12.7mm Combo or DVD-Dual, slot in (option) 14.0W” WXGA Glare
VGA chip UMA or ATI M54
Super I/O Yes
IEEE 1394 Support
IRDA
Support
Keyboard Support Windows keys and
0MB DDR RAM on board Two DDR2 SODIMM slots Maximum memory up to 2GB (with
two 1G MB SODIMM) Dual Channel 9.5mm height, 2.5" HDD SATA Support active HDD protection (study)
PCI card bus New card ready
第5页/共30页
Security BIOS
Kensington Lock Legacy, later upgrade to EFI to support Longhorn

Laserjet M425 拆机手册(中文版)

当在 ESD 保护工作台或 ESD 保护垫上进行。如果没有 ESD 工作台，则在接触 ESD 敏感零件之前，
请通过触摸钣金底盘的方式保持自己接地。
从产品上拆下 ESD 敏感零件后，将其放入 ESD 袋 (ESD pouch) 进行保护。
需要准备的工具
带磁性头、轴长为 152 毫米（6 英寸）的 2 号 Phillips 螺丝刀小型一字螺丝刀尖嘴钳 ESD 垫（如果有）或 ESD 腕带小电筒（可选）
提示打开墨盒门时，连接臂会松开定影器压力杆。图 1-29 拆卸墨盒门组件和前盖（第 1 步，共 4 步）
4. 拧下两枚螺钉（插图编号 1）。图 1-30 拆卸墨盒门组件和前盖（第 2 步，共 4 步）
2. 在送纸器底面，用小型一字螺丝刀松开各辊左侧的锁扣（插图编号 1），然后将盖和辊分开。图 1-13 拆卸送纸器辊（第 2 步，共 2 步）
送纸器分离垫
1. 打开送纸器盖。图 1-14 拆卸送纸器分离垫（第 1 步，共 2 步）
2. 在送纸器供纸盘末端固定分离垫，按下分离垫，然后朝向供纸盘滑动分离垫，使之与组件分离。图 1-15 拆卸送纸器分离垫（第 2 步，共 2 步）
重新安装技巧轴右端的弹簧未受任何固定，在该过程中可能会脱落。重新安装时，确保弹簧正确定位，如下图所示。
图 1-7 拆卸多用途纸盘分离垫（第 4 步，共 5 步）
6. 将分离垫的上沿向上拉以将其从产品上松开。图 1-8 拆卸多用途纸盘分离垫（第 5 步，共 5 步）
重新安装技巧重新安装搓纸辊轴组件时，确保搓纸辊的平坦部分在分离垫正上方。
两根柔性扁平电缆。图 1-17 拆卸扫描仪组件（第 1 步，共 2 步）
重新安装技巧请勿丢失柔性扁平电缆上的两个防护导线槽。重新安装扫描仪组件时，请务必重新安装这两个防护导线槽。 4. 在产品背面，松开四枚螺钉（插图编号 1），然后向产品后端滑动扫描仪，拆下组件。图 1-18 拆卸扫描仪组件（第 2 步，共 2 步）

Y480高清拆机清灰教程

联想的机器一贯很好拆，Y480也一样
拆机准备好起子，放螺丝的盘子。

记忆力好的话就够了。

记忆力不好的话，拿个本子记下每个螺丝的位置。

Y480一共有5种螺丝
第一：背面大图
拆掉背面最大的盖板，只有两个螺丝。

拿掉螺丝后，背板往下推，就会自然出来
不是特别严谨。

正常的顺序，应该先拿掉电池，哈哈哈。

不过经常拆机，知道该注意哪些事，也不会有问题
拿掉背板和电池的背面图，正面拍
然后拆硬盘。

硬盘一共两个螺丝固定，注意硬盘是往上拔出来的，接口是上下的，而非以前的设计向后拉
这个时候，可以卸掉背面你能看到的所有螺丝，然后抽出光驱，返回到C面拆键盘
键盘只有一个螺丝跟D面相连，拿掉螺丝后，键盘就可以掰下来。

注意有暗扣，另外键盘是有排线和C面主板相连的，别激动给掰断了
键盘拆好后，看到键盘和主板的排线，排线的扣子拉起来，拿掉排线
拿掉键盘后的C面
再确认一遍D面所有能看到的螺丝都卸掉了（除了固定散热铜管和散热片的CPU螺丝），就可以拆C面了C面是一个整体，跟D面连接的只有暗扣。

各种暗扣，胆大心细，别掰坏了扣
C面是一个整体，跟D面连接的只有暗扣。

各种暗扣，胆大心细，别掰坏了扣
C面正面
然后拆主板，只有一个螺丝和几个排线，拿掉之后，就可以拿下来
主板和D面有排线，注意断掉排线，别扯断了
这是大家最想看到的。

其实在简单的拆解之后看不到的，CPU的散热管是一根很粗的铜管，而长的，细些的，是GPU的散热管
主板反面
风扇直径很大，叶片是涡轮状的
最后是拿掉主板后的D面，拆机完。

precision-m4800-用户拆机手册-简体中文-workstation_Owner's Manual_zh-cn

本产品受美国、国际版权和知识产权法律保护。

Dell™和 Dell 徽标是 Dell Inc. 在美国和/或其他司法管辖区的商标。

所有此处提及的其他商标和产品名称可能是其各自所属公司的商标。

2013 - 08Rev. A00目录1 拆装计算机 (6)拆装计算机内部组件之前 (6)建议工具 (7)关闭计算机电源 (7)拆装计算机内部组件之后 (8)2 卸下和安装组件 (9)系统概览 (9)内部视图—背面内部视图—正面 (9)卸下安全数字 (SD) 卡 (10)安装 SD 卡 (10)卸下 ExpressCard (11)安装 ExpressCard (11)取出电池 (11)安装电池 (12)卸下微型用户识别模块 (SIM) 卡 (12)安装微型用户识别模块 (SIM) 卡 (13)卸下键盘装饰条 (13)安装键盘装饰条 (13)卸下键盘 (14)安装键盘 (16)卸下基座盖 (17)安装基座盖 (19)卸下主内存 (19)安装主内存 (19)卸下次内存 (19)安装次内存 (20)卸下光盘驱动器 (20)安装光盘驱动器 (21)卸下硬盘驱动器 (22)安装硬盘驱动器 (23)卸下无线局域网 (WLAN) 卡 (23)安装无线局域网 (WLAN) 卡 (23)卸下无线广域网 (WWAN) 卡（可选） (23)安装无线广域网 (WWAN) 卡（可选） (24)卸下处理器风扇 (24)安装处理器风扇 (25)3卸下视频卡风扇 (25)安装视频卡风扇 (26)取出币形电池 (26)安装币形电池 (27)卸下掌垫 (27)安装掌垫 (29)卸下 ExpressCard 模块 (30)安装 ExpressCard 模块 (31)卸下处理器散热器 (32)安装处理器散热器 (32)卸下处理器 (33)安装处理器 (33)卸下视频卡散热器 (34)安装视频卡散热器 (35)卸下视频卡 (36)安装视频卡 (36)卸下输入/输出 (I/O) 板 (37)安装 I/O 板 (38)卸下开关板 (38)安装开关板 (39)卸下统一安全集线器 (USH) 板 (39)安装 USH 板 (40)卸下显示屏部件 (40)安装显示屏部件 (43)卸下铰接护盖 (43)安装铰接护盖 (44)卸下系统板 (44)安装系统板 (47)卸下电源连接器端口 (48)安装电源连接器端口 (49)卸下显示屏挡板 (49)安装显示屏挡板 (50)卸下显示屏面板 (51)安装显示屏面板 (54)卸下摄像头 (54)安装摄像头 (54)3 系统设置程序 (56)引导顺序 (56)导航键 (56)系统设置程序选项 (57)更新 BIOS (66)4系统密码和设置密码 (67)设定系统密码和设置密码 (67)删除或更改现有系统密码和/或设置密码 (68)4 Diagnostics（诊断程序） (69)增强型预引导系统评估 (ePSA) 诊断程序 (69)5 排除计算机故障 (70)设备状态指示灯 (70)电池状态指示灯 (70)技术规格 (71)6 联系 Dell (78)联系 Dell (78)51拆装计算机拆装计算机内部组件之前遵循以下安全原则有助于防止您的计算机受到潜在损坏，并有助于确保您的人身安全。

联想G480拆机清灰教程

拆机常规流程回顾：1.首先去掉底盖（D面）的所有螺丝，包括电池盒中的螺丝，小底盖如果可以取下则取下，内存和硬盘建议也取下；2.然而转到键盘面（C面），取下键盘后，然后把键盘底下的螺丝下光；3.可以分离C面和D面了，既分离键盘面外壳和底盖，内部的主板就暴露出来了。

本次教程的步骤有些繁琐，请认真往下看、、、先来个正面高清照Logo型号1.卸电池（首先卸电池主要为了防止意外漏电，万一不小心按到了开机键呢）按照图中指示的方向推动电池卡扣，左边卡扣不会反弹，右边会反弹。

右手抵住右边卡扣，再用左手将电池沿着箭头方向水平向上推，就是这样双手开工！！！2.卸D面螺丝（下图中红圈圈出10个位置就是你要卸掉的螺丝，一个都不要留！）卸完之后再拆后壳（有指甲的同学可以直接上手，没手指甲的还是老老实实用工具吧，像楼主这样用平口起子去撬开它，接着就是向下推，最后直接拿起）3.后花园（后壳拿掉，后花园的风景尽收眼底。

从左到右依次是1号光驱、2号无线网卡、3号硬盘、4号内存条，最后一个不需要动，前面三个依次拆掉）图中红圈处就是固定1号光驱的螺丝，卸掉它然后像这样把光驱拉出来，注意用力方向，不要上下左右的晃动，水平方向抽出就对了至于你们看到的这三个红圈里的螺丝，它们是摆设，不用管（实在想卸你就卸吧，记得装回来）光驱仓里还有三颗螺丝，它们是用来连接正反外壳的，也要卸掉接下来是2号无线网卡模块（这里只有一个螺丝要卸，红圈那个就是。

箭头那里只是起固定作用，没有螺丝。

然后就是1、2号接线，向上拔起，记住位置，装回的时候不要装反。

至于装反了会有什么后果，楼主也没试过不知！接线取下，网卡会自动翘起，顺着那45度方向把它抽出来就可以了）网卡下面还有一个螺丝，记得卸掉最后是3号硬盘（三个螺丝，卸完看下一步）手抓住黑色胶片，像楼主一样，然后顺着箭头方向往下拉，拉到拉不动就拎起来，硬盘就出来了，简单吧下面同样还有一颗螺丝，别忘了（装回的时候记得回来看此楼，不然你就会剩下很多螺丝不知道往哪里塞）4.键盘以及相关排线（首先看键盘周围有一层网格，楼主建议这种拆法。

Dell灵越InspironM4040、N4050官方拆机图解

戴尔Dell 灵越InspironM4040/14-N4050官方拆机图解5.滑动电池，并将其提离电池槽。

警告：小心操作。

警告：7.将键盘提离计算机。

警告：5.从内存模块连接器中卸下内存模块。

3.拧下将掌垫部件固定至计算机基座的八颗螺钉。

拧下掌垫部件上的三颗螺钉。

警告：警告：7.使用塑料划片，小心地将掌垫部件撬起，然后轻轻地将其从计算机基座中取出。

8.将掌垫部件提离计算机基座。

8.将电源按钮板及其电缆提离掌垫。

6.拧下将硬盘驱动器支架固定至硬盘驱动器的两颗螺钉。

7.将硬盘驱动器支架提离硬盘驱动器。

将小型插卡提离系统板连接器。

警告：详细信息，请参阅计算机附带的安全信息中的c.从计算机基座上的电池槽中释放币形电池。

b.将币形电池从系统板上的电池槽中提出。

7.拿住 USB 板的一角将其提起，然后从计算机基座上的插槽中释放 USB 板连接器。

6.将冷却部件提离计算机。

要松开 ZIF警告：肤上的油脂会降低散热垫的导热功能。

警告：块上的插针。

3.拧下将铰接护盖固定至计算机基座的两颗螺钉。

5.将铰接护盖从计算机基座上撬起。

10.拧下将显示屏部件固定至计算机基座的两颗螺钉。

11.将显示屏部件提离计算机基座并卸下显示屏部件。

警告：4.卸下显示屏挡板。

8.拧下将显示屏面板支架固定至显示屏面板的四颗螺钉（一边两颗）。

拿住系统板的一角将其提起，然后从计算机基座上的插槽中释放系统板连接器。

注：不同。

电脑一体机的拆机图解

电脑一体机的拆机图解这是机子背面特写。

拆此机子关键就是这张图。

此机子采用的是无螺丝设计。

除固定支架有二颗其余全是卡扣。

红色圈圈那个地方是封签。

本人拆此机子是就是受到这个签的启发。

因为这个签是拆机子的必拆之处。

抬起固定支架以后可以看到二个螺丝。

拧下来就可以把支架拆下来了。

接下来就是如何把这台机子拆开了。

这是拆下支架以后的特写。

我刚开始拆的时候就走了弯路。

以为像拆显示器一样从四周开始拆,后来发现根本不行。

从图中可以看出来后盖子并不是一体的,这也是为什么封签把AB二边都贴起来的原因。

把AB二边分别向左右二则用力推。

就可以拿下AB盖。

这就是后盖拿下来的样子,之后就是从四周的螺丝下手了。

这是拿下第二个后塑料盖以后的样子。

现在可以拆硬盘了。

上面有二个螺丝拿下之后就可以拿下硬盘了。

注意拿硬盘的时候是向左测推,不要有上下的力。

以免拆坏接口。

现在不可以拆光驱。

接下来就可以拆上面的金属罩了。

同样是拧下上面的螺丝。

现在这台机子基本全的裸了。

下面看一下光驱这张图.可以看得出除了硬盘以外基本采用的都是笔记本式的设计。

采用了双风扇散热。

上图中的三颗螺丝告诉大家此机子想从四周下手拆是行不通的。

拆下来的边条,接下来就没什么难度了。

看一下此机子的电源。

质理还是不错的。

拆解完成一体机电脑卡的处理方法1解决电脑慢卡：(添加电脑内存条解决电脑慢原)1.电脑机启项优化打360安全卫士——机加速2.平要用360安全卫士等工具清理系统垃圾网产临文件(ie 缓存),查杀恶意软件3.尽量设置ip静态ip减少电脑机启间4.电脑桌面要放太文件图标使电脑反应变慢软件尽量要安装c盘C盘太用360软件管家——工具箱——软件搬家解决5.关闭些启程序始-运行-输入msconfig—确定-系统配置实用程序窗口点选启-启 ,除输入(Ctfmon)、杀毒软件外,般程序都关掉360软件管家——电脑加速智能优化机加速6.建议装主杀毒软件,装占电脑资源使电脑更慢7.定期整理磁盘碎片进行整理,打我电脑要整理磁盘碎片驱器—属性—工具--选择整理磁盘打磁盘碎片整理程序窗口—析—碎片整理—系统即始整理8.定期电脑内灰尘进行清理9.定期电脑进行杀毒清理优化10.电脑硬盘用久使电脑变慢重新区安装修复逻辑坏电脑快点硬盘物理读写速度慢能换点内存条用橡皮擦防止氧化11.温度高影响电脑寿命注意降温载鲁师能随掌握温度情况一体机电脑卡的处理方法21 定期电脑内灰尘进行清理台式机关机打机箱用吹风机冷风吹,本本用2 平要用 360 卫士、金山卫士等工具清理系统垃圾网产临文件(ie 缓存),查杀恶意软件3 电脑配置差,尽量虚拟内存设置点(xp)右击我电脑属性高级性能…… 设置高级更改自定义设置 2000 - 4000(win7) 计算机-属性-高级系统设置-性能设置-高级选项卡-虚拟内存-更改-选择要设置驱器c盘,选择系统管理或者根据需要选择自定义-设置-确定4 杀毒软件装种占资源 nod32,或装辅助杀毒软件5 尽量设置ip 静态ip 减少电脑机启间进入桌面反映间(cqjiangyong总结：电脑机前几钟都原)6 电脑桌面要放太文件图标使电脑反应变慢软件尽量要安装c盘7 关闭些启程序始-运行-输入msconfig—确定-系统配置实用程序窗口点选启-启 ,除输入(Ctfmon)、杀毒软件外,般程序都关掉用360等软件智能优化机加速8 建议装主杀毒软件,装占电脑资源使电脑更慢9 定期整理磁盘碎片进行整理,打我电脑要整理磁盘碎片驱器—属性—工具--选择整理磁盘打磁盘碎片整理程序窗口—析—碎片整理—系统即始整理10 安装优化师或超级兔等电脑优化软件优化电脑快11 现系统占内存比较必要加条内存快12 电脑硬盘用久使电脑变慢重新区安装修复逻辑坏电脑快点硬盘物理读写速度慢能换点一体电脑玩游戏卡的解决方法一.进游戏前使用游戏优化器优化，减轻电脑负担，提供更多系统资源给游戏。

联想一体机C拆机图解教程

联想一体机C560拆机图解教程家里电脑突然颜色不正常，通过颜色管理组件无法调试至正常，经联想维修站检测，确诊为屏幕硬件损坏，但是已经过了15个月保质期，只能自己承担费用，淘宝网购需明确屏幕型号，无奈，自己动手拆机（网上搜遍了也没发现教程，只好自己摸索，一体机的悲哀啊！！！！！！），为后续同僚避免财产损失，将自己拆机过程详解如下：1、找一块平滑的桌面（擦干净，别划伤屏幕），将电脑屏幕向下放置。

2、用手在图上位置向下方用力，如开手机后盖一样，将电脑后盖滑下来（这里没有任何螺丝、卡扣等，只是一个滑轨，用力滑下、取走就行，如下图）。

3、卸掉支座螺丝，拆下支座（四个螺丝，拆走就是，如下图）。

4、拆后盖，接下来有点麻烦，但是没有什么技术含量，只要耐心点，几分钟就拆下来了。

（1）拆掉后盖可见的固定螺丝（7个，如图）。

（2）用曲别针等，插入光驱小孔，轻轻一捅，光驱弹出（如下图）。

（3）拆下光驱里的后盖固定螺丝（1个，如图示）（4）后盖的所有固定螺丝就全部拆完了，接下来就是撬开后盖的所有卡扣，这里注意要小心谨慎，不要用蛮力，避免伤害外观。

建议从后盖的左下角开始撬开，先把后盖下边沿的卡扣全部翘起来。

（用指甲从侧边缝用力撬开一丝缝隙，用一字小螺丝刀沿着下边缝滑过去，遇到走不动的地方就是卡扣的位置，稍稍向上用力撬起卡扣，然后继续，直到将底边卡扣全部翘起）然后沿着顺时针的方向，将左侧边缘的卡扣撬开。

然后将上边缘的卡扣撬开。

右侧有耳机、话筒、USB接口，当其他3面卡扣都撬起后，将后盖从左侧抬起，右侧的卡扣应该就可以顺势拿下来了，注意不要别坏右侧的那些接口。

这样后盖就全部拆开了！！！因为只是查看屏幕接口，在左下角那里就是，拆机就到这里了。

整个过程安全、无损伤，切记不要蛮力操作，平心静气，保证能够不留痕迹的拆机。

1、M4800 螺丝主假如4中：硬盘螺丝4个最细的.
剩下3中便是M2x3、M2.5x5(最多的)、M2.5x8(最少的) 有的呆板上是用字母表示的.自己注意下.之阳早格格创做
2、与下电池.用力推启启闭，电池会弹起去，用脚抠出去便止了.
3、如图与下二颗螺丝后，用力背箭头目标推，便不妨拿下后盖.
3、后盖挨启后不妨把所有的十字螺丝去下去.风扇、内存、光驱、无线网卡、WWAN卡拿下去了.(一定要把所有十字螺丝与下去，可则C壳等下便去不下去)
4、与硬盘：
5、与键盘框战键盘；
先把靠屏那边抬起去，再安排二边抬起去.(皆是卡扣，不螺丝的)
键盘框拿下去后，螺丝与掉.从螺丝那边抬起去，键盘
便惟有安排二边卡扣了，底下有一条键盘连交线.(如下图)先把红色的卡扣沉沉挨启，再拿出线.
末尾拆秘密注意的几个面：
1、CPU要锁紧；
2、插隐卡战内存的时间，注意插佳；
3、拆佳CPU战隐卡集热片，插佳内存，先面明呆
板，再拆其余的壳.(也不妨先不拆C壳，拆佳风
扇，硬盘进系统用鲁大家测佳温度，再拆其余壳)。

联想笔记本b拆机教程

联想B480拆机教程1、准备螺丝刀、刷子等工具。

2、笔记本背面，把电池卸了，把如下图红圈位置的两颗螺丝卸掉。

3、卸掉螺丝以后，滑动后盖，可以轻松取下来，然后把如下图红圈位置的螺丝卸掉。

4、卸掉硬盘的螺丝，然后抽动硬盘尾部的黑色胶带，轻轻把硬盘拉出来。

5、卸掉光驱的螺丝，拔出光驱。

6、拔出光驱后，光驱挡住的三颗小螺丝也露出来，一一拆下。

7、把连接无线网卡的两根线抠出来。

8、接下来转到正面，键盘部分，键盘上部分共有 4个卡口，用一字螺丝刀反方向，轻轻的将键盘卡口逐一翘起。

9、轻轻翘起键盘，注意键盘排线，把排线接头那个黑色的卡子轻轻拉开（不是拔出，而是
往上拉成90°），取出键盘排线。

10、把如下红圆圈排线接头那个黑色的卡子轻轻拉开（不是拔出，而是往上拉成90°），取出排线。

11、把如下图红圈位置的螺丝卸掉。

12、接下来就拆C面的面板了。

拆的时候注意，按下图画红线的缝用一字螺丝刀轻轻顶出
来，使其翘起，然后用指甲或卡片从正前方向屏幕依次把C面翘起，然后把C面往正前方拉出。

DELLM拆机图解教程

DELLM拆机图解教程————————————————————————————————作者：————————————————————————————————日期：拆机前准备：切断电源取下电池必要的工具步骤一：取下电池步骤二：取出内存条取出内存示范取出散热器示范分段一：拆解键盘步骤一：先卸下背部电池处固定键盘螺丝步骤二：卸下XPS LOGO附近的固定金属框步骤三：轻轻拗起触摸键条框蓝牙模块位置步骤四：卸下键盘上方的两颗固定螺丝4、keyboard cable 键盘排线5、plastic securing bar 塑料材质的安全条1、cable release tabs2、center control cover cable 分段二：无线网卡拆卸步骤一：卸下固定螺丝步骤二：拔去连线文章笔记本笔记本型号搜索• 首页 • 行情 • 导购 • 新品 • 新闻 • 应用 • 评测 •周边•壁纸•驱动•产品库•本本论坛本本网> 评测> 欧美品牌> 正文戴尔M1330官方拆解教程图文演示本本网日期：2008/05/26 作者：taotao 来源：本本网进入论坛[团购]瑞士军刀威戈双肩笔记本背包快来抢哦！分段三：拆解显示屏拆解前最好取下无线网卡、内存、硬盘等步骤一：取下背部电池两侧的固定螺丝步骤二：拆解键盘，详见上页键盘拆解步骤三：取下键盘两侧固定螺丝笔记本型号搜索•首页•行情•导购•新品•新闻•应用•评测•周边•壁纸•驱动•产品库•本本论坛本本网> 评测> 欧美品牌> 正文戴尔M1330官方拆解教程图文演示本本网日期：2008/05/26 作者：taotao 来源：本本网进入论坛[团购]瑞士军刀威戈双肩笔记本背包快来抢哦！摄像头笔记本型号搜索•首页•行情•导购•新品•新闻•应用•评测•周边•壁纸•驱动•产品库•本本论坛本本网> 评测> 欧美品牌> 正文戴尔M1330官方拆解教程图文演示本本网日期：2008/05/26 作者：taotao 来源：本本网进入论坛[团购]瑞士军刀威戈双肩笔记本背包快来抢哦！分段四：零件拆解光驱拆卸读卡器拆卸1、喇叭连接器2、按键连接器3、松开按键的排线。

佳能MX398拆机(上)

佳能MX398拆机(上) 拆背后4颗螺丝
拆前面2颗螺丝
拆上的右档板,从先掰两边,再掰下面(注意中间的两个卡扣)
下面是吸墨盒,多余的墨流到这里
图中的螺丝拆掉
再拆左档板
称将前面左边的这块小档板拆开
再掰左档板的两头,掰起后把下面掰开(注意中间的两个卡扣)
把背后的面板轻轻拿掉
左边这颗螺丝也下掉
取掉从左边数起的一共四根屏线,第五根可以不取下掉左上角的地线螺丝
从板子上拨掉这根穿过磁环的线
掰开背后这左右两个卡扣就可以将扫描总成整块的摘下了未完等续……。

清华同方拆机图之欧阳科创编
