光电开关的工作原理
光电开关（光电传感器）是光电接近开 关的简称，它是利用被检测物对光束的遮挡或 反射，由同步回路选通电路，从而检测物体的 有无。物体不限于金属，所有能反射光线的物 体均可被检测。
光电开关将输入电流在发射器上转换为 光信号射出，接收器再根据接收到的光线的强 弱或有无对目标物体进行探测。
各种光电开关光线工作示意图
各种光电开关光线工作示意图 物体不限于金属，所有能反射光线的物体均可被检测。 遮断型光电开关的发射器和接收器相对安放，轴线严格对准。 反射镜通常使用三角棱镜，它对安装角度的变化不太敏感，有的还采用偏光镜，它能将光源发出的光转变成偏振光(波动方向严格一致 的光)反射回去，提高抗干扰能力。 反射镜使用偏光三角棱镜，能将发射器发出的光转变成偏振光反射回去，光接收器表面覆盖一层偏光透镜，只能接受反射镜反射回来 的偏振光。 遮断型光电开关的发射器和接收器相对安放，轴线严格对准。 遮断型光电开关工作原理 漫反射型光电开关集光发射器和光接收器于一体。 漫反射型光电开关集光发射器和光接收器于一体。 反射镜反射型光电开关集光发射器和光接受器于一体，与反射镜相对安装配合使用。 反射镜反射型光电开关采用较为方便的单侧安装方式，但需要调整反射镜的角度以取得最佳的反射效果。 遮断型光电开关的发射器和接收器相对安放，轴线严格对准。 物体不限于金属，所有能反射光线的物体均可被检测。 遮断式光电开关由相互分离且相对安装的光发射器和光接受器组成。 反射型光电开关分为两种情况：反射镜反射型及被测物漫反射型(简称散射型)。 当有物体在两者中间通过时，红外光束被遮断，接收器接收不到红外线而产生一个负脉冲信号。 遮断型光电开关工作原理 反射镜反射型光电开关集光发射器和光接受器于一体，与反射镜相对安装配合使用。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

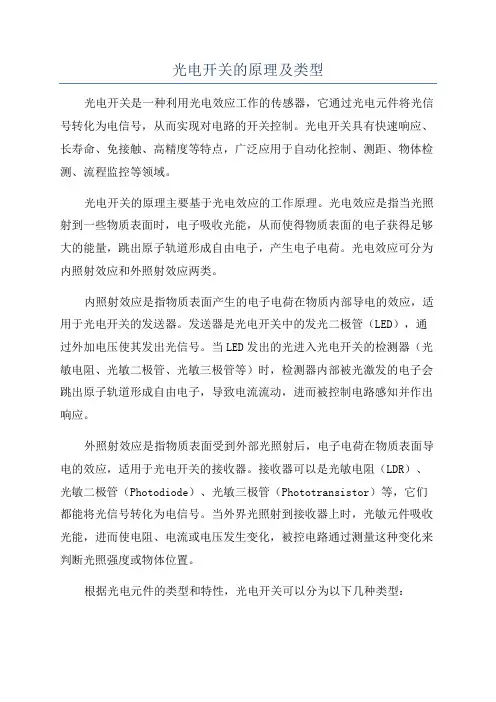

光电开关的原理及类型
光电开关的原理及类型光电开关是一种利用光电效应工作的传感器，它通过光电元件将光信号转化为电信号，从而实现对电路的开关控制。
光电开关具有快速响应、长寿命、免接触、高精度等特点，广泛应用于自动化控制、测距、物体检测、流程监控等领域。
光电开关的原理主要基于光电效应的工作原理。
光电效应是指当光照射到一些物质表面时，电子吸收光能，从而使得物质表面的电子获得足够大的能量，跳出原子轨道形成自由电子，产生电子电荷。
光电效应可分为内照射效应和外照射效应两类。
内照射效应是指物质表面产生的电子电荷在物质内部导电的效应，适用于光电开关的发送器。
发送器是光电开关中的发光二极管（LED），通过外加电压使其发出光信号。
当LED发出的光进入光电开关的检测器（光敏电阻、光敏二极管、光敏三极管等）时，检测器内部被光激发的电子会跳出原子轨道形成自由电子，导致电流流动，进而被控制电路感知并作出响应。
外照射效应是指物质表面受到外部光照射后，电子电荷在物质表面导电的效应，适用于光电开关的接收器。
接收器可以是光敏电阻（LDR）、光敏二极管（Photodiode）、光敏三极管（Phototransistor）等，它们都能将光信号转化为电信号。
当外界光照射到接收器上时，光敏元件吸收光能，进而使电阻、电流或电压发生变化，被控电路通过测量这种变化来判断光照强度或物体位置。
根据光电元件的类型和特性，光电开关可以分为以下几种类型：1.反射式光电开关：发送器和接收器在同一侧，通过被检测物体对光信号的阻挡来实现开关控制。
被检测物体反射光信号，接收器接收到光信号后触发开关。
2.直射式光电开关：发送器和接收器在相对的两侧，光信号直接从发送器射至接收器。
当有物体进入两个传感器之间的区域时，物体会阻挡光线，触发开关。
3.光纤光电开关：使用光纤将发送器和接收器连接在一起，将光信号传输到需要被检测的地方，达到未见光线的地方进行检测。
4.光电对射开关：发送器和接收器分别安装在两个相对位置上，通过光线在空间中的传输来检测物体位置、测距或测量物体的长度等。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光电开关的工作原理-光电开关是什么？
如对您有帮助，可购买打赏，谢谢光电开关的工作原理-光电开关是什么？
导语：光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。
它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。
光电开关的工作原理-光电开关是什么？
光电开关的简介
光电开关是传感器的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。
这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。
具有体积
生活常识分享。
光电开关的原理
光电开关的原理在工业生产自动化控制中，光电开关是非常重要的传感器设备。
那么，光电开关是如何工作的呢？本文将介绍光电开关的原理。
光电开关的原理是利用光电效应，将光信号转换为电信号，进而实现检测物体的操作。
光电效应在介绍光电开关的原理之前，先来了解一下光电效应。
光电效应是指当光照射到某些物质表面时，物质表面会发生电子的发射，这个现象称为光电效应。
光电效应的实现需要以下条件：光子的能量必须大于所照射物质中某个电子的结合能，并且照射时间很短，否则电子会重新结合进原子中。
光电效应是一种量子效应，能量越高的光子能够发射出速度越快的电子。
对于光电开关来说，常常使用红外光（波长约为700nm ~ 1000nm）来照射被检测物体。
光电开关光电开关的组成主要包括光源、判别光电元件以及电路部分。
光源发出红外光，判别光电元件通过对红外光的接收，将光信号转换为电信号，进而对电路部分产生影响，从而实现光电开关的检测功能。
在光电开关传感器中，常用的判别光电元件包括光电二极管、光敏二极管和光电三极管等。
光电二极管光电二极管（简称PD）主要由PN结和光电探测材料组成。
当内部电场被光照射后，产生电子和空穴对，从而形成光电流。
光电流的强度与光照射强度成正比。
红外光照射到光电二极管上，能够产生电子-空穴对，光电流驱动电路部分工作，实现光电开关的功能。
光电二极管的优点是响应速度快，受环境影响小，但是探测距离较短。
光敏二极管光敏二极管（简称LDR）是一种光电转换器件，其特点是外壳内部采用了光敏材料，当光照射到LDR上，内部阻值发生变化。
LDR在应用中一般都是连接在电路中起调节器件的作用，通常作为光控电阻、微调电位器、自动照度开关、LED 指示灯等等。
光敏二极管广泛应用于仪器、仪表、闪光灯、医疗设备以及安全防范等领域。
光电三极管光电三极管（简称OPT）是光电效应中应用最广泛的器件，它是由PNP或NPN型晶体管及光敏电池嵌在一起制成。
在弱光下就能起放大和控制作用，达到较高的信噪比。
光电开关感应原理
光电开关感应原理光电开关是一种常见的感应器件，其利用光电效应的特性实现对物体的感应和控制。
光电开关主要由发射器、接收器和信号处理电路组成，通过发射器发出一定频率的光束，接收器接收到光束后产生电信号，信号处理电路对电信号进行处理并输出控制信号。
本文将详细介绍光电开关的感应原理。
一、光电效应概述光电效应是指当光照射到某些物质表面时，该物质表面会发生电子的排放现象，即将光能转化为电能。
这种现象可分为光电发射效应和内光电效应。
光电发射效应是指当光照射到金属表面时，金属表面会产生电子的排放。
内光电效应是指当光照射到半导体等非金属表面时，非金属表面会发生电子的排放。
二、光电开关构成光电开关主要由发射器、接收器和信号处理电路三部分构成。
发射器一般采用光电二极管或激光器等，其功能是向目标物体发射一束光束。
接收器一般采用光敏二极管或光电三极管等光电器件，其功能是接收发射器发出的光束，并将光能转化为电信号。
信号处理电路主要对接收到的电信号进行放大、滤波、整形等处理，并根据处理结果输出控制信号。
三、光电开关工作原理光电开关的工作原理基于光电效应。
当物体进入光电开关的探测范围时，由发射器发出的光束会照射到物体上并被反射回来。
接收器接收到反射回来的光束后，光敏器件产生电信号。
信号处理电路对电信号进行处理，当信号强度达到设定阈值时，输出控制信号，实现对物体的感应和控制。
四、光电开关应用领域光电开关广泛应用于自动化控制领域。
它可以探测物体的存在与否，实现对物体的触发、计数、定位等控制功能。
在工业生产中，光电开关常用于物料检测、自动装配、流水线控制等场景。
在智能家居领域，光电开关可用于智能照明系统、智能安防系统等。
此外，光电开关还可以应用于公共设施、交通信号灯等领域。
五、光电开关的优势光电开关具有以下几个优势：1. 非接触式探测：光电开关无需与被探测物体直接接触，可以实现对非金属物体的感应。
2. 反应速度快：光电开关具有快速的响应速度，可以实时感应物体的变化。
常开光电开关工作原理
常开光电开关工作原理
光电开关工作原理是利用光电元件的特性来实现光电转换和检测。
其基本原理可以分为以下几个步骤：
1. 光电转换：当光线照射到光电开关的光电元件上时，光线中的光子会激发光电元件中的电荷。
光电元件一般是由光敏元件和电荷传输元件组成，常用的光敏元件有光电二极管（Photodiode）和光敏三极管（Phototransistor）。
光电元件根
据所使用的材料和结构不同，可以选择适合的光波段进行光电转换。
2. 信号放大：经过光电转换后，光电元件会输出微弱的电流信号。
为了提高信号的幅度和质量，需要使用放大电路来放大信号，使其能够被后续电路和设备识别和处理。
3. 检测判断：放大后的信号会经过电路的处理和判断，一般使用比较器或者微处理器来进行信号的比较和判断。
当光电开关检测到特定的光强度或者光波长时，会输出相应的触发信号。
4. 输出控制：根据检测到的信号，通过输出控制电路实现对外部电路或器件的控制。
可能的应用包括，切换电路的开关控制、触发报警设备等。
总的来说，光电开关通过光电元件将光信号转换成电信号，并经过放大和判断后，实现对外部电路的控制。
使用场景广泛，包括自动化控制、光电传感器、安防监控等领域。
光电开关工作原理
光电开关工作原理-原理图光电开关工作原理：它由发光源和受光器两部分组成。
把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。
发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。
在输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。
光电开关工作原理图所示是反射式光电开关的工作原理框图。
图中，由振荡回路产生的调制脉冲经反射电路后，由发光管G L辐射出光脉冲。
当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。
并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。
光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。
同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。
光电开关（图）光电传感器的工作方式4 光电开关的特点MGK系列光电开关是现代微电子技术发展的产物，是HGK系列红外光电开关的升级换代产品。
与以往的光电开关相比具有自己显著的特点：●具有自诊断稳定工作区指示功能，可及时告知工作状态是否可靠；●对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装方便；●对ES外同步（外诊断）控制端的进行设置可在运行前预检光电开关是否正常工作。
并可随时接受计算机或可编程控制器的中断或检测指令，外诊断与自诊断的适当组合可使光电开关智能化；●响应速度快，高速光电开关的响应速度可达到0.1ms，每分钟可进行30万次检测操作，能检出高速移动的微小物体；●采用专用集成电路和先进的SMT表面安装工艺，具有很高的可靠性；●体积小（最小仅20×31×12mm）、重量轻，安装调试简单，并具有短路保护功能。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光纤光电开关工作原理
光纤光电开关工作原理
光纤光电开关的工作原理是：通过光源产生光信号，经过光纤传输到接收器，接收器接收到光信号后产生对应的电信号，再经信号处理电路进行处理，最终控制被控对象的开关状态。
具体过程如下：
1. 光纤中的光信号：通过光纤中的光信号进行传输。
光纤是光的传输通道，可以确保光信号的稳定传输。
2. 接收器：接收光纤中的光信号，并将其转换为电信号。
电信号的强度或特征可以反映光纤中的光信号的强度或特征，因此可以用于检测和判断。
3. 信号处理电路：对电信号进行处理。
处理过程包括信号放大、滤波、比较等，以便更好地识别和处理电信号。
4. 控制开关状态：最终控制被控对象的开关状态。
通过处理后的电信号，可以判断光纤中的光信号的状态，从而控制被控对象的开关状态。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询专业人士。
光电开关工作基础学习知识原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U 字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光电开关的工作原理及分类
Principle and classification of photoelectric switches
光电开关的工作原理
光电开关（光电传感器）是光电接近开关的简称，它是利用被 检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体的 有无。物体不限于金属，所有能反射光线的物体均可被检测。 光电开关将输入电流在发射器上转换为光信号射出，接收器再 根据接收到的光线的强弱或有无对目标物体进行探测。
反射镜反射回来的偏振光。
被测物漫反射型光电开关
漫反射型光电开关集光发射器 和光接收器于一体。当被测物体经过 该光电开关时，发射器发出的光线经 被测物体表面反射由接收器接收，于 是产生开关信号。
各种光电开关工作示意图
THANK YOU
光电开关的分类
光电开关可分为遮断型和反射型两大类。遮断型光电开关的发射器和接收器相 对安放，轴线严格对准。当有物体在两者中间通过时，红外光束被遮断，接收器接 收不到红外线而产生一个负脉冲信号。遮断型光电开关的检测距离一般可达十几米， 对所有能遮断光线的物体均可检测。 反射型光电开关分为两种情况：反射镜反射型及被测物漫反射型(简称散射型)。 反射镜反射型光电开关采用较为方便的单侧安装方式，但需要调整反射镜的角度以取 得最佳的反射效果。反射镜通常使用三角棱镜，它对安装角度的变化不太敏感，有的 还采用偏光镜，它能将光源发出的光转变成偏振光(波动方向严格一致的光)反射回去， 提高抗干扰能力。
遮断型光电开关
遮断式光电开关由相互分离且相对安装的 光发射器和光接受器组成。当被检测物体位于 发射器和接受器之间时，光线被阻断，接受器 接受不到ห้องสมุดไป่ตู้线而产生开关信号。
反射镜反射型光电开关
光电开关原理及应用
光电开关原理及应用光电开关是一种依据光电效应，将光能转化为电信号的装置。
通过感应光的存在与否，来实现电器的开启或关闭。
它广泛应用于自动化控制领域，如工业生产、交通信号灯、安防监控等。
光电开关的原理主要包括两个方面：光电效应和电路控制。
首先是光电效应。
光电效应是指在特定条件下，当光线照射到材料表面时，会产生电子的弛豫和电子的排斥现象。
根据这一原理，将光电开关的工作电源和感光元件连结在一起，当有光照射到感光元件时，会产生电流或电压信号。
其次是电路控制。
光电开关通常由发光二极管（LED）、光敏三极管、信号电路和输出装置等组成。
当光线射到光敏三极管上产生电流，信号电路进行增强和处理，然后控制输出装置的开闭状态，实现光电开关的功能。
光电开关具有多种应用。
首先是工业自动化生产。
在生产线上，往往需要通过光电开关来检测物体的存在与否，实现自动化控制。
如光电开关可以用来监测流水线上的产品是否顺利通过，以便控制后续工作的开展。
另外，光电开关还可以用于检测机器人的姿态和位置，实现机器人的控制和定位。
其次是交通信号灯。
光电开关常用于交通信号灯的控制。
通过安装在道路上的光电开关，可以检测道路上车辆和行人的存在与否，从而根据周围环境的不同，智能地实现交通信号灯的切换。
这样可以更加有效地处理交通拥堵和减少交通事故。
再次是安防监控。
光电开关在安防监控中的应用非常广泛。
通过安装在门窗、墙壁等地方的光电开关，可以及时感知到有人靠近或经过，并通过控制报警器、视频监控等方式进行警示和采集证据。
这样可以提高安防监控的效果，保护财产和人身安全。
此外，光电开关还可以应用于荧光检测、流量控制、温度测量、物体计数等领域。
总结起来，光电开关利用光电效应和电路控制的原理，可以将光能转化为电信号，实现自动化控制。
它在各个领域有着重要的应用价值，为我们的生活带来了诸多便利和安全保障。
光电开关的原理及应用教案
光电开关的原理及应用教案一、引言光电开关是一种应用广泛的传感器，通过利用光电效应实现物体的检测和触发信号的输出。
它不仅具有高精度、高可靠性、高灵敏度的特点，而且具有耐污染、耐干扰、无接触等优点，因此在工业自动化控制中得到了广泛的应用。
本教案将详细介绍光电开关的原理以及其在实际应用中的教学方法。
二、光电开关的原理2.1 光电效应的基本原理光电开关的工作原理基于光电效应，即光对物质的激发作用。
当光照射到某些物质表面时，会引起物质内电子的激发和运动，从而产生电荷。
光电开关利用这种电荷的变化来检测物体的存在与否，从而实现相应的控制。
2.2 光电开关的组成结构光电开关一般由光源、光电传感器和输出电路三部分组成。
光源负责产生光信号，光电传感器负责接收光信号并转换为电信号，输出电路负责处理电信号并输出相应的控制信号。
三、光电开关的应用3.1 工业自动化控制领域光电开关在工业自动化控制领域中具有广泛的应用。
它可以用于物体的检测、计数和定位等操作。
例如，在生产线上，可以利用光电开关来检测产品的到位情况，实现自动化的生产流程。
3.2 家居安防领域光电开关也可以应用于家居安防领域。
通过安装在门窗等位置，光电开关可以检测是否有人进入或离开，从而及时报警并采取相应的防范措施。
3.3 其他应用领域除了工业自动化控制和家居安防领域外，光电开关还可以应用于许多其他领域，如交通控制、医疗器械、环境监测等。
它在这些领域中起到了重要的作用，提高了生产效率和生活质量。
四、光电开关的教学方法4.1 实验操作演示在教学过程中，可以通过实验操作演示来加深学生对光电开关原理的理解。
可以准备一组光电开关实验装置，让学生观察光电开关的组成结构，并进行实际操作。
通过观察和实验，学生可以更加直观地理解光电开关的工作原理。
4.2 案例分析讨论除了实验操作演示外，教师还可以引导学生进行案例分析讨论。
可以选择一些实际应用中的光电开关案例，让学生分析其中的原理和应用场景。
光电开关的原理及运用
光电开关的原理及运用一.光电开关的运用光电开关是传感器中的一种，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
多数光电开关选用的是波长接近可见光的红外线光波型。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可*的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可*。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
通常光纤传感器分为对射式和漫反射式。
（2）术语解释①检测距离：是指检测体按一定方式移动，当开关动作时测得的基准位置（光电开关的感应表面）到检测面的空间距离。
光电开关的工作原理
光电开关的工作原理光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。
光电开关的工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
多数光电开关选用的是波长接近可见光的红外线光波型。
光电开关是由发射器、接收器和检测电路三部分组成。
发射器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）、激光二极管及红外发射二极管。
光束不间断地发射，或者改变脉冲宽度。
受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。
接收器有光电二极管或光电三极管、光电池组成。
在接收器的前面，装有光学元件如透镜和光圈等。
在其后面的是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。
三角反射板是结构牢固的发射装置。
它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。
它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。
光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。
同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。
光电开关的类型按检测方式可分为反射式、对射式和镜面反射式三种类型。
对射式检测距离远，可检测半透明物体的密度（透光度）。
反射式的工作距离被限定在光束的交点附近，以避免背景影响。
镜面反射式的反射距离较远，适宜作远距离检测，也可检测透明或半透明物体。
可分为对射型、漫反射型、镜面反射型。
光电开关的工作原理
光电开关的工作原理
光电开关是一种使用光电原理工作的装置，用于检测物体的存在、位置或运动。
它主要由光源、光电传感器和信号处理器组成。
光电开关的工作原理如下：
1. 光源发出一束光线射向物体，被检测物体会使光线产生反射、散射或吸收。
2. 光电传感器接收到被检测物体反射、散射或吸收后的光线，并将其转换为电信号。
3. 信号处理器对接收到的电信号进行处理和判断，根据设定的阈值确定物体的存在或位置。
4. 当被检测物体进入或离开设定的检测区域时，光电开关会输出相应的信号，用于控制其他设备的工作。
光电开关的使用范围广泛，常见的应用包括自动门、自动售货机、流水线等。
通过使用光电开关，可以实现对物体的准确检测和控制，提高生产效率和自动化水平。
光电开关工作原理
光电开关原理及应用一、前言光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。
由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。
? ?二、光电开关介绍1、工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
工作原理如图1所示。
多数光电开关选用的是波长接近可见光的红外线光波型。
图2是德国SICK公司的部分光电开关外型图。
2、光电开关的分类及术语解释（1）、分类①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。
当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。
②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。
③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。
当检测物体为不透明时，对射式光电开关是最可靠的检测装置。
④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。
槽式光电开关比较适合检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。
⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。
光开关的工作原理
光开关的工作原理
1 光电开关是光电子元件
光电开关是一种可以检测光线强度变化并根据变化来控制开关状
态的光电子元件，它是由光电池发生电流而控制开关运行的一种电路，当外部环境发射光强度到达某一程度，光电池就可以产生电路。
根据
电流的大小来控制开关的变换，从而控制电路的开关。
2 工作原理
光电开关一般由外壳、阳极、隔膜、緞帶、电池、开关和其他组
件组成。
当外部光线照射到光电开关，光电池就会产生一定的电流，
这个电流就会使开关进入感应状态，开关的开闭由电流的大小而定。
如果光线强度达到一定值，足以使电流达到相应的平台值，通过特定
的内部连接，便可把外部开关动作变换为开关动作。
3 光电开关的应用
由于光电开关的特性，被广泛用于家用电器、车用电子设备、机
械设备等，其中有简单的按钮式开关，也有更复杂的诸如温度控制器、定时器、安全装置等多种多样的产品。
其中它可以实现灯光、按钮的
自动操作，节约人力，提高全自动量化程度，从而更好地提高生产效率。
此外，它也可以用于照明检测、光纤通讯、智能交通系统等电子
应用领域。
4 结论
光电开关由于其占地小、功耗低、运行稳定等特点，在电子装置应用上有着广泛的用途，并逐渐代替传统的机械开关，从而实现自动控制，提高了整个系统的控制精度，是一种非常有用的电子元件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述光电开关的工作原理
光电开关是一种利用光电效应工作的传感器，能够感知光线的存在与否。
它的工作原理是基于光电效应的基本原理，即光照射到物体上时，会引起物体表面电子的光电发射，产生电子-空穴对，从而引发电流的产生。
光电开关通常由光源、光电传感器和信号处理电路组成。
光源发出的光束被物体反射后，经过光电传感器接收，并转化为电信号。
信号处理电路对接收到的电信号进行放大、过滤和解码等处理，最终输出一个开关信号。
具体来说，光电开关工作的流程如下：首先，光源发出的光束被物体反射回光电传感器。
光电传感器内部有一个光敏元件，当光束照射到光敏元件上时，光敏元件会产生电子-空穴对。
其中，电子会向光敏元件的一端移动，而空穴则向另一端移动。
这样，在光敏元件两端就会形成一个电压差，即光电流。
接下来，光电流经过信号处理电路放大，同时经过滤波电路进行滤波，以消除噪声干扰。
然后，经过解码电路进行解码，将光电流转化为开关信号。
最后，开关信号被传输到外部设备，以实现相应的控制功能。
光电开关的工作原理可以用以下几个特点来总结：
1. 光电开关利用光电效应，将光信号转换为电信号，实现对光线的
感知。
2. 光电传感器内部的光敏元件在光照射下产生电子-空穴对，形成光电流。
3. 信号处理电路对光电流进行放大、滤波和解码等处理，最终输出开关信号。
4. 开关信号被传输到外部设备，实现相应的控制功能。
光电开关具有响应速度快、精度高、使用寿命长等特点，因此在自动化控制、机械加工、物流输送等领域得到广泛应用。
例如，在生产线上，光电开关可以用来检测物体的存在与否，实现自动化的物料传输和定位控制。
在安防领域，光电开关可以用来感知门窗的开关状态，实现对入侵行为的监测和报警。
在智能家居中，光电开关可以用来感知房间内的光线强度，实现自动调节灯光亮度的功能。
光电开关利用光电效应实现对光线的感知，通过光源、光电传感器和信号处理电路等组成，将光电流转化为开关信号，从而实现对外部设备的控制。
其工作原理简单明了，应用广泛，为现代工业自动化和生活智能化提供了重要的技术支持。
