管理信息化流程图实例大全
信息化工作管理流程图
执行
组织培训
组织授课
执 行
执行
分解
审批
结束
信 息 管 理
培训
制定培训计划
制定年度 计划
审核
明确职责 分工
审批 审核 审批
审批
2、信息化年 度计划按照华 能海南公司本 部制定的信息 系统及网络发 展的年度计 划、年度信息 设备需求计划 进行实施。
3 信息中心须 配合人力资 源部，进行 全体员工的 信息安全原 则、信息安 全意识培训 ，以及员工 入职培训。
信息化工作管理流程图
流程图名称：信息化工作管理流 程图 目的：规范年度计划、培训等程序。 流程图编码： 版本号： 本流程共页之第页
范围：本标准规定了管理信息系统与计算机及其应用 管理的职责。
信息中心
开始
人力资源部
策划部
信息化领导小组
海南公司
关键控制 点说明
信息化工作管理
3Байду номын сангаас
2 年度计划 组织与职责
1
1、组织与职 责：华能海南 发电股份有限 公司成立信息 化管理领导小 组，明确成员 职责，全面监 管华能海南发 电股份公司的 信息化工作。
信息化计划管理流程图表
信息化计划管理流程图表下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!信息化计划管理流程图。
1. 需求调研。
收集并分析业务需求。
确定信息化系统范围和目标。
管理信息系统数据流程图和业务流程图(经典作品)
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求.供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格,将货物退回供应商,如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。
2．在盘点管理流程中,库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
3.“进书"主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单;库管员验收入库单和新书,如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程:顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐.顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程:售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的,需进行报损处理,即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求,则将报损单退回库房。
管理信息系统数据流程图详解
数据流图的绘制步骤(3)
绘制数据流图过程示意图
a关联图 b顶层图 c二层图
A C
B
A
1D
3E G6
C
B 2F5
图0
L G
M
N P 图2
3 1
d三层图
Q G
R
管理信息系统数据流程图详解
L
…
.3
S
M
图2.1
.2
数据流图的绘制原则
• 绘制数据流图的主要原则
• （1）明确系统界面。
缺少C
3.2 D
加工3
管理信息系统数据流程图详解
处理编号
处理的编号原则： 子图图号为分解的父图中的处理号,
同级子图在最后数字以序号区别。
管理信息系统数据流程图详解
顶层
（不编号）
S
1层 2
1 3
2层 2.2
2.1
3.1
3.2
2.3
管理信息系统数据流程图详解
分解的程度
分解的深度与层次： 按功能情况定，一般设深度为3-5； 如超过5个加工最好分解画，否则容易出错。
3
• 源点和终点(又称端点)是系统外的实体，称作外部项。它 们存在于环境之中，与系统有信息交流，从源点到系统 的信息叫系统的输入；从系统到终点的信息称系统的输 出。同—个端点可以是人或其它系统。在DFD中引入源 点和终点是为了便于理解系统，所以不需要详细描述它 们。它们可有编号，以“S”开头。
管理信息系统数据流程图详解
管理信息系统
26
• 绘制数据流图举例
• (1）储户将填好的取款单、存折交银行，银行做如下处理 ：
• ①审核并查对帐目，将不合格的存折、取款单退回储 户，合格的存折、取款单送取款处理。
管理信息系统数据流程图及业务流程图及E_R图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共 10 分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共 15 分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：退书单书商采购单/新采购员合格新图编目员书书入库单入库台帐入库单库管员进书数据流程：F3.2不合格采购单F3.1采购单P3.1F3.3合格采购单p3.2供应商采购单审核编目处理F3.4不合F10入格入管理员库单库单F9 入库够书清单p3.3F3.5合格入库清单S2图书库存情况存档入库单处理售书业务流程：顾客新书收银员未收费的收费单销售台帐书收费单/书保安售书数据流程：F1.1收费单F6 购书单计划P1.1 F1.2不合格收费单P1.2E1顾客收费处理审核处理F4F5F3顾客基本情况销F4销售清单顾客 售需求清图书 顾客基本情况存档单S02 图书库存情况存档S01清单S03 图书销售存档S04顾客需求图书情况存档4.背景 ：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
管理信息系统的业务流程图(参考模板)
分析下面业务过程，完成业务流程图。
1.储户将填好的（取）存单及存折送交分理处。
分理处按三种不同情况分别处理。
如果存
折不符，或者存（取）单不合格，则将存折及存（取）单直接退还储户重新填写；如果是存款，则将存折及存款单交送存款处理处。
存款处理台取出底账登记后，将存折退还给储户；如果是取款，则将存折及存款单送交取款处理处，该服务台取出底账和现金，记账后将存折与现金退还给储户。
从而完成存（取）款处理过程。
2.一个网上书店实施个性化信息服务系统，即根据客户购书和基本情况，向其提供及时的
图书信息。
系统包括客户基本信息，客户购书历史记录和书店图书目录。
根据下列系统业务构造业务流程图。
当客户登陆书店网站时，对于老客户，只要输入客户号和密码；对于新客户，需要填写基本情况信息，然后注册。
对于成功登陆的老顾客，系统根据其购书的历史记录，从新到的图书目录中查找客户可能感兴趣的书目，并主动推荐给客户；允许老客户查询其他图书。
对于新客户，除了主动推荐新书外，也可查询整个图书目录。
不正确。
精选管理信息系统数据流程图和业务流程图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
管理信息系统业务流程图(参考模板)
1、画出某商品库存管理系统的业务流程图：
采购员将入库单交给检验员，检验员将不合格的入库单退回采购员，合格的入库单交保管员并记入库存台帐。
统计员根据库存台帐制定月报表交主管部门审阅。
2、画出某库存管理系统的业务流程图：
仓库审核员对车间送来的入库单和销售科送来的出库单进行审核，然后将合格的入库单和出库单交给记账员。
记账员将这些单据写入库存台账。
统计员查询库存台账生成库存月报表、产品收发存表。
3、画出某企业物资管理的业务流程图。
其处理过程为：车间填写领料单到仓库领料，库长根据用料计划审批领料单，未批准的领料单退回车间。
库工收到已批准的领料单后，首先查阅库存账，若有货，则通知车间前来领取所需物料，并登记用料流水账，否则将通知采购人员缺货。
采购人员根据缺货通知，查阅订货合同单，若已订货，则向供货单位发出催货请求，否则就临时申请补充订货。
供货单位发出货物后，立即向订货单位发出提货通知。
采购人员收到提货通知单后，就可办理入库手续。
接着是库工验收入库，并通知车间领料。
此外，仓库库工还要根据库存账
和用料流水账定期生成库存的报表，呈送有关部门。
---精心整理，希望对您有所帮助。
管理信息系统数据流程图详解(ppt94页).pptx
管理信息系统
6
数据流图的构成

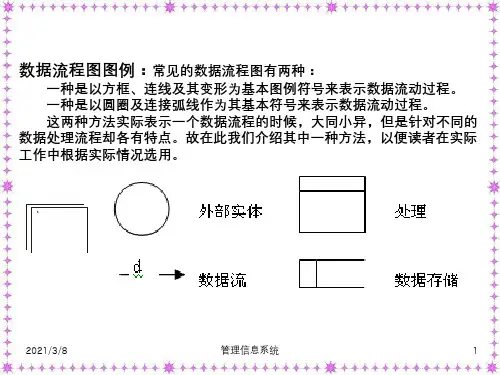

数据流（Data Flow）由一个或一组确定的数据组成。 • ①数据流名应能直观地反映数据流的含义。 • ②数据流的流向 • ③数据流可以同名，也可以有相同的数据结构，但必须有不同的
数据或具有不同的含义。 • ④两个符号(加工、外部项、数据存储)之间可以有多个数据流存
在，DFD并不表明它们之间的任何关系，诸如次序、主次等。 • ⑤避免错误的数据流命名方法
、彻底，DFD中各层是否有遗漏、重复、冲突之处，各层 DFD及同层DFD之间关系是否争取及命名、编号是否确切 、合理等，对错误与不当之处进行修改。 • （7）和用户进行交流，在用户完全理解数据图的内容的 基础上征求用户的意见。
数据流图的绘制步骤(3)
a关联图
b顶层图
绘制数据流图过程示意图
c二层图
d三层图
• ①数据存储名写在开口的长方框内，应概要地说明文 件中的主要数据。
• ②数据存储上一定要有数据流。 • ③为便于说明和管理，数据存储亦应编号，编号写在
文件符号左端小方格中，以“D”开头。 • ④为避免DFD中出现交叉线，同一数据存储可在多处画
出，可以用下图所示符号表示数据存储重复。
计算销 售总额
数据流的表达
顾客
订货单 支票
退货单 询问
处理 顾客 事务
订货单 支票
退货单 询问
数据流的错误表达
2020/12/17管理信息统8• 第一种解决办法
顾客
顾 客事务
处理 顾客 事务
订货单 支票
退货单 询问
2020/12/17
管理信息系统
9
• 第二种解决办法
顾客
订货单
编辑 合格订货单 订货单
管理信息系统数据流程图与业务流程图经典作品
管理信息系统数据流程图与业务流程图经典作品1.在今天的数字化时代，管理信息系统（MIS）是组织中非常重要的一部分。
它有助于组织高效地处理和管理数据。
在MIS中，数据流程图和业务流程图是两个常见的工具，用于描述和分析组织内的数据流和业务流程。
数据流程图是一种图形化表示数据流动的工具。
它通过定义输入数据、处理过程和输出数据之间的关系，展示了数据是如何在系统内流动和转换的。
业务流程图则展示了组织内各个业务流程的流程和步骤。
它描述了每个步骤的顺序、输入和输出，以及相关的角色和资源。
在本文中，我们将介绍几个经典的管理信息系统数据流程图和业务流程图的作品，以帮助读者更好地理解这些概念和工具的应用。
2. 医院信息管理系统数据流程图2.1 描述医院信息管理系统是在医院内收集、存储和处理患者信息的系统。
数据流程图可以帮助我们理解患者信息在医院内的流动过程。
2.2 经典作品以下是一个简化的医院信息管理系统数据流程图的示例：+-------------+| 患者信息 |+------|------+||+-------------V-------------+| 患者登记 |+-------------|-------------+||+-------------V-------------+| 挂号登记和收费 |+-------------|-------------+||+---------------+--------V----------+| 医生排班 |+---------------|------------------+||+------------V----------------+| 患者看诊 |+------------|----------------+||+---------------V----------------+| 药物发放 |+---------------|----------------+||+-----V-------+| 结算 |+-----|-------+||+------V--------+| 医生存档和评价 |+------|--------+||+------V--------+| 患者反馈和评价 |+---------------+3. 订单处理系统业务流程图3.1 描述订单处理系统是一个常见的应用系统，用于帮助组织有效地处理和跟踪订单。
管理信息系统数据流程图案例
数据处理逻辑的实现
数据处理逻辑设计
根据管理信息系统的需求，设计 相应的数据处理逻辑，包括数据 筛选、整合、转换等操作。
算法实现
根据数据处理逻辑，选择合适的 算法进行实现，提高数据处理效 率和准确性。
数据存储
将处理后的数据存储在数据库或 其他存储介质中，以便后续查询 和使用。
数据展示界面的设计
界面布局
提高业务效率
优化后的业务流程能够更加高效地处理数据和信 息，提高业务处理的效率和响应速度。
提升业务决策水平
准确、及时的数据处理和分析能够为业务决策提 供有力支持，提高决策的科学性和准确性。
05
总结与展望
本次案例的收获与不足
收获
通过本次案例，我们深入了解了管理信息系统数据流程图的绘制方法和应用场景，掌握了数据流程图的绘制技巧 和规范，提高了对信息系统的理解和分析能力。
03
数据输出设计需考虑数据可视化效果，提高数据的可
读性和易用性。
03
数据流程图实现
数据源的选择与连接
数据源选择
根据管理信息系统的需求，选择合适的数据源，如数据库、API接 口、文件等。
数据连接
建立数据源与系统之间的连接，确保数据能够顺利传输到系统中。
数据清洗
对传入的数据进行清洗和预处理，确保数据的准确性和完整性。
减少数据错误
通过数据流程图的规范化和标准化，可以减少数据 输入和处理的错误，提高数据的准确性。
数据质量监控
数据流程图可以作为数据质量监控的工具， 及时发现和解决数据质量问题，确保数据的 准确性和可靠性。
优化业务流程
业务流程优化
通过数据流程图的分析和优化，可以发现业务流 程中的瓶颈和低效环节，进而进行优化和改进。
管理信息系统数据流程图详解
2019/12/15
管理信息系统
5
数据流的表达
顾客
订货单 支票
退货单 询问
处理 顾客 事务
订货单 支票
退货单 询问
数据流的错误表达
2019/12/15
管理信息系统
6
• 第一种解决办法
顾客
顾客事务
处理 顾客 事务
订货单 支票
退货单 询问
2019/12/15
管理信息系统
7
• 第二种解决办法
顾客
订货单
数据存储
D 7总 数D 8 供 货 单 位 D 7 总 数
重复的数据存储
2019/12/15
管理信息系统
11
销售量 计算销售量
存入数据
计算销 售量
销售量
D4
读出数据
商品销售账
2019/12/15
管理信息系统
12
计算销 售总额
累积销售量和商品单价 D4 商品销售帐
检索数据
统 计 员 记 录 考 勤
2019/12/15
管理信息系统
17
例1：试根据下述业务过程画出物质采购系统的数据流程 图:仓库向物质采购系统发出缺货通知,系统查阅订货合 同单,若已订货,向供货单位发出催货请求,否则,填写订 货单交供货单位.供货单位发出货物后,立即向仓库发出 取货通知.
订货单
缺货通知单
仓库
物质采 购系统
催货单
供货 单位
管理信息系统
22
2019/12/15
管理信息系统
23
2019/12/15
管理信息系统
24
学籍管理系统顶层DFD
2019/12/15
管理信息系统
信息化管理组织机构及流程图
信息化管理组织机构及流程图
1、信息化管理人员名单：
拌和站站长：
拌和站信息员：
拌和站信息员：
2、信息化管理组织机构
搅拌站站长
信息化管理员
现场施工
搅拌楼调动员罐车班组3、信息化管理流程图
信息化管理流程图
信息员每天登岸信息化管理查问信息化能否无报警做好记录台帐
平台报警
拌和站站长每天登岸有报警办理闭合
图 1
现场信息化通知信息员通知现场负通责知人通知生产调动报警
合格
通
知进行首盘判定开始生产
办理问题
检查报警原由停止生产搅拌楼
留取影像资料通知有关人员
不合格
图 2。
管理信息系统数据流程图和业务流程图
1。
采购部查询库存信息及用户需求,若商品的库存量不能满足用户的需要,则编制相应的采购订货单,并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部,并附上采购收货单。
公司检验人员在验货后,发现货物不合格,将货物退回供应商,如果合格则送交库房.库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目,如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3。
“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程:书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库,并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费.画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程:F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单,交给主管确认、审核.主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
管理信息系统数据流程图和业务流程(参考Word)
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
管理信息系统图表实例
发货规则行动方案客户消费3万以上给予折扣；客户三个月以内无欠款，折扣为7折；客户三个月内有欠款，但与商场有三年以上消费关系历史，折扣为8折，否则折扣为9折；3万以下无折扣。
消费消费额三月内有无欠款三年消费史执行折扣三万以上三万以下有无有无是否 是否 是否是否 8折9折 7折7折 无折扣无折扣 无折扣无折扣6．5应用题6．5．1试根据以下储蓄所取款过程画出数据流程图：储户将填好的取款单及存折交储蓄所．经查对存款账，将不合格的存折和取款单退回储尸，合格的存折和取款单被送交取款处理，处理时要修改存款账户，处理的结果是将存折、利息单和现金交储户，同时将取款单存档。
6．5．2试根据以下业务过程画出领料业务流程图：车间填写领料单给仓库要求领料，库长根据用料计划审批领料单，未经批准的领料单退回车间，已批准的领料单被送给仓库管理员，仓库管理员查阅库存账，若有货，通知车间领料，也就是把领料通知单发给车间，否则，将缺货通知单通知供应科。
6．5．3某企业负责处理订货单的部门每天能收到40份左右的来自顾客的订货单，订货单上的项目包括订货单编号、顾客编号、产品编号、数量、订货日期、交货日期等。
试根据这一业务情况和有关数据流程图(略)，写出数据字典中的“订货单”数据流定义。
6．5．4请根据下述库存量监控功能的处理逻辑画出判断树：若库存量≤0，按缺货处理；若库存量≤库存下限，按下限报警处理；若库存量>库存下限，而又≤储备定额，则按订货消费消费额 三月内有无欠款 三年消费史执行折扣三万以上三万以下 有无是否 8折9折7折无折扣已优化的树处理；若库存量大于库存下限，小于库存上限，而又大于储备定额，则按正常处理；若库存量大于等于库存上限，而又大于储备定额，则按上限报警处理。
6．5．5试根据下述情况制出表格分配图。
采购部门准备的采购单为一式四份：第l张送供货方；第2张送交收货部门，用于登人待收货登记册；第3张交会计部门作应付款处理，记入应付账；第4张留在采购部门备查。
信息管理系统流程图
ERP标准业务流程上海（）有限公司二〇一一年十二月一、销售部分：（一）、发出商品销售业务：业务编号SA-003 业务名称发出商品销售业务流程适用范围无论赊销、现销，当月完成发货后,以后月份结算的销售业务相关岗位及权限岗位系统操作权限销售助理销售管理模块中录入销售订单录入销售主管销售管理模块中审核销售订单审核销售助理销售管理模块中录入发货单增加、审核保管员库存管理模块中仓库调拨单录入、一审录入、一审发货检验员仓库调拨单二审二审财务开票员以后期间，开据销售发票录入材料成本会计根据销售调拨单生成出库单并钩稽发发票，存货核算模块中记账、制单记账、制单应收往来会计应收账款模块中结转收入、应收往来核算审核、核销、制单相关部门或岗位客户销售部库房记账员材料成本会计/往来会计具体工作流程以后结算钩稽流 程 描 述 1、销售业务员与客户签订销售合同，销售助理依据在【销售管理】模块录入销售订单并销售主管对销售订单进行确认，并在系统中对订单进行审核。
2、产品生产完毕完工入库后，销售助理在【销售管理】模块根据销售订单生成销售发货通知单，3、保管员根据【销售管理】模块中审核后的销售发货单通知单生成仓库调拨单并进行审核，产品出门。
4、以后期间结算时，销售助理根据客户开票需求,对已审核的提货存根联及开票通知单,并送财务部门进行开票；5、财务开票员根据销售助理复核后的开票通知单，开具销售发票。
6、材料成本会计在【仓库核算】模块根据仓库调拨单生成销售出库单，材料会计对销售发票进行审核处理并钩稽销售出库单，月底根据根据销售出库单生成销售成本结转凭证。
7、往来会计收款时在【应收管理】模块中填制收款单并根据收款单生成收款凭证。
操作要点：重点提示：○1对于该种业务要增加一个中转仓进行处理，把发出产品的对象（客户）视同于本公司 的仓库。
○2在发货时，不能做销售出库单，而因做仓库调拨单，在做通知仓库发货之前，必须明确是否发出商品。
合同签定，或接到订单。
管理信息系统业务流程图及数据流图例题
信息管理系统作业（业务流程图及数据流图）学院:专业:班级:姓名:学号:某工厂人事管理业务如下：1）由厂长批准的《调入人员通知》连同《职工登记卡》由调入人员一起交给人事科，人事科将《职工登记卡》的信息登记到《职工档案》，其数据项有：职工代码、姓名、性别、出生年月政治面貌、职务、职称、最后学历、固定工资、入厂日期、所在单位。
《调入人员通知》存档，为统计调入人员时使用。
2）由厂长批准的《调出人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，另外记入《调出人员档案》，其数据项在《职工档案》基础上，增加一项“调出日期”。
3）由厂长批准的《离退休人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，记入《离退休人员档案》，其数据项在《职工档案》基础上，增加一项“离退日期”。
4）由厂长批准的《职工工资变动通知》交人事科，人事科据此修改《职工档案》中的职工的固定工资数据。
5）本厂职工把各大专院校颁发的《学历证明》交人事科，人事科据此修改《职工档案》中的最后学历数据。
6）随时都有本厂各级管理人员来人事科查看人事档案、离退休人员档案、调出人员档案信息。
7）每到年末，人事科需编制《职工统计表》和《职工学历统计表》、《职工工资统计表》、《职工年龄结构分析表》，交给厂长。
下面给出《职工统计表》和《职工学历统计表》的格式，其他表的格式请自己设计。
职工统计表现计划开发一个人事管理系统，以完成以上各项业务。
要求完成：（1）画出现系统的业务流程图。
（2）设计出新系统的数据流图（包括顶层图和各级细化图）。
业务流程图TOP图一级细化图F3F5F2D3P1的二级细化图P2的二级细化图职工工资统计表:P4的二级细化图D1 D2 D3 D4职工年龄结构分析表:。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管理信息化流程图是指用图形的方式展示管
理信息化系统中的各项业务流程，便于人们
理解和把握每个业务流程的具体内容和流程。
下面是一些常见的管理信息化流程图实例，
供大家参考。
1. 招聘流程图
招聘是企业管理中非常重要的一项工作，其
流程一般包括职位发布、简历筛选、面试、
录用等多个环节。
招聘流程图可以帮助企业
清晰地展示整个招聘流程，掌握每个环节的
具体步骤和时限，提高招聘工作的效率和质量。
2. 项目管理流程图
企业里面的项目众多，其中项目管理是必不可少的，通过建立项目管理流程图，可以让项目管理者了解每一步的工作细节、人员责任以及工作量等重要信息，更好地与项目参与者协调和沟通。
3. 客户服务流程图
企业的客户服务是企业形象和信誉的体现，客户服务流程图可以帮助企业清晰地表现出客户的咨询、服务请求以及对服务的反馈等细节信息，提高企业对客户服务的质量和效率。
4. 知识管理流程图
知识管理是企业非常重要的一项工作，其目标是将企业内部的知识资产独立开来，实现知识的共享和转移。
知识管理流程图可以帮助企业理清内部知识资产的分类、维护、发布等工作步骤，并能清楚的了解到每项工作的责任人和进度。
5. 海外市场开拓流程图
企业海外市场开拓是企业重要的一项战略决策，其流程包括市场调查、分析目标市场和竞争对手、策划市场渗透方案、执行市场策
略和考察策略效果等多个环节。
海外市场开拓流程图可以清晰地表现出每个步骤的详细信息，提高企业的市场竞争力。
