盾构机的主要部件及技术参数
中国铁建盾构机技术参数
中国铁建盾构机技术参数
中国铁建盾构机是一种用于地下隧道施工的设备，它的技术参数包括但不限于以下几个方面：
1. 推进力，指盾构机在推进隧道时所施加的力量，通常以吨或千牛（kN）为单位。
2. 推进速度，盾构机在推进过程中的速度，通常以米/小时或米/分钟为单位。
3. 外径和内径，指盾构机的外径和内径，即隧道的外径和内径尺寸，通常以米为单位。
4. 推进液压系统，包括液压系统的工作压力、液压油箱容量、液压泵流量等参数。
5. 刀盘直径，刀盘是盾构机的关键部件之一，刀盘直径通常以米为单位，它决定了隧道的直径尺寸。
6. 电动机功率，盾构机所配备的电动机的功率，通常以千瓦
（kW）为单位。
以上是中国铁建盾构机的一些技术参数，具体参数可能因不同型号和用途而有所不同。
希望这些信息能够帮助您了解盾构机的基本技术特性。
盾构机结构详解范文
盾构机结构详解范文盾构机是一种用于隧道施工的大型工程设备，它能够在地下挖掘隧道并同时进行支护，保证施工的安全和高效。
盾构机的结构主要由切割头、前导套管、中央管和尾部推进系统组成。
下面将详细介绍盾构机的结构。
1.切割头切割头是盾构机的前部装置，主要用于挖掘隧道的岩石或土壤。
切割头通常由刀盘、泥水管和挖掘壁设备组成。
-刀盘是切削岩石或土壤的主要部件，通常由大型的刀片和刀齿组成。
刀片通常是位于刀盘外缘的大型金属板，用于切削岩石或土壤。
刀齿则位于刀片的外缘，用于切割和破碎岩石或土壤。
-泥水管是用于排除切割过程中产生的土壤和水的管道。
泥水管连接在刀盘下方，可以将挖掘产生的切削物料输送到管道中。
-挖掘壁设备主要用于支撑挖掘面的岩土，防止地表塌陷。
常见的挖掘壁设备包括液压支架、撑撑架和钢拱架。
2.前导套管前导套管位于切割头之后，主要用于导向并支撑盾构机的挖掘过程。
前导套管是一组环形的钢管，通过液压系统控制前进和转向。
前导套管的内径和外径会逐渐增大，以适应隧道挖掘的需要。
3.中央管中央管是贯穿整个盾构机的主要结构。
它位于前导套管的后方，用于支撑隧道挖掘的地下空洞。
中央管由环形拱顶和侧壁组成，通常由多个大型的钢环连接而成。
-环形拱顶位于中央管的顶部，用于承受地表的重压，并将重压传递给整个结构。
-侧壁位于中央管的两侧，用于支撑地下空洞的侧面。
侧壁通常由多个大型钢板组成，钢板之间通过螺栓或焊接固定。
4.尾部推进系统尾部推进系统位于盾构机的后部，主要用于推进盾构机并将其移动到下一个挖掘位置。
尾部推进系统通常由推进油缸、液压马达和支撑脚组成。
-推进油缸用于推动盾构机前进。
推进油缸通过液压系统提供推进力，将盾构机推动到下一个挖掘位置。
-液压马达用于驱动尾部推进系统的液压设备，以实现推进和方向控制。
-支撑脚用于支撑盾构机，在推进过程中稳定和平衡盾构机的重量。
除了以上主要结构，盾构机还包括供电系统、控制室、液压系统、工业润滑油系统、注浆系统和排水系统等辅助设备和系统，以实现盾构机的全面功能。

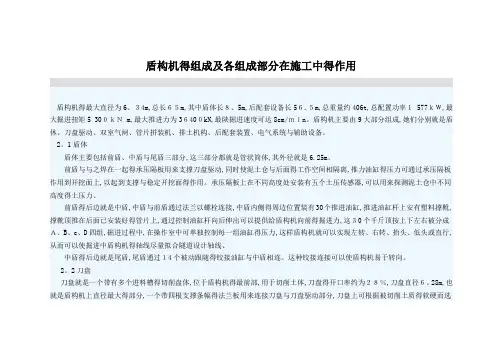

盾构机的组成
盾构机得组成及各组成部分在施工中得作用盾构机得最大直径为6、３4m,总长６５m,其中盾体长８、5m,后配套设备长5６.５m,总重量约406t,总配置功率１ 577ｋＷ,最大掘进扭矩5 30０ｋＮ m,最大推进力为3６40０kN,最陕掘进速度可达8cm/ｍｉn。
盾构机主要由9大部分组成,她们分别就是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统与辅助设备。
2。
1盾体盾体主要包括前盾、中盾与尾盾三部分,这三部分都就是管状简体,其外径就是6.25m。
前盾与与之焊在一起得承压隔板用来支撑刀盘驱动,同时使泥土仓与后面得工作空间相隔离,推力油缸得压力可通过承压隔板作用到开挖面上,以起到支撑与稳定开挖面得作用。
承压隔板上在不同高度处安装有五个土压传感器,可以用来探测泥土仓中不同高度得土压力、前盾得后边就是中盾,中盾与前盾通过法兰以螺栓连接,中盾内侧得周边位置装有30个推进油缸,推进油缸杆上安有塑料撑靴,撑靴顶推在后面已安装好得管片上,通过控制油缸杆向后伸出可以提供给盾构机向前得掘进力,这３0个千斤顶按上下左右被分成Ａ、B、c、D四组,掘进过程中,在操作室中可单独控制每一组油缸得压力,这样盾构机就可以实现左转、右转、抬头、低头或直行,从而可以使掘进中盾构机得轴线尽量拟合隧道设计轴线、中盾得后边就是尾盾,尾盾通过１4个被动跟随得铰接油缸与中盾相连。
这种铰接连接可以使盾构机易于转向。
2。
2刀盘刀盘就是一个带有多个进料槽得切削盘体,位于盾构机得最前部,用于切削土体,刀盘得开口率约为２８％,刀盘直径６。
28m,也就是盾构机上直径最大得部分,一个带四根支撑条幅得法兰板用来连接刀盘与刀盘驱动部分,刀盘上可根据被切削土质得软硬而选择安装硬岩刀具或软土刀具,刀盘得外侧还装有一把超挖刀,盾构机在转向掘进时,可操作超挖刀油缸使超挖刀沿刀盘得径向方向向外伸出,从而扩大开挖直径,这样易于实现盾构机得转向。
超挖刀油缸杆得行程为５0mm。
盾构机主要功能部件与结构
盾构机主要功能部件与结构密闭、加泥土压平衡式盾构主要由盾壳与盾尾、开挖机构、管片拼装机构、推进机构、排送机构、动力装置、附属设备等组成。
11.4.1 盾壳与盾尾盾壳由切口环、支承环、钢板束、盾尾等部分通过焊接、铆接、螺栓连接组成。
主要作用是：承受地层压力，起临时支护作用，保护设备及操作人员安全，承受千斤顶水平推力，使盾构在土层中前进，同时也是各机构的骨架与基础。
切口环。
为盾构最前面的一个具有刚度和强度的铸钢或焊接环。
前端切成锐角，便于切入地层，环周有加强筋，将千斤顶水平推力传至钢壳上。
支承环。
与切口环相似是盾构受力的主要部分，是具有一定厚度的铸钢件，由环状加强筋、纵向加强筋、外壳所组成。
环状加强筋焊在支承环两端，纵向加强筋焊在环状加强筋之间，盾构千斤顶安在上面。
支承环内设竖向和水平向立柱与横梁，形成井形隔架，第二层上设置工作平台。
钢板束。
主要作用是保护开挖、掘进、衬砌装置。
由两层钢板铆接而成，分块包在支承环和切口环外面，伸出部分为盾尾。
盾尾。
盾尾由环状外壳与安装在内侧的密封装置构成，其作用是支承隧道周边，防止地下水、开挖面泥浆、泥土与注浆材料被挤入隧道内。
盾尾是进行衬砌组装的地方，其长度取决于衬砌形式。
盾尾密封。
盾尾密封是为了防止注浆材料、地下水和开挖面泥浆与泥土从钢壳面板和管片外围流入盾构机而设置的。
由于盾构保持不断推进，盾尾内壁与衬砌管片外圈结合处摩擦力很大，极容易将密封损坏。
盾尾密封采用三道钢丝刷加密封脂密封方式。
在钢丝刷之间压入密封油脂来承受地下高压泥水。
始发前10 环，每环都注入密封油脂，随后每隔10 环注到第100 环，过了试验段每50 环或100 环注入密封油脂。
遇到特殊情况，如密封不好时，在施工中要注意保证随时补充密封油脂。
11.4.2 开挖机构开挖机构由切削刀盘、刀盘支承与密封系统、刀盘驱动系统、泥土仓等部分组成。
切削刀盘。
盾构刀盘是开挖机构的主要部件。
它直接与开挖面土壤接触，通过推进液压油缸的作用，使盾构刀盘向前推进，刀具切入土层，由驱动装置使刀盘旋转，刀盘把土壤切削下来，隧道向前掘进。
盾构机安装方案3500mm
TBM盾构机安装施工方案一、盾构机概况1、设备名称：全断面掘进机2、设备型号：EQS3530注：E—截割，Q—全断面，S—双护盾式，3530—开挖直径 3530mm。
3、设备主要部件：该设备由刀盘、驱动、前护盾、伸缩护盾、撑紧盾、撑紧系统、推进系统、超前钻机、锚杆钻机、除尘风机、后配套拖车等构成。
4、主要技术参数5、盾构机主要构件技术参数1、刀盘：分体式结构，共两瓣。
刀盘左瓣：长3494×宽1495×高1712mm，重量11500kg；刀盘右瓣：长3507×宽1495×高1776mm，重量13000kg。
2、前护盾：分体式结构，共三瓣。
左护盾：长2820×宽1345×高2245mm，重量11500kg；右护盾：长2820×宽1345×高2245mm，重量11500kg；下护盾：3073.5×960×2245mm，重量7550kg。
3、主驱动：整体式结构，外形尺寸Φ2240×1200mm，重量17000kg。
4、伸缩盾：分体式结构，共四瓣。
左伸缩盾长2600×宽1500×高2250mm，重量12260kg；右伸缩盾长2600×宽1500×高2250mm，重量12260kg；上伸缩盾长2600×宽1450×高1600mm，重量6300kg；右伸缩盾长2600×宽1500×高2220mm，重量7700kg。
5、撑紧盾：左撑紧盾长2920×宽1240×高2300mm，重量10700kg；右撑紧盾长2920×宽1240×高2300mm，重量12300kg；下撑紧盾长2750×宽800×高2300mm，重量7420kg。
6、连接桥：连接桥前段长4230×宽585×高2120mm，重量3700kg；连接桥后段长4300×宽415×高1600mm，重量2300kg。
盾构机的组成
盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6．34m，总长65m，其中盾体长8．5m，后配套设备长56．5m，总重量约406t，总配置功率1 577k W，最大掘进扭矩5 300kN m，最大推进力为36400kN，最陕掘进速度可达8cm／min。
盾构机主要由9大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。
盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。
中盾的后边是尾盾，尾盾通过14个被动跟随的铰接油缸和中盾相连。
这种铰接连接可以使盾构机易于转向。
刀盘刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘的开口率约为28％，刀盘直径6．28m，也是盾构机上直径最大的部分，一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分，刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具，刀盘的外侧还装有一把超挖刀，盾构机在转向掘进时，可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出，从而扩大开挖直径，这样易于实现盾构机的转向。
超挖刀油缸杆的行程为50mm。
刀盘上安装的所有类型的刀具都由螺栓连接，都可以从刀盘后面的泥土仓中进行更换。
盾构机的组成
盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6．34m，总长65m，其中盾体长8．5m，后配套设备长56．5m，总重量约406t，总配置功率1 577kW，最大掘进扭矩5 300kN m，最大推进力为36400kN，最陕掘进速度可达8cm／min.盾构机主要由9大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备.2。
1盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动,同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用.承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴,撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中,在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。
中盾的后边是尾盾,尾盾通过14个被动跟随的铰接油缸和中盾相连。
这种铰接连接可以使盾构机易于转向。
2.2刀盘刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘的开口率约为28％，刀盘直径6．28m，也是盾构机上直径最大的部分，一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分，刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具，刀盘的外侧还装有一把超挖刀，盾构机在转向掘进时,可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出，从而扩大开挖直径，这样易于实现盾构机的转向。
超挖刀油缸杆的行程为50mm.刀盘上安装的所有类型的刀具都由螺栓连接，都可以从刀盘后面的泥土仓中进行更换。
盾构机组装、调试方案
盾构机组装调试方案一、盾构机概况本项目使用的是罗宾斯土压平衡盾构机，每台盾构机主要由17件设备组成，设备参数见表1，盾构机的主要部件规格尺寸及重量如表2所示：表1 设备参数表2 部件一览表二、编制依据1、盾构机分体大件清单。
2、EPB-∮6150盾构机装配图纸，规格尺寸图纸、系统原理图纸。
3、本公司广州、杭州、苏州、西安地铁项目盾构机组装经验。
三、人员组织盾构机组装在项目经理领导下设组装项目小组，具体负责整个组装、调试工作。
项目经理全面监管整个组装工作的各个环节，并监督技术及安全负责人的日常工作。
技术负责人负责质量控制，安全负责人负责安全监督，以确保优质、安全地展开组装工作。
组装人员配置如下：表3 人员配置表四、组装场地布置及吊装设备盾构机将分后配套拖车、主机（刀盘、前体、中体、盾尾、管片安装机、螺旋输送机）依次进场组装，组装设备和工具如表2-1所示五、组装程序（一）、螺旋机下井先将两台管片车和枕木吊下井以作支承螺旋机用。
螺旋机吊下井放在管片车上用枕木支承，并将螺旋机前端法兰调整距离轨道950mm。
螺旋机前移靠近始发井边。
（二）、连接桥下井先将片管车及支撑工字钢吊下井以作连接桥支承用。
连接桥主架分前后用两台吊机起吊,前点向上,斜吊下井并用管片车和工字钢支承固定；连接桥前架吊下井与主架组装；皮带机下井安装在连接桥上。
连接桥前移靠近螺旋机。
（三）、一号台车下井台车在地面安装轮组完毕后吊下井,放置井口轨道上。
在井下安装一号台车上油箱,皮带机,风管等附件。
台车前移和连接桥连接。
（四）、二号台车下井台车在地面安装轮组完毕后吊下井,放置井口轨道上。
在井下安装二号台车上皮带机,风管等附件。
台车前移和一号台车连。
（五）、三号台车下井台车在地面安装轮组完毕后吊下井,放置井口轨道上。
在井下安装三号台车上皮带机,风管等附件。
台车前移和二号台车连接。
（六）、四号台车下井台车在地面安装轮组完毕后吊下井,放置井口轨道上。
在井下安装四号台车上皮带机,风管等附件。
盾构机结构详解
盾构机技术讲座一・盾构机结构（EPB总体结构图）盾构是一个具备多种功能于一体的综合性隧洞开挖设备，它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。
其优点如下：1. 不受地面交通、河道、航运、季节、气候等条件的影响。
2. 能够经济合理地保证隧道安全施工。
3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。
4. 掘进速度较快，效率较高，施工劳动强度较低。
5. 地面坏境不受盾构施工的干扰。
苴缺占为：1. 崙构机械造价较高。
2. 在饱和含水的松软地层中施工地表沉陷风险大。
3. 隧道曲线半径过小或埋深较浅时难度较大。
4. 设备的转移、运输、安装及场地布置等较复杂。
盾构作为一种保护人体和设备的护体，其外形（断面形状）随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。
（如：人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车）。
而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉，绝大部分盾构还是采用传统的圆形。
为适应各种不同类型土质及盾构机工作方式的不同，盾构机可分为三种类型、四种模式：三种类型：~（1）软土盾构机；（2）硬岩盾构机；（3）混合型盾构机。
四种模式：（4）开胸式；（5）半开胸式（半闭胸式、欠土压平衡式）；（6）闭胸式（土压平衡式）；（7）气压式。
软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。
刀盘只安装刮刀，无需滚刀。
硬岩盾构机适应于硬岩且围岩层较致密完整，只安装滚刀，不需要刮刀。
混合盾构机适应于以上两种情况，适应更为复杂多变的复合地层。
可同时安装滚刀和刮刀。
气压盾构是在加气压状态下的施工模式，即可用于泥水加压式盾构机，也可用于土压平衡式盾构机。
以下以海瑞克公司在广州地铁使用的典型土压平衡式盾构机为例:盾构机总图总体外形尺寸：?6280X75000mm总质量：520t装机总功率：最大掘进速度：80mm/m i n第一节：主机结构（盾体及刀盘结构）断面形状：圆形、用钢板成型制成，材料为：S335J2G3o主要由已下部分构成: 刀盘、主轴承、前体、中体、推进油缸、较接油缸、盾尾、管片安装机。
盾构及配套设备参数
盾构及配套设备参数盾构机是一种用于地下隧道和管道施工的专用设备，适用于各种地质环境。
其主要由盾构机主体、刀盘、推进系统、控制系统和配套设备组成。
首先是盾构机主体，主要由壳体、曲柄连杆机构、液压缸、冠架系统和大臂组成。
壳体是盾构机的主体部分，其内部安装有刀盘和推进系统。
曲柄连杆机构通过驱动电机将转动运动转化为直线推动力，推动盾构机前进。
液压缸用于控制盾构机的工作压力和推进速度。
冠架系统用于支撑和固定盾构机主体，确保施工的稳定性。
大臂是盾构机的延伸部分，用于连接刀盘和控制系统。
刀盘是盾构机的核心部件，主要由刀盘盘身和刀具组成。
刀盘盘身通常由钢材制成，具有足够的刚度和强度以应对复杂地质环境。
刀具是刀盘的工作部分，可根据不同的地质条件进行更换和调整，以确保施工的效率和质量。
推进系统是盾构机的动力系统，主要由推进液压缸、传动装置和推进轮组成。
推进液压缸通过油缸的伸缩变化推动盾构机前进。
传动装置用于将电机的转动力传递给液压缸，以产生推进力。
推进轮是盾构机前进的部分，通过与地下隧道壁面摩擦产生推力。
控制系统是盾构机的智能化部分，主要由电气系统、液压系统、传感器和监控系统组成。
电气系统负责盾构机的整体控制和电力供应。
液压系统用于控制盾构机的液压部件，如液压缸和液压马达。
传感器用于监测盾构机的工作状态和地质情况，以及对盾构机进行实时调整和控制。
监控系统用于实时显示盾构机的工作状态和地下施工环境，以便工作人员及时做出相应的调整和决策。
配套设备包括隧道回水系统、预制隧道衬砌系统和空气压缩机。
隧道回水系统用于将盾构机挖掘出来的泥浆和排水通过管道送回地面，以便处理和循环利用。
预制隧道衬砌系统用于安装预制混凝土片或钢管作为隧道的衬砌材料，确保隧道的结构稳定和安全性。
空气压缩机用于为盾构机提供所需的空气压力，并驱动部分液压系统和辅助设备。
总之，盾构机及配套设备参数丰富多样，其具体参数将根据具体的施工需求和地质环境进行调整和配置。
盾构机的主要部件及技术参数
盾构机的主要部件及技术参数（一）盾构机主要部件盾构机主要部件1、盾体综述盾体根据本工程工况设计，盾体设计为梭型，即前盾直径〉中盾直径〉尾盾直径。
盾体包括三个主要组件：前盾、中盾、盾尾（1）前盾前盾由壳体、隔板、主驱动连接座、螺旋输送机连接座、连接法兰等焊接而成。
主要设计特点如下：①切口耐磨设计及固定搅拌棒前盾前部设计为锥形，并焊有耐磨层，增加耐磨性。
为了改善渣土的流动性，土压仓内隔板上设有两个搅拌棒，每个搅拌棒中间有一个注入添加材料通孔，加上隔板上两个加料孔共四个，其中两个搅拌棒注泡沫，另两个注膨润土。
搅拌棒强制搅拌渣土和添加材料，增加和易性。
搅拌棒表面用耐磨焊条网状堆焊，增加耐磨性。
隔板上有6个铰接式水平超前注浆孔，一个固定式水平注浆孔，满足地质水平加固的需求。
②前舱门人舱内部压力隔板上部设有Φ600mm前舱门孔和一个前舱门。
工作人员通过前舱门进入开挖仓检查更换刀具及处理仓内问题。
③土压传感器开挖仓内配置了6个土压传感器，可将压力信号传给PLC 并直观的显示在主控室内的显示屏上。
④其它隔板上设有一个电液通道和一个水气通道，当维修人员进入土压仓内维修刀盘或者更换刀具时，电液通道给土压仓内提供低压照明电源和焊接电源,水气通道给土压仓内提供切割部件所需的氧气和乙炔以及人员应急呼吸的新鲜空气。
此外隔板上还开有保压孔、进水孔、排水孔等，盾壳壁上设有6个膨润土接口。
（2）中盾中盾和前盾之间采用螺栓连接，中盾主要由连接法兰、两层隔板和米字梁组成。
主要设计特点如下：①铰接密封中盾和盾尾之间采用被动铰接形式，设计有两道密封，一道为橡胶密封，一道为紧急气囊密封。
正常情况下，橡胶密封起作用。
在异常情况下，或者橡胶密封需要更换时，使用紧急气囊密封。
在密封环端部设置压紧块，在压紧块和橡胶密封之间设置挡条，在端部利用调节螺栓使挡条压紧橡胶密封。
压紧的程度可用拧动螺栓进行调整。
图8.1 铰接机构示意图铰接部位设有三种注入口：A孔：用于向铰接密封加注油脂，防止铰接密封的渗透泄漏，沿圆周有6个。
盾构机组装、调试方案
盾构机组装调试方案一、盾构机概况本项目使用的是罗宾斯土压平衡盾构机，每台盾构机主要由17件设备组成，设备参数见表1，盾构机的主要部件规格尺寸及重量如表2所示：表1 设备参数表2 部件一览表二、编制依据1、盾构机分体大件清单。
2、EPB-∮6150盾构机装配图纸，规格尺寸图纸、系统原理图纸。
3、本公司广州、杭州、苏州、西安地铁项目盾构机组装经验。
三、人员组织盾构机组装在项目经理领导下设组装项目小组，具体负责整个组装、调试工作。
项目经理全面监管整个组装工作的各个环节，并监督技术及安全负责人的日常工作。
技术负责人负责质量控制，安全负责人负责安全监督，以确保优质、安全地展开组装工作。
组装人员配置如下：表3 人员配置表四、组装场地布置及吊装设备盾构机将分后配套拖车、主机（刀盘、前体、中体、盾尾、管片安装机、螺旋输送机）依次进场组装，组装设备和工具如表2-1所示五、组装程序（一）、螺旋机下井1.1先将两台管片车和枕木吊下井以作支承螺旋机用。
1.2螺旋机吊下井放在管片车上用枕木支承，并将螺旋机前端法兰调整距离轨道950mm。
1.3螺旋机前移靠近始发井边。
（二）、连接桥下井2.1先将片管车及支撑工字钢吊下井以作连接桥支承用。
2.2连接桥主架分前后用两台吊机起吊,前点向上,斜吊下井并用管片车和工字钢支承固定；连接桥前架吊下井与主架组装；皮带机下井安装在连接桥上。
2.3连接桥前移靠近螺旋机。
（三）、一号台车下井3.1台车在地面安装轮组完毕后吊下井,放置井口轨道上。
3.2在井下安装一号台车上油箱,皮带机,风管等附件。
3.3台车前移和连接桥连接。
（四）、二号台车下井4.1台车在地面安装轮组完毕后吊下井,放置井口轨道上。
4.2在井下安装二号台车上皮带机,风管等附件。
4.3台车前移和一号台车连。
（五）、三号台车下井5.1台车在地面安装轮组完毕后吊下井,放置井口轨道上。
5.2在井下安装三号台车上皮带机,风管等附件。
5.3台车前移和二号台车连接。
盾构机技术性能参数
主要部件名称 详细部件名称 开挖直径 护盾直径 主机长度(含刀盘) 整机长度 盾构机及后配套系统总重 最小转弯半径 刀盘形式 开挖直径-安装撕裂刀 开挖直径-安装滚刀（最大） 系统最小超挖量 开孔率 撕裂刀/滚刀（互换） 标准刮刀（切刀） 周边刮刀 刀盘外缘保护刀 滚刀轴向转动力矩 泡沫/泥浆注入孔数量 重量 扩挖方式 超挖刀数量 扩挖量 旋转接头 驱动形式 转速 最大理论扭矩（额定） 最高转速理论扭矩 脱困扭矩 主驱动装机功率 主轴承形式 主轴承直径 主轴承寿命 主轴承密封工作压力 主轴承密封形式 主轴承润滑形式 形式 前盾外形尺寸 中盾外形尺寸 尾盾外形尺寸 盾尾刷密封数量 盾尾间隙 前盾安装土压传感器数量 盾体部总重（含设备） 最大总推力 油缸数量 油缸行程 最大推进速度 管片安装模式下最大外伸速度 管片安装模式下最大回收速度 位移传感器数量 推进油缸分区数量 推进系统装机功率 技术性能参数
盾构机技术性能参数主要部件名称详细部件名称技术性能参数整机主参数开挖直径护盾直径整机长度盾构机及后配套系统总重最小转弯半径刀盘主要参数刀盘形式系统最小超挖量标准刮刀切刀周边刮刀刀盘外缘保护刀滚刀轴向转动力矩重量扩挖方式超挖刀数量旋转接头刀盘驱动主要参数驱动形式转速最大理论扭矩额定最高转速理论扭矩脱困扭矩主驱动装机功率主轴承形式主轴承直径主轴承寿命主轴承密封工作压力主轴承密封形式主轴承润滑形式盾体主要参数形式前盾外形尺寸中盾外形尺寸尾盾外形尺寸盾尾刷密封数量盾尾间隙前盾安装土压传感器数量盾体部总重含设备推进系统主参数最大总推力油缸数量油缸行程最大推进速度管片安装模式下最大外伸速度管片安装模式下最大回收速度位移传感器数量推进油缸分区数量推进系统装机功率铰接系统主参数类型最大收缩力油缸数量油缸行程最大外伸速度最大回收速度位移传感器数量铰接油缸分区数量铰接转向角度铰接密封参数密封形式密封数量密封使用寿命最大承压力人闸主要参数舱室数量容量舱门数量主机长度含刀盘开挖直径安装撕裂刀开挖直径安装滚刀最大撕裂刀滚刀互换泡沫泥浆注入孔数量设计最大工作压力盾构机技术性能参数主要部件名称详细部件名称技术性能参数盾尾油脂系统主要参数泵站形式管路数量压力传感器数量注入点分布盾壳上管路布置形式集中润滑油脂系统泵站形式管路分布形式螺旋输送机主要参数数量螺旋输送机壳体内径最大扭矩最大转速达最大处理能力理论伸缩结构形式排碴闸门伸缩量排碴闸门最大承压重量螺旋输送机安全门保压泵的法兰接口皮带运输机主要参数驱动形式数量皮带宽度皮带长度转速最大处理能力皮带机装机功率同步单液注浆系统主要参数盾壳上管路布置形式注浆管路数量含备用管路注浆泵数量注浆泵型号单泵能力砂浆储存罐容积压力传感器数量冲洗管路形式泡沫系统主要参数管路数量注入口分布最大泡沫注入量控制模式用水量泡沫系统装机功率刀盘上的注入点泵流量泥浆罐容积泥浆泵装机功率管片安装机主要参数额定抓举能力侧向挤压力转动扭矩静扭矩型式驱动方式自由度移动行程旋转角度旋转速度控制方式超前钻机安装位置管片吊机主要参数形式起吊能力起吊高度移动行程控制方式导向系统参数形式测量精度有效工作距离监视系统参数摄像头数量显示屏数量后配套主参数拖车数量连接桥长度一段允许服务到与通过尺寸拖车外形尺寸后配套拖车行走方式冷却水系统主要参数冷却能力水管卷筒规格类型正反转泥浆澎润土注入系统主要参数盾构机技术性能参数主要部件名称详细部件名称技术性能参
盾构机参数表
螺旋输送机闸门系统
皮带机
管片拼装机
管片吊机
一次葫芦
二次葫芦
同步注浆
二次注浆
空压机
冷干机
泡沫系统
加泥加水系统
通风系统
齿轮油循环泵
滤油器
液压油循环泵
油脂供脂泵
密封冷却水泵
刀盘电机冷却水泵
液压油冷却水泵
齿轮油冷却水泵
照明其它设备
备用电源
总功率
30KW 以上电机
先行刀(转角 B)
初 装 滚 刀
刀 盘 (45
刃)
中心滚刀(8 连单刃)
单(双)刃滚刀
边缘保护刀
边缘刮刀 A
边缘刮刀 B
边缘刮刀
保护刀
切削刀
导向刀
切削刀（焊接型）
注入口保护刀
磨损检测刀(液压式)
刀盘磨损检测(液压式)
仿形刀
中心注水口
仿形刀
仿形刀型式（滚刀/切刀）
仿形刀数量
行程
最大超挖量
最大顶出力
液压工作压力
前盾
前盾直径
前盾长度
前盾块数
前盾壁厚
前盾材质
前盾重量
前盾土仓门数量及直径
土仓压传感器数量
超前钻预留孔数量
人舱
主舱工作压力
主舱容积
主舱容纳人数
辅舱工作压力
辅舱容积
辅舱容纳人数
驱动系统
主轴承型式
主轴承寿命
密封型式
密封抗压强度
主轴承密封寿命
刀盘驱动型式
驱动马达数量
单个马达功率
马达冷却方式
刀盘驱动功率
额定扭矩（100%）
盾构机参数表
设备系统和
盾构机的组成
盾构机的组成及各组成部分在施工中的作用盾构机的最大直径为6．34m，总长65m，其中盾体长8．5m，后配套设备长56．5m，总重量约406t，总配置功率1 577kW，最大掘进扭矩5 300kN m，最大推进力为36400kN，最陕掘进速度可达8cm／min。
盾构机主要由9大部分组成，他们分别是盾休、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。
2.1盾体盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。
前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。
承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。
前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后伸出可以提供给盾构机向前的掘进力，这30个千斤顶按上下左右被分成A、B、c、D四组，掘进过程中，在操作室中可单独控制每一组油缸的压力，这样盾构机就可以实现左转、右转、抬头、低头或直行，从而可以使掘进中盾构机的轴线尽量拟合隧道设计轴线。
中盾的后边是尾盾，尾盾通过14个被动跟随的铰接油缸和中盾相连。
这种铰接连接可以使盾构机易于转向。
2.2刀盘刀盘是一个带有多个进料槽的切削盘体，位于盾构机的最前部，用于切削土体，刀盘的开口率约为28％，刀盘直径6．28m，也是盾构机上直径最大的部分，一个带四根支撑条幅的法兰板用来连接刀盘和刀盘驱动部分，刀盘上可根据被切削土质的软硬而选择安装硬岩刀具或软土刀具，刀盘的外侧还装有一把超挖刀，盾构机在转向掘进时，可操作超挖刀油缸使超挖刀沿刀盘的径向方向向外伸出，从而扩大开挖直径，这样易于实现盾构机的转向。
超挖刀油缸杆的行程为50mm。
盾构机刀盘参数
盾构机刀盘参数一、刀盘类型盾构机刀盘是盾构机的核心部件之一，根据不同的工程需求和地质条件，刀盘可以分为多种类型。
常见的刀盘类型有开式刀盘、封闭式刀盘和混合式刀盘。
1. 开式刀盘开式刀盘适用于地质条件较好的工程，刀盘中心开放，便于土层进入刀盘，减小土层阻力。
开式刀盘通常由刀头、刀臂和刀盘壳体组成，刀头采用硬质合金制成，具有良好的耐磨性和抗冲击性。
2. 封闭式刀盘封闭式刀盘适用于地质条件较差的工程，刀盘中心封闭，避免土层进入刀盘，减小刀盘磨损和故障率。
封闭式刀盘通常由刀头、刀臂、刀盘壳体和密封装置组成，密封装置能有效防止泥水进入刀盘，延长刀盘使用寿命。
3. 混合式刀盘混合式刀盘结合了开式刀盘和封闭式刀盘的优点，在不同的地质条件下灵活应用。
混合式刀盘通常具有可调节的开合机构，可以根据实际情况选择开放或封闭的状态，以适应不同地层的掘进需求。
二、刀盘直径刀盘直径是刀盘的重要参数，直径的选择与盾构机的工程要求密切相关。
刀盘直径的大小直接影响盾构机的推力和刀盘的承载能力。
1. 小直径刀盘小直径刀盘适用于直径较小的隧道掘进工程，如市政管网、地铁站台等。
小直径刀盘具有结构紧凑、操作灵活的特点，适合在有限空间内进行作业。
2. 中直径刀盘中直径刀盘适用于中等规模的隧道工程，如城市地铁、铁路隧道等。
中直径刀盘具有推力和承载能力较大的特点，能够应对一定规模的地质变化和水压力。
3. 大直径刀盘大直径刀盘适用于大型隧道工程，如跨海隧道、山岭隧道等。
大直径刀盘具有强大的推力和承载能力，能够应对复杂的地质条件和高水压力，但也对盾构机的功率和控制要求提出了更高的要求。
三、刀盘转速刀盘转速是刀盘的另一个重要参数，合理的转速选择可以提高盾构机的掘进效率和刀盘的使用寿命。
1. 低速刀盘低速刀盘适用于较硬的岩石地层，转速较低能够提供更大的切削力，效果更好。
低速刀盘适合用于大直径刀盘，能够更好地控制刀盘的承载能力和切削效果。
2. 中速刀盘中速刀盘适用于一般的地质条件，转速适中，能够平衡刀盘的切削效果和刀盘的磨损。
盾构机的构造与工作原理
盾构机的构造与工作原理盾构机是一种用于地下隧道施工的机械设备，它以其高效、快速、安全的特点被广泛应用于城市地铁、隧道、管廊等工程的建设中。
本文将从盾构机的构造和工作原理两个方面进行介绍。
一、盾构机的构造盾构机主要由盾构壳体、刀盘、推进系统、控制室和支撑系统等部分组成。
1. 盾构壳体：盾构壳体是盾构机的主体部分，由环片和壳体拼装而成。
它具有抗压、抗扭转和密封等功能，能够保护工作面的稳定和安全。
2. 刀盘：刀盘是盾构机的核心部件，位于盾构壳体前端。
它由刀盘主轴、刀臂、刀片等组成。
刀盘通过转动带动刀片切削地层，将土层碎块送入机械输送系统。
3. 推进系统：推进系统是盾构机的关键部分，它由推进液压缸、推进腔、推进座等组成。
推进系统通过液压力将盾构壳体向前推进，实现盾构机的整体推进。
4. 控制室：控制室是盾构机的操作中心，位于盾构壳体后部。
操作人员通过控制室内的控制台对盾构机进行控制和监控，实时了解施工情况并进行调整。
5. 支撑系统：支撑系统用于支撑盾构壳体，保证施工面的稳固。
它由液压支撑器、支撑梁、液压缸等组成，能够根据地质情况进行自动调整，确保盾构机的安全运行。
二、盾构机的工作原理盾构机的工作原理主要包括推进、掘进和支护三个过程。
1. 推进：盾构机在施工现场组装完成后，通过推进系统推进盾构壳体。
推进过程中，盾构机的刀盘不断转动，切削地层，同时使用推进液压缸施加推进力，将盾构壳体向前推进。
2. 掘进：在推进的同时，盾构机的刀盘通过旋转切削地层，将土层碎块送入盾构壳体内。
土层碎块经过机械输送系统，通过螺旋输送机或螺旋输送器等方式运出盾构壳体，最终被运出至地面。
3. 支护：在盾构机推进过程中，需要进行支护来保证施工面的稳固。
当盾构壳体推进一定距离后，液压支撑器通过液压力将支撑梁顶起，支撑盾构壳体，同时控制盾构壳体与地面之间的压力平衡，避免地面沉降和土层塌方。
盾构机的工作原理是将推进、掘进和支护等过程有机地结合起来，通过不断推进盾构壳体，实现隧道的快速、高效施工。
盾构机简介
推进油缸
推进控 制阀块
中盾正面
铰接油缸 铰接阀组
中盾背面
