钢铁材料常见金相组织相图
钢铁彩色金相图谱
1.铁素体组织金相图（工业纯铁）2.奥氏体组织金相图3.渗碳体组织金相图（过共晶白口铁组织金相图）4.共析钢组织金相图5.三次渗碳体金相图6.共晶白口铁组织金相图7.低碳板条状马氏体组织金相图(低倍图)8.低碳板条状马氏体组织金相图(高倍图)9.高碳针片状马氏体组织金相图10.Fe - Fe3C 相图11.亚共析钢组织金相图12.过共析钢组织金相图13.亚共晶白口铁组织金相图14.上贝氏体组织金相图15.下贝氏体组织金相图16.珠光体金相图17.莱氏体金相图18.回火索氏体组织金相图19.回火屈氏体组织金相图20.回火马氏体组织金相图21. 铁碳合金的成分组织性能关系22. 典型铁碳合金结晶过程23.W18Cr4V铸造组织（130×）24.W18Cr4V锻造组织（210×）25.W18Cr4V球化退火组织（420×）26.W18Cr4V淬火组织（300×）27.W18Cr4V淬火回火组织（105×）28.W18Cr4V淬火回火组织（420×）29.W18Cr4V过烧组织（420×）30.20钢渗碳缓冷组织（化染）（580×）31.共析钢球化退火组织（化染）（700×）32.T10钢球化退火组织（化染）（580×）33.GCr15钢（320摄氏度）等温淬火组织（210×）34.1Cr18N9Ti固溶处理组织（化染）（580×）35.1Cr13供货状态组织（化染）（580×）36.高锰钢铸造组织（化染）（52×）37.高锰钢水韧淬火组织（化染）（52×）38.高锰钢水韧淬火回火组织（化染）（105×）39.20CrMnTi钢渗碳层组织（化染）（320×）40.38CrMoAl钢氮化组织（化染）（66×）41.38CrMoAl气体渗氮层组织（化染）（650×）42.20CrMnTi碳氮共渗层组织44.20Cr2Ni4A钢高温碳氮共渗淬火组织（52×）46.ZL102合金铸造组织（化染）（55×）47.铝镁合金铸造组织（化染）（105×）48.铝铜合金铸造组织（化染）（210×）49.纯铜组织（电解+偏振光）（100×）50.黄铜退火组织（化染）（25×）51.62Cu-37Zn-Sn海军黄铜铸造组织（化染）（600×）52.锡青铜铸造组织（真空镀膜）（53×）53.铅基轴承合金组织（65×）54.锡基轴承合金组织（52×）55.硅黄铜铸造组织（化染）（50×）56.铅黄铜退火组织（化染）（70×）57.锰黄铜铸造组织（化染）（25×）58.锡磷青铜（5%Sn）冷模铸造组织（化染）（150×）。
金相基础-各种氏体带图详解

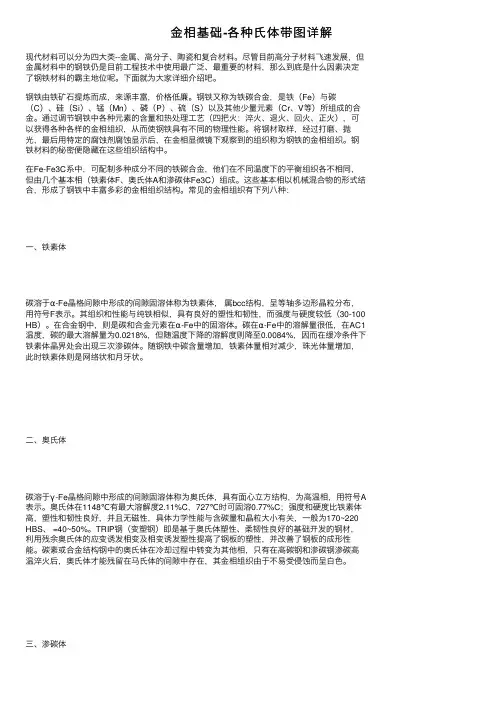

⾦相基础-各种⽒体带图详解现代材料可以分为四⼤类--⾦属、⾼分⼦、陶瓷和复合材料。
尽管⽬前⾼分⼦材料飞速发展，但⾦属材料中的钢铁仍是⽬前⼯程技术中使⽤最⼴泛、最重要的材料，那么到底是什么因素决定了钢铁材料的霸主地位呢。
下⾯就为⼤家详细介绍吧。
钢铁由铁矿⽯提炼⽽成，来源丰富，价格低廉。
钢铁⼜称为铁碳合⾦，是铁（Fe）与碳（C）、硅（Si）、锰（Mn）、磷（P）、硫（S）以及其他少量元素（Cr、V等）所组成的合⾦。
通过调节钢铁中各种元素的含量和热处理⼯艺（四把⽕：淬⽕、退⽕、回⽕、正⽕），可以获得各种各样的⾦相组织，从⽽使钢铁具有不同的物理性能。
将钢材取样，经过打磨、抛光，最后⽤特定的腐蚀剂腐蚀显⽰后，在⾦相显微镜下观察到的组织称为钢铁的⾦相组织。
钢铁材料的秘密便隐藏在这些组织结构中。
在Fe-Fe3C系中，可配制多种成分不同的铁碳合⾦，他们在不同温度下的平衡组织各不相同，但由⼏个基本相（铁素体F、奥⽒体A和渗碳体Fe3C）组成。
这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的⾦相组织结构。
常见的⾦相组织有下列⼋种：⼀、铁素体碳溶于α-Fe晶格间隙中形成的间隙固溶体称为铁素体，属bcc结构，呈等轴多边形晶粒分布，⽤符号F表⽰。
其组织和性能与纯铁相似，具有良好的塑性和韧性，⽽强度与硬度较低（30-100 HB）。
在合⾦钢中，则是碳和合⾦元素在α-Fe中的固溶体。
碳在α-Fe中的溶解量很低，在AC1温度，碳的最⼤溶解量为0.0218%，但随温度下降的溶解度则降⾄0.0084%，因⽽在缓冷条件下铁素体晶界处会出现三次渗碳体。
随钢铁中碳含量增加，铁素体量相对减少，珠光体量增加，此时铁素体则是⽹络状和⽉⽛状。
⼆、奥⽒体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥⽒体，具有⾯⼼⽴⽅结构，为⾼温相，⽤符号A 表⽰。
奥⽒体在1148℃有最⼤溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度⽐铁素体⾼，塑性和韧性良好，并且⽆磁性，具体⼒学性能与含碳量和晶粒⼤⼩有关，⼀般为170~220 HBS、 =40~50%。
做热处理的人都要知道的金相组织图
做热处理的人都要知道的金相组织图搞热处理和材料这么多年，下面这15个金相组织搞不清楚，等于白混了！！1.奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
2.铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
3.渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
•在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状•过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状•铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状4.珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
•在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
•在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
金相组织相图
组织纯铁熔点1538℃，温度变化时会发生同素异构转变。
在912℃以下为体心立方，称α-Fe；912℃~1394℃之间为面心立方，称为γ-Fe；在1394℃~1538℃(熔点)之间为体心立方，称为δ-Fe。
纯铁的强度和硬度都很低，不能用作结构材料.碳溶解于α-Fe或δ-Fe中形成的固溶体为铁素体，用α或δ表示。
δ铁素体也叫高温铁素体。
碳在α铁素体中最大溶解度为0.0218％，δ铁素体中最大溶解度为0.09％。
碳溶解于γ铁中形成的固溶体称为奥氏体，用γ表示。
碳在奥氏体中的最大溶解度为2.11％。
强度硬度低，塑性韧性好。
Fe3C具有斜方结构，无同素异构转变。
硬度很高，塑性几乎为零，是脆硬相。
石墨是稳定相，Fe3C是亚稳定相。
但是石墨的表面能很大，形核需要克服很高的能量，所以在一般的条件下，铁碳相图中的碳是以渗碳体Fe3C形式存在的。
铁碳相图整个相图包含三个恒温转变：包晶，共晶、共析。
(1)在HJB水平线(1495℃)发生包晶转变：LB+δH→γJ，转变产物为奥氏体。
含碳量在0. 09％(H点)～0.53％(B点)的铁碳合金发生这一转变。
(2)在ECF水平线(1148℃)发生共晶转变：LC→γE + Fe3C。
转变产物为奥氏体与渗碳体的机械混合物，称为莱氏体(Ld)。
含碳量在2.11％(E点)～6.69％(Fe3C)的铁碳合金都发生这一转变。
(3)在PSK水平线(727℃)发生共析转变：γs→P+Fe3C。
转变产物为铁素体与渗碳体的机械混合物，称为珠光体(P)。
所有含碳量大于0.0218％的铁碳合金都发生这一转变。
Fe-Fe3C相图中还有四条重要的固态转变线：(1) GS线—奥氏体中开始析出铁素体或铁素体全部转变为奥氏体的转变线，常称此温度为A3温度。
(2) ES线—碳在奥氏体中的固溶度线，此温度常称为Acm温度。
低于此温度，奥氏体中将析出渗碳体，称为二次渗碳体记作Fe3CⅡ，以区别液相中经CD线析出的一次渗碳体Fe3CⅠ。
铁碳相图C曲线与金相组织介绍 课件
~900MPa，硬度：180 ~280HBS,伸长率为20 ~25%,冲击功为24 ~32J.力学性能
介于铁素体与渗碳体之间,强度较高,硬度适中,塑性和韧性较好
索氏体S
索氏体，是在光学金相显微镜下放大600倍以上才能分辨片层的细珠光体
(GB/T7232标准)。其实质是一种珠光体，是钢的高温转变产物，是片层的铁
（临界点A1～550℃）、过冷度小，P型组织转变区，A→P。
(2).M型转变：低温区（在MS以下）、过冷度大，发生M转变的区域，A→M。 (3).B型转变：中温区（550℃～MS），发生B转变的区域，A→B。 3、奥氏体化后的冷却方式通常有两种：等温处理和连续冷却。共析钢过冷奥氏
体等温转变C曲线包括三个转变区：高温转变区，也称珠光体转变区；中温转变
余奥氏体的分解基本结束.
3. 300-400℃渗碳体的形成,钢在回火的这一阶段,从过饱和固溶体中析出 的碳化物转变为颗粒状的渗碳体(Fe3C).当温度达到400℃时,α 固溶体中过饱 和的碳已基本完全析出,α -Fe晶格恢复正常,由过饱和固溶体转变为铁素体.钢 的内应力基本清除.
4. 400℃以上渗碳体的聚集长大,在第三阶段结束时,钢内形成了细粒状
向稳定的组织(铁素体和渗碳体两相混合物)转变的倾向.但在室温下,原子活动
能力很差,这种转变速度极慢.随着回火温度的升高,原子活动能力加强,组织转变 便以较快的速度进行.由于组织的变化,钢的性能也发生相应的变化.
按回火温度的不同,回火时淬火钢的组织转变可分为四个阶段. 1. 80-200℃马氏体分解,当钢加热到约80℃时,其内部原子活动能力有所 增加,马氏体中的过饱和碳开始逐步以碳化物的形式析出,马氏体中碳的过饱和 程度不断降低,同时,晶格畸变程度也减弱,内应力有所降低. 这种出过饱和程度较低的马氏体和极细的碳化物所组成的组织,称为回火 马氏体. 2. 200-300℃残余奥氏体分解,当钢加热温度超过200℃时,马氏体继续分 解,同时,残余奥氏体也开始分解,转变为下贝氏体或回火马氏体,到300℃时,残
金相组织照片全
1、组织成分：35钢（C-0.35%、Mn-0.8%）盘条；热处理状态：球化退火；金相组织：铁素体＋颗粒状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。
2：组织成分：82B（C-0.82%、Mn-0.8%、Cr-0.2%）盘条心部偏析；热处理状态：热轧态；金相组织：珠光体＋网状渗碳体；腐蚀剂：3%硝酸酒精浸蚀。
3：组织成分：35CrMo（C-0.35%、Cr-0.9%、Mo-0.2%）盘条；热处理状态：热轧态；金相组织：珠光体＋铁素体；腐蚀剂：3%硝酸酒精浸蚀。
4：组织成分：低碳微合金板（C-0.06%、Nb、Mo、V微量）；热处理状态：热轧态；金相组织：铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。
5：组织成分：低碳微合金板（C-0.04%、Mo、Nb、V、Ni、Cu微量）；热处理状态：热轧态；金相组织：板条贝氏体铁素体＋粒状贝氏体；腐蚀剂：3%硝酸酒精浸蚀。
板条贝氏体铁素体低碳钢（含碳量小于0.15%）典型的贝氏体组织，由带有高位错密度的板条铁素体晶体组成，若干铁素体板条平行排列构成板条束，一个奥氏体晶粒可形成很多板条束，板条界为小角度晶界，板条束界面则为大角度晶界，鉴于其板条的特征，故称板条铁素体。
板条间可能有条状分布的MA岛。
板条F的鉴别要依靠TEM，由于低角度晶界难以显示，光镜下板条F束常成为无特征的F晶粒。
然而，经适当的深侵蚀，在光镜下仍能观察到依稀可见的板条轮廓，在扫描电镜下它的特征更为清晰。
特别是当板条间有MA小岛分布时，平行排列的板条F特征显示得更为清晰可靠，所以，根据经验在光镜下鉴别针状F是可能的。
粒状贝氏体与板条贝氏体铁素体相比形成温度稍高，组织形态稍有不同。
相同的是基体上都带有板条的轮廓，说明铁素体的形成在一定程度上也是依靠切变机制，此外都有弥散的岛状组织分布于铁素体基体上。
不同的是，粒状贝氏体中小岛更接近于粒状或等轴形状。
6：球铁金相图片，pixelink 130万像素数字摄像头拍摄。
碳素钢、低合金钢常见金相组织形态及硬度
碳素钢、低合金钢常见金相组织形态及硬度1．铁素体（F）—原系外来语（Ferrite）译名，台湾文献译为肥粒铁。
铁素体系碳溶于体心立方晶格的α-Fe中所形成的间隙固溶体［α-Fe（C）］。
以4％硝酸酒精溶液腐蚀，在光学显微镜下观察，铁素体呈明亮的等轴多边形。
由于各晶粒位向不同，受腐蚀程度略有差别，故稍显明暗不同。
铁素体在不同处理状态亦可呈块状、月牙状、网络状等形态，硬度在100HB左右。
2．渗碳体（θ相）—原系外来语（Cementite）译名，台湾文献译为雪明碳铁。
渗碳体系铁和碳的化合物，含碳量为 6.69％，分子式为Fe3C，在合金钢中，渗碳体中的Fe原子可以为其他合金元素原子所置换，形成合金渗碳体［（Fe，Me）3C］。
渗碳体是一种具有复杂晶格结构的间隙化合物。
渗碳体硬度很高（800~1000 HV），而塑性及冲击韧度几乎为零，脆性很大。
其显微组织形态很多，不受硝酸酒精试剂腐蚀（染色），在光学显微镜下呈白亮色，在碱性苦味酸钠腐蚀下，被染成黑色。
渗碳体是钢中的主要强化相，有片状、粒状、网络状、半网络状等形态，其形态与分布对钢的力学性能有很大影响。
3．珠光体（P）—原系外来语（Pearlite）译名，台湾文献译为波莱铁。
珠光体是铁碳合金相图中的共析转变产物（F+Fe3C），是铁素体和渗碳体的机械混合物，因具有这种组织的样品抛光蚀刻后有珠母贝的光泽而得名。
有片（层）状和球（粒）状等不同形态和分布方式。
珠光体用4％硝酸酒精溶液腐蚀，F和Fe3C交界处腐蚀较深，在直射光照射下变成黑色线条，可清晰看到层状，粒状等形态和分布情况。
4．奥氏体（A）—因这种组织的发现人Austen而得名，台湾文献译为沃斯田铁。
奥氏体系碳溶于面心立方晶格γ-Fe中所形成的固溶体［γ-Fe（c）］，常以符号A表示。
奥氏体中的碳也是存在于γ-Fe 晶体的间隙固溶体。
奥氏体存在于727~1495℃的温度区间，是一种高温相，不易腐蚀，呈白色，若先用4％硝酸酒精溶液腐蚀，再用10％过硫酸铵溶液腐蚀，则奥氏体可染成黑色。
钢铁金相图谱
钢铁金相图谱第一章钢铁典型金相组织材料：纯铁工艺情况：退火状态浸蚀方法：苦味酸酒精溶液浸蚀————————————————————1材料：10钢工艺情况：退火状态浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————2材料：16Mn工艺情况：热轧状态浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————3材料：1Cr18Ni9Ti工艺情况：固溶处理浸蚀方法：盐酸、硝酸、甘油混合溶液浸蚀———————————————4材料：T8工艺情况：退火浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————5材料：50钢工艺情况：正火处理浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————6材料：GCr15工艺情况：球化退火浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————7材料：T10工艺情况：加热至860℃保温后炉冷浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————8材料：20CrMnMo工艺情况：1000℃过热渗碳后空冷浸蚀方法：4%硝酸酒精溶液浸蚀————————————————————9工艺情况：铸态浸蚀方法：三氯化铁盐酸水溶液浸蚀——————————————————10材料：T10工艺情况：高温淬火后浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————11材料：W18Cr4V工艺情况：1270℃淬火，560℃三次回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————12材料：GCr15工艺情况：850℃淬火后回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————13材料：40Cr工艺情况：淬火，回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————14材料：15MnB工艺情况：920℃渗碳淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————15材料：20Cr工艺情况：渗碳后淬火和回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————16材料：20CrMnMo工艺情况：1000℃渗碳后空冷浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————17材料：70Si3MnA（弹簧钢）工艺情况：加热保温，在400℃盐浴中等温冷却后空冷浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————18材料：70Si3Mn工艺情况：加热至1200℃保温，在400℃盐浴中等温3min后空冷浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————19材料：35钢工艺情况：加热至870℃，保温30min，淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————20工艺情况：加热至860℃后油冷淬火，480℃回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————21材料：35钢工艺情况：加热至870℃，保温30min，淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————22材料：2Cr13工艺情况：调质处理浸蚀方法：经氯化高铁、盐酸水溶液浸蚀————————————————23材料：40Cr工艺情况：淬火、回火浸蚀方法：苦味酸饱和水溶液加入几滴环氧乙烷（洗涕剂）的混合溶液浸蚀—24材料：40Cr工艺情况：加热至850℃油冷却后600℃回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————25材料：W18Cr4V工艺情况：锻后退火、淬火及回火处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————26材料：38CrMoAl工艺情况：调质后气体渗氮浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————27材料：20CrMnTi工艺情况：在860℃碳氮共渗后，830℃淬火，180℃回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————28材料：20钢工艺情况：在960℃渗碳保温后，降温到860℃淬火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————29材料：45钢工艺情况：粉末渗硼浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————30材料：HT200工艺情况：铸态浸蚀方法：20%盐酸酒精溶液浸蚀深腐蚀————————————————31材料：灰口铸铁工艺情况：铸造状态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————32材料：QT500-7工艺情况：铸态浸蚀方法：20%盐酸酒精溶液浸蚀深腐蚀————————————————33材料：高铬铸铁（C:2.65%; Cr:15.4%; Mo:2.5%）工艺情况：920℃正火，240℃回火浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————34材料：高铬铸铁（C:2.8%~3.0%；Cr:24%~26%）工艺情况：铸态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————35材料：高铬铸铁工艺情况：铸造状态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————36材料：高铬铸铁工艺情况：铸态浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————37材料：白口铸铁工艺情况：表面激冷处理浸蚀方法：4%硝酸酒精溶液浸蚀———————————————————38。
高清金相图谱之白口铸铁与灰铸铁（80张，彩色）
高清金相图谱之白口铸铁与灰铸铁（80张，彩色）白口铸铁是由化学成分中的碳以碳化物形式存在、铸态组织不含石墨、断口呈白色的铸铁，组织与碳含量的关系如图所示。
铁碳合金亚稳定凝固相图及组织白口铸铁可分为3类：（1）CE<>，Sc<>（共晶度Sc指铸铁含碳量与共晶点实际碳量的比值）的为亚共晶白口铸铁，高温组织为枝晶状奥氏体和莱氏体（连续的渗碳体上分布着岛状奥氏体），室温时组织为珠光体和莱氏体；（2）CE=4.3%，Sc=1的共晶白口铸铁；（3）CE>4.3%，Sc>1的为过共晶白口铸铁，组织为初晶渗碳体（大板条状）和莱氏体。
灰铸铁灰铸铁是石墨呈片状分布，断裂时断口呈暗灰色的铸铁。
根据化学成分在Fe-C相图上的位置，灰铸铁分为亚共晶、工具、过共晶三种。
灰铸铁的凝固组织包括初生奥氏体、初生石墨、共晶体（共晶石墨+共晶奥氏体）以及共晶晶粒边界区生长的组织。
详细介绍请查看“一文了解铸铁”。
金相赏析材料亚共晶白口铸铁放大倍数400X处理工艺铸态平衡冷却浸蚀剂4%硝酸酒精溶液组织说明大块黑色区域为珠光体，枝晶状不明显，分布在麻点状的共晶莱氏体基体上，在枝晶珠光体边缘有一圈纯色组织为析出的二次渗碳体组织。
材料亚共晶白口铸铁放大倍数400X处理工艺铸造快速冷却浸蚀剂4%硝酸酒精溶液组织说明大块蓝黑色枝晶状区域为先析出奥氏体转变成的珠光体，分布在麻点状的共晶莱氏体基体上，枝晶珠光体边缘纯色组织为析出的二次渗碳体。
材料共晶白口铸铁放大倍数500X处理工艺铸造平衡冷却浸蚀剂4%硝酸酒精溶液组织说明由圆粒状或条状分布的珠光体(黑色)与渗碳体基体(黄色)构成的机械混合物，平衡冷却时粒状珠光体较多，也称蜂窝状莱氏体。
材料共晶白口铸铁放大倍数200X处理工艺铸造快速冷却浸蚀剂4%硝酸酒精溶液组织说明由圆粒状或条状分布的珠光体(黑色)与渗碳体基体(其它色)构成的机械混合物，快速冷却时条状珠光体明显，也称板条状莱氏体。
铁的金相组织图
Fe C Fe C 、 Fe C 、 FeC 3 2
铁和碳可以形成Fe3C、Fe2C、FeC等金属化
合物。 ……整个铁碳相图可以看成是由等各部分相 图所组成。由于含碳量超过5%的铁碳合金机 械性能和工艺性能差，没有实用价值，因此 在铁碳相图中只研究相图部分，下面要分析 的铁碳相图实际上就是相图，实际上普遍应 用的也是相图。
ES线：碳在奥氏体中的溶解度曲线，又称
Acm温度线，随温度的降低，碳在奥化体中 的溶解度减少 。 GS线：不同含碳量的奥氏体冷却时析出铁素 体的开始线称A3线。 PQ线：碳在铁素体中的溶解度曲线，随温度 的降低，碳在铁素体中的溶解度减少，多余 的碳以Fe3C形式析出，从中析出的Fe3C称为 三次渗碳体，由于铁素体含碳很少，析出 Fe3C的很少，一般忽略，认为从727℃冷却 到室温的显微组织不变。
1. 铁碳合金的基本组织；铁素体、奥氏体、渗碳体、 珠光体、菜氏体的结构和性能特点及显微组织形貌； 2. 铁碳合金相图中各点、线 、区的含义，了解成份、 温度、组织、相之间的关系和变化规律，根据相图， 分析各种典型成份的铁碳合金的结晶过程； 3. 铁碳合金的成份、组织与性能之间的关系； 4. 钢中常见杂质对钢的性能的影响； 5. 碳钢的分类，编号和用途； 6. 铁碳相图的应用。
由于含碳量超过5%的铁碳合金机械性能
和工艺性能差，没有实用价值，因此在 铁碳相图中只研究Fe-Fe3C相图部分， 下面要分析的铁碳相图实际上就是FeFe3C相图，实际上普遍应用的也是FeFe3C相图。
1600 A (0.09) L+δ
温 度
H
1400 1200
B
(0.53)
L C(4.3)L+Fe3C
钢铁材料常见金相组织相图
钢铁材料常见金相组织简介在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A和渗碳体Fe3C）组成。
这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。
常见的金相组织有下列八种：一、铁素体铁素体（ferrite，缩写FN，用F表示），纯铁在912℃以下为具有体心立方晶格。
碳溶于α-Fe中的间隙固溶体称为铁素体，以符号F表示。
这部分铁素体称为先共析铁素体或组织上自由的铁素体。
随形成条件不同，先共析铁素体具有不同形态，如等轴形、沿晶形、纺锤形、锯齿形和针状等。
铁素体还是珠光体组织的基体。
在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；铁素体的成分和组织对钢的工艺性能有重要影响，在某些场合下对钢的使用性能也有影响。
碳溶入δ-Fe中形成间隙固溶体，呈体心立方晶格结构，因存在的温度较高，故称高温铁素体或δ固溶体，用δ表示，在1394℃以上存在，在1495℃时溶碳量最大。
碳的质量分数为0.09%。
图1：铁素体二、奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。
奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、=40~50%。
TRIP钢（变塑钢）即是基于奥氏体塑性、柔韧性良好的基础开发的钢材，利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性，并改善了钢板的成形性能。
碳素或合金结构钢中的奥氏体在冷却过程中转变为其他相，只有在高碳钢和渗碳钢渗碳高温淬火后，奥氏体才能残留在马氏体的间隙中存在，其金相组织由于不易受侵蚀而呈白色。
三、渗碳体渗碳体（cementite），指铁碳合金按亚稳定平衡系统凝固和冷却转变时析出的Fe3C型碳化物。
钢铁材料常见金相组织相图
钢铁材料常见金相组织简介在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A和渗碳体Fe3C）组成。
这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。
常见的金相组织有下列八种：一、铁素体铁素体（ferrite，缩写FN，用F表示），纯铁在912℃以下为具有体心立方晶格。
碳溶于α-Fe中的间隙固溶体称为铁素体，以符号F表示。
这部分铁素体称为先共析铁素体或组织上自由的铁素体。
随形成条件不同，先共析铁素体具有不同形态，如等轴形、沿晶形、纺锤形、锯齿形和针状等。
铁素体还是珠光体组织的基体。
在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；铁素体的成分和组织对钢的工艺性能有重要影响，在某些场合下对钢的使用性能也有影响。
碳溶入δ-Fe中形成间隙固溶体，呈体心立方晶格结构，因存在的温度较高，故称高温铁素体或δ固溶体，用δ表示，在1394℃以上存在，在1495℃时溶碳量最大。
碳的质量分数为0.09%。
图1：铁素体二、奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。
奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、=40~50%。
TRIP钢（变塑钢）即是基于奥氏体塑性、柔韧性良好的基础开发的钢材，利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性，并改善了钢板的成形性能。
碳素或合金结构钢中的奥氏体在冷却过程中转变为其他相，只有在高碳钢和渗碳钢渗碳高温淬火后，奥氏体才能残留在马氏体的间隙中存在，其金相组织由于不易受侵蚀而呈白色。
三、渗碳体渗碳体（cementite），指铁碳合金按亚稳定平衡系统凝固和冷却转变时析出的Fe3C型碳化物。
金相组织图 -

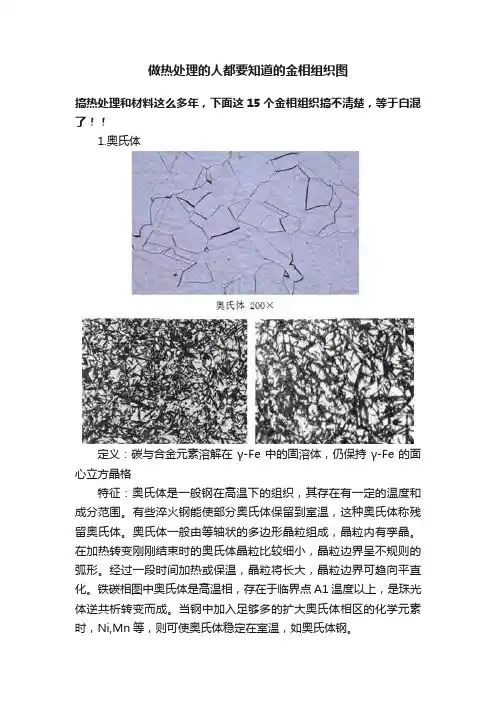

15种金相组织图1. 奥氏体定义：碳与合金元素溶解在γ-Fe中的固溶体，仍保持γ-Fe的面心立方晶格特征：奥氏体是一般钢在高温下的组织，其存在有一定的温度和成分范围。
有些淬火钢能使部分奥氏体保留到室温，这种奥氏体称残留奥氏体。
奥氏体一般由等轴状的多边形晶粒组成，晶粒内有孪晶。
在加热转变刚刚结束时的奥氏体晶粒比较细小，晶粒边界呈不规则的弧形。
经过一段时间加热或保温，晶粒将长大，晶粒边界可趋向平直化。
铁碳相图中奥氏体是高温相，存在于临界点A1温度以上，是珠光体逆共析转变而成。
当钢中加入足够多的扩大奥氏体相区的化学元素时，Ni,Mn等，则可使奥氏体稳定在室温，如奥氏体钢。
2. 铁素体定义：碳与合金元素溶解在a-Fe中的固溶体特征：亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。
3. 渗碳体定义：碳与铁形成的一种化合物特征：渗碳体不易受硝酸酒精溶液的腐蚀，在显微镜下呈白亮色，但受碱性苦味酸钠的腐蚀，在显微镜下呈黑色。
渗碳体的显微组织形态很多，在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。
（1）在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状（2）过共析钢冷却时沿Acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状（3）铁碳合金冷却到Ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。
4. 珠光体定义：铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征：珠光体的片间距离取决于奥氏体分解时的过冷度。
过冷度越大，所形成的珠光体片间距离越小。
（1）在A1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。
（2）在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。
第三章钢铁基本组织与分类相图
二.碳素钢的分类、编号及用途
碳素钢的分类 碳素钢的编号及用途
一)碳素钢的分类
1.按碳的质量分数分类: * 低碳钢: Wc ≤ 0.25% * 中碳钢: 0.25% ≤ Wc ≤ 0.6% * 高碳钢: Wc > 0.6%
2.按钢的质量分类:
* 碳素钢: Wp = (0.035% ～ 0.045%) Ws = (0.035% ～ 0.050%)
* 优质碳素钢: Wp = 0.035% Ws = (0.030% ～ 0.035%) * 高级优质碳素钢: Wp ≤ 0.030% Ws = ( 0.020%～0.025% )
3.按钢的用途分类:
•碳素结构钢 ( carbon structural steel ) 用于制造各种机械零件、工程构 件。一般为低、中碳钢。
用途：作一般用途的零件、结构 件，如轴类、连杆、标准件、盘 套类零件等
3.碳素工具钢
T 12 A
高级优质 Wc = 12%0 碳素工具钢
用途：作手工具条、锉刀等。
4.铸造碳钢
ZG 200 - 400
σb ≥ 400MPa σs≥ 200MPa
铸钢
用途：作形状较为复杂的结构件，如 轧钢机框架、机车部件等。
三.碳含量对工艺性能的影响
对铸造性能的影响。
对锻造性能的影响。
对焊接性能的影响。
对切削加工性能的影响。
第二节 铁碳合金的分类
钢中基本元素的作用 碳素钢的分类、编号及用途
一.碳钢中基本元素的作用
1.有益元素
Si — 有很强的固溶强化作用,能脱
氧。
Mn steel ) 用于制造各种工具。一般为高碳钢。
二)碳素钢的编号及用途
钢铁金相图谱阅读笔记
一、钢铁典型金相组织1.P1-P382,调质后的几种形态：・150℃-250℃回火马氏体：a相内分布薄片状£碳化物・350℃-500℃回火屈用氏体：片状/板状a+细粒状渗碳体・500℃-650℃回火索氏体：等轴铁素体+细粒状渗碳体二、钢铁金相实验技术L抛光:(1)首先粗抛，后细抛；⑵压力适中，大了发生热变形，小了浪费时间；(3)抛光时试样逆看抛光盘转动而动，同时从盘边到中心住复；(4)不断添加朗和润滑液；(5)湿润度适中。
2.化学浸蚀(1)单相：化学溶解；两侈相：电化学溶解(2)金属原子溶解多沿空度最大晶面进行，浸蚀后晶面发生倾转,晶粒显示明暗不同3.金属材料的组织分析(1)组织中相的相对量、形状、大小、分布是重要内容。
(2)影响组织变化的条件:合金成分，工艺条件(如冷却速度)。
(3)如何进行组织分析：①弄清合金成分；②查相应的合金系相图，判断平衡态合金相及相对量；③了解工艺过程；④了解截取部位，取样方法，磨面方向，试样的制备及显微组织显示方法；⑤显徜镜下，先低倍看全貌，再高倍看细节，再用■方法进一步确定合金相，先做相鉴定，后做定量测试。
(4)相鉴定：光学金相，衍射方法，电子探针定量分析：自动图像分析仪4.单相多晶体等轴晶粒组织显示为多边形晶粒。
工业幺廨i2o(rc高温加热缓冷，间隙原子偏聚在小角度内表面形成亚晶粒(若淬火则浸蚀不出亚晶界)。
5.冷变形后及再结晶后组织(1)滑移带的观察；(2)形变李晶的观察；(3)形变量不同的显微组织：晶粒不断伸长一纤维组织；(4)两相金属材料形变后：第二相①少、软：随基体相延伸；②少、崛、脆：颗粒沿主变形方向成串分布；③片状：基体有碎裂第二相⑸吕德斯带：多晶粒协调形变而成的宏观带，不同于版见的滑移带；(6)区别再结晶与未再结晶主要看晶粒大小、形状和亮暗。
6.热加工变形后的组织(1)理想组织：单相组织是大小均匀的等轴晶粒，复相组织是均匀等轴晶粒基体上均匀分布看第二相或组织组成物。
金相组织
20G钢(600℃保温)低碳碳素钢金相组织材料：20G(锅炉用钢，相当20钢)工艺情况：埋弧自动焊接后600℃保温2h，去应力处理浸蚀方法：4%硝酸酒精溶液浸蚀组织说明：图右上部为焊缝组织，为铁素体和珠光体，呈柱状晶分布。
图为热影响区，为珠光体和铁素体，呈魏氏组织，晶粒度4级左右。
该高压锅炉中使用的工件采用埋弧自动焊的方法进行焊接，焊丝材料H08MnA+431焊剂。
焊后经600～650℃保温2h的去应力处理。
焊接接头的金相检查，表明焊缝质量达到有关标准要求，焊缝区无夹渣、气孔等疵病，热影响区晶粒有所增大，但尚属正常范围。
Mn18(固溶处理)金相图材料：Mn18(30万kW发电机护环材料)工艺情况：固溶处理浸蚀方法：电解抛光、化学浸蚀组织说明：基体为等轴孪晶奥氏体及极少量碳化物（在光学显微镜下不易观察到）。
铸态高锰钢中有碳化物沿晶界分布，从而降低了力学性能和耐磨性，它只有通过高温固溶处理，促使碳化物溶入基体，得到均匀的奥氏体，才能在承受较大冲击负荷时发挥它的高耐磨性能特点。
W6Mo5Cr4V2(淬火后680℃回火)金相图材料：W6Mo5Cr4V2工艺情况：淬火后680℃回火浸蚀方法：4%硝酸酒精溶液浸蚀(25~30℃，1.5min)组织说明：黑色回火马氏体基体上分布白色断续网状碳化物，在网角处有堆积现象。
按图中所述标准，对网状分布碳化物不均匀度的评定是按网孔大小和节点处碳化物堆积程度分级，同样分为8级，从3级开始，本样品可评为6级。
高速钢钢锭经开坯、锻轧而成为钢材时，鱼骨状分布的共晶莱氏体已基本消除。
但对尺寸较大的钢材，受到变形量较小的影响，组织中会存在着比较严重的碳化物不均匀度。
20钢(正火处理)低碳碳素钢金相组织材料：20钢工艺情况：正火处理(加热至900℃后空冷)浸蚀方法：4%硝酸酒精溶液浸蚀组织说明：20钢经正火处理后获得的正常组织，白色块状为铁素体，黑色块状为片状珠光体，晶粒比较细小。
20钢经正火处理以后，其抗拉强度R m(σb)可达420N/mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢铁材料常见金相组织简介
在Fe-Fe3C系中，可配制多种成分不同的铁碳合金，他们在不同温度下的平衡组织各不相同，但由几个基本相（铁素体F、奥氏体A和渗碳体Fe3C）组成。
这些基本相以机械混合物的形式结合，形成了钢铁中丰富多彩的金相组织结构。
常见的金相组织有下列八种：
一、铁素体
铁素体（ferrite，缩写FN，用F表示），纯铁在912℃以下为具有体心立方晶格。
碳溶于α-Fe中的间隙固溶体称为铁素体，以符号F表示。
这部分铁素体称为先共析铁素体或组织上自由的铁素体。
随形成条件不同，先共析铁素体具有不同形态，如等轴形、沿晶形、纺锤形、锯齿形和针状等。
铁素体还是珠光体组织的基体。
在碳钢和低合金钢的热轧（正火）和退火组织中，铁素体是主要组成相；铁素体的成分和组织对钢的工艺性能有重要影响，在某些场合下对钢的使用性能也有影响。
碳溶入δ-Fe中形成间隙固溶体，呈体心立方晶格结构，因存在的温度较高，故称高温铁素体或δ固溶体，用δ表示，在1394℃以上存在，在1495℃时溶碳量最大。
碳的质量分数为0.09%。
图1：铁素体
二、奥氏体
碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体，具有面心立方结构，为高温相，用符号A表示。
奥氏体在1148℃有最大溶解度2.11%C，727℃时可固溶0.77%C；强度和硬度比铁素体高，塑性和韧性良好，并且无磁性，具体力学性能与含碳量和晶粒大小有关，一般为170~220 HBS、=40~50%。
TRIP钢（变塑钢）即是基于奥氏体塑性、柔韧性良好的基础开发的钢材，利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性，并改善了钢板的成形性能。
碳素或合金结构钢中的奥氏体在冷却过程中转变为其他相，只有在高碳钢和渗碳钢渗碳高温淬火后，奥氏体才能残留在马氏体的间隙中存在，其金相组织由于不易受侵蚀而呈白色。
三、渗碳体
渗碳体（cementite），指铁碳合金按亚稳定平衡系统凝固和冷却转变时析出的Fe3C型碳化物。
渗碳体的分子式为Fe3C ，它是一种具有复杂晶格结构的间隙化合物。
分为一次渗碳体（从液体相中析出）、二次渗碳体（从奥氏体中析出）和三次渗碳体（从铁素体中析出）。
图2：渗碳体
四、珠光体
珠光体是由铁素体和渗碳体组成的机械混合物，用符号P表示。
其力学性能介于铁素体和渗碳体之间，强度较高，硬度适中，有一定的塑性。
珠光体是钢的共析转变产物，其形态是铁素体和渗碳体彼此相间形如指纹，呈层状排列。
按碳化物分布形态又可分为片状珠光体和粒状珠光体二种。
（1）片状珠光体：又可分为粗片状、中片状和细片状三种。
（2）粒状珠光体：经球化退火获得，渗碳体成球粒状分布在铁素体基体上；渗碳体球粒大小，取决于球化退火工艺，特别是冷却速度。
粒状珠光体可分为粗球状、球状、细球状和点状四种珠光体。
图3：片状珠光体
图4 ：粒状珠光体
五、贝氏体
奥氏体钢等温淬火后的产物。
是将钢件奥氏体化，使之快冷到贝氏体转变温度区间（260～400℃）等温保持，使奥氏体转变为贝氏体。
贝氏体具有较高的强韧性配合。
在硬度相同的情况下贝氏体组织的耐磨性明显优于
马氏体，可以达到马氏体的1~3倍
（1）上贝氏体：上贝氏体特征是：条状铁素体大体平行排列，其间分布有与铁素体针轴平行的细条状（或细短杆状）渗碳体，呈羽毛状。
（2）下贝氏体：呈细针片状，有一定取向，较淬火马氏体易受侵蚀，极似回火马氏体，在光镜下极难区别，在电镜下极易区分；在针状铁素体内沉淀有碳化物，且其排列取向与铁素体片的长轴成55~60度，下贝氏体内不含孪晶，有较多的位错。
（3）粒状贝氏体：外形相当于多边形的铁素体，内有许多不规则小岛状的组织。
图5 ：贝氏体
六、魏氏组织
不易锌火钢焊接热影响区中的过热区，由于奥氏体晶粒长得非常粗大，这种粗大的奥氏体在较快的冷却速度下会形成一种特殊的过热组织。
区焊接热影响中的过热区，由于奥氏体晶粒长得非常粗大，这种粗大的奥氏体在较快的冷却速度下会形成一种特殊的过热组织，其组织特征为在一个粗大的奥氏体晶粒内会形成许多平行的铁素体(渗碳体)针片，在铁素体针片之间的剩余奥氏体最后转变为珠光体，这种过热组织称为铁素体(渗碳体)魏氏组织。
简单说来，就是在奥氏体晶粒较粗大，冷却速度适宜时，钢中的先共析相以针片状形态与片状珠光体混合存
在的复相组织。
魏氏组织不仅晶粒粗大，而且由于大量铁素体针片形成的脆弱面，使金属的的柔韧性急速下降，这是不易淬火钢焊接接头变脆的一个主要原因。
图6 ：铁素体魏氏组织图7 ：渗碳体位置组织
七、马氏体
马氏体（martensite），另称麻田散铁（若母相元素为铁，则可称为麻田散铁），是黑色金属材料的一种组织名称，中高碳钢中加速冷却通常能够获得这种组织。
其为纯金属或合金从某一固相转变成另一固相时的产物；在转变过程中，原子不扩散，化学成分不改变，但晶格发生变化，同时新旧相间维持一定的位向关系并且具有切变共格的特征。
最先由德国冶金学家Adolf Martens(1850-1914)于19世纪90年代在一种硬矿物中发现。
马氏体的三维组织形态通常有片状（plate）或者板条状（lath），但是在金相观察中（二维）通常表现为针状（needle-shaped），这也是为什么在一些地方通常描述为针状的原因。
马氏体的晶体结构为体心四方结构（BCT）。
高的强度和硬度是钢中马氏体的主要特征之一。
板条状马氏体：又称低碳马氏体。
由于板条状马氏体形成的温度较高，在冷却过程中，必然发生自回火现象，在形成的马氏体内部析出碳化物，故它易受侵蚀发暗。
针状马氏体：又称片状马氏体或高碳马氏体，它的基本特征是：在一个奥氏体晶粒内形成的第一片马氏体片较粗大，往往贯穿整个晶粒，将奥氏体晶粒加以分割，使以后形成的马氏体大小受到限制，因此片状马氏体的大小不一，分布无规则。
（3）淬火后形成的马氏体经过回火还可以形成三种特殊的金相组织：
（i）回火马氏体：指淬火时形成的片状马氏体（晶体结构为体心四方）于回火第一阶段发生分解—其中的碳以过渡碳化物的形式脱溶—所形成的、在固溶体基体（晶体结构已变为体心立方）内弥散分布着极其细小的过渡
碳化物薄片（与基体的界面是共格界面）的复相组织；这种组织在金相（光学）显微镜下即使放大到最大倍率也分辨不出其内部构造，只看到其整体是黑针（黑针的外形与淬火时形成的片状马氏体（亦称“α马氏体”）的白针基本相同），这种黑针称为“回火马氏体”。
（ii）回火屈氏体：淬火马氏体经中温回火的产物，其特征是：马氏体针状形态将逐步消失，但仍隐约可见（含铬合金钢，其合金铁素体的再结晶温度较高，故仍保持着针状形态），析出的碳化物细小，在光镜下难以分辨清楚，只有电镜下才可见到碳化物颗粒，极易受侵蚀而使组织变黑。
如果回火温度偏上限或保留时间稍长，则使针叶呈白色；此时碳化物偏聚于针叶边缘，这时钢的硬度稍低，且强度下降。
（iii）回火索氏体：淬火马氏体经高温回火后的产物。
其特征是：索氏体基体上布有细小颗粒状碳化物，在光镜下能分辨清楚。
这种组织又称调质组织，它具有良好的强度和韧性的配合。
图8：针状马氏体图9：回火索氏体
八、莱氏体
莱氏体是钢铁材料基本组织结构中的一种，常温下为珠光体、渗碳体和共晶渗碳体的混合物。
由液态铁碳合金发生共晶转变形成的奥氏体和渗碳体所组成，其含碳量为ωc=4.3%。
是1882年阿道夫·莱德布尔发现的。
液态铁碳合金在1147℃左右会发生共晶转变，含碳量为4.3%的液态铁碳合金会转化为含碳量为2.11%的奥氏体和6.67%的渗碳体两种晶体的机械混合物，其比例大约是1：1。
L4.3%→Ld(γ2.11%+Fe3C）随着温度的降低，莱氏体中总碳含量组成不变，但其中的组分奥氏体和渗碳体的比例在发生改变。
当温度降到727℃以下时，莱氏体中的奥氏体成分会发生共析转变，生成铁素体和渗碳体层状分布的珠光体。
γ0.77%→P(α
0.0218%+Fe3C)，所以727℃以下时，莱氏体分解生成铁素体和渗碳体层状分布的珠光体。
图10：莱氏体
相关信息
·紫外灯的两大常用无损检测行业标准[2018-9-4] ·高效液相色谱法的应用[2018-8-31]
·质量和价值达成的体系方法和途径[2018-8-21] ·组织的可持续发展离不开战略思维[2018-8-20] ·球墨铸铁件实现无冒口铸造的条件[2018-8-20] ·面向未来的质量，制造业开启拼板模式[2018-8-17] ·质量是融合出来的[2018-8-17]
·标准的整体性、体系性和权变性[2018-8-17]。
