一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。
本装置是电子式定时恒温器，可设置一星期为周期的运行程序。
通过该装置，可对安装环境内的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。
符合标准：符合欧盟法令：EN 60730-1 标准及其修订内容欧盟 B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟 E.M.C.89/336/EEC号法令及93/68/EEC修改法令EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节范围：10至35℃显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K探针传感器：NTC3%保护等级：IP20绝缘等级：热梯度：1K/15分输出：转换继电器触点容量：8（2.5）A250V~作用类型：1BU绝缘条件：正常环境最大工作温度：50℃储存温度：0-60℃防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、阳光、厨房）和门窗之处，安装高度离地面约1.5米。
（图5）安装见图6-7-8电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备1＝共用接线柱2＝常开接线柱3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规范安装定时恒温器。
电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。
常州汇邦全功能计数器说明书
器输出方式见表 1—1。 PAGE=6 上排显示计米，有 1 个设定值，设定范围 1~999999。下排显示线速度。继电
器输出方式见表 1—2。
PAGE=7 上排显示当前速度，下排显示下限速度，有 2 个设定值，设定范围 1~60000。
表 1—3
PV<SV1（小）
PV>SV2（大）
TIE1=0
第一路无输出
是相对第二个设定值的滞后量）。当此参数是负数时，表示提前量。
继电器吸合时间（TIE1、TIE2 和 TIE3）： TIE2 是相对第二路输出而设定的，当设为 0.0
时表示第二路没有输出，当设为 1.0 时表表示第一路继电器吸合时时间为 1 秒, 对第一路输出而设定的，当设为 0.0 时表示第一路没有输出。
表 1—2
PV=SV1（小）
PV=SV2（大）
TIE1=0
第一路无输出
TIE2=0
第二路无输出，第一路释放
TIE1=1.0 第一路吸合 1 秒钟释放 TIE2=1.0 第二路吸合 1 秒钟释放，第一路释放
TIE1=999.9 第一路吸合，不释放 TIE2=999.9 第二路吸合释放，不释放
PAGE=5 上排显示计米，有 1 个设定值，设定范围 1~999999。下排显示线速度。继电
-4-
JSD：短接线柱“10”和“11”全部计数值清零（线速度除外）
JSC：短接线柱“2”和“7”全部计数值清零（线速度除外）
二、工作方式图：
PAGE=0 和 PAGE=1 无设定值，不用设定,也无输出。 PAGE=2 上排显示计数，下排显示设定 1，有一个设定值，设定范围 1~999999。
表 1—1
3
4
5
智能温度控制器使用说明书
智科电子智能温度控制器使用说明书型号：TK40版本号：V 1.12010.4.6中国.四川德阳智科电子有限公司目录概述设备技术参数操作键说明控制过程说明菜单数码管显示定义维修和保养德阳智科电子一、概述智能温度控制器是为了解决单个风幕机独立工作而开发设计的控制器，是保证集成式加热器能在-35℃—60℃的低温环境下，能安全可靠运行而设计的一个重要附助控制设备。
该控制器最大的优点在于，风幕机的启停温度可以通过人工进行设置，独特的全开放式用户自设定界面,双线联机使用具备各自独立启动，在上电的瞬间，同时联机的几台控制器将通过“抢答”的形式来逐个启动控制器，这是本控制器改进后的亮点。
用户在使用TK40温度智能控制器时请仔细阅读本说明书及集成式加热器系统说明书，并严格按照说明书要求进行操作、检查、安装和维护。
二、设备技术参数1、ZK40温度智能控制器电源：12V 50HZ2、测量范围：-60℃—150℃3、测量精度：±1字4、分辨率：0.1字5、显示方式：测量值显示发光二极管工作状态显示6、使用环境：环境温度：-40℃—80℃工作温度：-35℃—60℃相对湿度：≤85RH7、结构：标准卡入式8、重量：250g三、操作键说明31、温度显示数码管在正常情况下，该4位数码管显示实际检测到的温度数值，此时对应的菜单代码为L002、菜单显示数码管在正常情况下，该3位数码管显示L00，代表意思是：上面4位数码管显示的是温度（以数值形式显示）或则显示“Erro”（故障）3、返回按键（BACK）：在参数设后，按下该键，3位菜单数码管将返回到正常状态“L00”；当4位数码管显示“Erro”时，在排除外部所有电气故障时，按下该键将一键清除内部故障锁存，控制器进入正常工作模式。
4、向上按键（UP）：在设定参数值时，该键用来增加数值；在进行菜单翻页时，该键用来上翻。
德阳智科电子5、向下按键（DOWN）：在设定参数时，该键用来减少数值；在进行菜单翻页时，该键用来下翻。
汇邦智能温度控制仪使用说明
CHB 系列 智能温度控制仪
使用说明书
首先感谢您选用汇邦产品，CHB 系列是公司潜心研发的普及型智能温度控制仪。它是以计算机芯片作主控
单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。产品具有测量精度高、控温准确稳
定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.
技术指标
PV
AT计 算
销售热线：0519-85132277
SV
售后服务：0519-89801568
传 真：0519-85108252
ON
OFF
ON
OFF
ON-OFF控 制
PID控 制
E-mail ：winpark@ 网 址：Http/
2013/7/4 版本号：V1.15
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) 尾缀
序号
⑴
⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻
⑼
⑽
⑾ 尾缀
名称
外型
控制方式 输入方式 输出方式 制冷方式 报警方式 输入类型 输出类型
制冷类型
报警类型
温度范围 电源输入类型
说
明
401: 48mm×48mm×85mm 402: 48mm×96mm×82mm
901: 96mm×48mm×82mm 702: 72mm×72mm×82mm
902: 96mm×96mm×82mm 168: 160mm×80mm×70mm
0：PID 控制
1: 位式控制
1：热电偶输入
2：热电阻输入
1：断续输出
0: 无制冷 1：位式制冷 2：比例制冷
0:无报警 1:上限报警 2:下限向下报警 3:下限向上报警

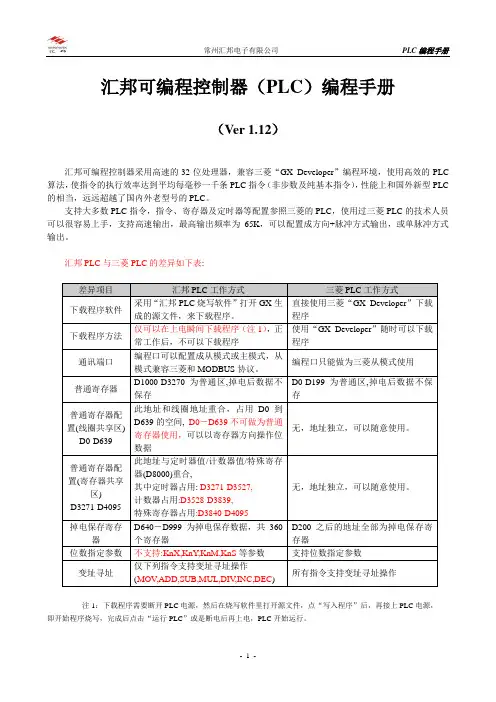

汇邦可编程控制器(PLC)编程手册
汇邦可编程控制器（PLC）编程手册（Ver 1.12）汇邦可编程控制器采用高速的32位处理器，兼容三菱“GX Developer”编程环境，使用高效的PLC 算法，使指令的执行效率达到平均每毫秒一千条PLC指令（非步数及纯基本指令），性能上和国外新型PLC 的相当，远远超越了国内外老型号的PLC。
支持大多数PLC指令，指令、寄存器及定时器等配置参照三菱的PLC，使用过三菱PLC的技术人员可以很容易上手，支持高速输出，最高输出频率为65K，可以配置成方向+脉冲方式输出，或单脉冲方式输出。
汇邦PLC与三菱PLC的差异如下表:注1：下载程序需要断开PLC电源，然后在烧写软件里打开源文件，点“写入程序”后，再接上PLC电源，即开始程序烧写，完成后点击“运行PLC”或是断电后再上电，PLC开始运行。
一、内部变量参数说明：注：普通寄存器D和其它寄存器及线圈是重合的，所以做某些D进行操作会影响到与其重合的其它数据，包括D0－D639（由线圈占用），D3271－D4095（由定时器，计数器及特殊寄存器占用），其它区域为普通寄存器。
二、掉电保存区注：定时器和计数器同时保存位状态。
四、支持的指令MC指令在兼容三菱编程方式的同时，如果在两个互斥MC（两个MC不存在嵌套，而且一个MC有效时，另一个MC必须无效）里，两个MC中都可以对同一个线圈进行输出，而不会产生双线圈问题。
例如在其中一个MC中，对Y0进行输出了，在另一个MC中也可以对Y0进行输出，而不会造成双线圈现象（GX会报双线圈错误，因为三菱PLC不支持）。
但在同一个MC中同样不允许双线圈。
注：除注明外，上述所有指令完全兼容三菱指令。
仅MOV（含MOVP,DMOV,DMOVP）指令支持间接寻址操作：Z/V。
其它指令可以对Z/V进行普通数据操作.五、特殊寄存器和线圈配置说明特殊寄存器六、高速计数器按如上图片进行配置:X0单路输入(C255): 此时X0做为高速输入,计数值在C255上,计数器可独立于梯形图程序运行,就是说即使梯形图里没有相应的计数器程序,也可以用通讯方式读到正确的计数值.X0/X1双路输入(C255/C254):此时X0的计数值在C255上,X1的计数值在C254上,其它同上.正交编码输入(*2/C255):X0和X1为正交编码的A相和B相进行输入,双倍计数,计数值在C255上.正交编码输入(*4/C255):X0和X1为正交编码的A相和B相进行输入,四倍计数,计数值在C255上.七、高速输出相关本PLC的高速输出在用法上与三菱有所不同，输出口为固定端口，不可改变。
CHB 系列1-2(1)温控仪表说明书
接线说明A714+81AC220V50Hz G2 -G2 -G1 +G1 +O U T 2/A L M41113O U T 1126510932-B B图1 图2注： 1.图1中OUT1为主输出，如是AC 30A/220V 则仅有一对常开点；OUT2 一般用于报警或制冷2.图2为移项表的接线图，OUT1与OUT2为同时输出3. 继电器触点输出。
触点AC 3A/220V （阻性负载）4.逻辑电平（用于固态继电器）DC 0~12V ，输出的最大电流值5.双向可控硅过零触发，用于控制晶闸管输出接线图：①继电器触点开关输出(NO ：常开) ②逻辑电平输出 ③ 双向可控硅过零触发输出NLJOUTOUTG1G2LNOUTLRSSRN仪表自整定功能 启动自整定：1. 启动自整定时，加热系统须处在工作状态，测温温度要求低于设定温度。
2. 按“SET ”键约5秒，进入参数设定状态，连续按“SET ”键 直至出现参数“LKV ”，将此参数值改为1。
再按“SET ”键至出现参数“ATV ”时，输入相应自整定类型号（1,2，3可选，一般用1），按“SET ”键约5秒AT 灯亮，SV 数据闪动，仪表开始自整定。
3. 长按“<”或“Ⅴ”键约5秒后放开，可以直接进入自整定状态自整定结束后，AT 灯灭，仪表自动运算出一组适合加热系统的参数，仪表按新的PID 参数进行控制。
新的PID 参数可在仪表上查找。
AT开始AT结束AT计算SVPVON ON OFF OFFPID控制ON-OFF控制CHB 系列 智能温度控制仪使用说明书首先感谢您选用汇邦产品，CN 系列是公司潜心研发的普及型智能温度控制仪。
它是以计算机芯片作主控单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。
产品具有测量精度高、控温准确稳定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.技术指标额定电压 180V ～240V ，50Hz 电源功耗 5W 准确度等级 1级 分辨率 1℃环境温度 0℃～50℃ 相对湿度 35%～85%（无冷凝） 接线方式接线端子产品符合《Q/320401HBD001-2000XMT 系列PID 智能温度调节仪》标准的要求型号编制说明CHB □ □ □ □ □ □ □ □ □ □ □ (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11)序 号 名 称 说 明⑴ 外 型 401: 48mm*48mm*100mm 402: 48mm*96mm*65mm 702: 72mm*72mm*85mm 902: 96mm*96mm*65mm ⑵ 控制方式 0：PID 控制 1: 位式控制 ⑶ 输入方式 1：热电偶输入 2：热电阻输入 ⑷ 输出方式 1：断续输出⑸ 制冷方式 0: 无制冷 1：位式制冷 2：比例制冷 ⑹ 报警方式 0:无报警 1:上限报警 2:下限报警 ⑺ 输入类型 1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度 ⑻输出类型1：继电器触点开关输出 2:逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管） ⑼制冷类型0：无制冷输出 1：继电器触点开关输出 2：逻辑电平输出（用于控制SSR ）3：单相可控硅过零触发输出（用于控制晶闸管）®地 址：江苏省常州市新北区天安工业村A 加6楼总 机：9 销售热线：7 售后服务：2 传 真：2E-mail ：网 址：Http/版本号/修改号：1/2B B -239105612O U T 113114O U T 2G1 -G1 -G2 +G2 +AC220V50Hz18+147A。
CLD8801电采暖温控器操作说明书免费下载
公司：常州市永伟电子有限公司地址：江苏省常州市天宁区工舍路431-1一，简介1，CLD8801电加热温控器专用于电缆，电热膜等电加热系统的自动温度控制；是双温双控式温控器；2，CLD8801具有自由，日程和定时三种工作模式；在自由模式下，CLD8801的设定温度完全由人为控制；在日程模式下，CLD8801在一天24小时内可工作在事先设定的1-6个时段的工作状态（关机，不同的设定温度），同时还具有自由模式的功能，即环境温度还可以进行人为设定；在定时模式下，只有在人为设定了定时时间和温度后才能工作在定时模式下，可设定定时开机和定时关机，在定时运行时环境温度也可以进行人为设定；3，大数字显示，在远处可清楚看到环境温度值；4，背光显示（可选）；5，加热/待机指示灯，在远处可清楚地看到电加热系统的工作状态，更方便使用者随时了解和控制耗电情况；6，防冻功能；开机和待机状态下，环境温度低于8摄氏度自动启动加热；7，彻底关机功能；8，童锁功能；9，异常状态的实时监控功能；二，显示和按键说明1， 液晶面板显示说明 2，面板功能说明图1 图2 图3三，常用操作指南1， 开机/关机 【设置/开关】+【上调】2， 切换工作模式 【切换/退出】——自由/日程/定时顺序切换3， 调节环境设置温度 【上调】或【下调】——8-33℃循环显示4， 童锁 【下调】+【切换/退出】5， 恢复出厂设置 【设置/开关】+【切换/退出】6， 彻底关机 【上调】+【切换/退出】四，功能和操作说明1， 正常使用（1） 通电后状态或待机状态正常安装（见图3）后，接通交流电，CLD8801的电源指示灯亮，液晶屏左下角显示OFF ，即待机状态；（2） 开机/待机开机：待机状态下按【设置/开关】键不放，再按【上调】，然后松开2键，液晶屏显示温度值，时间等内容，OFF 消失；显示内容说明：右边大数字显示当前环境温度，左上角显示地热材料温度，左边中间显示工作模式，左下角显示时间（见图1）；指示灯显示红灯（地热材料在加热）或绿灯（地热材料不加热）；待机：开机状态下，按【设置/开关】键不放，再按【上调】，然后松开2键，OFF 显示，液晶屏上内容消失；（3） 工作模式切换待机状态下，按【切换/退出】键，工作模式在“自由”、“日程”和“定时”模式之间顺序切换；“日程”或“定时”无效时，不能切换到“日程“或“定时”模式；（4） 设定环境温度待机状态下，按【上调】或【下调】键，环境温度值变换显示为设定温度值，并随按键在8-33摄氏度之间顺序变化，当设定值大于环境温度值，指示灯亮红色，反之，亮绿色；设定好温度值，按【切换/退出】键（或10秒钟无按键）退出设定，显示环境温度值，如指示灯亮红色，地热开始加热；（5）定时设置开机或待机后（参见2-（3）），到设定时间，温控器自动开机/待机；（6）当地热加热温度超过保护温度设定值，停止加热，指示灯亮绿色，不管环境温度是否达到环境温度设定值；（7）彻底关机/开机：在开机状态下，按【上调】键不放，再【切换/退出】键，松开2键，指示灯灭，液晶全无显示；反之，在彻底关机状态下，按【上调】键不放，再【切换/退出】键，松开2键，开机。
多路温控模块
1.6.1 外观尺寸.................................................................................................................................................................7
1.10 布线说明........................................................................................................................................................................13
3.1.2 量程设置...............................................................................................................................................................23
1.7
传感器输入接线示例 ......................................................................................................................................................9
1.1
概述 .................................................................................................................................................................................. 1
温湿度模块 AM2001 AMT2001 产品手册说明书
温湿度模块AM2001/AMT2001 产品手册更多详情请登陆：一、产品概述AM2001/AMT2001是湿敏电容型温湿度传感器，其中AM2001是单湿型，AMT2001是温湿度一体型传感器；传感器信号采用模拟电压输出方式；本模块具有精度高，可靠性高，一致性好，且已带温度补偿，确保长期稳定性好，使用方便及价格低廉等特点，尤其适合对质量、成本要求比较苛刻的企业使用图1实物图图2外形尺寸（单位：mm）二、应用范围暖通空调、加湿器、除湿机、通迅、大气环境监测、工业过程控制、农业、测量仪表等应用领域。
三、产品亮点低功耗，小体积、带温度补偿、单片机校准线性输出、使用方便、成本低、完全互换、超长的信号传输距离、精确校准。
四、产品选型区别仅仅是增加了温度，其他功能一样，此后不再重复说明。
五、接口定义5.1 引脚分配表1：引脚分配图3：引脚分配图5.2 电源引脚（VDD GND）该模块的供电电压范围为4.5V - 5.5V,建议供电电压为5.0V。
5.3 电压输出信号线（Hout）湿度信号从该信号线以电压的形式输出，电压输出范围为0-3V，具体湿度与电压关系请参照电压与湿度特性表（表6）。
5.4 温度输出信号线（Tout）温度输出有两种选择：第一种：模拟信号输出.所接传感器为LM35，测温范围为0-80℃，+10.0mv/℃线性刻度系数，0℃时输出0.0V；连接方式为图4中的第3种接线方式；第二种：温度传感器为10K NTC B.3435热敏电阻而非模拟信号输出，用户需另加读取电路。
特殊注意：客户在购买本产品时，须注明温度传感器的类型，如接NTC10K热敏电阻须说明连接方式；如无说明，则默认为LM35模拟型温度传感器，按图4中的第3种连接方式，输出0-0.8V的电压信号。
客户如特殊要求请注明或在线咨询。
5.5温度传感器接线方式示意图图4：温度接线方式示意图六、传感器性能6.1 相对湿度表2：相对湿度性能表[1] 此精度为出厂时检验时，传感器在25℃和5V，条件下测试的精度指标，其不包括迟滞和非线性，且只适合非冷凝环境。
邦普水冷模块机控制器使用说明书
安全注意事项】【责任声明】说明书若有变动，我们不会另行通知，谨以致歉！【技术规格】【LY514A 安装及尺寸】【LY514A 介绍】集控接口(RS-485)5输出指示LED 416路继电器输出31电源输入线控器接口(Easybus)716路开关量输入108NTC 路温度9三相电相序欠相检测22路电流互感器82路步进电机接口12输入指示LED 112路步进电机电源跳线13下载接口16SR1-()级联模块地址选择17功能开关156级联接口(Easybus)142位数码管显示18SR2-集控地址选择19点检按键注：详细接线请参考电气连接示意图[]20备用跳线目录1. 控制逻辑 (1)1.1 预热 (1)1.2 能量调节 (1)1.2.1 开机时的能量调节 (1)1.2.2 正常运行时的能量调节 (2)1.2.3 制冷能量调节 (3)1.2.4 制热能量调节 (4)1.3 防冻逻辑 (5)1.3.1 空调侧防冻 (5)1.3.2 水源侧防冻 (6)1.3.3 热水泵防冻 (7)1.4 辅助电加热 (8)1.5 自动模式 (8)1.6 余热回收 (8)1.7 冷却塔风机控制 (9)1.8 机组启停控制 (9)2. 电子膨胀阀逻辑 (9)2.1 基本逻辑 (10)2.1.1 初始开度 (10)2.1.2 过热度目标值 (10)2.1.3 阀调节限制 (11)2.1.4 复位处理 (11)2.2 控制算法 (12)2.2.1 PID算法 (12)2.2.2 偏差模糊算法 (12)3. 操作说明 (12)3.1 开机与停机 (12)3.2 运行模式选择方式（SW1.3） (12)3.3 故障复位说明 (13)3.4 送风机型说明 (13)3.4.1 输入输出对应 (13)3.4.2 防冷风功能 (13)3.4.3 送风机暂停 (14)4. 各种保护 (14)5. 系统维护 (16)5.1 功能介绍 (16)5.2 系统维护提醒 (17)5.3 举例 (17)6. 密码管理 (17)7. 参数管理 (17)附录1. 电气连接示意图 (18)附录2. 状态号列表 (19)附录3. 参数设置 (20)附录3.1 机器参数设置表 (20)附录4. 故障表 (27)附录4.1 故障检测说明 (27)附录4.2 故障代码查询 (29)附录5. 版本更改说明.................................................................................................................. 错误!未定义书签。
温控模块使用说明书
温控模块使用说明书温控模块使用说明书版本：V3.101．技术指标1、传感器：K，J，E，N，R，S，T型热电偶2、路数：8路3、分辨率：0.1℃4、电路精度：±0.2℃5、冷端补偿误差：<±2℃3、50Hz与60Hz工频干扰抑制：CMR>120dB NMR>80dB4、热电偶输入过压保护：±24V8、开关量输出：12路集电极开路输出，每路最大电流200mA9、通讯接口：RS485，波特率可选1200-115200，通信地址可选1-5910、供电电源：24V11、功耗：<3W12、环境温度:0℃～60℃13、相对湿度：<85%无凝结2．外型尺寸与安装图1为模块底部外型装配图，外型尺寸为145×90×40（单位mm），模块装配在工业标准导轨上。
此外，模块两侧各有2个固定孔，孔径为4mm，也可以用螺丝通过这4个固定孔将模块固定。
建议采用垂直安装，热电偶输入端子朝下，输出端子朝上，以方便模块散热。
图1模块底部外型装配图3指示灯、端子、接线和接地给模块上电后，电源指示灯亮；运行指示灯闪烁，表示CPU运行正常。
模块的12个输出都有相应的指示灯，某一路有输出时对应的指示灯亮，断开输出时对应的指示灯熄灭。
L1～L8分别对应第1路输出～第8路输出（Y1-Y8）。
L9～L12分别对应自由输出1～自由输出4（Y9-Y12）。
连接电阻性负载（例如固态继电器）时可按图2或图3接线。
连接电感性负载（例如电磁继电器）时按图3接线，该接法会接通模块内的续流二极管。
第1路热电偶1+接第1路热电偶的正端；第1路热电偶1-接第1路热电偶的负端。
其它各路的连接如此类推。
Y1-Y8端子是第1-8路热电偶的控温输出接线端子，Y9-Y12端子是第1-4路自由输出口接线端子。
X1端子是输入口，输入低电平有效。
模拟地（G0）用于接各热电偶的屏蔽层或负端。
图2温控模块接线图，输出接阻性负载图3温控模块接线，输出接感性或负性负载正确接地可以防止共模电压干扰，共模电压过高会使模块产生测量误差或者使测量的数据不稳定，甚至损坏模坏。
温湿度控制器使用说明书
恒温恒湿控制系统使用说明书天英科技创新协会一、 概述 恒湿恒温控制器用于封闭空间温湿度控制，通过传感器采集，与执行设备构成闭环回流系统。
温湿度传感器采用模拟器件设计，其抗干扰能力强，传输距离远，精度准确。
并具备抗潮湿、抗腐蚀等优点。
设备面板如下图所示：恒温恒湿控制器加湿温度湿度▲▲●加湿恒湿去湿定时加湿加温恒温制冷风机%RH 菜单 设定 设定 加数 减数 确定℃温度上限 温度下限 湿度上限 湿度下限实时温度实时湿度二、 功能特点1、 上电校准功能，可对温湿度传感器进行自动校准；2、 湿度范围可根据客户要求任意设定。
示例：如设定上限湿度95%，下限湿度75%，也就是说湿度在75%-95%之间范围内循环加湿和去湿动作。
如湿度低于74%值，立即启动加湿设备工作。
如湿度高于96%值，立即启动去湿设备工作；3、 定时模式+自动模式双重控制；4、 手动一键加湿；5、 可设定温湿度会差范围；6、 特殊客户要求型号：温度+湿度自动控制系统可定制；三、仪表输出四路继电器输出，每个继电器最大负载AC220V/10A。
四、技术指标1、测控范围：温度：0～100℃湿度：0～100%RH2、控温灵敏度：±0.1℃控湿灵敏度：±1%RH3、测温精度：±0.5%F.S.±1个字测湿精度：±3%RH F.S.±1个字4、电控定时范围：工作时间--0～99秒、0～99分停止时间--0～99秒、0～99分5、控制输出接点最大功率：控温、电流5A/AC220V；控湿、电流5A/AC220V；控时、电流5A/AC220V6、仪表工作环境：0～45℃，相对湿度不大于85%7、仪表工作电压：AC220V±10% 50HZ；仪表功耗：约6瓦五、使用方法时间按一下间和开启时间，通过加数、减数键设定大小，按确定键保存并退出。
常州汇邦温控仪表多段设置方法
汇邦GR818系列仪表多段控制设置方法汇邦快乐创新2015-12-25例如要这样一段控制效果：起初环境温度30℃，30分钟温度要升到80℃，恒温1小时后，15分钟温度要再往上升到120℃，恒温2小时后，30分钟温度要升到200℃，恒温45分钟后，30分钟温度降到140℃，然后一直保持140℃，直到人工切换段号或复位多段控制。
1.首先把此仪表在不为多段控制模式下，在对应设备上做一次自整定。
2.参数：升温时间“t-t”单位为分钟。
温度测量页面长按“SET”键3秒后松手上排显示“LOCK”，下排显示“0”参数锁页面单击一次SET键，下排“0”闪烁按“Λ”或“V”键，把下排改成“8888”闪烁单击一次SET键，下排停止闪烁参数锁页面连续单击“Λ”键至上排显示‘SVC’下排显示‘dir’温度多段控制页面单击一次“SET“键，上排显示“MODE: 下排显示”0“单击一次”SET “下排”0”闪烁按“Λ”或“V”键，将”0“改成”2“闪烁单击一次”SET”下排“2”停止闪烁MODE页面连续单击“Λ”或“V”键上排显示“SET”下排显示“dir”SET页面单击一次“SET”上排显示“t-Id”下排显示“（00）”段号（00）段页面单击一次“Λ”键上排显示“t-sp”下排显示“数值”单击一次SET键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“30”闪烁，单击一次“SET”键下排停止闪烁（设定个起始温度）第（00）段设定温度页面单击一次“Λ”键上排显示“t-t”下排显示“0”单击一次”SET“键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“30”闪烁，单击一次”SET”键下排停止闪烁第（00）段升温时间页面连续单击“Λ”键切换到上排显示“T-ID”，下排显示“（00）”，单击一次SET键下排“（00）”闪烁，按“Λ”键把下排改成“（01）”闪烁，单击一次“SET”键，下排“（01）”停止闪烁段号（01）段页面单击一次“Λ”键上排显示“t-sp”下排显示“数值”单击一次”SET“键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“80”闪烁，单击一次”SET“键下排停止闪烁第（01）段设定温度页面单击一次“Λ”键上排显示“t-t”下排显示“数值”，单击一次SET键，下排“数值”闪烁，按“Λ”或“V”键把下排改成“60”闪烁，单击一次”SET“键下排停止闪烁第（01）段升温时间页面连续单击“Λ”键切换到上排显示“t-ID”，下排显示“（01）”，单击一次SET键下排“（01）”闪烁，按“Λ”键把下排改成“（02）”闪烁，单击一次”SET键“，下排“（02）”停止闪烁。
applent ab4202 04 08 多路温度测试仪用户手册说明书
AB4202/04/08多路温度测试仪Rev.C3固件说明：适用于主程序RevC1.0及以上的版本@Instruments常州安柏精密仪器有限公司.江苏省常州市武进区漕溪路9号联东U谷14栋电话：*************传真：*************销售服务电子邮件: *****************技术支持电子邮件: ****************©2005-2023 Applent Instruments Ltd.声明根据国际版权法，未经常州安柏精密仪器有限公司（Applent Instruments Inc.）事先允许和书面同意，不得以任何形式复制本文内容。
安全信息为避免可能的电击和人身安全，请遵循以下指南进行操作。
免责声明用户在开始使用仪器前请仔细阅读以下安全信息，对于用户由于未遵守下列条款而造成的人身安全和财产损失，安柏仪器将不承担任何责任。
仪器接地为防止电击危险，请连接好电源地线。
不可在爆炸性气体环境使用仪器不可在易燃易爆气体、蒸汽或多灰尘的环境下使用仪器。
在此类环境使用任何电子设备，都是对人身安全的冒险。
不可打开仪器外壳非专业维护人员不可打开仪器外壳，以试图维修仪器。
仪器在关机后一段时间内仍存在未释放干净的电荷，这可能对人身造成电击危险。
不要超出本说明书指定的方式使用仪器超出范围，仪器所提供的保护措施将失效。
警告：不要加直流电压或电流到测试端，否则会损坏仪器。
安全标志：设备由双重绝缘或加强绝缘保护废弃电气和电子设备(WEEE) 指令2002/96/EC切勿丢弃在垃圾桶内有限担保和责任范围常州安柏精密仪器有限公司（以下简称Applent）保证您购买的每一台AB4202/4204/4208在质量和计量上都是完全合格的。
此项保证不包括保险丝以及因疏忽、误用、污染、意外或非正常状况使用造成的损坏。
本项保证仅适用于原购买者，并且不可转让。
自发货之日起，Applent提供玖拾（90）天保换和贰年免费保修，此保证也包括VFD或LCD。
