r/mm 160 175 185 200 210 225 235 245 255 265
g/mm 280 250 230 200 180 150 130 110 90 70
踏板要求：
2、踏板的前后深度应≥80mm，相邻两踏板的前后方向重叠应 ≥10mm，≤35mm。在同一梯段所有踏板间距应相同。踏板 间距宜为225~255mm。
2、由踏棍中心线到梯子后侧建构筑物或设备的 连续性表面垂直距离应≥180mm。对非连续 性障碍物，垂直距离应≥ 150mm 。 （成人鞋子长度300mm左右）
3、对未设防护笼的梯子，梯子中心线到侧面最 近的永久性物体的距离应≥ 380mm。
非连续性表面
4、对前向的进出式梯子，顶端踏棍上表面与到 达平台或屋面平齐，由踏棍中心线到前面最 近的结构、建筑物或设备边缘的距离应为 180mm~300mm，必要时应提供引导平台使 通过距离减少至180mm~300mm。
连续性表面
非连续性表面 连续性表面
梯段高度及防护要求
1、单段梯高宜≤10m，攀登高度大于 10m时宜采用多段梯，梯段水平交错 布置，并设梯间平台，平台垂直间距 宜为6m。单段梯及多段梯的梯高均应 ≤15m。
2、单梯段高度大于3m时宜设置安全护 笼。单梯段高度大于7m时，应设置安 全护笼。当攀登高度小于7m，但梯子 顶部在地面、地板或屋顶之上高度 （坠落高度）大于7m时，也应设安全 护笼。
子，且每一部分的梯框平行于另一部分的梯框。 其长度可以通过一次升降一个梯级来改变。
人字梯：一种自行支撑的便携式梯子，形状
类似人字，长度不能调节。

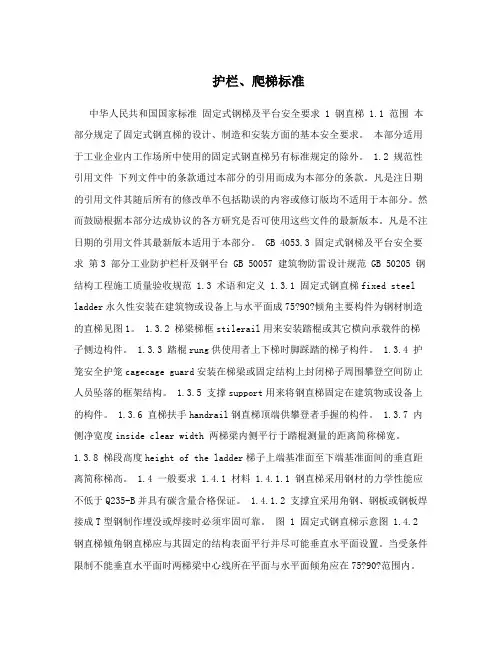

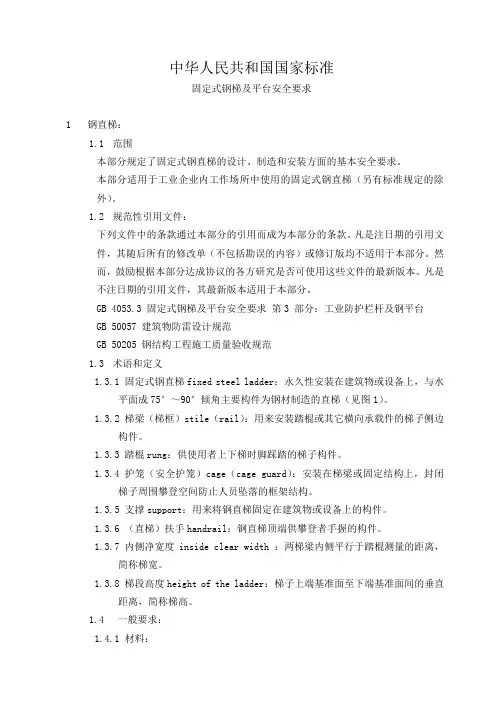

固定式钢直梯技术标准
❖ 1、梯梁：用来安装踏棍或其他横向承载
件的梯子侧边构件。
❖ 2、踏棍：使用者上下梯子时脚踩踏的梯
子构件。
❖ 3、护笼笼箍 ❖ 4、护笼立杆 ❖ 5、栏杆 ❖ H、梯段高：梯子上端基准面至 基准面
≥80mm
障碍物的垂直方向距离
应不小于2000mm。
≥2m
踏板要求：
1、在同一梯段内，踏步高与踏步宽的组合应保持一 致。踏步高与踏步宽的组合应符合550≦g+2r≦700， 常用取600。常用的钢斜梯倾角与对应的踏步高r、 踏步宽g组合 见下表
倾角a/（°） 30 35 40 45 50 55 60 65 70 75
3、在室外安装的钢直梯和连接部分的雷电保护，连接和接 地附件应符合GB50057的要求。
4、无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结 构、建筑物或设备上。（当梯梁采用60×10mm的扁钢， 梯子内侧净宽度为400mm时，相邻两对支撑的竖向间距 应≤3m。）
空间环境要求
1、对未设防护笼的梯子，由踏棍中心线到攀登 面最近的连续性表面的垂直距离应≥760mm。 对于非连续性障碍物，垂直距离应≥600mm。
（成人肩宽约600mm）
400~600mm
向上延伸1050
225~300mm ≤450mm
ห้องสมุดไป่ตู้
护笼要求
1、护笼宜采用圆形结构，应包括一张水平 笼箍和至少5根立杆。
2、水平笼箍采用不小于50 ×6 mm的 扁钢，立杆采用不小于40×5 mm 的扁钢。水平笼箍应固定到梯梁上，立 杆应在水平笼箍内侧并间距相等，与其 牢固连接。
3、护笼内侧深度由踏棍中心线起应≥650 mm，≤800 mm。圆形护笼的直径应 为650 ~800 mm，其他形式的护笼内侧宽度应≥650 mm，≤800 mm。护笼 内侧应无任何突出物。
4、水平笼箍垂直间距应≤1500 mm。立杆间距应≤ 300 mm，均匀分布。护笼 各构件形成的最大空隙应≤0.4㎡。
（优选）爬梯护栏平台标准及 压力管道标识规定
爬梯分类
固 定 式 钢 梯
爬梯
移 动 扶 梯
钢直梯：永久性安装在建筑物或设备
上，与水平面呈75°~90°倾角，主要构 件为钢材制造的直梯
钢斜梯：永久性安装在建筑物或设备上，
与水平面成30°~75°倾角的踏板钢梯
盘梯
直梯：梯长不可调的非自支撑的梯子
伸缩梯：由两部分或三部分组成的便携式梯
3、圆形踏棍直径应≥20mm，≤35mm（便 于抓握）。若采用其他截面形状的踏棍，
其水平方向深度不应小于20 mm。 4、梯梁应采用不小于60 ×10 mm的扁钢，
或具有等效强度的其他实心或空心型材。 5、前向进出式梯子的顶部踏棍不应省略。
梯梁延长段宜为喇叭型扩大，以使梯梁 顶部内侧水平间距≥600 mm，≤760 mm。
5、护笼底部距梯段下端基准面应≥2100 mm，≤3000 mm。
固定式钢斜梯技术标准
中间栏杆
立柱 扶手 踏步宽
踏板 梯梁（梯框）
踏步高
梯跨
梯高
总体要求
1、梯高宜≤5m，单梯段的梯高应≤6m，梯级数宜 ≤16。大于5m时宜设梯间平台（休息平台），分 段设梯。
2、与水平面的倾角应在30°~75°范围内，优选 倾角为30°~35°。偶尔性进入的最大倾角宜为 42°。经常性双向通行的最大倾角宜为38°。
3、当护笼用于多段梯时，每个梯段应与 相邻的梯段水平交错并由足够的间距， 设有适当空间的安全进、出引导平台， 以保护使用者的安全。
踏棍及梯梁要求
1、踏棍长度应为400~600mm，同一梯段
上应相同。由于工作面所限，攀登高度 在5m以下时，梯子内侧净宽度可小于 400mm，但不应小于300mm。 2、相邻踏棍垂直距离应为225~300mm， 且应相等。最下端踏棍距基准面距离应 ≤450mm。
的垂直距离，简称梯高。
❖ h、栏杆高 ❖ s、踏棍间距；
总体要求：
1、钢直梯应与固定的结构表面平行并尽可能垂直水平面设 置。当条件限制不能垂直水平面时，两梯梁中心线所在 平面与水平面倾角应在75°~90°范围内。
2、制造安装工艺应确保梯子及其所有部件的表面光滑、无 锐边、尖角、毛刺或其他可能对梯子使用者造成伤害或 妨碍其通过的外部缺陷。
总体要求
3、斜梯内侧净宽度应≥450mm，宜≤1100mm。单 向通行：宜600mm， 经常性单向通行及偶尔双向通行：宜800mm， 经常性双向通行：宜1000mm。
总体要求
4、在斜梯使用者上方，由
踏板突缘前端到上方障
碍物沿梯梁中心线垂直
测量距离不小于1200mm。 障碍物
由踏板突缘前端到上方
≥1.2m
g/mm 280 250 230 200 180 150 130 110 90 70
踏板要求：
2、踏板的前后深度应≥80mm，相邻两踏板的前后方向重叠应 ≥10mm，≤35mm。在同一梯段所有踏板间距应相同。踏板 间距宜为225~255mm。
2、由踏棍中心线到梯子后侧建构筑物或设备的 连续性表面垂直距离应≥180mm。对非连续 性障碍物，垂直距离应≥ 150mm 。 （成人鞋子长度300mm左右）
3、对未设防护笼的梯子，梯子中心线到侧面最 近的永久性物体的距离应≥ 380mm。
非连续性表面
4、对前向的进出式梯子，顶端踏棍上表面与到 达平台或屋面平齐，由踏棍中心线到前面最 近的结构、建筑物或设备边缘的距离应为 180mm~300mm，必要时应提供引导平台使 通过距离减少至180mm~300mm。
连续性表面
非连续性表面 连续性表面
梯段高度及防护要求
1、单段梯高宜≤10m，攀登高度大于 10m时宜采用多段梯，梯段水平交错 布置，并设梯间平台，平台垂直间距 宜为6m。单段梯及多段梯的梯高均应 ≤15m。
2、单梯段高度大于3m时宜设置安全护 笼。单梯段高度大于7m时，应设置安 全护笼。当攀登高度小于7m，但梯子 顶部在地面、地板或屋顶之上高度 （坠落高度）大于7m时，也应设安全 护笼。
子，且每一部分的梯框平行于另一部分的梯框。 其长度可以通过一次升降一个梯级来改变。
人字梯：一种自行支撑的便携式梯子，形状
类似人字，长度不能调节。
固定式钢直梯技术标准
❖ 1、梯梁：用来安装踏棍或其他横向承载
件的梯子侧边构件。
❖ 2、踏棍：使用者上下梯子时脚踩踏的梯
子构件。
❖ 3、护笼笼箍 ❖ 4、护笼立杆 ❖ 5、栏杆 ❖ H、梯段高：梯子上端基准面至 基准面
≥80mm
障碍物的垂直方向距离
应不小于2000mm。
≥2m
踏板要求：
1、在同一梯段内，踏步高与踏步宽的组合应保持一 致。踏步高与踏步宽的组合应符合550≦g+2r≦700， 常用取600。常用的钢斜梯倾角与对应的踏步高r、 踏步宽g组合 见下表
倾角a/（°） 30 35 40 45 50 55 60 65 70 75
3、在室外安装的钢直梯和连接部分的雷电保护，连接和接 地附件应符合GB50057的要求。
4、无基础的钢直梯，至少焊接两对支撑，将梯梁固定在结 构、建筑物或设备上。（当梯梁采用60×10mm的扁钢， 梯子内侧净宽度为400mm时，相邻两对支撑的竖向间距 应≤3m。）
空间环境要求
1、对未设防护笼的梯子，由踏棍中心线到攀登 面最近的连续性表面的垂直距离应≥760mm。 对于非连续性障碍物，垂直距离应≥600mm。
（成人肩宽约600mm）
400~600mm
向上延伸1050
225~300mm ≤450mm
ห้องสมุดไป่ตู้
护笼要求
1、护笼宜采用圆形结构，应包括一张水平 笼箍和至少5根立杆。
2、水平笼箍采用不小于50 ×6 mm的 扁钢，立杆采用不小于40×5 mm 的扁钢。水平笼箍应固定到梯梁上，立 杆应在水平笼箍内侧并间距相等，与其 牢固连接。
3、护笼内侧深度由踏棍中心线起应≥650 mm，≤800 mm。圆形护笼的直径应 为650 ~800 mm，其他形式的护笼内侧宽度应≥650 mm，≤800 mm。护笼 内侧应无任何突出物。
4、水平笼箍垂直间距应≤1500 mm。立杆间距应≤ 300 mm，均匀分布。护笼 各构件形成的最大空隙应≤0.4㎡。
（优选）爬梯护栏平台标准及 压力管道标识规定
爬梯分类
固 定 式 钢 梯
爬梯
移 动 扶 梯
钢直梯：永久性安装在建筑物或设备
上，与水平面呈75°~90°倾角，主要构 件为钢材制造的直梯
钢斜梯：永久性安装在建筑物或设备上，
与水平面成30°~75°倾角的踏板钢梯
盘梯
直梯：梯长不可调的非自支撑的梯子
伸缩梯：由两部分或三部分组成的便携式梯
3、圆形踏棍直径应≥20mm，≤35mm（便 于抓握）。若采用其他截面形状的踏棍，
其水平方向深度不应小于20 mm。 4、梯梁应采用不小于60 ×10 mm的扁钢，
或具有等效强度的其他实心或空心型材。 5、前向进出式梯子的顶部踏棍不应省略。
梯梁延长段宜为喇叭型扩大，以使梯梁 顶部内侧水平间距≥600 mm，≤760 mm。
5、护笼底部距梯段下端基准面应≥2100 mm，≤3000 mm。
固定式钢斜梯技术标准
中间栏杆
立柱 扶手 踏步宽
踏板 梯梁（梯框）
踏步高
梯跨
梯高
总体要求
1、梯高宜≤5m，单梯段的梯高应≤6m，梯级数宜 ≤16。大于5m时宜设梯间平台（休息平台），分 段设梯。
2、与水平面的倾角应在30°~75°范围内，优选 倾角为30°~35°。偶尔性进入的最大倾角宜为 42°。经常性双向通行的最大倾角宜为38°。
3、当护笼用于多段梯时，每个梯段应与 相邻的梯段水平交错并由足够的间距， 设有适当空间的安全进、出引导平台， 以保护使用者的安全。
踏棍及梯梁要求
1、踏棍长度应为400~600mm，同一梯段
上应相同。由于工作面所限，攀登高度 在5m以下时，梯子内侧净宽度可小于 400mm，但不应小于300mm。 2、相邻踏棍垂直距离应为225~300mm， 且应相等。最下端踏棍距基准面距离应 ≤450mm。
的垂直距离，简称梯高。
❖ h、栏杆高 ❖ s、踏棍间距；
总体要求：
1、钢直梯应与固定的结构表面平行并尽可能垂直水平面设 置。当条件限制不能垂直水平面时，两梯梁中心线所在 平面与水平面倾角应在75°~90°范围内。
2、制造安装工艺应确保梯子及其所有部件的表面光滑、无 锐边、尖角、毛刺或其他可能对梯子使用者造成伤害或 妨碍其通过的外部缺陷。
总体要求
3、斜梯内侧净宽度应≥450mm，宜≤1100mm。单 向通行：宜600mm， 经常性单向通行及偶尔双向通行：宜800mm， 经常性双向通行：宜1000mm。
总体要求
4、在斜梯使用者上方，由
踏板突缘前端到上方障
碍物沿梯梁中心线垂直
测量距离不小于1200mm。 障碍物
由踏板突缘前端到上方
≥1.2m
