小模数齿轮规格表

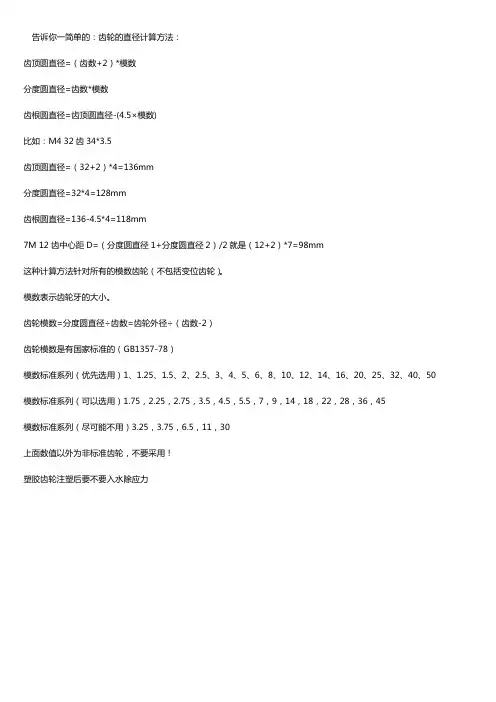

齿轮模数齿数直径表【一览表】
告诉你一简单的：齿轮的直径计算方法：齿顶圆直径=（齿数+2）*模数分度圆直径=齿数*模数齿根圆直径=齿顶圆直径-(4.5×模数)比如：M4 32齿34*3.5齿顶圆直径=（32+2）*4=136mm分度圆直径=32*4=128mm齿根圆直径=136-4.5*4=118mm7M 12齿中心距D=（分度圆直径1+分度圆直径2）/2就是（12+2）*7=98mm这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数=齿轮外径÷（齿数-2）齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50 模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45模数标准系列（尽可能不用）3.25，3.75，6.5，11，30上面数值以外为非标准齿轮，不要采用！塑胶齿轮注塑后要不要入水除应力精确测定斜齿轮螺旋角的新方法Circular Pitch （CP）周节齿轮分度圆直径d的大小可以用模数(m)、径节(DP)或周节(CP)与齿数(z)表示径节P(DP)是指按齿轮分度圆直径(以英寸计算)每英寸上所占有的齿数而言径节与模数有这样的关系: m=25.4/DPCP1/8模=25.4/DP8=3.175 3.175/3.1416(π)=1.0106模1) 什么是「模数」？模数表示轮齿的大小。
R模数是分度圆齿距与圆周率（π）之比,单位为毫米(mm)。
除模数外,表示轮齿大小的还有ＣＰ（周节：Circular pitch）与ＤＰ（径节：Diametral pitch）。
【参考】齿距是相邻两齿上相当点间的分度圆弧长。
2) 什么是「分度圆直径」？分度圆直径是齿轮的基准直径。
决定齿轮大小的两大要素是模数和齿数、分度圆直径等于齿数与模数(端面)的乘积。
齿轮模数标准值表
齿轮模数标准值表
锥齿轮模数标准值表
1、定义
锥齿轮模数是指锥齿轮内径和外径和锥角数两种参数所确定的一个叫做模数的物理参数，用以表示锥齿轮尺寸大小。
2、常用模数定义表
模数 D最小值 D最大值型号
8 16.00 18.50 O
10 19.10 21.60 A
12 22.70 25.25 B
14 26.35 28.90 C
16 29.95 32.50 D
18 33.55 36.10 E
20 37.15 39.70 F
24 44.45 47.05 G
25 47.10 49.60 H
30 55.80 58.30 J
32 59.50 62.00 K
3、实例计算
运用锥齿轮模数标准值表，假如一个锥齿轮的外径为32mm,则根据参数定义表，求出此锥齿轮的模数及对应型号为K。
4、模数及型号选择
要选择最适合自己产品需用的锥齿轮型号，在模数范围内一般采用如下几种方法：
5、模数及型号选择的危害
6、使用锥齿轮模数标准值表时的注意事项。
齿轮模数表
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）
模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30
上面数值以外为非标准齿轮，不要采用！
齿轮模数分度圆直径齿数齿轮外径齿数2齿轮模数是有国家标准的gb135778模数标准系列优先选用11251522534568101214162025324050模数标准系列可以选用17522527535455579141822283645模数标准系列尽可能不用325375651130上面数值以外为非标准齿轮不要采用
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=11ຫໍສະໝຸດ mm7M12齿就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
齿轮模数表-模数表
创作编号：BG7531400019813488897SX
创作者：别如克*
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）
模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，
5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
创作编号：BG7531400019813488897SX
创作者：别如克*。
齿轮模数表-模数表
*作品编号：DG13485201600078972981*
创作者：玫霸*
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、
5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，
5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
作品编号：DG13485201600078972981
创作者：玫霸*。
齿轮模数表-模数表
时间：二O二一年七月二十九日
齿顶圆直径=（齿数+2）*模数
分பைடு நூலகம்圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）.
模数暗示齿轮牙的年夜小.
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）
模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75,2.25,2.75,3.5,4.5,5.5,7,9,14,18,22,28,36,45
模数标准系列（尽可能不用）3.25,3.75,6.5,11,30
上面数值以外为非标准齿轮,不要采纳！
时间：二O二一年七月二十九日
齿轮模数表-模数表
*作品编号：DG13485201600078972981*
创作者：玫霸*
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、
5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，
5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
作品编号：DG13485201600078972981
创作者：玫霸*。
齿轮模数系列
0.9 第 0.35 0.7 二 3.5 (3.75) 4.5 系 (11) 14 18 列 45
注：1、对于渐开线圆柱斜齿轮是指法向模数。 2、优先选用第一系列，括号内的模数尽可能不用。 3、模数代号是"m"，单位是"mm"(毫米)。
名 模数 齿距 齿数
称
代号 m p z d da df ha hf h s a
计 算 公 式 m=p÷π=d÷Z=da÷ Z+2 p=π×m=π×d÷Z z=d÷m=π×d÷p d=m×z=da-2×m da=m×(Z+2)=d+2×m=p÷π×(Z+2) df=d-2.5×m=m×(Z-2.5)=da-2×h ha=m=p÷π hf=1.25×m h=2.25×m s=p÷2=π×m÷2 a=(Z1+Z2)÷ 2×m=(d1+d2)÷ 2 =da-2×h=da-4.5×m
文 字 表 达(常用) 齿数等于大径除以齿数加2 齿距等于圆周率(3.14)乘以模数 齿数等于分度圆直径除以模数 分度圆直径等于模数乘以齿数 齿顶圆直径等于模数乘以齿数加2 齿根圆直径等于分度圆直径减2.5乘以模数 齿顶高等于模数 齿根高等于1.25乘以模数 全齿高等于2.25乘以模数 齿厚等于圆周率(3.14)乘以模数除以2 中心距等于齿数1加齿数2除以2乘以模数
分度圆直径 齿顶圆直径 齿根圆直径 齿顶高 齿根高 全齿高 齿厚 中心距
注：" 开线圆柱齿轮模数（GB1375-1987） 第 0.1 一 0.6 系 4 列 25 0.12 0.8 5 32 0.15 0.2 0.25 0.3 0.4 1 6 40 1.25 1.5 8 50 1.75 2.25 2.75 (3.25) 5.5 (6.5) 7 22 28 9 (30) 36 10 2 12 2.5 16 0.5 0.4 0.5 3 20 3 6 14 32 （2）锥齿轮模数（GB12368-1990） 0.6 0.7 0.8 0.9 4.5 10 25 1 5 11 28 1.125 2.75 5.5 12 30 1.25 1.375 1.5 3.25 3.5 6.5 16 36 7 18 40 1.75 2 3.75 4 8 20 45 9 22 50 2.25 2.5
球磨机大小齿轮参数表
产品 Φ 2.4×11m Φ 2.4×13m Φ 2.6×11m Φ 2.6×13m Φ 2.6×13m Φ 3×9m（管） Φ 3×9m（煤） Φ 3×11m Φ 3×12m Φ 3.2×4.5m Φ 3.2×9m Φ 3.2×13m Φ 3.4×9m Φ 3.6×5.8m Φ 3.6×8.5m Φ 3.6×9m Φ 3.8×7.5m Φ 3.8×9.5m Φ 3.5×54m Φ 4×60m Φ 4×60m Φ 4.2×62m Φ 4.3×64m Φ 4.3×66m Φ 4.5×66m Φ 4.8×70m Φ 4.8×72m
重量 5290 902 6815 1349 6620 1090 11245 2234
Hale Waihona Puke 备注35SiMn 995 ZG310-570 13880 35SiMn 1580 ZG45Ⅱ 15200 35SiMn 950 ZG35CrMnSi 9100 42SiMn 1750 ZG310-570 13696 42SiMn 2485 GS42CrMo4 10429 40CrMnMo 1597 ZG35CrMnSi 11137 35SiMn 1620 ZG310-570 18980 42SiMn 3268 ZG310-570 10466 40CrNiMo 780 GS42CrMo4 15155 42CrMo 2010 GS42CrMo4 22262 40CrMnMo 2644.8 ZG35CrMo 13110 40CrNiMo 2350 ZG310-570 25136 35SiMn 1680 ZG310-570 17633 35SiMn 1200 ZG42SiMn 11200 35SiMn 1560 ZG45 15000 35CrMo 2222 ZG42CrMo 11620 35CrMoV 700 ZG45 14600 35CrMo 2540 ZG42CrMo 20600 42CrMo 1520 ZG310-570 16120 ZG35SiMn 35CrMo ZG42CrMo 42CrMo ZG42CrMo 42CrMo 18700 2120 26000 2676 26000 2670
2020年齿轮模数表-模数表
模数标准系列（可以选用）1.75, 2.25, 2.75, 3.5, 4.5, 5.5,
7, 9, 14, 18, 22, 28, 36, 45
模数标准系列（尽可能不用）3.25, 3.75, 6.5,11, 30
上面数值以外为非标准齿轮，不要采用！
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间:2020.12.13
齿根圆直径=136-4.5*4=118mm
7M12齿
就是
(12+2)*7=98mm
这种计算方法针对所有的模数齿轮(不包括变位齿轮)。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径m齿数
二齿轮外径一（齿数・2）
齿轮模数是有国家标准的（GB1357-78）
模数标准系列（优先选用）1、1.25、1.5、2、25、3、4、5、6、
作者：非成853215475102
时间:2020.12.13
齿轮的直径计算方法：
齿顶圆直径二(齿数+2)峙莫数
分度圆直径二齿数林莫数
齿根圆直径二齿顶圆直径・4.5模数
比如：M4 32齿
齿顶圆直径=(32+2)*4=136mm
分度圆直径=32*4=128mm
齿轮模数表-模数表
*作品编号：DG13485201600078972981*
创作者：玫霸*
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、
5、6、8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，
5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
作品编号：DG13485201600078972981
创作者：玫霸*。
标准齿轮齿数规格表
标准齿轮齿数规格表齿轮是机械传动中常用的零部件，其齿数规格对于齿轮的传动比、传动效率和传动平稳性等方面具有重要影响。
因此，了解和掌握标准齿轮齿数规格表对于机械设计和制造具有重要意义。
1. 直齿圆柱齿轮。
直齿圆柱齿轮是最常见的齿轮类型之一，其齿数规格表如下：模数 m 齿数 z。
1 12 13 14 15 16 17 18 19 20。
1.25 15 16 17 18 19 20 21 22 23 24。
1.5 18 19 20 21 22 23 24 25 26 27。
1.75 21 22 23 24 25 26 27 28 29 30。
2 24 25 26 27 28 29 30 31 32 34。
2.5 30 31 32 34 35 36 38 39 40 42。
3 36 37 38 40 41 42 44 45 46 48。
3.5 42 43 44 46 47 48 50 51 52 54。
4 48 49 50 52 53 54 56 57 58 60。
2. 锥齿轮。
锥齿轮是一种常用的传动元件，其齿数规格表如下：模数 m 齿数 z。
1.25 15 16 17 18 19 20 21 22 23 24。
1.5 18 19 20 21 22 23 24 25 26 27。
1.75 21 22 23 24 25 26 27 28 29 30。
2 24 25 26 27 28 29 30 31 32 34。
2.5 30 31 32 34 35 36 38 39 40 42。
3 36 37 38 40 41 42 44 45 46 48。
3.5 42 43 44 46 47 48 50 51 52 54。
4 48 49 50 52 53 54 56 57 58 60。
3. 细齿圆柱齿轮。
细齿圆柱齿轮常用于高速、高精度传动系统中，其齿数规格表如下：模数 m 齿数 z。
0.5 12 13 14 15 16 17 18 19 20。
齿轮模数表-模数表
齿轮模数表-模数表齿轮模数表模数表在机械传动领域，齿轮是一种极为重要的零部件，而齿轮的模数则是决定齿轮尺寸和性能的关键参数之一。
为了更好地理解和应用齿轮模数，我们有必要深入了解一下齿轮模数表。
齿轮模数，简单来说，就是齿距与圆周率π的比值。
它反映了齿轮的大小和齿的厚薄程度。
模数越大，齿轮的尺寸越大，承载能力也越强；反之，模数越小，齿轮尺寸越小，适合于传递较小的扭矩。
齿轮模数通常采用一系列标准值，这就是我们所说的齿轮模数表。
常见的标准模数有01、012、015、02、025、03、04、05、06、08、1、125、15、2、25、3、4、5、6、8、10、12、16、20 等等。
这些标准模数的制定，是经过长期的实践和研究得出的，旨在满足不同应用场景下对齿轮性能和尺寸的要求。
在实际的机械设计中，选择合适的齿轮模数是至关重要的。
首先，需要考虑传递的扭矩大小。
如果扭矩较大，就需要选择较大的模数，以确保齿轮有足够的强度和刚度来承受负载。
其次，要考虑空间限制。
在空间有限的情况下，可能需要选择较小的模数来减小齿轮的尺寸。
此外，还需要考虑传动比、精度要求、制造工艺等因素。
例如，在汽车变速器中，由于需要传递较大的扭矩，通常会选择较大的模数；而在一些精密仪器中，由于对空间和精度要求较高，可能会选择较小的模数。
齿轮模数表的使用可以帮助工程师快速准确地选择合适的模数。
通过查阅模数表，结合具体的设计要求，可以在众多标准模数中找到最适合的那一个，从而提高设计效率，保证设计质量。
不同国家和地区可能会有略微不同的齿轮模数标准，但总体上是相似的。
国际标准化组织（ISO）制定了一系列的齿轮标准，其中也包括了模数的标准。
在全球化的今天，遵循国际标准有助于实现机械产品的通用性和互换性，促进国际贸易和技术交流。
在制造齿轮时，模数的精度也非常重要。
高精度的模数可以保证齿轮的啮合精度和传动平稳性。
制造过程中，通常会采用先进的加工设备和测量手段来确保模数的精度符合要求。
齿轮模数表-模数表
齿轮的直径计算方法：
齿顶圆直径=（齿数+2）*模数
分度圆直径=齿数*模数
齿根圆直径=齿顶圆直径-4.5模数
比如：M4 32齿
齿顶圆直径=（32+2）*4=136mm
分度圆直径=32*4=128mm
齿根圆直径=136-4.5*4=118mm
7M 12齿
就是
（12+2）*7=98mm
这种计算方法针对所有的模数齿轮（不包括变位齿轮）。
模数表示齿轮牙的大小。
齿轮模数=分度圆直径÷齿数
=齿轮外径÷（齿数-2）
齿轮模数是有国家标准的（GB1357-78）
模数标准系列（优先选用）1、1.25、1.5、2、2.5、3、4、5、6、
8、10、12、14、16、20、25、32、40、50
模数标准系列（可以选用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45
模数标准系列（尽可能不用）3.25，3.75，6.5，11，30 上面数值以外为非标准齿轮，不要采用！
