2017_2018学年高中物理第四章电磁感应专题4.6互感和自感试题新人教版
2019_2020学年高中物理第四章电磁感应6互感和自感练习(含解析)新人教版选修3_2
互感和自感[A 组 素养达标]1.关于线圈中自感电动势大小的说法中正确的是( )A .电感一定时,电流变化越大,自感电动势越大B .电感一定时,电流变化越快,自感电动势越大C .通过线圈的电流为零的瞬间,自感电动势很大D .通过线圈的电流为最大值的瞬间,自感电动势最大解析:由E =L ΔI Δt可知,L 一定时,自感电动势正比于电流的变化率,与电流的大小、电流变化量的大小都没有直接关系,故B 正确.答案:B2.在无线电仪器中,常需要在距离较近处安装两个线圈,并要求当一个线圈中电流有变化时,对另一个线圈中电流的影响尽量小.如图所示两个线圈的相对安装位置最符合该要求的是( )解析:两个相距较近的线圈,当其中的一个线圈中电流发生变化时,就在周围空间产生变化的磁场.这个变化的磁场会在另一个线圈中产生感应电动势,即发生互感现象.要使这种影响尽量小,应采用选项D 所示的安装位置才符合要求.因为通电线圈周围的磁场分布与条形磁铁的磁场分布类似,采用选项D 所示的安装位置时,变化的磁场穿过另一线圈的磁通量最小.答案:D3.图甲和图乙是教材中演示自感现象的两个电路图,L 1和L 2为电感线圈.实验时,断开开关S 1瞬间,灯A 1突然闪亮,随后逐渐变暗;闭合开关S 2,灯A 2逐渐变亮,而另一个相同的灯A 3立即变亮,最终A 2与A 3的亮度相同.下列说法正确的是( )A .图甲中,A 1与L 1的电阻值相同B .图甲中,闭合S 1,电路稳定后,A 1中电流大于L 1中电流C .图乙中,变阻器R 与L 2的电阻值相同D .图乙中,闭合S 2瞬间,L 2中电流与变阻器R 中电流相等解析:在图甲中断开S1瞬间,灯A1突然闪亮,说明断开S1前,L1中的电流大于A1中的电流,故L1的阻值小于A1的阻值,A、B选项均错误;在图乙中,闭合S2瞬间,由于L2的自感作用,通过L2的电流很小,D错误;闭合S2后,最终A2与A3亮度相同,说明两支路电流相等,故R与L2的阻值相同,C项正确.答案:C4.在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采用双线并绕的方法,如图所示.其道理是( )A.当电路中的电流变化时,两股导线产生的自感电动势相互抵消B.当电路中的电流变化时,两股导线产生的感应电流相互抵消C.当电路中的电流变化时,两股导线中原电流的磁通量相互抵消D.以上说法都不对解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股导线中的电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在该线圈中不会产生电磁感应现象,因此消除了自感,选项A、B、D错误,只有C正确.答案:C5.如图为日光灯的结构示意图,若按图示的电路连接,关于日光灯发光的情况,下列说法正确的是( )A.S1接通,S2、S3断开,日光灯就能正常发光B.S1、S2接通,S3断开,日光灯就能正常发光C.S3断开,接通S1、S2后,再断开S2,日光灯就能正常发光D.S1、S2、S3接通,日光灯就能正常发光解析:S1是电源开关,S2可充当启动器,在启动阶段它先接通再瞬时断开,镇流器产生瞬时高压使日光灯点亮,S3接通时镇流器被短路,所以选项C正确,A、B、D错误.答案:C6.如图所示是测定自感系数很大的线圈L的直流电阻的电路,L两端并联一只电压表,用来测自感线圈的直流电压,在测量完毕后,将电路解体时应先( )A.断开S1B.断开S2C.拆除电流表D.拆除电阻R解析:当S1、S2均闭合时,电压表与线圈L并联;当S2闭合而S1断开时,电压表与线圈L 串联.所以在干路断开前后自感线圈L中电流方向相同而电压表中电流方向相反.只要不断开S2,线圈L与电压表就会组成回路,在断开干路时,L中产生与原来电流同方向的自感电流,使电压表指针反向转动而可能损坏电压表,故正确答案为B.答案:B7.如图所示,A和B是两个相同的小灯泡,L是一个自感系数相当大的线圈,其电阻值与R相同.由于存在自感现象,在开关S闭合和断开时,灯A和B先后亮暗的顺序是( )A.闭合时,A先达到最亮;断开时,A后暗B.闭合时,B先达到最亮;断开时,B后暗C.闭合时,A先达到最亮;断开时,A先暗D.闭合时,B先达到最亮;断开时,B先暗解析:开关S闭合时,由于自感作用,线圈L中自感电动势较大,电流几乎全部从A中通过,而该电流又同时分路通过B和R,所以A先达到最亮,经过一段时间稳定后A和B达到同样亮;开关S断开时,电源电流立即为零,B立即熄灭,由于L的自感作用,A要慢慢熄灭.综上所述A项正确.答案:A8.如图甲所示为某同学研究自感现象的实验电路图,用电流传感器显示出在t=1×10-3s时断开开关前后一段时间内各时刻通过线圈L的电流(如图乙).已知电源电动势E=6 V,内阻不计,灯泡R1的阻值为 6 Ω,电阻R的阻值为2 Ω.(1)线圈的直流电阻R L=________Ω.(2)开关断开时,该同学观察到的现象是________________,开关断开瞬间线圈产生的自感电动势是________________V.解析:(1)由图象可知S闭合稳定时I L=1.5 A,R L=EI L -R=61.5Ω-2 Ω=2 Ω.(2)电流稳定时小灯泡电流I1=ER1=66A=1 A.S断开后,L、R、R1组成闭合回路,电流由1.5 A逐渐减小,所以灯会闪亮一下再熄灭,自感电动势E=I L(R+R L+R1)=15 V.答案:(1)2 (2)灯泡闪亮一下后逐渐变暗,最后熄灭15[B组素养提升]9.如图所示的电路中,三个灯泡L1、L2、L3的电阻关系为R1<R2<R3,电感L的直流电阻可忽略,D为理想二极管.开关K从闭合状态突然断开时,下列判断正确的是( )A.L1逐渐变暗,L2、L3均先变亮,然后逐渐变暗B.L1逐渐变暗,L2立即熄灭,L3先变亮,然后逐渐变暗C.L2立即熄灭,L1、L3均逐渐变暗D.L1、L2、L3均先变亮,然后逐渐变暗解析:开关K从闭合状态突然断开时,L中产生方向向右的自感电动势,L1逐渐变暗,L2立即熄灭(理想二极管单向导电),L3先变亮后逐渐变暗(L3中原电流小于L1中电流),选项B 正确.答案:B10.在如图所示的电路中电源内阻不能忽略,两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后,调整R,使L1和L2发光的亮度一样,此时流过两个灯泡的电流均为I.然后,断开S.若t′时刻再闭合S,则在t′前后的一小段时间内,正确反映流过L1的电流i1、流过L2的电流i2随时间t变化的图象是( )解析:闭合开关S 后,调整R ,使两个灯泡L 1、L 2发光的亮度一样,电流为I ,说明R L =R .若t ′时刻再闭合S ,流过电感线圈L 和灯泡L 1的电流迅速增大,使电感线圈L 产生自感电动势,阻碍了流过L 1的电流i 1增大,直至到达电流I ,故选项A 错误,B 正确;而对于t ′时刻再闭合S ,流过灯泡L 2的电流i 2立即达到最大,然后逐渐减小至电流I ,故选项C 、D 错误.答案:B11.如图所示,电源的电动势为E =10 V ,内阻不计,L 与R 的电阻值均为5 Ω,两灯泡的电阻值均为R S =10 Ω.(1)求断开S 的瞬间,灯泡L 1两端的电压;(2)定性画出断开S 前后一段时间内通过L 1的电流随时间的变化规律.解析:(1)电路稳定工作时,由于a 、b 两点的电势相等,导线ab 上无电流通过.因此通过L 的电流为I L =E 2R =1010A =1 A , 流过L 1的电流为I S =E 2R S =1020A =0.5 A , 断开S 的瞬间,由于线圈要想维持I L 不变,而与L 1组成闭合回路,因此通过L 1的最大电流为1 A.所以此时L 1两端的电压为U =I L ·R S =10 V.(2)断开S前,流过L1的电流为0.5 A不变,而断开S的瞬间,通过L1的电流突变为1 A,且方向也发生变化,然后渐渐减小到零,所以它的图象如图所示(t0为断开S的时刻).答案:(1)10 V (2)图见解析[C组学霸冲刺]12.如图是家庭用的“漏电保护器”的部分的原理图,入户的两根电线(火线和零线)采用双线绕法,然后再接户内的用电器.其中P是一个铁芯,P上的另一线圈接Q,它是一个脱扣开关的控制部分(脱扣开关本身没有画出,它是串联在本图左边的火线上,开关断开时,用户的供电被切断),Q接在铁芯另一侧副线圈的两端a、b之间,当a、b间没有电压时,Q使得脱扣开关闭合,当a、b间有电压时脱扣开关立即断开,使用户断电.试问:(1)用户正常用电时,a、b之间有没有电压?为什么?(2)如果某人站在地面上,手误触火线而触电,脱扣开关是否会断开?为什么?解析:(1)“火线和零线采用双线”,正常工作时通过两线的电流时刻大小相等方向相反,在铁芯中磁通量时刻为零,因此,在Q所接线圈中不会产生电磁感应,a、b间没有电压.(2)手误触火线时,相当于把入户线短接,通过人体的电流不通过线圈,所以火线通过的电流大于地线通过的电流,在铁芯中磁通量不再为零,因此,在Q所接线圈中产生电磁感应,a、b间有电压,Q会断开,从而保护了用户的用电安全.答案:见解析。
高中物理互感和自感
自感的防止
自感系数很大
绕线电阻
小结
1、 当一个线圈中电流变化,在另一个线圈中产生 感应电动势的现象,称为互感。互感现象产生的 感应电动势,称为互感电动势。
2、由于导体本身的电流发生变化而产生的电磁感应 现象,叫自感现象。
3、自感现象中产生的电动势叫自感电动势。
(1)自感电动势的作用:阻碍导体中原来的电流变 化。
2、应用与危害
反向截止 R L
发光二极管
I感与I原同向
I B感
感
I的变化 B的变化 Φ的变化 E感 阻碍 I的变化
二、自感现象
1.定义:由于线圈本身的电流发生变化而产生 的电磁感应现象,叫自感现象。由于自感而产 生的感应电动势叫做自感电动势。 2.分类
探究通电自感现象 I感与I原
B 方向相反
B’ A L
A. 当电路中电流变化时,两股导线中产生的 自感电动势互相抵消
B. 当电路中电流变化时,两股导线中产生的 感应电流互相抵消
C. 当电路中电流变化时,两股导线中产生的 磁通量互相抵消
D. 以上说法均不正确
2.如图所示电路中,A、B是两个相同的小灯泡。 L是一个带铁芯的线圈,其电阻可忽略不计。调 节R,电路稳定时两小灯泡都正常发光,则( )
A.合上开关时,A、B两灯同时正常发光,断开 开关时,A、B两灯同时熄灭
B.合上开关时,B灯比A灯先达到正常发光状态
C.断开开关时,A、B两灯都不会立即熄灭,通 过A、B两
I
(2)自感电动势大小: E L
t
4、自感系数L:与线圈的大小、形状、圈数及有无 铁心有关
学以致用
1.如图所示,LA和LB是两个相同的小灯泡,L是 一个自感系数相当大的线圈,其电阻值与R相 同。由于存在自感现象,在电键S闭合和断开 时,灯LA和LB先后亮暗的顺序是( )

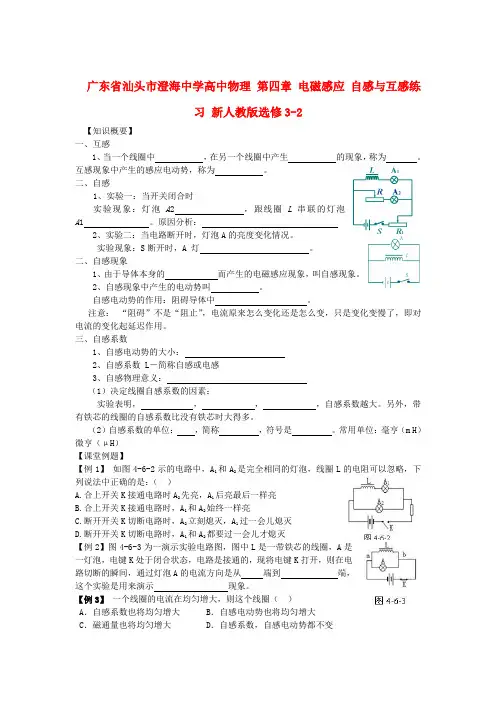

高中物理 第四章 电磁感应 自感与互感练习汇总
广东省汕头市澄海中学高中物理第四章电磁感应自感与互感练习新人教版选修3-2【知识概要】一、互感1、当一个线圈中,在另一个线圈中产生的现象,称为。
互感现象中产生的感应电动势,称为。
二、自感1、实验一:当开关闭合时实验现象:灯泡A2 ,跟线圈L串联的灯泡A1 。
原因分析:2、实验二:当电路断开时,灯泡A的亮度变化情况。
实验现象:S断开时,A 灯。
二、自感现象1、由于导体本身的而产生的电磁感应现象,叫自感现象。
2、自感现象中产生的电动势叫。
自感电动势的作用:阻碍导体中。
注意:“阻碍”不是“阻止”,电流原来怎么变化还是怎么变,只是变化变慢了,即对电流的变化起延迟作用。
三、自感系数1、自感电动势的大小:2、自感系数 L-简称自感或电感3、自感物理意义:(1)决定线圈自感系数的因素:实验表明,,,,自感系数越大。
另外,带有铁芯的线圈的自感系数比没有铁芯时大得多。
(2)自感系数的单位:,简称,符号是。
常用单位:毫亨(m H)微亨(μH)【课堂例题】【例1】如图4-6-2示的电路中,A1和A2是完全相同的灯泡,线圈L的电阻可以忽略,下列说法中正确的是:()A.合上开关K接通电路时A2先亮,A1后亮最后一样亮B.合上开关K接通电路时,A1和A2始终一样亮C.断开开关K切断电路时,A2立刻熄灭,A1过一会儿熄灭D.断开开关K切断电路时,A1和A2都要过一会儿才熄灭【例2】图4-6-3为一演示实验电路图,图中L是一带铁芯的线圈,A是一灯泡,电键K处于闭合状态,电路是接通的,现将电键K打开,则在电路切断的瞬间,通过灯泡A的电流方向是从端到端,这个实验是用来演示现象。
【例3】一个线圈的电流在均匀增大,则这个线圈()A.自感系数也将均匀增大 B.自感电动势也将均匀增大C.磁通量也将均匀增大 D.自感系数,自感电动势都不变【例4】、如图4-6-4所示的电路中,两个电流表G1和G2的零点都在刻度盘中央,当电流从“-”接线柱流入时,指针向右摆,当电流从“+”接线柱流入时,指针向左摆,当电路接通并达到稳定时再断开的瞬间,下列哪个说法符合实际()A.G1指针向左摆,G2指针向右摆B.G1指针向右摆,G2指针向左摆C.G1、G2的指针都向左摆D.G1、G2的指针都向右摆【例5】如图4-6-5所示的两个线圈A和B并排放置,当A线圈的电键S闭合的瞬时,B线圈中因磁通量增加而产生感应电流。
高中物理 第四章 电磁感应 6 互感和自感练习 新人教版
第四章 电磁感应6 互感和自感A 级 抓基础1.关于线圈中的自感电动势的大小,下列说法正确的是( )A .跟通过线圈的电流大小有关B .跟线圈中的电流变化大小有关C .跟线圈中的磁通量大小有关D .跟线圈中的电流变化快慢有关解析:自感电动势也是电磁感应定律的一种特殊情况,磁通量通过自身时,也要产生阻碍其变化的感应电流.根据自感电动势E =n ΔI Δt可知,选项D 正确. 答案:D2.(多选)关于自感系数,下列说法正确的是( )A .其他条件相同,线圈越长自感系数越大B .其他条件相同,线圈匝数越多自感系数越大C .其他条件相同,线圈越细自感系数越大D .其他条件相同,有铁芯的比没有铁芯的其自感系数越小解析:线圈的自感系数由线圈本身的因素及有无铁芯决定,即与长度、形状、匝数和是否有铁芯都有关.答案:AB3.(多选)如图所示的电路中,A 1和A 2是完全相同的灯泡,线圈L 的电阻可以忽略不计,下列说法中正确的是( )A .合上开关S 接通电路时,A 2先亮A 1后亮,最后一样亮B .合上开关S 接通电路时,A 1和A 2始终一样亮C .断开开关S 切断电路时,A 2立即熄灭,A 1过一会熄灭D .断开开关S 切断电路时,A 1和A 2都要过一会才熄灭解析:S闭合接通电路时,A2支路中的电流立即达到最大,A2先亮;由于线圈的自感作用,A1支路电流增加的慢,A1后亮.A1中的电流稳定后,线圈的阻碍作用消失,A1与A2并联,亮度一样,故A正确,B不正确;S断开时,L和A1、A2组成串联的闭合回路,A1和A2亮度一样,由于L中产生自感电动势阻碍L中原电流的消失,使A1和A2过一会才熄灭,故D选项正确.答案:AD4.如图中灯泡A1、A2完全相同,带铁芯的线圈L的电阻可忽略不计,则( )A.S闭合瞬间,A1、A2同时发光,接着A1变暗A2变得更亮B.S闭合瞬间,A1不亮A2立即亮C.S闭合瞬间,A1、A2都不立即亮D.稳定后再断开S瞬间,A1熄灭,A1灯亮且比A2更亮解析:当S闭合瞬间,L支路中的电流从无到有发生“变化”,因此,在L中产生自感电动势阻碍电流增加,由于自感系数很大,对电流的阻碍作用很强,所以S接通的极短时间内L中电流几乎为零,L并没有起到“短路”的作用,A1灯中有电流通过,A1、A2同时亮,由于L中电流从无到有很快稳定,感应电动势消失,上述那种对电流的阻碍作用不再存在,它对A1灯的短路作用形成,A1灯便熄灭,由于电路的电阻变小,A2灯便显得更亮.答案:A5.如图所示,a、b、c为三个完全相同的灯泡,L为自感线圈(自感系数较大,电阻不计),E为电源,S为开关,闭合开关S,电路稳定后,三个灯泡均能发光,则( )A.断开开关瞬间,c灯熄灭,稍后a、b灯同时熄灭B.断开开关瞬间,流过a灯的电流方向改变C.闭合开关,a、b、c灯同时亮D.闭合开关,a、b灯同时先亮,c灯后亮解析:闭合开关S时,由于L的自感作用,流过a灯的电流逐渐增大,所以b、c灯先亮,a灯后亮,选项C、D错误;断开开关瞬间,a、b灯构成闭合回路,由于L的自感作用,a、b灯的电流要逐渐减小,a灯电流方向不变,所以c灯立即熄灭,a、b灯稍后熄灭,选项A正确、B错误.答案:A6.如图所示是测定自感系数很大的线圈L直流电阻的电路,L两端并联一只电压表,用来测量自感线圈的直流电压,在测量完毕后,将电路解体时应( )A.先断开S1B.先断开S2C.先拆除电流表D.先拆除电阻R解析:S1断开瞬间,L中产生很大的自感电动势,若此时S2闭合,则可能将电压表烧坏,故应先断开S2.答案:B7.在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采用双线并绕的方法,如图所示.其道理是( )A.当电路中的电流变化时,两股导线产生的自感电动势相互抵消B.当电路中的电流变化时,两股导线产生的感应电流相互抵消C.当电路中的电流变化时,两股导线中原电流的磁通量相互抵消D.以上说法都不对解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在该线圈中不会产生电磁感应现象,因此消除了自感,选项A、B错误,只有C正确.答案:C8.图中电感线圈L的直流电阻为R L,小灯泡的电阻为R,小量程电流表G1、G2的内阻不计,当开关S闭合且稳定后,电流表G1、G2的指针均偏向右侧(电流表的零刻度在表盘的中央),则当开关S断开时,下列说法中正确的是( )A.G1、G2的指针都立即回到零点B.G1缓慢回到零点,G2立即左偏,然后缓慢回到零点C.G1立即回到零点,G2缓慢回到零点D.G1立即回到零点,G2缓慢回到零点解析:S闭合且稳定时,通过电流表G1、G2两条支路的电流均由左向右.断开S,L中产生自感电动势,由“增反减同”可知,自感电动势E自的方向一定与原电流方向相同,等效电路如图所示.显然,断开S后,在E自的作用下,回路中将继续形成沿顺时针方向的电流,这时流经电流表G2支路的电流方向变为由右向左.由于这段时间内E自是逐渐减小的,故电流也是逐渐减小的.答案:B9.(多选)如图所示电路中,○A1○A2是两只相同的电流表,电感线圈L的直流电阻与电阻R阻值相等,下面判断正确的是( )A.开关S接通的瞬间,电流表的读数大于的读数B.开关S接通的瞬间,电流表的读数小于的读数C.开关S接通,电路稳定后再断开的瞬间,电流表大于的读数D.开关S接通,电路稳定后再稳开的瞬间,电流表的读数等于的读数答案:BD10.如图所示的电路,线圈L的电阻不计,则( )A.S闭合瞬间,A板带正电,B板带负电B.S保持闭合,A板带正电,B板带负电C.S断开瞬间,A板带正电,B板带负电D.由于线圈电阻不计.电容器被短路,上述三种情况下两板都不带电解析:S闭合瞬间,由于通过电感线圈的电流为零,电容器被充电,A板带正电,B板带负电;S 保持闭合,电容器被短路,不带电;S 断开瞬间,线圈产生自感电动势,给电容器充电.根据电流方向判断,A 板带负电,B 板带正电.答案:A11.如图所示,设电源的电动势为E =10 V ,内阻不计,L 与R 的电阻值均为5 Ω,两灯泡的电阻值为R S =10 Ω.(1)求断开S 的瞬间,灯泡L 1两端的电压;(2)画出断开S 前后一段时间内通过L 1的电流随时间的变化规律.解析:(1)电路稳定工作时,由于a 、b 两点的电势相等.导线ab 上无电流通过,因此通过L 的电流为:I L =E 2R =1010A =1 A , 流过L 1的电流为I S =E 2R S =1020A =0.5 A , 断开S 的瞬间,由于线圈要想维持I L 不变,而与L 1组成闭合回路,因此通过L 1的最大电流为1 A ,所以此时L 1两端的电压U =I L ·R S =10 V(正常工作时为5 V).(2)断开S 前,流过L 1的电流为0.5 A 不变,而断开S 的瞬间,通过L 1的电流突变为1 A ,而方向也发生变化,然后渐渐减小到零,所以它的图象如图所示(t 0为断开S 的时刻).注:从t 0开始,电流持续的时间实际上一般是很短的.。
高中物理第四章电磁感应6互感和自感课时练习题含答案
互感和自感题组一自感现象1.下列单位换算正确的是()A.1亨=1欧·秒B.1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒解析:由E=L可知1伏=1亨·安/秒,选项D正确。
答案:D2.在制作精密电阻时,为消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是()A.当电路中电流变化时,两股导线中产生的自感电动势相互抵消B.当电路中电流变化时,两股导线中产生的感应电流相互抵消C.当电路中电流变化时,两股导线中产生的磁通量相互抵消D.以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在线圈中不会产生电磁感应现象,因此消除了自感现象,选项C正确。
答案:C题组二通电自感:3.( 多选题 )如图所示的电路中,电源电动势为E,内阻r不能忽略。
R1和R2是两个定值电阻,L是一个自感系数较大的线圈。
开关S原来是断开的,从闭合开关S到电路中电流达到稳定为止的时间内,通过R1的电流I1和通过R2的电流I2的变化情况是( )A.I1开始较大而后逐渐变小B.I1开始很小而后逐渐变大C.I2开始很小而后逐渐变大D.I2开始较大而后逐渐变小解析:闭合开关S时,由于L是一个自感系数较大的线圈,产生反向的自感电动势阻碍电流的变化,所以开始I2很小,随着电流达到稳定,自感作用减小,I2开始逐渐变大;闭合开关S时,由于线圈阻碍作用很大,路端电压较大,随着自感作用减小,路端电压减小,所以R1上的电压逐渐减小,电流逐渐减小,故选项A、C正确。
答案:AC4.如图所示的电路,L为自感线圈,R是一个灯泡,E是电源。
当S闭合瞬间,通过灯泡R的电流方向是。
当S断开瞬间,通过灯泡的电流方向是。
解析:当S闭合时,流经R的电流是A→B。
当S断开瞬间,由于电源提供给R及线圈的电流立即消失,因此线圈要产生一个和原电流方向相同的自感电动势来阻碍原电流减小,所以电流流经R时的方向是B→A。
学年高中物理 第四章 电磁感应 互感和自感练习 新人教版选修
4-6 互感和自感时间:40分钟满分:100分一、选择题(每题6分,共60分)1.关于线圈的自感系数,下面说法正确的选项是()A.线圈的自感系数越大,自感电动必然定越大B.线圈中的电流等于零时,自感系数也等于零C.线圈中电流变化越快,自感系数越大D.线圈的自感系数由线圈自己的因素及有无铁芯决定答案D解析自感电动势的大小除了与自感系数有关,还与电流的变化率有关,故A错误;线圈的自感系数是由线圈自己的因素及有无铁芯决定的,与有无电流、电流变化情况都没有关系,故B、C错误,D正确。
2.如图是测定自感系数很大的线圈L直流电阻的电路,L两端并联一只电压表,用来测量自感线圈的直流电压。
在测量达成后,将电路拆掉时应()A.先断开K1B.先断开K2C.先拆掉电流表D.先拆掉电阻R答案A解析若先断开开关K2或先拆去电流表或先拆去电阻R,由于L的自感作用都会使L和电压表组成回路,本来L中有较大的电流经过,现在这个电流将经过电压表,造成电表损坏,所以实验达成应先断开开关K1。
3.(多项选择)用电流传感器能够清楚地演示通电自感对电路中电流的影响,不用然要用两个灯泡作比较。
电流传感器的作用相当于一个电流表,实验就用电流表的符号表示。
它与电流表的一个重要差异在于,传感器与计算机相结合能够即时反响电流的迅速变化,并能在屏幕上显示电流随时间变化的图象。
先按图甲连结电路,测一次后,拆掉线圈,尔后按图乙连结电路再测一次,获取(a)、(b)图象。
则以下说法正确的选项是()A.(a)图象是对应甲测得的B.(a)图象是对应乙测得的C.(b)图象是对应甲测得的D.(b)图象是对应乙测得的答案AD解析电路甲中电流在开关闭合后,由于自感电动势作用,逐渐增加至最大;电路乙中电流在开关闭合后,立刻增至最大,所以A、D项正确。
4.(多项选择)某线圈通如同下列图的电流,则线圈中自感电动势改变方向的时辰有()A .第1 s 末B .第2 s 末C .第3 s 末D .第4 s 末答案 BD解析 线圈中的磁通量与电流的大小成正比,依照法拉第电磁感觉定律,E =ΔΦΔt ,当磁通量变化的方向发生变化时,即电流变化的方向发生变化时,感觉电动势与感觉电流的方向才发生变化,所以线圈中自感电动势改变方向的时辰有第2 s 末和第4 s 末。
高中物理 第四章 电磁感应 第6节 互感和自感讲义(含解析)新人教版选修3-2-新人教版高二选修3-
第6节互感和自感1.当一个线圈中的电流变化时,会在另一个线圈中产生感应电动势,这种现象叫互感,互感的过程是一个能量传递的过程。
2.当一个线圈中的电流变化时,会在它本身激发出感应电动势,叫自感电动势,自感电动势的作用是阻碍线圈自身电流的变化。
3.自感电动势的大小为E =L ΔI Δt,其中L 为自感系数,它与线圈大小、形状、圈数,以及是否有铁芯等因素有关。
4.当电源断开时,线圈中的电流不会立即消失,说明线圈中储存了磁场能。
一、互感现象1.定义两个相互靠近的线圈,当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势的现象。
产生的电动势叫做互感电动势。
2.应用互感现象可以把能量由一个线圈传递到另一个线圈,变压器、收音机的“磁性天线”就是利用互感现象制成的。
3.危害互感现象能发生在任何两个相互靠近的电路之间。
在电力工程和电子电路中,互感现象有时会影响电路正常工作。
二、自感现象和自感系数1.自感现象 当一个线圈中的电流变化时,它产生的变化的磁场在它本身激发出感应电动势的现象。
2.自感电动势 由于自感而产生的感应电动势。
3.自感电动势的大小E =L ΔI Δt,其中L 是自感系数,简称自感或电感,单位:亨利,符号为H 。
4.自感系数大小的决定因素自感系数与线圈的大小、形状、圈数,以及是否有铁芯等因素有关。
三、磁场的能量1.自感现象中的磁场能量(1)线圈中电流从无到有时:磁场从无到有,电源的能量输送给磁场,储存在磁场中。
(2)线圈中电流减小时:磁场中的能量释放出来转化为电能。
2.电的“惯性”自感电动势有阻碍线圈中电流变化的“惯性”。
1.自主思考——判一判(1)两线圈相距较近时,可以产生互感现象,相距较远时,不产生互感现象。
(×)(2)在实际生活中,有的互感现象是有害的,有的互感现象可以利用。
(√)(3)只有闭合的回路才能产生互感。
(×)(4)线圈的自感系数与电流大小无关,与电流的变化率有关。
高中物理 第四章 电磁感应 6 互感和自感课时训练 新人教版选修3-2(2021年最新整理)
2017-2018学年高中物理第四章电磁感应 6 互感和自感课时训练新人教版选修3-2编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望(2017-2018学年高中物理第四章电磁感应6 互感和自感课时训练新人教版选修3-2)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为2017-2018学年高中物理第四章电磁感应6 互感和自感课时训练新人教版选修3-2的全部内容。
互感和自感题组一自感现象1。
下列单位换算正确的是()A.1亨=1欧·秒B。
1亨=1伏·安/秒C.1伏=1韦/秒D.1伏=1亨·安/秒解析:由E=L可知1伏=1亨·安/秒,选项D正确。
答案:D2.在制作精密电阻时,为消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是()A。
当电路中电流变化时,两股导线中产生的自感电动势相互抵消B.当电路中电流变化时,两股导线中产生的感应电流相互抵消C。
当电路中电流变化时,两股导线中产生的磁通量相互抵消D。
以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在线圈中不会产生电磁感应现象,因此消除了自感现象,选项C正确。
答案:C题组二通电自感3.(多选题)如图所示的电路中,电源电动势为E,内阻r不能忽略。
R1和R2是两个定值电阻,L是一个自感系数较大的线圈。
开关S原来是断开的,从闭合开关S到电路中电流达到稳定为止的时间内,通过R1的电流I1和通过R2的电流I2的变化情况是()A。
高中物理第四章电磁感应6互感和自感练习含解析新人教版选修321203160
高中物理第四章电磁感应6互感和自感练习含解析新人教版选修321203160互感和自感[A 组 素养达标]1.关于线圈中自感电动势大小的说法中正确的是( )A .电感一定时,电流变化越大,自感电动势越大B .电感一定时,电流变化越快,自感电动势越大C .通过线圈的电流为零的瞬间,自感电动势很大D .通过线圈的电流为最大值的瞬间,自感电动势最大解析:由E =L ΔI Δt可知,L 一定时,自感电动势正比于电流的变化率,与电流的大小、电流变化量的大小都没有直接关系,故B 正确.答案:B 2.在无线电仪器中,常需要在距离较近处安装两个线圈,并要求当一个线圈中电流有变化时,对另一个线圈中电流的影响尽量小.如图所示两个线圈的相对安装位置最符合该要求的是( )解析:两个相距较近的线圈,当其中的一个线圈中电流发生变化时,就在周围空间产生变化的磁场.这个变化的磁场会在另一个线圈中产生感应电动势,即发生互感现象.要使这种影响尽量小,应采用选项D 所示的安装位置才符合要求.因为通电线圈周围的磁场分布与条形磁铁的磁场分布类似,采用选项D 所示的安装位置时,变化的磁场穿过另一线圈的磁通量最小.答案:D3.图甲和图乙是教材中演示自感现象的两个电路图,L 1和L 2为电感线圈.实验时,断开开关S 1瞬间,灯A 1突然闪亮,随后逐渐变暗;闭合开关S 2,灯A 2逐渐变亮,而另一个相同的灯A 3立即变亮,最终A 2与A 3的亮度相同.下列说法正确的是( )A .图甲中,A 1与L 1的电阻值相同B.图甲中,闭合S1,电路稳定后,A1中电流大于L1中电流C.图乙中,变阻器R与L2的电阻值相同D.图乙中,闭合S2瞬间,L2中电流与变阻器R中电流相等解析:在图甲中断开S1瞬间,灯A1突然闪亮,说明断开S1前,L1中的电流大于A1中的电流,故L1的阻值小于A1的阻值,A、B选项均错误;在图乙中,闭合S2瞬间,由于L2的自感作用,通过L2的电流很小,D错误;闭合S2后,最终A2与A3亮度相同,说明两支路电流相等,故R与L2的阻值相同,C项正确.答案:C4.在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采用双线并绕的方法,如图所示.其道理是( )A.当电路中的电流变化时,两股导线产生的自感电动势相互抵消B.当电路中的电流变化时,两股导线产生的感应电流相互抵消C.当电路中的电流变化时,两股导线中原电流的磁通量相互抵消D.以上说法都不对解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股导线中的电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在该线圈中不会产生电磁感应现象,因此消除了自感,选项A、B、D错误,只有C正确.答案:C5.如图为日光灯的结构示意图,若按图示的电路连接,关于日光灯发光的情况,下列说法正确的是( )A.S1接通,S2、S3断开,日光灯就能正常发光B.S1、S2接通,S3断开,日光灯就能正常发光C.S3断开,接通S1、S2后,再断开S2,日光灯就能正常发光D.S1、S2、S3接通,日光灯就能正常发光解析:S1是电源开关,S2可充当启动器,在启动阶段它先接通再瞬时断开,镇流器产生瞬时高压使日光灯点亮,S3接通时镇流器被短路,所以选项C正确,A、B、D错误.答案:C6.如图所示是测定自感系数很大的线圈L的直流电阻的电路,L两端并联一只电压表,用来测自感线圈的直流电压,在测量完毕后,将电路解体时应先( )A.断开S1B.断开S2C.拆除电流表D.拆除电阻R解析:当S1、S2均闭合时,电压表与线圈L并联;当S2闭合而S1断开时,电压表与线圈L 串联.所以在干路断开前后自感线圈L中电流方向相同而电压表中电流方向相反.只要不断开S2,线圈L与电压表就会组成回路,在断开干路时,L中产生与原来电流同方向的自感电流,使电压表指针反向转动而可能损坏电压表,故正确答案为B.答案:B7.如图所示,A和B是两个相同的小灯泡,L是一个自感系数相当大的线圈,其电阻值与R相同.由于存在自感现象,在开关S闭合和断开时,灯A和B先后亮暗的顺序是( )A.闭合时,A先达到最亮;断开时,A后暗B.闭合时,B先达到最亮;断开时,B后暗C.闭合时,A先达到最亮;断开时,A先暗D.闭合时,B先达到最亮;断开时,B先暗解析:开关S闭合时,由于自感作用,线圈L中自感电动势较大,电流几乎全部从A中通过,而该电流又同时分路通过B和R,所以A先达到最亮,经过一段时间稳定后A和B达到同样亮;开关S断开时,电源电流立即为零,B立即熄灭,由于L的自感作用,A要慢慢熄灭.综上所述A项正确.答案:A8.如图甲所示为某同学研究自感现象的实验电路图,用电流传感器显示出在t=1×10-3s时断开开关前后一段时间内各时刻通过线圈L的电流(如图乙).已知电源电动势E=6 V,内阻不计,灯泡R1的阻值为 6 Ω,电阻R的阻值为2 Ω.(1)线圈的直流电阻R L=________Ω.(2)开关断开时,该同学观察到的现象是________________,开关断开瞬间线圈产生的自感电动势是________________V.解析:(1)由图象可知S闭合稳定时I L=1.5 A,R L=EI L -R=61.5Ω-2 Ω=2 Ω.(2)电流稳定时小灯泡电流I1=ER1=66A=1 A.S断开后,L、R、R1组成闭合回路,电流由1.5 A逐渐减小,所以灯会闪亮一下再熄灭,自感电动势E=I L(R+R L+R1)=15 V.答案:(1)2 (2)灯泡闪亮一下后逐渐变暗,最后熄灭15[B组素养提升]9.如图所示的电路中,三个灯泡L1、L2、L3的电阻关系为R1<R2<R3,电感L的直流电阻可忽略,D为理想二极管.开关K从闭合状态突然断开时,下列判断正确的是( )A.L1逐渐变暗,L2、L3均先变亮,然后逐渐变暗B.L1逐渐变暗,L2立即熄灭,L3先变亮,然后逐渐变暗C.L2立即熄灭,L1、L3均逐渐变暗D.L1、L2、L3均先变亮,然后逐渐变暗解析:开关K从闭合状态突然断开时,L中产生方向向右的自感电动势,L1逐渐变暗,L2立即熄灭(理想二极管单向导电),L3先变亮后逐渐变暗(L3中原电流小于L1中电流),选项B 正确.答案:B10.在如图所示的电路中电源内阻不能忽略,两个相同的小灯泡L1和L2分别串联一个带铁芯的电感线圈L和一个滑动变阻器R.闭合开关S后,调整R,使L1和L2发光的亮度一样,此时流过两个灯泡的电流均为I.然后,断开S.若t′时刻再闭合S,则在t′前后的一小段时间内,正确反映流过L 1的电流i 1、流过L 2的电流i 2随时间t 变化的图象是( )解析:闭合开关S 后,调整R ,使两个灯泡L 1、L 2发光的亮度一样,电流为I ,说明R L =R .若t ′时刻再闭合S ,流过电感线圈L 和灯泡L 1的电流迅速增大,使电感线圈L 产生自感电动势,阻碍了流过L 1的电流i 1增大,直至到达电流I ,故选项A 错误,B 正确;而对于t ′时刻再闭合S ,流过灯泡L 2的电流i 2立即达到最大,然后逐渐减小至电流I ,故选项C 、D 错误.答案:B11.如图所示,电源的电动势为E =10 V ,内阻不计,L 与R 的电阻值均为5 Ω,两灯泡的电阻值均为R S =10 Ω.(1)求断开S 的瞬间,灯泡L 1两端的电压;(2)定性画出断开S 前后一段时间内通过L 1的电流随时间的变化规律.解析:(1)电路稳定工作时,由于a 、b 两点的电势相等,导线ab 上无电流通过.因此通过L 的电流为I L =E 2R =1010A =1 A , 流过L 1的电流为I S =E 2R S =1020A =0.5 A , 断开S 的瞬间,由于线圈要想维持I L 不变,而与L 1组成闭合回路,因此通过L 1的最大电流为1 A.所以此时L1两端的电压为U=I L·R S=10 V.(2)断开S前,流过L1的电流为0.5 A不变,而断开S的瞬间,通过L1的电流突变为1 A,且方向也发生变化,然后渐渐减小到零,所以它的图象如图所示(t0为断开S的时刻).答案:(1)10 V (2)图见解析[C组学霸冲刺]12.如图是家庭用的“漏电保护器”的部分的原理图,入户的两根电线(火线和零线)采用双线绕法,然后再接户内的用电器.其中P是一个铁芯,P上的另一线圈接Q,它是一个脱扣开关的控制部分(脱扣开关本身没有画出,它是串联在本图左边的火线上,开关断开时,用户的供电被切断),Q接在铁芯另一侧副线圈的两端a、b之间,当a、b间没有电压时,Q使得脱扣开关闭合,当a、b间有电压时脱扣开关立即断开,使用户断电.试问:(1)用户正常用电时,a、b之间有没有电压?为什么?(2)如果某人站在地面上,手误触火线而触电,脱扣开关是否会断开?为什么?解析:(1)“火线和零线采用双线”,正常工作时通过两线的电流时刻大小相等方向相反,在铁芯中磁通量时刻为零,因此,在Q所接线圈中不会产生电磁感应,a、b间没有电压.(2)手误触火线时,相当于把入户线短接,通过人体的电流不通过线圈,所以火线通过的电流大于地线通过的电流,在铁芯中磁通量不再为零,因此,在Q所接线圈中产生电磁感应,a、b间有电压,Q会断开,从而保护了用户的用电安全.答案:见解析。
学年高中物理第四章电磁感应互感和自感课时检测区基础达标新人教版选修.doc
4.6 互感和自感课时检测区·基础达标1.(2018·开封高二检测)一个线圈的电流在均匀增大,则这个线圈的 ( )A.自感系数也将均匀增大B.自感电动势也将均匀增大C.磁通量的变化率也将均匀增大D.自感系数、自感电动势都不变【解析】选D。
自感系数是描述线圈本身特征的物理量,不随电流而变;电流均匀变化,则磁通量的变化率和自感电动势均不变,故D选项正确。
2.(2018·松源高二检测)在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采用双线并绕的方法,如图所示,其道理是 ( )A.当电路中的电流变化时,两股导线产生的自感电动势相互抵消B.当电路中的电流变化时,两股导线产生的感应电流相互抵消C.当电路中的电流变化时,两股导线中原电流的磁通量相互抵消D.以上说法都不对【解析】选C。
由于采用双线并绕的方法,当电流通过时,两段导线中的电流方向是相反的,不管电流怎样变化,任何时刻两段导线中的电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在该线圈中不会产生自感现象,因此消除了自感,故选项C正确,A、B、D错误。
3.(多选)如图所示的电路中,线圈L的自感系数足够大,其直流电阻忽略不计,A、B是两个相同的灯泡,下列说法中正确的是 ( )A.S闭合后,A、B同时发光且亮度不变B.S闭合后,A立即发光,然后又逐渐熄灭C.S断开的瞬间,A、B同时熄灭D.S断开的瞬间,A再次发光,然后又逐渐熄灭【解析】选B、D。
线圈对变化的电流有阻碍作用,开关接通时,A、B串联, 同时发光,但电流稳定后线圈的直流电阻忽略不计,使A被短路,所以A错误,B正确;开关断开时,线圈产生自感电动势,与A构成回路,A再次发光,然后又逐渐熄灭,所以C错误,D正确。
【补偿训练】在如图所示的电路中,L为电阻很小的线圈,G1和G2为零刻度在表盘中央的两相同的电流表。
当开关S闭合时,电流表G1、G2的指针都偏向右方,那么当断开开关S时,将出现的现象是( )A.G1和G2指针都立即回到零点B.G1指针立即回到零点,而G2指针缓慢地回到零点C.G1指针缓慢地回到零点,而G2指针先立即偏向左方,然后缓慢地回到零点D.G2指针缓慢地回到零点,而G1指针先立即偏向左方,然后缓慢地回到零点【解析】选D。
2017_2018学年高中物理第四章电磁感应4.6互感和自感检测新人教版选修3_2201711231
4.6 互感和自感课时作业基础达标1.下列关于自感现象的说法中,不正确的是( )A.自感现象是由于导体本身的电流发生变化而产生的电磁感应现象B.线圈中自感电动势的方向总与引起自感的原电流的方向相反C.线圈中自感电动势的大小与穿过线圈的磁通量变化的快慢有关D.加铁芯后线圈的自感系数比没有铁芯时要大【解析】线圈中自感电动势的方向总是阻碍引起自感电动势的原电流的变化,可能与原电流方向相同,也可能与原电流方向相反,故B选项错误,其他选项正确.【答案】B2.如图所示,L是一个带有铁芯的线圈,灯正常发光,当S断开时,出现的情况是( ) A.灯立即熄灭B.灯逐渐熄灭C.灯比原来更亮一些,再逐渐熄灭D.灯比原来更亮一些,再突然熄灭【解析】当电流发生变化时,产生自感电动势,只有当处于闭合回路中才会产生感应电流,灯才会逐渐熄灭.当S断开时,虽然有自感电动势,但不存在闭合回路,故灯立即熄灭,正确选项为A.【答案】A3.如图所示灯L A、L B完全相同,带铁芯的线圈L的电阻可忽略.则( )A.S闭合的瞬间,L A、L B同时发光,接着L A变暗,L B更亮,最后L A熄灭B.S闭合瞬间,L A不亮,L B立即亮C.S闭合瞬间,L A、L B都不立即亮D.稳定后再断开S的瞬间,L B熄灭,L A比L B(原先亮度)更亮【解析】S接通的瞬间,L支路中电流从无到有发生变化,因此,L中产生的自感电动势阻碍电流增加.由于有铁芯,自感系数较大,对电流的阻碍作用也就很强,所以S接通的瞬间L中的电流非常小,即干路中的电流几乎全部流过L A,所以L A、L B会同时亮.又由于L中电流很快稳定,感应电动势很快消失,线圈的电阻可忽略,对L A起到“短路”作用,因此,L A 便熄灭.这里电路的总电阻比刚接通时小,由恒定电流知识可知,L B会比以前更亮.故选A.【答案】A4.如图所示电路,L是自感系数较大的线圈,在滑动变阻器的滑动片P从A端迅速滑向B端的过程中,经过AB中点C时通过线圈的电流为I1;P从B端迅速滑向A端的过程中,经过C 点时通过线圈的电流为I2;P固定在C点不动,达到稳定时通过线圈的电流为I0,则( ) A.I1=I2=I0B.I1>I0>I2C.I1=I2>I0D.I1<I0<I2【解析】当滑动片从A端迅速滑向B端时,总电阻减小,总电流变大,L产生自感电动势阻碍增大,故I1比P稳定在C点的电流I0小;当P从B端迅速滑向A端时,总电流减小,L 自感电动势阻碍其减小,自感电流方向与原电流方向相同,故I2大于P稳定在C点时的电流I0.【答案】D5.在日光灯电路中接有启动器、镇流器和日光灯管,下列说法中正确的是( )A.日光灯点燃后,镇流器、启动器都不起作用B.镇流器在点燃灯管时产生瞬时高压,点燃后起降压限流作用C.日光灯点亮后,启动器不再起作用,可以将启动器去掉D.日光灯点亮后,使镇流器短路,日光灯仍能正常发光,并能降低对电能的消耗【解析】日光灯工作时都要经过预热、启动和正常工作三个不同的阶段,它们的工作电流通路如图所示.在启动阶段镇流器与启动器配合产生瞬时高压.工作后,电流由镇流器经灯管,不再流过启动器,故日光灯启动后启动器不再工作,而镇流器还要起降压限流作用,不能去掉,故选B、C.【答案】BC6.如图所示电路中,L为电阻很小的线圈,G1和G2为零点在表盘中央的相同的电流表.当开关S闭合时,电流表G1指针偏向右方,那么当开关S断开时,将出现的现象是( ) A.G1和G2指针都立即回到零点B.G1指针立即回到零点,而G2指针缓慢地回到零点C.G1指针缓慢回到零点,而G2指针先立即偏向左方,然后缓慢地回到零点D.G1指针先立即偏向左方,然后缓慢地回到零点,而G2指针缓慢地回到零点【解析】电流表指针的偏转方向与电流的流向有关.根据题意,电流自右向左时,指针向右偏.那么,电流自左向右时,指针应向左偏.当开关S断开瞬间,G1中电流立即消失,而L由于自感作用,电流不能立即消失,电流沿L、G2、G1的方向在由它们组成的闭合回路中继续维持一段时间,即G2中的电流按原方向自右向左逐渐减为零,而G1中的电流和原方向相反,变为自左向右,和G2中的电流同时减为零;也就是G1指针先立即偏向左方,然后缓慢地回到零点,而G2指针缓慢地回到零点,故D项正确.【答案】D7.某同学为了验证断电自感现象,自己找来带铁芯的线圈L、小灯泡A、开关S和电池组E,用导线将它们连接成如图所示的电路.检查电路后,闭合开关S,小灯泡发光;再断开开关S,小灯泡仅有不显著的延时熄灭现象.虽经多次重复,仍未见老师演示时出现的小灯泡闪亮现象,他冥思苦想找不出原因.你认为最有可能造成小灯泡未闪亮的原因是( )A.电源的内阻较大B.小灯泡电阻偏大C.线圈电阻偏大D.线圈的自感系数较大【解析】画出电路图,如图所示.断开时,灯泡有不显著的延时熄灭现象,而不出现闪亮现象,说明当开关处于闭合状态时流经灯泡的电流I A大于流经线圈L的电流I L,当断开开关时,线圈和灯泡组成临时回路,流经灯泡的电流在原来I L的基础上逐渐减小,所以不会出现闪亮现象,当线圈L的电阻比灯泡的电阻大时,再断开开关,不会出现闪亮现象,故选项C正确.【答案】C8.某线圈通有如图所示的电流,则线圈中自感电动势改变方向的时刻有( )A.第1s末B.第2s末C.第3s末D.第4s末【解析】在自感现象中当原电流减小时,自感电动势与原电流的方向相同,当原电流增加时,自感电动势与原电流方向相反.在0~1 s内原电流正方向减小,所以自感电动势的方向是正方向,在1~2 s内原电流负方向增加,所以自感电动势与其方向相反,即沿正方向;同理分析2~3 s、3~4 s内可得正确选项为B、D.【答案】BD9.有一个被称为“千人震”的趣味物理小实验,实验是用一节电动势为1.5 V的新干电池、几根导线、开关和一个用于日光灯上的镇流器,几位做这个实验的同学手拉手成一串,另一位同学将电池、镇流器(自感系数很大的线圈)、开关用导线将他们首、尾两位同学两个空着的手相连.如图所示,在开关通或断时就会使连成一串的同学都有触电的感觉.请你说明该实验的原理,并说明人有触电感觉时是开关接通还是开关断开的瞬间?为什么?【解析】该小实验的电路连接如图所示.合上开关,电路接通,人感受不到微弱的干电池直流电流.断开开关,因为镇流器中的电流不能突变,所以原来镇流器中很大的电流从人体中流过,人就能感受到这一自感电动势所产生的强大瞬时电流,有触电的感觉.【答案】镇流器的自感现象断开瞬间只有在电路刚断开时才能产生很高的自感电动势使人产生触电的感觉能力提升1.在制作精密电阻时,为了消除使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是( )A.当电路中的电流变化时,两股导线中产生的自感电动势互相抵消B.当电路中的电流变化时,两股导线中产生的感应电流互相抵消C.当电路中的电流变化时,两股导线中产生的磁通量互相抵消D.以上说法均不对【解析】由于采用了双线绕法,两根平行导线中的电流反向,它们的磁场相互抵消.不论导线中的电流如何变化,线圈中的磁通量始终为零,所以,消除了自感现象的影响.【答案】C2.如右图所示的电路,线圈L的直流电阻不计,则( )A.S闭合瞬间,A板带正电,B板带负电B.S保持闭合,A板带正电,B板带负电C.S断开瞬间,A板带正电,B板带负电D.由于线圈电阻不计,电容器被短路,上述三种情况下两板都不带电【解析】S闭合瞬间,由于L的阻碍作用,将使电容器充电,A板带正电、B板带负电.稳定后,L相当于导线,而使容器短路,从而电容器带电荷量变为零.S断开瞬间,L中的电流会逐渐变小,从而使电容器再次被充电,B板带正电、A板带负电,稳定后,电容器再通过L 放电,最终带电荷量又变为零.故选A项.【答案】A3.如图所示,是测定自感系数很大的线圈L的直流电阻的电路,L两端并联一只电压表,用来测定自感线圈的直流电压,在测试完毕后,将电路拆卸时应( )A.先断开S1B.先断开S2C.先拆除电流表D.先拆除电阻R【解析】由于线圈的自感系数很大,当断开电路时,电流的变化率也会很大,会产生很大的自感电动势,能够把电压表烧毁,故应断开S2,故B选项正确.【答案】B4.如图甲所示的电路中,电源的电动势为E,内阻为r,电感L的电阻不计,电阻R的阻值大于灯泡D的阻值.在t=0时刻闭合开关S,经过一段时间后,在t=t1时刻断开S.乙图表示A、B两点间电压U AB随时间t变化的图象中,正确的是( )【解析】闭合开关瞬间,L中产生自感电动势,L和R的支路的电流逐渐增大,由闭合电路的欧姆定律可知,路端电压逐渐减小,最后达到稳定值U AB,且U AB>0,t1时刻断开开关,L 中产生自感电动势并与灯泡组成闭合电路,电流由B经灯泡到A,且逐渐减小,即U AB<0,且逐渐减小到零,故选项B正确.【答案】B5.如图所示,图甲为某同学研究自感现象的实验电路图,用电流传感器显示各时刻通过线圈L的电流.电路中电灯的电阻R1=6.0 Ω,定值电阻R=2.0 Ω,A、B间的电压U=6.0 V.开的电阻R L;在图甲中,断开开关后通过电灯的电流方向如何?-3s时刻线圈L中的感应电动势的大小是多少?由题图可知,开关S闭合电路稳定时流过线圈L的电流。
2017_2018学年高中物理第4章电磁感应6互感和自感练习新人教版选修3_2
图1
A.灯A当即熄灭
B.灯A慢慢熄灭
C.灯A突然闪亮一下再慢慢熄灭
D.灯A突然闪亮一下再突然熄灭
答案 A
解析 当开关S断开时,由于通过自感线圈的电流从有变到零,线圈将产生自感电动势,但由于线圈L与灯A串联,在S断开后,不能形成闭合回路,因此灯A在开关断开后,电源供给的电流为零,灯就当即熄灭.
A.I灯<I灯′,IL≥IL′
B.I灯=I灯′,IL≤IL′
C.I灯<I灯′,IL<IL′
D.I灯>I灯′,IL≤IL′
答案 A
解析 此题的关键是要认清产生自感现象的全然缘故,断开S的刹时,因为IL的减小才产生自感电动势,自感电动势阻碍IL的减小,因此流过线圈L的电流只能是减小而不能是增大,断开刹时有IL≥IL′,这时L和灯A组成的闭合回路是串联的,在自感电动势的作用下使IL′流过灯A,故I灯′=IL′.尽管IL′是减小的,但在开始断开的一小段时刻内仍是比灯A原先的电流I灯大,那么有I灯<I灯′,使灯A在S断开刹时闪亮一下才熄灭.
图7
A.闭合S时,L2先亮,L1后亮,最后一样亮
B.断开S时,L2立刻熄灭,L1过一会熄灭
C.L1中的电流始终从a到b
D.L2中的电流始终从c到d
答案 A
解析 闭合S时,L2中当即有从d到c的电流,先亮,而线圈由于自感作用,线圈中产生与原电流相反的自感电动势,对原电流大小起到阻碍作用,通过线圈的电流慢慢增加,因此L1慢慢变亮,电路稳固后自感作用消失,线圈L相当于导线,因此最后L1、L2一样亮.断开S时,L2中由电源提供的电流刹时消失,可是L中的电流由于自感的阻碍作用将慢慢减小,方向不变,使线圈与L2、L1形成回路,因此L1、L2将过一会儿同时熄灭.L1中的电流始终由b到a,L2中的电流先由d到c,后由c到d.
2017-2018学年高二物理选修3-2习题:第4章 第6节互感和自感 含答案 精品
第四章第六节基础夯实一、选择题(1~5题为单选题,6、7题为多选题)1.关于线圈自感系数的说法,错误的是导学号26760127(A)A.自感电动势越大,自感系数也越大B.把线圈中的铁芯抽出一些,自感系数减小C.把线圈匝数增加一些,自感系数变大D.电感是自感系数的简称解析:自感系数的大小是由线圈的匝数、材料、粗细、有无铁芯等决定的,与电流大小、自感电动势大小无关,匝数越多,自感系数越大,有铁芯时,自感系数显著增大,故A选项错误,B、C选项正确;同时,自感系数简称为电感,故D选项也正确。
2.在制造精密电阻时,为消除电阻使用过程中由于电流变化而引起的自感现象,采取了双线绕法,如图所示,其道理是导学号26760128(C)A.当电路中电流变化时,两股导线中产生的自感电动势互相抵消B.当电路中电流变化时,两股导线中产生的感应电流互相抵消C.当电路中电流变化时,两股导线中产生的磁通量互相抵消D.以上说法均不正确解析:由于采用双线并绕的方法,当电流通过时,两股导线中的电流方向是相反的,不管电流怎样变化,任何时刻两股电流总是等大反向的,所产生的磁通量也是等大反向的,故总磁通量等于零,在该线圈中不会产生电磁感应现象,因此消除了自感,选项A、B错误,只有C正确。
3.(2017·哈尔滨师大附中高二上学期期末)如图电路中,P、Q两灯相同,L的电阻不计,则导学号26760129(C)A.S断开瞬间,P立即熄灭,Q过一会才熄灭B.S接通瞬间,P、Q同时达正常发光C.S断开瞬间,通过P的电流从右向左D.S断开瞬间,通过Q的电流与原来方向相反解析:S断开瞬间,PQ与L串联,同时过一会才熄灭,故A错误;S接通瞬间,由于L的自感作用,Q不亮,P立即发光,稳定后两灯亮度相同,故B错误;S断开瞬间,通过P的电流是线圈的自感电动势产生的,从右向左,故C正确;S断开瞬间,通过Q的电流与原来方向相同,故D错误。
4.(2016·重庆杨家坪中学高二下学期检测)在下图所示的电路中,两个灵敏电流表G1和G2的零点都在刻度盘中央,当电流从“+”接线柱流入时,指针向右摆;电流从“-”接线柱流入时,指针向左摆。
最新人教版选修3-2高中物理4.6 互感和自感拔高习题及答案
第四章第6节一、选择题1.在无线电仪器中,常需要在距离较近处安装两个线圈,并要求当一个线圈中电流有变时,对另一个线圈中的电流的影响尽量小。
如图所示两个线圈的相对安装位置最符合该要求的是( )答案 D解析两个相距较近的线圈,当其中的一个线圈中电流发生变时,就在周围空间产生变的磁场。
这个变的磁场会在另一个线圈中产生感应电动势,即发生互感现象。
要使这种影响尽量小,应采用D所示的安装位置才符合要求。
因为通电线圈的磁场分布与条形磁铁的类似,采用D所示的安装位置时,变的磁场穿过另一线圈的磁通量最小。
2.(多选)无线电力传输目前取得重大突破,在日本展出了一种非接触式电供应系统。
这种系统基于电磁感应原可无线传输电力。
两个感应线圈可以放置在左右相邻或上下相对的位置,原示意图如图所示。
下列说法正确的是( )A.若A线圈中输入电流,B线圈中就会产生感应电动势B.只有A线圈中输入变的电流,B线圈中才会产生感应电动势.A中电流越大,B中感应电动势越大D.A中电流变越快,B中感应电动势越大答案BD解析根据产生感应电动势的条件,只有处于变的磁场中,B线圈才能产生感应电动势,A错,B对;根据法拉第电磁感应定律,感应电动势的大小取决于磁通量变率,所以错,D对。
3.如图所示的电路,可用测定自感系较大的线圈的直流电阻,线圈两端并联一个电压表,用测量自感线圈两端的直流电压,在实验完毕后,将电路拆开时应( )A.先断开开关S1B.先断开开关S2.先拆去电流表D.先拆去电阻R答案 B解析该电路实际上就是伏安法测电感线圈的直流电阻电路,在实验完毕后,由于线圈的自感问题,若电路元件拆去的先后顺序不对,可能会烧坏电表。
当开关S1、S2闭合,电路稳定时,线圈中的电流由→b,表右端为“+”,左端为“-”,指针正向偏转,若先断开开关S1或先拆表或先拆去电阻R瞬间,线圈中产生的自感电动势相当于瞬间电,其端相当于电的负极,b端相当于电的正极,此时表加了一个反向电压,使指针反向偏转。
高中物理第四章电磁感应4.6互感和自感检测含解析新人教版选修320603245
高中物理第四章电磁感应4.6互感和自感检测含解析新人教版选修320603245一、A组(20分钟)1.(多选)下列说法正确的是()A.当线圈中电流不变时,线圈中没有自感电动势B.当线圈中电流反向时,线圈中自感电动势的方向与线圈中原电流的方向相反C.当线圈中电流增大时,线圈中自感电动势的方向与线圈中电流的方向相反D.当线圈中电流减小时,线圈中自感电动势的方向与线圈中电流的方向相反解析:由法拉第电磁感应定律可知,当线圈中电流不变时,不产生自感电动势,A对;当线圈中电流反向时,相当于电流减小,线圈中自感电动势的方向与线圈中原电流的方向相同,B错;当线圈中电流增大时,自感电动势阻碍电流的增大,线圈中自感电动势的方向与线圈中电流的方向相反,C对;当线圈中电流减小时,自感电动势阻碍电流的减小,线圈中自感电动势的方向与线圈中电流的方向相同,D 错。
答案:AC2.关于线圈的自感系数,下面说法正确的是()A.线圈的自感系数越大,自感电动势一定越大B.线圈中的电流等于零时,自感系数也等于零C.线圈中电流变化越快,自感系数越大D.线圈的自感系数由线圈本身的因素及有无铁芯决定解析:线圈的自感系数是由线圈本身的因素及有无铁芯决定的,与有无电流、电流变化情况都没有关系,故B、C错误,D正确;自感电动势的大小除了与自感系数有关,还与电流的变化率有关,故A错误。
答案:D3.(多选)如图所示电路中,A1、A2是两只相同的电流表,电感线圈L的直流电阻与电阻R阻值相等。
下面判断正确的是()A.开关S闭合的瞬间,电流表A1的读数大于A2的读数B.开关S闭合的瞬间,电流表A1的读数小于A2的读数C.开关S闭合,电路稳定后再断开的瞬间,电流表A1的读数大于A2的读数D.开关S闭合,电路稳定后再断开的瞬间,电流表A1的读数等于A2的读数答案:BD4.如图所示是套在同一铁芯上的两个线圈,左线圈与电源、变阻器及开关相连,右线圈与电流表连成一闭合电路。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第6节互感和自感一、自感1.自感现象:由于导体自身电流的变化而产生的叫做自感现象。
2.自感电动势(1)定义:在自感现象中产生的电动势;(2)方向:当导体中的电流增大时,自感电动势与原电流方向;当导体中的电流减小时,自感电动势与原电流方向;(3)作用:总是阻碍导体中原电流的变化,只是延缓了过程的进行,但不能使过程,其大小与电流的变化率成。
3.线圈的自感系数(1)线圈的自感系数跟线圈的横截面积、长度、等因素有关,线圈的横截面积、线圈越长、匝数越多,它的自感系数就,另外,有铁芯时线圈的自感系数要比没有铁芯时大得多。
(2)单位:亨,符号:H,1 mH= H,1 μH= H。
二、互感1.如图所示的电路中,两个线圈之间并没有导线相连,但当一个线圈中的电流变化时,它所产生的的磁场会使另一个线圈中产生,这种现象叫做互感。
2.互感电动势在互感现象中产生的电动势叫做。
说明(1)互感现象是一种常见的电磁感应现象,它不仅发生于绕在同一铁芯上的两个线圈之间,而且可以发生于任何相互靠近的之间。
(2)互感现象可以把能量由一个电路传递到另一个电路。
3.应用与危害(1)应用:变压器、收音机的磁性天线都是利用互感现象制成的。
(2)危害:在电力工程和电子电路中,互感现象有时会影响电路的正常工作,这时要设法减小电路间的互感。
例如在电路板的刻制时就要设法减小电路间的互感现象。
电磁感应现象相反相同停止正比匝数越大越大 10–3 10–6变化感应电动势互感电动势电路通电自感与断电自感比较通电自感断电自感电路图器材要求A1、A2同规格,R=R L,L较大(有铁芯)L很大(有铁芯)现象在S闭合的瞬间,A2灯立即亮起来,A1灯逐渐变亮,最终一样亮在开关S断开时,灯A渐渐熄灭或突然闪亮一下后再渐渐熄灭原因由于开关闭合时,流过电感线圈的电流迅速增大,使线圈产生自感电动势,阻碍了电流的增大,使流过A1灯的电流比流过A2灯的电流增加得慢断开开关S时,流过线圈L的电流减小,产生自感电动势,阻碍了电流的减小,使电流继续存在一段时间;在S 断开后,通过L的电流反向通过灯A,若R L<R A,原来的I L>I A,则A灯熄灭前要闪亮一下。
若R L≥R A,原来的电流I L≤I A,则灯A逐渐熄灭不再闪亮一下能量转化电能转化为磁场能磁场能转化为电能注意:(1)通电时线圈产生的自感电动势阻碍电流的增加且与电流方向相反,使电流相对缓慢地增加;(2)断电时线圈产生的自感电动势与原电流方向相同,在与线圈串联的回路中,线圈相当于电源,它提供的电流从原来的I L逐渐变小;(3)自感电动势只是延缓了过程的进行,但它不能使过程停止,更不能使过程反向;(4)电流稳定时,若线圈有电阻时就相当于一个定值电阻,若不计线圈的电阻时就相当于一根导线。
【例题】如图所示,E为电池,L是直流电阻可忽略不计、自感系数足够大的线圈,D1、D2是两个完全相同的灯泡,S是控制电路的开关。
对于这个电路,下列说法正确的是A.刚闭合S的瞬间,灯泡D1、D2的亮度相同B.刚闭合S的瞬间,灯泡D2比灯泡D1亮C.闭合S,待电路达到稳定后,D1熄灭,D2比S刚闭合时亮D.闭合S,待电路达到稳定后,D1、D2都先更亮后逐渐变暗参考答案:AC1.关于自感电动势的大小和方向,下列说法中正确的是A.在自感系数一定的条件下,通过导体的电流越大,产生的自感电动势越大B.在自感系数一定的条件下,通过导体的电流变化越快,产生的自感电动势越大C.自感电动势的方向总与原电流的方向相反D.当通过导体的电流减小时,自感电动势的方向与原电流方向相同2.关于线圈自感系数的说法,错误的是A.自感电动势越大,自感系数也越大B.把线圈中的铁芯抽出一些,自感系数减小C.把线圈匝数增加一些,自感系数变大D.电感是自感系数的简称3.将直流电源、开关S、电感线圈L(自感系数较大)和灯泡A连接成如图所示的电路,开始时开关S断开,下列说法正确的是A.闭合开关S时,灯泡立即变亮B.开关S闭合一段时间后再断开,灯泡逐渐熄灭C.开关S闭合一段时间后再断开的瞬间,b点电势高于a点电势D.开关S闭合一段时间后再断开的瞬间,a点电势高于b点电势4.如图所示是研究自感实验的实物电路,L1、L2是两个规格相同的小灯泡,L为自感线圈,闭合开关S,调节滑动变阻器R,使两个灯泡的亮度相同,然后断开开关S,则A.闭合开关S,L1、L2都逐渐变亮B.闭合开关S,L2立刻变亮,L1逐渐变亮C.闭合开关S稳定后,L仍有自感电动势D.闭合开关S稳定后,断开S,L没有自感电动势5.如图所示的电路中,三个相同的灯泡a、b、c和电感L1、L2与直流电源连接,电感的电阻忽略不计。
电键S从闭合状态突然断开时,下列判断正确的有A.a先变亮,然后逐渐变暗B.b先变亮,然后逐渐变暗C.c先变亮,然后逐渐变暗D .b 、c 都逐渐变暗6.如图所示,电源的电动势为E ,内阻为r 不可忽略。
A 、B 是两个相同的小灯泡,L 是一个自感系数较大的线圈。
关于这个电路的说法中正确的是A .闭合开关,A 灯立刻亮,而后逐渐变暗,最后亮度稳定B .闭合开关,B 灯立刻亮,而后逐渐变暗,最后亮度稳定C .开关由闭合至断开,在断开瞬间,A 灯闪亮一下再熄灭D .开关由闭合至断开,在断开瞬间,电流自左向右通过A 灯7.电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。
制造某种型号的电阻箱时,要用双线绕法,如右图所示。
当电流变化时双线绕组A .螺旋管内磁场发生变化B .穿过螺旋管的磁通量不发生变化C .回路中一定有自感电动势产生D .回路中一定没有自感电动势产生8.图中电感线圈L 的直流电阻为L R ,小灯泡的电阻为R ,小量程电流表1G 、2G 的内阻不计,当开关S 闭合且稳定后,电流表1G 、2G 的指针均偏向右侧(电流表的零刻度在表盘的中央),则当开关S 断开时,下列说法中正确的是A .1G 、2G 的指针都立即回到零点B .1G 缓慢回到零点,2G 立即左偏,然后缓慢回到零点C .1G 立即回到零点,2G 缓慢回到零点D .2G 立即回到零点,1G 缓慢回到零点9.如图所示电路,L 是自感系数较大的线圈,在滑动变阻器的滑动片P 从B 端迅速滑向A 端的过程中,经过AB 中点C 时通过线圈的电流为I 1;P 从A 端迅速滑向B 端的过程中,经过C 点时通过线圈的电流为I2;P 固定在C 点不动,达到稳定时通过线圈的电流为I 0。
则A .I 1=I 2=I 0B .I 1>I 0>I 2C .I 1=I 2>I 0D .I 1<I 0<I 210.某同学设计的家庭电路保护装置如图所示,铁芯左侧线圈L 1由火线和零线并行绕成,当右侧线圈L 2中产生电流时,电流经放大器放大后,使电磁铁吸起铁质开关K ,从而切断家庭电路。
仅考虑L 1在铁芯中产生的磁场,下列说法正确的有A .家庭电路正常工作时,L 2中的磁通量为零B .家庭电路中使用的电器增多时,L 2中的磁通量不变C .家庭电路发生短路时,开关K 将被电磁铁吸起D .地面上的人接触火线发生触电时,开关K 将被电磁铁吸起11.如图所示的电路中,电感L 的自感系数很大,电阻可忽略,D 为理想二极管,则下列说法正确的有A .当S 闭合时,L 1立即变亮,L 2逐渐变亮B .当S 闭合时,L 1一直不亮,L 2逐渐变亮C .当S 断开时,L 2立即熄灭D.当S断开时,L1突然变亮,然后逐渐变暗至熄灭12.如图所示电路中,L为电感线圈,电阻不计,A、B为两灯泡,则A.合上S时,A先亮,B后亮B.合上S时,A、B同时亮C.合上S后,A变亮,B熄灭D.断开S时,A熄灭,B重新亮后再熄灭13.如图所示的电路中,电源电动势为E,内阻为r,线圈L的电阻不计。
以下判断正确的是A.闭合S,稳定后,电容器的a极板带正电B.闭合S,稳定后,电容器两端电压小于EC.断开S的瞬间,通过R1的电流方向向右D.断开S的瞬间,通过R2的电流方向向右14.如图是用电流传感器(相当于电流表,其电阻可以忽略不计)研究自感现象的实验电路,图中两个电阻的阻值均为R,L是一个自感系数足够大的自感线圈,其直流电阻值也为R。
图5是某同学画出的在t0时刻开关S由闭合变为断开,通过传感器的电流随时间变化的图象。
关于这些图象,下列说法中正确的是A.甲图是通过传感器1的电流随时间变化的情况B.乙图是通过传感器1的电流随时间变化的情况C.丙图是通过传感器2的电流随时间变化的情况D.丁图是通过传感器2的电流随时间变化的情况15.如图所示,电路中A、B是规格相同的灯泡,L是电阻可忽略不计的电感线圈,那么A.合上S,A、B一起亮,然后A变暗后熄灭B.合上S,B先亮,A逐渐变亮,最后A、B一样亮C.断开S,A立即熄灭,B由亮变暗后熄灭D.断开S,B立即熄灭,A闪亮一下后熄灭16.如图电路中,A1、A2是两个指示灯,L是自感系数很大的线圈,电阻R阻值较小,开关S1断开、S2闭合。
现闭合S1,一段时间后电路稳定。
下列说法中正确的是A.闭合S1,通过电阻R的电流先增大后减小B.闭合S1,A l亮后逐渐变暗C.闭合S1,A2逐渐变亮,然后亮度不变D.断开电路时,为保护负载,应先断开S2,再断开S117.在如图所示的电路中,两个相同的电流表,零刻点在刻度盘的中央。
当电流从“+”接线柱流入时,指针向右摆;当电流从“-”接线柱流入时,指针向左摆。
在电路接通且稳定时再断开开关的瞬间,下列说法正确的是A.G1指针向右摆,G2指针向左摆B.G1指针向左摆,G2指针向右摆C.两指针都向右摆D.两指针都向左摆18.(2017·北京卷)图1和图2是教材中演示自感现象的两个电路图,L1和L2为电感线圈。
实验时,断开开关S1瞬间,灯A1突然闪亮,随后逐渐变暗;闭合开关S2,灯A2逐渐变亮,而另一个相同的灯A3立即变亮,最终A2与A3的亮度相同。
下列说法正确的是A.图1中,A1与L1的电阻值相同B.图1中,闭合S1,电路稳定后,A1中电流大于L1中电流C.图2中,变阻器R与L2的电阻值相同D.图2中,闭合S2瞬间,L2中电流与变阻器R中电流相等3.C【解析】闭合开关S时,由于通过线圈L的电流逐渐变大,因而在线圈中产生自感电动势阻碍电流的增加,则回路的电流会慢慢增大,则灯泡会逐渐变亮,选项A错误;开关S闭合一段时间后再断开,回路立即断开,则灯泡立即熄灭,选项B错误;开关S闭合一段时间后再断开的瞬间,在线圈L中会产生与原来电流方向相同的自感电动势,线圈相当于电源,则b点电势高于a点电势,选项C正确,D错误。
4.B【解析】闭合电键S,自感线圈产生自感电动势,阻碍通过L1的电流增大,灯L1逐渐变亮,闭合开关,通过L2的电流立即稳定,L2立刻变亮,故A错误,B正确;闭合电键S稳定后,流过线圈的电流不变,线圈L没有自感电动势,故C错误;闭合电键S稳定后,打开S,穿过线圈L的电流发生变化,L产生自感电动势,故D错误。
