电气符号及含义汇总
电气符号含义大全
电气符号含义大全电气符号含义大全如下：1.继电器KJ。
2.电流继电器KA LJ。
3.电压继电器KV YJ。
4.直流电流继电器KA1、KA2 JLJ。
5.直流电压继电器KV1、KV2 YLJ。
6.信号继电器KS XJ。
7.信号冲击继电器KAI XMJ。
8.按钮（开关）SB。
9.照明开关（照明按钮）SA EL。
10.转换开关（转换按钮）QZ或ZS。
11.位置开关（位置按钮）SQ PQ。
12.自动开关（自动按钮）QD或ZD。
13.刀开关（倒顺开关）QS或DL。
14.温度开关（温度按钮）WT QM。
15.压力开关（压力按钮）WP QP。
16.过电流继电器KA 或JO。
17.过电压继电器KV 或YJO。
18.欠电压继电器KV 或YJU。
19.零序电压继电器KV 或ZJU。
20.零序电流继电器KA 或ZJ。
21.零序电流电压继电器KA 或ZJ。
22.速度继电器KV 或WSJ。
23.热继电器KR JR。
24.时间继电器KT或JS。
25.电动机保护继电器KD PMG。
26.电动机保护开关MS DPG。
27.电动机保护启动器QS DPM。
28.电动机保护热继电器KR DPR。
29.电动机保护时间继电器KT DPS。
30.电动机保护速度继电器KV DPS。
31.电动机保护电流互感器CT PT。
32.电动机保护电压互感器TV VT。
33.电动机保护断路器QF DPR。
34.电动机保护接触器KM DPM。
电气图纸符号大全
电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分，它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。
掌握电气图纸符号对于电气工程人员来说至关重要，因为它们是沟通和交流的重要工具，能够准确地传达电气系统的设计和构成。
在本文中，我们将为您详细介绍电气图纸符号的各种类型和含义，以便您更好地理解和运用它们。
1. 电源符号。
电气图纸中最基本的符号之一就是电源符号。
电源符号通常用来表示电气系统的供电来源，包括交流电源、直流电源和电池等。
交流电源的符号通常是一个波形图标，而直流电源的符号则是一个平行线加上一个加号。
电池的符号则是由两条短线和一条长线组成。
2. 开关符号。
开关符号是电气图纸中常见的符号之一，它用来表示电路中的开关装置，包括手动开关、自动开关和断路器等。
手动开关的符号通常是一个带有斜线的圆圈，而自动开关的符号则是一个带有一个“S”形图标的长方形。
断路器的符号则是一个带有“M”形图标的长方形。
3. 电动机符号。
电动机符号是用来表示电动机在电路中的位置和连接方式的。
电动机符号包括各种类型的电动机，如交流电动机、直流电动机和步进电动机等。
交流电动机的符号通常是一个带有“M”形图标的长方形，而直流电动机的符号则是一个带有一个“D”形图标的长方形。
步进电动机的符号则是一个带有“ST”形图标的长方形。
4. 传感器符号。
传感器符号是用来表示电路中的传感器装置，包括温度传感器、压力传感器和光电传感器等。
传感器符号通常是一个带有“S”形图标的长方形，不同类型的传感器可以根据具体的功能和特点进行不同的标识。
5. 电阻符号。
电阻符号是用来表示电路中的电阻器件，包括固定电阻、可调电阻和变阻器等。
电阻符号通常是一个带有波形图标的长方形，不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。
6. 电容符号。
电容符号是用来表示电路中的电容器件，包括固定电容、可调电容和电解电容等。
电容符号通常是一个带有两条平行线的长方形，不同类型的电容器件可以根据具体的参数和特点进行不同的标识。
电气符号大全电气符号含义解释
电气符号大全电气符号含义解释
以下是一些常见的电气符号及其含义解释：
1. 电源符号：
- 直流电源（-| |+）：表示正极连接于下方，负极连接于上方。
- 交流电源（~）：表示交流电源。
2. 开关符号：
- 普通开关（开/关）：表示开关状态。
- 双掷开关（开/关/开）：表示可以切换两种不同状态的开关。
3. 保险丝符号：
- 熔断器：表示保护电路免受过载电流的影响。
4. 电阻符号：
- 固定电阻：表示一个固定的电阻。
- 可变电阻：表示可以调节电阻值的电阻。
- 电位器：表示一个可以调节电阻值的可变电阻。
5. 电感符号：
- 单线圈电感：表示一个线圈式电感器。
- 双线圈电感：表示一个具有两个线圈的电感器。
- 互感器：表示两个线圈之间存在电磁感应现象。
6. 电容符号：
- 极板电容：表示由两个极板组成的电容器。
- 可变电容：表示可以调节电容值的电容器。
7. 传感器符号：
- 光敏传感器：表示利用光电效应来检测光的传感器。
- 声音传感器：表示利用声音来检测声音的传感器。
- 温度传感器：表示用于检测温度变化的传感器。
8. 发电机符号：
- 直流发电机：表示产生直流电的发电机。
- 交流发电机：表示产生交流电的发电机。
这些仅仅是一些常见的电气符号，还有更多的符号用于表示不同的电气元件和电路。
电气符号含义大全
01,电气施工图中配电箱AL/PL是什么意思,为什么我知道AL代表照明配电箱;PL代表动力配电箱;但为什么这么标志;而有的还标志为XM 等;有没有文字符号对照表在电气施工图中,AL表示照明配电箱；AP表示动力配电箱;GB 7159 电气技术中的文字符号制订通则中,A表示组件或部件,L、P与GB 7159无关,是对A的限定,L—Light照明；P—Power动力;X表示端子、插头、插座等;XM的含义要看图纸才能确定;动力配电箱一般不用PL表示;AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱.02,电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜,双电源进线的；AP是动力配电箱柜,大部分时候是单电源,有时也有双电源,但不参与消防联动；AL是普通正常照明配电箱柜,单电源进线；APE 是应急动力配电箱柜,双电源进线,参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写,为了编号方便,可能就是ALR,热力的,APS,送风机的；CZX,插座箱；HX,户箱等,因为好些汉字生母一样,可以按配电箱所在位置或所控设备对照;03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-46 P32-FCL123/WP1 是什么意思,哪位大侠帮忙解释下,谢谢C65N-D/3P:小型断路器,C65应该是西门子的型号,3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-46 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1,照明线路1,应急线路104,ALE在电气图中指什么设备图形符号是什么指应急照明配电箱有双电源;A表示配电设备箱、柜；L表示用于照明类；E表示用于应急照明;如AL--正常照明配电箱;05,建筑安装配电箱怎么算几模,或几P建筑安装配电箱怎么算几模,或几P配电箱系统图中：是依据自动开关C65N级数还是还是回路个数帮忙详细解释一下;再帮忙解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱一般是照明配电箱,也叫终端电器,模数化终端电器;近代配电箱多采用模数化电器好处略,模数指内部器件单元,如微型断路器的宽度,以9mm 为基本单位,但断路器最小的是单极断路器,占18mm宽,理论上是2个模数,但工程上常以18mm宽为1个模数,同时因为是单极断路器的宽度,单极也称1PPole,极,那么模数化配电箱规格就按P数分为若干种,它们的高度相同,宽度=边余量+总P数+边余量;那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器,DZ47是全国通用代号,后4个厂家自命名代号,如：C65-----施耐德天津梅兰日兰,国内最好、最贵的10A/1P为25元；E4CB----奇胜电器,基本同C65,但市场、知名度不如C65,据说已被收购；DZ47----因为所有厂家都可以用这个代号,鱼龙混杂,价格甚至可以5元以下;其他的顾不上查资料了,自己网上搜吧;06,配电系统问题本人新手,请教前辈们,这张图是不是就是配电系统图后面还有AL32,ALK1等之类的图,百度插不上,怎么看不出配电方式,比如说TT,TN等,还是直接跟这个无关啊再就是里面每类型号是什么意思,在网上也搜不到难道这就是配电柜里面的原理图那么那些功率以及电缆的型号是怎么确定的谢谢各位前辈了,本人只有这么多分了,之前不知道怎的被封了我试着回复一下吧,仅供参考：一、这张图可以称为“配电系统图”,或更为细致地称为“编号为AL的配电箱系统图”;二、从图看,接地方式为TN-S系统,因为配电箱的总进线为五芯,正常的情况整个系统的中性导体和保护导体是分开的如果合一的话,用四芯即可,在这个基础上,箱体还做了重复接地;三、上面的符号所代表的意义,在网上都能查得到,你应该首先下载一个电气图例符号大全,仔细看一下,大半问题就解决了;四、图中所标注的功率数值,就是设备铭牌上标注的功率;五、电缆的型号是根据负荷大小、设备使用情况、电缆的容许载流量和安装条件等条件计算出来的;07,建筑电气中的电缆电线符号表示比如：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊求老师总结下电缆表示方法：型号-电压-规格规格表示为：芯数截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有：B——字母在型号最前面,表示“布电线类”；字母在型号最后面,表示“扁线类”V——聚氯乙烯料一个V表示聚氯乙烯绝缘,两个V表示聚氯乙烯护套R——软线类T——表示导体为铜材铜是电线电缆主要材料,故铜的代号常省略L——表示导体为铝材22——前一个2表示钢带铠装,后一个2表示聚氯乙烯外护套电线电缆型号N多种,此处不能包罗万象;要哪一类电缆就参看哪一类电缆的国家标准,如你以上所以就是属于“布电线”类,国标号为GB5023-1997,和JB/T8743-199808,建筑给排水图形符号线路上的3代表什么啊问题补充：其实这是电路图,昨晚打错字了这不是给排水图形符号,是电气符号;图中“3”表示三根电线,n3、n2为回路编号; 09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指什么还有C65N-C16/3P VVWC/FC 谢谢C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P 指双极的,VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极VVWC/FC 指 5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设;C65N是正泰微型开关16A 3回路VV是电缆5芯平方32是镀锌管WC/FC是敷设方法c65:断路器型号;C16：16A;3P：三相的;VE30MA：三十毫安的漏电保护;YJV：交联聚乙烯电缆;34：三根四平方的;SC25：25的钢管;后面的不知道 ;下面的意思是：C65的3P断路器,5平方的VV电缆,32的钢管,沿墙沿地暗敷设;C65是设计厂家的断路器序列号；16A是断路器的额定电流；2P是接两个线一零一火；VE-30MA是漏电保护电流是30MA；YJV是交联聚乙烯电缆；34MM是3根4平方的电线；SC25是25的焊管暗敷设；HDPE50是50的波纹管敷设；C65和上面的一样,16A也是一样,3P是三级接三火线；vv5wc/fc是5平方的VV电缆穿32的焊管沿墙或地面暗敷设;10,建筑电气图纸中有一个双电源切换箱他的符号是HUSD18R-63/16A-4P是什么意思他这个箱能有多大他下面还有一个EPS箱是用DUYD-220V/2KW表示的,请问这个箱能有多大里面的EPS大尺寸是多大EPS箱有三趟回路;谢谢大家了EPS是应急电源装置,标准的可以连续供电12小时,一般用于消防应急电源,HUSD18R-63/16A-4P是个型号,DUYD18代表应急电源装置以及厂家代码设计师应该是推荐用环宇的双电源开关,2KW是负载,16A是负载电流,4p是四相;双电源切换箱应该不大,一个双电源开关,加几个断路器,8010040应该足够啦EPS一般都是做成柜子设计师也推荐用环宇的EPS,这个EPS应该是消防应急照明;11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白,有的画一个对交叉,有的是上白下黑,有的是左白右黑,有的是左黑右白问题补充：都是什么意思表示什么状态或者什么性质电气施工图纸中的配电箱柜全白的为配电箱柜的一般通用符号,但是设计常用它表示明装照明配电箱柜；全黑的为照明配电箱柜一般符号,画在墙内为暗装,画在墙外为明装,但是设计常用它表示为暗装照明配电箱柜；半黑半白的为动力配电箱柜,同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱柜,但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的为事故应急配电箱柜,有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装,墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定;电气符号大全2009年08月17日星期一11:11SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A3联开关DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2,3,44,------37铠装控制电缆；KVV22,KVV32,KVVR22 2,3,44,------37铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2,3,44,------37铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222,3,44,------37铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222,3,44,------37铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR2212 22 32 ------302铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆电线,软结构;V－绝缘聚氯乙烯; V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型扁形;S－双绞型;A－镀锡或镀银;F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆;将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1A、B、CS: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP232/ RVV2 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝：每根铜丝直径为ZR-RVS224/ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝：每根铜丝直径为型号、名称RV 铜芯氯乙烯绝缘连接电缆电线AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆电线RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数1标称截面, 1KV,如：41185+195 1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数标称截面, 1KV,如：4185+195 1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T,如：4×25-TNHYJV:耐火动力电缆1:1kV-370+35:四芯的铺设方式：穿SC钢管100fc埋地FC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷除了这些．．还有ACC--吊顶内敷设CE--沿顶板明敷CT--桥架明敷电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM低压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP接线端子箱AXT 你自己可以对照看看是什么意思。
电气符号含义大全
01,电气施工图中配电箱AL/PL就是什么意思,为什么？我知道AL代表照明配电箱。
PL代表动力配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中,AL表示照明配电箱;AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中,A表示组件或部件,L、P与GB 7159无关,就是对A的限定,L—Light(照明);P—Power(动力)。
X表示端子、插头、插座等。
XM的含义要瞧图纸才能确定。
动力配电箱一般不用PL表示。
AW就是电表箱,AL就是照明箱,ALE就是应急照明箱,AP就是动力配电箱、02,电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE就是应急照明配电箱柜,双电源进线的;AP就是动力配电箱柜,大部分时候就是单电源,有时也有双电源,但不参与消防联动;AL就是普通正常照明配电箱柜,单电源进线;APE就是应急动力配电箱柜,双电源进线,参与消防联动;像ALR、APS、CZX、HX等就是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写,为了编号方便,可能就就是ALR,热力的,APS,送风机的;CZX,插座箱;HX,户箱等,因为好些汉字生母一样,可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 就是什么意思,哪位大侠帮忙解释下,谢谢C65N-D/3P:小型断路器,C65应该就是西门子的型号,3P为3极;20ALC1-D25:新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC:电缆规格型号及敷设方式L123/WP1:电力线路注:WP1,WL1,WE1 分别为电力线路1,照明线路1,应急线路104,ALE在电气图中指什么设备？图形符号就是什么？指应急照明配电箱(有双电源)。
电气符号及含义汇总
1、管路敷设标注方法（导线敷设部位、方式）AB：沿或跨梁（屋架）敷设AC：吊顶内敷设ACC：暗敷设在不能进人的顶棚内ACE：在能进人的吊顶在敷设AL铝皮线卡敷设BC:在梁内暗敷BE：沿屋架或跨屋架敷设DB-直埋CC：暗敷设在屋面或顶板内：CC：沿现浇板内暗敷设CC：暗敷设在顶棚内CP：穿蛇皮管/金属软管敷设CT：电缆桥架敷设CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设CLE：沿柱或跨柱敷设CLC：柱子内暗敷SC：穿焊接钢管敷设SCE：吊顶内敷设,要穿金属管SR：沿钢索（钢线槽）敷设TC：电缆沟敷设F：地板及地坪下敷设FC：暗敷设在地面内WE（WS）：沿墙面敷设WC：暗敷设在墙内PC：硬塑料管敷设PCL：塑料夹敷设PL：阻燃半硬聚乙烯管敷设QR：铝合金线槽敷设MT：穿电线管敷设MR：封闭式金属线槽敷设M：用钢索敷设：PR：塑料线槽敷设FPC：穿阻燃半硬聚氯乙烯管敷设K：瓷瓶或拄式绝缘子敷设KPC：穿聚氯乙烯塑料波纹电线管敷设RC：水煤气管2、导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管SC-焊接钢管3、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线；RVV：多股软线……4、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示； 2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示； 3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称； 4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。
电气原理图文字符号大全
电气原理图文字符号大全1. 引言电气原理图是一种用图形符号表示电气设备、元件和线路连接关系的图形。
在电气工程中，掌握和理解电气原理图的文字符号是非常重要的。
本文档将详细介绍电气原理图中常见的文字符号，帮助读者更好地理解和绘制电气原理图。
2. 电源符号•直流电源：使用直行箭头表示，如：+和-。
•交流电源：使用波浪线表示，如：~。
3. 节点符号•节点：使用一个点表示，表示多条线连接在一起的交点。
4. 连接符号•直线：表示两个元件或子电路之间的连接关系，例如：——。
•曲线：表示两个元件或子电路之间的连接关系，并且存在一个衔接点，例如：⌒。
5. 电器和元件符号•电阻：用矩形表示，如：R。
•电感：用长方形表示，如：L。
•电容：用两平行线表示，如：C。
•开关：用一个矩形表示，如：SW。
6. 分支和连接符号•并联：使用平行线表示，如：—和—。
•串联：使用相连的直线表示，如：——。
7. 传感器符号•温度传感器：用一个波浪线表示，如：Tsensor。
•光敏传感器：用一个弯曲的箭头表示，如：Lsensor。
8. 控制符号•开关：用一个矩形表示，如：SW。
•电机控制：用一个圆圈和两条直线表示，如：MOTOR。
9. 组件符号•电源插座：用一个正方形表示，如：S。
•动力插座：用一个正方形和一个箭头表示，如：P。
•端子块：用一个正方形和两根竖线表示，如：TB。
10. 传输符号•信号传输：使用一条曲线表示，如：⌒。
•信号接收：使用一个箭头表示，箭头方向指向接收方。
11. 天线符号•收音机天线：用一个直线表示，如：ANT。
12. 保护符号•保险丝：用一个矩形表示，如：FUSE。
•避雷器：用一个三角形表示，如：SPD。
•断路器：用一个矩形和一个弧线表示，如：CB。
13. 仪器符号•示波器：用一个正方形和一个曲线表示，如：SCOPE。
•多用表：用一个长方形和一组数字表示，如：DMM。
14. 故障指示符号•红色指示灯：用一个圆圈和一个十字表示，如：LED。
电气图形符号大全 强电系统图符号表示含义汇总
电气图形符号大全强电系统图符号表示含义汇总电气图形符号在电气工程中起到重要的作用，能够精确且简洁地表示不同元件、设备及其功能。
强电系统是电力系统中的一个重要组成部分，涉及高电压、高电流等特点，因此其图形符号的表示意义也相对复杂。
本文将为您介绍电气图形符号的大全，包括强电系统图符号的表示含义汇总。
第一部分：电气图形符号大全在电气工程中，电气图形符号主要用于绘制电路图、电气原理图等，以表示电器元件、电器设备及其功能。
以下是一些常见的电气图形符号：1. 电源：代表电路的能量来源，通常表示为一个圆形或长方形，内部标注正负极。
2. 电池：表示电源的一种常见形式，通常用一个或多个平行线来表示。
3. 开关：用于控制电路通断的元件，通常用一个或多个交叉线来表示。
4. 灯泡：用于表示电路中的光源，常见的图形符号是一个泡形，中间带有线代表灯丝。
5. 电阻器：表示电路中的电阻元件，通常用一个波浪线表示。
6. 电容器：表示电路中的电容元件，通常用两个平行线表示，并在中间加上一个小弯曲线。
7. 电感器：表示电路中的电感元件，通常用一个平行线和一个小弯曲线表示。
8. 传感器：表示能够将某种物理量转换为电信号输出的元件，不同类型的传感器有不同的图形符号。
9. 变压器：用于改变电压大小的元件，通常用两个并排的圆形表示。
10. 发电机：表示能够将机械能转换为电能的设备，通常用一个波浪线表示。
以上仅是电气图形符号大全中的一部分，在实际应用中还有很多其他的符号。
通过合理运用这些符号，可以清晰地表示电路结构、功能关系及设计意图。
第二部分：强电系统图符号表示含义汇总强电系统是指额定电压高于220V的电力系统，包括高压配电系统、发电系统、变电站等。
其图符号的表示含义相对复杂，以下是一些常见的强电系统图符号及其含义：1. 断路器：用于控制电路的开关，能够承受和断开较高电流。
2. 隔离开关：用于隔离或切断电路，通常用于对设备进行维修或检修。
3. 熔断器：用于保护电路和设备，当电流超过额定值时会自动断开。
电气符号含义大全
01, 电气施工图中配电箱AL/PL是什么意思, 为什么？之南宫帮珍创作我知道AL代表照明配电箱.PL代表动力配电箱.但为什么这么标识表记标帜.而有的还标识表记标帜为XM等.有没有文字符号对比表在电气施工图中, AL暗示照明配电箱；AP暗示动力配电箱.GB 7159 《电气技术中的文字符号制订通则》中, A暗示组件或部件,L、P与GB 7159无关, 是对A的限定, L—Light（照明）；P—Power（动力）.X暗示端子、插头、插座等.XM的含义要看图纸才华确定.动力配电箱一般不用PL暗示.AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02, 电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALE W,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜, 双电源进线的；AP是动力配电箱柜, 年夜部份时候是单电源, 有时也有双电源, 但不介入消防联动；AL是普通正常照明配电箱柜, 单电源进线；APE是应急动力配电箱柜, 双电源进线, 介入消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写, 为了编号方便, 可能就是ALR, 热力的, APS,送风机的；CZX, 插座箱；HX,户箱等,因为好些汉字生母一样, 可以按配电箱所在位置或所控设备对比. 03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思, 哪位年夜侠辅佐解释下, 谢谢C65N-D/3P:小型断路器, C65应该是西门子的型号, 3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1, 照明线路1, 应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）.A暗示配电设备（箱、柜）；L暗示用于照明类；E暗示用于应急（照明）.如AL--正常照明配电箱.05,建筑装置配电箱怎么算几模, 或几P?建筑装置配电箱怎么算几模, 或几P ?配电箱系统图中：是依据自动开关C65N级数？还是还是回路个数？辅佐详细解释一下.再辅佐解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱（一般是照明配电箱）, 也叫终端电器, 模数化终端电器.近代配电箱多采纳模数化电器（好处略）, 模数指内部器件单位, 如微型断路器的【宽度】, 以9mm为基本单位, 但断路器最小的是单极断路器, 占18mm宽, 理论上是2个模数, 但工程上常以18mm宽为1个模数, 同时因为是单极断路器的宽度, 单极也称1P （Pole,极）, 那么模数化配电箱规格就按P数分为若干种, 它们的高度相同, 宽度=边余量+总P数+边余量.那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器, DZ47是全国通用代号, 后4个厂家自命名代号, 如：C65-----施耐德（天津）梅兰日兰, 国内最好、最贵的（10A/1P 为25元）；E4CB----奇胜电器, 基本同C65, 但市场、知名度不如C65, 据说已被收购；DZ47----因为所有厂家都可以用这个代号, 鱼龙混杂, 价格甚至可以5元以下.其他的顾不上查资料了, 自己网上搜吧.06,配电系统问题自己新手, 请教前辈们, 这张图是不是就是配电系统图（后面还有AL32,ALK1等之类的图, 百度插不上）, 怎么看不出配电方式, 比如说TT,TN等, 还是直接跟这个无关啊！再就是里面每类型号是什么意思, 在网上也搜不到！难道这就是配电柜里面的原理图？那么那些功率以及电缆的型号是怎么确定的谢谢各位前辈了, 自己只有这么多分了, 之前不知道怎的被封了！我试着回复一下吧, 仅供参考：一、这张图可以称为“配电系统图”, 或更为细致地称为“编号为AL的配电箱系统图”.二、从图看, 接处所式为TN-S系统, 因为配电箱的总进线为五芯, 正常的情况整个系统的中性导体和呵护导体是分开的（如果合一的话, 用四芯即可）, 在这个基础上, 箱体还做了重复接地.三、上面的符号所代表的意义, 在网上都能查获得, 你应该首先下载一个电气图例符号年夜全, 仔细看一下, 年夜半问题就解决了.四、图中所标注的功率数值, 就是设备铭牌上标注的功率.五、电缆的型号是根据负荷年夜小、设备使用情况、电缆的容许载流量和装置条件等条件计算出来的.07,建筑电气中的电缆电线符号暗示？比如：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊？！？！？！求老师总结下电缆暗示方法：型号-电压-规格规格暗示为：芯数*截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、资料和结构罕见的有：B——字母在型号最前面, 暗示“布电线类”；字母在型号最后面, 暗示“扁线类”V——聚氯乙烯料（一个V暗示聚氯乙烯绝缘, 两个V暗示聚氯乙烯护套）R——软线类T——暗示导体为铜材（铜是电线电缆主要资料, 故铜的代号常省略）L——暗示导体为铝材22——前一个2暗示钢带铠装, 后一个2暗示聚氯乙烯外护套电线电缆型号N多种, 此处不能包括万象.要哪一类电缆就参看哪一类电缆的国家标准, 如你以上所以就是属于“布电线”类, 国标号为GB5023-1997, 和JB/T8743-199808,建筑给排水图形符号？线路上的3代表什么啊？问题弥补：其实这是电路图, 昨晚打错字了！这不是给排水图形符号, 是电气符号.图中“3”暗示三根电线,n3、n2为回路编号.09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指什么？C65N-16A 2P 是指使用C65小规格的断路器, 最年夜分断电流为6000A, 额定电流为16A, 2P指双极的, VE-30mA指漏电呵护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的.SC25：电缆穿25的焊接钢管敷设, HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号, N暗示分断电流为6000A, C16暗示呵护照明线路用, 容量为16A, 3P暗示3极VV*5x2.5-SC32/WC/FC 指 5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或空中暗敷设.c65:断路器型号.C16：16A.3P：三相的.VE30MA：三十毫安的漏电呵护.YJV：交联聚乙烯电缆.3*4：三根四平方的.SC25：25的钢管.后面的不知道 .下面的意思是：C65的3P断路器, 5*2.5平方的VV电缆, 32的钢管, 沿墙沿地暗敷设.C65是设计厂家的断路器序列号；16A是断路器的额定电流；2P 是接两个线一零一火；VE-30MA是漏电呵护电流是30MA；YJV是交联聚乙烯电缆；3*4MM是3根4平方的电线；SC25是25的焊管暗敷设；HDPE50是50的波纹管敷设；C65和上面的一样, 16A也是一样, 3P是三级接三火线；vv5*2.5-sc32/wc/fc是5*2.5平方的VV电缆穿32的焊管沿墙或空中暗敷设.10,建筑电气图纸中有一个双电源切换箱？他的符号是HUSD18R-63/16A-4P是什么意思？他这个箱能有多年夜？他下面还有一个EPS箱是用DUYD-220V/2KW 暗示的, 请问这个箱能有多年夜？里面的EPS年夜尺寸是多年夜？EPS箱有三趟回路.谢谢年夜家了！EPS是应急电源装置, 标准的可以连续供电12小时, 一般用于消防应急电源,HUSD18R-63/16A-4P是个型号, DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关）, 2KW是负载, 16A是负载电流, 4p是四相.双电源切换箱应该不年夜, 一个双电源开关, 加几个断路器,80*100*40应该足够啦！EPS一般都是做成柜子(设计师也推荐用环宇的EPS）, 这个EPS应该是消防应急照明.11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白, 有的画一个对交叉, 有的是上白下黑, 有的是左白右黑, 有的是左黑右白问题弥补：都是什么意思暗示什么状态或者什么性质电气施工图纸中的配电箱柜全白的为配电箱（柜）的一般通用符号, 可是设计经常使用它暗示明装照明配电箱(柜)；全黑的为照明配电箱(柜）一般符号, 画在墙内为暗装,画在墙外为明装, 可是设计经常使用它暗示为暗装照明配电箱（柜）；半黑半白的为动力配电箱（柜）, 同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱（柜）,但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的为事故应急配电箱（柜）, 有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装,墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定.电气符号年夜全2009年08月17日星期一 11:11 SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在空中内SCE：吊顶内敷设,要穿金属管一, 导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二, 导线敷设方式的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架, 梁WE-沿墙明敷三, 灯具装置方式的暗示CS-链吊DS-管吊W-墙壁装置C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或空中下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中, 为3极开关, 额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种, 额定电流32A, 2极开关其他那些符号都是关于导线穿管和敷设方式的一些暗示方法, 你对比着查一下铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线）, 软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）.S－双绞型.A－镀锡或镀银.F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略, 或聚烯烃护套FD—产物类别代号, 指分支电缆.将要公布的建设部标准用FZ暗示, 其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽ZR: 阻燃 R: 软线 S:双绞线型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格暗示法的含义规格采纳芯数、标称截面和电压品级暗示①单芯分支电缆规格暗示法：同一回路电缆根数＊（1*标称截面）, 0.6/1KV,②多芯绞合型分支电缆规格暗示法：同一回路电缆根数＊标称截面, 0.6/1KV,③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面-T, 如：4×25-T NHYJV:耐火动力电缆-3*70+35:四芯的铺设方式：穿SC（钢管）100fc（埋地）FC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷除这些．．还有ACC--吊顶内敷设CE--沿顶板明敷CT--桥架明敷电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ高压电力配电箱柜 AP高压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE高压负荷开关箱柜 AF高压电容赔偿柜 ACC或ACP 直流配电箱柜 AD把持信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE高压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放年夜器箱 ATF分配器箱 AVP接线端子箱 AXT电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ高压电力配电箱柜 AP高压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE高压负荷开关箱柜 AF高压电容赔偿柜 ACC或ACP 直流配电箱柜 AD把持信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE高压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC。
常用电气图例及含义
自带电源的 事故照明 天棚灯 弯灯 事故照明线
垂直通过 配线
无接地极 有接地极
接地一般 符号
标注安装方式的文字符号及含义
序号 名称 旧代号 新代号 一、导线敷设方式的标注 1 2 3 4 5 用瓷或瓷柱敷设 用塑料线敷设 用钢线槽敷设 穿焊接钢管敷设 穿电线管敷设 CP XC GC G DG K PR SR SC TC
6 7 8 9 10 11
穿聚氯乙烯管敷设 穿阻燃半硬聚 氯乙烯管敷设 用电缆桥架敷设 用瓷夹敷设 用塑料夹敷设 穿蛇皮管敷设
VG ZVG
PC FPC CT
CJ VJ SPG
PL PCL C架或跨屋架敷设 沿柱或跨柱敷设 沿墙面敷设 S LM ZM QM SR BE CLE WE
防爆型单极 开关 钥匙开关
单极拉线 开关 电铃
3 n
双控开关 （单极三线）
导线、电路、电缆 线路、母线符号 三根线、n 三根线、n根线 带接地插空单相座
单相插座
带接地插空三相座
n
暗装 密闭防水 防爆
灯的一般符号
暗装 密闭防水 防爆 投光灯 防水防尘灯 花灯 壁灯 向上配线
暗装 密闭防水 防爆 防爆荧光灯 球型灯 单管日光灯 双管日光灯 向下配线
5 6 7 8 9 10 11 12
沿天棚面或顶板面敷设 在能进入的吊顶内敷设 暗敷设在梁内 暗敷设在柱内 暗敷设在墙内 暗敷设在地面或地板内 暗敷设在屋面或顶板内 暗敷设在不能 进入的吊顶内
PM PNM LA ZA QA DA PA PNA
CE ACE BC CLC WC FC CC ACC
三、灯具安装方式的标注文字符号 1 2 线吊式 自在器吊式 X X CP CP
14 15 16
常用电器符号及含义对照表
用安全特低电压向电动玩具供电的安全隔离变压器。
符号Symbol
名称Title
含义Signification
电铃用变压器
专供家庭电铃或类似信号用的固定式单相安全隔离变压器。
电动剃刀用变压器
只能每次供给一个电动剃刀或类似负载使用的、输出限定并可固定装配的隔离变压器。
III级
防触电保护依靠电源电压为SELV，其内部不会产生大于SELV的电压。
警告不要使用冷光束灯
恶劣条件下使用的灯具
符号Symbol
名称Title
含义Signification
高压钠灯（内部有启动器）用的灯具
高压钠灯（需外部启动）用的灯具
反射泡用的灯具
电器控制阀
线圈变压器/镇流器
III类手提灯（含白炽灯）用变压器。
内装白炽灯的III类照明设备用的安全隔离变压器
2M标志
欧准，通常条件下可以直接安装在家具或壁橱上或内的变压器。
标志（Marking)
符号Symbol
名称Title
含义Signification
A（或mA）
安（或毫安）
Ampere-电流单位
Hz
赫兹
Hertz-频率单位
V（或kV）
伏（或千伏）
Volt-电压单位
W
瓦
Watt-功率单位
kVA
千伏安
Kilo Volt Ampere-功率单位
VA
伏安
Volt Ampere–功率单位
Tc
额定最大表面温度
各部分正常工作时表面允许的最高温度（Case）
Tw
线圈最大工作温度
在此温度，线圈可工作十年
独立式镇流器/变压器
电气符号含义
电气符号含义AL代表照明配电箱, 单电源进线PL代表动力配电箱AP表示动力配电箱,大部分时候是单电源，有时也有双电源，但不参与消防联动AW代表电表箱ALE是应急照明箱, 双电源进线的APE是应急动力配电箱柜，双电源进线，参与消防联动；GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power （动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
动力配电箱一般不用PL表示。
像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
配电箱系统图中C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路107,建筑电气中的电缆电线符号ZR 是阻燃意思电缆表示方法：型号-电压-规格规格表示为：芯数*截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、材料和结构常见的有：B——字母在型号最前面，表示“布电线类”；字母在型号最后面，表示“扁线类”V——聚氯乙烯料（一个V表示聚氯乙烯绝缘，两个V表示聚氯乙烯护套）R——软线类T——表示导体为铜材（铜是电线电缆主要材料，故铜的代号常省略）L——表示导体为铝材22——前一个2表示钢带铠装，后一个2表示聚氯乙烯外护套电线电缆型号N多种，此处不能包罗万象。
要哪一类电缆就参看哪一类电缆的国家标准，如你以上所以就是属于“布电线”类，国标号为GB5023-1997，和JB/T8743-1998图中“3”表示三根电线,n3、n2为回路编号。
电气符号图标(完整版)
电气符号图标（完整版）在电气工程领域，符号图标是工程师们进行设计、沟通和交流的重要工具。
它们简化了复杂的电气系统，使得图纸更加直观易懂。
本文档将为您介绍电气符号图标的完整版，帮助您更好地理解和应用这些符号。
一、电源符号电源符号用于表示电路中的电源，包括交流电源、直流电源、电池等。
常见的电源符号有：1. 交流电源符号：表示交流电源，通常由两条波浪线和一个圆圈组成。
2. 直流电源符号：表示直流电源，通常由一条直线和一个圆圈组成。
3. 电池符号：表示电池，通常由两条平行线和两个相对的圆圈组成。
二、开关符号开关符号用于表示电路中的开关，包括单刀开关、双刀开关、按钮开关等。
常见的开关符号有：1. 单刀开关符号：表示单刀开关，通常由一个倒置的“L”形和一条直线组成。
2. 双刀开关符号：表示双刀开关，通常由两个倒置的“L”形和两条直线组成。
3. 按钮开关符号：表示按钮开关，通常由一个圆形和一条直线组成。
连接符号用于表示电路中的连接线，包括导线、电缆、接地线等。
常见的连接符号有：1. 导线符号：表示导线，通常由一条直线组成。
2. 电缆符号：表示电缆，通常由两条平行的直线组成。
3. 接地线符号：表示接地线，通常由一条带有箭头的直线组成。
四、电阻符号电阻符号用于表示电路中的电阻器，包括固定电阻、可变电阻、电位器等。
常见的电阻符号有：1. 固定电阻符号：表示固定电阻，通常由一个矩形和一条直线组成。
2. 可变电阻符号：表示可变电阻，通常由一个矩形、一条直线和一个箭头组成。
3. 电位器符号：表示电位器，通常由一个矩形、两条直线和一个箭头组成。
五、电容符号电容符号用于表示电路中的电容器，包括固定电容、可变电容、电解电容等。
常见的电容符号有：1. 固定电容符号：表示固定电容，通常由两个相对的平行线和一条直线组成。
2. 可变电容符号：表示可变电容，通常由两个相对的平行线、一条直线和一个箭头组成。
3. 电解电容符号：表示电解电容，通常由一个矩形、两条相对的平行线和一条直线组成。
电气图纸符号大全
电气图纸符号大全电气图纸是工程领域中非常重要的一部分。
它是用于表达电气设备和线路的分布、连接和功能的图形符号系统。
在电气工程中，电气图纸是工程师们沟通和交流的重要工具。
以下是一些常见的电气图纸符号和其对应的含义。
1. 电源符号：电源符号通常用来表示电气设备的供电来源。
常见的电源符号包括电池符号、电网符号和发电机符号。
这些符号表示了电气设备所需的电源类型。
2. 电气元件符号：电气元件符号用来表示电气设备中的各种元件，如开关、插座、保险丝、断路器等。
这些符号通常用来表示电气元件的功能和位置。
3. 传感器符号：传感器符号用来表示各种传感器设备，如温度传感器、湿度传感器、光线传感器等。
这些符号表示了传感器设备的类型和位置。
4. 电器设备符号：电器设备符号用来表示安装在电气线路中的各种电器设备，如电机、发动机、燃气灶等。
这些符号表示了电器设备的类型和位置。
5. 连接符号：连接符号用来表示电气线路之间的连接方式，如并联、串联和星形连接等。
这些符号表示了电气线路的连接方式和电流流动的路径。
6. 电线符号：电线符号用来表示不同类型的电线和电缆，如电源线、信号线和通信线等。
这些符号表示了电线的类型和连接方式。
7. 地线符号：地线符号用来表示电气设备的接地和保护系统，以确保安全。
这些符号表示了接地系统的类型和位置。
8. 灯具符号：灯具符号用来表示不同类型的照明设备，如灯泡、投光灯和路灯等。
这些符号表示了照明设备的类型和位置。
在电气工程中，使用正确的电气图纸符号非常重要。
只有使用标准化的符号，工程师们才能准确地理解和解释电气图纸。
这有助于提高工程项目的效率和质量。
除了上述提到的电气图纸符号，还有很多其他类型的符号在电气图纸中使用。
这些符号表示了电气设备和线路的更具体的功能和特征。
例如，电子器件符号表示各种电子元件、电路和系统中使用的器件。
总之，电气图纸符号是电气工程师们必须熟悉和掌握的重要工具。
通过正确使用这些符号，工程师们能够有效地传达和理解电气设备和线路的布局、连接和功能。
电气图符号
电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT 、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，3、ALE---应急照明配电箱，4、AT----双电源切换箱，5、AW---电表箱。
很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV(塑料铜芯线)-3X10（3根10平方毫米的电线）2、PVC25（用PVC管，管径是25即1寸）3、WC（敷设方式--沿墙敷设）4、CC（敷设方式--沿地敷设）5、MR在金属线槽内敷设三、ZR-BV-3*4~CT 含义ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。
四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。
五、NH-BV-7x6 SC32 CE WE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。
六、NHBVR-2*1.5-SC15-CE WE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设。
1、Sc**:直径为**的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC：沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟2、JDG20 紧定式镀锌薄壁电线管DN203、SR 沿钢锁敷设4、WC 墙内暗敷设5、CE 沿天棚或顶板面敷设电缆常见型号：1、BV一般用途单芯硬导体无护套电2、RV 一般用途单芯软导体无护套电缆3、BVR 铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯（22）6、型号加“ZR”或“FR”的为阻燃电缆（电线）。
电气符号大全电气符号含义解释
电⽓符号⼤全电⽓符号含义解释电⽓符号⼤全电⽓符号含义解释电⽓符号⼤全SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙⾯敷设CE：沿天棚⾯或顶棚⾯敷设ACE：在能进⼊⼈的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进⼊的顶棚内FC：暗敷设在地⾯内SCE：吊顶内敷设,要穿⾦属管⼀，导线穿管表⽰SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-⾦属线槽M-钢索CP-⾦属软管PR-塑料线槽RC-镀锌钢管⼆，导线敷设⽅式的表⽰DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装⽅式的表⽰CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌⼊S-⽀架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯⼄烯管敷设：FPC电缆桥架敷设：CT⾦属线槽敷设：MR塑料线槽敷设：PR⽤钢索敷设：M穿聚氯⼄烯塑料波纹电线管敷设：KPC穿⾦属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙⾯敷设：WS暗敷设在墙内：WC沿天棚或顶板⾯敷设：CE暗敷设在屋⾯或顶板内：CC吊顶内敷设：SCE地板或地⾯下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适⽤于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的⼀种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设⽅式的⼀些表⽰⽅法，你对照着查⼀下矿⽤铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿⽤铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接⽤软电缆（电线），软结构。
电气符号含义大全
电⽓符号含义⼤全01，电⽓施⼯图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
PL代表动⼒配电箱。
但为什么这么标志。
⽽有的还标志为XM等。
有没有⽂字符号对照表在电⽓施⼯图中，AL表⽰照明配电箱；AP表⽰动⼒配电箱。
GB 7159 《电⽓技术中的⽂字符号制订通则》中，A表⽰组件或部件，L、P与GB 7159⽆关，是对A的限定，L—Light（照明）；P—Power（动⼒）。
X表⽰端⼦、插头、插座等。
XM的含义要看图纸才能确定。
动⼒配电箱⼀般不⽤PL表⽰。
AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动⼒配电箱.02，电⽓施⼯图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX⿇烦把这些名字说下⼀般来说ALE是应急照明配电箱柜，双电源进线的；AP是动⼒配电箱柜，⼤部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动⼒配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前⾯说的基础上按房间或者所控制设备功能的汉语拼⾳第⼀个字母简写，为了编号⽅便，可能就是ALR，热⼒的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字⽣母⼀样，可以按配电箱所在位置或所控设备对照。
03,电路施⼯图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位⼤侠帮忙解释下，谢谢C65N-D/3P:⼩型断路器，C65应该是西门⼦的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设⽅式L123/WP1：电⼒线路注：WP1,WL1,WE1 分别为电⼒线路1，照明线路1，应急线路104,ALE在电⽓图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

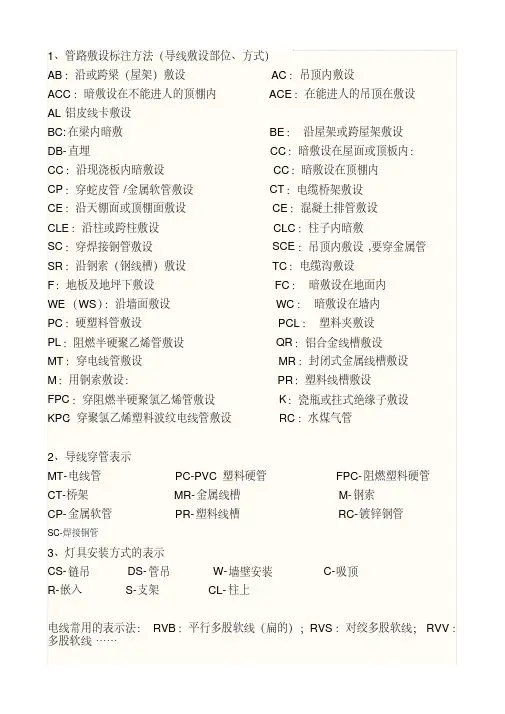

1、管路敷设标注方法（导线敷设部位、方式）
AB：沿或跨梁（屋架）敷设AC：吊顶内敷设
ACC：暗敷设在不能进人的顶棚内ACE：在能进人的吊顶在敷设
AL铝皮线卡敷设
BC:在梁内暗敷BE：沿屋架或跨屋架敷设
DB-直埋CC：暗敷设在屋面或顶板内：CC：沿现浇板内暗敷设CC：暗敷设在顶棚内
CP：穿蛇皮管/金属软管敷设CT：电缆桥架敷设
CE：沿天棚面或顶棚面敷设CE：混凝土排管敷设
CLE：沿柱或跨柱敷设CLC：柱子内暗敷
SC：穿焊接钢管敷设SCE：吊顶内敷设,要穿金属管SR：沿钢索（钢线槽）敷设TC：电缆沟敷设
F：地板及地坪下敷设FC：暗敷设在地面内
WE（WS）：沿墙面敷设WC：暗敷设在墙内
PC：硬塑料管敷设PCL：塑料夹敷设
PL：阻燃半硬聚乙烯管敷设QR：铝合金线槽敷设
MT：穿电线管敷设MR：封闭式金属线槽敷设
M：用钢索敷设：PR：塑料线槽敷设
FPC：穿阻燃半硬聚氯乙烯管敷设K：瓷瓶或拄式绝缘子敷设
KPC：穿聚氯乙烯塑料波纹电线管敷设RC：水煤气管
2、导线穿管表示
MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管
CT-桥架MR-金属线槽M-钢索
CP-金属软管PR-塑料线槽RC-镀锌钢管
SC-焊接钢管
3、灯具安装方式的表示
CS-链吊DS-管吊W-墙壁安装C-吸顶
R-嵌入S-支架CL-柱上
电线常用的表示法：RVB：平行多股软线（扁的）；RVS：对绞多股软线；RVV：多股软线……
4、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？
答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
说明：BV电线：1.分类和用途是用来分布电流用的，属于布电线类，用字母“B”表示；2.导体材料是铜，用字母“T”表示，布电线中铜芯导体省略表示；3.绝缘材料为聚氯乙烯，用字母“V”表示；电线型号及名称；4.布电线结构简单，除上面三点，有的还有护套，护套材料为聚氯乙烯也用字母“V”表示；护套材料为橡胶就用字母“X”表示。
没有护套以及后面没有的就不用表示。
如BVV 表示铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电线。
1、电气图中符号意思
AP：动力配电箱 AL：照明配电箱 ALE：应急照明配电箱AT：双电源切换箱 AW：电表箱。
在前面加数字表示楼层，后面加数字表示序号
2、建筑水电安装中BV-3X10-PVC25-WC-CC/MR是什么意思
BV(塑料铜芯线)-3X10（3根10平方毫米的电线）-PVC25（用PVC管，管径是25即1寸）-WC（敷设方式--沿墙敷设）-CC（敷设方式--沿地敷设）-MR在金属线槽内敷设
3、ZR-BV-3*4~CT是什么意思
ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT表示敷设方式为电缆桥架敷设。
4、PC20-WC,CC是什么意思
PC20表示材质为管径为20的塑料管；WC表示敷设方式为暗敷设在墙内；CC表示敷设方式为暗敷设在顶板内。
5、NH-BV-7x6 SC32 CE WE是什么意思
耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。
6、NHBVR-2*1.5-SC15-CE WE是什么意思
耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。
Sc**:直径为**的焊接钢管敷设
CE-沿顶板面明敷设 CC-沿顶板面暗敷设
WE-沿墙面明敷设 WC-沿墙面暗敷设
WE/FC：沿墙面敷设/暗敷在地面内
7、BV—3×2.5—JDG20,SR—WC,CE是什么意思
BV3×2.5 硬铜芯聚氯乙烯绝缘电线3跟
JDG20 紧定式镀锌薄壁电线管DN20
SR 沿钢锁敷设 WC 墙内暗敷设 CE 沿天棚或顶板面敷设
BV一般用途单芯硬导体无护套电缆
RV一般用途单芯软导体无护套电缆
BVR铜芯聚氯乙烯绝缘软电缆
8、电缆常见型号：
VV表示：聚氯乙烯绝缘（第一个V），聚氯乙烯护套（第二个V）
YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）
型号加“ZR”或“FR”的为阻燃电缆（电线）。
加“L”为铝线
9、电线的型号：
BVV--聚氯乙烯绝缘和护套铜心线， BV--聚氯乙烯绝缘铜心线，
BVR--聚氯乙烯绝缘铜心软线， BX--橡皮绝缘铜心线，
RHF--氯丁橡套铜心软线。
YFD-VV-0.6/1kV
4(1X35)+PE(1X16)
YFD系列预制分支电缆VV、YJV单芯型分支联接体电压0.6/1KV分支电缆截面6mm2
WL表回路的意思
10、SYWV-75-5P-PVC16-WC是什么意思
SYV：实心聚乙烯绝缘，PVC护套，国标代号是射频电缆--又叫“视频电缆”；SYWV：聚乙烯物理发泡绝缘，PVC护套，国标代号是射频电缆；
特性阻抗：75欧姆
5P表示屏蔽五类，不带P表示非屏蔽
WC-沿墙面暗敷设
11、HYV-24(2x0.5)-SC50-FC是什么意思
HYV（HYA)表示电信电缆，24*2*0.5表示是【24对】（电信电缆都论对），线芯是直径0.5毫米的单股铜线，后面是穿管和敷设方式
12、HYV-100 (2*0.5) RC70 是什么意思
100对的通讯电缆，中间每对是0.5的线径，需要穿管敷设，而保护管的外径70材质是镀锌钢管。
13、SC50是什么意思
50微米多模光纤，SC型连接头。
16、80H：80根双绞线，数据语音都用双绞线传输。
17、UPS VB-3X4 ： 3*4平方铜芯UPS电源线
18、BV500-3*10-FPC32 AL2-2-1是什么意思
B是电线，V是聚氯乙烯，合起来是铜芯聚氯乙烯绝缘导线，就是最常用的电线，500是电压等级，3是3芯，10是线径为10平方毫米，FPC是半硬质塑料管，32是塑料管的外径为32毫米。
AL2-2-1是配电箱和回路编号。
19、AXB3LE-32 C16/29,30mA
这个是开关型号，后面是BV线，2.5平方毫米，3芯，穿20的塑料管(p),FC是沿地暗敷。
20、墙壁按钮开关距离地面控制在 1.2~1.4米之间一般为 1.3米；.距门口0.15-0.2米，拉线开关距地2~3米，层高小于3M，拉线开关距顶板不小于1米，拉线出口垂直向下。
普通插座的距地0.3米；厨房,或卫生间的插座一般距地1.4米；空调插座一般距地1.8米，托儿所、幼儿园、小学等儿童活动场所插座距地不低于1.8米。
21、配电箱离地一般在1.8米左右
安装消防箱的时候，消火栓栓口一般离箱底为120---140mm，所以消防箱的安装底高度一般为：960mm---980mm。
