制浆造纸仪表及自动化课件汇总全套ppt完整版课件最全教学教程整套课件全书电子教案
任务二 弹性式压力计的应用
一、单圈弹簧管压力计
F/S
常用的弹性元件示意图
弹簧管压力表结构图
二、电接点压力表 电接点压力表
三、压力表的选用与安装 压力表安装示意图
技能训练 压力表的维修作业
检修必须办理工作票。不持工作票，不得作业。 与工艺人员联系，看工艺条件是否具备拆装、更换 压力表的条件。提前查看现场，了解现场是否存在粉 尘、有毒有腐蚀的物质，采取预防措施。如果元件在 高空位置，作业前必须系好安全带，必要时要搭梯子 或使用升降设备。 进行人员分工，作业前应由技术人员对作业人员进 行安全与技术交底。 进入现场要戴安全帽，穿工作服、绝缘鞋。可根据 现场情况适当地选择防尘口罩、防毒面具、防护眼镜、 耳塞、防化服和焊接手套等劳保用品。
所需工器具及备品备件： 多功能过程校验仪、万用表、螺丝刀、扳手、尖
嘴钳、元件套管、垫片、胶布等。
工作过程： ➢拆除热电阻 ➢将热电阻送往标准室进行校验 ➢在现场安装热电阻，调试正常后投入使用。
将维修过程及结果记录在相应的表格内。
任务三 热电偶的应用
一、温度和温标
热电偶是工业上应用最广泛的温度检测元 件之一，它有测量精度高、测量范围广、构造 简单及使用方便等特点。
差压变送器正迁移检测液位
任务三 超声波物位计的应用
一、超声波物位计 超声波物位计是利用超声波在物位上反射
和透射传播特性来测量物位的。
超声波物位计
所需工器具及备品备件： 多功能过程校验仪、万用表、螺丝刀、扳手、尖
嘴钳、冰瓶、元件套管、垫片、胶布等。
工作过程： ➢拆除热电偶 ➢将热电偶送往标准室进行校验 ➢在现场安装热电偶，调试正常后投入使用。
将维修过程及结果记录在相应的表格内。
第三章 高得率制浆设备1制浆造纸设备课件
第三章 高得率制浆设备 Chapter 3: High-yield Pulping Equipment
高得率浆分类及有关术语
• SGW (Stone Ground Wood) 磨石磨木浆 • PGW (Pressurized Ground Wood) 压力磨石磨木浆 • TGW (high Temperature Ground Wood) 高温磨石磨木浆 • RMP (Refiner Mechanical Pulp) 盘磨机械浆 • TMP (Thermo-Mechanical Pulp) 预热盘磨机械浆 • CMP (Chemi-Mechanical Pulp) 化学盘磨机械浆 • CTMP (Chemi-Thermo-Mechanical Pulp) 化学预热机械浆 • APMP (Alkaline Peroxide Mechanical Pulp) 碱性过氧化氢化学机械浆
1.盘磨机结构设计的要求
(1) 物料必须连续而均匀地喂入磨浆机。因此要有连续均匀 的进料机构。一般可采用螺旋进料，强制送进。 (2) 在两个磨盘表面间的物料必须布满整个盘面空间，并连 续运动。因此要有良好的磨盘结构来实现这种连续运动，并 将木片连续磨制成合格的浆料而离开磨盘。 (3) 浆料的质量必须稳定。在其他条件相同的情况下，主要 因素之一是磨盘必须耐磨，更换的周期越长越好。现在普遍 采用的是合金磨盘。 (4) 磨浆过程中必须保持一定的磨料浓度。因此磨浆机壳体 内装有喷水管，使磨碎区内有最适宜的磨浆浓度。一般可掌 握在木片与水的混合物中含有25％～33％的绝干木片的浓度， 水分在大量的吸热过程中通过磨盘，并为湿浆和蒸汽带走。

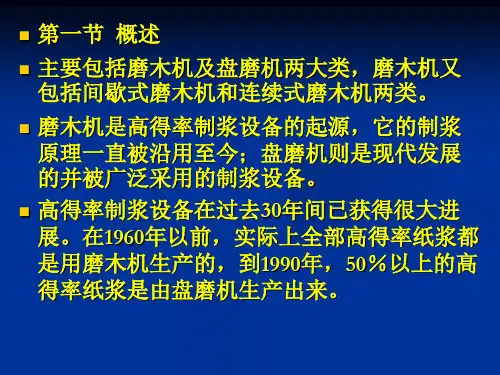

• 在1960年以前，实际上全部高得率纸浆都是用磨木机生产的， 到1990年，50%以上的高得率纸浆是由盘磨机生产出来。
高得率浆分类及有关术语
• SGW (Stone Ground Wood) 磨石磨木浆 • PGW (Pressurized Ground Wood) 压力磨石磨木浆 • TGW (high Temperature Ground Wood) 高温磨石磨木浆 • RMP (Refiner Mechanical Pulp) 盘磨机械浆 • TMP (Thermo-Mechanical Pulp) 预热盘磨机械浆 • CMP (Chemi-Mechanical Pulp) 化学盘磨机械浆 • CTMP (Chemi-Thermo-Mechanical Pulp) 化学预热机械浆 • APMP (Alkaline Peroxide Mechanical Pulp) 碱性过氧化氢化学机械浆
1.盘磨机结构设计的要求
(1) 物料必须连续而均匀地喂入磨浆机。因此要有连续均匀 的进料机构。一般可采用螺旋进料，强制送进。 (2) 在两个磨盘表面间的物料必须布满整个盘面空间，并连 续运动。因此要有良好的磨盘结构来实现这种连续运动，并 将木片连续磨制成合格的浆料而离开磨盘。 (3) 浆料的质量必须稳定。在其他条件相同的情况下，主要 因素之一是磨盘必须耐磨，更换的周期越长越好。现在普遍 采用的是合金磨盘。 (4) 磨浆过程中必须保持一定的磨料浓度。因此磨浆机壳体 内装有喷水管，使磨碎区内有最适宜的磨浆浓度。一般可掌 握在木片与水的混合物中含有25％～33％的绝干木片的浓度， 水分在大量的吸热过程中通过磨盘，并为湿浆和蒸汽带走。
• 在1960年以前，实际上全部高得率纸浆都是用磨木机生产的， 到1990年，50%以上的高得率纸浆是由盘磨机生产出来。
纸浆造纸机械与设备
2012-4-15 9
制浆造纸机械与设备――第三章
缺点： 1. RMP和TMP的单位电耗要比GMP高50%以上，针叶木的 动力消耗为1500~2000千瓦时/吨浆； 2. 盘磨机磨盘使用寿命短，设备维修费用高，维修工作量 大； 3. 成纸平滑度较低，白度稍差。
2012-4-15
10
二、典型流程
制浆造纸机械与设备――第三章
2012-4-15
34
制浆造纸机械与设备――第三章
搓丝机的工作机理与特征
• 动态挤压原理 • 搓丝机两个螺杆的几何参数相同、转向相同 ，在啮合区 除中心连线之外，各点的相对速度不同，所以产生的剪切 速度不同 • 正向螺旋的主要作用是输送和压缩物料，到反向螺旋杆 处，正、反向螺旋的相互作用形成挤压区，迫使物料从反 向螺杆的开槽处挤出，从而被剪切揉碎成一定长度的纤维 状。 • 浆料在正向输送元件和反向输送元件作用下，形成高压 区，纤维物料之间产生很大摩擦力，导致纤维间的分离， 进而使之分丝帚化、压溃。
54
制浆造纸机械与设备――第三章
挤压疏解机工作部分结构图
2012-4-15
55
四、盘磨机械浆系统的配套设备
制浆造纸机械与设备――第三章
浸渍器 CTMP和CMP制浆设备中配有用药液泡浸料片的装置。 （1）卧管式浸渍器： （2）立管压胀式浸渍器 （3）斜管浸渍器
2012-4-15
56
制浆造纸机械与设备――第三章
2012-4-15
48
制浆造纸机械与设备――第三章 一种国产的螺旋加料器
2012-4-15
49
制浆造纸机械与设备――第三章
2012-4-15
50
制浆造纸机械与设备――第三章
2012-4-15
制浆造纸机械与设备――第三章
缺点： 1. RMP和TMP的单位电耗要比GMP高50%以上，针叶木的 动力消耗为1500~2000千瓦时/吨浆； 2. 盘磨机磨盘使用寿命短，设备维修费用高，维修工作量 大； 3. 成纸平滑度较低，白度稍差。
2012-4-15
10
二、典型流程
制浆造纸机械与设备――第三章
2012-4-15
34
制浆造纸机械与设备――第三章
搓丝机的工作机理与特征
• 动态挤压原理 • 搓丝机两个螺杆的几何参数相同、转向相同 ，在啮合区 除中心连线之外，各点的相对速度不同，所以产生的剪切 速度不同 • 正向螺旋的主要作用是输送和压缩物料，到反向螺旋杆 处，正、反向螺旋的相互作用形成挤压区，迫使物料从反 向螺杆的开槽处挤出，从而被剪切揉碎成一定长度的纤维 状。 • 浆料在正向输送元件和反向输送元件作用下，形成高压 区，纤维物料之间产生很大摩擦力，导致纤维间的分离， 进而使之分丝帚化、压溃。
54
制浆造纸机械与设备――第三章
挤压疏解机工作部分结构图
2012-4-15
55
四、盘磨机械浆系统的配套设备
制浆造纸机械与设备――第三章
浸渍器 CTMP和CMP制浆设备中配有用药液泡浸料片的装置。 （1）卧管式浸渍器： （2）立管压胀式浸渍器 （3）斜管浸渍器
2012-4-15
56
制浆造纸机械与设备――第三章
2012-4-15
48
制浆造纸机械与设备――第三章 一种国产的螺旋加料器
2012-4-15
49
制浆造纸机械与设备――第三章
2012-4-15
50
制浆造纸机械与设备――第三章
2012-4-15
最新造纸原理与设备PPT课件
• 1.2 纸机的分类
造纸机主体及其辅助系统有着不同的形式和
规格，工程设计时主要根据纸浆种类、成纸品种 以及产量要求等来确定各分部的形式和规格，形 式不同，则结构不同。从而构成了不同种类的纸 机。
•
在工程实际中，常以成形部和烘干部的形式
结构特征为基础进行造纸机的进行分类。可分为
长网多缸纸机、圆网多缸（双缸）纸机、夹网纸
合格率＝（合格成品量/成品量）×100％ ）
4.7 纸机的生产能力—指造纸机的计算产量。 Q＝V•B•q•K1•K2（g/min） ＝V•B•q•K1•K2•K3×60（T/D） ＝0.06V•B•q•K1•K2•K3/1000（T/D） 式中：V－车速（m/min） B－抄宽（m） q－定量（g/m²） K1－抄造率（％） K2－成品率（％） K3－工作时数（h/D）
气垫式流浆箱示意图
敛流式流浆箱示意图
2、各组成部件的形式及作用
2.1浆料分布装置
● 由布浆器管和分布元件组成。
● 总管可分为为圆锥形、方锥形。
● 布浆元件：单管布浆器、错流布浆器、多管进浆布浆 器、孔板布浆器、阶梯扩散布浆器和管束布浆器等几种形 式。
● 作用：浆料从锥管的大端进入，小端回流，主要是保 证支管浆流压头的稳定与浆料的分布均匀，同时可以防止 在锥管末端有死角，防止浆团聚集，并排除气泡。在循环 端设有控制阀，由控制阀的开度来控制循环量，以维持两 端有相同的压力。
（2）传动方面，考虑采用分部传动，并根据 车速的高低选择合适的控制系统；
（3）根据车速的高低选择恰当的引纸方式；
（4）根据纸品的质量要求选择压榨形式、施 胶形式和压光形式等。
二、流浆箱
1、概述 1.1 流浆箱的作用
流浆箱作为纸机的浆料流送装置，是把浆料 均匀而稳定的流送和喷布到成形网上，为纸幅的 良好成形提供必要的前提。浆料流送装置是造纸 机的起始部分，习惯上称之为流浆箱或网前箱， 其结构和性能对纸页的成形、纸机操作及成纸质 量有重要影响，所以流浆箱是造纸机的一个关键 部分。
制浆造纸机械设备课件
二、磨木机的型式及特点
（一）磨木机的型式
磨木机分为间歇式和连续式两大类。
间歇式磨木机由围绕在磨石机架上的料袋所 组成，木段用人工装到每个料袋里去。
一次加压结束，人工释放压力，待压板退回， 再用人工装料然后关闭料袋门，再行加压。
多年来，这些基本程序没有变化，只是自动 化程度提高、装备能力增大而已。
压力磨木机可生产高强度浆。
试验证实磨木机在超出常压下磨木，可有效 地防止水的沸腾，保持木材的温度，可以用 接近100℃的水喷洗磨石也没有烧木之危险， 而由于磨木温度较高（可达到140℃），增加 了木素的软化，有利于纤维在不受损伤的情 况下得到分离，使浆的长纤维比例增加，耐 破度，撕裂度和抗张强度都有显著提高，在 纸机上试验也证实压力磨木浆可以用于生产 高质量的纸。
（四）温控磨木机
是利用高温磨木的机理对链式磨木机进行改 造发展的，其特点是在不超过水沸点的条件 下尽量提高磨碎区的温度。
主要是充分利用木库内蒸汽的能量以提高磨 碎区的温度，并配用稳定运转控制器，控制 温升，以提高磨木浆质量，部分指标可达到 压力磨木浆的下限。
回水温度79℃，磨碎区浆料出口温度达90～ 97℃，浆坑浆料温度达85～94℃。
磨块是磨料加粘结剂制造的，两种材料经精 确计量，机械混合，置于压模内加压成坯， 然后将磨块坯移入烘箱，经充分干燥后放入 窑炉，在2000℃以上高温下烧结，保温一段 时间后冷却至室温而成。
2．陶瓷磨石的组装
在组装固化好的磨石内，扎上钢筋并固定螺 栓连接铁板，再装上芯模，灌芯后保养两个 月即可使用。
（三）温度变化对磨石的影响
过大的温度变化，急剧地升温或降温，都会 使磨石产生应力，造成损伤。
试验生产都表明：当停机时磨石过快冷却或 开机时过快升温，都产生比正常生产时更大 的应力，致使磨石受到损伤，从而导致磨石 的破裂。
制浆造纸设备电子课件-完整版
第一章打浆设备1.3打浆设备的分类：1.3.1按操作方式分：1间歇式2连续式：1.3.2按转子结构分：1鼓式：2圆锥式：3圆盘式:1.3.3按打浆浓度分：1低浓打浆设备：2中浓打浆设备：3高浓打浆设备：第三节锥形磨浆机1.工作原理：1纸浆在磨腔内的移动：在浆料旋转速度不同造成的压差和离心力的分力的作用下，浆料倾向于从小端向大端移动。
一般都是从小端进浆，大端出浆。
2纸浆在磨腔内受到的研磨：浆料经过磨腔时受到飞刀和定刀之间的复杂的机械作用，打浆作用。
3间隙的调节：通过间隙调节机构使转子轴向移动，改变间隙。
第四节盘磨机2.2按磨盘的数量分为：2.2.1单盘磨：一个动盘、一个定盘。
2.2.2双回转盘磨机：两个动盘，但转向相反，两个电机，有供料螺旋和供料转子两种。
2.2.3三盘磨：习惯也叫双盘磨。
两个磨区，四个磨片，中间一个动盘，两边各一个定盘。
图1-19。
2.2.4多盘磨：有五盘磨，两个动盘。
3.磨盘与磨浆特性：3.1磨纹结构：磨纹选择关系到能否正常操作和磨浆效果。
根据不同要求可选择不同的磨纹形状和分布。
随浆种变化，如纤维长短不同，粗磨精磨不同。
3.1.1齿纹形状：1锯齿型：疏解作用强；2平齿型：帚化作用强。
3.1.2齿纹结构尺寸：一般高2-8mm，槽宽4-10mm。
槽宽浅：不易堵塞，有助于浆料运动，适合较高浓度。
槽窄浅：接触面积大，增加磨浆机会，适合单根纤维精磨。
槽过浅：寿命短。
分布:从内到外，齿纹由粗变细。
3.1.3齿纹的倾向：1直齿：辐射状，切断能力强，出浆快，不易堵赛，适合粗浆。
2前倾斜齿：拉入作用，磨浆时间长，质量高，产量小。
3前倾斜齿：“泵出”作用，出浆快，质量低，产量高。
4一对齿纹：越平行，切断能力越强；越垂直，帚化作用越强。
3.1.4封闭圈:1作用：防止浆料从磨盘中“泵出”，延长磨浆时间，提高打浆度。
2形式:21页图1-23。
弧形、周边形、多层同心圆、凹袋式挡坝、条状宽边、粒状宽边等，适应不同工艺要求。
制浆造纸流程(科普)PPT幻灯片课件
欧洲和亚洲的针叶木浆主要是云衫 和松木；北美的针叶木浆则主要是 道哥拉斯杉,铁树,黄松和白／黑松 及香杉。
8
UPM
商品浆板
9
UPM
基本制浆流程 －木材处理
UPM
10
基本制浆流程—机械制浆
1. TMP – 热磨机械浆
木片
热磨机械浆
磨浆
蒸汽预热
2. PGW –压力磨石磨木浆 圆木
加压
压力磨石磨木浆
UPM
备浆 －磨浆
磨浆就是在水的存在下用金属刀盘对纤维进行机械处理的过程。
磨浆前
目标 润湿、润胀、软化、帚化和切断 提高纤维细度 增加纤维比表面积和键结合能力
17
磨浆后
对纸张品质的影响 提高强度 透气能力和吸收性 不透明度 尺寸稳定性 松厚度 /紧度
UPM
备浆 －磨浆
去除意外带入的外来杂质防止纤维絮凝进而改善纸页成形短循环主要过程湿部化学品杀菌剂消泡剂氢氧化钠提高原料使用效率保留率调节匀度原料防腐设备表面清洁减少气泡调节ph值填料湿部淀粉内部施胶剂荧光增白剂染料表面上胶剂平滑度内结合强度抗水性颜色打印适性抗静电湿部化学品在混浆和短循环过程中加入以赋予纸张某些特性
12
UPM
基本制浆流程 －化学制浆
化学品 (ClO2, H2O2,etc)
未漂浆
- 化学浆 - 机械浆 - 回收浆
UPM
漂白浆
- 化学浆 - 机械浆 - 回收浆
13
不同纸浆的对比
强度 白度 耐保存性 洁净度 环保 价格
化学木浆 ＋＋＋ ＋＋＋ ＋＋＋ ＋＋＋ ＋＋ ＋＋＋
机械木浆 ＋ ＋ － ＋ ＋＋ ＋
1. 植物纤维（纸浆）
化学木浆 机械木浆 草浆 废纸浆
8
UPM
商品浆板
9
UPM
基本制浆流程 －木材处理
UPM
10
基本制浆流程—机械制浆
1. TMP – 热磨机械浆
木片
热磨机械浆
磨浆
蒸汽预热
2. PGW –压力磨石磨木浆 圆木
加压
压力磨石磨木浆
UPM
备浆 －磨浆
磨浆就是在水的存在下用金属刀盘对纤维进行机械处理的过程。
磨浆前
目标 润湿、润胀、软化、帚化和切断 提高纤维细度 增加纤维比表面积和键结合能力
17
磨浆后
对纸张品质的影响 提高强度 透气能力和吸收性 不透明度 尺寸稳定性 松厚度 /紧度
UPM
备浆 －磨浆
去除意外带入的外来杂质防止纤维絮凝进而改善纸页成形短循环主要过程湿部化学品杀菌剂消泡剂氢氧化钠提高原料使用效率保留率调节匀度原料防腐设备表面清洁减少气泡调节ph值填料湿部淀粉内部施胶剂荧光增白剂染料表面上胶剂平滑度内结合强度抗水性颜色打印适性抗静电湿部化学品在混浆和短循环过程中加入以赋予纸张某些特性
12
UPM
基本制浆流程 －化学制浆
化学品 (ClO2, H2O2,etc)
未漂浆
- 化学浆 - 机械浆 - 回收浆
UPM
漂白浆
- 化学浆 - 机械浆 - 回收浆
13
不同纸浆的对比
强度 白度 耐保存性 洁净度 环保 价格
化学木浆 ＋＋＋ ＋＋＋ ＋＋＋ ＋＋＋ ＋＋ ＋＋＋
机械木浆 ＋ ＋ － ＋ ＋＋ ＋
1. 植物纤维（纸浆）
化学木浆 机械木浆 草浆 废纸浆
第二章_造纸机概述PPT资料30页
2019-5-22
. 13 .
制浆造纸机械与设备――造纸机概述
2019-5-22
. 14 .
制浆造纸机械与设备――造纸机概述
2019-5-22
. 15 .
制浆造纸机械与设备――造纸机概述
2019-5-22
. 16 .
制浆造纸机械与设备――造纸机概述
从上面的图表可以发现： （1）各种规格的造纸机在配置上差不多，由于原料、产品、车速所导致的 配置差异不显著。 （2）可按多种不同产品要求配置纸机各部件，具体生产时有选择性的使用 相关部件即可。
2019-5-22
. 17 .
制浆造纸机械与设备――造纸机概述
第五节 夹网纸机的配置
随着纸机车速的提高，利用长网纸机抄造的纸，两面性差异较明显、微观
匀度较差、沿幅宽方向均匀性较差，这制约着车速的提高，为此出现了夹网纸 机，它能够有效的解决上述长网纸机在高车速过程中存在的问题，因此也成为 了目前和今后纸机发展的方向。
包括：施胶压榨、机内涂布、起皱装置、纵切机、真空系统、压力系统、 润滑系统、引纸系统、蒸汽系统、抽风系统、传动系统、检测系统、控制系统 等。
2019-5-22
. 4.
流浆箱
成形部
制浆造纸机械与设备――造纸机概述
压榨部
烘干部
施胶压榨 压光机
卷纸机
2019-5-22
. 5.
二、纸机的分类
工艺 设备
浆种类 纸种类 定量 产量
2019-5-22
. 9.
制浆造纸机械与设备――造纸机概述
2019-5-22
. 10 .
制浆造纸机械与设备――造纸机概述
通常在造纸机规范说明中，除进行规格说明外还应标明适应的纸浆种类、 产品品种、纸页定量以及计算产量等，以方便用户的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作为洗浆机的过滤机不仅要把废液从纸浆中分 离，还要进行纸浆洗涤，所以在过滤机上装有 洗涤喷淋装置。
下面以真空洗浆机和压力洗浆机为例对转鼓式 过滤机做简单介绍。
（一）真空洗浆机
真空洗浆机由转鼓、分配阀、槽体、洗涤液喷 淋装置、剥浆装置、水腿管及其真空系统等组 成。
我国真空洗浆机按用途分为：A型洗浆机，用于漂 后洗涤或浓缩，B型洗浆机用于多台串联洗涤碱法 粗浆。
1、螺旋挤浆机
螺旋挤浆机又称螺旋压榨机，其特点是：设备紧 凑，投资少，提取的黑液温度高，浓度大，黑液 的泡沫不影响提取率下降，但黑液提取率低，多 用于中小型草类半料浆及木浆厂。
螺旋挤浆机有压榨螺旋，滤水鼓，调压装置，机座 和传动装置等组成。
二、纸浆的筛选设备
为了保证浆及纸的质量，防止生产设备被浆 料中的杂质损坏或堵塞，必须把浆料中的纤 维性杂质及矿物杂质除去。
立式旋翼筛转子的轴是直立 的。转子上一般有2-3块叶 片，叶片的形状与飞机的机 翼相似，俗称旋翼。
高频振框式平筛
高频振框式平筛，由于结 构简单，动力消耗低，适 用于多种浆料，在粗料筛 选过程中成为不可缺少的 除节设备。
一、 纸浆的洗涤设备
纸浆洗涤的目的，是把蒸煮过程中溶解于蒸煮液和附着于纤 维表面以及夹杂于纤维之间的一些非纤维性的可溶物，用水 或稀废液溶出，并与纤维分离，获得干净的纸浆。
纸浆的洗涤可分为粗洗和精洗
纸浆洗涤设备按其工作原理和工作特性可分为 ቤተ መጻሕፍቲ ባይዱ下三类。
（一）扩散洗涤设备
这类设备的特点是浆料经受洗涤时间长，同时受到洗涤的 浆料较多，洗涤过程中扩散作用进行得较彻底，其设备有 扩散洗涤器、洗浆池、循环式洗涤池等。
硫酸盐法：蒸煮所用的化学药剂的主要成分是NaOH 和Na2S，也含有少量Na2CO3、Na2SO4和Na2SO3等 。
第四节 亚硫酸盐法制浆设备概述
亚硝酸盐蒸煮锅均为固定直立式，由于亚 硝酸盐蒸煮液对锅炉钢板有强烈腐蚀性， 所以同蒸煮液相接触的钢板表面需用耐酸 保护层保护。
第五节 纸浆的洗涤、浓缩、漂白和筛选设备概述
带式洗浆机由于设备造价较低，占地面积较小，电耗低， 维修方便，特别是在置换段的洗涤效果比鼓式洗涤剂好， 因此应用较广。
（三）挤压式洗涤设备
这类设备主要指以机械直接加工的脱水或黑液提取设备。 该设备以多孔板，缝板作为滤网，采取高浓进浆，高浓出 浆，浆层较厚，并且采用较高的操作压力。浆料的脱水或 黑液的提取主要依靠机械力的挤压，而不是依靠扩散作用 。例如螺旋挤浆机。
由于纸浆中杂质的来源及性质各异，所以浆料筛 选设备的种类繁多。
根据原理的不同，可分为筛浆机及除渣设备两大类。 筛浆机是利用纤维与杂质的几何形状不同，把杂质除 去；除渣设备是利用纤维与杂质的密度不同，把杂质 除去。
筛浆机可分为两类：一类主要靠筛鼓两边浆料的压力 差使良浆通过筛孔；或利用转子叶片产生的离心力使 良浆通过筛孔，统称为离心式筛浆机。另一类称为振 动式筛浆机，分为振动平筛和振动圆筛两类。
制浆的方法大致可分为机械法、化学法和化学机 械法三种。
机械法有：原木磨木法（磨石磨木法)、木片磨木 法等 化学法有：碱法和亚硝酸盐法。 化学机械法即用较轻度的化学处理再加以机械磨 浆的方法。
从第二节至第四节将详细介绍三种方 法的工作过程及其主要机械。
第二节 机械法制浆及其主要机械
用机械方法将木材磨解成的纸浆称为机械木 浆，或磨木浆。 磨木浆的主要缺点有： （1）纸浆纤维短，非纤维素组分含量较高，成 纸强度较低。 （2）由于木材中绝大部分的木素和其它非纤维 素组分未被除去，成纸易被变黄发脆，不能太长 久保存。
(二)过滤洗涤设备
这类设备的特点是采用薄浆层操作 ，连续分离废液，连续喷淋洗涤液 ，以液位差或气压差作为过滤动力 ，一般进浆浓度比较低。该设备有 各种转鼓式过滤机、带式过滤机、 置换洗涤器。
1、转鼓式过滤机
转鼓式过滤机是把一个转鼓放置在浆槽里构成 的过滤设备，滤网铺盖在转鼓的表面。用来洗 涤纸浆的过滤机称为洗浆机。
（二）压力洗浆机
压力洗浆机是以转鼓外面的 加压空气作为过滤动力的洗 涤设备。它由转鼓以及把转 鼓密封起来的鼓槽、密封辊 （gun）、喷洗管、高压鼓 风机、外壳等组成。
2、水平带式真空洗浆机
用于洗浆的水平带式真空过滤机称为水平带式真空洗 浆机（俗称带式洗涤机）。 带式洗浆机由滤网、滤带、真空洗滤箱、洗浆箱 、喷洗装置、辊筒、气罩和机架等组成。
第九章 制浆造纸机械与设备
第一节 制浆造纸生产概述
纸浆的原料主要有木材、竹、芦苇、稻草、麦草、芒杆 、棉杆、甘蔗渣、破布、废棉、废麻等类植物纤维。
制浆是利用化学的方法或机械的方法或两者结合的方 法使植物纤维原料离解，变成本色纸浆或漂白纸浆的 过程。
下面以芦苇造纸为例介绍其基本过程：
此外，制浆造纸过程中还包括一些辅助过程，如蒸煮液的制 备，漂液的制备，蒸煮废气和废液中化学药品与热能的回收 利用以及废液的综合利用等。
白色磨木浆主要用来生产新闻纸。
磨木机是生产磨木浆的主要设备。磨木机 由磨石、料箱，加压送料机构及浆坑等构 成；此外，还有刻石装置，机械装木装置 等设备。
磨木机的种类很多，按操作的连续性不 同，可分为连续式与间歇式两大类。
下面简单介绍一下应用最广泛的一种磨 木机——链式磨木机
链式磨木机由机架、料箱、链条及其 转动机构、磨石及浆坑等组成。如图 所示。
离心式筛浆机
除渣设备有：沉砂盘，涡轮除渣器及立式离心除 渣机等。
CX型离心筛
CX型离心筛浆机适 用于化学浆、机械 木浆、苇浆及草浆 的筛选。
ZSL型离心筛
它保留了CX型离心筛 直径小，转速高，形 成浆环好的特点，克 服了草浆筛选中叶片 易挂浆及排渣不够通 畅等缺点，适用各种 纸浆的筛选。
立式旋翼筛
第三节 碱法制浆及其主要设备
碱法制浆是使用碱性化学药剂水溶液处理植物纤维原料，将 原料中的木素溶出，尽可能保留纤维素与最大程度保留半纤 维素，使原料纤维彼此分离成为纸浆。
常用方法：石灰法、烧碱法（又称苛性钠法、苏打法）、硫 酸盐法、氨法等。
石灰法：所用药剂是石灰乳，有效成分是Ca(OH)2。
烧碱法：蒸煮所用的化学药剂主要成分是NaOH，还 有少量的Na2CO3。
下面以真空洗浆机和压力洗浆机为例对转鼓式 过滤机做简单介绍。
（一）真空洗浆机
真空洗浆机由转鼓、分配阀、槽体、洗涤液喷 淋装置、剥浆装置、水腿管及其真空系统等组 成。
我国真空洗浆机按用途分为：A型洗浆机，用于漂 后洗涤或浓缩，B型洗浆机用于多台串联洗涤碱法 粗浆。
1、螺旋挤浆机
螺旋挤浆机又称螺旋压榨机，其特点是：设备紧 凑，投资少，提取的黑液温度高，浓度大，黑液 的泡沫不影响提取率下降，但黑液提取率低，多 用于中小型草类半料浆及木浆厂。
螺旋挤浆机有压榨螺旋，滤水鼓，调压装置，机座 和传动装置等组成。
二、纸浆的筛选设备
为了保证浆及纸的质量，防止生产设备被浆 料中的杂质损坏或堵塞，必须把浆料中的纤 维性杂质及矿物杂质除去。
立式旋翼筛转子的轴是直立 的。转子上一般有2-3块叶 片，叶片的形状与飞机的机 翼相似，俗称旋翼。
高频振框式平筛
高频振框式平筛，由于结 构简单，动力消耗低，适 用于多种浆料，在粗料筛 选过程中成为不可缺少的 除节设备。
一、 纸浆的洗涤设备
纸浆洗涤的目的，是把蒸煮过程中溶解于蒸煮液和附着于纤 维表面以及夹杂于纤维之间的一些非纤维性的可溶物，用水 或稀废液溶出，并与纤维分离，获得干净的纸浆。
纸浆的洗涤可分为粗洗和精洗
纸浆洗涤设备按其工作原理和工作特性可分为 ቤተ መጻሕፍቲ ባይዱ下三类。
（一）扩散洗涤设备
这类设备的特点是浆料经受洗涤时间长，同时受到洗涤的 浆料较多，洗涤过程中扩散作用进行得较彻底，其设备有 扩散洗涤器、洗浆池、循环式洗涤池等。
硫酸盐法：蒸煮所用的化学药剂的主要成分是NaOH 和Na2S，也含有少量Na2CO3、Na2SO4和Na2SO3等 。
第四节 亚硫酸盐法制浆设备概述
亚硝酸盐蒸煮锅均为固定直立式，由于亚 硝酸盐蒸煮液对锅炉钢板有强烈腐蚀性， 所以同蒸煮液相接触的钢板表面需用耐酸 保护层保护。
第五节 纸浆的洗涤、浓缩、漂白和筛选设备概述
带式洗浆机由于设备造价较低，占地面积较小，电耗低， 维修方便，特别是在置换段的洗涤效果比鼓式洗涤剂好， 因此应用较广。
（三）挤压式洗涤设备
这类设备主要指以机械直接加工的脱水或黑液提取设备。 该设备以多孔板，缝板作为滤网，采取高浓进浆，高浓出 浆，浆层较厚，并且采用较高的操作压力。浆料的脱水或 黑液的提取主要依靠机械力的挤压，而不是依靠扩散作用 。例如螺旋挤浆机。
由于纸浆中杂质的来源及性质各异，所以浆料筛 选设备的种类繁多。
根据原理的不同，可分为筛浆机及除渣设备两大类。 筛浆机是利用纤维与杂质的几何形状不同，把杂质除 去；除渣设备是利用纤维与杂质的密度不同，把杂质 除去。
筛浆机可分为两类：一类主要靠筛鼓两边浆料的压力 差使良浆通过筛孔；或利用转子叶片产生的离心力使 良浆通过筛孔，统称为离心式筛浆机。另一类称为振 动式筛浆机，分为振动平筛和振动圆筛两类。
制浆的方法大致可分为机械法、化学法和化学机 械法三种。
机械法有：原木磨木法（磨石磨木法)、木片磨木 法等 化学法有：碱法和亚硝酸盐法。 化学机械法即用较轻度的化学处理再加以机械磨 浆的方法。
从第二节至第四节将详细介绍三种方 法的工作过程及其主要机械。
第二节 机械法制浆及其主要机械
用机械方法将木材磨解成的纸浆称为机械木 浆，或磨木浆。 磨木浆的主要缺点有： （1）纸浆纤维短，非纤维素组分含量较高，成 纸强度较低。 （2）由于木材中绝大部分的木素和其它非纤维 素组分未被除去，成纸易被变黄发脆，不能太长 久保存。
(二)过滤洗涤设备
这类设备的特点是采用薄浆层操作 ，连续分离废液，连续喷淋洗涤液 ，以液位差或气压差作为过滤动力 ，一般进浆浓度比较低。该设备有 各种转鼓式过滤机、带式过滤机、 置换洗涤器。
1、转鼓式过滤机
转鼓式过滤机是把一个转鼓放置在浆槽里构成 的过滤设备，滤网铺盖在转鼓的表面。用来洗 涤纸浆的过滤机称为洗浆机。
（二）压力洗浆机
压力洗浆机是以转鼓外面的 加压空气作为过滤动力的洗 涤设备。它由转鼓以及把转 鼓密封起来的鼓槽、密封辊 （gun）、喷洗管、高压鼓 风机、外壳等组成。
2、水平带式真空洗浆机
用于洗浆的水平带式真空过滤机称为水平带式真空洗 浆机（俗称带式洗涤机）。 带式洗浆机由滤网、滤带、真空洗滤箱、洗浆箱 、喷洗装置、辊筒、气罩和机架等组成。
第九章 制浆造纸机械与设备
第一节 制浆造纸生产概述
纸浆的原料主要有木材、竹、芦苇、稻草、麦草、芒杆 、棉杆、甘蔗渣、破布、废棉、废麻等类植物纤维。
制浆是利用化学的方法或机械的方法或两者结合的方 法使植物纤维原料离解，变成本色纸浆或漂白纸浆的 过程。
下面以芦苇造纸为例介绍其基本过程：
此外，制浆造纸过程中还包括一些辅助过程，如蒸煮液的制 备，漂液的制备，蒸煮废气和废液中化学药品与热能的回收 利用以及废液的综合利用等。
白色磨木浆主要用来生产新闻纸。
磨木机是生产磨木浆的主要设备。磨木机 由磨石、料箱，加压送料机构及浆坑等构 成；此外，还有刻石装置，机械装木装置 等设备。
磨木机的种类很多，按操作的连续性不 同，可分为连续式与间歇式两大类。
下面简单介绍一下应用最广泛的一种磨 木机——链式磨木机
链式磨木机由机架、料箱、链条及其 转动机构、磨石及浆坑等组成。如图 所示。
离心式筛浆机
除渣设备有：沉砂盘，涡轮除渣器及立式离心除 渣机等。
CX型离心筛
CX型离心筛浆机适 用于化学浆、机械 木浆、苇浆及草浆 的筛选。
ZSL型离心筛
它保留了CX型离心筛 直径小，转速高，形 成浆环好的特点，克 服了草浆筛选中叶片 易挂浆及排渣不够通 畅等缺点，适用各种 纸浆的筛选。
立式旋翼筛
第三节 碱法制浆及其主要设备
碱法制浆是使用碱性化学药剂水溶液处理植物纤维原料，将 原料中的木素溶出，尽可能保留纤维素与最大程度保留半纤 维素，使原料纤维彼此分离成为纸浆。
常用方法：石灰法、烧碱法（又称苛性钠法、苏打法）、硫 酸盐法、氨法等。
石灰法：所用药剂是石灰乳，有效成分是Ca(OH)2。
烧碱法：蒸煮所用的化学药剂主要成分是NaOH，还 有少量的Na2CO3。
