点焊方法和工艺
薄铝板点焊方法和工艺流程
薄铝板点焊方法和工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!薄铝板的点焊方法与工艺流程详解在工业生产中，薄铝板因其轻质、耐腐蚀等特性被广泛应用。
点焊方法和工艺
点焊方法和工艺一、点焊方法分类对焊件馈电进行电焊时，应遵循下列原则：①尽量缩短二次回路长度及减小回路所包含的空间面积，以节省能耗；②尽量减少伸入二次回路的铁磁体体积，特别是避免在焊接不同焊点时伸入体积有较大的变化，以减小焊接电流的波动，保证各点质量衡定（在使用工频交流时）。
1.双面单点焊所有的通用焊机均采用这个方案。
从焊件两侧馈电，适用于小型零件和大型零件周边各焊点的焊接。
2.单面单点焊当零件的一侧电极可达性很差或零件较大、二次回路过长时，可采用这个方案。
从焊件单侧馈电，需考虑另一侧加铜垫以减小分流并作为反作用力支点（图1d）。
图1c为一个特例。
3.单面双点焊从一侧馈电时尽可能同时焊两点以提高生产率。
单面馈电往往存在无效分流现象（图1f及g），浪费电能，当点距过小时将无法焊接。
在某些场合，如设计允许，在上板二点之间冲一窄长缺口（图1f）可使分流电流大幅下降。
4.双面双点焊图1b及j为双面双点的方案示意。
图2-12b方案虽可在通用焊机上实施，但两点间电流难以均匀分配，较难保证两点质量一致。
而图1j由于采用推挽式馈电方式，使分流和上下板不均匀加热现象大为改善，而且焊点可布置在任意位置。
其唯一不足之处是须制作二个变压器，分别置于焊件两侧，这种方案亦称推挽式点焊。
两变压器的通电需按极性进行。
5.多点焊当零件上焊点数较多，大规模生产时，常采用多点焊方案以提高生产率。
多点焊机均为专用设备，大部分采用单侧馈电方式见图1h、i，以i方式较灵活，二次回路不受焊件尺寸牵制，在要求较高的情况下，亦可采用推挽式点焊方案。
目前一般采用一组变压器同时焊二或四点（后者有二组二次回路）。
一台多点焊机可由多个变压器组成。
可采用同时加压同时通电、同时加压分组通电和分组加压分组通电三种方案。
可根据生产率、电网容量来选择合适方案。
二、点焊循环点焊过程由预压、焊接、维持和休止四个基本程序组成焊接循环，必要时可增附加程序，其基本参数为电流和电极力随时间变化的规律。
电阻点焊操作流程与注意事项
电阻点焊操作流程与注意事项1、电阻点焊机焊接方法——点焊点焊是将焊件装配成搭接接头，并压紧在两柱状电极之间，利用电阻热熔化母材金属，形成焊点的电阻焊方法。
点焊主要用于薄板焊接。
点焊的工艺过程：(1)预压，保证工件接触良好。
(2)通电，使焊接处形成熔核及塑性环。
(3)断电锻压，使熔核在压力继续作用下冷却结晶，形成组织致密、无缩孔、裂纹的焊点。
2、电阻点焊机焊接方法——缝焊(1)缝焊的过程与点焊相似，只是以旋转的圆盘状滚轮电极代替柱状电极，将焊件装配成搭接或对接接头，并置于两滚轮电极之间，滚轮加压焊件并转动，连续或断续送电，形成一条连续焊缝的电阻焊方法。
(2)缝焊主要用于焊接焊缝较为规则、要求密封的结构，板厚一般在3mm以下3、电阻点焊机焊接方法——对焊对焊是使焊件沿整个接触面焊合的电阻焊方法。
4、电阻点焊机焊接方法——凸焊凸焊(projection welding )，是在一工件的贴合面上预先加工出一个或多个突起点，使其与另一工件表面接触并通电加热，然后压塌，使这些接触点形成焊点的电阻焊方法。
凸焊是点焊的一种变形，主要用于焊接低碳钢和低合金钢的冲压件。
板件凸焊最适宜的厚度为0.5~4mm，小于0.25mm时宜采用点焊。
随着汽车工业发展，高生产率的凸焊在汽车零部件制造中获得大量应用。
凸焊在线材、管材等连接上也获得普遍应用。
)在使用点焊机作业过程中的注意事项：1、在作业时，应检查气路及水流量检测开关，确保气路、水冷系统畅通。
气体应保持干燥。
排水温度不得超过40℃，排水量可根据气温调节。
2、严禁在引燃电路中加大熔断器。
3、当控制箱长期停用时，每月应通电加热30min.更换闸流管时应邓热30min。
正常工作的控制箱的预热时间不得小于5min。
4、中频点焊机焊接操作及配合人员必须按规定穿戴劳动防护用品。
5、现场使用的中频点焊机，应设有防雨、防潮、防晒的机棚，并应装设相应的消防器材。
6、当清除焊件焊渣时，应戴防护眼镜，头部应避开敲击焊渣飞溅方向。

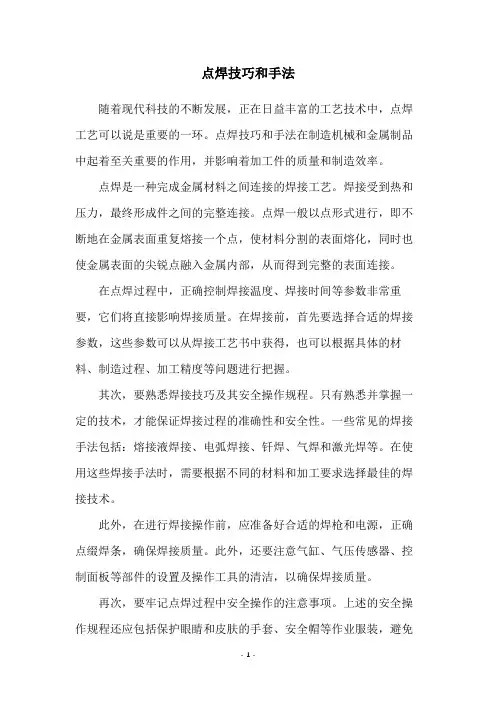

点焊技巧和手法
点焊技巧和手法随着现代科技的不断发展，正在日益丰富的工艺技术中，点焊工艺可以说是重要的一环。
点焊技巧和手法在制造机械和金属制品中起着至关重要的作用，并影响着加工件的质量和制造效率。
点焊是一种完成金属材料之间连接的焊接工艺。
焊接受到热和压力，最终形成件之间的完整连接。
点焊一般以点形式进行，即不断地在金属表面重复熔接一个点，使材料分割的表面熔化，同时也使金属表面的尖锐点融入金属内部，从而得到完整的表面连接。
在点焊过程中，正确控制焊接温度、焊接时间等参数非常重要，它们将直接影响焊接质量。
在焊接前，首先要选择合适的焊接参数，这些参数可以从焊接工艺书中获得，也可以根据具体的材料、制造过程、加工精度等问题进行把握。
其次，要熟悉焊接技巧及其安全操作规程。
只有熟悉并掌握一定的技术，才能保证焊接过程的准确性和安全性。
一些常见的焊接手法包括：熔接液焊接、电弧焊接、钎焊、气焊和激光焊等。
在使用这些焊接手法时，需要根据不同的材料和加工要求选择最佳的焊接技术。
此外，在进行焊接操作前，应准备好合适的焊枪和电源，正确点缀焊条，确保焊接质量。
此外，还要注意气缸、气压传感器、控制面板等部件的设置及操作工具的清洁，以确保焊接质量。
再次，要牢记点焊过程中安全操作的注意事项。
上述的安全操作规程还应包括保护眼睛和皮肤的手套、安全帽等作业服装，避免使用长时间的焊枪，以免发生危险事故；要让焊接废气散尽，并及时清理焊枪及其他设备，以及做好意外的溢出应急处置措施等。
最后，要做好焊接过程中的安全检查，确保焊接质量。
要细心检查，看看各个焊点是否连接牢固、底部是否有气泡、连接处是否有缺陷、焊线是否符合技术要求等，及时发现并纠正缺陷，以保证焊接质量。
以上就是点焊技巧和手法的基本情况。
点焊是一项质量要求高、任务量大的工作，所以要重视熟练掌握点焊技巧和手法，这样才能最大限度减少焊点缺陷，提高点焊质量。
二保焊点焊技巧和手法
二保焊点焊技巧和手法1.焊接工艺准备：在进行二保焊点焊前，首先需要对焊接工艺进行准备。
确定焊接工艺参数，包括焊接电流、焊接时间、焊接压力等。
选择合适的焊接头和电极，保证焊接头和工件之间的接触良好。
2.清洁焊接表面：焊接表面的清洁程度对焊接质量有着重要的影响。
在进行焊接前，需要将焊接表面彻底清洁干净，去除表面的油污、杂质等。
可以使用专用的清洗剂和布料进行清洁。
保持焊接表面的干燥，以免影响焊接效果。
3.准确定位：焊接前需要对工件进行准确的定位，保证焊接点的位置准确且一致。
可以使用专用的夹具或定位器来辅助定位。
定位准确可以确保焊接点的位置正确，避免焊接偏移或错位。
4.控制焊接电流：焊接电流是影响焊接质量的一个重要因素。
控制焊接电流大小可以调整焊接温度，保证焊接时金属工件的熔化和熔接。
电流过大会导致焊接过热，使焊点产生气孔和其他焊接缺陷；电流过小则会影响焊接强度。
5.控制焊接时间：焊接时间也是影响焊接质量的一个关键因素。
焊接时间过短会导致焊点熔化不充分，焊接不牢固；焊接时间过长则会导致焊点热量传导过多，影响焊接区域的热影响区域，甚至造成工件变形。
因此，需要根据焊接材料和工件厚度来确定合适的焊接时间。
6.控制焊接压力：焊接压力对于焊接点的成型和焊接强度有着重要的影响。
合适的焊接压力可以使焊接头在焊接过程中良好的与工件接触，使热量传递到焊接区域，实现焊接。
过大的焊接压力可能导致金属流动不畅，焊接亮光差或出现裂纹；过小的焊接压力则会导致焊接头与工件的接触不紧密，影响焊接质量。
7.合理选择焊接头和电极：焊接头和电极的选择对于焊接质量有着重要的影响。
一般情况下，焊接头与工件的材料相同或相似，以保证焊接头与工件的熔化温度、导电性等特性一致。
电极的选择要保证电极与焊接头之间的接触好，并且具备良好的导电性能。
8.控制焊接速度：焊接速度是指焊接头在焊接过程中移动的速度。
焊接速度的控制直接影响焊接质量。
当焊接速度过快时，可能导致焊点的熔化不充分，焊接头与工件接触不良；当焊接速度过慢时，可能导致焊点过热，产生焊接缺陷。
点焊工艺
一、点焊缝代号
d-熔核直径 e-点距
n-焊点数量
二、点焊接头设计 点焊通常采用搭接接头和折边接头接头可以由两个
或两个以上等厚度或不等厚度的工件组成。在设计点焊 结构时，必须考虑电极的可达性，即电极必须能方便地 抵达工件的焊接部位。同时还应考虑诸如边距、搭接量、 点距、装配间隙和焊点强度诸因素。
软规范特点：
加热平稳，焊接质量对规范参数波动敏感性低，焊点强度稳
定性好； 温度场分布平稳，塑性区宽，压力作用下接头缩孔、裂纹倾 向小，但易变形； 有淬硬倾向的材料，接头冷裂倾向小；
设备容量小，控制精度不高，设备价格便宜；
焊点压痕深，接头变形达，表面质量差； 电极磨损快，生产效率低，能耗大。
适用于低合金钢、可淬硬钢、耐热合金及 钛合金等焊接
4、电极形状及其材料
电极的接触面积决定着电流密度和熔核的大小， 电极材料的电阻率和导热性关系着热量的产生和散失。 电极必须有合适的强度和硬度，不至于在反复加压过程中发 生变形和损耗，使接触面积加大，接头强度下降。 电极头端面尺寸增加，焊接区电流密度减小，散热增强导 致熔核尺寸减小，接头承载能力降低。
• 2、通电时间
• 焊接时间对接头性能的影响与焊接电流相似。
3、电极压力
过小时，会造成因电流密度过大，而引起加热速度 增大而产生喷溅；电极压力过大时将使焊接区总电阻和电 流密度均减小，焊接散热增加，熔核尺寸下降，接头性能 降低。 为了使焊接热量达到原有水平，保持焊点强度不变， 在增大电极压力的同时，应适当增大焊接电流或延长焊接 时间以弥补电阻减小的影响。 在确定电极压力时，还必须考虑到备料或装配质量， 如果工件已经变形，以致焊接区不能紧密接触，则需采用 较高的电极压力以克服这种变形。
点焊方法和工艺
点焊方法和工艺一、点焊方法分类对焊件馈电进行电焊时，应遵循下列原则：①尽量缩短二次回路长度及减小回路所包含的空间面积，以节省能耗；②尽量减少伸入二次回路的铁磁体体积，特别是避免在焊接不同焊点时伸入体积有较大的变化，以减小焊接电流的波动，保证各点质量衡定（在使用工频交流时）。
点焊馈电方式示意图，如图1所示。
图1 点焊馈电方式示意图1.双面单点焊所有的通用焊机均采用这个方案。
从焊件两侧馈电，适用于小型零件和大型零件周边各焊点的焊接（图1a）。
2.单面单点焊当零件的一侧电极可达性很差或零件较大、二次回路过长时，可采用这个方案。
从焊件单侧馈电，需考虑另一侧加铜垫以减小分流并作为反作用力支点（图1d）。
图1c为一个特例。
3.单面双点焊从一侧馈电时尽可能同时焊两点以提高生产率。
单面馈电往往存在无效分流现象（图1f及g），浪费电能，当点距过小时将无法焊接。
在某些场合，如设计允许，在上板二点之间冲一窄长缺口（图1f）可使分流电流大幅下降。
4.双面双点焊图1b及j为双面双点的方案示意。
图2-12b方案虽可在通用焊机上实施，但两点间电流难以均匀分配，较难保证两点质量一致。
而图1j 由于采用推挽式馈电方式，使分流和上下板不均匀加热现象大为改善，而且焊点可布置在任意位置。
其唯一不足之处是须制作二个变压器，分别置于焊件两侧，这种方案亦称推挽式点焊。
两变压器的通电需按极性进行。
5.多点焊当零件上焊点数较多，大规模生产时，常采用多点焊方案以提高生产率。
多点焊机均为专用设备，大部分采用单侧馈电方式见图1h、i，以i方式较灵活，二次回路不受焊件尺寸牵制，在要求较高的情况下，亦可采用推挽式点焊方案。
目前一般采用一组变压器同时焊二或四点（后者有二组二次回路）。
一台多点焊机可由多个变压器组成。
可采用同时加压同时通电、同时加压分组通电和分组加压分组通电三种方案。
可根据生产率、电网容量来选择合适方案。
二、点焊循环点焊过程由预压、焊接、维持和休止四个基本程序组成焊接循环，必要时可增附加程序，其基本参数为电流和电极力随时间变化的规律。
点焊工艺是怎样的工艺
点焊工艺是怎样的工艺点焊工艺是一种金属连接方式，通过在接合部位施加一定的压力和电流，使得两个金属零件在接触点产生高温，使金属材料熔化并形成焊点，从而实现金属零件的连接。
点焊工艺的主要特点是速度快、操作简便、成本低廉、焊接区域小，广泛应用于汽车制造、电气设备、家电、工业制造等领域。
下面将详细介绍点焊工艺的步骤、设备、参数以及应用。
点焊工艺的步骤包括准备工作、设备设置、执行焊接、检验焊接质量等几个主要环节。
准备工作：在进行点焊之前，需要进行准备工作，包括清洁金属零件表面、确认零件的接触面积、确认接触电极的位置等。
这些工作的目的是为了保证焊接的质量和稳定性。
设备设置：点焊设备包括焊接机、电极、焊接控制系统等。
在设置设备时，需要根据焊接材料、厚度和焊接零件的要求来确定电流、时间和压力等参数。
这些参数的设定直接影响到焊接质量和稳定性。
执行焊接：在点焊过程中，首先要将金属零件放置在焊接机的工作台上，并保持两个零件的接触面紧密贴合。
然后，电流会通过电极传导到接触点处，产生高温。
在一定的时间内，高温会使金属材料熔化并形成焊点。
最后，松开压力，焊接工作完成。
检验焊接质量：焊接完成后，需要对焊点进行质量检验。
主要包括检查焊点的外观、焊点的牢固性、焊接处的金属变色情况以及金属结构的状况等。
如果焊接质量不符合要求，需要进行重新焊接或修复。
点焊工艺的设备主要包括焊接机、电极和焊接控制系统等。
焊接机：焊接机是点焊工艺中最基本的设备，其作用是提供所需的电流和压力。
根据焊接需求的不同，焊接机可以采用不同的工作方式，如手动、半自动和全自动。
电极：电极是点焊工艺中的重要组成部分，主要起到传导电流和施加压力的作用。
电极分为主电极和副电极两种类型，其中主电极用于传导电流和产生焊接热量，副电极用于提供压力和稳定焊件位置。
焊接控制系统：焊接控制系统用于控制焊接机的工作方式、压力、时间等参数。
通过合理设置控制系统，可以实现焊接工艺的稳定性和质量控制。
点焊的焊接方法
点焊的焊接方法、工艺及常用金属材料的焊接条件点焊方法和工艺一、点焊方法：点焊通常分为双面点焊和单面点焊两大类。
双面点焊时，电极由工件的两侧向焊接处馈电。
典型的双面点焊方式如图11-5所示。
图中a是最常用的方式，这时工件的两侧均有电极压痕。
图中b表示用大焊接面积的导电板做下电极，这样可以消除或减轻下面工件的压痕。
常用于装饰性面板的点焊。
图中c为同时焊接两个或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需相同，才能保证通过各个焊点的电流基本一致。
图中d为采用多个变压器的双面多点点焊，这样可以避免c的不足。
单面点焊时，电极由工件的同一侧向焊接处馈电，典型的单面点焊方式如图11-6所示，图中a为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。
图中b 为无分流的单面双点点焊，此时焊接电流全部流经焊接区。
图中C有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成风流。
为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。
图中d为当两焊点的间距l很大时，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A，与电极同时压紧在工件上。
在大量生产中，单面多点点焊获得广泛应用。
这时可采用由一个变压器供电，各对电极轮流压住工件的型式（图11-7a),也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的型式（图11-7b).后一型式具有较多优点，应用也较广泛。
其优点有：各变压器可以安置得离所联电极最近，因而。
其功率及尺寸能显著减小；各个焊点的工艺参数可以单独调节；全部焊点可以同时焊接、生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。
二、点焊工艺参数选择通常是根据工件的材料和厚度，参考该种材料的焊接条件表选取，首先确定电极的端面形状和尺寸。
二保焊点焊技巧和手法
二保焊点焊技巧和手法
二保焊的焊接方法主要从以下几点去着重掌握：起弧，收弧，操作手法。
1 、起弧
（1）保持干伸长不变。
（2）倒退引弧法，在焊道前端10—20mm处引弧。
（3）接头处磨薄，防止接头未熔和。
2、收弧
（1）保持干伸长不变。
（2）在熔池边缘处收弧。
起弧与收弧工艺，虽然说CO2的起弧与收弧工艺简单，但若达到一定的质量要求，掌握规范的操作工艺是很必要的。
起弧工艺：起弧之前在焊丝端头与母材之间保持一定距离的情况下，按下焊枪开关。
在起弧时，保持干伸长度稳定。
起弧处由于工件温度较低，又无法象手工焊那样拉长电弧预热，所以应采用倒退引弧法，使焊道充分熔和。
收弧工艺：CO2焊收弧时，应保持干伸长度不变，并把燃烧点拉到熔池边缘处停弧，焊机自完成回烧、消球、延时气保护的收弧过程。
3、操作方法
（1）左焊法（右左）：余高小，宽度大，飞溅小，便于观察焊缝，焊接过程稳定，气保效果好（有色金属必须用左焊法），但溶深较浅。
（2）右焊法（左右）：余高大，宽度小，飞溅大，便于观察熔池，熔深深。
（3）运枪方法：锯齿形摆抢。
（4）平角焊不摆或小幅摆动。
（5）立角向上焊，采用三角形运枪。
（6）焊枪过渡：熔池两边停留，在熔池前1/3处过渡。
（7）枪角度：垂直于焊道，沿运枪方向成80—90°角。
（8）试板：间隙2.0—2.5mm，起弧点略小于收弧点。
无钝边，反变形1°。
（9）予防缺陷：
防夹角不熔—烧透夹角。
防层间不熔—注意枪角度。
点焊方法和工艺
点焊方法和工艺点焊方法和工艺一、点焊方法分类对焊件馈电进行电焊时，应遵循下列原则：①尽量缩短二次回路长度及减小回路所包含的空间面积，以节省能耗；②尽量减少伸入二次回路的铁磁体体积，特别是避免在焊接不同焊点时伸入体积有较大的变化，以减小焊接电流的波动，保证各点质量衡定（在使用工频交流时）。
1.双面单点焊所有的通用焊机均采用这个方案。
从焊件两侧馈电，适用于小型零件和大型零件周边各焊点的焊接。
2.单面单点焊当零件的一侧电极可达性很差或零件较大、二次回路过长时，可采用这个方案。
从焊件单侧馈电，需考虑另一侧加铜垫以减小分流并作为反作用力支点。
3.单面双点焊从一侧馈电时尽可能同时焊两点以提高生产率。
单面馈电往往存在无效分流现象，浪费电能，当点距过小时将无法焊接。
在某些场合，如设计允许，在上板二点之间冲一窄长缺口可使分流电流大幅下降。
4.双面双点焊图1b及j为双面双点的方案示意。
图2-12b方案虽可在通用焊机上实施，但两点间电流难以均匀分配，较难保证两点质量一致。
而图1j由于采用推挽式馈电方式，使分流和上下板不均匀加热现象大为改善，而且焊点可布置在任意位置。
其唯一不足之处是须制作二个变压器，分别置于焊件两侧，这种方案亦称推挽式点焊。
两变压器的通电需按极性进行。
5.多点焊当零件上焊点数较多，大规模生产时，常采用多点焊方案以提高生产率。
多点焊机均为专用设备，大部分采用单侧馈电方式见图1h、i，以i方式较灵活，二次回路不受焊件尺寸牵制，在要求较高的情况下，亦可采用推挽式点焊方案。
目前一般采用一组变压器同时焊二或四点（后者有二组二次回路）。
一台多点焊机可由多个变压器组成。
可采用同时加压同时通电、同时加压分组通电和分组加压分组通电三种方案。
可根据生产率、电网容量来选择合适方案。
二、点焊循环点焊过程由预压、焊接、维持和休止四个基本程序组成焊接循环，必要时可增附加程序，其基本参数为电流和电极力随时间变化的规律。
1.预压（F＞0，I=0）这个阶段包括电极压力的上升和恒定两部分。
点焊工艺及参数资料
点焊工艺及参数资料
（一）焊接工艺要求
1、点焊是由深焊和浅焊两种焊接方法组成，点焊是在每一焊点上只能做一遍，焊接后不能再焊接。
2、焊点的形状应现场决定，熔核和熔池大小是通过选择合适的焊接参数和实践熔核把握的，焊接时要避免过多的焊点堆积。
3、焊接参数的控制：根据熔核和熔池的尺寸，焊接参数应根据不同焊方式及被焊件的物理性质变化，根据熔核尺寸，焊接参数应选择合适的温度，直流焊接时考虑电流大小，选择合适的电流，焊接时考虑焊材的厚度，选择合适的焊接频率。
4、焊点质量检测：焊点质量检测应按照焊接质量检测标准进行，焊点应符合技术要求，焊点表面应均匀，不应有外观缺陷，接触电阻和接触电压应达到规定的要求。
（二）焊接参数
1、焊接电流：焊接电流应根据焊点的熔核深度和厚度来选择，正常情况下，焊接电流大小低于50A，常规焊电流在7~18A之间，而对于厚如2mm及以上的电缆，焊接电流可以超过100A。
2、焊接频率：焊接频率是指一次焊接完成过程中有多少次变化的频率。
一般的焊接频率为50〜1000Hz,具体可根据使用的焊接电源参数来确定。
电阻焊点焊方法和工艺.
、点焊方法：点焊通常分为双面点焊和单面点焊两大类。
双面点焊时，电极由工件的两11-5a侧向焊接处馈电。
典型的双面点焊方式如图所示。
图中 是最常用的方式，这b时工件的两侧均有电极压痕。
图中 表示用大焊接面积的导电板做下电极，这样可 以消除或减轻下面工件的压痕。
常用于装饰性面板的点焊。
图中或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需d相同，才能保证通过各个焊点的电流基本一致。
图中为采用多个变压器的双面多c点点焊，这样可以避免 的不足。
单面点焊时，电极由工件的同一侧向焊接处馈电，典型的单面点焊方式如11-6a图 所示，图中 为单面单点点焊，不形成焊点的电极采用大直径和大接触面以b减小电流密度。
图中 为无分流的单面双点点焊，此时焊接电流全部流经焊接区。
C图中 有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成风流。
为 了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。
图中l距 很大时，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复A板翘曲和减小两电极间电阻，采用了特殊的铜桥 ，与电极同时压紧在工件上。
在大量生产中，单面多点点焊获得广泛应用。
这时可采用由一个变压器供11-7a,电，各对电极轮流压住工件的型式（图 也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的型式（图11-7b.后一型式具有较多优点，应用也较点焊方法和工艺c为同时焊接两个d为当两焊点的间广泛。
其优点有：各变压器可以安置得离所联电极最近，因而。
其功率及尺寸能显著减小；各个焊点的工艺参数可以单独调节；全部焊点可以同时焊接、生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。
、点焊工艺参数选择通常是根据工件的材料和厚度，参考该种材料的焊接条件表选取，首先确定电极的端面形状和尺寸。
其次初步选定电极压力和焊接时间，然后调节焊接电流，以不同的电流焊接试样，经检查熔核直径符合要求后，再在适当的范围内调节电极压力，焊接时间和电流，进行试样的焊接和检验，直到焊点质量完全符合技术条件所规定的要求为止。
点焊工艺标准及其参数
点焊⼯艺标准及其参数点焊⽅法和⼯艺⼀、点焊⽅法：点焊通常分为双⾯点焊和单⾯点焊两⼤类。
双⾯点焊时，电极由⼯件的两侧向焊接处馈电。
典型的双⾯点焊⽅式如图11-5所⽰。
图中a是最常⽤的⽅式，这时⼯件的两侧均有电极压痕。
图中b表⽰⽤⼤焊接⾯积的导电板做下电极，这样可以消除或减轻下⾯⼯件的压痕。
常⽤于装饰性⾯板的点焊。
图中c 为同时焊接两个或多个点焊的双⾯点焊，使⽤⼀个变压器⽽将各电极并联，这时，所有电流通路的阻抗必须基本相等，⽽且每⼀焊接部位的表⾯状态、材料厚度、电极压⼒都需相同，才能保证通过各个焊点的电流基本⼀致。
图中d为采⽤多个变压器的双⾯多点点焊，这样可以避免c的不⾜。
单⾯点焊时，电极由⼯件的同⼀侧向焊接处馈电，典型的单⾯点焊⽅式如图11-6所⽰，图中a为单⾯单点点焊，不形成焊点的电极采⽤⼤直径和⼤接触⾯以减⼩电流密度。
图中b为⽆分流的单⾯双点点焊，此时焊接电流全部流经焊接区。
图中C有分流的单⾯双点点焊，流经上⾯⼯件的电流不经过焊接区，形成风流。
为了给焊接电流提供低电阻的通路，在⼯件下⾯垫有铜垫板。
图中d为当两焊点的间距l很⼤时，例如在进⾏⾻架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减⼩两电极间电阻，采⽤了特殊的铜桥A，与电极同时压紧在⼯件上。
在⼤量⽣产中，单⾯多点点焊获得⼴泛应⽤。
这时可采⽤由⼀个变压器供电，各对电极轮流压住⼯件的型式（图11-7a),也可采⽤各对电极均由单独的变压器供电，全部电极同时压住⼯件的型式（图11-7b).后⼀型式具有较多优点，应⽤也较⼴泛。
其优点有：各变压器可以安置得离所联电极最近，因⽽。
其功率及尺⼨能显著减⼩；各个焊点的⼯艺参数可以单独调节；全部焊点可以同时焊接、⽣产率⾼；全部电极同时压住⼯件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。
⼆、点焊⼯艺参数选择通常是根据⼯件的材料和厚度，参考该种材料的焊接条件表选取，⾸先确定电极的端⾯形状和尺⼨。
氩弧焊点焊技巧和手法
氩弧焊点焊技巧和手法氩弧焊点焊技巧和手法是一种具有广泛应用的焊接工艺，它利用氩弧来焊接金属材料，可以用于焊接铁、钢、铝等各种金属材料。
氩弧焊点焊是一种高效率、冷补强、无损伤的焊接方法，因此在航空、航天、船舶制造、汽车制造和医疗器械等行业中都有广泛的应用。
一、氩弧焊点焊条件1、焊机参数调节：氩弧焊点焊中的焊机参数（即电流、电压和送丝速度）必须根据要焊接的材料和零件的大小、厚度和形状来调节，以确保氩弧焊点焊的质量。
2、焊材选择：根据要焊接的材料，选择相应的焊材，以便满足焊接要求。
3、焊接位置：在氩弧焊点焊时，要仔细检查焊接部位，避免出现焊瘤、气孔等缺陷，以保证焊接质量。
4、焊接顺序：在氩弧焊点焊时，要注意按一定的焊接顺序进行焊接，以免出现焊缝变形等缺陷。
二、氩弧焊点焊的技巧和手法1、焊接前的清理：在氩弧焊点焊前，要对焊接部位进行清理，以去除焊接部位的油污、氧化物等杂质，以保证焊接的质量。
2、焊接时的护眼：在氩弧焊点焊时，要戴上防护眼镜，以免眼睛受到刺激，影响作业质量。
3、焊接时的护肤：在氩弧焊点焊时，要佩戴防护手套，以免皮肤受到刺激，影响作业质量。
4、焊接时的护耳：在氩弧焊点焊时，要佩戴耳塞，以防止听力受到损害，影响作业质量。
5、焊接时的调节：在氩弧焊点焊时，要根据不同情况适当调节焊机参数，以保证焊接质量。
6、焊接时的技巧：在氩弧焊点焊时，要注意用力均匀，焊接速度要慢，以保证焊接质量。
三、氩弧焊点焊的注意事项1、焊接前的检查：在氩弧焊点焊之前，要仔细检查各个焊接部位，以确保焊接质量。
2、焊接时的防护：在氩弧焊点焊时，要注意防护，以免受到火花烫伤等伤害。
3、焊接后的检查：在氩弧焊点焊之后，要仔细检查焊接部位，以确保焊接质量。
4、焊接后的处理：在氩弧焊点焊之后，要根据不同情况进行适当的处理，以确保焊接质量。
以上就是关于氩弧焊点焊技巧和手法的详细说明，希望能够给大家带来帮助。
氩弧焊点焊是一种高效率、冷补强、无损伤的焊接工艺，具有很多优点，但也有一些注意事项，要掌握它的技巧和手法，以保证焊接质量。
点焊焊接工艺
点焊焊接工艺1.点焊接头形式及焊前准备1）点焊接头形式点焊时，零件采用的接头形式如图10-30所示，分为单剪搭接接头，双剪搭接接头、带垫片对接接头以及弯边搭接接头等，其中单剪搭接接头应用最广。
根据接头的强度要求及零件、组合件的结构特点，焊点可以采用单排、双排或多排的。
2）搭接边的选用点焊接头的搭接边的大小必须选用适当。
搭接边太大,既增加产品质量，又浪费材料；搭接边太小，则点焊过程中，加热金属被挤向一边，给装配带来困难，同时，还会在点焊过程中产生飞溅。
点焊接头的搭接边最小尺寸A可参考表10-6所列的数据。
弯边搭接接头中，当圆角半径r小于两倍板厚时，尺寸A可按表10-6中的值。
若弯边或型材的圆角半径r大于板厚两倍时，则弯边尺寸A应相应增大。
3) 焊点间距的选用点焊接头的强度取决于焊点数目，而焊点数目又取决于焊点中心间距离，焊点间距小，焊点密，接头强度就高。
但是焊点间距不能太小，因为点距越小，电流分流越严重。
对于铝合金，由于电阻系数小。
分流现象比较严重，则焊点间距应比焊黑色金属时大，若须提高接头强度，自能采用双排或多排焊点，点焊时，焊点间的最小间距如表10-7所列。
4）焊件的焊前清理当焊件表面存在油脂、赃物及氧化膜时，使焊件与焊件、电极与焊件间的接触显著增加，甚至出现局部不导电区。
这样，破坏了电流和热量的正常分布，在电流密度特别大的地方，发生金属局部熔化、飞溅和焊件表面过烧，严重者，将烧穿焊件，从而影响焊件质量，如图10-31所示。
所以在焊接之前，必须除去焊件表面进行清理。
焊前对焊件的清理,首先必须用有机溶剂（如丙酮、汽油等）和碱性溶液除去焊件表面的油漆和油脂，然后再除去金属表面的氧化膜。
清理的方法视不同焊件金属及其表面状态而定。
对于无氧化膜的冷轧结构钢，可用金刚砂布、钢丝直径不大于0.2mm的金属刷或带中等粒度的金刚砂毡轮清理，使接头处两面约20mm宽度上露出金属光泽。
当用金刚砂布清理时，砂布号码不宜过小。
点焊工艺
硬规范特点：
加热不平稳，焊接质量对规范参数波动敏感性高，焊点强度
稳定性差； 温度场分布不平稳，塑性区小，，接头缩孔、裂纹倾向大； 有淬硬倾向的材料，接头冷裂倾向大； 设备容量大，设备价格高；
焊点压痕小，接头变形小，表面质量高；
电极磨损小，生产效率高。
适用于铝合金、A不锈钢、低碳钢及不等 厚板材的焊接
或逆变式精密点焊设备。
一种可直接焊接漆包线引出接点的平行间隙焊新技术：
电容贮能点焊机输出的脉冲电流Io流经二个电极尖端的接触部分， 产生电火花，使一部分绝缘漆被烧除，其余部分熔化自动向外侧退缩， 使金属裸露出来；在焊接压力和电阻热的作用下，被焊工件间的接触 电阻小于SW焊头尖端的接触电阻，大量电阻I2转而流入裸露的金属线 和基底，实现焊接，同时，仅有一少量电流I1成为分流。这就实现了 用同一电流脉冲完成除漆和焊接。 焊接技术要点： 1) SW焊头的设计和制造至关重要：采用烧结材料作电极，尖端外 形为笔尖形，两个电极尖端的接触是不变的线接触。 2) SW焊头对焊接参数的设臵，双其他电阻焊要求更加精细。同时， 应优化脉冲幅度（电压）、脉冲宽度（时间）、焊接压力等焊 接参数。
接头承载能力与电极压力
4、电极形状及其材料
电极的接触面积决定着电流密度和熔核的大小， 电极材料的电阻率和导热性关系着热量的产生和散失。 电极必须有合适的强度和硬度，不至于在反复加压过程中发 生变形和损耗，使接触面积加大，接头强度下降。 电极头端面尺寸增加，焊接区电流密度减小，散热增强导 致熔核尺寸减小，接头承载能力降低。
软规范特点：
加热平稳，焊接质量对规范参数波动敏感性低，焊点强度稳
定性好； 温度场分布平稳，塑性区宽，压力作用下接头缩孔、裂纹倾 向小，但易变形； 有淬硬倾向的材料，接头冷裂倾向小；
点焊常识——精选推荐
点焊常识点焊基本常识(何⽂章提供)⼀. 点焊及施焊⽅法点焊⼯作原理是根据电流的热效应。
点焊时两个被焊⼯件⾸先在焊钳或焊枪⽓缸的作⽤下通过上下电极压紧，然后通过焊接电流(⼀般在⼏千到⼏万安培 )，根据焦⽿定律Q=0.24I 2Rt，使被焊处⾦属熔化，达到焊接温度后切断电流，在电极的压⼒作⽤下，熔化⾦属冷却结晶形成焊核。
点焊多数⽤于薄板焊接，接头形式多采⽤搭接接头和翻边接头。
点焊的种类很多，我们焊装车间主要有两种。
即：双⾯单点，单⾯双点。
双⾯单点是应⽤最⼴的⼀种点焊形式。
如：悬挂式吊点焊机，座点焊机。
它的特点是⼀次通电只能焊⼀个焊点。
单⾯双点：主要应⽤在⼯件同⾯上，另⼀⾯垫有⼀⼤块导电性能很好的铜导电板(块)，焊接变压器⼆次线两端与电极连接，⼯件被压在电极与铜垫块之间。
因此，在装配多点焊机电极块时必须⽤绝缘材料将电极块与电块⽀架分离开。
维修时⼀定要把原有的绝缘垫⽚装上，防⽌在施焊时分流。
单⾯双点(多⽤与专⽤多点焊机) 双⾯单点⼆.点焊的循环每焊⼀个焊点必须经过予压.焊接.维持.休⽌四个过程。
每⼀个过程都持续⼀定的时间，分别为予压时间t压，焊接时间t焊，维持时间t维，和休息时间t休，这四个过程对点焊的质量是不可缺少PI予压：予压时间是指电极开始向⼯件加压到通电开始这段时间。
在这段时间内，电极必须向⼯件加给焊接时所必须的压⼒。
保证被焊⼯件紧密接触，如予压时间太短，没等两⼯件紧密接触时就开始通电，因接触电阻太⼤，点焊时就可能出现烧穿现象。
焊接：焊接时间是指在点焊过程中，电极通过的时间，是焊接过程中的重要环节。
焊接时电流通过电极流经焊件，使焊接处产⽣强烈的电阻热，在热量最集中处的⾦属⾸先熔化，同时熔化的⾦属被周围尚未熔化处与塑性状态的⾦属环所包围，使熔化的⾦属不能外溢。
随着时间的增长，熔核不断扩⼤，焊接时加热的速度是⾮常快的，低碳钢点焊时可以在0.06~0.1秒内使核⼼温度达到1800O C以上超过⾦属熔点200~300度。
点焊方法和工艺.
点焊方法和工艺1.1点焊方法点焊通常分为双面点焊和单面点焊两大类。
双面点焊时，电极由工件的两侧向焊接处馈电。
典型的双面点焊方式如图1所示。
图中1a是最常用的方式。
这时，工件的两侧均有电极压痕。
图中1b表示用大接触面积的导电板做下电极，这样可以消除或减轻下面工作的压痕，常用于装饰性面板的点焊。
图1c为，同时焊接两个或多个焊点的双面点焊，使用一个变压器而将各电极并联。
这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态，材料厚度、电极压力都必须相同，才能保证通过各个焊点的电流基本一致。
图中1d为采用多个变压器的双面多点点焊，这样可以避免1c的不足。
单面点焊时，电极由工件的同一侧向焊接处馈电。
典型的单面点焊方式如图2所示。
图中2a为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。
图中2b为无分流的单面双点点焊，此时焊接电流全部流经焊接区。
图中2c为有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成分流。
为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。
图中2d为当两焊点的间距l很大，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A与电极同时压紧在工件上。
图1不同形式的双面点焊图2 不同形式的单面点焊采用铜芯棒的点焊是单面点焊的特殊形一个点，也可焊两个点。
这种形式特别适于点焊结构空间狭小，电极难于或根本不能接近的工件。
图3a中的芯棒实际是一块几毫米厚的铜板。
图3b、c是同类工件的两种结构，结构b不如结构c，因为前者通过工件2的分流，不经过两工件的接触面，会减少焊接区的产热，因而需要增大焊接电流，这样就会增加工件2与两电极间接触面的产热，并且可能使工件烧穿。
当芯棒断面较大时，为了节约铜料和制作方便，可以在夹布胶木或硬木制成的芯棒上包覆铜板或嵌入铜棒(图3d、e)。
由于芯棒与工件的接触面远大于电极与工件的接触面，熔核将偏向与电极接触的工件一侧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
点焊方法和工艺点焊方法和工艺一、点焊方法：点焊通常分为双面点焊和单面点焊两大类。
双面点焊时，电极由工件的两侧向焊接处馈电。
典型的双面点焊方式如图11-5所示。
图中a是最常用的方式，这时工件的两侧均有电极压痕。
图中b表示用大焊接面积的导电板做下电极，这样可以消除或减轻下面工件的压痕。
常用于装饰性面板的点焊。
图中c为同时焊接两个或多个点焊的双面点焊，使用一个变压器而将各电极并联，这时，所有电流通路的阻抗必须基本相等，而且每一焊接部位的表面状态、材料厚度、电极压力都需相同，才能保证通过各个焊点的电流基本一致。
图中d为采用多个变压器的双面多点点焊，这样可以避免c的不足。
单面点焊时，电极由工件的同一侧向焊接处馈电，典型的单面点焊方式如图11-6所示，图中a为单面单点点焊，不形成焊点的电极采用大直径和大接触面以减小电流密度。
图中b 为无分流的单面双点点焊，此时焊接电流全部流经焊接区。
图中C有分流的单面双点点焊，流经上面工件的电流不经过焊接区，形成风流。
为了给焊接电流提供低电阻的通路，在工件下面垫有铜垫板。
图中d为当两焊点的间距l很大时，例如在进行骨架构件和复板的焊接时，为了避免不适当的加热引起复板翘曲和减小两电极间电阻，采用了特殊的铜桥A，与电极同时压紧在工件上。
在大量生产中，单面多点点焊获得广泛应用。
这时可采用由一个变压器供电，各对电极轮流压住工件的型式（图11-7a),也可采用各对电极均由单独的变压器供电，全部电极同时压住工件的型式（图11-7b).后一型式具有较多优点，应用也较广泛。
其优点有：各变压器可以安置得离所联电极最近，因而。
其功率及尺寸能显著减小；各个焊点的工艺参数可以单独调节；全部焊点可以同时焊接、生产率高；全部电极同时压住工件，可减少变形；多台变压器同时通电，能保证三相负荷平衡。
二、点焊工艺参数选择通常是根据工件的材料和厚度，参考该种材料的焊接条件表选取，首先确定电极的端面形状和尺寸。
其次初步选定电极压力和焊接时间，然后调节焊接电流，以不同的电流焊接试样，经检查熔核直径符合要求后，再在适当的范围内调节电极压力，焊接时间和电流，进行试样的焊接和检验，直到焊点质量完全符合技术条件所规定的要求为止。
最常用的检验试样的方法是撕开法，优质焊点的标志是：在撕开试样的一片上有圆孔，另一片上有圆凸台。
厚板或淬火材料有时不能撕出圆孔和凸台，但可通过剪切的断口判断熔核的直径。
必要时，还需进行低倍测量、拉抻试验和X光检验，以判定熔透率、抗剪强度和有无缩孔、裂纹等。
以试样选择工艺参数时，要充分考虑试样和工件在分流、铁磁性物质影响，以及装配间隙方面的差异，并适当加以调整。
三、不等厚度和不同材料的点焊当进行不等厚度或不同材料点焊时，熔核将不对称于其交界面，而是向厚板或导电、导热性差的一边偏移，偏移的结果将使薄件或导电、导热性好的工件焊透率减小，焊点强度降低。
熔核偏移是由两工件产热和散热条件不相同引起的。
厚度不等时，厚件一边电阻大、交界面离电极远，故产热多而散热少，致使熔核偏向厚件；材料不同时，导电、导热性差的材料产热易而散热难，故熔核也偏向这种材料（见图11-8）调整熔核偏移的原则是：增加薄板或导电、导热性好的工件的产热而减少其散热。
常用的方法有：（1）采用强条件使工件间接触电阻产热的影响增大，电极散热的影响降低。
电容储能焊机采用大电流和短的通电时间就能焊接厚度比很大的工件就是明显的例证。
（2）采用不同接触表面直径的电极在薄件或导电、导热性好的工件一侧采用较小直径，以增加这一侧的电流密度、并减少电极散热的影响。
（3）采用不同的电极材料薄板或导电、导热性好的工件一侧采用导热性较差的铜合金，以减少这一侧的热损失。
（4）采用工艺垫片在薄件或导电、导热性好的工件一侧垫一块由导热性较差的金属制成的垫片（厚度为0.2-0.3mm），以减少这一侧的散热。
点焊接头的设计点焊通常采用搭接接头和折边接头（图11-9）接头可以由两个或两个以上等厚度或不等厚度的工件组成。
在设计点焊结构时，必须考虑电极的可达性，即电极必须能方便地抵达工件的焊接部位。
同时还应考虑诸如边距、搭接量、点距、装配间隙和焊点强度诸因素。
边距的最小值取决于被焊金属的种类，厚度和焊接条件。
对于屈服强度高的金属、薄件或采用强条件时可取较小值。
搭接量是边距的两倍，推荐的最小搭接量见表11-2。
表11-2 接头的最小搭接量（mm)3最薄板件厚度单排焊点双排焊点结构钢不锈钢及高温合金轻合金结构钢不锈钢及高温合金轻合金0.5 0.81.01.21.52.02.53.03.54.0 8 91011121416182022 6 789101214161820 1 2 121414162024262830 16 182022242832364042 14 161820222630343840 2 2 222426303440464850点距即相邻两点的中心距，其最小值与被焊金属的厚度、导电率，表面清洁度，以及熔核的直径有关。
表11-3为推荐的最小点距。
表11-3 焊点的最小点距（mm)3最薄板件厚度点距结构钢不锈钢及高温合金轻合金0.5 0.81.01.21.52.02.53.03.54.0 10 121214141618202224 8 1010121214161820 22 15 151515202525303535规定点距最小值主要是考虑分流影响，采用强条件和大的电极压力时，点距可以适当减小。
采用热膨胀监控或能够顺序改变各点电流的控制器时，以及能有效地补偿分流影响的其他装置时，点距可以不受限制。
装配间隙必须尽可能小，因为靠压力消除间隙将消耗一部分电极压力，使实际的焊接压力降低。
间隙的不均匀性又将使焊接压力波动，从而引起各焊点强度的显著差异，过大的间隙还会引起严重飞溅，许用的间隙值取决于工件刚度和厚度，刚度、厚度越大，许用间隙越小，通常为0.1-2mm。
单个焊点的抗剪强度取决于两板交界上熔核的面积，为了保证接头强度，除熔核直径外，焊透率和压痕深度也应符合要求，焊透率的表达式为：η=h/δ-c×100%（参见图11-10）。
两板上的焊透率只允许介于20-80%之间。
镁合金的最大焊透率只允许至60%。
而钛合金则允许至90%。
焊接不同厚度工件时，每一工件上的最小焊透率可为接头中薄件厚度的20%，压痕深度不应超过板件厚度的15%，如果两工件厚度比大于2:1，或在不易接近的部位施焊，以及在工件一侧使用平头电极时，压痕深度可增大到20-25%。
图11-10示低倍磨片上的熔核尺寸。
点焊接头受垂直面板方向的拉伸载荷时的强度，为正拉强度。
由于在熔核周围两板间形成的尖角可引起应力集中，而使熔核的实际强度降低，因而点焊接头一般不这样加载。
通常以正拉强度和抗剪强度之比作为判断接头延性的指标，此比值越大，则接头的延性越好。
多个焊点形成的接头强度还取决于点距和焊点分布。
点距小时接头会因为分流而影响其强度，大的点距又会限制可安排的焊点数量。
因此，必须兼顾点距和焊点数量，才能获得最大的接头强度，多列焊点最好交错排列而不要作矩形排列。
常用金属的点焊一、电阻焊前的工件清理无论是点焊、缝焊或凸焊，在焊前必须进行工件表面清理，以保证接头质量稳定。
清理方法分机械清理和化学清理两种。
常用的机械清理方法有喷砂、喷丸、抛光以及用纱布或钢丝刷等。
不同的金属和合金，需采用不同的清理方法。
简介如下：铝及其合金对表面清理的要求十分严格，由于铝对氧的化学亲合力极强，刚清理过的表面上会很快被氧化，形成氧化铝薄膜。
因此清理后的表面在焊前允许保持的时间是严格限制的。
铝合金的氧化膜主要用以化学方法去除，在碱溶液中去油和冲洗后，将工件放进正磷酸溶液中腐蚀。
为了减慢新膜的成长速度和填充新膜孔隙，在腐蚀的同时进行纯化处理。
最常用的纯化剂是重铬酸钾和重铬酸纳（见表1）。
纯化处理后便不会在除氧化膜的同时，造成工件表面的过分腐蚀。
腐蚀后进行冲洗，然后在硝酸溶液中进行亮化处理，以后再次进行冲洗。
冲洗后在温度达75℃的干燥室中干燥，活用热空气吹干。
这样清理后的工件，可以在焊前保持72h。
铝合金也可用机械方法清理。
如用0-00号纱布，或用电动或风动的钢丝刷等。
但为防止损伤工件表面、钢丝直径不得超过0.2mm，钢丝长度不得短于40mm，刷子压紧于工件的力不得超过15-20N，而且清理后须在不晚于2-3h内进行焊接。
为了确保焊接质量的稳定性，目前国内各工厂多在化学清理后，在焊前再用钢丝刷清理工件搭接的内表面。
铝合金清理后必须测量放有两铝合金工件的两电极间总阻值R。
方法是使用类似于点焊机的专用装置，上面的一个电极对电极夹绝缘，在电极间压紧两个试件，这样测出的R值可以最客观地反映出表面清理的质量。
对于LY12、LC4、LF6铝合金R不得超过120微欧姆，刚清理后的R一般为40-50微欧，对于导电性更好的LF21、LF2铝合金以及烧结铝类的材料，R不得超过28-40微欧。
镁合金一般使用化学清理，经腐蚀后再在铬酐溶液中纯化。
这样处理后会在表面形成薄而致密的氧化膜，它具有稳定的电气性能，可以保持10昼夜或更长时间，性能仍几乎不变。
镁合金也可以用钢丝刷清理。
铜合金可以通过在硝酸及盐酸中处理，然后进行中和并清除焊接处残留物。
不锈钢、高温合金电阻焊时，保持工件表面的高度清洁十分重要，因为油、尘土、油漆的存在，能增加硫脆化的可能，从而使接头产生缺陷。
清理方法可用激光、喷丸、钢丝刷或化学腐蚀。
对于特别重要的工件，有时用电解抛光，但这种方法复杂而且生产率低。
钛合金的氧化皮，可在盐酸、硝酸及磷酸钠的混合溶液中进行深度腐蚀加以去除。
也可以用钢丝刷或喷丸处理。
低碳钢和低合金钢在大气中的抗腐蚀能力较低。
因之，这些金属在运输、存放和加工过程中常常用抗蚀油保护。
如果涂油表面未被车间的赃物或其它不良导电材料所污染，在电极的压力下，油膜很容易被挤开，不会影响接头质量。
钢的供货状态有：热轧，不酸洗；热轧，酸洗并涂油；冷轧。
未酸洗的热轧钢焊接时，必须用喷砂、喷丸，或者用化学腐蚀的方法清除氧化皮，可在硫酸及盐酸溶液中，或者在以磷酸为主但含有硫脲的溶液中进行腐蚀，后一种成份可有效地同时进行涂油和腐蚀。
有镀层的钢板，除了少数例外，一般不用特殊清理就可以进行焊接，镀铝钢板则需要用钢丝刷或化学腐蚀清理。
带有磷酸盐涂层的钢板，其表面电阻会高到在地电极压力下，焊接电流无法通过的程度。
只有采用较高的压力才能进行焊接。
二、镀锌钢板的点焊镀锌钢板大致分为电镀锌钢板和热浸镀锌钢板，前者的镀层比后者薄。
点焊镀锌钢板用的电极，推荐用2类电极合金。
相对点焊外观要求很高时，可以采用1类合金。
推荐使用锥形电极形状，锥角120度-140度。
使用焊钳时，推荐采用端面半径为25 -50mm的球面电极。
