粉喷桩施工记录(最新)
粉喷桩检查记录表
土方路基检查记录表
施工单位：
监理单位：
编 号：
里程桩号：
工程部位：
分项工程名称：
所属分部工程名称：
基本 要求
1、水泥应符合设计要求。 2、根据成桩试验确定的技术参数进行施工。 3、严格控制喷粉时间、停粉时间和水泥喷入量，不得中断喷粉， 确保粉喷桩长度。 4、桩身上部范围内必须进行二次搅拌，确保桩身质量。 5、发现喷粉量不足时，应整桩复打。 6、粉喷中断时，复打重 叠孔段应大于1m。
项 次
检查项目
1
实 测2 项 目 3△
桩 距（mm） 桩 径（mm） 桩 长（m）
规定值或 允许偏差
±100 不小于设计 不小于设计
检查方法和频率
抽查 2％ 抽查 2％ 查施工记录
实测值或实测偏差值
检查结果
1
2
3
4Leabharlann 5678
9
10
合格率 (%)
4 竖直度（％）
1.5
查施工记录
5
单桩喷粉量
符合设计要求
查施工记录
6
强度（KPa）
不小于设计
抽查 5％
检查意见：
监理工程师意见：
检测负责人： 复核：
检测：
年
月
日
记录：
G2—11软土路基(粉喷桩处理)施工检验批质量检验记录√
质控(市政)表C.0.177
工程名称
外环线(北江滨路-利桥至融宽环路段)-道路工程
验收批序号
分项工程名称
路基处理
验收部位
K0+000～K0+100粉喷桩
施工单位
中国交通建设股份有限公司
项目经理
张兴春
分包单位
/
分包项目经理
/
专业工长
周星羽
施工班组长
×××
施工执行标准名称及编号
城镇道路工程施工与质量验收规范(CJJ1－2008)
不小于设计值
××Βιβλιοθήκη ×××2
桩距(mm)
±100
50
-38
3
桩径(mm)
不小于设计值
×
×
4
竖直度
≤1.5%H
×
×
施工单位
检查评定结果
专业工长(施工员)
周星羽(手签)
施工班组长
×××(手签)
经查，主控项目符合设计及规范要求，一般项目检测××点，合格××点，合格率××％，质量评定为合格。
项目专业质量检查员： 年 月 日
监理(建设)
单位验收结论
专业监理工程师：
(建设单位项目专业技术负责人) 年 月 日
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
水泥、石灰、粉煤灰性能
应符合设计要求
水泥、石灰、粉煤灰的性能指标符合设计要求
2
复合地基承载力
不小于设计规定值
复合地基承载力大于设计规定值，详见检测报告
3
桩长
不小于设计规定
桩长大于设计要求，详见施工记录
粉喷桩处理软土地基检验批质量检验记录(最新版)
1 主 控 项2 目
3
水泥的品种、级别及石灰 粉煤灰的性能指标应符合 设计要求。
桩长不小于设计规定
复合地基承载力不应小于 设计规定值
检查结果/实测点偏差值或实测值
123456789
合要求
合格率 （％）
1
强度 （kPa）
≥设计值
(
)
一2 般
桩距(mm)
±100
7173 7
粉喷桩处理软土地基检验批质量检验记录
CJJ 1-2008
编号：
工程名称
市政工程
施工单位
单位工程名称 分项工程名称
工程数量
粉喷桩处理软土地基 项目经理
分部工程名称 验收部位
路基 粉喷桩处理软土地基检验批质量
检验记录（最新版） 技术负责人
制表人
施工负责人
质量检验员
交方班组
接方班组
检验日期
年月日
质量验收规范规定的检查项目 及验收标准
23 -
16
5-6 68
16 -
63
85 -8
50 -
45
14
4 10
13 71
12 -2 17
18
15
项
目3
桩径(mm)
≥设计值
(
)
83.33
4
竖直度
≤1．5％H
(
)
平均合格率（％） 检验结论
监理（建设）单位意见 注：H为桩长或孔深
83.33
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
监理工程师：
年月日
技术交底记录表粉喷桩
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司
G230通武线开封至尉氏段改建工程
技术交底记录表
（编号：）
建设项目：G230通武线开封至尉氏段改建工程施工单位：中国建筑一局（集团）有限公司合同号：合同段：监理单位：开封市天平路桥工程监理有限公司。

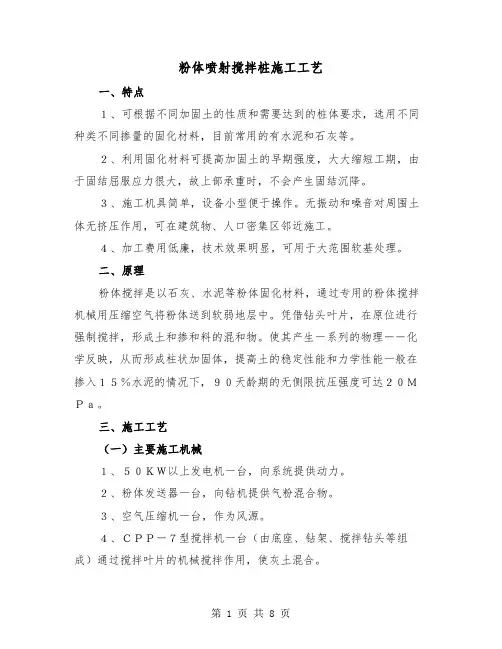

粉体喷射搅拌桩施工工艺(三篇)
粉体喷射搅拌桩施工工艺一、特点１、可根据不同加固土的性质和需要达到的桩体要求，选用不同种类不同掺量的固化材料，目前常用的有水泥和石灰等。
２、利用固化材料可提高加固土的早期强度，大大缩短工期，由于固结屈服应力很大，故上部承重时，不会产生固结沉降。
３、施工机具简单，设备小型便于操作。
无振动和噪音对周围土体无挤压作用，可在建筑物、人口密集区邻近施工。
４、加工费用低廉，技术效果明显，可用于大范围软基处理。
二、原理粉体搅拌是以石灰、水泥等粉体固化材料，通过专用的粉体搅拌机械用压缩空气将粉体送到软弱地层中。
凭借钻头叶片，在原位进行强制搅拌，形成土和掺和料的混和物。
使其产生一系列的物理－－化学反映，从而形成柱状加固体，提高土的稳定性能和力学性能一般在掺入１５％水泥的情况下，９０天龄期的无侧限抗压强度可达２０ＭＰａ。
三、施工工艺（一）主要施工机械１、５０ＫＷ以上发电机一台，向系统提供动力。
２、粉体发送器一台，向钻机提供气粉混合物。
３、空气压缩机一台，作为风源。
４、ＣＰＰ－７型搅拌机一台（由底座、钻架、搅拌钻头等组成）通过搅拌叶片的机械搅拌作用，使灰土混合。
（二）施工程序１、定位：平整场地将搅拌机移到桩位调平机位、对中。
２、预搅钻进下沉：启动搅拌搅机电机，使钻头正向转动钻进匀速下沉至设计标高为止。
３、喷粉搅拌提升，当深层搅拌机下沉到设计深度时开启空压机待气粉混和物到达喷口时按确定的提升速度开动钻机反钻边喷灰，边提升搅拌机。
４、重复搅拌：搅拌机喷灰反转提升至原地面以下５０ｃｍ时，关闭空压机。
为使软土和固化剂搅拌均匀，再次将搅拌机钻进下沉，直至设计深度，再将搅拌机按规x定速度反转提升出地面。
５、移位，准备打下一根桩。
（三）劳动力组织每台钻机由８－１０人组成１、班长１名－－－负责施工指挥、质量进度协调各工序之间的工序衔接。
２、司机工１名－－正确操纵搅拌钻机的定位、下钻、提升喷化粉体等工序观察检查机械运转情况和维修保养。
粉喷桩施工原始记录表
施工单位：中国水利水电第十三工程局有限公司青弋江分洪道工程第三项目部
单位工程名称：瀂港排灌站分部工程名称：地基与基础处理单元工程名称：粉喷桩基础处理施工机号：施工日期：年月日设计桩底高程（m）设计桩长（m）设计水泥用量（kg/m）允许偏差（kg/m）
喷粉提升速度（m/min）复搅提升速度（m/min）施工地面高程（m）开始结束预搅桩底钻孔深度停灰深度复搅下沉水泥用量钻杆垂直度序号桩号
时间时间电流档位
（m）（m）深度(m) (kg/m) （%）实际桩长
（m）
备注
记录：监理: 日期：
（喷粉量记录表）
施工单位：中国水利水电第十三工程局有限公司青弋江分洪道工程第三项目部
单位工程名称：瀂港排灌站分部工名称：地基与基础处理单元工程名称：粉喷桩基础处理施工机号：施工日期：年月日
序号桩号开始
时间
结束
时间
水泥用量沿程变化
桩底0 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m
备注
记录：监理: 日期：。
粉喷桩施工方案
粉喷桩施工方案粉喷桩是一种常用的地基处理方法，适用于软土地基和沉陷地区的基础施工。
下面将介绍粉喷桩的施工方案，包括施工前的准备工作、施工过程、施工质量控制、安全注意事项和施工后的验收。
一、施工前的准备工作1.1 确定施工地点：根据工程设计要求和地质勘察报告，确定粉喷桩施工的位置和数量。
1.2 准备施工材料：准备所需的水泥、粉煤灰、水和搅拌设备等施工材料。
1.3 检查施工设备：检查搅拌设备、泵车等施工设备的运行状态，确保施工设备正常工作。
二、施工过程2.1 钻孔：根据设计要求，在施工位置进行钻孔，钻孔深度和直径应符合设计要求。
2.2 灌浆：将水泥、粉煤灰和水按一定比例混合后灌入钻孔中，灌浆应均匀、充实，确保灌浆质量。
2.3 粉喷桩成型：在灌浆完成后，利用泵车将混凝土灌入钻孔中，形成粉喷桩，粉喷桩的直径和长度应符合设计要求。
三、施工质量控制3.1 施工记录：记录每个粉喷桩的施工参数，包括灌浆量、混凝土用量、成型时间等信息。
3.2 质量检测：对粉喷桩的强度、密实度等进行检测，确保粉喷桩的质量符合设计要求。
3.3 质量验收：由专业机构对粉喷桩进行验收，验收合格后方可进行下一步工程施工。
四、安全注意事项4.1 施工现场安全：施工现场应设置明显的安全警示标志，施工人员应佩戴安全帽、安全鞋等个人防护用具。
4.2 施工设备安全：施工设备应定期检查维护，确保设备运行安全可靠。
4.3 废弃物处理：施工过程中产生的废弃物应及时清理处理，防止对环境造成污染。
五、施工后的验收5.1 粉喷桩的外观：验收时应检查粉喷桩的外观是否平整、无裂缝等质量缺陷。
5.2 强度检测：对粉喷桩的强度进行检测，确保其符合设计要求。
5.3 验收报告：由验收机构出具验收报告，确认粉喷桩的质量符合标准后，方可进行下一步工程施工。
总结：粉喷桩施工方案包括施工前的准备工作、施工过程、施工质量控制、安全注意事项和施工后的验收等内容，只有严格按照规范进行施工，才能确保粉喷桩的质量和安全。
粉喷桩技术交底记录1
4、桩机生产过程中思想集中，坚守岗位，机手应密切注意机身的稳定性，保持机台的垂直度，1%以内。
5、在特别潮湿的天气下施工，电缆导线等，应采用封闭型成防潮型。
6、下班或交接班时，必须载断电源，电闸箱设专人管理，避免发生伤害事故。
7、空压机及储灰罐的压力，严格控制在适用的范围内。
5）、移位
重复上述操作步骤，进行下一根桩施工。
交底单位
接收单位
交底人
接收人
施工技术交底记录
2006年月日施管表5
工程名称
分部工程
道路工程
分项工程名称
粉喷桩软基处理工程
交底内容：
1、进入粉喷桩机台前，戴好安全帽，不准穿拖鞋。严禁酒后操作和上班喝酒。
2、装卸机台时，严格按照安全规范操作，严禁闲杂人员进入装卸现场。
3、机械平整场地，同时每200米设一个6m×6m工作平台，顶面铺上10cm石渣，用于堆放水泥及大灰灌工作台，大灰灌旁挖个1.5m×1.5m小灰灌位。
4、每架机台工作用电功率为61kw。电压为380v，要求每1kw路段设一台变压器。每200米设一个电闸，现场做到一机一箱一间一漏电保护器。电缆、导线等适用封闭成防潮型。
6、本工程桩身的有效喷粉量为50kg/m，桩长应严格按设计要求进行控制，如发生特殊情况，应及时报项目及业主。
7、具体的施工工艺流程，请参TB1013-96规范，同时粉喷加固工程结束后，并及时将施工技术参数进行整理，校对交项目部进行审核存档。
8、施工中确保人员、机械的施工绝对安全，做到工前有交底，工中有检查，工后有讲评，确保万无一失。
交底人
接收人
施工技术交底记录
2006年月日施管表5
粉喷桩施工检查记录表
页码共
页
××市××集团公司 ×××监理单位 ×××检测单位
复搅 长度 (m)
气体流量 (L/s)
桩 位 示 意 图 施工员: 道路工程师:
自
监
原 始 记 录 本
表号 册号 页码 序号
质检工程师:
监理工程师:
粉喷桩施工检查记录表
LJB07 项目名称 合 同 段 单位工程 桩号范围 桩 位 开始时间 钻完时间 设计 长度 (m) 公路资料 111 分部工程 分项工程 工程部位 施工日期 实际 长度 (m) 竖直度 (%) 喷粉 深度 (m) 停粉 深度 (m) 灰罐 压力 (MPa) 管道 压力 (MPa) JTG F10-2006 公路路基施工技术规范 11 11 施工单位 监理单位 检验单位 检测日期 钻机 转速 (r/min) 提升 速度 (m/s) 水泥加 入量 (kg) 水泥 剩余量 (kg) 水泥 用量 (kg) 编号：
粉喷桩技术交底记录
编：年月日保存：五年编：年月日保存：五年编：年月日保存：五年荣乌线新河至辛庄子段第十二合同段粉喷桩技术交底一、施工准备：1、施工设备包括机、粉体发送器〔附计量装置〕、空气压缩机和搅拌钻头另装备75KW发电机备用。
计量装置在施工前进展标定合格。
2、施工场地：粉喷桩施工前进展场地平整、清表根据现场情况可铺设30～50cm厚砂性土平整压实压实度不小于85以方便机械挪动和施钻。
3、材料进场：施工前要备足经检验合格水泥。
二、粉喷桩施工工艺1、粉喷桩施工工艺流程图见下列图2、施工工艺①定位：每段粉喷桩施工前由测量班按设计位置放出中线及处理范围边线由施工人员自行放出桩位逐桩施工。
钻机就位时应对准桩位,并保持程度搅拌轴应保持垂直误差不超过1。
②启动主电机根据施工要求以Ⅰ、Ⅱ、Ⅲ档逐级加速的顺序正转预搅下沉。
钻进至接近设计深度后应用低速慢钻钻机应原位钻动1～2min。
为保持钻杆中间送风通道的枯燥从预搅下沉开场直到喷粉为止应在钻杆内连续输送压缩空气。
③提升喷粉搅拌：在确认加固料已喷至孔底时按0.5m/min±0.1的速度反转提升。
当提升到设计停灰标高后应慢速原地搅拌1～2min。
④重复搅拌：为保证粉体搅拌均匀须再次将搅拌头下沉到设计深度进展全程复拌。
提升搅拌时其速度控制在0.5～0.8m/min左右。
⑤为防止空气污染在提升喷粉距地面0.3m处停顿喷粉。
在施工中孔口设喷灰防护装置。
⑥钻具提升至地面后钻机移位对孔按上述步骤进展下一根桩的施工。
粉喷桩施工工艺流程图3、质量检查：质量检查包括目测、单桩承载力、桩身质量和抗压强度、复合地基承载力等。
①施工完毕后将桩体周围挖开用尺量直径符合设计要求桩身应连续匀称灰土拌合均匀用打击物冲击应有坚实感。
②单桩承载力检测粉喷桩单桩承载力设计值为120KN。
③无侧限抗压强度检测在一根桩上中下区三个试块进展无侧限抗压强度试验制成7.07×7.07×7.07cm立方体或圆柱体试件。
软土路基(粉喷桩)工程(粉喷桩)检验批质量验收记录
桩长不小于设计规定。
3
复合地基承载力不小于设计规定值。
1
2
一
般
项
目
项目
允许偏差（mm）
偏差值
1
强度（kPa）
不小于设计值
2
桩距（mm）
±100
3
桩径（mm）
不小于设计值
4
竖直度
≤1.5%H
5施工Leabharlann 位检查评定结果专业工长（施工员）
施工班组长
质量检查员：年月日
项目专业质量检查员：年月日
监理单位验收结论
软土路基（粉喷桩）工程（粉喷桩）检验批质量验收记录
建设单位：监理单位：合同号：
施工单位：编号：
单位（子单位）工程名称
项目经理
分部（子分部）工程名称
执行标准
CJJ1-2008
验收部位
施工质量验收规范的规定
施工单位检查评定记录
监理单位验收记录
主控项目
1
水泥的品种、级别及石灰、粉煤灰的性能指标应符合设计要求。
专业监理工程师：年月日
专业监理工程师：年月日
软土路基(粉喷桩处理)施工检验批质量检验记录
G2—11 软土地基（粉喷桩处理）施工检验批质量检验记录表
2、主控项目、一般项目的检查结果，需用语言描述的项，应按CJJ1-2008的要求详实描述；主控项目的计数检验项先填写“检验批主控项目计数检验记录表”（G1-1-1），然后将计数检验结果填写在本表相应的检查结果栏内；检验批一般项目计数检验数据较多、本表空格不够填写的项，可填写“检验批一般项目计数检验记录表”（G1-1-2），将该表作为本表的附页。
软土地基（粉喷桩处理）质量检验标准（CJJ1-2008）6．8．4
9 粉喷桩处理软土地基质量检验应符合下列规定：
主控项目
1）水泥的品种、级别及石灰、粉煤灰的性能指标应符合设计要求。
检查数量：按不同材料进场批次，每批检查1次。
检验方法：查检验报告。
2）桩长不应小于设计规定。
检查数量：全数检查。
检验方法：查施工记录。
3) 复合地基承载力应不小于设计规定值。
检查数量：按总桩数的1%进行抽检，且不小于3处。
检验方法：查复合地基承载力检验报告。
一般项目
4)粉喷桩成桩允许偏差应符合表6.8.4-7的规定。
表6.8.4-7 粉喷桩允许偏差。
