电动自行车电机的接线方式
图解电动车电机拆卸换霍尔
图解电动车电机拆卸换霍尔无刷电机结构示意图：1.将电机引出线的那一面螺丝全部拆下，找一块木板备用。
电机盖最好做好盖和钢圈对应的原位置记号，不然装上和原位置不对应，有的电机会扫膛的。
2.没拆螺丝那面向下，往木板上用力一敲，电机就脱离出来了。
定子有磁性，用力轻的话，会被吸回去。
3.将盖拉出，方便换霍尔。
转子线圈最好用软的东西垫着，如泡沫，布。
不要把线圈上的铜线擦破皮了。
4.用刀片将霍尔挖出并刮净槽中的胶质。
涂入少量的AB胶，装入霍尔焊接。
霍尔有字的为面，面向上，从左至右，1脚是正极，2脚是负极，3脚是信号输出。
3个正极和3个负极各自并联，分别接红线和黑线，3根信号线分别接绿、蓝、黄线。
通常三个有字的面朝上是60度角，中间那个面向下是120度角。
有些电机则相反，具体可用修车宝检测角度。
5.检测电机霍尔好坏：将电机放在两凳上，用扳手固定轴心。
接上霍尔插头，打开修车宝电源开关。
稍微转一下电机即停，然后再转再停，如此循环，可看到第三行霍尔指示灯有序亮灭。
如果一个或几个常亮或常灭，即可判断霍尔损坏。
电机霍尔角度检测：灯亮代表1，灯灭代表0。
60度电机指示灯状态：100、110、111、011、001、000；120度电机：100、110、010、011、001、101。
从指示灯的亮灭情况可看到60度电机和120度电机的区别，就是60度电机有111和000两种状态，而120度电机有010和101。
因此，如果出现三个灯同时亮、同时灭的，这个电机就有可能是60度，否则为120度。
如果霍尔接错，也可能出现指示灯错乱而无法判断角度的情况，参考这个帖子：电动车换霍尔后用修车宝测不出电机相位角度是怎么回事？/bbs/thread-327168-1-1.html常用120度角和60度角电机接线图：6.转子上的磁铁记得用酒精擦拭干净。
外转子磁铁：定子：定子上的3个霍尔元件：滚珠轴承：电动车自行车电机的基本结构及维修2016-01-29 电动车售后服务平台电动车自行车电机的基本结构一、电机的命名电动车根据其使用环境与使用频率的不同，所装配的电机形式也不同。
超静音智能型无刷电动车控制器接线说明
、超静音智能型无刷电动车控制器接线说明：1、电源线为6.3-3AY三根线，红，红，黑。
接48v电压。
2、电机线为黄，绿，蓝三根线，一般情况是相应的颜色接相应的线，如果转的声音很大，可以把这三根线调换位置接一下。
3、霍尔信号线为2.8-6AY五根线，一般情况是相应的颜色接相应的线。
红，黑，黄，绿，蓝。
4、反相充电为2.8-2AY二根线，红，黑。
5、调速线为sm-3AY三根线，红，黑，灰。
6、1：1助力线为sm-3AY三根线，红，黑，绿。
8、刹车线为sm-2AY二根线，黑，紫。
7、巡航线相当于转把线sm-2AY二根线，红，黑。
9、限速线为二根单独的白色线，当把这二根线接上时，无论转把转的位置多大，速度也不会变快，保持一定速度。
10、 ABS为二根单独的绿色线，当把这二根线接上时，按下刹车，电动自行车的电机马上停转，如果不接，滑行时按下刹车，由于惯性，会向前滑行一段距离。
首先电动车要转起来，基本的连线就是电机相线（三根线：黄、绿、蓝）接上控制相线（三根线：黄、绿、蓝）、电机霍尔线（五根线：红、黑、黄、绿、蓝）接上控制器霍尔线（五根线：红、黑、黄、绿、蓝），电池（两根线加AAC线：红、红、黑）接上控制器的电源端子（两根线加AAC线：红、红、黑），调速把接控制器的调速端子，接好这四个基本连线（还要考虑相序问题），就可以转起来了。
另外还有助力线（三根：红、黑、白），限速端子等。
其他的功能线可以通过合端子分辩出来。
深圳市士金技术的电动车检修匹配仪可以用来检修和帮助接线。
1分20秒可以从36种接法中选出最佳接线方式。
中国惯用（通用）的颜色：主电源线黑色-负极，红色+正极（最粗的那两根根)比这两根稍稍细点的一般是充电线路，注意红黑不能接错，不然严重的烧毁车子，运气好的话烧毁线路。
粗点，硬的三根线（一般为黄蓝绿三色）是电机线，作用是相位线，可以随便接，主要是转的方向要注意，不然就有了倒车功能了呵呵，和这三根线在一起的是五根小线，红黑在上面两个是电源线不能接反颜色要一致，下面三根黄蓝绿是信号线（也叫：霍尔线）可以随便接，原理与三根电机线一样。
图解电动车电机拆卸换霍尔全解
图解电动车电机拆卸换霍尔无刷电机结构示意图：1.将电机引出线的那一面螺丝全部拆下，找一块木板备用。
电机盖最好做好盖和钢圈对应的原位置记号，不然装上和原位置不对应，有的电机会扫膛的。
2.没拆螺丝那面向下，往木板上用力一敲，电机就脱离出来了。
定子有磁性，用力轻的话，会被吸回去。
3.将盖拉出，方便换霍尔。
转子线圈最好用软的东西垫着，如泡沫，布。
不要把线圈上的铜线擦破皮了。
4.用刀片将霍尔挖出并刮净槽中的胶质。
涂入少量的AB胶，装入霍尔焊接。
霍尔有字的为面，面向上，从左至右，1脚是正极，2脚是负极，3脚是信号输出。
3个正极和3个负极各自并联，分别接红线和黑线，3根信号线分别接绿、蓝、黄线。
通常三个有字的面朝上是60度角，中间那个面向下是120度角。
有些电机则相反，具体可用修车宝检测角度。
5.检测电机霍尔好坏：将电机放在两凳上，用扳手固定轴心。
接上霍尔插头，打开修车宝电源开关。
稍微转一下电机即停，然后再转再停，如此循环，可看到第三行霍尔指示灯有序亮灭。
如果一个或几个常亮或常灭，即可判断霍尔损坏。
电机霍尔角度检测：灯亮代表1，灯灭代表0。
60度电机指示灯状态：100、110、111、011、001、000；120度电机：100、110、010、011、001、101。
从指示灯的亮灭情况可看到60度电机和120度电机的区别，就是60度电机有111和000两种状态，而120度电机有010和101。
因此，如果出现三个灯同时亮、同时灭的，这个电机就有可能是60度，否则为120度。
如果霍尔接错，也可能出现指示灯错乱而无法判断角度的情况，参考这个帖子：电动车换霍尔后用修车宝测不出电机相位角度是怎么回事？/bbs/thread-327168-1-1.html常用120度角和60度角电机接线图：6.转子上的磁铁记得用酒精擦拭干净。
外转子磁铁：定子：定子上的3个霍尔元件：滚珠轴承：电动车自行车电机的基本结构及维修2016-01-29 电动车售后服务平台电动车自行车电机的基本结构一、电机的命名电动车根据其使用环境与使用频率的不同，所装配的电机形式也不同。
久久星电车控制器接线定义
久久星电车控制器接线定义久久星电车控制器是一种用于电动汽车或电动自行车的控制设备，它负责控制电车的行驶和停止，以及调节车速和转向等功能。
为了正确使用久久星电车控制器，我们需要了解其接线定义。
本文将详细介绍久久星电车控制器接线定义的相关知识。
1. 电源接线久久星电车控制器需要外部电源供电，通常使用直流电源。
在接线中，我们可以将电源的正极连接到控制器的电源输入端，而电源的负极则连接到控制器的地线。
这样可以确保控制器正常工作。
2. 电机接线久久星电车控制器与电车的电机之间需要进行连接。
通常，电机有三个接线端子，分别为U、V和W。
而控制器也有相应的输出端子，我们需要将U、V和W分别与控制器的U、V和W端子相连。
这样，当控制器输出信号时，电车的电机就可以根据信号进行相应的动作。
3. 刹车接线久久星电车控制器还需要与刹车系统进行连接，以便在刹车时能够及时停止电车的行驶。
一般来说，控制器会有一个刹车输入端子，我们需要将刹车开关或传感器的输出信号与该端子连接。
这样，当刹车信号触发时，控制器就会停止输出电力，从而使电车停止运行。
4. 信号接线久久星电车控制器还需要与其他控制设备进行连接，以接收或发送相关信号。
例如，它可以与油门控制器相连，以接收油门信号并控制电车的速度。
此外，控制器还可以与显示器或仪表板相连，以实时显示电车的状态信息。
在接线时，我们需要根据具体设备的接口类型和定义，将它们与控制器相应的端子进行连接。
总结：久久星电车控制器接线定义对于正确使用和操作电车控制器非常重要。
在接线过程中，我们需要注意正确连接电源、电机、刹车和其他控制设备的信号线，以确保控制器正常工作，并实现电车的准确控制。
同时，我们还需要遵循相关安全规范，确保接线过程中的安全性。
通过了解和掌握久久星电车控制器接线定义，我们可以更好地使用和维护电车控制系统，提升电车的性能和安全性。

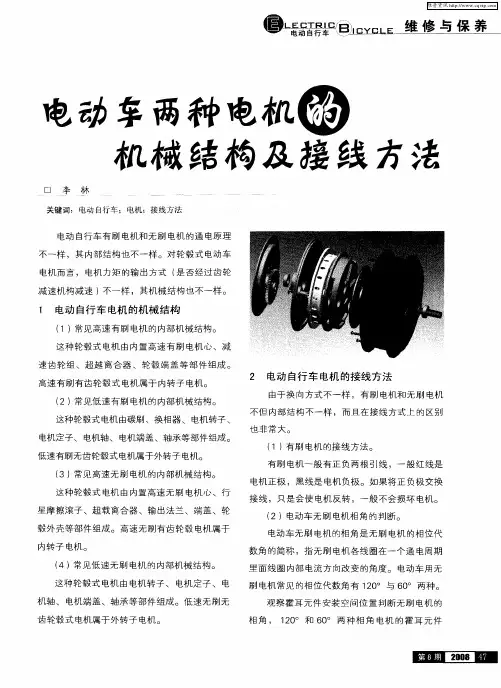

电动车两种电机的机械结构及接线方法
嘻
自。Ｇ 维 ＹＥ Ｌ
，
堡 羞
咆 拿 种咆 ０ 动 两 机
口 李 林
关键 词 ： 电 动 自行 车 ； 电 机 接 线 方 法
机 械 结 构 及 接 线 方法
电动 自行 车有 刷 电机和 无刷 电机 的通 电原理
不 一样 ，其 内部 结构 也 不一样 。对 轮毂 式 电动 车 电机而 言 ，电机 力矩 的输 出方式 （ 否经过 齿 轮 是 减 速机 构减 速 ）不一样 ，其机械 结构也 不 一样 。
一
般 讲 来 ，６ 。 和 １ ０ 相 角 的无 刷 电机 ， ０ ２。
需 要 由与 之 相 对 应 的 ６ 。 和 １ ０ 相 角 的 无 刷 ０ ２。
里面 线 圈 内部 电流 方 向改 变的角度 。 电动车 用无 刷 电机 常见 的相 位代 数角 有 １ Ｏ 与 ６ 。两 种 。 ２。 Ｏ 观察 霍 耳 元件 安装 空 间位 置 判断 无刷 电机 的
（ 常 见低 速无 刷 ห้องสมุดไป่ตู้机 的 内部 机械 结构 。 ４） 这种 轮 毂式 电机 由电机 转 子 、 电机 定 子 、 电 机轴 、电机端盖 、轴 承 等部件 组成 。 低速 无 刷无 齿 轮毂 式 电机 属于 外转 子 电机 。
相 角 ， １ Ｏ 和 ６ 。 两 种 相 角 电机 的 霍 耳 元 件 ２。 Ｏ
维普资讯
嘻
。ｅ 麴自 Ｇ ＹＬ — Ｅ 纷奎
安 装空 间位置 不一样 。测量 霍耳真 值信 号 判 断无
刷 电机 的相角 。 并记 录 下 ３根 引线 的 高低 电压 ，如此 测量 记 录 ６
由于换 向方式 不一样 ，有刷 电机 和 无刷 电机 不但 内部结 构不 一样 ，而 且在 接 线方 式上 的区别 也 非常 大。
电动自行车电机结构及维修
械结 构来 分 ，～般 分 为 “ 有齿 ” （ 电机 转速 高 ，需 要 经过 齿 轮减速 ） 和 “ 无齿 ” （ 电机 扭 矩输 出不经 过任 何减 速 ） 大类 。 两 对 无 刷 电机 而 言 ，根 据 电机 是 否 具 有位 置 传 感 器 ，又 分 为有位 置传 感器 无刷 电机 和 无位置 传 感器 无
一
２ｉ 常见 高速 有刷 电机 的 内部 机械 结构 ．
常见 高 速 有 刷 轮 毂 式 电机 由 内置 高 速 有 刷 电机
般 有 ３组 ，每组 线 圈都 有相应 的 霍耳 元件 （ 线圈 ３相
第 ８ 期
２０ ０６． ０８
维普资讯
维 修 与 保 荠
磁 ，不采 用线 圈激磁 的方式 。 这样 就 省去 了激 磁 线 圈 工作 时消耗 的电能 ，提 高 了 电机 机 电转换 效率 ，这对
使 用 车 载 有 限 能 源 的 电动 车 来 讲 ， 可 以 降低 行 驶 电 流 ，延 长续行 里 程。 后面 讲 的各 种 电动 车用 电机 均 指 永磁 电机 。
３ ０４ 。 或 ３ ０５ 。 。 ６ ／８ ６ ／４
无 刷 电机 的霍耳 元件 有 ５根 引线 ，分别是 霍 耳 元
２３ 常见 高速 无刷 电机 的 内部 机械 结构 ．
常 见 高 速 无 刷 轮 毂 式 电机 由 内置 高 速 无 刷 电机
件 的公 共 电源 正极 、公 共 电源 负 极 、Ａ 相 霍耳 输 出 、 Ｂ相 霍 耳 输 出 和 Ｃ 相 霍 耳 输 出 。 利 用 无 刷 控 制 器 （ ０ 或 １ ０ ）的 ５根霍 耳 引 线 ，将 无 刷 电机 霍耳 ６。 ２。
供 电。 由于 无位 置传 感器 无 刷 电机 不能 实现 零速 度 启 动 ，所 以在 现在 生产 的 电动 自行 车 上用得 较 少 。 目前 电动 自行 车行 业 内使 用 的无刷 电机 ，普遍 采 用有位 置
二相电机正反转接线图 二相电机正反转接线实物图
二相电机正反转接线图二相电机正反转接线实物图本文主要是关于二相电机的相关介绍，并着重对二相电机正反转接线进行了详尽的阐述。
单相电机单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。
这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。
两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。
工作原理当单相正弦电流通过定子绕组时，电机就会产生一个交变磁场，这个磁场的强弱和方向随时间作正弦规律变化，但在空间方位上是固定的，所以又称这个磁场是交变脉动磁场。
这个交变脉动磁场可分解为两个以相同转速、旋转方向互为相反的旋转磁场，当转子静止时，这两个旋转磁场在转子中产生两个大小相等、方向相反的转矩，使得合成转矩为零，所以电机无法旋转。
当我们用外力使电动机向某一方向旋转时（如顺时针方向旋转），这时转子与顺时针旋转方向的旋转磁场间的切割磁力线运动变小；转子与逆时针旋转方向的旋转磁场间的切割磁力线运动变大。
这样平衡就打破了，转子所产生的总的电磁转矩将不再是零，转子将顺着推动方向旋转起来。
要使单相电机能自动旋转起来，我们可在定子中加上一个起动绕组，起动绕组与主绕组在空间上相差90度，起动绕组要串接一个合适的电容，使得与主绕组的电流在相位上近似相差90度，即所谓的分相原理。
这样两个在时间上相差90度的电流通入两个在空间上相差90度的绕组，将会在空间上产生（两相）旋转磁场，在这个旋转磁场作用下，转子就能自动起动，起动后，待转速升到一定时，借助于一个安装在转子上的离心开关或其他自动控制装置将起动绕组断开，正常工作时只有主绕组工作。
因此，起动绕组可以做成短时工作方式。
但有很多时候，起动绕组并不断开，我们称这种电机为单相电机，要改变这种电机的转向，只要把辅助绕组的接线端头调换一下即可。
在单相电动机中，产生旋转磁场的另一种方法称为罩极法，又称单相罩极式电动机。
此种电动机定子做成凸极式的，有两极和四极两种。
电动自行车控制器接线说明
电动自行车控制器接线说明：
1 电源输入
-1．粗红色线为＋60V电源正端
-2．细红色线为＋60V电门锁
-3．粗黑色线为－60V电源负端
2 电机相位（u、v、w输出）
-1．粗黄色线为U
-2．粗绿色线为V
-3．粗蓝色线为W
3 手柄信号输入
-1．细红色线为+5V电源
-2．细灰色为手柄信号输入
-3．细黑色线为接地线
4 刹车（机械刹）
-1．细黄色线刹车断电（低电平刹车）；-2．细紫色线刹车断电（高电平刹车）
5 传感器（1+1）
-1．细红色线为+5V电源
-2．细黑色线为接地线
-3．细棕色线为传感器信号输入
6 限速细白色线
7 巡航细棕色线
8 仪表（转速）细绿色线
使用方法和注意事项：
1、在接线前先切断电源，按接线图所示连接各根导线；
2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接（即严禁粗红、细红和粗黑接反）。
电动自行车电机工作原理
电动自行车电机工作原理
电动自行车的电机工作原理是通过电池供电驱动电机产生转动力，从而帮助骑行者实现无需人力脚蹬的骑行。
以下是电动自行车电机的工作原理：
1. 电源供电：电动自行车的电机需要通过电池来供电。
一般情况下，电池会储存电能，通过连接电源开关来进行控制。
当打开电源开关时，电池会释放储存的电能供给电机使用。
2. 控制器控制：电动自行车中的控制器起到调速和保护电池的功能。
它会根据骑行者的需求，通过检测车速、踏板传感器等信息，判断电动自行车的转速和负载情况，然后发送信号给电机，控制电机的输出功率。
3. 电机驱动：电机是电动自行车的核心部件，它可以将电能转化为机械能，产生驱动力。
一般采用直流无刷电机，它由转子和定子组成。
电池供给电流通过控制器进入电机，产生磁场激励定子，使转子旋转。
转子上的永磁体与定子上的绕组产生相互作用，使转子转动并带动车轮转动。
4. 转速感应器：为了提供更精确的控制和骑行体验，电动自行车通常配备有转速感应器。
通过感应车轮转动的速度，转速感应器可以提供反馈信号给控制器，帮助实现电机的动态调速。
综上所述，电动自行车电机工作原理是通过电源供电，控制器控制和电机驱动的相互作用，将电能转化为机械能，从而提供驱动力，使骑行更加轻松和便捷。
电动车霍尔YS43F 无刷电机霍尔43F应用 43F接线图
电动车霍尔YS43F 无刷电机霍尔43F应用43F电路图1、概述：YS43F由内部电压稳压单元、霍尔电压发生器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号。
天津越尔兴电子YS43F是一种单磁极工作的磁敏电路，适合于矩形或者柱形磁体下工作。
工作温度范围可以在-40℃到150℃，电源电压工作范围从3.5V 到30V，耐压65V，可适用于各种电机及工控领域。
2、产品特点：●可靠的温度性能，抗环境应力●优化BLDC电机的应用●耐高压65V 内置反向耐压保护●温度补偿功能●工作频率宽（0~100KHz）3、典型应用：●直流无刷电机/风机/泵（电动车电机/空调电机/洗衣机电机/其他家电电机）●电动自行车●转速检测●无触点开关●磁编码●计数测量4、功能方框图：5、磁电转换特性图6、电特性：TA=25℃ VDD =12.0V,参数符号测试条件量值单位最小典型最大电源电压V CC- 3.5 - 30 V 输出饱和电压V SA T Isink= 20mA - 200 400 mV 输出漏电流I OH V o=Vccmax , B≤B RP- - 10 μA 电源电流I DD- 3.5 10 mA 输出上升时间t r RL=500Ω, CL=20pF(Figure 7)0.2 - 0.75 μS 输出下降时间t f RL=500Ω, CL=20pF(Figure 7)20 - 150 μS 7、磁特性：(VCC=12V) 1mT=10GS参数符号量值单位最小典型最大工作点B OP- - 15 mT 释放点B RP 5.5 - - mT 回差B H- 7.5 - mT 注：磁场S极面对标志面时，B为“正”8、测试电路图：注：管腿说明：1.电源 2. 地 3.输出YS43F实物图。
电动自行车控制器接线说明
电动自行车控制器接线说明电动自行车现在可是咱们日常出行的“好帮手”，不过要想让它乖乖听话，跑得又稳又顺，就得搞清楚控制器的接线。
接下来，我就给您详细唠唠这电动自行车控制器接线的那些事儿。
我先跟您说啊，有一回我在路上看到一辆电动自行车，跑得那叫一个别扭，时快时慢，还时不时发出奇怪的声音。
我就好奇凑过去瞧了瞧，发现原来是控制器的接线出了问题。
车主自己瞎鼓捣，接得乱七八糟的，这能正常才怪呢！咱们先来说说控制器上那些五颜六色的线。
一般来说，常见的有红、黑、绿、蓝、黄等等。
红线那可是正极，就像咱们家里电路的火线一样，得接对地方，不然整个电路都不通电。
黑线呢，就是负极，相当于零线。
这两根线要是接错了，那车子可就一点反应都没有啦。
再看看绿线，通常是控制电机转动的，接不好的话，电机要么不转，要么转得没规律。
还有蓝线和黄线，可能是控制灯光或者其他功能的。
接线的时候，您可得小心谨慎。
每根线的接口都要插紧，不能松松垮垮的。
就好比咱们插插头，要是没插紧，一有震动就可能断电。
我记得有一次我自己给电动自行车换控制器接线，因为太着急，有个接口没插紧，结果刚骑出去没多远，车子突然就不动了，把我给撂在路上，那叫一个尴尬。
还有啊，接线的时候要注意线的绝缘层，不能让它们破损或者短路。
要不然，可能会引起火灾啥的，那可就危险啦。
另外，不同品牌和型号的电动自行车，控制器接线可能会有一些细微的差别。
所以在接线之前，一定要仔细阅读说明书，或者找专业的师傅请教。
可别像我前面说的那位车主一样，自己乱搞一通，最后还得花钱找人修。
总之，电动自行车控制器接线这事儿说大不大，说小也不小。
接好了，您就能骑着爱车风驰电掣；接不好，那麻烦可就多了去了。
所以啊，大家一定要认真对待，别马虎！希望我讲的这些能对您有所帮助，让您的电动自行车都能顺顺利利地跑起来！。
无刷直流电机控制器接线图
无刷直流电机控制器接线图
我们介绍一些典型电动自行车控制器接线图，通过这些接线图可以了解电动自行车电机驱动、控制系统的构成。
1.以zkc3615KA型控制器为核心构成的有刷电机驱动、控制系统接线图
由zkc3615KA型控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-4所示。
2.以598系列智能型有刷控制器为核心构成的有刷电机驱动、控制系统接线图
由598智能型有刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-5所示。
3.以wzk3610C型无刷控制器为核心的构成无刷电机驱动、控制系统接线图
由wzk361OC型无刷控制器、电机、转把、闸把、助力传感器为核心构成的有刷电机驱动、控制系统如图8-6所示。
4.以1+1助力型36V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图
由l+1助力型36V/250W无刷控制器、电机、转把、闸把、助力传感器构成的有刷电机驱动、控制系统如图8-7所示。
5.以1+1助力型48V/250W无刷控制器为核心的无刷电机驱动、控制系统接线图
由l+1助力型48V/250W无刷控制器、电机、转把、闸把、助力传感器为核心构成的无刷电机驱动、控制系统如图8-8所示。
电动车的全车电路原理
电动车的全车电路原理电动车电路原理图电动车线路分两部分！第一部分是灯和喇叭部分第二部分是控制电机部分你500W电摩也一样，大部分车子是控制的正极，也就是说车子负极全部相通！电池的正极出来后有个空气开关，然后空气开关上的出线直接连接到锁线和充电插孔线还有控制器电源部分的粗红线；经过锁线出来后的线分别连接到转换器（将48V转化成12V）和控制器电源部分的细红线，转换器三根线（细黑直接接电池负极就是车子的负极；细红线接锁线，就是48V正极；然后细黄线出来的是12V）细黄的12V电出来后到喇叭开关，大灯开关，转向开关和刹把上的开关；然后打开后再到喇叭，大灯，转向灯下面来说说控制电机部分，控制电机的东西就是控制器（铝制盒子，上面有很多出线）1电源部分（刚刚上面已经提到的）电源线是三根线组成：粗黑—直接接电池负；粗红—直接接电池正，但是要经过空气开关；细红—直接连接的是锁的出电线2电机部分：电机线是由三根粗线和5根细线组成（这里就不细说）这八根线根据颜色连接在控制器上3控制部分：转把（转把由三根线组成这里也不细说）刹把（电摩百分之九十九都是高电平断电，前面已经说了刹把上的开关一边连接的是12V正极，还有一边就连接在控制器的高电平刹车断电线上，刹车断电线一般是绿黄色线）4防盗部分：现在的大部分控制器都有外接防盗器功能，插上防盗器可以用防盗器的遥控器开关电源和锁电机，一共有5根线，市面上有两种插件方式，一种是一个6孔插头，上面插着5根线（红，黑，兰，绿，橙）还有一种是两个插件组成的（红黑插在一个插件上，兰绿橙插在一个4孔插件上）5仪表显示线，电摩控制器一般是紫色线，直接接仪表电动车维修全集电动车,全集,维修①：电动车常见故障及排除方法1、仪表显示正常，电机不转（1）故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏（2）故障排除①拔下刹把插座（常开型刹把）。
