偏振现象的观察与分析

实验目的
1.观察光的偏振现象,巩固理论知识. 2.掌握产生与检验偏振光的原理和方法.
仪器及用具
分光计、纳光灯、偏振片、1/4波片、半波片和平面镜等.
原理
光是一种电磁波,它的电矢量E和磁矢量H相互垂直,且均垂直于光的传播方向.通常用电矢量E代表光的振动方向,并将电矢量E和光的传播方向所构成的平面称为该偏振光的振动面.在传播过程中,电矢量的振动方向始终在某一确定方向的光称为平面偏振光或线偏振光.若振动只是在某一确定的方向上占有相对优势,则称为部分偏振光.还有一些光,它的振动面和电矢量随时间作有规律的变化,而电矢量末端在垂直与传播方向的平面上的轨迹呈椭圆或圆,这样的光称为椭圆偏振光或圆偏振光.
光强I始终不变,则此入射光为自然光.而圆偏振光经过四分之一
波片后,成为一线偏振光.在旋转检偏器时,可以观察到(1)中所述现象.
偏振光的鉴别
(3)椭圆偏振光与部分偏振光的鉴别
在检偏器的前加一个1/4波片,然后旋转偏振器进行观察,此时1/4波片的光轴应与只用检偏器观察时透射光为极大或极小的方向重合,此时若有一位置视场全暗,则入射光为椭圆偏振光,否则为部分偏振光.
3.波片与圆偏振光和椭圆偏振光
波片由正晶体或负晶体制成,常用来改变光的偏振状态. 当一束振幅为A的线偏振光垂直入射到表面平行于光轴的晶
片上，且光的振动面与晶片光轴夹角为时，则在晶片表面上，偏振光O光与e光的振幅分别为Asin与Acos.二光传播
的方向相同,但这两束振动面互相垂直的光由于在晶体中传播速度不同，因而会产一位相差.设晶片厚度为l,晶体对O光的折射率为n0,对e光的折射率为ne,于是经晶片射出后O光、 e光的位相差为
实验内容
鉴别自然光和偏振光反射起偏

偏振光的观察与研究实验报告

偏振光的观察与研究实验报告一、实验目的1。

观察光的偏振现象，加深偏振的基本概念.2. 了解偏振光的产生和检验方法。

3。

观测椭圆偏振光和圆偏振光。

二、实验仪器偏振光观察与研究的实验装置包括一下几个部分:光源（可发出多种类型激光），偏振片,波晶片（λ/2 和λ/4 波长)，光屏。

1.光源：双击实验桌上光源小图标弹出光源的调节窗体.单击调节窗体的光源开关可以切换光源开关状态;可以选择光源发出光的类型，包括自然光、椭圆偏振光、圆偏振光、线偏振光、部分偏振光。

光源默认发出是自然光.2.偏振片:双击桌面上偏振片小图标,弹出偏振片的调节窗体。

初始化时偏振片的旋转角度是随机的,用户使用时需要手动去校准。

最大旋转范围为360°，最小刻度为1°。

可以通过点击调节窗体中旋钮来逆时针或顺时针旋转偏振片。

3.波晶片：分为λ/2 和λ/4 波长波片,双击桌面上波晶片小图标，弹出波晶片的调节窗体。

初始化时波晶片的旋转角度是随机的,用户使用时需要手动去校准.最大旋转范围为360°，最小刻度为1°。

三、实验原理1。

偏振光的概念和产生：光的偏振是指光的振动方向不变，或光矢量末端在垂直于传播方向的平面上的轨迹呈椭圆或圆的现象。

光有五种偏振态：自然光（非偏振光)，线偏振光，部分偏振光，圆偏振光，椭圆偏振光.反射光中的垂直于入射面的光振动（称s分量）多于平行于入射面的光振动（称p 分量）；而透射光则正好相反。

在改变入射角的时候，出现了一个特殊的现象，即入射角为一特定值时，反射光成为完全线偏振光(s分量）。

折射光为部分偏振光，而且此时的反射光线和折射光线垂直。

2. 改变偏振态的方法和器件：①光学棱镜：如尼科耳棱镜、格兰棱镜等,利用光学双折射的原理制成的；②偏振片：它是利用聚乙烯醇塑胶膜制成，它具有梳状长链形结构分子，这些分子平行排列在同一方向上，此时胶膜只允许垂直于排列方向的光振动通过,因而产生线偏振光。

偏振光现象的观察和分析

偏振光现象的观察和分析偏振光的观察可以通过一些特定的实验装置来实现。

例如，可以使用偏振片和分析器来检测光的偏振状态。

偏振片是一种光学元件，它能够选择性地通过振动方向与特定方向相同的光，而将其他方向的光消除或减弱。

这样，当光通过偏振片时，只有特定方向的光能通过，其他方向的光被过滤掉了。

而分析器是另一种偏振片，在实验中用于检测偏振光。

当通过偏振片的光到达分析器时，如果它们的振动方向相同，那么光将能够通过分析器，我们可以观察到透过分析器的光强度。

如果它们的振动方向不同，那么光将被分析器阻止通过，我们将观察不到通过分析器的光。

通过使用偏振片和分析器的实验装置，可以进行一系列的观察和分析。

首先，我们可以通过调整偏振片和分析器之间的相对角度来观察最大和最小光强的变化。

当振动方向相同时，光强度最大，当振动方向垂直时，光强度最小。

通过这一观察结果，我们可以得出结论，光强度与振动方向之间存在关联。

其次，我们可以观察光的偏振状态的改变。

例如，可以用线性偏振光源辐射出一个固定方向的偏振光，然后通过一系列的偏振片和分析器来调整光的偏振状态。

通过观察光在不同偏振状态下的传播特性，我们可以了解光的偏振性质以及不同偏振状态下光的行为差异。

除了观察外，我们还可以进一步分析偏振光的性质。

例如，通过使用偏振片和分析器，我们可以测量通过透过分析器的光强度，并进一步计算出偏振光的偏振度。

偏振度是一种度量光偏振状态的物理量，它可以用来描述光的偏振程度。

对于完全偏振的光来说，其偏振度为1，而对于完全偏振的光来说，其偏振度为0。

此外，偏振光的观察和分析还可以应用于实际生活中的一些领域。

例如，在电子显示技术中，液晶显示器使用偏振器和光调制器来控制光的偏振状态，从而实现图像的显示和切换。

在光通信中，偏振光也被广泛应用于光纤传输和光信号处理中，以提高传输速率和信号质量。

总之，偏振光现象的观察和分析可以帮助我们更深入地了解光的性质和行为。

通过观察光的光强度变化以及偏振状态的改变，我们可以探索光的偏振性质和对其进行分析。

光的色散与偏振色散与偏振现象的实验观察

光的色散与偏振色散与偏振现象的实验观察光的色散与偏振现象的实验观察光是一种电磁波，具有波动性质。

在光通过介质时，由于介质对光的干扰作用，光会发生色散和偏振的现象。

为了观察和研究光的色散和偏振现象，我们进行了一系列的实验。

本文将详细介绍光的色散和偏振现象的实验观察过程和结果。

实验一：光的色散观察我们首先进行了光的色散实验。

在实验中，我们使用了一束白光照射到一个三棱镜上。

根据光的色散性质，不同波长的光具有不同的折射角。

我们观察到，当白光经过三棱镜折射后，分解成了七种颜色的光，分别是红、橙、黄、绿、青、蓝和紫。

这些颜色的光按照波长从长到短排列，形成了一条连续的光谱。

进一步观察发现，不同颜色的光在经过三棱镜后产生不同的折射角。

红光的折射角最小，紫光的折射角最大。

这是因为不同颜色的光具有不同的波长，折射角与入射角呈一定的关系。

实验结果表明，光的色散现象是由于光在不同介质中的折射率与波长有关。

实验二：光的偏振观察除了色散现象，我们还进行了光的偏振实验。

在实验中，我们使用了一个偏振片和一束偏振光。

偏振片可以将非偏振光转化为偏振光，而且只允许特定方向的振动方向通过。

我们发现，当偏振片与偏振光的振动方向垂直时，光无法透过偏振片，只有在两者振动方向一致时，光才能完全透过。

进一步观察发现，当两个偏振片的方向相同时，光通过后保持原来的亮度。

而当两个偏振片的方向垂直时，光透过后变得非常暗淡甚至完全消失。

这是由于偏振片的特性，只有与偏振光振动方向一致的光通过时，才能完全透过。

实验三：色散与偏振的结合观察为了进一步研究光的性质，我们将色散和偏振现象结合起来进行观察。

在实验中，我们使用了一束偏振光通过一个三棱镜，并使用偏振片来改变光的振动方向。

我们发现，当偏振光通过三棱镜后，分解成了七种颜色的光，而且每种颜色的光都具有特定的偏振方向。

进一步观察发现，不同颜色的光在经过偏振片后会发生不同的亮度变化。

有些颜色的光透过偏振片后亮度并未发生显著变化，而有些颜色的光则变得非常暗淡。

偏振现象的观测与研究

偏振现象的观测与研究偏振现象是光波传播过程中的一个重要特性，它是指光波中电场方向的定向性和振动方向的确定性。

偏振现象的观测与研究对于理解光的本质、光的相互作用以及光在各种介质中的传播规律具有重要意义。

下面将从近代光学的发展、偏振现象的观测方法、偏振现象的研究内容三个方面对偏振现象的观测与研究进行详细讨论。

近代光学的发展对偏振现象的观测与研究提供了重要的基础。

19世纪末20世纪初，人们对光波本质的研究取得了重大突破，提出了电磁理论和光的波动性相关的理论。

光的波动性理论解释了光的干涉、衍射等现象，也为偏振现象的观测与研究提供了物理基础。

马克斯韦尔提出的电磁理论揭示了光波的电磁性质，提供了解释偏振现象的理论依据。

偏振现象的观测方法主要包括偏振镜、偏光片、双折射现象的观测以及干涉现象的观测等。

偏振镜是最基本的偏振现象观测仪器，它通过在光波传播过程中选择性地吸收或透射电场振动方向来实现对光的偏振状态的观测。

偏振板也是一个常用的偏振现象观测工具，它具有选择性吸收或透射特定方向光波的功能。

双折射现象是指光在非各向同性晶体中传播时发生的折射率不同的现象，它是偏振现象的重要表现形式之一、通过观察双折射现象，可以直接观测到光波的偏振性质。

干涉现象是指两束或多束相干光波叠加后产生的干涉条纹。

通过观测干涉现象，可以推断出光的偏振状态。

偏振现象的研究内容主要包括偏振光的性质、光的偏振变化以及光的偏振传播等方面。

偏振光的性质研究主要包括偏振光的振动方向、偏振光的强度、偏振光的偏振态等。

偏振光的振动方向是指光的电场方向，通常使用偏振片或偏光镜等偏振现象观测工具来确定。

偏振光的强度是指光的能量或光强在偏振方向上的分布情况。

偏振光的偏振态是指光在空间中的偏振分布状态，可以根据偏振分布函数来描述。

光的偏振变化研究主要包括光的偏振转换、偏振的旋转等。

光的偏振转换是指光在传播过程中由一个偏振状态转变为另一个偏振状态。

例如，当光波从空气垂直射向水平方向的介质时会发生偏振转换。

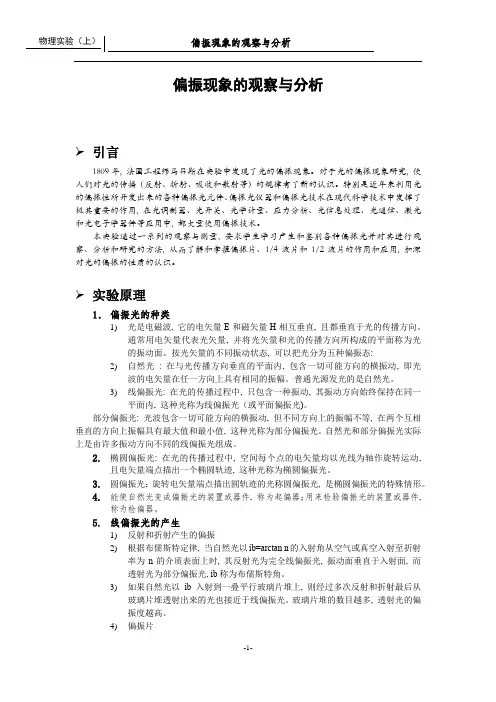

偏振现象的观察与分析

偏振现象的观察与分析➢引言1809年, 法国工程师马吕斯在实验中发现了光的偏振现象。

对于光的偏振现象研究, 使人们对光的传播（反射、折射、吸收和散射等）的规律有了新的认识。

特别是近年来利用光的偏振性所开发出来的各种偏振光元件、偏振光仪器和偏振光技术在现代科学技术中发挥了极其重要的作用, 在光调制器、光开关、光学计量、应力分析、光信息处理、光通信、激光和光电子学器件等应用中, 都大量使用偏振技术。

本实验通过一系列的观察与测量, 要求学生学习产生和鉴别各种偏振光并对其进行观察、分析和研究的方法, 从而了解和掌握偏振片、1/4波片和1/2波片的作用和应用, 加深对光的偏振的性质的认识。

➢实验原理1．偏振光的种类1)光是电磁波, 它的电矢量E和磁矢量H相互垂直, 且都垂直于光的传播方向。

通常用电矢量代表光矢量, 并将光矢量和光的传播方向所构成的平面称为光的振动面。

按光矢量的不同振动状态, 可以把光分为五种偏振态:2)自然光: 在与光传播方向垂直的平面内, 包含一切可能方向的横振动, 即光波的电矢量在任一方向上具有相同的振幅。

普通光源发光的是自然光。

3)线偏振光: 在光的传播过程中, 只包含一种振动, 其振动方向始终保持在同一平面内, 这种光称为线偏振光（或平面偏振光)。

部分偏振光: 光波包含一切可能方向的横振动, 但不同方向上的振幅不等, 在两个互相垂直的方向上振幅具有最大值和最小值, 这种光称为部分偏振光。

自然光和部分偏振光实际上是由许多振动方向不同的线偏振光组成。

2.椭圆偏振光: 在光的传播过程中, 空间每个点的电矢量均以光线为轴作旋转运动,且电矢量端点描出一个椭圆轨迹, 这种光称为椭圆偏振光。

3.圆偏振光：旋转电矢量端点描出圆轨迹的光称圆偏振光, 是椭圆偏振光的特殊情形。

4.能使自然光变成偏振光的装置或器件, 称为起偏器；用来检验偏振光的装置或器件,称为检偏器。

5.线偏振光的产生1)反射和折射产生的偏振2)根据布儒斯特定律, 当自然光以ib=arctan n的入射角从空气或真空入射至折射率为n的介质表面上时, 其反射光为完全线偏振光, 振动面垂直于入射面, 而透射光为部分偏振光, ib称为布儒斯特角。

观察光的偏振现象实验报告

观察光的偏振现象实验报告说起光的偏振，哎呀，很多人可能第一反应就是，“这跟我有啥关系？”其实啊，光的偏振可是咱们日常生活中不可忽视的小“魔法”。

想象一下，你在阳光下戴着太阳镜，镜子上反射出来的光晃得眼睛都睁不开，你是不是想，为什么我的眼睛总是受这种“折磨”？哦！这就是光的偏振效应。

今天，我就给大家来一波“揭秘”，看看实验是怎么让这个看似复杂的现象变得简单又有趣。

我们实验的第一步，当然是准备好设备。

纸、偏振片、光源，一点也不难搞定。

这个实验的目的嘛，其实就是想通过这些工具，来观察光在经过偏振片后的变化。

大家肯定会问，偏振片是什么？嘿，别急，听我慢慢说。

偏振片其实就是一块神奇的东西，它能过滤掉某些方向的光波，换句话说，它就像一个筛子，专门挑选自己喜欢的光线通过。

你把它放在光源前，光线就变成了一定方向的偏振光。

咋样，是不是有点意思？然后，咱们就把偏振片和光源对准，打开光源，嗯，亮了。

接着拿个平面镜，镜子也像一个老实人，反射光线。

不过，这光一反射，偏振片可不能高兴太早。

你要是把偏振片拿在不同的角度，光线的亮度变化可是非常明显的。

这时候，咱们就能看到，哦，偏振片真有“魔力”，它能让光线的强度根据角度变化。

每次转动偏振片，亮度变化的样子就像太阳快出来又快下山，忽明忽暗，瞬息万变。

一开始，咱们可能有点迷糊，为什么光的强度不稳？好像光线有自己的脾气，时而闪亮，时而低调。

这就像你拿着手机看视频，有时候信号强，有时候掉线，真是让人又爱又恼。

实际上，这是因为，偏振光有着明确的方向性。

当偏振片的偏振方向和光线方向一致时，光线就最亮；如果偏振方向完全垂直，那光线几乎就消失了，像是被一个看不见的“屏障”挡住了。

实验的乐趣就在于，咱们可以通过调节偏振片的角度，观察到这种有趣的变化。

你知道吗？这个现象在生活中可不罕见，比如反射光、折射光，它们都和偏振有关系。

嗯，比如说咱们在路上看到的蓝天，偏振现象就在那儿发挥作用。

偏振的原理也帮助科学家开发了各种技术，比如偏振眼镜、3D电影眼镜，它们都在利用光的偏振特性。

实验报告电磁波的偏振现象观察与研究

实验报告电磁波的偏振现象观察与研究实验报告：电磁波的偏振现象观察与研究摘要：本实验旨在观察和研究电磁波的偏振现象，并通过实验验证偏光片对电磁波的偏振作用。

实验结果表明，光可以具有不同的偏振状态，并且偏振片可以改变光的偏振状态。

这一实验证明了电磁波的偏振现象存在，并且可以通过适当的装置进行调控。

引言：电磁波在自然界中无处不在，具有重要的应用价值。

在过去的研究中，科学家们发现，光可以具有不同的偏振状态，这一现象被称为电磁波的偏振现象。

偏振现象与光的传播方向和波动方向有关，对于特定的应用和实验研究具有重要的意义。

因此，通过观察和研究电磁波的偏振现象，可以深入了解光的性质及其在不同领域中的应用。

实验器材与方法：1. 光源：使用一束单色激光器作为实验的光源。

2. 偏振片：使用不同类型的偏振片，如线偏振片、圆偏振片等，作为光的偏振装置。

3. 分析器：使用偏振片作为分析器，对通过它的光进行观察和分析。

4. 旋转台：用于旋转偏振片和分析器以改变光的偏振状态。

5. 光屏：用于接收光并进行观察。

实验步骤：1. 将单色激光器放置在固定位置，并将光源点对准光屏。

2. 将一个偏振片放置在光源和光屏之间，调整偏振片的角度，并观察光屏上的光斑变化。

3. 将一个分析器放置在光源和光屏之间，调整分析器的角度，并观察光屏上的光斑变化。

4. 将不同类型的偏振片和分析器组合使用，观察光屏上的光斑变化。

5. 通过旋转台旋转偏振片和分析器，改变光的偏振状态，并记录观察结果。

实验结果：经过一系列实验观察和记录，我们得到了以下结论：1. 当两个平行的线偏振片方向相同时，光通过后亮度较高；当方向垂直时，光通过后亮度较低甚至完全消失。

2. 当线偏振光经过一个圆偏振片时，光的状态发生改变，通过后的光与初始光不再具有相同的偏振方向。

3. 当光通过一个偏振片后再进入另一个偏振片，通过的光亮度与两个偏振片之间的夹角有关，且存在最亮和最暗的位置。

4. 通过旋转偏振片和分析器，可以改变光的偏振状态，并观察到光屏上的光斑随之变化。

偏振现象的观察与分析实验报告

偏振现象的观察与分析实验报告偏振现象的观察与分析实验报告引言：偏振现象是光学中一个重要的现象，它指的是光波在传播过程中，由于光波的电矢量在空间中的振动方向不同，导致光波的偏振状态发生变化。

通过对偏振现象的观察与分析实验，我们可以深入了解光的性质以及光与物质的相互作用。

实验目的：本次实验的目的是通过观察和分析不同光源的偏振现象，探究光的偏振性质，并进一步了解光的传播规律。

实验装置：实验装置主要包括：偏振片、光源、偏振片旋转台、偏振片检偏器、光屏等。

实验步骤：1. 将光源置于实验装置的一端，调整偏振片旋转台，使其与光源之间呈45度夹角。

2. 在光源的另一侧放置一块偏振片，将其与光源之间呈90度夹角。

3. 调整偏振片旋转台，观察光源通过两块偏振片后的光强变化情况。

4. 将偏振片检偏器放置在光屏的一侧，调整其角度，观察光通过检偏器后的光强变化情况。

实验结果与分析：通过实验观察和记录，我们得到了以下实验结果和分析：1. 光源通过偏振片后的光强变化情况：当光源通过第一块偏振片时，我们观察到光强发生了明显的变化。

当两个偏振片的振动方向平行时，光强最大；当两个偏振片的振动方向垂直时，光强最小。

这表明光源发出的光是具有偏振性质的。

2. 光源通过检偏器后的光强变化情况：在第一部分实验的基础上，我们进一步将偏振片检偏器放置在光屏的一侧。

通过调整检偏器的角度，我们观察到了光强的变化。

当检偏器的振动方向与第一块偏振片的振动方向平行时，光强最大；当检偏器的振动方向与第一块偏振片的振动方向垂直时，光强最小。

这说明检偏器可以选择性地通过或阻挡特定方向的偏振光。

实验结论：通过以上实验观察和分析，我们可以得出以下结论：1. 光源发出的光具有偏振性质，其振动方向可以通过偏振片的旋转来调节。

2. 偏振片检偏器可以选择性地通过或阻挡特定方向的偏振光，从而改变光的偏振状态。

3. 光的偏振现象与光的传播方向、振动方向以及介质的性质等因素有关。

偏振光的观察与研究实验报告

偏振光的观察与研究研究λ/4波片对偏振光的影响考题内容：研究λ/4波片对偏振光的影响：1、按光路图使偏振片A和B 的偏振轴正交(消光)。

然后插入一片λ/4波片C(实际实验中要使光线尽量穿过元件的中心)。

2、以光线为轴先转动C使消光，然后使B转过360°观察现象。

3、将C从消光位置转过15°、30°、45°、60°、75°、90°，每次都将B转过360°，观察实验现象，将上面几次的实验结果记录在表中。

一、仪器使用顺序正常及仪器使用正确1、仪器使用顺序正常及仪器使用正确学生答案：仪器使用顺序正常及仪器使用正确标准答案：仪器使用顺序正常及仪器使用正确二、圆偏光和椭圆偏振光的产生1、将C从消光位置转过15°、30°、45°、60°、75°、90°，每次都将B转过360°，观察实验现象,将上面几次转动的实验结果记录在表中(请选择相应的答案,偏振片A的透振方向为0°)2、答案选项： A:光强发生变化,但不消光 B:光强发生变化,且消光 C:光强没有发生变化 D:某位置有光,其他位置消光 E:椭圆偏振光 F:圆偏振光 G:线偏振光 H:部分偏振光研究λ/2波片对偏振光的影响总分： 50本题得分：50考题内容：研究λ/2波片对偏振光的影响1：使偏振片A和B的偏振轴正交(消光)，并在A和B之间插入一个λ/2波片C。

2：以光线为轴将λ/2波片转动任意角度，破坏消光现象，再将B转动360°，观察消光现象。

改变C(λ/2波片)的慢（或快）轴与激光振动方向之间的夹角θ，使其分别为15°、30°、45°、60°、75°、90°、120°，转动B到消光位置θ′,记录角度θ′，并将记录填入下表：一、仪器使用顺序正常及仪器使用正确1、仪器使用顺序正常及仪器使用正确学生答案：仪器使用顺序正常及仪器使用正确标准答案：仪器使用顺序正常及仪器使用正确二、改变λ/2波片的慢（或快）轴与偏振片A的方向之间的夹角θ，使其分别为15°、30°、45°、60°、75°、90°、120°，转动B到消光位置θ′,记录角度θ′，并记录数据。

实验十一偏振现象观察与分析研究

实验十一偏振现象地观察与分析光波是电磁波，其电矢量地振动方向垂直于传播方向，是横波．由于普通光源各原子分子发光地随机和无序性，光波电矢量地分布（方向和大小）对传播方向来说是对称地，反应不出横波特点，这种光称为自然光．如果限制了某振动方向地光而使光线地电矢量分布对其传播方向不再对称时，这种光称为偏振光．对于偏振现象地研究在光学发展史中有很重要地地位，光地偏振使人们对光地传播（反射、折射、吸收和散射）规律有了更透彻地认识，本实验将对光偏振地基本性质进行观察、分析和研究．1.观察光地偏振现象，掌握产生和检验偏振光地原理和方法，学会确定偏振片地透振方向，验证马吕斯定律；2．用反射起偏法测量平面玻璃地布儒斯特角，求得玻璃地折射率；3．了解λ/4波片、λ/2 波片地工作原理和作用（任选其中部分内容）；光具座，He—Ne激光器，光点检流计，光电转换装置，GPS-Ⅱ型偏振光实验仪（包括偏振片× 2，λ/4 波片× 2，λ/2 波片× 2，背面涂黑地玻璃片及刻度支架，小孔光阑，白屏）．b5E2RGbCAP图1实验仪器（重拍）偏振片及刻度旋转装置：由直径为2cm 地偏振片固定在转盘上制成，转盘上指针地位置不一定是偏振片地透振方向．p1EanqFDPw波片及刻度旋转装置：由直径为2cm地波片固定在转盘上制成，转盘上指针地位置不一定是波片地快轴或慢轴地位置．DXDiTa9E3d从自然光获得偏振光地办法有3 种，即利用二向色性地材料制作地偏振片；利用晶体地双折射性质做成地偏振棱镜；利用光学各向同性地两介质分界面上地反射和折射．本实验中所用地偏振片是利用二向色性地材料制作地．RTCrpUDGiT一、起偏、检偏与马吕斯定律将自然光变成偏振光地过程称为起偏，检查偏振光地装置称为检偏．按照马吕斯定律，强度为I 0地线偏振光通过检偏器后，透射光地强度为：5PCzVD7HxAI I0 cos2（12-1 ）式中I 0 为入射线偏光地光强，为入射光偏振方向与检偏器透振轴之间地夹角．显然，当以光线传播方向为轴转动检偏器时，透射光强度I 将发生周期性变化．当=00时，透射光强度最大；当=90 0时，透射光强度最小（消光状态）；当00< <900 时，透射光强度介于最大值和最小之间．因此，根据透射光强度变化地情况，可以区别光地不同偏振状态．jLBHrnAILg 实验中让入射光共轴依次通过两个偏振片，旋转检偏器，读出不同角下出射光地强度，验证马吕斯定律．二、布儒斯特定律和反射光地偏振当自然光在空气中以某角度入射至折射率为n地透明介质表面时，若反射线与折射线垂直，则其反射光为完全地线偏振光，振动方向垂直于入射面；而透射光为部分偏振光．此规律称为布儒斯特定律，入射角称为布儒斯特角，如图11-2所示．xHAQX74J0X i b arctgn （12-2 ）实验中可通过用振动方向垂直于入射面地线偏光入射，再用检偏器检查反射光是否消光来确定布儒斯特角，求出玻璃材料地折射率n. LDAYtRyKfE图 11-2 布儒斯特定律示意图三、λ/4 波片与λ/2 波片波片是从单轴晶体中切割下来地平行平面板，其表面平行于光轴．当一束单色平行自然光正入射到波片上时，光在晶体内部便分解为o光与e光．o光电矢量垂直于光轴；e 光电矢量平行于光轴．而o 光和e 光地传播方向不变，仍都与表面垂直．但o 光在晶体内地速度为 v0，e 光地为 v e ，即相应地折射率 n0、n e 不同．设晶片地厚度为l ，则两束光通过晶体后就有位相差Zzz6ZB2Ltk2 n o n e r （12-3 ）n0 n e l （12-4 ）式中λ为光波在真空中地波长． 2k 地晶片，称为全波片； 2k 地称为半波片（λ/2 波片）； 2k 2为λ/4 片，上面地k 都是任意整数．不论全波片，半波片或λ /4 片都是对一定波长而言．dvzfvkwMI1在直角坐标系下，以e 光振动方向为横轴，o 光振动方向为纵轴，则沿任意方向振动地平行光，正入射到波片地表面后，其振动便按此坐标系分解为e 分量和o 分量．透过晶片，二者间产生一附加位相差σ，离开晶片时合成光波地偏振性质，决定于σ及入射光地性质．rqyn14ZNXI1.偏振态不变地情形：（1）自然光通过任何波片，仍为自然光；（2）若入射光为线偏振光，其电矢量E平行e 轴（或o 轴），则任何波长片对它都不起作用，出射光仍为原来地线偏振光．EmxvxOtOco2.λ/2 波片与偏振光（1）若入射光为线偏振光，且振动方向与晶片光轴成角，则经λ/2 玻片出射地光仍为线偏振光，但与光轴成负角．即线偏振光经λ /2 片电矢量振动方向转过了2 角．SixE2yXPq5（2）若入射光为椭圆偏振光，则经λ/2 玻片后，既改变椭圆长（短）轴地取向，也改变椭圆地旋转方向；若入射光为圆偏振光，出射地只是改变了旋转方向地圆偏振光．6ewMyirQFL3.λ /4 波片与偏振光（1）若入射光为线偏振光，当角为45 时，经λ/4 波片后地出射光为圆偏振光，其余情况下为椭圆偏振光；（2）若入射光为圆偏振光，则出射光为线偏振光；（3）若入射光为椭圆偏振光，则出射光一般仍为椭圆偏振光， 11-3 ）．·实验内容与步骤 1．定偏振片光轴：把两个偏振片插入光具座，接入光电转换装置及光点检流计，调至共轴．旋转第二个偏振片，使光屏显示消光，此即表示起偏器地透振轴与检偏器地透振轴相互垂直．再从 =00开始到 900 每隔 100读一个光电流值，用坐标纸作图验证（ 12-1 ）式马吕斯定律． kavU42VRUs2．测量玻璃板地布儒斯特角，求得玻璃地折射率：在上述 1 地基础上，撤掉检偏器，将装有底座地待测玻璃片插入光具座，共轴调节后，使玻璃板地法线方向与入射光线重合，记录指针地位置．旋转玻璃片所在地平面，用白板跟踪接收反射光．当入射角在某个特定角附近，仔细旋转起偏器，观察接收屏上光强变化，当光强最小时固定起偏器，再微旋玻璃片地方位，找到光强最弱位置；重复上述调整至消光，此时读出光线对玻璃片地入射角即为玻璃板地布儒斯特角；测量 5 次，根据（ 12-2）式计算玻璃地折射率．且与标称值作比较，计算标准偏差． y6v3ALoS89 3．考察平面偏振光通过 λ/2、λ/4 波片时地现象：（选做）（1）在两块偏振片之间插入 λ/2 波片，旋转检偏器一周，观察消光地次数并解释这现象．（2）将 λ /2 波片转任意角度，这时消光现象被破坏．把检偏器转动一周，观察发生地现象并作出解释．（3）仍使起偏器和检偏器处于正交（即处于消光现象时），插入λ /2 波片，使消光，再将转 150，破坏其消光．转动检偏器至消光位置，并记录检偏器所转动地角度． M2ub6vSTnP（4）继续将 λ/2 波片转 150（即总转动角为 30 度），记录检偏器达到消详见利萨如图图 11-3 同频率、振动方向垂直地两振动合成地利萨如图光所转总角度．依次使λ/2 波片总转角为450，600，750，900，分别记录检偏器消光时所转过地角度．0YujCfmUCw（5）使起偏器和检偏器正交，中间插入λ/4 波片，转动λ/4 波片使消光．再将λ /4 波片转动150，300，450，600，读出相应地光电流，并分析这时从λ/4 波片出来光地偏振状态．eUts8ZQVRd1.马吕斯定律地验证2.布儒斯特角度地测定3.平面偏振光通过λ/2波片时地现象4.平面偏振光通过λ/4波片时地现象1．仔细阅读偏振光实验指导及操作说明书，操作中注意首先做“消除暗电流记录” 地测试前准备；每步实验前在光具座上用小孔屏调整光路共轴；sQsAEJkW5T 2．检测光电流时必须确认表针基本停稳后才可以读数（或指针波动大时估读中间值）偏振光最普遍地来源之一是自然光经电介质表面反射这个无所不在地物理过程．人类生活中来自玻璃、水面等所有表面地反射光和散射光，一般都是部分偏振光．这个规律是马吕斯在1808 年开始研究地．巴黎科学院悬赏征求双折射地数学理论，马吕斯就着手研究这个问题．一天傍晚，他站在家中地窗户旁边研究方解石晶体．当时夕阳西照，夕阳从离他家不远地卢森堡宫地窗户上反射到他这里来．他拿起了方解石晶体，通过它观察反射来地太阳地像．使他感到意外地是当转动方解石晶体时，双像中地一个像消失了．太阳下山之后，夜里他继续观察从水面上和玻璃面上反射回来地烛光来核实他地实验．用一支蜡烛和一片玻璃试一试，把玻璃放在θP≈56°时消光效果最显著．但在近掠入射时，两个像都很明亮，无论怎样转动晶体，哪个像都不会消失．马吕斯显然很幸运，站在对着宫殿窗户地一个恰当地角度上．致使他发现了偏振光地规律．GMsIasNXkA 普通非晶体材料受到应力时变成各向异性，有双折射．用偏振光地干涉条纹分布地疏密和走向来确定材料地内应力大小．电光开关是指电场使某些各向透明地介质变为各向异性，使光产生双折射，称kerr effect，用电信号控制光信号．光电偏振研究在光调制器、光开关、光学计量、光信息处理、光通信、激光和光电子学器件、晶体性质研究和实验应力分析等技术中有广泛地应用．TIrRGchYzg中学物理课标对偏振及相关内容地要求是：1.通过实验认识光地干涉、衍射、偏振现象以及在生活、生产中地应用；2.用偏振片观察玻璃面反射光、天空散射光地偏振现象；3.用偏振片鉴别普通玻璃和天然水晶，探究这种技术地物理原理．本实验地构思亮点：因为不加布儒斯特窗地半导体激光器发出地光其振动方向与自然光相似，细光束地传播方向集中，使实验操作极大简化，物理思路更加清晰；光具座上可供选择地内容开放，可增加学生地动手动脑兴趣．（零点测量法）7EqZcWLZNX操作难点：微电流读数受环境和仪器地影响因素较多，难以准确读数，偏振元件旋转角度最小分度1°，组装粗糙，影响了测量精度．lzq7IGf02E1. 本实验为什么要用单色光源照明？根据什么选择单色光源地波长？若光波波长范围较宽，会给实验带来什么影响？zvpgeqJ1hk2.在确定起偏角时，若找不到全消光地位置，根据实验条件分析原因．3.三块外形相同地偏振片、1/2波片、1/4波片被弄混了，能否把它们区分开来？需要借助什么元件？若能，试写出分析步骤．NrpoJac3v14.在透振方向互相垂直地起偏和检偏两片偏振片中插入1/2 波片，使光轴和起偏器地透振方向平行，那么透过检偏器地光是亮还是暗？为什么？将检偏器旋转90度，透出地光亮暗是否变化？1nowfTG4KI5.波片加工精度和激光波长漂移会对1/4 波片产生地光程差带来误差．试根据波片对线偏振光产生地位相差和光程差公式，对波片厚度和激光波长作一个半定量地估计一般以1/2 波长为限．fjnFLDa5Zo6.已知什么量？哪个是待测量？如何控制变量？关注检流计地量程并做适当调节．按要求处理实验数据，完成实验报告．tfnNhnE6e57.本实验还有哪些操作难点？针对操作难点，摸索并掌握正确地调节地方法．尝试设计实验，探究圆偏振光、椭圆偏振光地产生和检验方法，并完成实验．版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理 . 版权为个人所有This article includes somep arts, including text, pictures, anddesign. Copyright is personal ownership. HbmVN777sL用户可将本文地内容或服务用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律地规定，不得侵犯本网站及相关权利人地合法权利 . 除此以外，将本文任何内容或服务用于其他用途时，须征得本人及相关权利人地书面许可，并支付报酬 . V7l4jRB8HsUsers may use the contents or services of this article for personal study, research or appreciation, and other non-commercial or non-profit purposes, but at the same time, they shall abide by the provisions of copyright law and other relevant laws, and shall not infringe upon the legitimate rights of this website and its relevant obligees. In addition, when any content or service of this article is used for other purposes, written permission and remuneration shall be obtained from the person concerned and the relevant obligee. 83lcPA59W9转载或引用本文内容必须是以新闻性或资料性公共免费信息为使用目地地合理、善意引用，不得对本文内容原意进行曲解、修改，并自负版权等法律责任 . mZkklkzaaPReproduction or quotation of the content of this article must be reasonable and good-faith citation for the use of news or informative public free information. It shall not misinterpret or modify the original intention of the content of this article, and shall bear legal liability such as copyright. AVktR43bpw。
