变压器重瓦斯保护动作的处理方法
变压器瓦斯保护动作原因及对策
变压器瓦斯保护动作原因及对策江苏省新沂市供电公司（221000）朱明武汉大学电气工程学院（430000）舒乃秋1前言近年，变压器特别是大型变压器事故较多，电力变压器的电量型继电保护，如差动保护、电流速断保护、零序电流保护等对变压器内部故障是不灵敏的，内部故障主要从匝间绝缘薄弱处击穿短路开始的，短路匝内部的故障电流虽然很大，但反映到线电流却不大，只有故障发展到多匝短路或对地短路时才能切断电源。
变压器内部故障的主保护是瓦斯保护，它能瞬间切除故障设备。
若瓦斯保护动作，变压器开关跳闸，一般情况下，其事故过程已结束，后果比较严重。
因此，必须在瓦斯信号动作时，认真检查，仔细分析，正确判断，立即采取措施。
变压器瓦斯继电器有浮筒式、挡板式、开口杯式等不同型号，目前大多采用QJ-80型瓦斯继电器，其信号回路接上开口杯，跳闸回路接下挡板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。
2瓦斯保护动作的主要原因目前在我国电力系统中广泛应用开口杯挡板式瓦斯继电器，QJ型。
2.1瓦斯保护的正确动作情况（1）当油箱内部发生轻微故障，空气进入变压器逐渐聚集在瓦斯继电器上部，迫使继电器内油面下降。
这时，开口杯在空气中的重量加上杯内油重所产生的力矩使开口杯下降并使干簧解点闭合，发出“轻瓦斯”信号。
（2）变压器本体内部严重故障，瓦斯继电器内油流速度大于 1.0～1.4m/s，即油流冲击挡板干簧触点闭合，发“重瓦斯”动作信号并发出跳闸脉冲。
（3）对于有上下开口杯与挡板的复合式瓦斯继电器（FJ 型），当变压器出现严重漏油使油面降低时，首先上开口杯露出油面，发“轻瓦斯”信号；继而下开口杯露出油面后，发“重瓦斯”动作信号并发出跳闸脉冲，以保护变压器。
2.2瓦斯保护的不正确动作情况（1）非内部故障和其它原因产生较大的油流涌动，使重瓦斯接点闭合，发出跳闸脉冲。
（2）由于瓦斯继电器端子盒进水等原因，造成二次回路接并发出跳闸脉冲。
变压器瓦斯保护动作的原因与处理方法
变压器瓦斯保护动作的原因与处理方法摘要瓦斯保护和差动保护是保证变压器安全运行的有效措施。
本文介绍了变压器瓦斯保护的工作原理、瓦斯保护动作的原因与处理方法及日常维护过程中应注意的问题。
关键词变压器；瓦斯保护；维护0 引言电力系统是发射台的重要组成部分，而变压器是电力系统的重要设备之一。
我局各直属台的主变大部分采用的是户外、油浸式有载调压变压器。
若变压器出现故障将对电力系统的正常运行带来影响，势必影响到电台的安全传输发射。
为保障变压器的安全运行，必须装设性能良好、动作可靠的保护装置，如差动保护、瓦斯保护等。
瓦斯保护是确保油浸式变压器安全运行的有效措施之一。
瓦斯保护的主要优点是动作迅速、灵敏度高、能有效反应变压器油箱内的故障。
包括：油箱内的短路故障、铁芯故障、绕组断线及绝缘劣化和油面下降或漏油、分接开关接触不良或导线焊接不良等。
一般容量在800kV A及以上油浸式变压器均设有瓦斯保护。
我局所属各台主变的瓦斯继电器大部分采用的是QJ系列。
1 瓦斯保护的工作原理瓦斯保护继电器安装于变压器油箱和储油柜（油枕）的通道上，为了便于气体运动，在安装时使变压器油箱顶盖及连通管与水平面稍有倾斜。
在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板，两者都装有密封的水银接点。
浮筒和挡板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，由于油的浮力作用，处于上浮位置，水银接点处于断开位置；档板则由于本身重量而下垂，其水银接点也是处于断开位置。
当变压器内部发生轻微故障时，故障产生的微弱电弧使变压器油及绝缘物分解产生气体，由于气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”动作；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击瓦斯继电器的档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”动作。
变压器瓦斯保护动作原因及处理方法研究
变压器瓦斯保护动作原因及处理方法研究摘要：为了保证现代电力系统供电能够安全可靠的运行，瓦斯保护系统对电力系统的安全运行起到十分重要的作用，将其中的故障以及跳闸现象进行正确判断并及时排除，是保证电力系统安全运行的基础条件。
本文就变压器瓦斯保护动作原因及处理方法进行深入分析，以供参考。
关键词：变压器；瓦斯保护动作；原因；处理方法1变压器瓦斯保护原理变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示图中：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+→KG→KS→XE→KOM→直流-，启动KOM。
直流+→KOM→QF1→YT→直流-，跳开断路器QF1。
直流+→KOM→QF2→YT→直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
变压器瓦斯保护原理接线图1 变压器瓦斯保护动作原因：1.1轻瓦斯保护动作原因（1）因滤油、加油或冷却系统不严密使空气侵入变压器；变压器新安装或大修时进入空气，检修后气体未完全排出等。
（2）温度下降或漏油使油位下降至低限以下。
（3）当变压器内部出现匝间短路、绝缘损坏、接触不良、铁心多点接地等故障时，产生大量的热能，使油分解出可燃性气体。
（4）直流多点接地、二次回路短路。
例如瓦斯继电器接线盒进水，电缆绝缘老化等引起二次回路故障而误发信号。
（5）瓦斯继电器受强烈震动影响。
（6）外部发生穿越性短路故障。
（7）瓦斯继电器本身问题。
例如轻瓦斯浮筒进油、机构失灵。
变压器重瓦斯保护动作的处理方法
变压器重瓦斯保护动作的处理方法变压器是电力系统中非常重要的电气设备之一，其用途是改变电压水平，在输电和配电环节中起到电能互换和传输的作用。
由于长期运行和环境因素的影响，变压器在工作过程中可能会发生各种故障，如重瓦斯等。
为了保护变压器的安全运行，及时处理变压器重瓦斯保护动作是非常关键的。
变压器重瓦斯保护动作通常是由于变压器内部或绕组出现故障，导致绝缘材料发生热分解和气体生成，产生大量的瓦斯。
重瓦斯通常通过气体继电器进行检测，当瓦斯浓度超过设定值时，气体继电器会进行动作，发出故障信号。
处理变压器重瓦斯保护动作的方法如下：1.确认保护动作信号的真实性：首先，需要确认保护动作信号的准确性。
可以检查气体继电器的安装位置和连接情况，排除误动作的可能性。
同时，还需要检查其他保护装置的状态，如油温报警装置、压力继电器等，以确定是否存在其他故障。
2.确定故障原因：根据保护动作信号，需要进一步确定变压器是否存在内部故障。
常见的故障原因包括绕组短路、绝缘老化、杂质污染等。
可以使用红外热像仪检测变压器各部位的温度分布情况，以确定可能存在的故障区域。
3.修复故障：根据故障的具体情况，采取适当的修复措施。
如果是绕组短路或接地故障，需要更换绕组或修复绝缘层；如果是杂质污染，需要进行变压器清洗和绝缘油更换。
在进行修复工作时，需要遵循相关的操作规程和安全标准，确保操作人员的安全。
4.检查和验证修复效果：在完成修复工作后，需要对变压器进行全面的检查和测试，以验证修复效果和设备的工作状态。
可以通过有载和无载试验，以及继电器保护定值的检查，来确保变压器的正常运行。
总结以上内容，处理变压器重瓦斯保护动作需要一系列的步骤，包括确认保护动作信号的真实性、确定故障原因、修复故障、检查和验证修复效果，以及修改保护设备定值。
在整个处理过程中，需要严格遵循操作规程和安全标准，以确保操作人员的安全，并保证变压器的正常运行。
变压器瓦斯保护的原理及处理
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。
直流+ →KOM →QF1 →YT →直流-，跳开断路器QF1。
直流+ →KOM →QF2 →YT →直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
二、处理方法1、运行中变压器轻瓦斯动作后处理：1）汇报值长，联系检修人员，加强运行监视。
2）立即对变压器进行外部检查：是否漏油，油位是否过低，油温、绕组温度是否升高，变压器是否过负荷，变压器运行声音是否异常，保护装置或二次回路是否有故障，瓦斯继电器是否有气体并判断气量和颜色。
3）若瓦斯继电器内有气体，记录气量并鉴定颜色是否可燃，取样气样和油样色谱分析。
4）若色谱分析判断为空气，则变压器仍可运行；若气体为可燃的，说明变压器故障，必须停止运行；若气体不可燃，但不是空气，进行严密监视，如色谱分析超过正常值，经判断变压器故障，则停止运行。
变压器重瓦斯保护动作处理程序
变压器重⽡斯保护动作处理程序变压器重⽡斯保护动作处理程序5.2.4.1现象：中控室事故⾳响报警；监控后台显⽰主变⾼、低压侧开关状态由红变绿；报警事件显⽰“主变⾼压侧开关跳闸”、“主变低压侧开关跳闸”、“主变重⽡斯保护动作”；主变⾮电量保护屏相应信号指⽰灯亮。
5.2.4.2处理：1)检查变压器有⽆爆裂、变形、喷油、喷烟、喷⽕及严重漏油等明显故障。
2)检查变压器⽡斯继电器中⽓体性质，取⽓样、油样作⾊谱分析及常规试验；3)测量主变绝缘电阻；4)检查⽡斯继电器及⼆次回路是否可靠；5)若判定是⽡斯继电器或⼆次回路故障引起误动作，必须将误动作的故障消除后，可以试送⼀次；6)若⽡斯继电器内取出的⽓体为可燃⽓体，经综合判断为变压器内部故障，不许试送电；7)以上如未发现任何问题，应请⽰公司主管领导同意后，对变压器试充电（充电前投⼊变压器所有保护）。
⽡斯继电器中⽓体及故障性质如下：注：⽓体颜⾊的判断应⽴即进⾏，以防沉淀使颜⾊消失。
8)检查和判断⽡斯继电器内⽓体的颜⾊燃烧与否，应两⼈进⾏，同时应注意⾼空坠落及与带电设备的安全距离。
5.2.5 主变差动保护动作的处理5.2.5.1现象：事故⾳响报警，上位机开关位置指⽰由红变绿。
上位机语⾳告⽰“主变⾼压跳闸”、“主变低压跳闸”、“差动保护动作”。
主变保护屏相应信号指⽰灯亮。
5.2.5.2可能原因：1)变器内部故障：线圈层间或匝间短路。
2)差动保护范围内相间故障，或⾼、低压侧接地故障或套管引出线故障。
3)差动保护⼆次回路引起误动作。
4)穿越性故障引起的误动作。
5.2.5.3处理：1)汇报当值调度员及运⾏主管领导。
2)检查记录保护动作信号，经运⾏主管或风场值班负责⼈同意后复归。
（复归信号必须两⼈进⾏）3)检查变压器本体、压⼒释放阀有⽆喷油、冒烟。
4)检查主变压器各侧保护范围内的套管有⽆短路闪络及破裂痕迹，引线是否有短路烧伤痕迹；5)检查本体有⽆异常，变压器油⾯、油⾊、温度是否正常；6)测量变压器绝缘电阻。
变压器瓦斯保护动作的分析与处理
斯 继电器进行认 真检查 、分析 ，找 出瓦斯继电器动作原 因及 时采取
针 对性 措 施
【 关键词 】 变压器 ；瓦斯保护 ；分析 处理
在 《 电力 安全工作规程》 中对变 压器 的设置有着明确的规定 ， 凡是 ｌ Ｏ ０ ０ ｋ Ｖ Ａ或者 Ｉ Ｏ ０ ０ ｋ Ｖ Ａ以上的户外使 用的充油式变压器和凡是 ３ ２ Ｏ ｋ ｒ Ａ以上的室内使用 的充油式变压器都应该设置瓦斯保护装置进 行保护 。变压器 故障常被分为 内部故障和外 部故 障。 内部故障为变 压油箱 内发生 的各种 故障；外部故障为变压 油箱 外部绝缘套管及引 出线上发生的各种故障 。 变压器 内部故 障从性 质上一般分为热故障 、 电故障两大类 。热故 障通常为变压器 内部局 部过 热、温度升高等； 电故障通常指变压 内部在高电场强度 的作用 下造 成绝缘性能下降或 劣化的故障 ，根据放 电能量不 同，一般可分 为局 部放电、火花放 电 和高能放 电三种 故障 类型。变压器瓦斯结构 设计 简单，对于变压器
内部故障 的反映 灵敏度 高。当变压器 内部 出现热 故障、电故障时， 瓦斯保护能灵敏 、迅速动作 ，较其他保护装 置有其 独特 的优越性 。 １变压器瓦斯保护 １ ． １变压器瓦斯保护的必要性 电力变压器是 电网 中的主设备之一 。 随着 我国国民经济的发展 ， 电力设备制造业的进步 ， 社会 用电的需要，电力变压 器朝着 高电压、 大容量、超大容量方 向。新材 料、新工艺在变压器设备制 造中不断 应用，新的制造企业不 断涌现 ，国 内变压器制造质量参 差不齐 。运 行中变压器 内部故障时有发生 ，轻 着变压器 内部发热 ，局 部放 电， 扎问、层间短路 ，重着变压器 烧毁。 目前 ，瓦斯继 电器是 变压 器本 体 的主要保护之一 ，在变压器 内部 故障时能有效 、迅速 、准确 地动 作 。在 我国电力系统充油式变压器 中主要应用的有挡板式 、开 口挡 板 式、浮 球式、双浮球式等 瓦斯继 电器，瓦斯继 电器设备 的安 装更 好 的保护 充油式 变压器 。 １ ． ２ 瓦斯保护的正确动作情况 首先，变压器 内出现热 故障、电故障等 内部故 障情况 时，当故 障较轻微 ，变压器油箱 内会产生气体 ，气 体会在一定时 间内汇 聚到 瓦斯继 电器 装置的上方 ，当汇 聚到 瓦斯继电器的气体达到或大 于轻 瓦斯动作 定值 （ 如：２ ６ ０ ｍ Ｌ ），瓦斯继 电器轻瓦斯干簧解点 闭合 ，发 出 “ 轻 瓦斯 ”的信号；当故障较严重 ，变 压 内部会急速产生气体伴 随有快速油 流涌 向瓦斯继 电器 ，当冲过 瓦斯继电器油 的流速达 到或 大于重 瓦斯动作定值 （ 如：１ ． Ｏ ｍ ／ ｓ ）时，瓦斯继 电器重瓦斯动作将 变压器各侧开关 断开切 断变压 器电源同时发 出 “ 重 瓦斯” 动作信 号， 保护变压器不受 到进 一步损害。 １ ． ３瓦斯保护 的不正确 动作情况 ， 电力 变压器 的瓦斯继 电器也经 常出现 不正确动作误动情况 ：大 致存在 以下几种 情况：瓦斯继 电器接线盒 受湿或进水造成 的二次 回 路短路动作 ；瓦斯继 电器控缆破损短路动 作；工作人员误碰瓦斯 继 电器轻、重 瓦斯摁钮动 作。
主变压器重瓦斯保护动作原因分析及处理
合电气室人员对2号主变重瓦斯跳闸回路、 5021开 关合闸回路及变压器充电回路进行模拟检查试验，
均正常。经研究决定空出1条母线，经母联开关再
2. 1 一次设备的检查 开关跳闸后对主变三相进行了外观检查均未见 异常， 压力释放阀未动作， 瓦斯继电 器放油未见有 气体出现; 检查保护动作情况只发现有重瓦斯保护 动作信号，未发现任何电气故障量保护动作信号; 测量变压器 20 kV 侧绕组绝缘合格; 取变压器油样 进行分析， 烃含量未发现明显异常。 2. 2 重瓦斯保护回路检查
关随即跳闸，2 号主变B 相重瓦斯保护发出动作信 号， 10掉牌， KH 就地检查发现5021开关三相断开， 2号主变外观无异常。 23:35， 应值长令拉开5021一
值为额定电 流的2倍， C相正常。 B, 17:32， 第4次 合5021开关后又跳闸， 保护动作信号除与第3次相
同外， 还有A 相轻瓦斯保护动作报警。 就地检查发
就地检查发现5021开关三相断开， 号主变外观无 2 产的危险性， 分析县级供电局的安全状况， 全面地 评价系统及各部分的危险程度和安全管理状况， 促 使县级供电局早期介人、及时整改， 真正落实 “ 安
全第一， 预防为主”方针， 使安全管理变事后处理 为事先预测、 预防， 改变了事后补救处理的传统管
现5021开关三相断开， 2号主变外观无异常。 取油
样化验， 主变A , B, C 三相总烃含量均有所升高。 2 跳闸后的检查处理
6刀闸， 检修人员检查2号主变并对其进行三相油色
谱分析， 均未见异常。 3月1 日02:00， 再次用5021开关给2号主变充 电。 合5021开关后又一次跳闸， 号主变 C相重瓦 2 斯保护发出动作信号，KH 11掉牌。就地检查发现 5021开关三相断开， 号主变外观无异常。运行配 2
变压器有载调压开关重瓦斯保护动作跳闸分析及举措
变压器有载调压开关重瓦斯保护动作跳闸分析及举措2013年11月2日11时43分28秒（集控班显示时间），胜芳站1号主变有载重瓦斯动作，跳开101、301、201三侧受总开关。
1号主变停运，345、245母联开关自投未投入，自投未出口。
跳闸情况分析如下：一、现场运行方式：111新胜一线、113策胜一线带110kV4号母线及1号主变运行，112新胜二线、114策胜二线带5号母线及2号主变运行。
145、345、245母联自投退出、2台主变分列运行。
二、事故过程及现场检查：（站内对时方式为后台监控网络对时，下列各动作时间均以站内监控时间为基准）11月2日阴转多云，雾霾天气，11时45分25秒，胜芳站1号主变有载重瓦斯动作，跳开101、301、201开关，变压器停运，当时负荷电流293A。
345、245自投均未投入。
11月2日事故前1号主变进行过6次A VC调档，时间如下所示：次数调档时间档位显示备注：第一次 05：01：59 11档→10档第二次 08：19：43 10档→11档第三次 08：38：22 11档→12档第四次 08：52：17 12档→13档第五次 10：57：46 13档→14档第六次 11：45：25 14档→13档在第六次调档到位后（14档→13档）有载调压重瓦斯动作，并且当天发生8次过负荷闭锁调压，保护装置定值整定为2.7A即一次电流324A时，过负荷闭锁有载调压。
跳闸前最后一次闭锁调压解除时间为11时27分05秒，11时45分有载重瓦动作时，未发生过负荷闭锁。
A VC无功调节与1号主变高后备保护均正确动作。
图1 过负荷闭锁调压报文由图2可知，1号主变有载重瓦斯非电量保护装置动作时间为16时15分12秒，经时间换算，动作时间为11时45分25秒，此时为1号主变有载调压由14档变为13档后同一秒。
图2 非电量保护动作报文截图经现场检查发现1号主变调压呼吸器有大量绝缘油喷出，呼吸通道顺畅，如图所示：调压油位正常约40℃。
最新变电站事故预想_34
电站事故预想汇总1、变压器轻瓦斯动作的处理（1）应立即检查、记录保护动作信号，报告调度及站负责人。
（2）严密监视变压器的电压、电流、温度、油位、油色、音响及冷却器的运行情况，并派人对变压器进行外部检查。
（3）如果检查变压器有明显严重异常，应汇报调度停运故障变压器，若无明显故障迹象应汇报上级，由专业人员取气分析及检查二次回路。
2、变压器重瓦斯动作的处理（1）检查继电保护动作情况，记录和复归各种信号，立即报告调度及站负责人。
（2）如果是单台变压器运行，应要求调度立即下令投入备用变压器，若并列运行，应监视运行变压器不能过负荷。
（3）派人检查变压器本体是否变形、喷油、油位、油色等情况。
将检查结果报告调度及主管部门，派人做气体分析及二次回路检查。
3、变压器差动保护动作的处理（1）检查变压器本体有无异常，检查差动保护范围内的瓷瓶是否有闪络、损坏、引线是否有短路。
（2）如果变压器差动保护范围内的设备无明显故障，应检查继电保护及二次回路是否有故障，直流回路是否有两点接地。
经以上检查无异常，应在切除负荷后立即试送一次，试送不成功不得再送。
（3）如果是因为继电器或二次回路故障、直流两点接地造成的误动，应将差动保护退出运行，将变压器送电后再处理故障。
（4）差动保护及重瓦斯保护同时动作时，不经内部检查和试验，不得将变压器投入运行。
4、变压器后备保护动作的处理（1）根据保护动作情况、信号、仪表指示等，判断故障范围和停电范围,检查各分路有无保护动作信号掉牌。
（2）断开失压的母线上各分路开关，并检查确已断开。
（3）断开分路上有保护动作、信号掉牌的线路开关。
（4）检查失压母线及变压器跳闸开关有无异常。
（5）检查失压母线连接的设备有无异常。
（6）如检查出故障点，则应对其它正常设备恢复运行，同时应将故障点隔离，恢复主变运行。
（7）将检查结果报告调度及安技科，并做好记录。
5、变压器压力释放保护动作的处理（1）检查保护动作情况，记录所有动作信号。
变压器重瓦斯保护动作处理程序
变压器重瓦斯保护动作处理程序5.2.4.1现象：中控室事故音响报警；监控后台显示主变高、低压侧开关状态由红变绿；报警事件显示“主变高压侧开关跳闸”、“主变低压侧开关跳闸”、“主变重瓦斯保护动作”；主变非电量保护屏相应信号指示灯亮。
5.2.4.2处理：1)检查变压器有无爆裂、变形、喷油、喷烟、喷火及严重漏油等明显故障。
2)检查变压器瓦斯继电器中气体性质，取气样、油样作色谱分析及常规试验；3)测量主变绝缘电阻；4)检查瓦斯继电器及二次回路是否可靠；5)若判定是瓦斯继电器或二次回路故障引起误动作，必须将误动作的故障消除后，可以试送一次；6)若瓦斯继电器内取出的气体为可燃气体，经综合判断为变压器内部故障，不许试送电；7)以上如未发现任何问题，应请示公司主管领导同意后，对变压器试充电（充电前投入变压器所有保护）。
瓦斯继电器中气体及故障性质如下：注：气体颜色的判断应立即进行，以防沉淀使颜色消失。
8)检查和判断瓦斯继电器内气体的颜色燃烧与否，应两人进行，同时应注意高空坠落及与带电设备的安全距离。
5.2.5 主变差动保护动作的处理5.2.5.1现象：事故音响报警，上位机开关位置指示由红变绿。
上位机语音告示“主变高压跳闸”、“主变低压跳闸”、“差动保护动作”。
主变保护屏相应信号指示灯亮。
5.2.5.2可能原因：1)变器内部故障：线圈层间或匝间短路。
2)差动保护范围内相间故障，或高、低压侧接地故障或套管引出线故障。
3)差动保护二次回路引起误动作。
4)穿越性故障引起的误动作。
5.2.5.3处理：1)汇报当值调度员及运行主管领导。
2)检查记录保护动作信号，经运行主管或风场值班负责人同意后复归。
（复归信号必须两人进行）3)检查变压器本体、压力释放阀有无喷油、冒烟。
4)检查主变压器各侧保护范围内的套管有无短路闪络及破裂痕迹，引线是否有短路烧伤痕迹；5)检查本体有无异常，变压器油面、油色、温度是否正常；6)测量变压器绝缘电阻。
变压器瓦斯保护动作的主要原因及处理对策
（ ４ ） 变 压器 的呼吸器必须保 持通畅 ， 变压 器投入之前 ， 必须检查 吸 湿 器下部的透气孔 是否开启 。运行 中也应检 查吸湿器 的透气情况 ， 以 防止变压器油 温变化时 ， 因透 气孔闭塞造 成呼吸器或油 枕真空或压 力 升高， 使瓦斯继 电器误动作 。瓦斯继 电器 和储油柜 间的连接 阀门运 行
永 安煤 业上 京分公 司安监 室 蒋先锋
［ 摘 要］ 为提 高变压 器瓦斯保 护的安全 可靠性 ， 本 文提 出了使 用时需执行 的安全技 术措 施 ， 分析 了变压 器瓦斯保 护动作 的主要 原 因： 空气进入 运行 中的变压器、 油流、 瓦斯继电器二次信 号回路 故障等 ， 并提 出 了处理 对策。 ［ 关键 词］ 安全措施 瓦斯保护 瓦斯信号 对策
和严重程度。
还需要执行 以下安全技术措施 。 （ １ ） 变压 器应有 １ ～ ４ ％的坡度 ， 油枕处较高 ， 使 气体易流人瓦斯 继电器。 （ ２ ） 瓦斯继 电器 的引出线 应采用 防油线 或塑 料线 ， 经过 中间接线 盒， 通过端子排 和电缆连接 ， 电缆和引出线应分别连接在接线盒 内端子 排 的两 侧 ， 引 出线 从端子排下方 接入 ， 电缆从 端子排上方 引出 ， 这样接 线是 为 了避 免 由于油 的毛细管 现象引起 对 电缆的腐蚀 。此外 还应 注 意， 引线排列 要使 重瓦斯接点和直流电源正极隔开 ， 中间端子盒不要安 置在油管 和油枕下面 ， 以防油管和油枕漏油渗入端子盒 。 （ ３ ） 为 防止瓦斯 继电器接点引出线 因漏水短路 ， 瓦斯继 电器 的端 盖 部分 和电缆引 出线 的小端子 箱应 有密封措施 ， 以防止雨 水浸入造成误
这种故障具有特殊优越性。 １ ． 使 用 安 全 措 施 长期 以来 ， 瓦斯保 护正确动作率 低于变压器其 他保护装 置的平均 水平 ， 为提高瓦斯保 护的安全可靠性 ， 除改进 瓦斯继 电器 的结 构以外 ，
浅谈变压器重瓦斯保护动作跳闸的处理办法
浅谈变压器重⽡斯保护动作跳闸的处理办法2019-10-06【摘要】本⽂就如何处理变压器重⽡斯保护动作跳闸作以简要阐述。
【关键词】变压器；重⽡斯保护；处理1.事故现象五个特征：喇叭响，警铃响；掉牌未复归光字亮；⽡斯动作光字亮；主变三侧位置灯闪光；表计电压⽆指⽰。
2.事故原因⼀是变压器内部严重故障；⼆是由于⼆次回路问题误动作；三是由于油枕内的胶囊安装不良，造成呼吸堵塞，油温发⽣变化后，呼吸器突然冲开，油流冲动使⽡斯继电器误动作跳闸；四是外部发⽣穿越性短路故障；五是变压器附近有较强的震动。
3.事故处理程序出现事故后要⽴即汇报调度。
迅速投⼊备⽤变压器或备⽤电源，恢复供电，恢复系统之间的并列。
若同时分路中有保护动作掉牌时，应先断开该开关，失压母线上有电容时，先断开电容器开关。
对变压器进⾏外部检查，外部检查⽆明显异常和故障迹象，取⽓检查分析；若有明显的故障迹象，不必取⽓即可认为属内部故障。
根据保护动作情况、⽓体性质、⼆次回路上有⽆⼯作等进⾏综合分析判断，根据判断结果采取相应的措施。
4.对变压器进⾏外部检查的主要内容⼀是油温、油位、油况；⼆是油枕、防爆管、呼吸器有⽆喷油、防爆管隔膜是否冲破，各法兰连接处、导油管等处有⽆冒油；三是外壳有⽆⿎起变形，套管有⽆破损裂纹；四是⽡斯继电器内有⽆⽓体；五是有⽆其它保护动作信号；六是压⼒释放阀是否动作；七是现场取⽓，检查分析⽓体的性质。
5.分析判断（1）变压器的差动、速断等其它保护，是否有信号掉牌，若变压器的差动保护等同时动作，则说明变压器内部有故障。
（2）跳闸之前轻⽡斯动作，变压器内部故障，⼀般是由较经微发展到较严重的，若重⽡斯动作跳闸之前，曾先有轻⽡斯信号，则可以检查到变压器的声⾳等有⽆异常。
（3）外部检查有⽆发现异常和故障迹象。
（4）取⽓体检查分析，若⽡斯继电器内的⽓体有⾊、有味、可点燃（主要是可燃性），⽆论外部检查，有⽆明显的故障现象，有⽆明显的异常，应判定为内部故障。
瓦斯保护动作后处理
网上有介绍变压器保护动作后的处理方法，我改动了一下，供你参考：[一]变压器气体保护动作后的处理变压器运行中如发生局部发热，在很多情况下，没有表现为电气方面的异常，而首先表现出的是油气分解的异常，即油在局部高温作用下分解为气体，逐渐集聚在变压器顶盖上端及瓦斯继电器内。
区别气体产；生的速度和产气量的大小，实际上是区别过热故障的大小。
(1)轻瓦斯动作后的处理。
轻瓦斯动作发出信号后，首先应停止音响信号，并检查瓦斯继电器内气体的多少，判明原因。
1)非变压器故障原因。
如：空气侵入变压器内(滤油后)；油位降低到气体继电器以下(浮子式气体继电器)或油位急剧降低(挡板式气体继电器)；瓦斯保护二次回路故障(如气体继电器接线盒进水、端子排或二次电缆短路等)。
如确定为外部原因引起的动作，则恢复信号后，变压器可继续运行。
2)主变压器故障原因。
如果不能确定是由于外部原因引起瓦斯信号动作，同时又未发现其他异常，则应将瓦斯保护投入跳闸回路，同时加强对变压器的监护，认真观察其发展变化。
(2)重瓦斯保护动作后的处理：运行中的变压器发生瓦斯保护动作跳闸，或者瓦斯信号和瓦斯跳闸同时动作，则首先考虑该变压器有内部故障的可能。
对这种变压器的处理应十分谨慎。
故障变压器内产生的气体是由于变压器内不同部位判明瓦斯继电器内气体的性质、气体集聚的数量及速度程度是至关重要的。
不同的过热形式造成的。
因此，对判断变压器故障的性质及严重程度是至关重要的。
1)集聚的气体是五色无臭且不可燃的，则瓦斯动作的原因是因油中分离出来的空气引起的，此时可判定为属于非变压器故障原因，变压器可继续运行；，2)气体是可燃的，则有极大可能是变压器内部故障所致。
对这类变压器，在未经检查并试验合格前，不允许投入运行：变压器瓦斯保护动作是一种内部事故的前兆，或本身就是一次内部事故。
因此，对这类变压器的强送、试送、监督运行，都应特别小心，事故原因未查明前不得强送。
[二]变压器差动保护动作后的处理差动保护是为了保证变压器的安全可靠的运行，即当变压器本身发生电气方面的故障(如层间、匝间短路)时尽快地将其退出运行，从而减少事故情况下变压器损坏的程度。
变压器重瓦斯保护动作的处理方法
变压器重瓦斯保护动作的处理方法变压器作为电力系统的重要组成部分，其正常运行关系到电网的稳定和可靠运行。
在变压器运行过程中，如若出现瓦斯异常，将会引发严重的事故，甚至可能导致火灾爆炸的发生。
因此，变压器瓦斯保护装置的可靠性、稳定性和准确性是影响变压器安全运行的重要因素。
本文将介绍变压器重瓦斯保护动作的处理方法。
变压器重瓦斯保护在变压器的运行过程中，由于操作不当、绝缘劣化、局部过热等原因，会产生大量的瓦斯，其中包含了氢气、乙炔、丙烷等易燃易爆气体。
瓦斯的产生会对变压器的性能产生不良影响，也可能引起火灾等安全事故。
因此，变压器必须装有瓦斯保护装置，当瓦斯浓度达到一定的阈值时，瓦斯保护装置就会对变压器进行保护动作。
变压器重瓦斯保护又称为“主保护”，主要是指瓦斯浓度超限时触发的保护动作，包括设备报警、自动切除和自投停电。
瓦斯保护的主要作用是及时地控制变压器状况，避免其超负荷或者短路等故障导致损坏，从而保证系统的稳定和安全。
变压器重瓦斯保护动作的原因由于重瓦斯保护装置的灵敏度非常高，因此，它会对微小的瓦斯浓度进行监测，一旦达到限值就会触发保护动作。
但是，在实际运行过程中，由于各种原因可能会出现误动作的情况。
下面简单介绍一些可能导致变压器重瓦斯保护动作的原因：1. 瓦斯产生变压器内部产生的瓦斯是瓦斯保护动作的直接原因，包括由于操作不当造成的局部过热、充电电流过大、变压器油质量过差、绝缘老化等因素引起的瓦斯产生。
2. 瓦斯检测装置故障重瓦斯保护装置是一种非常精密的装置，在长期运行后容易受到灰尘、湿气等杂质的干扰，从而导致灵敏度下降，或者出现误报等情况。
3. 人为操作失误在变压器的维护过程中，如对瓦斯保护装置的调整、装拆、连接等人为操作有误时会导致保护动作。
处理方法当变压器重瓦斯保护动作发生时，需要及时采取处理措施，保障系统的正常运行。
下面简单介绍一些常用的处理方法：1. 排除故障原因首先需要排除瓦斯产生是由于操作不当或绝缘老化等原因引起的，再进行检查瓦斯保护装置是否出现故障。
变压器瓦斯保护动作原因及处理措施
变压器瓦斯保护动作原因及处理措施发表时间：2017-11-23T16:08:59.953Z 来源：《电力设备》2017年第19期作者：阿力普•阿布都热依木[导读] 摘要：在电力系统中电力变压器的运行效果直接影响整个电力系统的稳定运行，电力管理中对变压器的管理工作也是重中之重。
（新疆独山子石化公司供水供电公司 833699）摘要：在电力系统中电力变压器的运行效果直接影响整个电力系统的稳定运行，电力管理中对变压器的管理工作也是重中之重。
在进行电力系统管理时，需要对变压器的运行状态进行实时监测，同时，需要设定相应的保护措施来维护变压器的运行。
变压器的瓦斯保护指的是对变压器中油和气的变化进行保护。
瓦斯保护通常是针对油式的电力变压器的保护措施。
瓦斯保护旨在通过对油、气的变化规律进行分析，来辨别电力变压器内部的故障问题。
为了维护电力系统的稳定运行，文中就围绕变压器瓦斯保护的相关问题进行论述，并且提出相应的处理措施。
关键词：电力变压器；电力系统；稳定性；处理措施变压器的瓦斯保护指的是通过分析变压器内部的油、气状态来辨别内部运行故障的一种保护措施。
我国颁发的相关安全管理规定中明确指出，当室外达到1000kVa时需要在变压器上安装瓦斯保护系统，而室内只要达到320kVa以上就需要在变压器上安装瓦斯保护系统。
这充分说明了我国对瓦斯保护工作的重视，通过安装瓦斯保护系统可以有效提高电力工作人员的工作效率，便于通过瓦斯系统查看电力系统中现存的故障，同时，还可以避免由于电力系统故障没有及时处理导致对设备和使用人员的安全隐患问题。
由此可见，瓦斯保护系统对电力系统运行的重要作用。
一、瓦斯保护的组成以及工作原理电力变压器的瓦斯保护装置会根据内部工程的程度不同产生两种保护动作，一种是轻瓦斯保护，即在发生轻度的内部故障之后，瓦斯装置会发出警报，提醒相关工作人员进行故障排查，不会之间断电处理，而重瓦斯保护是指在遇到内部严重故障的情况下，装置发出警报的同时，自动进行跳闸断电处理。
主变差动重瓦斯保护动作
2号主变差动保护动作（1）、现象：电流电压：2号主变控制屏电流、有功、无功表指示为零光字信号：警铃、警笛响，打出：掉牌未复归、35KV配电装置故障、10KV配电装置故障，1102、3502、102开关绿灯闪光保护装置: 2号主变差动保护应跳开关：1102、3502、102（2）、处理步骤:1.恢复音响，记录时间、光子牌以及保护动作情况；2.检查2号主变差动保护范围内有无明显故障，检查2号主变油位、油温、油色是否正常，释压器是否动作，瓦斯继电器内有无气体；3.差动保护二次回路及各元件有无故障，保护有无误动的可能；4.汇报地调保护动作及开关动作情况，2号主变本体有无异常，释压器是否动作，瓦斯继电器内有无气体；事故前运行方式和事故后运行方式；5.汇报本站站长及处生产办6.根据调度指令进行处理；7.只有确认2号主变差动保护误动时，经调度同意方可重新加入运行；8.做好运行记录、跳闸记录、上墙图表。
（3）人员安排：1、值班长：对本值内人员进行分工，负责汇报地调、处部、站长，负责接令，下令，负责接收班组一、二种工作票及设备处理完毕后的验收，做好运行工作记录；值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作监护，进行安全措施的布置，设备处理完毕后的验收；副值班员：进行音响、灯光的收复，时间，光字牌，保护运行情况的记录，巡视检查一、二次设备，进行倒闸操作及作好准备工作，进行安全措施的布置，设备处理完毕后的验收；（4）事故处理所需操作票：00009号：3501开关热备用转运行000010号：2号主变热备用转冷备用（5）运行方式更改：＃1主变带全站负荷（6）注意问题：1．检查全站设备确无故障，重点检查2号主变及二次有无故障；2．重点监测1号主变电流表，有功表，无功表以及计量表正常。
2.2 1号主变检修期间、2号主变事故跳闸（1）现象：警铃响，喇叭响，全站照明灯全部熄灭，主控制室控制屏电流、电压表，有功、无功表指示为零，打出：、“35KVⅠ段电压回路断线”、“35KVⅠ段计量失压”、“110KVⅠ段电压回路断线”、“110KVⅡ段电压回路断线”、“35KVⅡ段电压回路断线”、“35KVⅡ段计量失压”、“Ⅰ段电压回路断线”、“Ⅱ段电压回路断线”、“掉牌未复归”、“录波器动作”光字牌；1、2号主变无声音。
瓦斯保护动作后处理
网上有介绍变压器保护动作后的处理方法，我改动了一下，供你参考：[一]变压器气体保护动作后的处理变压器运行中如发生局部发热，在很多情况下，没有表现为电气方面的异常，而首先表现出的是油气分解的异常，即油在局部高温作用下分解为气体，逐渐集聚在变压器顶盖上端及瓦斯继电器内。
区别气体产；生的速度和产气量的大小，实际上是区别过热故障的大小。
(1)轻瓦斯动作后的处理。
轻瓦斯动作发出信号后，首先应停止音响信号，并检查瓦斯继电器内气体的多少，判明原因。
1)非变压器故障原因。
如：空气侵入变压器内(滤油后)；油位降低到气体继电器以下(浮子式气体继电器)或油位急剧降低(挡板式气体继电器)；瓦斯保护二次回路故障(如气体继电器接线盒进水、端子排或二次电缆短路等)。
如确定为外部原因引起的动作，则恢复信号后，变压器可继续运行。
2)主变压器故障原因。
如果不能确定是由于外部原因引起瓦斯信号动作，同时又未发现其他异常，则应将瓦斯保护投入跳闸回路，同时加强对变压器的监护，认真观察其发展变化。
(2)重瓦斯保护动作后的处理：运行中的变压器发生瓦斯保护动作跳闸，或者瓦斯信号和瓦斯跳闸同时动作，则首先考虑该变压器有内部故障的可能。
对这种变压器的处理应十分谨慎。
故障变压器内产生的气体是由于变压器内不同部位判明瓦斯继电器内气体的性质、气体集聚的数量及速度程度是至关重要的。
不同的过热形式造成的。
因此，对判断变压器故障的性质及严重程度是至关重要的。
1)集聚的气体是五色无臭且不可燃的，则瓦斯动作的原因是因油中分离出来的空气引起的，此时可判定为属于非变压器故障原因，变压器可继续运行；，2)气体是可燃的，则有极大可能是变压器内部故障所致。
对这类变压器，在未经检查并试验合格前，不允许投入运行：变压器瓦斯保护动作是一种内部事故的前兆，或本身就是一次内部事故。
因此，对这类变压器的强送、试送、监督运行，都应特别小心，事故原因未查明前不得强送。
[二]变压器差动保护动作后的处理差动保护是为了保证变压器的安全可靠的运行，即当变压器本身发生电气方面的故障(如层间、匝间短路)时尽快地将其退出运行，从而减少事故情况下变压器损坏的程度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器重瓦斯保护动作
的处理方法
Hessen was revised in January 2021

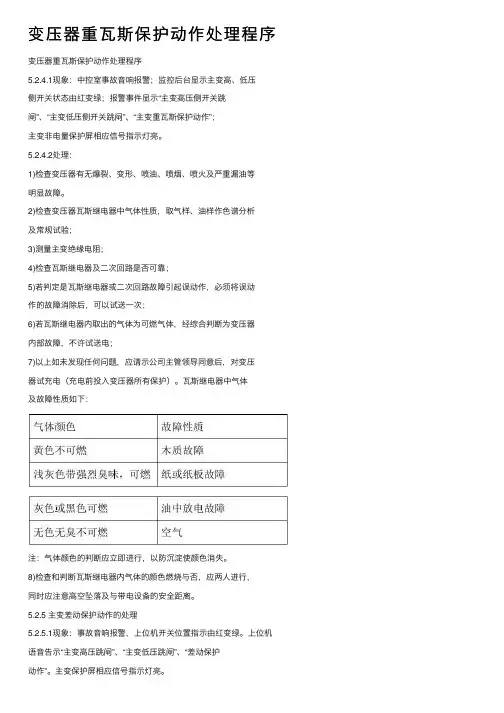

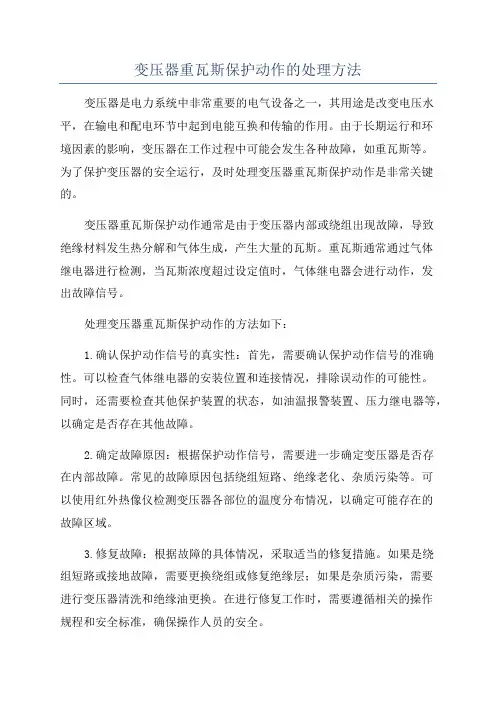

变压器重瓦斯保护动作的处理方法
变压器重瓦斯保护动作后，变压器各侧跳闸，此时运行人员应汇报调度，及时处理。
处理过程如下：
(1)复归音响，记录故障发生的时间，检查表计的变化情况，检查断路器的跳闸情况，检查、记录、复归光字牌及保护动作信号，尤其注意差动保护或其他保护是否动作，如果控制盘台上有断路器控制开关，复归跳闸断路器开关把手，对事故进行初步判断，并汇报调度。
(2)若有备用变压器，检查备自投装置是否动作，备用变压器是否投入，若未动作，应手动投入，调整运行方式，保证对用户的供电。
(3)无备用变压器时，若故障前两台变压器并列运行，应按要求投入中性点接地开关及相应保护，加强对正常运行变压器的监视，防止过负荷、变压器温度大幅上升等情况的发生。
(4)若重瓦斯保护动作使变压器各侧断路器跳闸，造成母线失压，则按规定拉开失压母线上的相应的线路断路器及器断路器。
(5)对变压器进行外部检查，主要包括：
1)检查防爆管、呼吸器是否破裂，有无喷油和冒油现象，
2)检查压力释放阀是否动作。
3)检查外壳有无鼓起变形。
4)检查油温、油位、油色是否正常。
5)检查气体内有无气体，需要时进行取气分析。
6)倾听变压器内部是否有异音。
(6)根据保护动作情况、检查结果、气体性质、二次回路上有无工作等进行综合分析判断，并作相应处理。
1)若变压器外部检查有明显异常和故障迹象，如防爆管破裂喷油等，则为变压器内部故障。
若变压器重瓦斯和差动保护同时动作，说明变压器内部有故障。
虽然外部检查无明显异常和故障现象，但重瓦斯动作跳闸前，先有轻瓦斯信号报警，取气分析有味、有色、可燃，可认为变压器内部故障。
判定为内部故障时，未经内部检查和未经试验合格，变压器不得重新投入运行。
2)若变压器重瓦斯保护动作跳闸的同时，有其他设备的保护动作，表计指示有冲击摆动，检查变压器外部无任何异常，气体继电器内充满油，无气体，则可能是外部穿越性短路故障引起的误动作。
隔离外部故障点后，变压器可重新投入运行。
3)若检查变压器外部无任何异常，除重瓦斯保护动作跳闸外，没有其他保护动作，气体继电器内充满油，无气体，如果重瓦斯动作时变压器附近发生过较大的震动，则可能为震动过大引起重瓦斯误动作。
否则，应检查直流系统绝缘是否良好，是否有直流接地信号发出，二次回路是否短路等，以判断是否属于直流两点接地或二次回路故障等原因引起的误动作，及时查明并消除误动因素，将变压器投入运行。
变压器差动保护动作,断路器跳闸,其故障原因可能是什么
变压器差动保护主要反映变压器内部故障，高压侧及匝间层间短路故障。
(1)运行中的变压器，如果差动保护动作引起断路器跳闸，运行人员应采取如下措
1)首先拉开变压器各侧闸刀，对变压器本体进行认真检查，如油温、油色、、瓷套管等，确定是否有明显异常。
2)对变压器差动保护区范围的所有进行检查，即变压器高压侧及低压侧断路器之间的所有设备、引线、铝母线等，以便发现在差动保护区内有无异常。
3)对变压器差动保护回路进行检查，看有无短路、击穿以及有人误碰等情况。
4)对变压器进行外部测量，以判断变压器内部有无故障。
测量项目主要是摇测。
(2)差动保护动作后的处理。
1)经过上述步骤检查后，如确实判断差动保护是由于外部原因，如保护误碰、穿越性故障引起误动作等，则该变压器可在重瓦斯保护投跳闸位置情况下试投。
2)如不能判断为外部原因时，则应对变压器进行更进一步的测量分析，如测量、进行油的简化分析、或油的等，以确定故障性质及差动保护动作的原因。
3)如果发现有内部故障的特征，则须进行吊芯检查。
4)当重瓦斯保护与差动保护同时动作开关跳闸，应立即向调度员汇报，不得强送。
5)对差动保护回路进行检查，防止误动引起跳闸的可能。
