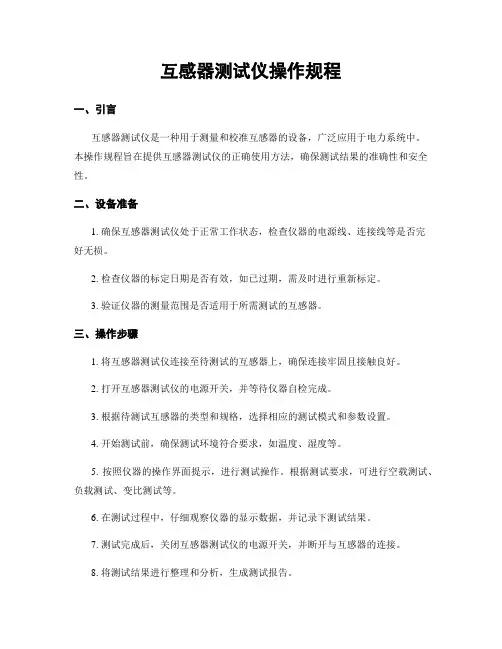

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在提供互感器测试仪的正确使用方法，确保测试结果的准确性和安全性。
二、设备准备1. 确保互感器测试仪处于正常工作状态，检查仪器的电源线、连接线等是否完好无损。
2. 检查仪器的标定日期是否有效，如已过期，需及时进行重新标定。
3. 验证仪器的测量范围是否适用于所需测试的互感器。
三、操作步骤1. 将互感器测试仪连接至待测试的互感器上，确保连接牢固且接触良好。
2. 打开互感器测试仪的电源开关，并等待仪器自检完成。
3. 根据待测试互感器的类型和规格，选择相应的测试模式和参数设置。
4. 开始测试前，确保测试环境符合要求，如温度、湿度等。
5. 按照仪器的操作界面提示，进行测试操作。
根据测试要求，可进行空载测试、负载测试、变比测试等。
6. 在测试过程中，仔细观察仪器的显示数据，并记录下测试结果。
7. 测试完成后，关闭互感器测试仪的电源开关，并断开与互感器的连接。
8. 将测试结果进行整理和分析，生成测试报告。
四、安全注意事项1. 在操作互感器测试仪前，确保已经了解并掌握了相关的安全操作规程。
2. 在使用过程中，应注意避免触摸高压部件，以免发生触电事故。
3. 严禁在潮湿的环境中使用互感器测试仪，以防止发生电气短路或其他安全事故。
4. 在测试过程中，应注意仪器的工作状态，如有异常情况应立即停止测试并检查故障原因。
5. 仪器使用完毕后，应及时关闭电源开关，并进行必要的清洁和维护。
五、常见故障排除1. 仪器无法启动：检查电源线是否连接正确，电源插座是否正常供电。
2. 测试结果异常：检查互感器连接是否牢固，测试参数设置是否正确。
3. 仪器显示错误信息：参考仪器使用手册中的故障排除方法进行处理。
六、维护保养1. 定期对互感器测试仪进行维护保养，包括清洁、校准、更换损坏部件等。
2. 仪器存放时应放置在干燥、通风良好的地方，避免阳光直射和潮湿环境。
互感器测试仪操作规程
互感器测试仪操作规程引言概述：互感器是电力系统中常用的电气设备，用于测量电流和电压的互感变换器。
为了确保互感器的准确性和可靠性，对其进行定期测试是必要的。
本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和一致性。
一、测试前准备1.1 选择合适的测试仪器在进行互感器测试之前，首先要选择合适的测试仪器。
测试仪器应具备高精度、高稳定性和广泛的测试范围，以满足不同类型和规格的互感器测试需求。
1.2 校准测试仪器测试仪器的准确性对测试结果的可靠性至关重要。
在测试之前，应对测试仪器进行校准。
校准应由专业的测试机构进行，并定期进行以确保测试仪器的准确性。
1.3 准备测试样品选择要测试的互感器样品，并确保其处于正常工作状态。
在测试之前，应检查互感器的外观是否完好，是否有损坏或者异常情况。
同时，应检查互感器的连接路线是否良好，以确保测试的准确性。
二、测试步骤2.1 连接测试仪器将测试仪器与互感器进行连接。
根据互感器的类型和测试要求，选择合适的连接方式。
确保连接路线的接触良好，以避免测试误差。
2.2 设置测试参数根据互感器的规格和测试要求，设置测试仪器的参数。
包括测试频率、测试电压或者电流等。
确保测试参数的准确性和一致性，以保证测试结果的可靠性。
2.3 进行测试按照测试仪器的操作说明，开始进行互感器的测试。
测试过程中，应密切观察测试仪器的显示结果，并记录测试数据。
同时，应注意测试过程中的异常情况，如测试仪器的报警提示或者互感器的异常响应。
三、测试结果分析3.1 数据处理将测试得到的数据进行整理和处理。
包括计算互感器的变比、相位差、误差等指标。
根据测试要求，对测试结果进行分析和比较。
3.2 结果判定根据互感器的规格和测试要求，对测试结果进行判定。
判断测试结果是否符合规格要求，是否满足使用要求。
如果测试结果不符合要求，应进行进一步的分析和调试。
3.3 结果记录将测试结果进行记录和归档。
包括测试日期、测试参数、测试数据、测试仪器信息等。
互感器测试仪操作规程

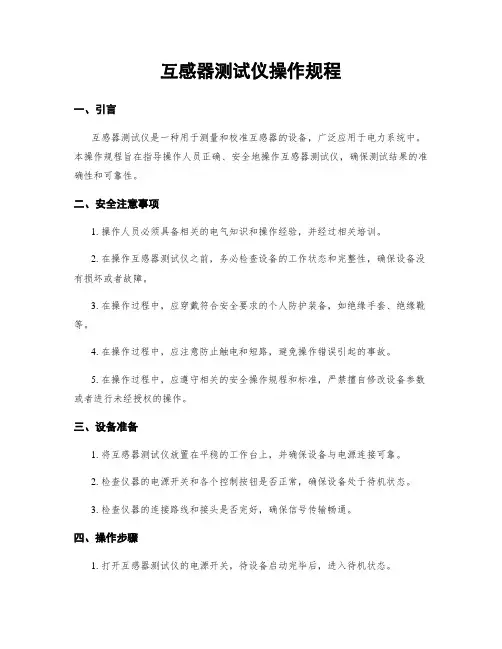

互感器测试仪操作规程一、引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在指导操作人员正确、安全地操作互感器测试仪，确保测试结果的准确性和可靠性。
二、安全注意事项1. 操作人员必须具备相关的电气知识和操作经验，并经过相关培训。
2. 在操作互感器测试仪之前，务必检查设备的工作状态和完整性，确保设备没有损坏或者故障。
3. 在操作过程中，应穿戴符合安全要求的个人防护装备，如绝缘手套、绝缘靴等。
4. 在操作过程中，应注意防止触电和短路，避免操作错误引起的事故。
5. 在操作过程中，应遵守相关的安全操作规程和标准，严禁擅自修改设备参数或者进行未经授权的操作。
三、设备准备1. 将互感器测试仪放置在平稳的工作台上，并确保设备与电源连接可靠。
2. 检查仪器的电源开关和各个控制按钮是否正常，确保设备处于待机状态。
3. 检查仪器的连接路线和接头是否完好，确保信号传输畅通。
四、操作步骤1. 打开互感器测试仪的电源开关，待设备启动完毕后，进入待机状态。
2. 根据实际测试需求，选择相应的测试模式和参数设置。
例如，选择变比测试模式，并设置测试频率和电压等参数。
3. 将待测互感器正确连接至测试仪的输入端口，确保连接坚固可靠。
4. 根据测试仪器的显示屏上的提示信息，进行相应的操作。
例如，根据屏幕上的指示，按下开始测试按钮，开始对互感器进行测试。
5. 在测试过程中，注意观察仪器的显示屏上的数据变化，确保测试结果的准确性。
6. 测试完成后，按照操作规程正确断开互感器与测试仪的连接，并关闭测试仪的电源开关。
7. 清理测试现场，将互感器测试仪归位，并进行必要的维护保养工作。
五、常见故障处理1. 若互感器测试仪无法启动或者显示异常，应首先检查电源连接是否正常，是否有电源故障。
2. 若测试结果异常或者不稳定，应检查测试仪器的连接路线和接头是否松动或者损坏，是否存在干扰源。
3. 若测试过程中发生意外情况，如设备冒烟、发出异常噪音等，应即将断开电源，并联系维修人员进行检修。
互感器测试仪说明书

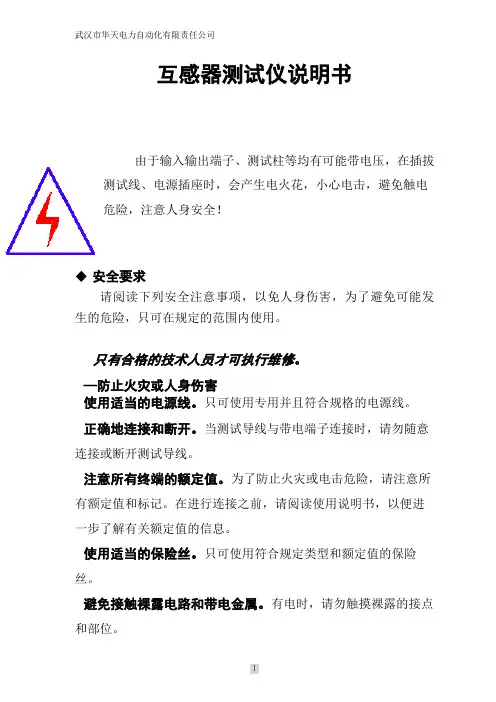

互感器测试仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、主要技术指标 (5)三、使用环境条件 (6)四、测量原理 (6)五、使用方法1、面板配置 (7)2、操作键盘 (7)3、开机 (8)4、仪器复位 (8)5、误差测试 (8)6、电网频率测试 (14)一、概述HGQY-H便携式低校高式电压互感器测试仪是最适合于在现场对电压互感器进行误差测试的全自动智能仪器。
用户不再需要配置笨重的升压器，标准电压互感器，负载箱及调压器（或自动检测台），单台仪器就能对10kV、10kV/3、35kV、35kV/3、110kV/3、220kV/3的电压互感器进行快速测量。
全过程（包括额定、下限的所有测量点）的测试时间不超过1分钟（不含接线时间），其准确度达到0.05级。
本仪器采用320×240点阵的大屏幕液晶显示器，各点的误差可以在同一屏上显示，所有操作均可点击屏幕菜单轻松完成。
本仪器可以存贮200组数据，备有专用接口与PC机通讯。
本仪器约重15kg。
二、主要技术指标●测试范围：10kV、10kV/3、35kV、35kV/3、110kV/3、220kV/3●二次负荷：2.5VA～600VA cosФ=0.8●测量精度：0.05级●测频率：准确度为0.01Hz●仪器设有实时时钟，可实时记录测试时间。
互感器伏安特性测试仪
ZZZZ有限公司企业标准互感器伏安特性测试仪操作规程Q/ZZZIOO1-2023代替Q/ZZZ1001-20101目的规定操作者在使用互感器伏安特性测试仪应达到的要求.2适用范围本规程适用于互感器伏安特性测试仪的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训，并有公司授权。
4操作要求4.1 操作者应熟悉设备的结构及性能。
4.2 操作者必须经过专业培训，方可上机操作。
4.3 互感器伏安特性测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤：4.4.1检查接线无误后，检查伏安特性过流开关是否在下方的OFF位置，若不是，将伏安特性过流开关向下拨到OFF,接通220V电源。
4.4.2打开电源开关，仪器自动进入主界面4.4.3按任意键仪器进入服务主菜单4.4.4光标在“测量”处按“确定”键进入菜单4.4.5按“T”、“1”键，将光标移到“直阻和变比极性测量”项。
然后按“确定”键，进入CT直流电阻和变比极性测量数据菜单，后按“确定”键，进行CT直流电阻和变比极性测量。
4.4.6按“T”、“1”键，将光标移到“用户编号”项，然后按“确定”键，进入《输入编号》之菜单，进行测试。
4.4.7按键，，将光标移到“电流之比”项，按“确定”键，显示《请输入》子菜单，然后再你所需的数据键上按一下，就可以从左到右输入相应的数字，再按“确定”键《请输入》子菜单的数字就设定到，“电流之比”项的左边。
这时，按“1”键，光标移到的右边，再按“确定”键，进入《请选择》子菜单，按“T”、键移动光标到你所需要的电流值，再按“确定”键，就可将《请选择》子菜单，的电流值设定在的右边。
4.4.8光标移到“打印”处，再按“确定”键，在微机上打印数据。
4.9注意事项：4.9.1切勿将调压器输出电源接到电压输出端子，以免损坏装置4.9.2如果是在测量A、B、C、D各项后，要返回主菜单的话，只需连续按“取消”键，就能返回到主菜单4.9.3开机无显示，请检查电源是否接好，保险是否熔断。
互感器伏安变比极性综合测试仪CT测量操作方法介绍
互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。
图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。
通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。
最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。
“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。
选用“升压器”测试时，外接升压器电压范围为（0～2500）V。
最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。
注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。
3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。
1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。
CT伏安特性单机试验有AC220V 或AC380V两种供电方式。
当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器是电力系统中常用的测量设备，用于测量电流和电压的变化。
为了保证互感器的准确性和可靠性，需要进行定期的测试和校准。
本操作规程旨在指导操作人员正确地使用互感器测试仪进行测试，并确保测试结果的准确性。
二、测试仪器和设备1. 互感器测试仪：包括电流互感器测试仪和电压互感器测试仪。
2. 校准装置：用于校准互感器测试仪的准确性。
3. 电源：提供测试仪器和设备所需的电力供应。
三、测试前的准备工作1. 确认测试仪器和设备的工作状态是否正常，如有故障或者异常情况，应及时进行维修或者更换。
2. 检查测试仪器和设备的电源是否正常，电源电压是否稳定。
3. 确保测试仪器和设备与被测互感器之间的连接正确可靠。
4. 确定测试仪器和设备的测试范围和精度是否与被测互感器相匹配。
四、测试步骤1. 准备工作完成后，按照以下步骤进行测试：a. 打开互感器测试仪的电源，确保仪器正常启动。
b. 选择相应的测试模式，根据被测互感器的类型和参数设置测试仪器。
c. 将被测互感器正确连接到测试仪器上，确保连接坚固可靠。
d. 设置测试仪器的测试参数，如测试电流、电压、频率等。
e. 启动测试仪器，开始测试。
f. 观察测试仪器的显示界面，记录测试结果。
g. 根据测试结果判断被测互感器的准确性和可靠性。
h. 关闭互感器测试仪的电源，结束测试。
五、测试结果的处理和记录1. 根据测试仪器的显示界面记录测试结果，包括被测互感器的电流、电压、频率等参数。
2. 将测试结果与被测互感器的规格要求进行比对，判断互感器是否符合要求。
3. 如果测试结果与规格要求相符，则互感器测试合格；如果不符，则互感器测试不合格。
4. 将测试结果进行记录，包括测试日期、测试人员、测试仪器和设备的型号和编号等信息。
5. 如果互感器测试不合格，应及时进行维修或者更换，并重新进行测试和校准。
六、安全注意事项1. 在使用互感器测试仪进行测试时，应遵守相关的安全操作规程，确保人身安全。
伏安特性测试仪使用方法
伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。
伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。
在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。
操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。
该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。
采用智能旋转控制器，操作简单，全自动给出检测结果。
大屏幕液晶，图形化显示界面。
按规程自动给出(伏安特性)拐点电压和电流。
自动计算5%和10%误差曲线。
伏安特性测试仪可保存100组测试数据，掉电后不丢失。
自带微型快速打印机、可直接现场打印测试结果。
具有电压和电流保持功能，方便计量检测。
技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。
快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。
只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。
互感器特性测试仪安全操作及保养规程
互感器特性测试仪安全操作及保养规程引言互感器特性测试仪是电力系统中重要的测试仪器，用于对互感器进行特性测试。
为了保证设备长期稳定运行、减少故障率、提高测试精度，需要严格遵守设备的安全操作规程并定期进行保养维护。
安全操作规程操作前准备•准备好工具、备用件等必要的物料•清洁检查设备及工作场所，确保安全卫生•检查设备连接线路及仪表仪器是否牢固、电源接地是否正常•先开互感器特性测试仪电源开关，然后启动计算机并打开测试软件测试操作•根据测试要求，选择合适的测试夹具和测试点，确保测试点与测试夹具连接可靠且接触良好•在测试前，检查设备标称参数与实际参数是否匹配，保证测试准确性•按照测试软件指示进行操作，如需手动调节仪器，应按照测试软件规定方法进行调节•在测试中及时记录测试数据，及时处理出现的异常情况•遇到意外或异常情况时，应停止测试并采取相应措施，如需要更换备用件或调整设备时，应先关闭测试仪器电源并采取必要的安全措施后再进行操作测试后操作•关闭测试仪器电源开关•关闭测试软件并储存测试数据•清洁检查测试现场及测试设备，归位存放测试夹具及其他仪器仪表•不要随意操作或拆卸测试仪器保养维护规程日常保养•定期检查设备外观及连接线路是否有损坏、松动现象•定期清洁仪器上的灰尘、油污等杂物，保持仪器表面干净•定期检查设备仪表仪器是否正常，如有异常现象应及时进行维修或更换备用件定期保养•按照设备使用说明书的规定进行定期换油、润滑、清洁及校正等工作•定期检查设备连接线路、仪表仪器等是否存在老化或磨损现象，及时进行修复或更换•定期对设备进行全面检查，查找可能存在的故障及潜在隐患，及时进行排查、维修或更换备件结束语互感器特性测试仪是重要的测试设备，安全操作及保养是保证设备正常运行的关键。
在使用测试仪器前，要了解其使用说明书及设备安全操作规程，遵守安全操作流程。
定期进行保养维护，可以延长设备寿命、提高测试精度及安全性。
互感器测试仪操作规程
互感器测试仪操作规程1. 引言互感器测试仪是一种用于测量和校准互感器的设备，广泛应用于电力系统中。
本操作规程旨在指导操作人员正确、安全地使用互感器测试仪进行测试和校准工作。
2. 设备准备2.1 检查互感器测试仪的外观，确保设备完好无损。
2.2 确保互感器测试仪已经连接到电源，并检查电源电压是否符合要求。
2.3 将互感器测试仪与待测试的互感器正确连接，确保连接坚固可靠。
3. 测试前准备3.1 根据待测试互感器的额定参数，设置互感器测试仪的工作模式和测试参数。
3.2 确保测试仪的显示屏幕清晰可读，校准仪器的时间和日期。
3.3 根据互感器测试仪的操作手册，了解测试仪的各个功能和操作步骤。
4. 测试操作步骤4.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入待测试互感器的类型选择界面。
4.2 根据待测试互感器的类型，选择相应的测试模式。
4.3 输入待测试互感器的额定参数，如变比、额定电流等。
4.4 将待测试互感器正确连接到测试仪上，并确保连接坚固。
4.5 启动测试仪的测试程序，观察测试仪的显示屏幕，记录测试结果。
4.6 根据测试结果，判断待测试互感器是否合格，并记录测试数据。
5. 校准操作步骤5.1 打开互感器测试仪的电源开关，待仪器启动完成后，进入校准模式选择界面。
5.2 根据校准要求，选择相应的校准模式。
5.3 将待校准的互感器正确连接到测试仪上，并确保连接坚固。
5.4 启动测试仪的校准程序，根据校准结果调整互感器测试仪的参数。
5.5 重复校准操作，直至校准结果符合要求。
5.6 记录校准结果和校准数据，并进行校准证书的填写和签名。
6. 测试仪器的维护6.1 在使用互感器测试仪之前，检查仪器的外观，确保设备完好无损。
6.2 定期对互感器测试仪进行校准和维护，保证测试结果的准确性和可靠性。
6.3 清洁互感器测试仪的外壳和连接器，避免灰尘和污垢影响测试仪器的性能。
6.4 定期更换互感器测试仪的电池，确保设备始终能够正常工作。
伏安特性测试仪的操作是怎样的 伏安特性测试仪如何操作
伏安特性测试仪的操作是怎样的伏安特性测试仪如何操作电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪电压安培特性测试仪安全便利，整个微机装置，内置的高性能CPU，牢靠性高；在依据接口提示设定测试值后，无需人工触点对设备进行测试，电压—安培特性测试仪自动完成测试。
让测试人员阔别高压电路，以确保他或她的人身安全。
伏安特性测试仪的输出功率均为实际电压和电流值，波形为标准正弦波，频率为50—60Hz。
它能有效地模拟变压器的实际状态，充分国家有关检修规程的要求。
伏安特性测试仪的特征：1.用户依据被测设备的电压安培特性选择输入电压.当电压安培特性测试仪的电压需要输出380 V或以上时，应输入380 V的输入电压。
2.伏安特性测试仪牢靠接地。
3.检查伏安特性测试仪是否没有接地点。
4.拨开关“16”至伏特安培。
5.伏安特性测试仪的输出和电压测量连接到电流互感器的两侧。
6.检查调压器是否正在调零，打开“24”开关，按下复位键，上面的指示灯亮起，此时微处理器处于等待存储状态。
7.打开输出开关，顺时针方向打开调整器，需要存储时按下内存键，存储键上方的LED亮着，内部蜂鸣器响。
（注：在每次测量的全过程中，不允许用伏安特性测试仪调整调压器，调整到大电流时，应尽量缩短停留时间。
）8.最可存储20组电流和电压。
9.储存完毕后，调压器调零.10.按打印键，打印出伏安特性测试仪的测试数据和伏安特性点阵。
伏安特性测试仪是一种全自动PT和CT特性测试仪。
该仪器可完成的试验包括：CT伏安特性试验、PT伏安特性试验、CT极性试验和PT极性试验。
T可变比极性试验和PT可变比极性试验自动计算CT、CT/PT变量比值差等结果参数的任意点误差曲线。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
伏安特性、变比、极性综合测试仪 说明书
第一章 概 述产品简介伏安特性、变比、极性综合测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试，是一台性能价格比较高的多功能试验仪器。
本仪器采用基于SOPC技术的高性能CPU作为核心处理单元，数据采集采用高精度16位A/D转换器，内置微型打印机可打印测试数据和曲线，测试数据还可以通过USB或串口输出，一人操作即可完成全部测试工作，操作简便。
机箱采用计算机辅助设计，箱体铝制喷塑处理，抗电磁干扰能力强，坚固耐用，外观新颖。
整机重量轻，便于移动，还注重了产品的人性化设计，是精心设计的测试仪器。
本款伏安特性变比极性测试仪具有以下技术特点：1．自动测试仅需设定最高测试电压、最大电流和步长，装置将自动从零逐步升压，自动地将伏安特性曲线测试、描绘、显示，无需人工手动调压、记录、整理、描曲线等繁琐劳动。
快捷、简单、方便。
无需专门培训，易操作。
2．功能全面可测试保护CT伏安特性、5％和10％误差曲线、变比、极性。
3．安全性高全微机化装置，参数设定好后完全不需人工接触而全自动进行测试。
测试人员远离高压电路，从而确保测试人员安全，可靠性高。
4．使用方便⑴操作简单方便, 采用先进的一键飞梭进行操作。
取消面板按键、开关、控制旋钮等各种常规控件。
⑵ 配有RS232通信接口和USB接口，可以联接电脑进行操作。
单机操作的数据可以保存，也可上传至电脑或U盘保存，在其它计算机上显示、打印。
⑶ 本机自带大容量存储器至少可保持45组测试数据，也可通过USB接口连接存储器对多组测试数据进行存储以备日后查询处理。
⑷ 自带大屏幕LCD、全汉化图形界面,测试时直接显示伏安曲线图，清晰，直观。
系统自带打印机，可随时打印伏安特性曲线及测试数据。
5．输出容量大伏安特性试验输出电压为0～2000V，电流为0～20A，可用于做500KV等级1A电流互感器的伏安特性试验；变比测试最大电流高达800A。
互感器伏安特性测试仪的操作
互感器伏安特性测试仪的操作简介互感器伏安特性测试仪是一种用于测量互感器特性的仪器。
互感器是用于变压器、发电机等电气设备中的重要部件，其主要作用是将高压电转换为低压电或将低压电转换为高压电，从而实现电力输送的目的。
而互感器的良好性能对整个电力系统的正常运行至关重要，因此，对互感器的特性进行测试是十分必要的。
操作步骤准备工作在进行互感器伏安特性测试之前，必须进行一些准备工作：1.接地。
将测试仪器的接地线连接到地线上，确保测试仪器与地电位相同。
2.连接测量电缆。
使用合适的电缆连接测试仪器的输出口与互感器的输出端子。
3.充电。
将测试仪器连接到电源，充电至电池电量饱满。
4.标定。
在每次测试前，对测试仪器进行标定。
测量1.接线。
将互感器的输入端子与电源连接，将输出端子与测试仪器的输入端子连接，确保互感器与测试仪器之间接电正确；2.开始测试。
打开测试仪器的电源开关，进入测试界面；3.设置测试参数。
根据互感器的额定电压、额定电流等参数，设置测试仪器的测试参数；4.开始测试。
按下测试仪器上的开始测试按钮，开始对互感器进行测试；5.完成测试。
测试仪器会自动记录测试数据，测试完成后，可以将测试数据保存或输出至电脑等设备中进行后期处理。
维护保养1.定期清理。
将测试仪器表面的污物和灰尘清理干净；2.防尘。
在使用完测试仪器后，应使用防尘套将测试仪器进行包裹，以防止灰尘等物质进入测试仪器内部；3.防水。
测试仪器不应受到水或湿气的侵蚀；4.规范操作。
测试人员应按照规范操作测试仪器，避免过度晃动或敲击测试仪器。
总结在电力系统中，互感器是非常重要的设备之一，其性能的稳定性和准确性对电力系统的稳定与安全有着不可替代的作用。
因此，对互感器的伏安特性进行测试是十分必要的。
通过本文的介绍，希望读者能够对互感器伏安特性测试仪的操作进行了解，并加强相关的安全操作以确保测试的准确性。
互感器伏安特性测试仪说明书(精)
互感器伏安特性测试仪说明书目录第一章产品介绍 (2)1.1 概述 (2)1.2技术参数 (2)1.3面板结构介绍 (3)第二章功能键说明及主菜单 (4)2.1旋转鼠标及液晶显示说明 (4)2.2开机界面和主菜单介绍 (4)2.3 PC通讯 (4)2.4 修改时间日期 (4)第三章 CT测量操作方法介绍 (5)3.1 CT伏安特性试验和误差曲线计算 (5)3.2 变比极性试验 (6)3.3极性试验 (7)第四章 PT测量操作方法介绍 (8)4.1 CT伏安特性试验和误差曲线计算 (8)4.2 变比极性试验 (8)4.3极性试验 (8)第五章安全注意事项 (9)第一章产品介绍1.1 概述互感器综合特性测试仪是一款全自动化的PT、CT特性测试仪器，仪器可以完成的试验包括：CT伏安特性试验、PT伏安特性试验，CT极性试验、PT极性试验，CT变比极性试验和PT变比极性试验，自动计算CT的任意点误差曲线，CT/PT变比比差等结果参数，仪器具有以下特性：1仪器操作安全方便，全微机化装置，内置进口高性能CPU，可靠性高，按界面提示设定测试值后，不需人工接触被测试设备，仪器自动完成测试，使试验人员远离高压电路，确保其人身安全。
2输出容量大，伏安特性试验最大输出电压高达1000V，变比测试最大电流高达600A，仪器输出容量为5KV A。
3可选配件包括外接升压器，外接升流器，外接调压器，外接升压器最高电压可升至2000V，3A，外接升流器可升至1000A，外接调压器最大输出可达1500V，20A，采用外接升压器时，最高可做500KV等级1A电流互感器的伏安特性试验。
4大屏幕320*240点阵汉字图形界面，测试完成后可直接显示伏安特性曲线图，图形清晰，美观，易于分析，自带微型打印机，可随时打印曲线和测试结果。
5仪器使用旋转鼠标作为输入设备，操作方便简单，使用寿命长。
6仪器内置Flash存储器，数据保存后掉电不丢失，现场试验完成后，可在室内查看和打印试验结果。
互感器特性综合测试仪的使用方法
互感器特性综合测试仪的使用方法一、概述互感器特性综合测试仪是一种专为互感器电性能特性测试而设计的仪器，能够测量互感器的各种参数，如变比、误差、相角等，实现对互感器的全面测试。
本文将详细介绍互感器特性综合测试仪的使用方法。
二、使用前的准备在使用互感器特性综合测试仪之前需要进行一些准备工作，主要包括如下几个方面：1.确认测试仪的工作状态，确保测试仪处于正常工作状态。
如测试仪处于故障状态，则需要及时进行维修工作。
2.确认测试仪的校准状态。
校准主要包括频率校准、相位校准和幅度校准等。
在测试之前需要确保测试仪已经完成了校准工作。
3.准备测试样本，即将要测试的互感器。
在测试样本中需要清除任何杂质，并确保互感器的工作状态良好。
三、测试方法在进行测试之前，需要先确保测试仪器已经连接好了测试样本，并将样本的状态设置为相应的测试模式。
接下来让我们具体介绍测试方法。
1.变比测试在进行变比测试时，需要将测试终端与样本的互感器负载端连接。
然后，将测试仪设置到变比测试模式，并设置输出电压。
最后开始运行测试程序，测试完成后将测试数据保存。
2.误差测试在进行误差测试时，需要连接测试终端和样本的互感器输入端，并将测试仪器设置到误差测试模式。
随后，将测试仪器的输出电压逐渐增加，测量输入、输出电压，并记录测试数据。
3.相角测试在进行相角测试时，需要将测试终端与样本的互感器负载端连接。
然后，将测试仪设置到相角测试模式，设置输出电压和频率。
最后，运行测试程序并记录测试数据。
四、数据处理与分析测试完成后，需要对测试数据进行处理与分析。
在数据处理过程中，应首先进行数据筛查，将异常数据进行剔除，然后进行数据分析，计算出样本的合理参数范围和误差范围等。
五、使用注意事项在使用互感器特性综合测试仪时，需要注意以下事项：1.遵守测试仪器工作规程，确保测试仪器的正常使用和保养。
2.在使用测试仪器之前，需要对测试仪器进行校准。
3.在使用测试样本之前，需要检查样本的工作状态和质量。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器测试仪是一种用于测试互感器性能的仪器设备，它可以测量互感器的变比、漏磁、耐压试验等参数，以确保互感器的正常运行和性能稳定。
本操作规程旨在规范互感器测试仪的使用，保证测试结果的准确性和可靠性，同时确保操作人员的安全。
二、设备准备1. 确保互感器测试仪处于正常工作状态，检查设备是否有损坏或故障。
2. 检查测试仪的电源线是否连接牢固，并确保电源电压符合设备要求。
3. 检查测试仪的接地线是否连接良好，确保设备的接地可靠。
4. 准备好所需的测试仪器和配件，如测试线、夹具等。
三、操作步骤1. 将互感器测试仪的电源线插入电源插座，并打开电源开关。
2. 检查仪器的显示屏是否正常显示，如有异常情况应及时联系维修人员。
3. 按照互感器的类型和测试要求，选择相应的测试模式。
4. 将待测的互感器连接到测试仪上，确保连接牢固，避免接触不良或松动。
5. 根据测试要求，设置测试仪的参数，如变比范围、测试电压等。
6. 开始测试前，确保测试现场安全，确保操作人员和设备不会受到电击或其他伤害。
7. 按下开始测试按钮，测试仪将开始对互感器进行测试。
8. 在测试过程中，及时观察测试仪的显示屏，确保测试结果的准确性。
9. 测试完成后，将测试仪的电源开关关闭，并拔掉电源线。
10. 将测试结果记录下来，并进行数据分析和处理。
四、安全注意事项1. 在操作互感器测试仪时，应佩戴绝缘手套和绝缘鞋，确保自身安全。
2. 在进行高压测试时，应确保测试仪和互感器的接地可靠，避免电击事故的发生。
3. 在测试仪器故障或异常情况下，应立即停止使用并联系维修人员进行处理。
4. 在测试过程中，应注意周围环境的温度、湿度等因素，避免对测试结果产生影响。
5. 在测试仪器存放或搬运时，应轻拿轻放，避免碰撞或摔落导致设备损坏。
五、设备维护1. 定期对互感器测试仪进行检查和维护，确保设备处于良好的工作状态。
2. 清洁测试仪的外壳和显示屏，避免灰尘和污垢对设备的影响。
互感器测试仪操作规程
互感器测试仪操作规程一、引言互感器是电力系统中常用的重要设备，用于测量和保护电力系统中的电流和电压。
为了确保互感器的正常运行和准确测量，需要进行定期的测试和校准。
本操作规程旨在指导操作人员正确使用互感器测试仪进行测试，并保证测试结果准确可靠。
二、设备准备1. 互感器测试仪：确保测试仪器的型号、规格和准确度符合测试要求，并保持设备的良好状态。
2. 互感器：选择待测试的互感器，并检查其外观是否完好，绝缘是否良好。
三、测试前准备1. 确认测试对象：根据需要测试的互感器类型和参数，选择相应的测试模式和设置。
2. 连接测试仪器：根据测试仪器的说明书，将测试仪器正确连接至待测试的互感器。
3. 校准测试仪器：在进行测试之前，需要对测试仪器进行校准。
按照测试仪器的说明书，进行校准操作，并记录校准结果。
四、测试操作步骤1. 打开测试仪器电源，并确保设备处于正常工作状态。
2. 设置测试参数：根据互感器的额定参数和测试要求，设置测试仪器的参数，包括电流、电压、频率等。
3. 进行空载测试：将互感器的一次侧和二次侧分别接入测试仪器，并进行空载测试。
记录测试结果，并与互感器的额定参数进行比较，判断互感器的空载损耗是否符合要求。
4. 进行负载测试：根据测试要求，将负载接入互感器的二次侧，并进行负载测试。
记录测试结果，并与互感器的额定参数进行比较，判断互感器的负载损耗是否符合要求。
5. 进行变比测试：根据测试要求，改变测试仪器的输入电流或电压，并记录测试结果。
通过比较测试结果和互感器的额定变比，判断互感器的变比误差是否在允许范围内。
6. 进行绝缘测试：将测试仪器的绝缘测试功能连接至互感器的绝缘部分，并进行绝缘测试。
记录测试结果，并判断互感器的绝缘是否良好。
7. 完成测试：根据测试要求，完成所有测试项目，并记录测试结果。
五、测试结果分析与处理1. 比对测试结果：将测试结果与互感器的额定参数进行比较，判断测试结果是否符合要求。
2. 异常情况处理：如果测试结果异常，需要进行排查和处理。
互感器测试仪操作规程
互感器测试仪操作规程引言概述：互感器测试仪是一种用于测量和检测互感器性能的仪器。
它能够准确地测量互感器的电气参数，确保互感器的正常运行。
为了保证测试的准确性和安全性，我们需要遵守一定的操作规程。
本文将详细介绍互感器测试仪的操作规程，以确保测试的准确性和安全性。
正文内容：1. 仪器准备1.1 确保互感器测试仪处于工作状态- 检查互感器测试仪的电源是否正常连接。
- 检查仪器的显示屏是否正常，是否有任何故障提示。
- 检查仪器的测量线是否连接良好。
1.2 确保互感器处于适宜测试状态- 检查互感器的外观是否完好，是否有任何损坏。
- 检查互感器是否有外来物质，如灰尘、水等。
- 确保互感器的连接路线正确并紧固。
1.3 校准测试仪器- 根据仪器的说明书，进行仪器的校准操作。
- 确保仪器的测量结果准确可靠。
2. 测试操作2.1 设置测试参数- 根据互感器的规格和要求，设置测试仪器的参数，如电压、频率等。
- 确保测试参数与互感器的额定参数相符。
2.2 进行测试- 将互感器连接到测试仪器上。
- 打开仪器的电源，确保仪器处于工作状态。
- 按照仪器的操作说明，进行测试操作。
- 观察仪器的显示屏，记录测试结果。
2.3 数据处理- 将测试结果进行记录，并进行数据处理。
- 对测试结果进行分析，判断互感器的性能是否符合要求。
3. 安全操作3.1 遵守仪器的安全操作规程- 在操作仪器时，遵守仪器的安全操作规程，如不触摸高压部份，不将湿手接触仪器等。
3.2 防止误操作- 在操作仪器时，确保自己的动作准确无误，避免误操作造成的安全事故。
3.3 保护个人安全- 在操作仪器时，佩戴必要的个人防护设备，如绝缘手套、护目镜等，确保自身的安全。
总结：互感器测试仪的操作规程对于确保测试的准确性和安全性至关重要。
在使用互感器测试仪之前，我们需要进行仪器的准备工作，确保仪器处于工作状态，并进行校准操作。
在测试操作中，我们需要设置测试参数，进行测试，并对测试结果进行数据处理。
互感器伏安变比极性综合测试仪功能说明
互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪功能说明第二章功能说明及主菜单2.1 液晶显示说明本仪器采用320×240高分辨率灰色背光液晶显示屏，即使在强烈日光下也能清晰显示。
试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操作界面，图形清晰，美观，易于操作。
2.2 旋转鼠标使用说明旋转鼠标的功能类似计算机上使用的鼠标，它有三种操作：“左旋”，“右旋”，“按下选定”。
通过鼠标的这三种操作可以实现移动光标、数据输入和操作选定等功能。
移动光标：可以通过左旋或右旋旋转鼠标来移动光标，将光标移到所要选择的选项上，“按下”旋钮即可选定此项。
数据输入：当需要修改或输入数据时，将光标移动到需要修改数据的选项上，按下旋转鼠标，即进入数据的百位或十位修改操作（光标缩小至被修改的这一位上），左旋或右旋鼠标即进行该位的增减操作。
按下鼠标确认该位的修改，并进入下一位的修改，同样左旋或右旋鼠标进行该位的增减。
逐位修改完毕后，光标增大为全光标，即退出数据的修改操作，此时可通过旋转鼠标将光标移走。
2.3 开机界面和主菜单介绍首先将AC220V或AC380V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为电流互感器，当前选择项目的背景会反色。
按下旋转鼠标互感器伏安变比极性综合测试仪即可进入电流互感器测试界面，转动旋转鼠标则可选中电压互感器、U盘转存或设置时间。
图2.1 互感器综合测试仪主界面2.4 修改时间日期在主界面中选择设置时间选项，按下后进入设置时间界面（如图2.2），通过旋转鼠标可以依次设置仪器的年、月、日、时、分，设置好时间后，光标移动到确定项，点击即可完成时间设置，光标移动到取消项，点击则不保存此次设置的时间。
互感器伏安变比极性综合测试仪图2.2 设置时间界面2.5 U盘转存“U盘转存”功能是仪器通过USB接口将历史数据转存到U盘中，点击主界面中的U盘转存选项，仪器便进入了U盘转存界面（如图2.3）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HGQZ-H互感器变比及伏安特性测试仪操作规程引用标准：华电高科HGQZ-H互感器变比及伏安特性测试说明书
一、操作步骤：
1、检查接线无误后，检查伏安特性过流开关是否在下方的OFF位置，若不是，将伏安特性过流开关向下拨到OFF，接通220v电源。
2、打开电源开关，仪器自动进入主界面
3、按任意键仪器进入服务主菜单
4、光标在“测量”处按“确定“键进入菜单
5、按“↑”、“↓”键，将光标移到“直阻和变比极性测量”项。
然后按“确定”键，进入CT直流电阻和变比极性测量数据菜单，后按“确定”键，进行CT直流电阻和变比极性测量。
6、按“↑”、“↓”键，将光标移到“用户编号”项，然后按“确定”键，进入《输入编号》之菜单，进行测试。
7、按“↓”键，，将光标移到“电流之比”项，按“确定”键，显示《请输入》子菜单，然后再你所需的数据键上按一下，就可以从左到右输入相应的数字，再按“确定”键《请输入》子菜单的数字就设定到，“电流之比”项“/”的左边。
这时，按“↓”键，光标移到“/”的右边，再按“确定”键，进入《请选择》子菜单，按“↑”、“↓”键移动光标到你所需要的电流值，再按“确定”键，就可将《请选择》子菜单，的电流值设定在“/”的右边。
8、光标移到“打印”处，再按“确定”键，在微机上打印数据。
二：注意事项：
1、切勿将调压器输出电源接到电压输出端子，以免损坏装置
2、如果是在测量A、B、C、D各项后，要返回主菜单的话，只需连续按“取消”键，就能返回到主菜单
3、开机无显示，请检查电源是否接好，保险是否熔断。
4、仪器运输应避免剧烈震动、重压和雨淋，不得倒置。
5、仪器平时置于干燥、通风、无腐蚀性气体的室内。
6、测试完一项目并要进行其他测试时，请先关机更换接线后再开机进行测试。
7、按照规定的操作程序进行，不要频繁的误操作。
8、在在测量过程中，如果要退出测量，按（“复位”键并等待一分钟并不能使正在执行的程序立刻停止，需要耐心等待），否则仪器接线柱带电，将妨碍人身安全。
最好的方法是关断仪器电源，然后重启。
