亲和图系统图、关联图法
新QC七大工具（七大手法），完整版，收藏起！
新QC七大工具（七大手法），完整版，收藏起！展开全文文章来源：网络品管七大手法，是常用的统计管理方法，又称为初级统计管理方法或者新旧QC七大工具（手法），都是由日本总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
旧QC七大手法偏重于统计分析，针对问题发生后的改善，新QC七大手法偏重于思考分析过程，主要是强调在问题发生前进行预防。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
旧七大工具：检查表、数据分层法、排列图、直方图、因果分析图、散布图、控制图新七大工具：关联图、亲和图、系统图、过程决策程序图、矩阵图、矩阵数据分析法、箭条图01关联图法（Rolation Diagram）在现实的企业活动中，所要解决的课题往往关系到提高产品质量和生产效率、节约资源和能源、预防环境污染等方方面面，而每一方面又都与复杂的因素有关。
质量管理中的问题，同样也多是由各种各样的因素组成。
解决如此复杂的问题，不能以一个管理者为中心一个一个因素地予以解决，必须由多方管理者和多方有关人员密切配合、在广阔范围内开展卓有成效的工作。
关联图法即是适应这种情况的方法。
所谓关联图，如下图所示，是把若干个存在的问题及其因素间的因果关系用箭条连接起来的一种图示工具，是一种关联分析说明图。
通过关联图可以找出因素之间的因果关系，便于统观全局、分析以及拟定解决问题的措施和计划。
关联图法的主要用途是：1. 制订、展开质量保证和质量管理方针；2. 制订质量管理的推进计划；3. 分析制造过程中不良品的原因，尤其是潜在原因的分析；4. 提出解决市场投诉的措施；5. 有效的推进QC小组活动；6. 促进采购原辅材料、外构件的质量管理；7. 改进各职能管理工作的质量。
关联图法解决问题的一般步骤是：1. 提出认为与问题有关的一切主要原因（因素）；2. 用简明通俗的语言表示主要原因；3. 用箭头表示主要原因之间，原因与问题之间的逻辑关系；4. 了解问题因果关系的全貌；5. 进一步归纳出重点项目，用双圈标出。
qc七大手法

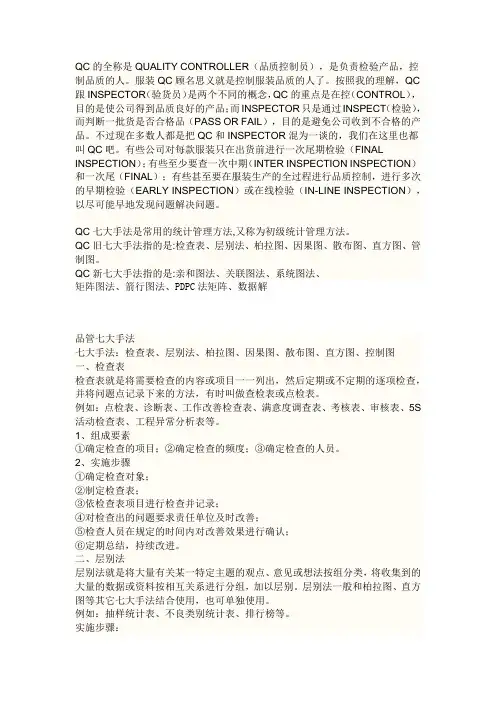

QC的全称是QUALITY CONTROLLER（品质控制员），是负责检验产品，控制品质的人。
服装QC顾名思义就是控制服装品质的人了。
按照我的理解，QC 跟INSPECTOR（验货员）是两个不同的概念，QC的重点是在控（CONTROL），目的是使公司得到品质良好的产品；而INSPECTOR只是通过INSPECT（检验），而判断一批货是否合格品（PASS OR FAIL），目的是避免公司收到不合格的产品。
不过现在多数人都是把QC和INSPECTOR混为一谈的，我们在这里也都叫QC吧。
有些公司对每款服装只在出货前进行一次尾期检验（FINAL INSPECTION）；有些至少要查一次中期（INTER INSPECTION INSPECTION）和一次尾（FINAL）；有些甚至要在服装生产的全过程进行品质控制，进行多次的早期检验（EARLY INSPECTION）或在线检验（IN-LINE INSPECTION），以尽可能早地发现问题解决问题。
QC七大手法是常用的统计管理方法,又称为初级统计管理方法。
QC旧七大手法指的是:检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。
QC新七大手法指的是:亲和图法、关联图法、系统图法、矩阵图法、箭行图法、PDPC法矩阵、数据解品管七大手法七大手法：检查表、层别法、柏拉图、因果图、散布图、直方图、控制图一、检查表检查表就是将需要检查的内容或项目一一列出，然后定期或不定期的逐项检查，并将问题点记录下来的方法，有时叫做查检表或点检表。
例如：点检表、诊断表、工作改善检查表、满意度调查表、考核表、审核表、5S 活动检查表、工程异常分析表等。
1、组成要素①确定检查的项目；②确定检查的频度；③确定检查的人员。
2、实施步骤①确定检查对象；②制定检查表；③依检查表项目进行检查并记录；④对检查出的问题要求责任单位及时改善；⑤检查人员在规定的时间内对改善效果进行确认；⑥定期总结，持续改进。
亲和图、系统图、关联图法
4
第二章 品管新七大手法概述
5
第二章 品管新七大手法概述
三、品管新七大手法的特点：
▪ 整理语言资料的工具 ▪ 将语言情报用图形表示的方法 ▪ 引发思考，有效解决零乱问题； ▪ 充实计划； ▪ 防止遗漏、疏忽； ▪ 使有关人员了解； ▪ 促使有关人员的协助； ▪ 确实表达过程。 ▪ 管理工具，可以应用于QC以外的领域
7
第二章 品管新七大手法概述
五、使用新QC七大手法的时机与理由
❖ 解决问题时常发生没有数据或数据不足的情况 ❖ 管理活动强调PDCA循环，需要有充实的计划 ❖ 很多问题需所有相关人员共同解决，如何使他 们对问题理解、达成共识，并产生具体可执行方 案 ❖ QC领域中手法不足，无法有效解决更复杂的问 题，为适应将来更复杂的发展，需要有新QC手法 ❖ 图形思考使问题更易见、易懂，有利问题的解 决
25
第一节 亲和图
七、收集资料时应注意
搜集语言资料时，可以利用头脑风暴 法进行集体思考，利用共同参与、互相 激荡的方式，对于一个问题提供不同意 见或构想。进行时，宜延缓判断或避免 批评，应鼓励不同的想法，在寻求观念 上的整合或修正，如此一来不但可以提 高决策的创造力与品质，还可能出现意 想不到的解决方法
15
第一节 亲和图
四、亲和图特点
❖从混淆的状态中，采集语言资料，将其 整合以便发现问题； ❖打破现状，产生新思想； ❖掌握问题本质，让有关人员明确认识； ❖团体活动,对每个人的意见都采纳，提高全 员参与意识；
16
第一节 亲和图
五、亲和图类型 ❖个人亲和图
▪主要由一人来进行，重点放在资料的组 织上。
亲和图系统图关联图法概要课件
系统图法的应用场景
系统图法广泛应用于各种领域，如工程设计、企业管理、信息系统架构等。它可 以用于表示复杂的系统结构，帮助人们更好地理解和优化系统的性能和功能。
在工程设计中，系统图法可以用于表示机械、电气、管道等系统的组成和相互关 系，帮助设计师更好地进行系统设计和优化。在企业管理中，系统图法可以用于 表示组织结构、业务流程和信息系统架构等，帮助企业更好地进行管理和改进。
关联图法可以用于分析和解决复杂的问题，通过 图形化呈现问题的结构和关系，帮助团队成员更 好地理解问题并找到解决方案。
信息架构
关联图法可以用于设计网站或软件的信息架构， 帮助开发者更好地组织页面和导航结构，提高用 户体验。
项目管理
在项目管理中，关联图法可以用于制定项目计划 、安排任务和资源，以及跟踪项目进度。通过图 形化展示项目中的任务和依赖关系，有助于提高 项目管理的效率和效果。
CHAPTER
04
亲和图系统图关联图法的比较 与选择
亲和图法与系统图法的比较
定义与目的
亲和图法: 将大量信息、意见、想法等 按类归纳，并整理其相互关系的一种 方法。
系统图法: 用于表示某个事物或系统的 整体结构、组成要素及其相互关系的 一种图形表示法。
特点
亲和图法: 更强调信息的分类和归纳， 适用于创意和想法的整理。
亲和图系统图关联图法 概要课件
CONTENTS
目录
• 亲和图法概述 • 系统图法概述 • 关联图法概述 • 亲和图系统图关联图法的比较与选择 • 实际应用案例
CHAPTER
01
亲和图法概述
关于新七种工具的理解
关于新七种工具的理解一．新七种工具的概念一般说来，“老七种工具”的特点是强调用数据说话，重视对制造过程的质量控制；而“新七种工具”则基本是整理、分析语言文字资料（非数据）的方法，着重用来解决全面质量管理中PDCA循环的P（计划）阶段的有关问题。
因此，“新七种工具”有助于管理人员整理问题、展开方针目标和安排时间进度。
整理问题，可以用关联图法和KJ法；展开方针目标，可用系统图法、矩阵图法和矩阵数据分析法；安排时间进度，可用PDPC法和箭条图法。
新七种工具指关联图、亲和图、系统图、矩阵图、矩阵数据分析法、PDPC法和网络图。
1.1关联图1.1.1关联图的定义所谓关联图就是对原因—结果，目的—手段等关系复杂而互相纠缠的问题，在逻辑上用箭头把各种要素之间的因果关系连接起来，从而找出主要因素和项目的方法。
关联图适用于分析整理各种复杂因素交织在一起的问题。
经过多次修改、绘制，可以明确解决问题的关键，准确抓住重点。
1.1.2关联图的说明关联图克服了因果图存在的以下两点弱点：（1）因果图只能完成单一目的分析；（2）因果图只能处理简单的因素分析之间的关系（因素与因素只能“单向”纵向联系，层间、分支间不允许有横向关系）。
1.1.3关联图的主要用途（1）用于企业质量管理方针与计划的制定、分解、落实；（2）用于指定生产过程中减少不良品的对策；（3）用于制定工序管理上的故障对策；（4）用于制定QC小组活动规划与目标的展开；（5）用于改善企业各个部门的质量管理工作；（6）用于改善各项工作质量。
1.1.4关联图的类型按应用形式分，可分为多目的型和单一目的型两种。
按结构分，可分为中央集中型和单向汇集型和应用型三种。
多目的型关联图是指由两个以上目的（或结果）的关联图。
单一目的型关联图是用于解决单一目的关联图。
中央集中型关联图在制图时，把要分析的几个问题放在图的中央位置，因素则层层向四周展开。
单向汇集型关联图在制图时，把要分析的几个问题放在图的一侧，因素则层层向相反方向展开。
新QC七大手法
（一）亲和图法 就是针对某一问题,充分收集各种经验、知识、想法等语言文字资料，通过汇总并按其亲和性（ 就是针对某一问题,充分收集各种经验、知识、想法等语言文字资料，通过汇总并按其亲和性（相近 分类综合这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的方法。 性）分类综合这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的方法。 （二）头脑风暴法 又称畅谈法、集思法，国内也有称之为“诸葛亮会议” 它是采用会议的形式， 又称畅谈法、集思法，国内也有称之为“诸葛亮会议”。它是采用会议的形式，通过一定方法引导 每个参加会议的人围绕某个中心议题（如某个不良问题），广开言路，激发灵感， ），广开言路 每个参加会议的人围绕某个中心议题（如某个不良问题），广开言路，激发灵感，互相在头脑中掀 起风暴，毫无顾忌、畅所欲言地发表见解的一种集体创造性思维的方法。 起风暴，毫无顾忌、畅所欲言地发表见解的一种集体创造性思维的方法。 （三）关联图法 所谓关联图，就是对原因——结果、目的——手段等关系复杂而相互纠缠的问题， ——结果 ——手段等关系复杂而相互纠缠的问题 所谓关联图，就是对原因——结果、目的——手段等关系复杂而相互纠缠的问题，在逻辑上用箭头 把各要素之间的因果关系连接起来，从而找出主要因素和项目的方法。 把各要素之间的因果关系连接起来，从而找出主要因素和项目的方法。 （四）系统图法 又称树型图或树图。就是把要实现的目的与需要采取的措施和手段系统地展开，并绘制成图， 又称树型图或树图。就是把要实现的目的与需要采取的措施和手段系统地展开，并绘制成图，以明 确问题的重点，寻找最佳措施或最理想的途径。 确问题的重点，寻找最佳措施或最理想的途径。 （五）矩阵图法 从作为问题的事项中，找出成对的因素群，分别排成行和列， 从作为问题的事项中，找出成对的因素群，分别排成行和列，在其交点上表示成对因素间的相互关 确定关键点，是通过多元思考明确问题的方法。 系，确定关键点，是通过多元思考明确问题的方法。 （六）过程决策程序图法 为了完成某个任务或达到某个目标，在制定行动计划或设计方案时，预测可能出现的障碍和问题， 为了完成某个任务或达到某个目标，在制定行动计划或设计方案时，预测可能出现的障碍和问题， 并提出多种应变措施，保证最终目标达成的一种方法。 并提出多种应变措施，保证最终目标达成的一种方法。 （七）箭头图法 利用它可以精确计算各项工程、计划、项目的日程，明确各项目之间的联结关系和从属关系，找出 利用它可以精确计算各项工程、计划、项目的日程，明确各项目之间的联结关系和从属关系， 影响工程的关系因素，从而进行统筹协调，合理利用资源，不断修改和优化计划， 影响工程的关系因素，从而进行统筹协调，合理利用资源，不断修改和优化计划，提高效率和经济 效益。 效益。
QC新七大手法
?计划组织：不同观点的人们集中在一起，很难统一意见。最好能由相互理解的人员组成计划小组。为着共同的目标，小组成员提出自己的经验、意见和想法，然后将这些资料编成卡片并利用A型图解进行整理。
2．矩阵图的用途
?多方面的思考：不只是一个问题对一个答案的模式，而是多个因素对多个因素的讨论，适用于，2种因素以上的问题事件中，寻找解决问题的适当对策。
?分析现象，问题与原因三者之间的关联性，组合要素间的各项关系，发展成为解决问题的策略。
4) 不能获得有关某项作业迟滞对整个计划影响的正确情报；
5) 设计规模稍大即难以掌握计划全貌；
6) 难以判断进度上的重点。
50年代后期，美国海军在制订北极星导弹研制计划时，为弥补甘特图的不足，提出了一种新的计划管理方法，称为计划评审法（PERT-Program Evaluation Review Technique），使该导弹研制任务提前两年多完成。1956年，美国的杜邦和兰德公司为了协调公司内部不同业务部门的工作，提出了关键路线法CPM（Critcal Path Method），取得显著效果。箭条图法是这两种方法的结合。
箭条图又称为网络计划技术，我国称为统筹法，它是安排和编制最佳日程计划，有效地实施管理进度的一种科学管理方法，其工具是箭条图。
所谓箭条图（参见下图）是把推进计划所必须的各项工作，按其时间顺序和从属关系，用网络形式表示的一种"矢线图"。一项任务或工程，可以分解为许多作业，这些作业在生产工艺和生产组织上相互依赖、相互制约，箭条图可以把各项作业之间的这种依赖和制约关系清晰地表示出来。通过箭条图，能找出影响工程进度的关键和非关键因素，因而能进行统筹协调，合理地利用资源，提高效率与效益。
新旧QC七大手法区别(1)
新旧QC七大手法/区别新QC七大手法1. 关联图法--TQM推行, 方针管理, 质量管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 质量改善3. 系统图法--开发, 质量保证, 质量改善4.矩阵图法--开发, 质量改善, 质量保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 质量保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--质量设计, 开发, 质量改善老七种工具:调查表、排列图、因果图、散布图、分层法、直方图、控制图。
新七种工具:关联图、亲亲和图(KJ法、A型图解)、系统图(树图)、矩阵图、网络图、PDPC法、过程决策图法)、矩阵数据解析法。
不同的方法有不同的作用。
这里篇幅有限,我就简单说下鱼骨图吧。
希望对你有帮助。
其实企业中发布会用的最多的就是鱼骨图(因果图)了,直观明了,我们公司常做发布会,用的都是这方法。
一般会结合5w2h分析方法使用。
这里不能贴上来图,其他的你就百度里就有一堆鱼骨图了。
鱼的几个刺一般都用来代表人、机、料、法、环。
之后从几个刺下面细分出来一些其他的原因,逐条分析、去掉非要因。
最终剩下来的就是影响问题的要因了。
其实做过一次后就会很简单了。
至于图嘛,这里不能粘上来。
给你个链接吧,里面PPT介绍的很详细。
图也很丰富。
最后我想说的是,哥们,俺说了很多很累。
请给分吧第一章概述一、起源新旧七种工具都是由日本人总结出来的。
日本人在提出旧七种工具推行并获得成功之后, 1979年又提出新七种工具。
之所以称之为“七种工具”,是因为日本古代武士在出阵作战时,经常携带有七种武器,所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外,常用的工具还有实验设计、分布图、推移图等。
本次课程,主要讲的是QC七大手法,而SPC(管制图)是QC七大手法的核心部分,是本次培训的重点内容。
数据分析工具——QC七大手法
数据分析工具——QC七大手法QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。
是质量管理及改善运用有效工具. QC手法适用范围：QC手法用途非常广泛，可以用于企业管理方方面面〔包括方案管控、员工思想意识行为管理、质量管控、本钱管控、交期管控、士气管理、环境管理、平安管理、效率管理、绩效考核、日常管理等等〕，但主要用于品质管理及改善。
七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。
因果图、柏拉图、检查表、层别法、散布图、直方图、统计图、棒状图、饼图、带状图、推移图、雷达图、管制图1.因果图〔特性要因图、石川图、鱼骨图〕：当一个问题特性〔结果〕受到一些要因〔原因〕影响时，将这些要因加以整理，成为有相互关系且有条理图形，这个图形就称为特性要因图，又叫鱼骨图〔Fish-Bone Diagram〕。
用途说明：整理问题、追查真正原因、寻找对策。
制作步骤：1. 决定问题或品质特性1.决定问题或品质特性——特性选择不能使用看起来很抽象或含混不清主题。
2. 决定大要因——须是简单完整句，且具有某些程度或是方向性。
3. 决定中小要因。
4. 决定影响问题点主要原因。
5. 填上制作目、日期及制作者等资料。
应考前须知：1.脑力激荡。
2.以事实为依据。
3.无因果关系者，予以剔除，不予分类。
4.多加利用过去收集资料。
5.重点放在解决问题上，并依结果提出对策，依5W2H原那么执行。
•WHY——为什么？为什么要这么做？理由何在？原因是什么？•WHAT——是什么？目是什么？做什么工作？•WHERE——何处？在哪里做？从哪里入手？•WHEN——何时？什么时间完成？什么时机最适宜？•WHO——谁？由谁来承当？谁来完成？谁负责？•HOW ——怎么做？如何提高效率？如何实施？方法怎样？•HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同特性要因图。
服装QC七大手法
服装QC七大手法在20世纪80年代初，日本品质界又有流行QC新七大手法，它们分别是：关联图法、KJ（亲和图）法、系统图法、矩阵图法、矩阵数据分析法、PDPC（过程、决策、程序、图）法、矢线图法。
QC新七大手法主要是用于为生产的计划阶段提供有效和科学的方法与途径。
它是与语言资料为基础，通过定性分析来自企业内外部的信息，实施决策的合理化，从而，确保了品质。
QC新七大手法包含了运筹学、系统工程、价值工程等管理科学的思想，是新时期管理人员制定计划、搞好协调和控制的锐利武器。
在企业的实际运用中，笔者发现很多人被QC新七大手法的理论套牢，单在理论理解方面，因关联的学科较多，理解起来繁杂，转化为实用性不高。
本人认为，任何一种先进的理念和工具，首先我们必须进行深入的学习和揣摩，掌握它的精髓；其次根据实际情况，也可进行一些适当的变化。
下面就浅谈QC新七大手法在工作中的运用。
一、关联图法在对合格率低下的原因进行分析时，我们试用了关联图法。
因为我们管理不到位，造成工人对机器保养不好，又因为工人对机器保养不好，设备生产的不合格品较多，因为生产的不合格品多是熟练工人少，生手又缺少培训，品质巡查也不到位造成，后来我们加大了对员工的培训力度，产品合格率也有了回升。
关联图法是对原因——结果、目的——手段等关系复杂和相互纠缠的问题，在逻辑上用箭头表示其相互关系，从而确定其主要影响因素的方法，又称关系图法。
二、KJ（亲和图）法 KJ （亲和图）法的核心是头脑风暴法，是根据结果去找原因。
我们在一次品质分析会上，关于近段时间品质合格率下降原因的检讨。
要求大家具体分析品质下降的原因，再提出相应改进措施，因为品质下降的原因较复杂，大家都保持沉默，一度使会议限入僵局。
后来主持人引导大家，大家可以提出自己的每一个想法，现不要求具体分析，只是把想法记录在案，这样会议的讨论才得以热烈的进行。
会后，再组织人对这些问题进行分析排查。
这样不仅会议得到正常进行，而且也找出了品质下降的原因和改进措施。
新QC七大手法(工具)完整版
新QC七大手法（工具）完整版“七大手法”主要是指企业质量管理中常用的质量管理工具，老七种手法，包括分层法、调查表、排列法、因果图、直方图、控制图和相关图。
那么新的Q C七种工具有哪些呢？那就是系统图、关联图、亲和图、矩阵图、箭条图、PD PC法以及矩阵数据分析法。
今天，我们一起来了解一下。
1.KJ法（亲和图法）（Affinity Diagram）。
2.关联图法（Rolation Diagram）。
3.系统图法（Systematization Diagram）。
4.矩阵图法（Matrix Diagram）。
5.过程决策计划图法（Process Dicesion program Chart）。
6.箭条图法（Arrow Diagram）。
7.矩阵数据分析法（Factor Analysis）。
新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息。
关联图——理清复杂因素间的关系。
系统图——系统地寻求实现目标的手段。
矩阵图——多角度考察存在的问题,变量关系。
PDPC法——预测设计中可能出现的障碍和结果。
箭条图——合理制定进度计划。
矩阵数据解析法—多变量转化少变量数据分析。
新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具。
2.将语言情报用图形表示的方法。
3.引发思考，有效解决凌乱问题。
4.充实计划。
5.防止遗漏、疏忽。
6.使有关人员了解。
7.促使有关人员的协助。
8.确实表达过程。
9.管理工具，可以应用于QC以外的领域。
新QC七大手法的五项益处：1.迅速掌握重点——实时掌握问题重心，不似无头苍蝇般地找不到重点。
2.学习重视企划——有效解析问题，透过手法的运用，寻求解决之道。
3.重视解决过程——重视问题解决的过程，不只是要求成果。
4.了解重点目标——拥有正确的方向，不会顾此失彼。
5.全员系统导向——强化全员参与的重要性，进而产生参与感与认同感。
新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。
新QC七大手法
新QC七大手法1. 关联图法--TQM推行, 方针管理, 品质管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 品质改善3. 系统图法--开发, 品质保证, 品质改善4.矩阵图法--开发, 品质改善, 品质保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 品质保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--品质设计, 开发, 品质改善QC七大手法第一章概述一、起源新旧七种工具都是由日本人总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。
本次课程，主要讲的是QC七大手法，而SPC（管制图）是QC七大手法的核心部分，是本次培训的重点内容。
二、旧七种工具QC旧七大手法指的是：检查表、层别法、柏拉图、因果图、散布图、直方图、管制图。
旧七种工具是我们本次课程的内容，也是我们将要大力推行的管理方法。
从某种意义上讲，推行QC七大手法的情况，一定程度上表明了公司管理的先进程度。
这些手法的应用之成败，将成为公司升级市场的一个重要方面：几乎所有的OEM 客户，都会把统计技术应用情况作为审核的重要方面，例如TDI、MOTOROLA等。
三、新七种工具QC新七大手法指的是：关系图法、KJ法、系统图法、矩阵图法、矩阵数据分析法、PDPC法、网络图法。
相对而言，新七大手法在世界上的推广应用远不如旧七大手法，也从未成为顾客审核的重要方面。
第二章层别法一、定义层别法是所有手法中最基本的概念，亦即将多种多样的资料，因应目的的需要分成不同的类别，使之方便以后的分析。
二、通常的层别方法使用的最多的是空间别：作业员：不同拉、班、组别机器：不同机器别原料、零件：不同供给厂家别作业条件：不同的温度、压力、湿度、作业场所产品：不同的产品别（如同时生产Ni-Cd和Ni-MH电池）时间别：不同批别、不同时间生产的产品其他：如使用不同的工艺方法生产的同种产品别三、应用层别法的应用，主要是一种系统概念，即在于要想把相当复杂的资料进行处理，就得懂得如何把这些资料加以有系统有目的的加以分门别类的归纳及统计。
亲和图、系统图、关联图法概要共53页
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
END
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章 品管新七大手法概述
四、使用新QC七大手法的五项益处
1.迅速掌握重点--实时掌握问题重心，不似无头 苍蝇般地找不到重点。 2.学习重视企划--有效解析问题，透过手法的运 用，寻求解决之道。 3.重视解决过程--重视问题解决的过程，不只是 要求成果。 4.了解重点目标--拥有正确的方向，不会顾此失 彼。 5.全员系统导向--强化全员参与的重要性，进而 产生参与感与认同感。
两种品管手法之间相辅相成；
10
新旧QC手法使用范围
● 〇△
表 示 特 别 有 效
表 示 有 效 的
表 示 有 时 采 用
序 号程
方 序
法
1 2 3 4 5 6 7 8 ቤተ መጻሕፍቲ ባይዱ 10
序 号
选题
现状调查
设定目标
分析原因
确定主要原因
制订对策
按对策实施
检查效果
巩固措施
总结回顾与下一步打算
方
法
程
序
1 2 3 4 5 6 7 8 9 10
➢对没有掌握好的杂乱无章的事物以求掌握；
3
第二章 品管新七大手法概述
二、品管新七大手法浅说
品管新七大手法的使用情形，可归纳如下：
❖亲和图——从杂乱的语言数据中汲取信息； ❖关联图——理清复杂因素间的关系； ❖系统图——系统地寻求实现目标的手段； ❖矩阵图——多角度考察存在的问题,变量关系； ❖PDPC法——预测设计中可能出现的障碍和结
果；
7
第二章 品管新七大手法概述
五、使用新QC七大手法的时机与理由
❖ 解决问题时常发生没有数据或数据不足的情况 ❖ 管理活动强调PDCA循环，需要有充实的计划 ❖ 很多问题需所有相关人员共同解决，如何使他 们对问题理解、达成共识，并产生具体可执行方 案 ❖ QC领域中手法不足，无法有效解决更复杂的问 题，为适应将来更复杂的发展，需要有新QC手法 ❖ 图形思考使问题更易见、易懂，有利问题的解 决
二、品管新七大手法浅说
● 亲和图法（Affinity Diagram） ● 关连图法（Relation Diagram） ● 系统图法（Systematization Diagram） ● 矩阵图法（Matrix Diagram） ● 过程决策计划图法（Process Decision Program Chart） ● 箭形图法（Arrow Diagram） ● 矩阵数据分析法（Factor Analysis）
15
第一节 亲和图
四、亲和图特点
❖从混淆的状态中，采集语言资料，将其 整合以便发现问题； ❖打破现状，产生新思想； ❖掌握问题本质，让有关人员明确认识； ❖团体活动,对每个人的意见都采纳，提高全 员参与意识；
16
第一节 亲和图
五、亲和图类型 ❖个人亲和图
▪主要由一人来进行，重点放在资料的组 织上。
第二章 品管新七大手法概述

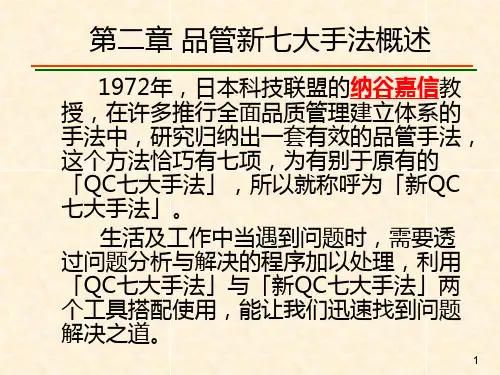

1972年，日本科技联盟的纳谷嘉信教 授，在许多推行全面品质管理建立体系的 手法中，研究归纳出一套有效的品管手法， 这个方法恰巧有七项，为有别于原有的 「QC七大手法」，所以就称呼为「新QC 七大手法」。
生活及工作中当遇到问题时，需要透 过问题分析与解决的程序加以处理，利用 「QC七大手法」与「新QC七大手法」两 个工具搭配使用，能让我们迅速找到问题 解决之道。
❖亲和图法是1953年日本川喜田二 郎在探险尼泊尔时，将野外的调查 结果数据予以整理时研究开发的， 也叫KJ法。
13
第一节 亲和图 二、应用时机
❖讨论未来的问题 ❖讨论未曾经历的问题 ❖针对以往不太注意的问题，而从新的角度 来重新评估
14
第一节 亲和图
三、适用范围
❖用于掌握各种问题重点，想出改善对策; ❖用于市场调查和预测; ❖用于企业方针，目标的判定及推展; ❖用于研究开发，效率的提高; ❖用于TQM的推行;
1
第二章 品管新七大手法概述
一、品管新七大手法的来源：
❖1972年日本科技联盟整理出七个新手法； ❖1977年在日本开始在企业中推行实施； ❖1978年由日本水野滋、近藤良夫教授召 开研讨会命名为“品管新七大手法”； ❖1979年日本科技联盟正式公布品管新七 大手法。
2
第二章 品管新七大手法概述
❖箭条图——合理制定进度计划； ❖矩阵数据解析法—多变量转化少变量数据分析；
4
第二章 品管新七大手法概述
5
第二章 品管新七大手法概述
三、品管新七大手法的特点：
▪ 整理语言资料的工具 ▪ 将语言情报用图形表示的方法 ▪ 引发思考，有效解决零乱问题； ▪ 充实计划； ▪ 防止遗漏、疏忽； ▪ 使有关人员了解； ▪ 促使有关人员的协助； ▪ 确实表达过程。 ▪ 管理工具，可以应用于QC以外的领域
选题 现状调查 设定目标 分析原因 确定主要原因 制订对策 按对策实施 检查效果 巩固措施
总结回顾与下一步打算
调 查 表
● ●
〇 〇 〇 〇 〇
旧QC七大手法
分 层 法
排 列 图
因 果 图
直 方 图
控 制 图
●
〇
●
〇
〇
〇
〇
△
△
●
〇
〇
〇
〇
〇
〇
〇
△
△
散 布 图
〇
〇
〇
系 统 图
新QC七大手法
矩
关亲 矩阵
PD
联 和 阵 数 PC
图图 图据 法
分
〇
△
箭 条 图
●
●
△ △
〇
△
△
●
〇
△
●
〇
11
第四章 品管新七大手法
❖第一节 ❖第二节 ❖第三节 ❖第四节 ❖第五节 ❖第六节 ❖第七节
亲和图 关联图 系统图 矩阵图 PDPC图 箭条图 矩阵数据解析法
12
第一节 亲和图
一、定义 把大量收集到的事实、意见或
构思等语言资料，按其相互亲和性 (相近性)归纳整理这些资料，使问 题明确起来，求得统一认识和协调 工作,以利于问题解决的一种方法。
❖团队亲和图
▪以数人为一组来进行，重点放在策略方 针上。
17
第一节 亲和图
六、亲和图制作步骤
1 决定主题 2 针对主题来进行语言资料的收集 3 重新讨论确认，修正语言资料 4 语言资料卡片化 5 卡片的汇集、分组 6 制作亲和卡 7 卡片的配置排列 8 完成亲和图。
18
第一节 亲和图
1、决定主题(可从以下几方面)
8
第二章 品管新七大手法概述
六、品管新七大手法在品管手法中的地位
▪并不取代品管七大手法； ▪与品管七大手法相辅相成； ▪与品管七大手法的差异。
9
第二章 品管新七大手法概述
七、两种品管七大手法的区别
品管七大手法 理性面 大量的数据资料
品管新七大手法 感性面 大量的语言资料
问题发生后的改善
问题发生前计划、构想
